电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

大工20秋《输电系统分析》在线作业3答卷问题1在输电系统中，为了保证系统的稳定性和安全运行，必须采取一些措施来控制系统的电压。

问题2电压稳定器是一种常用的电力设备，用于控制系统的电压。

它可以根据需要调整输出电压，使之维持在一个合理的范围内。

问题3短路电流是指发生电力系统短路时，电流流过的最大值。

它是衡量系统故障能力的一个重要指标。

问题4输电线路的阻抗是指单位长度线路所产生的电阻和电抗的总和。

阻抗越大，输电线路的损耗越小。

问题5在输电系统中，双回输电线路有许多优点。

首先，它可以提供备用回路，确保在一个回路出现故障时能继续供电。

其次，双回输电线路可以减少线路的电阻和电抗，降低线路的损耗。

此外，它还可以提高系统的可靠性和稳定性。

问题6电力系统中，采用高压输电有以下几个优势：首先，高压输电可以减小线路的电阻和电抗，降低线路的损耗。

其次，高压输电可以减小线路的材料和绝缘层的横截面积，节约了线路的造价。

此外，高压输电可以提高线路的传输能力。

问题7在输电系统设计中，需要考虑电力系统的容量问题。

容量不足可能导致系统过载，容量过大则造成资源浪费。

因此，需要根据实际需求和发展预测来确定系统的容量。

问题8在输电系统中，对电力设备进行定期检修和维护是非常重要的。

定期检修和维护可以确保设备的正常运行，延长设备的使用寿命，提高系统的可靠性和稳定性。

问题9电力系统中的故障是不可避免的，因此需要及时采取措施进行故障清除和修复。

及时处理故障可以减少停电时间，保障供电的可靠性。

问题10在输电系统的运行过程中，需要进行实时监测和控制，及时发现和处理异常情况。

实时监测和控制可以提高系统的安全性和稳定性。

以上是对《输电系统分析》在线作业3的答卷，希望能对您有所帮助。

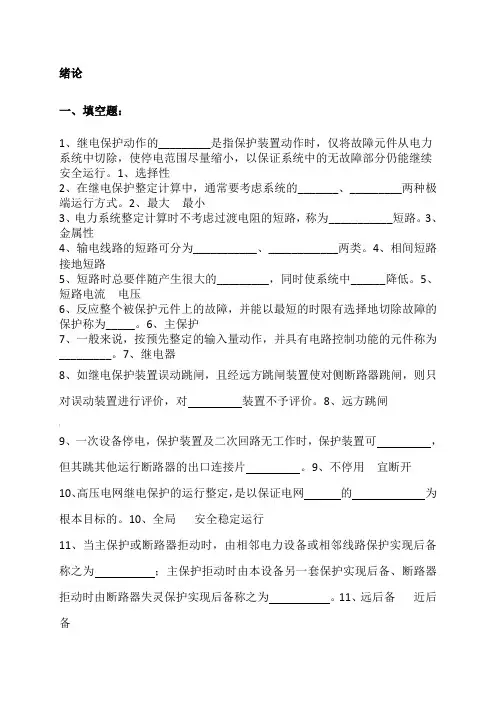

绪论一、填空题：1、继电保护动作的_________是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

1、选择性2、在继电保护整定计算中，通常要考虑系统的_______、_________两种极端运行方式。

2、最大最小3、电力系统整定计算时不考虑过渡电阻的短路，称为___________短路。

3、金属性4、输电线路的短路可分为___________、____________两类。

4、相间短路接地短路5、短路时总要伴随产生很大的_________，同时使系统中______降低。

5、短路电流电压6、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为_____。

6、主保护7、一般来说，按预先整定的输入量动作，并具有电路控制功能的元件称为_________。

7、继电器8、如继电保护装置误动跳闸，且经远方跳闸装置使对侧断路器跳闸，则只对误动装置进行评价，对装置不予评价。

8、远方跳闸;9、一次设备停电，保护装置及二次回路无工作时，保护装置可，但其跳其他运行断路器的出口连接片。

9、不停用宜断开10、高压电网继电保护的运行整定，是以保证电网的为根本目标的。

10、全局安全稳定运行11、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为。

11、远后备近后备二、选择题：1、继电保护装置是由______组成的。

(A)二次回路各元件；（B）测量元件、逻辑元件、执行元件；（C）包括各种继电器、仪表回路；（D）仪表回路。

1、B2、线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并______。

(A)自动重合闸一次；（B）发出信号；（C）将完好部分继续运行；（D）以上三点均正确。

2、B3、继电器按其结构形式分类，目前主要有______。

;(A)测量继电器和辅助继电器；（B）电流型和电压型继电器；（C）电磁型、感应型、整流型和静态型；（D）启动继电器和出口继电器。

电力系统继电保护习题参考答案第一章1、继电保护在电力系统中的任务是什么答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。

2、什么是故障、异常运行和事故短路故障有那些类型相间故障和接地故障在故障分量上有何区别对称故障与不对称故障在故障分量上有何区别答：电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况下属于不正常运行状态。

事故，就是指系统或其中一部分的工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。

相间故障无零序分量。

对称故障只有正序分量。

3、什么是主保护、后备保护什么是近后备保护、远后备保护在什么情况下依靠近后备保护切除故障在什么情况下依靠远后备保护切除故障《答：当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，由于这种后备作用是在主保护安装处实现，因此，称之为近后备保护。

在远处实现对相邻元件的后备保护，称为远后备保护。

4、简述继电保护的基本原理和构成方式。

答：基本原理：1、过电流保护2、低电压保护3、距离保护4、方向保护5、差动原理的保护6、瓦斯保护7、过热保护等。

构成方式：1、测量部分2、逻辑部分3、执行部分5、什么是电力系统继电保护装置答：继电保护装置，就是指能反应电力系统中元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种装置。

6、电力系统对继电保护的基本要求是什么答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。

东北农业大学网络教育学院电力系统继电保护网上作业题参考答案第一章绪论一. 填空题1.速动性选择性灵敏性可靠性2.测量部分、逻辑部分、执行部分3.故障发出信号4.不拒动，不误动5.相间短路，接地短路6.正常状态不正常状态故障状态7.主保护后备保护近后备远后备8.主保护后备保护9.灵敏系数高10.过负荷单相接地故障11.过电流低电压差动12.瓦斯过负荷二.选择题1. B ,2. A三.问答题1.继电保护装置，就是指反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

2.电力系统继电保护的基本性能应满足四个基本要求，即选择性、速动性、灵敏性、可靠性。

选择性：是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

速动性：短路时快速切除故障，可以缩小故障范围，减轻短路引起的破坏程度，减小对用户工作的影响，提高电力系统的稳定性。

灵敏性：是指对于保护范围内发生故障或不正常运行状态的反应能力。

可靠性：是指在规定的保护范围内发生了属于它应该动作的故障时，它不应该拒绝动作，而在其他不属于它应该动作的情况下，则不应该误动作。

3.基本任务：（1）发生故障时，自动、迅速、有选择地将故障元件从电力系统中切除，使故障元件免于继续遭受破坏，保证非故障部分迅速恢复正常运行。

（2）对不正常运行状态，根据运行维护条件，而动作于发出信号、减负荷或跳闸，且能与自动重合闸相配合。

4.所谓主保护是指能以较短时限切除被保护线路（或元件）全长上的故障的保护装置。

考虑到主保护或断路器可能拒动而配置的保护，称为后备保护。

5. 当电气元件的主保护拒动时，由本元件的另一套保护起后备作用，称为近后备。

当主保护或其断路器拒动时，由相邻上一元件的保护起后备作用称为远后备。

第二章电网的电流保护一. 填空题1.起动2.限时电流速断保护（二段保护）3.阶梯原则4.起动特性返回特性5.完全补偿、欠补偿、过补偿三过补偿6两相星型7.在被保护线路末端发生短路时通过保护装置的短路电流最大，系统的等值阻抗最小。

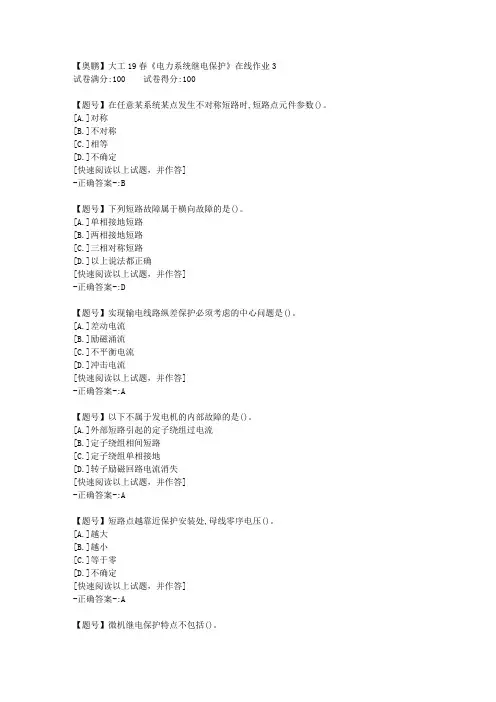

【奥鹏】大工19春《电力系统继电保护》在线作业3试卷满分:100 试卷得分:100【题号】在任意某系统某点发生不对称短路时,短路点元件参数()。

[A.]对称[B.]不对称[C.]相等[D.]不确定[快速阅读以上试题，并作答]-正确答案-:B【题号】下列短路故障属于横向故障的是()。

[A.]单相接地短路[B.]两相接地短路[C.]三相对称短路[D.]以上说法都正确[快速阅读以上试题，并作答]-正确答案-:D【题号】实现输电线路纵差保护必须考虑的中心问题是()。

[A.]差动电流[B.]励磁涌流[C.]不平衡电流[D.]冲击电流[快速阅读以上试题，并作答]-正确答案-:A【题号】以下不属于发电机的内部故障的是()。

[A.]外部短路引起的定子绕组过电流[B.]定子绕组相间短路[C.]定子绕组单相接地[D.]转子励磁回路电流消失[快速阅读以上试题，并作答]-正确答案-:A【题号】短路点越靠近保护安装处,母线零序电压()。

[A.]越大[B.]越小[C.]等于零[D.]不确定[快速阅读以上试题，并作答]-正确答案-:A【题号】微机继电保护特点不包括()。

[A.]调试维护方便[B.]高可靠性[C.]灵活性[D.]不易获得附加功能[快速阅读以上试题，并作答]-正确答案-:D【题号】瓦斯保护的测量元件是()继电器。

[A.]电压[B.]电流[C.]阻抗[D.]瓦斯[快速阅读以上试题，并作答]-正确答案-:D【题号】发电机单继电器式横差保护为防止励磁回路一点接地后发生瞬时性第二点接地引起保护误动作,采取的措施是()。

[A.]接入TA[B.]接入TV[C.]接入KT[D.]接入KOF[快速阅读以上试题，并作答]-正确答案-:C【题号】下列故障属于纵向故障的是()。

[A.]断一相故障[B.]单相接地短路[C.]两相接地短路[D.]三相对称短路[快速阅读以上试题，并作答]-正确答案-:A【题号】直流母线电压不能过高或过低,允许范围一般是()。

第一章概述复习思考题答案1-1电力系统在运行中，可能出现故障和不正常工作情况。

最常见的故障是各种类型的短路，主要包括三相短路、两相短路、两相接地短路、单相接地短路以及发电机、变压器绕组的匝间短路等。

故障发生后会造成以下后果：（1）故障点的电弧使故障设备烧坏。

通过短路电流的设备，由于发热和电动力的作用受到损坏或降低使用寿命。

（2）电力系统电压大幅度下降，使用户正常工作遭到破坏，影响产品质量。

（3）破坏电力系统运行的稳定性，引起系统振荡，甚至使整个电力系统瓦解，导致大面积停电。

电力系统正常工作遭到破坏，但未形成故障，称作不正常工作情况。

常见的类型有：过负荷、过电压、电力系统振荡等。

发生不正常工作情况的后果是：（1）电气设备运行超过额定电流会引起过热，加速绝缘老化，降低使用寿命，且容易引发短路。

（2）发电机突然甩负荷造成过电压，将直接威胁电气绝缘。

（3）电力系统振荡时，电流、电压周期性摆动，严重影响系统的正常运行。

故障和不正常工作若不及时处理，将引起事故。

事故是指人员伤亡、设备损坏、电能质量下降到不能允许的程度和对用户少供或停电。

1-2作为一种重要的反事故措施，继电保护的基本任务是：（1）当电力系统出现故障时，能自动、快速、有选择地将故障设备从系统中切除，使故障设备免受损坏，保证系统其它部分继续运行。

（2）当发生不正常工作情况时，能自动、及时、有选择地发出信号，由值班人员进行处理，或切除继续运行会引起故障的设备。

1-3继电保护是利用电气量或物理量的显著变化来区分电力系统正常运行与发生故障或不正常运行情况。

例如：1．反应电气量的保护（1）可根据电流的剧增，构成电流保护原理；（2）反应电压剧减，构成低电压保护原理；（3）同时反应电压降低和电流增加，构成阻抗（距离）保护原理，它以阻抗••=I U Z 减小的多少来反应故障点距离的远近，并决定是否动作；（4）同时反应电压与电流之间相位角的变化，则可以判断故障点的方向，构成方向保护原理（正向故障动作，反向不动作）此外，还可以利用正常运行时没有或很小而故障时却很大的电气量，即某一对称分量（负序或零序）的电压、电流和功率，来构成序分量保护原理。

大工19秋《电力系统继电保护》在线作业3
一、单选题（共 10 道试题，共 60 分。

）
1. 瓦斯保护的测量元件是（）继电器。

A. 电压
B. 电流
C. 阻抗
D. 瓦斯
正确答案：D
2. 发电机单继电器式横差保护为防止励磁回路一点接地后发生瞬时性第二点接地引起保护误动作，采取的措施是（）。

A. 接入TA
B. 接入TV
C. 接入KT
D. 接入KOF
正确答案：C
3. 对于间接比较的高频保护，要求保护区内故障时保护动作行为不受通道破坏的影响，应该选择的间接比较信号是（）。

A. 允许信号
B. 跳闸信号
C. 闭锁信号
D. 任意信号
正确答案：C
4. 纵差保护区为（）。

A. 被保护设备内部
B. 差动保护用的几组CT之间
C. CT之外
D. 被保护设备外部
正确答案：B
5. 按照部颁反措的要求，保护跳闸连片应（）。

A. 开口端应装在上方，接到断路器的跳闸线圈回路
B. 开口端应装在下方，接到断路器的跳闸线圈回路
C. 开口端应装在上方，接到保护跳闸出口回路
D. 开口端应装在下方，接到保护跳闸出口回路
正确答案：A
6. 实现输电线路纵差保护必须考虑的中心问题是（）。

A. 差动电流
B. 励磁涌流
C. 不平衡电流。

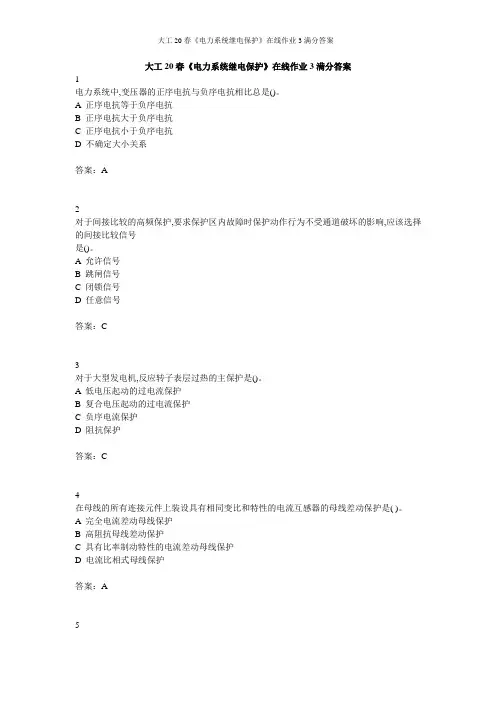

大工20春《电力系统继电保护》在线作业3满分答案1电力系统中,变压器的正序电抗与负序电抗相比总是()。

A 正序电抗等于负序电抗B 正序电抗大于负序电抗C 正序电抗小于负序电抗D 不确定大小关系答案：A2对于间接比较的高频保护,要求保护区内故障时保护动作行为不受通道破坏的影响,应该选择的间接比较信号是()。

A 允许信号B 跳闸信号C 闭锁信号D 任意信号答案：C3对于大型发电机,反应转子表层过热的主保护是()。

A 低电压起动的过电流保护B 复合电压起动的过电流保护C 负序电流保护D 阻抗保护答案：C4在母线的所有连接元件上装设具有相同变比和特性的电流互感器的母线差动保护是( )。

A 完全电流差动母线保护B 高阻抗母线差动保护C 具有比率制动特性的电流差动母线保护D 电流比相式母线保护答案：A5按照部颁反措的要求,保护跳闸连片应()。

A 开口端应装在上方，接到断路器的跳闸线圈回路B 开口端应装在下方，接到断路器的跳闸线圈回路C 开口端应装在上方，接到保护跳闸出口回路D 开口端应装在下方，接到保护跳闸出口回路答案：A6直流母线电压不能过高或过低,允许范围一般是()。

A ±3%B ±5%C ±10%D ±20%答案：C7瓦斯保护的测量元件是()继电器。

A 电压B 电流C 阻抗D 瓦斯答案：D8以下不属于发电机的内部故障的是()。

A 外部短路引起的定子绕组过电流B 定子绕组相间短路C 定子绕组单相接地D 转子励磁回路电流消失答案：A9发电机单继电器式横差保护为防止励磁回路一点接地后发生瞬时性第二点接地引起保护误动作,采取的措施是()。

A 接入TAB 接入TVC 接入KTD 接入KOF答案：C10下列故障属于纵向故障的是()。

A 断一相故障B 单相接地短路C 两相接地短路D 三相对称短路答案：A1变压器重瓦斯投信号方式,轻瓦斯投跳闸方式。

A 对B 错答案：B2微机保护的硬件分为人机接口和保护接口两部分,与之相对应的软件也分为接口软件和保护软件两部分。
