气体轴承在高速机械中的应用研究随着工业技术的不断发展和进步，高速机械在各个领域的应用越来越广泛。
然而，在高速旋转的机械设备中，摩擦和磨损问题成为了制约机械性能和寿命的重要因素。
为了解决这一问题，科学家们研发出了气体轴承这一新型技术，并成功地应用于高速机械中。
本文将着重探讨气体轴承在高速机械中的应用研究。
首先，我们需要了解什么是气体轴承。
气体轴承是一种基于气体动力原理的轴承形式，它利用高速旋转时产生的气体动压力，将摩擦和磨损降到最低。
与传统的滚动轴承和滑动轴承相比，气体轴承具有更低的摩擦和磨损特性，能够承受更大的负载和更高的旋转速度。
在高速机械中，摩擦和磨损问题对于机械性能和寿命的影响非常大。
传统的滚动轴承由于接触面积小，容易产生热量和磨损，从而导致机械设备的故障和寿命下降。
而气体轴承则具有良好的散热性能和耐磨损特性，能够有效减少机械部件的摩擦和磨损，提高机械设备的使用寿命。
其次，气体轴承在高速机械中的应用非常广泛。
以风力发电机组为例，由于风能资源的不断利用和风力发电技术的发展，风力发电机组的装机容量和旋转速度呈现出不断增长的趋势。
然而，高速旋转的风力发电机组在运行过程中会面临巨大的摩擦和磨损问题，降低了发电效率和使用寿命。
因此，将气体轴承应用于风力发电机组中，能够有效解决这一问题，提高风力发电机组的稳定性和可靠性。
此外，气体轴承还广泛应用于航空航天领域。
在喷气式飞机的发动机中，高速旋转的涡轮叶片需要承受巨大的载荷和高温环境，摩擦和磨损问题成为了制约发动机性能和可靠性的因素。
使用传统的滑动轴承并不能有效解决这一问题。
而采用气体轴承技术，则能够实现涡轮叶片在高温高速环境下的稳定旋转，大大提高发动机的工作效率和可靠性。
除了风力发电机组和喷气式飞机发动机，气体轴承还应用于其他高速机械领域，如高速钻头、高速电镀机等。
在这些机械设备中，摩擦和磨损问题同样对性能和寿命产生着重要影响。
而气体轴承能够有效减少摩擦和磨损，提高机械设备的使用效率和寿命。
气体静压轴承专利技术综述作者：吴琼来源：《科学与财富》2017年第12期摘要：气体润滑轴承具有摩擦损耗极小、运动精度高、振动小、无污染等一系列优点，因而在精密工程、空间技术、电子精密仪器、医疗器械及核子工程等领域中，有十分广阔的应用前景。
本文通过国内外专利申请的客观数据，对气体静压轴承的发展脉络进行了梳理，并对国内外专利申请的趋势、地域分布及重要申请人进行了分析。
关键词：气体静压轴承；小孔节流；狭缝；多孔质；专利申请1. 气体静压轴承的原理与特点气体静压轴承的结构和工作原理与液体滑动轴承类似，不同的是采用气体作为润滑介质。
当外部压缩气体通过节流器进入轴承间隙，就会在间隙中形成一层具有一定承载能力和刚度的润滑气膜，依靠该气膜的润滑支承作用将轴浮起在轴承中。
工作时，由于润滑间隙自始至终充满着压力气体，在支承件的起动或停止工作时无固体接触。
与传统滚动轴承或油膜润滑轴承相比，气体静压轴承具有以下优点：（1）几乎无摩擦、磨损小、寿命长；（2）运转平滑、精度高；（3）耐高、低温性能好，抗辐射能力强，可应用于极端工况例如低温、制冷或核工业领域；（4）清洁度高，无污染。
2. 气体静压轴承的技术分支采用外压供气是气体静压轴承的基本工作方式，节流器是其关键结构，按节流机制的不同主要可分为以下三个分支：2.1 小孔节流式气体流经小孔而形成压力降的节流装置称为小孔式节流器，是气体静压轴承使用最广泛的一种节流形式。
2.2 狭缝节流式气体流经狭缝而形成压力降的节流装置称为狭缝式节流器。
狭缝式节流器中起节流作用的部分为狭缝，产生承载能力的部分称为承载气膜。
具有这种结构的轴承具有很小的长径比，结构尺寸小；同小孔节流比较具有很小的扩散损失；动态稳定性较好；但是狭缝易被污染物堵塞。
2.3 多孔质节流式多孔质材料通常由金属或者非金属小颗粒烧结而成。
气体由气源经颗粒间孔隙流至轴承工作面而造成压力降的节流装置为多孔质式节流器。
具有该结构的气体轴承承载能力较高、且刚度、稳定性能好、结构简单；但是该类轴承间隙较大，在确定渗透率时很有难度，压力的确定涉及非常复杂的函数，加工时孔隙易堵塞。
文章编号：２０９５－１２４８（２０２１）０１－００３５－０５微型航空发动机气体轴承－转子系统临界转速分析张 强，张霞妹（中国飞行试验研究院发动机所，西安７１００８９）摘要：近些年来微型涡轮发动机已经成为国内外航空发动机领域的研究热点。
其中气体轴承及其超高速转子系统动力学问题是微型涡轮发动机的关键技术之一。
为了解决微型涡轮发动机的转子结构设计及临界转速确定的基础性问题开展了相关研究。
首先阐述了气体轴承的工作原理，轴承承载力以及等效刚度的计算方法，其次计算了气体轴承－转子系统的临界转速和振型，最后分析了气体轴承参数对转子临界转速的影响，得出了通过改变气体轴承的平均径向间隙、长径比以及偏心率可以控制转子系统临界转速的结论，对微型发动机超高速转子系统设计具有重要的指导意义和参考价值。
关键词：微型涡轮发动机；气体轴承；刚度；转子；临界转速中图分类号：Ｖ２１１ 文献标志码：Ａｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．２０９５－１２４８．２０２１．０１．００６Ｃｒｉｔｉｃａｌｓｐｅｅｄａｎａｌｙｓｉｓｏｆｇａｓｂｅａｒｉｎｇ ｒｏｔｏｒｆｏｒｍｉｃｒｏｅｎｇｉｎｅＺＨＡＮＧＱｉａｎｇ，ＺＨＡＮＧＸｉａ ｍｅｉ（ＡｅｒｏｅｎｇｉｎｅＩｎｓｔｉｔｕｔｅ，ＣｈｉｎａＦｌｉｇｈｔＴｅｓｔＥｓｔａｂｌｉｓｈｍｅｎｔ，Ｘｉ’ａｎ，７１００８９，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｉｎｒｅｃｅｎｔｙｅａｒｓ，ｍｉｃｒｏ ｔｕｒｂｉｎｅｅｎｇｉｎｅｈａｓｂｅｃｏｍｅａｒｅｓｅａｒｃｈｈｏｔｓｐｏｔｉｎｔｈｅｆｉｅｌｄｏｆａｅｒｏａｔｈｏｍｅａｎｄａｂｒｏａｄ Ｆｏｒｍｉｃｒｏｔｕｒｂｉｎｅｅｎｇｉｎｅ，ｔｈｅｇａｓｂｅａｒｉｎｇａｎｄｔｈｅｄｙｎａｍｉｃｐｒｏｂｌｅｍｏｆｓｕｐｅｒｈｉｇｈｓｐｅｅｄｒｏｔｏｒｓｙｓｔｅｍｉｓｏｎｅｏｆｔｈｅｋｅｙｔｅｃｈｎｏｌｏｇｉｅｓ．Ｉｎｏｒｄｅｒｔｏｓｏｌｖｅｔｈｅｂａｓｉｃｐｒｏｂｌｅｍｓｏｆｒｏｔｏｒｓｔｒｕｃｔｕｒｅｄｅｓｉｇｎａｎｄｃｒｉｔｉｃａｌｓｐｅｅｄｄｅｔｅｒｍｉｎａｔｉｏｎｏｆｍｉｃｒｏｔｕｒｂｉｎｅｅｎｇｉｎｅ，ｔｈｉｓｐａｐｅｒｃａｒｒｉｅｓｏｕｔｒｅｌａｔｅｄｒｅｓｅａｒｃｈ．Ｆｉｒｓｔｌｙ，ｔｈｅｗｏｒｋｉｎｇｐｒｉｎｃｉｐｌｅ，ｂｅａｒｉｎｇｃａｐａｃｉｔｙａｎｄｅｑｕｉｖａｌｅｎｔｓｔｉｆｆｎｅｓｓｏｆｇａｓｂｅａｒｉｎｇｗｅｒｅｅｘｐｏｕｎｄｅｄ，ｔｈｅｎｔｈｅｃｒｉｔｉｃａｌｓｐｅｅｄａｎｄｍｏｄｅｏｆｇａｓｂｅａｒｉｎｇ ｒｏｔｏｒｓｙｓｔｅｍｗｅｒｅｃａｌｃｕｌａｔｅｄ．Ｆｉｎａｌｌｙ，ｔｈｅｉｎｆｌｕｅｎｃｅｏｆｇａｓｂｅａｒｉｎｇｐａｒａｍｅｔｅｒｓｏｎｒｏｔｏｒｃｒｉｔｉｃａｌｓｐｅｅｄｗａｓａｎａｌｙｚｅｄ．Ｉｔｉｓｆｏｕｎｄｔｈａｔｔｈｅｃｒｉｔｉｃａｌｓｐｅｅｄｉｓｏｂｖｉｏｕｓ ｌｙｉｎｆｌｕｅｎｃｅｄｂｙｇａｓｂｅａｒｉｎｇ’ｓｐａｒａｍｅｔｅｒｓｉｎｃｌｕｄｉｎｇｔｈｅａｖｅｒａｇｅｒａｄｉａｌｃｌｅａｒａｎｃｅ，ａｓｐｅｃｔｒａｔｉｏａｎｄｅｃｃｅｎ ｔｒｉｃｉｔｙ，ｗｈｉｃｈｃｏｕｌｄｂｅｕｓｅｄｔｏｃｈａｎｇｅｔｈｅｃｒｉｔｉｃａｌｓｐｅｅｄｏｆｒｏｔｏｒ．Ｔｈｅｒｅｓｅａｒｃｈｗｏｕｌｄｈａｖｅａｎｉｍｐｏｒｔａｎｔｇｕｉｄｉｎｇｓｉｇｎｉｆｉｃａｎｃｅａｎｄｒｅｆｅｒｅｎｃｅｖａｌｕｅｆｏｒｔｈｅｄｅｓｉｇｎｏｆｓｕｐｅｒｈｉｇｈｓｐｅｅｄｒｏｔｏｒｓｙｓｔｅｍｏｆｍｉｃｒｏｅｎｇｉｎｅ．Ｋｅｙｗｏｒｄｓ：ｍｉｃｒｏ ｔｕｒｂｉｎｅｅｎｇｉｎｅ；ｇａｓｂｅａｒｉｎｇ；ｓｔｉｆｆｎｅｓｓ；ｒｏｔｏｒ；ｃｒｉｔｉｃａｌｓｐｅｅｄ收稿日期：２０２０－０５－０７作者简介：张强（１９８０－），男，陕西西安人，高级工程师，主要研究方向：航空动力装置结构强度振动飞行试验技术，Ｅ ｍａｉｌ：３３５１９２０３９＠ｑｑ ｃｏｍ。
空气主轴气体轴承国内外研究综述由于液体滑动轴承和滚动轴承的局限性，已经不能满足诸如半导体制造，超精密加工，以及高速机械等领域的应用要求。
气体轴承采用气体作为润滑介质，有着传统的滚动轴承和滑动轴承所无法比拟的优点。
滚动轴承、液体滑动轴承和气体轴承的性能比较如表1-1[2]。
表1-1滚动轴承、液体滑动轴承和气体轴承的性能比较滚动轴承液体动压轴承液体静压轴承空气静压轴承高转速★高耐久性★高承载能力★高精度★高刚度★高阻尼★润滑简易程度★低摩擦性★经济性★★非常好★好★一般★不好与传统的滚动轴承和滑动轴承相比，气体润滑具有如下的优点[3]:1.摩擦系数和摩擦力矩很小。
气体的摩擦系数约为普通润滑油的1/1000，适宜高速工作。
2.气体轴承可以在最清洁的状态下工作。
气体可经过过滤、干燥而净化，不污染环境，不腐蚀元器件，适合需要超净的设备。
3.具有冷态工作的特点。
气体润滑剂摩擦损耗很小，产生的热量很小，并且热量还会被流动的气体带走，因此，气体轴承的温升很小。
4.运动精度高。
充满润滑间隙的气体是可压缩流体，它比油更有柔性，使之能够在间隙内平滑的运转。
由于气膜的均化效应，可以使气体轴承达到很高的旋转精度。
5.寿命长。
处于悬浮状态的运转表面，磨损很小，可以达到很长的寿命。
6.可以在很宽的温度范围和恶劣环境中工作。
7.能够保持狭小的间隙。
气体润滑间隙比油润滑间隙小得多，可以以非常小的间隙做无接触的相对运行。
由于气体轴承的上述优点，在超精密加工和超精密检测领域，气体润滑技术以其巨大的优势得到了广泛的应用[4]。
随着硅片加工技术的发展，半导体硅片加工对机床精度提出了非常苛刻的要求，并且由于硅片在机械加工过程中不能被污染，因此，硅片超精密磨床的主轴都采用精密空气轴承支撑，采用内置的电机驱动。
硅片超精密磨削对超精密磨削机床的主轴性能，尤其是对空气轴承的性能提出了非常高的要求。
硅片超精密磨削机床空气电主轴的运动精度高，是集精密空气轴承，电机等系统于一体的机电一体化产品。
专利名称：一种气体轴承支撑的永磁磁力驱动发电装置专利类型：实用新型专利
发明人：金武燮,俞文权,李景发
申请号：CN201820279588.2
申请日：20180228
公开号：CN208174452U
公开日：
20181130
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种气体轴承支撑的永磁磁力驱动发电装置，包括导磁定子、导磁转子轴、稀土永磁体、气体轴承进气孔、气体轴承外壳、气体轴承、气体轴承均化导引槽、气体轴承节流孔、气体轴承气膜排气缝、联轴器、转子间隙、发电机、发电机输电接线盒和支撑底座，优点是选定空气轴承来支撑永磁磁力驱动发电装置，经济方便又不污染环境和产品；采用稀土永磁体可提供卓越的磁能，可在运行期间提供持续的电能。
申请人：辽宁鑫源重工有限公司
地址：110000 辽宁省沈阳市沈北新区抚顺经济开发区中兴大街
国籍：CN
代理机构：沈阳科威专利代理有限责任公司
更多信息请下载全文后查看。
科技成果——气体轴承斯特林制冷机技术技术开发单位中国电子科技集团公司第十六研究所
技术概述本单位研制的气体轴承斯特林制冷机重点突破了气体轴承技术、减振设计，逐步解决产业化前期的产品关键技术和制造工艺等关键问题。
使产品可直接推向市场，引导军工高技术产业化发展，促进军工经济可持续发展。
本项目研制的气体轴承斯特林制冷机重量轻、体积小、冷量大、寿命长、价格适中，作为超导滤波技术的关键组成，具有极大的市场应用前景。
主要技术指标
先进程度国际先进
技术状态小批量生产、工程应用阶段
适用范围超导滤波器冷却、移动通讯基站、高温超导接收前端、
低温斯特林冰箱、微型制氮机/制氧机、冷光学滤光片、锗探测器、阿尔法磁谱仪、高光谱成像仪、射电望远镜阵列等领域的冷却。
获奖情况
2016-122016年智能家电创新大赛一等奖；
2016-12安徽省电子学会科技进步一等奖；
2017-8中国制冷学会科技进步奖二等奖；
2017-11安徽省青年科技奖；
2017-12中国电子科技集团公司科技进步奖二等奖；
2017-12中国电子科技集团公司青年拔尖人才；
获得中国电科集团科技进步三等奖（2018）。
专利状态授权发明专利7项，实用新型专利9项。
合作方式许可使用、合作开发、技术服务
预期效益气体轴承斯特林产品可用于空间探测、雷达探测等军事领域以及通讯基站、低温生物冰箱、制氧机、制氮机等工业领域，有较为迫切的需求，可以解决国内装备禁运以及民用制冷机成本问题。
气体轴承斯特林制冷机的需求预测如下：低温生物冰箱需求1万套/年；气体污染检测需求100套/年；锗探测器冷却需求200套/年；低温液氮系统需求500套/年。
空间自由活塞斯特林发电机气体轴承研究
杨明卓;牟健;林明嫱;洪国同
【期刊名称】《电源技术》
【年(卷),期】2024(48)3
【摘要】自由活塞斯特林发电机具有可靠性高,使用寿命长,可适应多种形式的热源等优点,在深空探测和探月工程领域具有广泛的应用前景。
气体轴承技术作为发电机的关键技术之一,可使活塞实现无接触的支撑,并做高频往复运动,从而提高发电机的可靠性。
为了研究发电机在实际运行过程中气体轴承的特性,建立了气体轴承耦合间隙密封的三维计算模型,通过CFD数值模拟对流场进行了求解,分析了在交变流动下气体轴承承载力以及耗气量的变化规律,发现随着压缩腔的压力变化,气体轴承提供的承载力呈周期性变化趋势,承载力与供气压力及偏心率呈正相关关系。
增大气体轴承节流孔孔径,可使承载力变大,但一个周期下的耗气量将增多。
对于所研究的千瓦级发电机,动力活塞采用直径为0.1 mm的节流孔,在交变流动下,气体轴承最小可以产生1200 N/mm的径向支撑刚度,符合设计需求。
【总页数】6页(P500-505)
【作者】杨明卓;牟健;林明嫱;洪国同
【作者单位】中国科学院理化技术研究所空间功热转换技术重点实验室;中国科学院大学
【正文语种】中文
【中图分类】TM31
【相关文献】

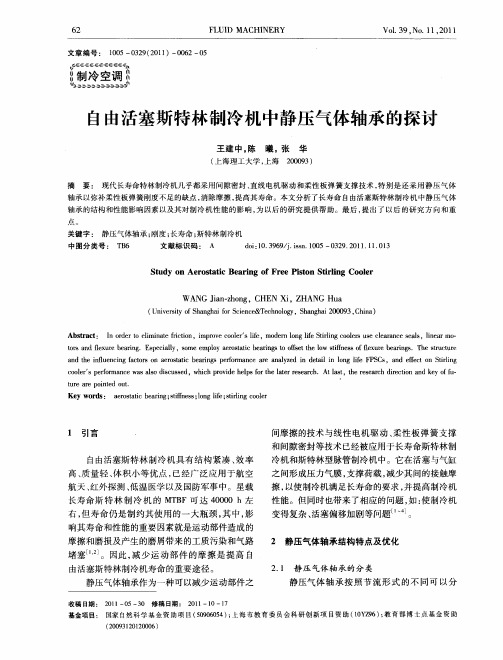

1.自由活塞斯特林制冷机中静压气体轴承的探讨
2.气体轴承技术在空间斯特林制冷机和发电机中的应用综述
3.空间百瓦自由活塞斯特林发电机的实验研究
4.250 W 空间自由活塞斯特林发电机模拟与实验研究
5.自由活塞斯特林发电机气体轴承实验研究
