直流电机PID闭环数字控制器设计

基于PID控制的步进电机位置闭环控制系统设计一、引言在现代自动化控制系统中，步进电机广泛应用于各种精密定位和定量控制需求的场景。

步进电机的控制涉及到位置的精确定位和稳定性的维持，这就需要一个有效的闭环控制系统来实现。

PID控制器被广泛应用于步进电机的闭环控制系统设计中，本文将探讨基于PID控制的步进电机位置闭环控制系统的设计原理和实现方法。

二、步进电机简介步进电机是一种特殊的直流电动机，通过控制脉冲信号的频率和顺序来实现精确控制。

步进电机的圆周分为若干等角度的步进角，每个步进角对应一个旋转角度，这使得步进电机在控制方面更加便捷和精确。

由于步进电机无需传感器反馈，因此常用于定量控制和精确位置控制的场合。

三、PID控制器原理PID控制器是一种经典的闭环控制器，其由比例（P）、积分（I）、微分（D）三个部分组成。

比例控制决定输出与偏差的比例关系，积分控制消除系统稳态误差和提高系统的响应速度，微分控制用于抑制系统对于负荷变化的敏感性。

PID控制器采用反馈控制策略，利用实际输出和期望输出之间的偏差来调整控制量。

四、步进电机位置闭环控制系统设计步进电机的位置闭环控制系统设计基于PID控制器。

首先，需要传感器来获得实际位置信息，然后与期望位置进行比较以获取偏差。

接下来，将偏差作为输入，经过PID控制器计算出控制量，并输出给步进电机驱动器。

步进电机驱动器根据控制量控制步进电机的旋转，从而实现位置的精确控制。

五、传感器选择为了获取步进电机的实际位置信息，需要选择合适的传感器。

常用的传感器包括光电编码器和霍尔传感器。

光电编码器具有高精度和高分辨率的特点，但价格较高；霍尔传感器则具有较低的价格和较高的可靠性，但分辨率较低。

根据具体需求和预算可选择合适的传感器。

六、PID参数调整PID控制器的性能很大程度上取决于参数的选择。

比例参数决定了响应的速度和稳定性，过大的比例参数会导致系统震荡，过小则导致响应速度慢；积分参数消除稳态误差，过大的积分参数会导致系统震荡，过小则无法消除稳态误差；微分参数能够抑制系统对负荷变化的敏感性，过大的微分参数会导致系统噪声，过小则无法起到抑制作用。

电机控制系统PID调节器设计与实现一、引言随着电机在工业、农业、交通等领域的广泛应用，如何实现电机的精确控制成为了一项重要挑战。

PID调节器作为一种常用的控制算法，被广泛应用于电机控制系统中。

本文将介绍电机控制系统中PID调节器的设计与实现。

二、PID调节器原理及控制策略PID调节器是一种常用的闭环控制算法，它包含比例控制、积分控制和微分控制三个部分。

比例控制是根据误差信号的大小进行控制，积分控制是处理误差信号的累计值，微分控制是根据误差信号的变化率进行控制。

PID调节器结合了三个控制策略，可以实现对系统的快速响应、精确控制等优秀特性。

三、PID调节器的实现方法PID调节器的实现方法取决于电机控制系统的具体应用场景与控制需求。

一般来说，PID调节器可以分为模拟PID和数字PID 两种实现方法。

1、模拟PID调节器模拟PID调节器是基于传统的模拟电路进行实现的，它需要使用模拟运算放大器等元器件实现PID调节器的比例、积分和微分计算。

模拟PID调节器的优点是响应速度快、控制精度高，但缺点是难以实现复杂的控制算法。

因此，模拟PID调节器通常仅适用于简单的电机控制系统。

2、数字PID调节器数字PID调节器是基于数字信号处理器（DSP）等器件进行实现的，它可以通过编程实现PID调节器的比例、积分和微分运算。

数字PID调节器的优点是可以实现复杂的控制算法、易于开发和调试。

数字PID调节器通常适用于电机控制系统的高级控制或者涉及多轴控制的应用场景。

四、电机控制系统PID调节器设计实例本文以直流电机控制系统为例，介绍PID调节器的设计方法。

1、控制系统模型建立假设直流电机的控制系统如图1所示，它由电气子系统和机械子系统组成。

电气子系统包含直流电机、电源、电阻和感性电路。

机械子系统包含电机机械负载、转动惯量和摩擦阻力等。

图1 直流电机控制系统示意图则直流电机控制系统的传递函数为：G(s) = K / (Ls + R) * 1 / (Js2 + bs)其中，K是电机的电磁功率常数，L是电机的电感，R是电机的电阻，J是电机的转动惯量，b是电机的摩擦系数。

模板本次设计主要研究的是PID控制技术在运动控制领域中的应用，纵所周知运动控制系统最主要的控制对象是电机，在不同的生产过程中，电机的运行状态要满足生产要求，其中电机速度的控制在占有至关重要的作用，因此本次设计主要是利用PID 控制技术对直流电机转速的控制。

其设计思路为：以AT89S51单片机为控制核心，产生占空比受PID算法控制的PWM脉冲实现对直流电机转速的控制。

同时利用光电传感器将电机速度转换成脉冲频率反馈到单片机中，构成转速闭环控制系统，达到转速无静差调节的目的。

在系统中采128×64LCD显示器作为显示部件，通过4×4键盘设置P、I、D、V四个参数和正反转控制，启动后通过显示部件了解电机当前的转速和运行时间。

因此该系统在硬件方面包括：电源模块、电机驱动模块、控制模块、速度检测模块、人机交互模块。

软件部分采用C语言进行程序设计，其优点为：可移植性强、算法容易实现、修改及调试方便、易读等。

本次设计系统的主要特点：（1）优化的软件算法，智能化的自动控制，误差补偿；（2）使用光电传感器将电机转速转换为脉冲频率，比较精确的反映出电机的转速，从而与设定值进行比较产生偏差，实现比例、积分、微分的控制，达到转速无静差调节的目的；（3）使用光电耦合器将主电路和控制电路利用光隔开，使系统更加安全可靠；（4）128×64LCD显示模块提供一个人机对话界面，并实时显示电机运行速度和运行时间；（5）利用Proteus软件进行系统整体仿真，从而进一步验证电路和程序的正确性，避免不必要的损失；（6）采用数字PID 算法，利用软件实现控制，具有更改灵活，节约硬件等优点； （7）系统性能指标：超调量≤8％；调节时间≤4s ；转速误差≤±1r/min 。

1 PID 算法及PWM 控制技术简介PID 算法控制算法是微机化控制系统的一个重要组成部分，整个系统的控制功能主要由控制算法来实现。

1 设计方案论证电流环调节器方案一，采用PID调节器，PID调节器是最理想的调节器，能够平滑快速调速，但在实际应用过程中存在微分冲击，将对电机产生较大的冲击作用，一般要小心使用。

方案二，采用PI调节器，PI调节器能够做到无静差调节，且电路较PID调节器简单，故采用方案二。

转速环调节器方案一，采用PID调节器，PID调节器是最理想的调节器，能够平滑快速调速，但在实际应用过程中存在微分冲击，将对电机产生较大的冲击作用，一般要小心使用。

方案二，采用PI调节器，PI调节器能够做到无静差调节，且电路较PID调节器简单，故采用方案二。

2双闭环调速控制系统电路设计及其原理综述随着现代工业的开展，在调速领域中，双闭环控制的理念已经得到了越来越广泛的认同与应用。

相对于单闭环系统中不能随心所欲地控制电流和转矩的动态过程的弱点。

双闭环控制那么很好的弥补了他的这一缺陷。

双闭环控制可实现转速和电流两种负反应的分别作用，从而获得良好的静，动态性能。

其良好的动态性能主要表达在其抗负载扰动以及抗电网电压扰动之上。

正由于双闭环调速的众多优点，所以在此有必要对其最优化设计进展深入的探讨和研究。

本次课程设计目的就是旨在对双闭环进展最优化的设计。

整流电路本次课程设计的整流主电路采用的是三相桥式全控整流电路，它可看成是由一组共阴接法和另一组共阳接法的三相半波可控整流电路串联而成。

共阴极组VT1、VT3和VT5在正半周导电，流经变压器的电流为正向电流；共阳极组VT2、VT4和VT6在负半周导电，流经变压器的电流为反向电流。

变压器每相绕组在正负半周都有电流流过，因此，变压器绕组中没有直流磁通势，同时也提高了变压器绕组的利用率。

三相桥式全控整流电路多用于直流电动机或要求实现有源逆变的负载。

为使负载电流连续平滑，有利于直流电动机换向及减小火花，以改善电动机的机械特性，一般要串入电感量足够大的平波电抗器，这就等同于含有反电动势的大电感负载。

三相桥式全控整流电路的工作原理是当a=0°时的工作情况。

序号（学号〉： 161240303长春大学 毕业设计（论文）直流电机速度PID 控制系统设计李一丹国际教育学院自动化1612403曹福成2016 年 5 月 30 0姓 名 学 院 专 业 班 级 指导教师直流电机速度PID控制系统设计摘要：针对现有的直流电机控速难的问题，本文设计了一种基于ATmegal6L单片机的直流电机速度控制系统。

本系统以ATinegal6L单片机为主控制器，搭载了L298n为电机驱动，通过霍尔元件进行测速，通过按键控制电机的转动方向和转动速度，并配以温度传感器DS18B20对温度进行监测，通过PID算法调节PW\1 进行对速度控制。

该系统包括的模块主要有单片机为主体的控制模块、电机的驱动模块、对电机速度进行监测的模块、由LCD1602构成的显示ky r模块、电源模块和按键控制模块等。

本系统可以通过PID算法实现可编程脉宽波形对直流电机的速度进行控制，并且可以显示出当前电机的转速。

关键词：单片机；PID算法；直流电机The design of DC motor speed control system with PID Abstract: According to the existing DC motor speed control problem, this paper describes the design of a DC motor speed control system based on ATmegal6L MCU. To ATMEGA16L microcontroller as the main controller for the system, equipped with a L298n for motor drive, through the hall element of speed, through the buttons to control the motor rotation direction and the rotation speed, and the temperature sensor DS18B20 the temperature monitoring, PID algorithm is used to adjust the PWM control of the speed. The system includes the following modules display microprocessor control module, as the main body of the motor drive module, monitoring module, the speed of motor is composed of LCD1602 module, power supply module and key control module.This system can realize through PID algorithm to control the speed of the programming pulse waveforms of DC motor, and can display the current motor speed.Keywords: single chip microcomputer, PID algorithm, DC motor ky r戈ml ml ——II —In —In | * 11—I 1111 ml 1111目录Bit (1)l.i选题背景及意义 (1)1.2国内外研宄现状 (2)1.3木文主要研究的内容 (3)第2章总体方案论述 (4)ky r2.1系统主要传感器介绍 (4)2.1.1温度传感器 (4)2.1.2转速检测模块 (5)2.2系统总体功能及方案选择 (6)2.2.1系统所需模块及功能 (6)2.2.2主控制器选择 (8)第3章系统总体硬件设计 (10)3.1单片机最小系统 (10)3.1.1ATmegal6L单片机的引脚分布 (10)3.1.2最小系统的硬件电路 (13)3.2电机驱动电路 (14)3.3温度检测电路 (15)3.4光电管提示电路和按键控制电路 (15)3.5LCD1602 显示电路 (16)3.6电源电路 (17)3.7本章小节 (18)第4章系统软件设计 (19)4.1系统总体流程图 (19)4.2 PID算法简介 (19)4.2.1PID算法介绍 (20)4.2.2HD算法结果 (21)4.3系统调试步骤 (21)4.4误差分析即改进方法 (22)给论 (23)致谢 (24)参考文献 (25)隱 (26)附录I系统总体硬件电路图 (26)附录II系统中部分程序 (27)ky r In—ml ml ml ml | , I af—.第1章绪论1.1选题背景及意义电动机简称电机，俗称马达，在现实生活中，我们处处都可以见到电机的身影，小到小学生玩的电动四驱车，大到炼钢厂用的滚动罐，这些都是电机家族的成员。

基于MATLAB的直流电机双闭环调速系统的设计与仿真直流电机双闭环调速系统是一种常见的控制系统，常用于工业生产中对电机速度的精确控制。

本文将基于MATLAB软件进行直流电机双闭环调速系统的设计与仿真，包括系统设计、参数设置、控制策略选择、系统仿真以及性能分析等方面。

文章将以1200字以上的篇幅进行详细阐述。

一、系统设计直流电机双闭环调速系统由速度环和电流环构成。

速度环控制系统的输入为速度设定值和电机实际速度，输出为电机期望电压；电流环控制系统的输入为速度环输出的电压和电机实际电流，输出为电机实际电压。

通过控制电机的期望电压和实际电压，达到对电机速度的调控。

二、参数设置在进行系统仿真之前，需要确定系统中各个参数的值。

包括电机的额定转矩、额定电压、电感、电阻等参数，以及控制环节的比例增益、积分增益、微分增益等参数。

这些参数的选择会影响系统的稳定性和动态性能，需要根据实际情况进行调整。

三、控制策略选择常见的控制策略包括PID控制、PI控制、PD控制等。

在直流电机双闭环调速系统中，可以选择PID控制策略。

PID控制器由比例环节、积分环节和微分环节组成，可以提高系统的稳定性和响应速度。

四、系统仿真在MATLAB中进行直流电机双闭环调速系统的仿真，可以使用Simulink模块进行搭建。

根据系统设计和参数设置，搭建速度环和电流环的控制器，连接电机实际速度和电机实际电流的反馈信号，输入速度设定值和电机期望电流，输出电机期望电压。

通过仿真可以得到系统的动态响应曲线，评估系统的性能。

五、性能分析在仿真结果中，可以分析系统的静态误差、超调量、调整时间等指标，评估系统的控制性能。

通过参数调整和控制策略更改等方式，可以优化系统的控制性能，使系统达到更好的调速效果。

总结：本文基于MATLAB软件对直流电机双闭环调速系统进行了设计与仿真。

通过系统设计、参数设置、控制策略选择、系统仿真以及性能分析等步骤，可以得到直流电机双闭环调速系统的动态响应曲线，并通过参数调整和控制策略更改等方式，优化系统的控制性能。

实验报告直流电机闭环调速控制系统设计和实现班级:姓名:学号:时间:指导老师:2012年6月一、实验目的1．了解闭环调速控制系统的构成。

2．熟悉PID 控制规律，并且用算法实现。

二、实验设备PC 机一台，TD-ACC+实验系统一套，i386EX 系统板一块三、实验原理根据上述系统方框图，硬件线路图可设计如下，图中画“○”的线需用户自行接好。

上图中，控制机算机的“DOUT0”表示386EX 的I/O 管脚P1.4，输出PWM 脉冲经驱动后控制直流电机，“IRQ7”表示386EX 内部主片8259 的7 号中断，用作测速中断。

实验中，用系统的数字量输出端口“DOUT0”来模拟产生 PMW 脉宽调制信号，构成系统的控制量，经驱动电路驱动后控制电机运转。

霍尔测速元件输出的脉冲信号记录电机转速构成反馈量。

在参数给定情况下，经PID 运算，电机可在控制量作用下，按给定转速闭环运转。

系统定时器定时1ms，作为系统采样基准时钟；测速中断用于测量电机转速。

直流电机闭环调速控制系统实验的参考程序流程图如下：四、实验步骤1．参照图 6.1-3 的流程图，编写实验程序，编译、链接。

2．按图6.1-2 接线，检查无误后开启设备电源，将编译链接好的程序装载到控制机中。

3．打开专用图形界面，运行程序，观察电机转速，分析其响应特性。

4．若不满意，改变参数：积分分离值Iband、比例系数KPP、积分系数KII、微分系数 KDD 的值后再观察其响应特性，选择一组较好的控制参数并记录下来。

5．注意：在程序调试过程中，有可能随时停止程序运行，此时DOUT0 的状态应保持上次的状态。

当DOUT0 为1 时，直流电机将停止转动；当DOUT0 为0 时，直流电机将全速转动，如果长时间让直流电机全速转动，可能会导致电机单元出现故障，所以在停止程序运行时，最好将连接DOUT0的排线拔掉或按系统复位键.五、心得体会此次实验是直流电机闭环调速控制系统的设计和实现，通过这次实验，让我了解了闭环调速控制系统的基本构成。

基于STM32的直流电机PID调速系统设计一、引言直流电机调速系统是现代工业自动化系统中最常用的电机调速方式之一、它具有调速范围广、响应快、控制精度高等优点，被广泛应用于电力、机械、石化、轻工等领域。

本文将介绍基于STM32单片机的直流电机PID调速系统的设计。

二、系统设计直流电机PID调速系统主要由STM32单片机、直流电机、编码器、输入和输出接口电路等组成。

系统的设计流程如下：1.采集反馈信号设计中应通过编码器等方式采集到反馈信号，反应电机的转速。

采集到的脉冲信号经过处理后输入给STM32单片机。

2.设计PID算法PID调节器是一种经典的控制算法，由比例（P）、积分（I）和微分（D）三个部分组成，可以根据实际情况调整各个参数的大小。

PID算法的目标是根据反馈信号使电机达到期望的转速。

3.控制电机速度根据PID算法计算出的偏差值，通过调节电机的占空比，实现对电机速度的控制。

当偏差较大时，增大占空比以加速电机；当偏差较小时，减小占空比以减速电机。

4.界面设计与控制设计一个人机交互界面，通过该界面可以设置电机的期望转速以及其他参数。

通过输入接口电路将相应的信号输入给STM32单片机，实现对电机的远程控制。

5.系统保护在电机工作过程中，需要保护电机，防止出现过流、超速等问题。

设计一个保护系统，能够监测电机的工作状态，在出现异常情况时及时停止电机工作，避免损坏。

6.调试与优化对系统进行调试，通过实验和测试优化PID参数，以获得更好的控制效果。

三、系统实现系统实现时，首先需要进行硬件设计，包括STM32单片机的选型与外围电路设计，以及输入输出接口电路的设计。

根据实际情况选择合适的编码器和直流电机。

接着，编写相应的软件代码。

根据系统设计流程中所述，编写STM32单片机的控制程序，包括采集反馈信号、PID算法实现、控制电机速度等。

最后，进行系统调试与优化。

根据系统的实际情况，调试PID参数，通过实验和测试验证系统的性能，并进行优化，以实现较好的控制效果。

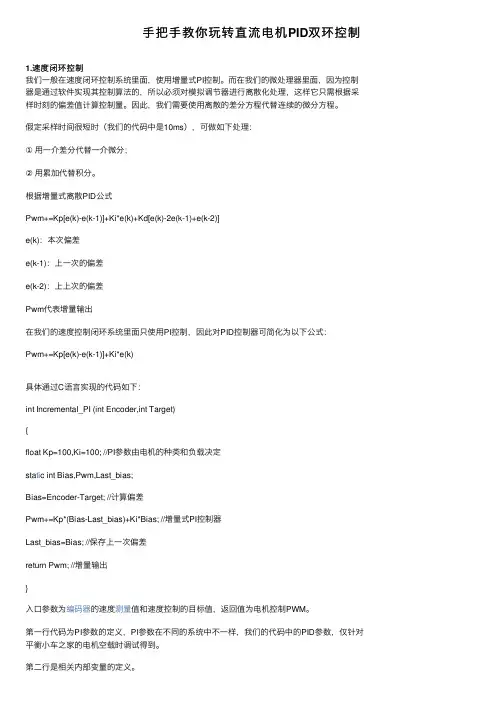

⼿把⼿教你玩转直流电机PID双环控制1.速度闭环控制我们⼀般在速度闭环控制系统⾥⾯，使⽤增量式PI控制。

⽽在我们的微处理器⾥⾯，因为控制器是通过软件实现其控制算法的，所以必须对模拟调节器进⾏离散化处理，这样它只需根据采样时刻的偏差值计算控制量。

因此，我们需要使⽤离散的差分⽅程代替连续的微分⽅程。

假定采样时间很短时（我们的代码中是10ms），可做如下处理：①⽤⼀介差分代替⼀介微分；②⽤累加代替积分。

根据增量式离散PID公式Pwm+=Kp[e(k)-e(k-1)]+Ki*e(k)+Kd[e(k)-2e(k-1)+e(k-2)]e(k)：本次偏差e(k-1)：上⼀次的偏差e(k-2)：上上次的偏差Pwm代表增量输出在我们的速度控制闭环系统⾥⾯只使⽤PI控制，因此对PID控制器可简化为以下公式：Pwm+=Kp[e(k)-e(k-1)]+Ki*e(k)具体通过C语⾔实现的代码如下：int Incremental_PI (int Encoder,int Target){float Kp=100,Ki=100; //PI参数由电机的种类和负载决定sta ti c int Bias,Pwm,Last_bias;Bias=Encoder-Target; //计算偏差Pwm+=Kp*(Bias-Last_bias)+Ki*Bias; //增量式PI控制器Last_bias=Bias; //保存上⼀次偏差return Pwm; //增量输出}⼊⼝参数为编码器的速度测量值和速度控制的⽬标值，返回值为电机控制PWM。

第⼀⾏代码为PI参数的定义，PI参数在不同的系统中不⼀样，我们的代码中的PID参数，仅针对平衡⼩车之家的电机空载时调试得到。

第⼆⾏是相关内部变量的定义。

第三⾏是求出速度偏差，由测量值减去⽬标值。

第四⾏使⽤增量PI控制器求出电机PWM。

第五⾏保存上⼀次偏差，便于下次调⽤。

最后⼀⾏是返回。

在10ms定时中断⾥⾯调⽤该函数实现我们的控制⽬标：Moto1=Incremental_PI(Encoder,Target_velocity);Set_Pwm(Moto1); //===赋值给对应MCU的PWM寄存器具体请结合完整代码理解，我们的代码基于STM32F103C8控制器，但是把基于C语⾔的PID控制器部分剥离，并放在control.c⾥⾯，故对STM32不熟悉的同学依然可以使⽤记事本打开这个⽂件观看。

目录直流电机双闭环PID调速系统仿真 (1)1 转速、电流双闭环直流调速系统的组成及工作原理 (2)2 双闭环调速系统的动态数学模型 (2)3 调节器的设计 (4)3.1 电流调节器的设计 (4)3.2 转速调节器的设计 (6)4 搭建模型 (8)5 参数计算 (10)5.1 参数的直接计算 (10)5仿真具体参数 (13)6 仿真结果 (13)7 结束语 (14)8 参考文献 (16)直流电机双闭环PID调速系统仿真摘要在工程的应用中，直流电动机的占有很大的比例，同时对于直流系统的调速要求日益增长。

在直流调速系统中比较成熟并且比较广泛的是双闭环调速系统，本文对于直流双闭环的PID调速系统作简要的设计，同时利用Matlab/Simulink 仿真软件进行仿真处理。

关键词: 直流双闭环 PID调速在现代化的工业生产过程中，许多生产机械要求在一定的范围内进行速度的平滑调节，并且要求有良好的稳态、动态性能。

而直流调速系统调速范围广、静差率小、稳定性好，过载能力大，能承受频繁的冲击负载，可实现频率的无级快速起制动和反转等良好的动态性能，能满足生产过程自动化系统中各种不同的特殊运行要求。

在高性能的拖动技术领域中，相当长时期内几乎都采用直流电力拖动系统。

开环直流调速由于自身的缺点几乎不能满足生产过程的要求，在应用广泛地双闭环直流调速系统中，PID控制已经得到了比较成熟的应用。

Matlab是目前国际上流行的一种仿真工具，它具有强大的矩阵分析运算和编程功能，建模仿真可视化功能Simulink是Matlab五大公用功能之一，他是实现动态系统仿真建模的一个集成环境，具有模块化、可重载、图形化编程、可视化及可封装等特点，可以大大提高系统仿真的效率和可靠性。

Simulink提供了丰富的模型库供系统仿真使用，它的仿真工具箱可用来解决某些特定类型的问题，也包括含有专门用于电力电子与电气传动学科仿真研究的电气系统模型库。

此外，用户可根据自己的需要开发并封装模型以扩充现有的模型库。

基于PID控制的直流电机转速闭环控制系统设计一、绪论直流电机广泛应用于工业自动化控制系统中，对其转速进行精确控制是提高系统性能和稳定性的关键。

PID控制技术是一种经典且常用的控制方法，被广泛应用于直流电机转速控制系统中。

本文旨在设计一个基于PID控制的直流电机转速闭环控制系统，实现对电机转速的精准控制。

二、直流电机转速控制系统结构直流电机转速闭环控制系统主要由以下几个部分组成：1. 直流电机：负责将电能转化为机械能，并提供给待控对象。

2. 传感器：用于测量电机转速，将测得的转速信号反馈给控制系统。

3. 控制器：根据测量的转速信号与设定值之间的差异，计算控制信号，并输出给执行器。

4. 执行器：根据控制信号控制电机的转速，通过调节电机输入电流实现转速控制。

三、PID控制器原理PID控制器是一种基本的比例-积分-微分控制器，通过调节这三种控制分量的权重，实现对系统的控制。

具体原理如下：1. 比例控制分量：根据测量值与设定值之间的差异，产生与差值成正比的控制信号，用于快速响应系统误差。

2. 积分控制分量：根据时间与误差的乘积进行积分，用于消除系统误差的稳态偏差。

3. 微分控制分量：根据误差的变化率进行微分，用于增强系统的稳定性，减小超调量。

四、基于PID控制的直流电机转速闭环控制系统设计步骤1. 系统建模：根据直流电机的特性以及系统的动力学方程，建立数学模型，描述电机的转速与输入电流之间的关系。

2. 参数调整：根据实际情况，通过试验或者经验，调整PID控制器的三个控制参数：比例系数(Kp)，积分时间(Ti)，微分时间(Td)，以获得系统的最佳控制效果。

3. 信号采集与处理：利用传感器获取电机转速的测量值，然后经过滤波和放大等处理，得到合适的输入信号。

4. PID控制计算：根据测量值与设定值之间的差异，计算PID控制器的输出信号。

5. 信号放大与转换：将PID控制器输出的控制信号进行放大，并转换为合适的电压或电流信号，用于控制电机的转速。

PID闭环速度调节器采用比例积分微分控制闭环速度调节器采用比例积分微分控制（简称PID控制），其输出是输入的比例、积分和微分的函数。

PID调节器控制结构简单，参数容易整定，不必求出被控对象的数学模型，因此PID 调节器得到了广泛的应用。

PID调节器虽然易于使用，但在设计、调试无刷直流电机控制器的过程中应注意：PID调节器易受干扰、采样精度的影响，且受数字量上下限的影响易产生上下限积分饱和而失去调节作用。

所以，在不影响控制精度的前提下对PID控制算法加以改进，关系到整个无刷直流电机控制器设计的成败。

2速度设定值和电机转速的获取为在单片机中实现PID调节，需要得到电机速度设定值（通过A／D变换器）和电机的实际转速，这需要通过精心的设计才能完成。

无刷直流电机的实际转速可通过测量转子位置传感器（通常是霍尔传感器）信号得到，在电机转动过程中，通过霍尔传感器可以得到如图2所示的周期信号。

由图2可知，电机每转一圈，每一相霍尔传感器产生2个周期的方波，且其周期与电机转速成反比，因此可以利用霍尔传感器信号得到电机的实际转速。

为尽可能缩短一次速度采样的时间，可测得任意一相霍尔传感器的一个正脉冲的宽度，则电机的实际转速为：但由于利用霍尔传感器信号测速，所以测量电机转速时的采样周期是变化的，低速时采样周期要长些，这影响了PID 调节器的输出，导致电机低速时的动态特性变差。

解决的办法是将三相霍尔传感器信号相“与”，产生3倍于一相霍尔传感器信号频率的倍频信号，这样可缩短一次速度采样的时间，但得增加额外的硬件开销。

直接利用霍尔传感器信号测速虽然方便易行，但这种测速方法对霍尔传感器在电机定子圆周上的定位有较严格的要求，当霍尔传感器在电机定子圆周上定位有误差时，相邻2个正脉冲的宽度不一致，会导致较大的测速误差，影响PID调节器的调节性能。

若对测速精度要求较高时，可采用增量式光电码盘，但同样会增加了电路的复杂性和硬件的开销。

电机速度设定值可以通过一定范围内的电压来表示。

基于pid算法的直流电机转速控制系统的设计基于PID算法的直流电机转速控制系统是现代控制系统的一个重要组成部分。

其主要功能是通过调节电机的电压和电流来控制电机的转速，以达到所需的转速控制效果。

本文将介绍如何设计PID算法控制系统，以实现直流电机的转速控制。

首先，我们需要了解PID算法的基本原理。

PID算法是一种基于反馈控制的方法，它通过对系统的误差进行测量和反馈控制，不断调整输出信号以达到所需的控制效果。

PID算法的核心就是三个控制参数：比例系数、积分系数和微分系数。

我们需要通过试验的方法来调整这些参数以达到最佳的控制效果。

接下来，我们就可以开展PID算法直流电机转速控制系统的设计。

首先，我们需要确定系统的控制目标和工作条件，包括期望转速范围、电机额定电压和电流等参数。

接着，我们需要选择合适的线性二次调节器，并通过MATLAB软件进行参数调整和仿真测试。

在参数调整和仿真测试过程中，需要进行多次试验，找到最佳的控制参数，以达到最理想的转速控制效果。

同时，还需要在系统设计过程中，考虑到一些实际应用中可能出现的问题，如电网失电、电机负载变化等因素，保证控制系统的稳定性和可靠性。

最后，我们需要对设计的PID算法直流电机转速控制系统进行实际测试和验证。

通过实现所设计的控制系统，并进行各项测试和实验，验证其控制效果和性能是否满足所需的要求和标准。

综上所述，基于PID算法的直流电机转速控制是一个相对复杂的系统设计工作，需要掌握一定的控制理论和实践经验。

通过认真的系统设计、参数调整和测试验证，可以实现一个高效、可靠的直流电机转速控制系统。
