电力仪表通信协议

（MODBUS RTU协议）一、概述本规约采用MODBUS RTU 协议，为主从问答式连接（即半双工）。

主站（如PC机）发送包含地址的消息，从站识别主站发来的消息，决定产生何种行动。

如需回应，从站将生成反馈信息并用本规约发出。

1、字格式采用异步串行通讯方式，通讯信息为11位的字格式：每个字节的位：●1个起始位●8个数据位●无奇偶校验位●1个停止位地址码：地址码是每次通讯帧的第一字节，从1到255。

主机通过将要联络的从机的地址放入消息中的地址码域来选通从机。

当从机发送回应消息时，把自己的地址放入回应的地址码域中，以便使主机知道是哪一个从机作出回应。

每个从机都必须有唯一的地址码。

并且只有符合地址码的从机才能响应并返回信息。

地址0为广播地址，所有从机均响应广播命令，但不需要信息返回。

功能码：功能码是通讯信息帧传送的第二个字节。

范围为1到127。

作为主机请求发送，通过功能码告诉从机应执行什么行为。

作为从机响应，从机返回的功能码与从主机发送来的功能码一样，表明从机已响应主机并且已进行相关的操作。

如有某种错误发生，在向主机回送信息时，将功能码的最高位置为1。

功能码定义：数据区：数据区包括需要由从机返送何种信息或执行什么动作。

错误校验码（CRC校验）：本协议的采用CRC（冗余循环码）校验，包含2个字节，即16位二进制数。

CRC码由发送设备计算，放置于发送信息帧的尾部。

接收信息的设备再重新计算接收到信息的CRC，比较计算得到的CRC是否与接收到的相符，如果两者不相符，则表明出错，错误的数据将被放弃（无论是发送还是接收）。

在进行CRC计算时只用8个数据位，起始位及停止位，如有奇偶校验位也包括奇偶校验位，都不参与CRC计算。

说明：CRC校验码的计算方法：1、置一16位寄存器为全1;2、将报文数据的高位字节异或寄存器的低八位，存入寄存器；3、右移寄存器，最高位置0，移出的低位存入标志位；4、如标志位是1，则用1010000000000001异或寄存器；如标志位是0，继续步骤3；5、重复步骤3和4,直至移位八次；6、异或下一位字节与寄存器;7、重复步骤3至5，直至所有报文数据均与寄存器异或并移位8次；8、此时寄存器中即为CRC校验码，最低位先发送;二、通讯地址表及说明2.1、实时测量量，支持03功能码读取规则说明：1、SFlag位定义：Bit0 ：＝1表示A相有功功率方向为负Bit1 ：＝1表示B相有功功率方向为负Bit2 ：＝1表示C相有功功率方向为负Bit3 ：＝1表示总有功功率方向为负Bit4 ：＝1表示A相无功功率方向为负Bit5 ：＝1表示B相无功功率方向为负Bit6 ：＝1表示C相无功功率方向为负Bit7 ：＝1表示总无功功率方向为负Bit8 ：＝1表示A相功率因数方向为负Bit9 ：＝1表示B相功率因数方向为负Bit10 ：＝1表示C相功率因数方向为负Bit11 ：＝1表示总功率因数方向为负Bit12 ：未定义Bit13 ：未定义Bit14 ：未定义Bit15 ：未定义2、数据格式说明：电度数据占用两个寄存器，共4个字节，先传低16位，后传高16位三、通讯帧格式1、遥测命令报文格式从机返回帧格式2、修改参数报文格式主站下发帧格式：从机返回帧格式：5、异常应答返回PA1008-9X4参照以上通讯协议版权所有2007年06月12日如有变更恕不另行通知天水长开电子科技有限公司。

hart 协议Hart协议是一种工业通讯协议，旨在实现智能领域设备与现场仪表的互联互通。

Hart（Highway Addressable Remote Transducer）协议最初由Rosemount公司在1985年推出，被广泛应用于现场仪表和控制系统中。

Hart协议的特点之一是将数字信号与模拟信号进行了有机结合。

通过双线制的通信方式，Hart协议能够在模拟信号传输的同时，通过数字通信方式发送监测和控制数据。

这种设计使得Hart协议兼容于各种类型的传感器和执行器，有效利用了现有的设备资源。

同时，Hart协议还支持多个设备的透明通信，可以在电缆线路上轻松传输多个设备的数据。

Hart协议的另一个特点是能够通过周期性轮询方式进行通信。

主机设备通过发送查询命令，从设备收集实时数据，并通过特定的应答方式返回给主机。

这种通信方式可以实时监测设备的状态，并及时进行故障诊断和维护。

此外，Hart协议还支持从设备主动报警功能，当设备出现异常情况时，可通过Hart协议向主机发送报警信息，提醒操作人员进行处理。

在Hart协议中，数据的传输速率较低，通常为1200bps。

这是因为Hart协议主要应用于工业环境，对实时性和稳定性有较高要求，而不是数据的传输速率。

通过采用低速传输，Hart协议可以减少传输误码率，提升通信可靠性。

此外，Hart协议还采用了可靠性较高的调制解调技术，保证了通信数据的完整性和准确性。

Hart协议广泛应用于各种工业控制领域，包括制药、化工、电力等。

通过Hart协议，现场仪表可以与控制系统实现双向通信，实时传输和调整控制参数。

这大大提高了现场设备的智能化水平，减少了维护成本和设备故障率。

同时，Hart协议还支持多种设备接入，可实现多种不同类型的设备集成和管理，提升了系统的可扩展性和灵活性。

总之，Hart协议作为一种高效可靠的工业通讯协议，为智能领域设备与现场仪表之间的互联互通提供了有力的支持。

通过Hart协议，设备之间可以实现双向通信，并实时传输和调整控制参数。

三相智能电力仪表（基础版）通信协议一、MODBUS-RTU协议简介二、通信帧格式说明1、 仪表符合MODBUS-RTU通信协议，采用RS485半双工通信，对数据进行16位CRC校验，仪表对校验错误不返回。

如果主站发送了一个非法的数据包或者是主站请求一个无效的数据寄存器时，异常的数据响应就会产生。

这个异常数据响应由从站地址、功能码、故障码和校验域组成。

当功能码域的高比特位置为1 时，说明此时的数据帧为异常响应。

根据MODBUS通讯要求，异常响应功能码=请求功能码+0x80；异常应答时，将功能号的最高位置1。

例如：主机请求功能号为0x04，则从机返回的功能号对应为0x84。

2、数据格式5、通信帧延时从机响应正确返回的报文格式：主机发送的报文格式：从机响应正确返回的报文格式：4、CRC码的计算方法是：4.1 预置1个16位的寄存器为十六进制FFFF（即全为1）；称此寄存器为CRC寄存器；4.2 把第一个8位二进制数据（既通讯信息帧的第一个字节）与16位的CRC寄存器的低8位相异或，把结果放于CRC寄存器；4.3 把CRC寄存器的内容右移一位（朝低位）用0填补最高位，并检查右移后的移出位；4.4 如果移出位为0：重复第3步（再次右移一位）；如果移出位为1：CRC寄存器与多项式A001（1010 0000 0000 0001）进行异或；4.5 重复步骤3和4，直到右移8次，这样整个8位数据全部进行了处理；4.6 重复步骤2到步骤5，进行通讯信息帧下一个字节的处理；4.7 将该通讯信息帧所有字节按上述步骤计算完成后，得到的16位CRC寄存器的高、低字节进行交换；4.8 最后得到的CRC寄存器内容即为：CRC码。

例：主机写定点数第1路报警方式AD1。

假设AD1的地址编码是0x4900，因为AD1是定点数，占用1个数据寄存器，十进制11对应为0X000B。

1、功能码“03”：读多路寄存器输入2、功能码“06”：写单路寄存器主机发送的报文格式：例：主机写定点数第1路报警方式AD1。

多功能电力仪表通信协议书甲方（以下简称甲方）：_____________________地址：_____________________________________法定代表人：______________________________联系电话：_________________________________乙方（以下简称乙方）：_____________________地址：_____________________________________法定代表人：______________________________联系电话：_________________________________鉴于甲方需要对电力系统进行监控和管理，乙方拥有多功能电力仪表的通信技术，双方本着平等自愿、诚实信用的原则，就多功能电力仪表的通信服务达成如下协议：第一条服务内容乙方将为甲方提供多功能电力仪表的通信服务，包括但不限于数据采集、传输、处理等。

第二条服务期限本协议自双方签字盖章之日起生效，有效期为____年，自____年____月____日至____年____月____日。

第三条服务费用1. 乙方为甲方提供的服务费用总计为人民币____元（大写：____元整）。

2. 甲方应在本协议签订后____个工作日内支付首期服务费人民币____元。

3. 余款在服务期满后____个工作日内一次性支付。

第四条甲方的权利与义务1. 甲方有权要求乙方按照约定提供通信服务。

2. 甲方应按时支付服务费用。

3. 甲方应确保提供给乙方的数据真实、准确。

第五条乙方的权利与义务1. 乙方有权按照协议约定收取服务费用。

2. 乙方应保证提供的通信服务符合国家相关标准和甲方的要求。

3. 乙方应定期对电力仪表进行维护和升级。

第六条保密条款双方应对在本协议履行过程中知悉的对方商业秘密和技术秘密予以保密，未经对方书面同意，不得向第三方披露。

第七条违约责任1. 如甲方未按期支付服务费用，应向乙方支付违约金，违约金为逾期金额的____%。

RS232，RS485，RJ45，以及Modbus协议设想直流电源，它的输出端插座接口有三个管脚，分别是正极、负极和接地极。

相应地，负载的插头也应当有三个管脚与电源侧一一对应，这样才能正确地获得电能供应。

注意到这里有三个必须满足的条件：第一是插头和插座管脚的形状、大小和插针直径及长度必须一一对应，否则无法完成接插操作。

这一点规定了插头组合的物理结构和管脚定义。

第二是电源的输出电压值必须满足载侧的需求值，否则无法完成电参量的要求。

这一点决定了插头组合的电平规范。

第三是电源的输出阻抗与负载的输入阻抗必须匹配，否则不能实现完善的供电。

这一点决定了电源的工作性质。

这三点其实就是电源插头组合在物理层面上的规范性协议。

再看通信接口。

在有关计算机信息交换的ISO/OSI模型里，物理层是最底层（第一层），它规定了接口的机械外形、接口管脚定义、接口电平和字节格式。

这里的字节格式，指的是一个字节中有几个数据位，有几个起始位/停止位，有几个奇偶校验位。

一般地，一个字节有8个数据位，1个起始位（停止位），和1个奇偶校验位。

注意：起始位和停止位可以合并。

再看通信接口和通信网络的工作制问题。

当我们拿手机挂电话时，我们发现通信双方在通话的同时也可以接听，这叫做全双工（双向工作制）；如果说话的时候不能听，而接听的时候不能说，但任何一方都具有说和听的能力，也即对讲机的通话型式，这叫做半双工。

RS422接口和RS232接口是全双工接口，而RS485则是半双工接口。

对于半双工接口，显然需要有通信的发起者，所以RS485接口和网络一定具有主站和若干从站，并且从站的数量也有规定。

一般地，从站的数量是32个。

RS485主站与从站的关系问题，看似只是通信工作制的不同，其本质是通信各方对通信总线控制权的合理分配。

我们再看总线连接问题。

我们还是以电源为例。

我们可以从电源引出一条主干线，然后再并联若干个支路并分别送到若干个负载。

只要满足电源的功率要求，显然这是可行的。

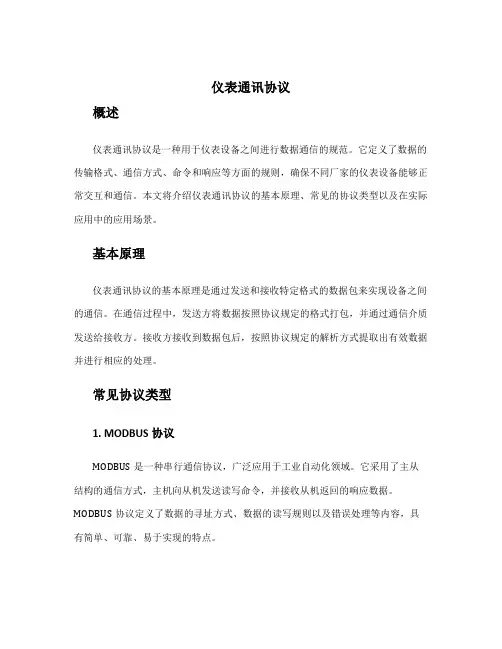

仪表通讯协议概述仪表通讯协议是一种用于仪表设备之间进行数据通信的规范。

它定义了数据的传输格式、通信方式、命令和响应等方面的规则，确保不同厂家的仪表设备能够正常交互和通信。

本文将介绍仪表通讯协议的基本原理、常见的协议类型以及在实际应用中的应用场景。

基本原理仪表通讯协议的基本原理是通过发送和接收特定格式的数据包来实现设备之间的通信。

在通信过程中，发送方将数据按照协议规定的格式打包，并通过通信介质发送给接收方。

接收方接收到数据包后，按照协议规定的解析方式提取出有效数据并进行相应的处理。

常见协议类型1. MODBUS协议MODBUS是一种串行通信协议，广泛应用于工业自动化领域。

它采用了主从结构的通信方式，主机向从机发送读写命令，并接收从机返回的响应数据。

MODBUS协议定义了数据的寻址方式、数据的读写规则以及错误处理等内容，具有简单、可靠、易于实现的特点。

2. HART协议HART（Highway Addressable Remote Transducer）协议是一种用于传感器和执行器等仪表设备的数字通信协议。

它通过叠加在4-20mA模拟信号上的数字通信方式实现双向通信。

HART协议兼容现有的4-20mA模拟信号，可以在不改变原有硬件的基础上实现设备的远程设置、状态监测和故障诊断等功能。

3. DNP3协议DNP3（Distributed Network Protocol）协议是一种用于远程监控和自动化系统的通信协议。

它在MODBUS协议的基础上进行了扩展，支持多主站、多从站的分布式网络环境。

DNP3协议具有高效、可靠的数据传输、灵活的配置和故障恢复等特点，广泛应用于电力、水务、能源等行业。

应用场景1. 工业自动化在工业自动化领域，各种仪表设备间需要进行数据交换和控制。

通过采用统一的仪表通讯协议，不同厂家的设备可以有效地进行通信，实现设备的协调工作和信息互通。

例如，在一个工业生产线上，通过MODBUS协议可以实现PLC和传感器之间的数据交互，PLC通过读取传感器的数据来控制生产过程。

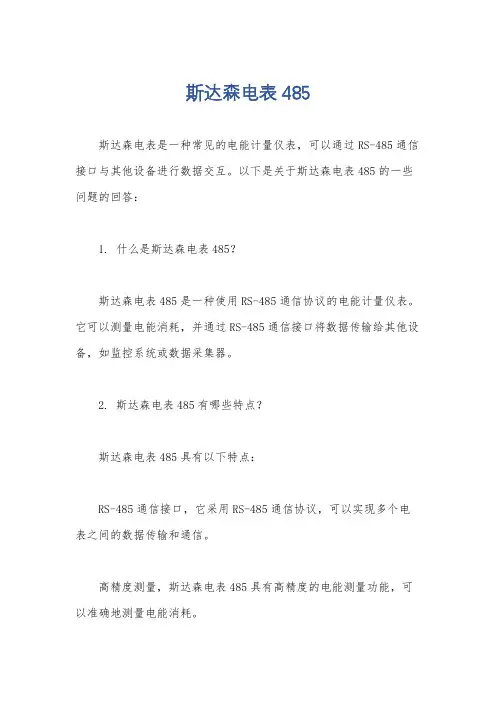

斯达森电表 485斯达森电表是一种常见的电能计量仪表，可以通过RS-485通信接口与其他设备进行数据交互。

以下是关于斯达森电表485的一些问题的回答：1. 什么是斯达森电表485？斯达森电表485是一种使用RS-485通信协议的电能计量仪表。

它可以测量电能消耗，并通过RS-485通信接口将数据传输给其他设备，如监控系统或数据采集器。

2. 斯达森电表485有哪些特点？斯达森电表485具有以下特点：RS-485通信接口，它采用RS-485通信协议，可以实现多个电表之间的数据传输和通信。

高精度测量，斯达森电表485具有高精度的电能测量功能，可以准确地测量电能消耗。

多功能显示，它通常配备液晶显示屏，可以显示电能消耗、功率因数、电压、电流等信息。

可编程功能，斯达森电表485通常具有可编程功能，可以根据用户需求进行参数设置和功能配置。

3. 斯达森电表485如何与其他设备进行通信？斯达森电表485通过RS-485通信接口与其他设备进行通信。

RS-485是一种串行通信协议，可以实现多个设备之间的双向数据传输。

斯达森电表485通过RS-485接口发送和接收数据，可以与监控系统、数据采集器或其他支持RS-485通信的设备进行数据交互。

4. 斯达森电表485的应用领域有哪些？斯达森电表485广泛应用于工业、商业和住宅等领域。

它可以用于电能计量、能源管理、电力监控等方面。

在工业领域，斯达森电表485可以用于监测和管理生产线的能源消耗；在商业领域，它可以用于商场、写字楼等场所的能源计量和管理；在住宅领域，它可以用于家庭电能计量和节能监控。

5. 如何正确使用斯达森电表485？使用斯达森电表485时，需要注意以下几点：安装位置，将电表安装在电力供应点附近，确保电源线和负载线正确连接。

参数设置，根据实际需求，设置电表的参数，如电压、电流变比等。

通信配置，根据通信需求，配置RS-485通信参数，如波特率、数据位数等。

数据读取，通过RS-485通信接口读取电表的数据，可以使用相应的通信协议和指令进行数据交互。

RS-485和Modbus通信协议及工作原理在（工业控制）、电力通讯、（智能）仪表等领域，通常情况下是采用串口（通信）的方式进行数据交换。

最初采用的方式是（RS）232接口，由于（工业）现场比较复杂，各种（电气）设备会在环境中产生比较多的电磁千扰，会导致（信号）传输错误。

1979年施耐德电气制定了一个用于工业现场的总线协议Modbus协议，现在工业中使用RS485通信场合很多都采用Modbus 协议，所以今天我们来了解下RS485通信和Modbus通信协议。

什么是串口通信串口通信(Serial Communication)，是指外设和计算机间，通过数据信号线、地线、控制线等，按位进行传输数据的一种通讯方式。

这种通信方式使用的数据线少，在远距离通信中可以节约通信成本，但其传输速度比并行传输低。

由于串行通信是在一根传输线上一位一位的传送信息，所用的传输线少，并目可以借助现成的电话网进行信息传送，因此，特别适合于远距离传输。

（RS-485）协议概述RS-485和RS-232一样，都是审行通信标准，现在的标准名称是（TI）A485/EIA-485-A，但是人们会习惯称为RS485标准，RS-485常用在工业、自动化、汽车和建筑物管理等领域。

RS-485总线弥补了RS-232通信距离短，速率低的缺点，RS-485的速率可高达10Mbit/s，理论通讯距离可达1200米；RS-485和RS-232的单端传输不一样是差分传输，使用一对双绞线，其中一根线定义为A，另一个定义为B。

通常情况下，RS485的信号在传送出去之前会先分解成正负对称的两条线路(即我们常说的A、B信号线)，当到达接收端后，再将信号相减还原成原来的信号。

拓扑结构RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，多采用的是两线制接线方式，这种接线方式为总线拓扑结构，在同一总线上最多可以挂接32个节点RS-485总线同12C总线一样支持主从模式，支持点对点单从机模式，也支持多从机模式，不支持多主机模式。

多回路电力仪表modbus协议通讯表多回路电力仪表是一种用于测量电能、电压、电流等电气参数的仪器设备。

在实际应用中，多回路电力仪表经常需要与其他设备进行通讯，比如与控制系统、远程监测系统等进行数据交换。

为了实现不同设备之间的通讯，多回路电力仪表采用了Modbus协议。

Modbus是一种基于串行通讯（RS-485或RS-232）的工业通讯协议，被广泛应用于自动化控制和监控系统中。

通过Modbus协议，多回路电力仪表可以向其他设备发送命令，获取数据，并将自身的数据传输到其他设备。

为了方便使用Modbus协议进行通讯，多回路电力仪表提供了一张Modbus协议通讯表。

该通讯表详细说明了多回路电力仪表支持的Modbus命令、寄存器地址、数据格式等信息。

用户可以根据通讯表中的信息，编写控制系统或监测系统的程序代码，与多回路电力仪表进行通讯。

通讯表包含了多个寄存器，每个寄存器用于存储不同的数据信息。

比如，0x0000寄存器用于存储多回路电力仪表的设备编号、通讯速率、校验方式等基础信息；0x1000寄存器用于存储测量电能的相关参数，比如电能计数、当前有功功率、当前无功功率等；0x2000寄存器用于存储测量电流的相关参数，比如三相电流值、零序电流值、总电流值等。

通讯表还包含了一些只读寄存器，这些寄存器用于向其他设备提供多回路电力仪表的状态信息。

比如，在0x8000寄存器中，可以获取多回路电力仪表的当前电压范围、电流范围等信息。

综上所述，Modbus协议通讯表是多回路电力仪表与其他设备进行通讯的重要依据。

通过仔细阅读通讯表，用户可以了解多回路电力仪表支持的Modbus命令和寄存器地址等信息，并进行相应的数据读写操作，实现多回路电力仪表和其他设备之间的无缝通讯。

RS485与Modbus通信协议教程1979年施耐德电气订立了一个用于工业现场的总线协议Modbus协议，现在工业中使用RS485通信场合很多都采纳Modbus协议，所以今日我们来了解下RS485通信和Modbus通信协议。

【一】/前言在工业掌控、电力通讯、智能仪表等领域，通常情况下是采纳串口通信的方式进行数据交换。

最初采纳的方式是RS232接口，由于工业现场比较多而杂，各种电气设备会在环境中产生比较多的电磁干扰，会导致信号传输错误。

1979年施耐德电气订立了一个用于工业现场的总线协议Modbus协议，现在工业中使用RS485通信场合很多都采纳Modbus协议，所以今日我们来了解下RS485通信和Modbus通信协议。

【二】/RS485通信1、实际上在RS485之前RS232就已经诞生，但是RS232也有不足：1）接口的信号电平值较高，达到十几V，简单损坏接口电路的芯片，而且和TTL电平不兼容，因此和单片机电路接起来的话必需加转换电路。

2）接口使用的信号线与其他设备形成共地模式的通信，这种共地模式传输简单产生干扰，并且抗干扰性能也比较弱。

3）传输距离、速率都有限，最多只能通信几十米；只能两点之间进行通信，不能够实现多机联网通信。

2、针对RS232接口以上不足，显现了RS485等新的接口标准，RS485具备以下的特点：1）逻辑“1”以两线间的电压差为+（2—6）V表示；逻辑“0”以两线间的电压差为（2—6）V表示。

接口信号电平比RS232降低了，不易损坏电路的芯片，且该电平与TTL电平兼容，可便利与TTL电路连接。

2）RS485通信速度快，数据最高传输速率为10Mbps以上；其内部的物理结构，采纳的是平衡驱动器和查分接收器的组合，抗干扰本领大大加添。

3）传输距离最远可达到1200米左右，但传输速率和传输距离是成反比的，只有在100KB/s以下的传输速率，才能达到最大的通信距离，假如需要传输更远距离可以使用中继。

竭诚为您提供优质文档/双击可除07电表的通信规约跟通讯协议篇一：dlt645-20xx多功能电能表通信协议20xx0417 ics备案号：中华人民共和国电力行业标准多功能电能表通信协议multi-functionwatt-hourmetercommunicationprotocol （与国际标准一致性程度的标识）（报批稿）中华人民共和国国家经济贸易委员会发布dl/t—20目次前言................................................. . (ii)1范围................................................. (1)2规范性引用文件................................................. .. (1)3术语................................................. (1)4物理层................................................. . (2)5数据链路层................................................. (6)6数据标识................................................. .. (8)7应用层................................................. . (9)附录a（规范性附录）数据编码................................................. (15)a.1数据格式说明................................................. .. (15)a.2数据标识编码表................................................. (15)附录b（规范性附录）负荷记录格式、结构定义 (57)b.1负荷记录传输格式................................................. . (57)b.2负荷记录数据结构................................................. . (57)附录c（规范性附录）状态字、特征字、模式字、错误信息字 (58)附录d（资料性附录）有功和无功功率的几何表示 (60)附录e（资料性附录）铜损、铁损算法定义 (61)idl/t—20前言本标准是根据国家发展和改革委员会办公厅《关于印发20xx年行业标准项目计划的通知》（发改办工业［20xx］1093号）的安排，对dl/t645-1997《多功能电能表通信规约》的第一次修订。

WMD2000多功能电力监控仪表通讯协议【概述】WMD2000主机提供MODBUS-RTU通讯协议，八位数据位，一位停止位，无校验位。

每帧数据都包裹都包含地址域、功能码域、数据域和校验域。

一个数据包裹最大长度为95个字节。

地址域长度为一个字节，内容为从站地址。

有效的从站地址范围从1 - 247。

从站如果接收到一帧地址域信息与自身地址相符合的包裹时，应当执行包裹中所包含的命令。

从站所响应的包裹中该域为自身地址。

功能码域长度为一个字节，用以告诉从站执行何等操作。

WMD2000支持的功能码如下表所列：功能码含义功能0x03 读取寄存器获得当前WMD2000内部一个或多个当前寄存器值0x10 设置寄存器将指定数值写入WMD2000内部一个或多个寄存器内0x05 继电器控制控制当前WMD2000内部一个继电器数据域的长度不定，根据具体功能而定，数据域的数据采用BIG INDIAN模式，高位字节在前，低位字节在后。

校验域采用16位CRC校验码，发送设备应当对包裹中的每一个数据都进行CRC计算，最后结果存放入校验域中。

接收设备也应当对包裹中的每一个数据（除校验域以外）进行CRC 计算，将结果与校验域进行比较，只有相同的包裹才可以被接受。

【异常响应】如果主站发送了一个非法的包裹或者是请求一个无效的数据寄存器时，异常的数据响应就会产生。

这个异常数据响应由从站地址、功能码、故障码和校验域组成。

下表说明了异常响应的数据格式异常响应的格式（主站→WMD2000）从站地址1字节功能码1字节故障码2字节CRC校验码2字节当功能码域的最高位为1时，说明此时的数据帧为异常响应。

下表说明异常功能码的含义：故障码说明01H 接收到非法的操作功能码02H 接收到非法的寄存器操作或者数据超长03H 接收到非法的数据格式【继电器控制】功能码为05H。

在此模式下只能对单个继电器进行控制，继电器的状态可以通过读继电器状态寄存器来获得。

继电器地址在寄存器中从0开始，继电器1的地址为0，依此类推。

电力智能监控仪表通讯规约Ver1.0郑州晨元电子科技有限公司目录1.MODBUS协议概述 (1)1.1.传输格式 (1)1.2.帧格式 (1)2.通讯协议地址表及说明 (3)2.1.通讯协议地址表 (3)2.2.寄存器地址说明 (27)2.3.SOE通讯格式说明 (33)1.MODBUS协议概述MODBUS-RTU通讯协议是一种比较常用的通讯协议，主从应答式连接（半双工）。

主站（如PC机等）发出信号寻址某一台终端设备（如），被寻址的终端设备发出应答信号传输给主机。

1.1.传输格式信息传输为异步方式，并以字节为单位。

在主站和从站之间传递的通讯信息是11位的字格式：奇偶校验：起始位(1)数据位(8)奇偶校验位(1)停止位(1) 00/10/10/10/10/10/10/10/10/11无奇偶校验：起始位(1)数据位(8)停止位(1)停止位(1) 00/10/10/10/10/10/10/10/1111.2.帧格式数据帧到达终端后，该设备去掉数据帧的数据头，读取数据后如检测无误就执行要求的任务，然后将生成的数据放入数据帧中发送回请求者。

返回的数据帧中包括：终端地址、被执行命令、数据、校验码。

地址码(Address)功能码(Function)数据域(Data)校验(Check) 8-Bits8-Bits N×8-Bits16-Bits地址码：占用一个字节，地址码是每次通讯信息帧的第一字节，范围0～255（00H～FFH）。

每个从机都必须有唯一的地址码，并且只有符合地址码的从机才能响应并回送信息。

当从机回送信息时，回送数据均以各自的地址码开始。

发送的地址码表明将发送到的从机地址，而从机返回的地址码表明回送的从机地址。

相应的地址码表明该信息来自于何处。

00H为广播地址，所有子站均响应广播命令，但无返回信息。

功能码：功能码占用一个字节，范围1～127（01H～7FH）,告知被寻址的终端设备执行何种操作。

干触点控制和485协议
而485协议是一种串行通信协议，用于实现多个设备之间的数
据传输。

它采用差分信号传输方式，具有抗干扰能力强、传输距离远、支持多点通信等特点。

485协议通常应用于工业领域，例如工
业自动化控制系统、仪器仪表、电力系统等。

它能够实现设备之间
的可靠数据传输，支持多个设备在同一总线上进行通信，提高了系
统的整体可靠性和稳定性。

从控制方式来看，干触点控制是通过机械开关实现设备的控制，而485协议是通过串行通信实现设备之间的数据传输和控制。

从应
用领域来看，干触点控制主要应用于家用电器、照明系统等领域，
而485协议主要应用于工业自动化控制系统、仪器仪表等领域。

在
实际应用中，干触点控制和485协议可以结合使用，实现对设备的
灵活控制和数据传输，提高系统的整体性能和可靠性。

总的来说，干触点控制和485协议都是在工业自动化领域中常
见的控制与通信方式，它们各自具有特定的特点和适用范围，在实
际应用中需要根据具体的场景和需求进行选择和应用。

电能表698协议电能表是用来监测电能使用量的仪表，而电能表698协议就是一种通信协议，它的作用是让电能表和其他设备之间的通信更加高效可靠。

下面我们来具体了解一下电能表698协议。

一、电能表698协议介绍电能表698协议是指《多功能电能表通信协议》（简称DL/T 698.45-2009），是由中国电力工业协会制定的一个通信规范。

该协议规定了电能表与其他设备之间的通信方式、通信协议以及通信参数等，使得电能表能够准确地记录电能使用量，并将记录的数据传输到其他设备中进行处理分析。

二、电能表698协议的特点1.高效可靠电能表698协议采用高速、大容量的通信方式，能够实现高效可靠的数据传输。

即使在恶劣的环境下，该协议也能够确保数据传输的成功率和准确性。

2.灵活性强电能表698协议具有灵活性强的特点，能够适应不同的通信需求。

该协议支持多种通信方式，并且可以根据实际需求进行灵活配置。

此外，该协议还支持设备自身的诊断和故障排除，能够提高设备的故障处理效率。

3.安全性高电能表698协议具备高度的安全性，采用了多种安全机制来保护数据的安全。

该协议支持数据加密、会话密钥管理等安全措施，能够有效地保护数据的机密性、完整性和可靠性。

三、电能表698协议的应用电能表698协议广泛应用于电力系统的各个领域，包括电力生产、输配电、用电管理等。

具体应用包括：1.电能计量和监测：电能表能够准确地记录电能使用量和相关参数，并将记录的数据传输到其他设备中进行处理分析，以实现对电能的计量和监测。

2.电网运行控制：电能表能够通过与其他设备的通信，实现电网的运行控制和优化，以提高电网的运行效率和稳定性。

3.用电管理：电能表能够实现对电能使用量的实时监测和控制，以帮助用户实现用电计划的合理制定和管理。

四、结论综上所述，电能表698协议是一种高效可靠、灵活性强、安全性高的通信协议，其广泛应用于电力系统的各个领域，对于保障电力系统的安全稳定运行具有重要意义。

数字控制板在低压电力控制中的通信协议选择与应用随着数字化技术的快速发展，数字控制板在低压电力控制系统中的应用越来越广泛。

数字控制板通过通信协议与其他设备进行数据交换，实现对电力控制系统的准确监测和精确控制。

在选择适合的通信协议时，需考虑到通信速度、数据传输稳定性以及设备的兼容性等因素。

本文将重点介绍数字控制板在低压电力控制中的通信协议选择与应用。

一、通信协议的选择原则选择适合的通信协议是数字控制板在低压电力控制中的关键一步。

以下是通信协议选择的原则：1. 兼容性：通信协议需要能够与已有设备相兼容，确保数据的正常传输和交换。

2. 速度：通信协议的传输速度需要满足实时数据传输的要求，以保证低压电力控制系统能够及时响应和控制。

3. 稳定性：通信协议需要具有良好的稳定性，能够在复杂的工作环境下保证数据的准确传输，避免因通信故障导致系统发生错误。

4. 安全性：低压电力控制系统处理的是重要的电力设备，通信协议需要具备一定的安全性，防止数据泄露或被非法篡改。

5. 可扩展性：通信协议应具有一定的可扩展性，能够应对系统的扩容和升级需求。

二、常用的通信协议及其应用1. MODBUS协议：MODBUS是一种常用的串行通信协议，灵活性高且成本较低，被广泛应用于数字控制板在低压电力控制中。

MODBUS协议通过RS-485总线通信，支持点对点和多点通信模式，适用于中小型低压电力控制系统。

2. Profibus协议：Profibus是一种高速通信协议，可以实现实时数据通信和远程监测控制。

Profibus协议适用于大型低压电力控制系统，可连接多个数字控制板，并能够与其他设备进行高速数据交换。

3. Ethernet/IP协议：Ethernet/IP协议是一种基于以太网的工业自动化通信协议，具有高速、可靠和安全的特点。

Ethernet/IP协议适用于复杂的低压电力控制系统，可实现多设备之间的实时数据交换和控制命令传输。

4. CAN协议：CAN（Controller Area Network）协议是一种广泛应用于工业自动化领域的通信协议，具有高可靠性和抗干扰能力。
