1.09级液压传动课程期末考试试卷A

液压传动期末考试卷一、单项选择题：每题2分，共30分。

液压系统是利用液体的_______来传达动力和信号的。

A．动能B．位能C．压力能D．热能我国油液牌号是以40℃时油液的均匀______来表示的。

A．动力粘度B．运动粘度C．相对粘度D．恩式粘度3.真空度是指_______。

A．绝对压力与相对压力的差值B．大气压力与相对压力的差值C．绝对压力高于大气压力时，该绝对压力与大气压力的差值D．绝对压力低于大气压力时，该绝对压力与大气压力的差值在同一管道中，分别用Re层流、Re临界、Re紊流表示层流、临界、紊流时的雷诺数，那么三者的关系是______。

A．Re层流＜Re临界＜Re紊流B．Re层流=Re临界=Re紊流C．Re紊流＜Re临界＜Re 层流D．Re临界＜Re层流＜Re紊流连续性方程是______在流体力学中的表达形式。

A．质量守恒定律B．能量守恒定律C．动量定理D．以上都不是液体流动时，对压力损失影响最大的是______。

A．液体粘度B．管路长度C．管道内径D．液体速度7.修长孔的流量计算公式为 q=πd4p n/(128μl)，此中修长孔前后压差p的次数n=______。

A．1/2B．1C．2D．38.液压泵在连续运行时同意使用的最高工作压力称为______。

A．工作压力B．额定压力C．最大压力D．吸入压力9.外啮合齿轮泵吸油口比压油口做得大，主假如为了______。

A．防备困油B．减少流量泄露C．减小径向不均衡力D．增大吸油能力限制齿轮泵压力提升的主要要素为_______。

A．流量不均B．困油现象C．径向力不均衡D．流量泄露以下列图形符号中表示单向定量马达的是______。

A．B．C．D．12.液压马达的实质工作压力取决于______。

A．输入的实质流量B．输出转速C．额定压力D．外负载液压系统中的液压缸属于______。

A．动力元件B．履行元件C．控制调理元件D．协助元件液压缸的面积必定，则其运动速度取决于______。

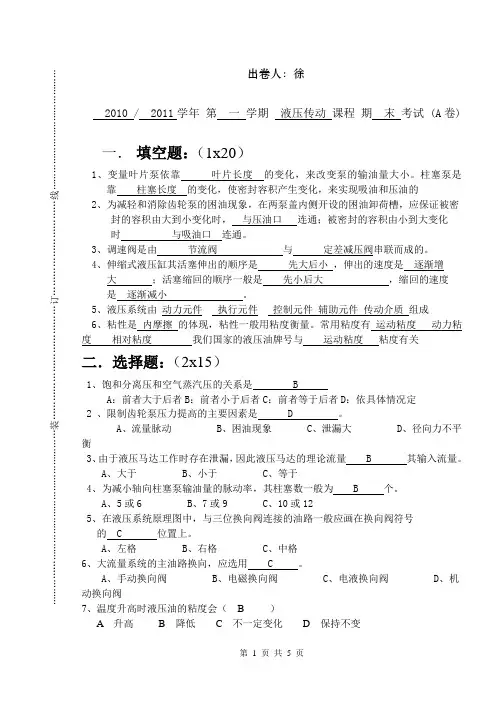

2010 / 2011学年第一学期液压传动课程期末考试 (A卷) 一．填空题：（1x20）1、变量叶片泵依靠叶片长度的变化，来改变泵的输油量大小。

柱塞泵是靠柱塞长度的变化，使密封容积产生变化，来实现吸油和压油的2、为减轻和消除齿轮泵的困油现象，在两泵盖内侧开设的困油卸荷槽，应保证被密封的容积由大到小变化时，与压油口连通；被密封的容积由小到大变化时与吸油口连通。

3、调速阀是由节流阀与定差减压阀串联而成的。

4、伸缩式液压缸其活塞伸出的顺序是先大后小，伸出的速度是逐渐增大；活塞缩回的顺序一般是先小后大，缩回的速度是逐渐减小。

5、液压系统由动力元件执行元件控制元件辅助元件传动介质组成6、粘性是内摩擦的体现，粘性一般用粘度衡量。

常用粘度有运动粘度动力粘度相对粘度我们国家的液压油牌号与运动粘度粘度有关二．选择题：（2x15）1、饱和分离压和空气蒸汽压的关系是 BA：前者大于后者B：前者小于后者C：前者等于后者D：依具体情况定2 、限制齿轮泵压力提高的主要因素是 D 。

A、流量脉动B、困油现象C、泄漏大D、径向力不平衡3、由于液压马达工作时存在泄漏，因此液压马达的理论流量 B 其输入流量。

A、大于B、小于C、等于4、为减小轴向柱塞泵输油量的脉动率，其柱塞数一般为 B 个。

A、5或6B、7或9C、10或125、在液压系统原理图中，与三位换向阀连接的油路一般应画在换向阀符号的 C 位置上。

A、左格B、右格C、中格6、大流量系统的主油路换向，应选用 C 。

A、手动换向阀B、电磁换向阀C、电液换向阀D、机动换向阀7、温度升高时液压油的粘度会（ B ）A 升高B 降低C 不一定变化D 保持不变8、机床中工件夹紧油路常采用减压回路，当工件夹紧时，其电磁换向阀应处于B 状态。

A、通电B、断电9、液压缸差动连接工作时，缸的（ A ），缸的（D）。

A.运动速度增加了B.输出力增加了C.运动速度减少了D.输出力减少了10、双活塞杆液压缸，当活塞杆固定，缸与运动部件连接时，运动件的运动范围略大于液压缸有效行程的 B 倍。

液压传动技术期末考试试题### 液压传动技术期末考试试题#### 一、选择题（每题2分，共20分）1. 液压传动系统中，______是用来控制油液流动方向的元件。

A. 液压泵B. 液压缸C. 液压阀D. 液压马达2. 下列哪个不是液压系统的基本组成元件？A. 油箱B. 管道C. 传感器D. 过滤器3. 液压泵的主要功能是提供______。

A. 压力B. 流量C. 力D. 速度4. 液压缸的工作原理是利用______产生运动。

A. 压力差B. 体积差C. 温度差D. 质量差5. 在液压系统中，______是用来储存油液的。

A. 液压泵B. 液压缸C. 油箱D. 液压阀...（此处省略其他选择题）#### 二、填空题（每空1分，共10分）1. 液压系统中的压力损失主要包括______、______和______。

2. 液压缸的类型包括______、______和______等。

3. 液压系统中的______是用来控制油液流动方向和压力的。

4. 液压传动系统的优点之一是______。

#### 三、简答题（每题10分，共20分）1. 简述液压传动系统的工作原理。

2. 液压系统故障诊断的基本方法有哪些？#### 四、计算题（每题15分，共30分）1. 已知液压缸的活塞直径为200mm，活塞杆直径为100mm，系统压力为10MPa，求液压缸的输出力。

2. 某液压系统中，液压泵的流量为50L/min，系统压力为15MPa，求液压泵的功率。

#### 五、论述题（20分）论述液压传动技术在现代工业中的应用及其发展趋势。

答案示例：#### 一、选择题1. C2. C3. B4. A5. C#### 二、填空题1. 沿程损失、局部损失、流速损失2. 单作用缸、双作用缸、伸缩缸3. 液压阀4. 高效率#### 三、简答题1. 液压传动系统利用液体作为工作介质，通过液压泵将机械能转换为液体的压力能，然后通过液压缸或液压马达将压力能转换为机械能，实现力和运动的传递。

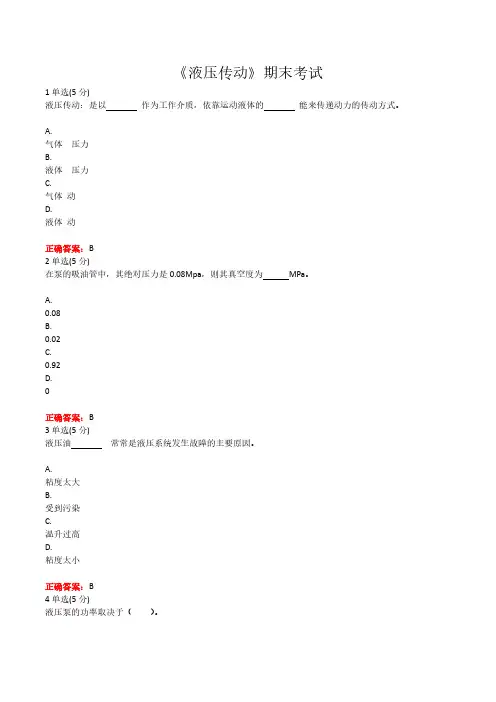

《液压传动》期末考试1单选(5分)液压传动：是以作为工作介质，依靠运动液体的能来传递动力的传动方式。

A.气体压力B.液体压力C.气体动D.液体动正确答案：B2单选(5分)在泵的吸油管中，其绝对压力是0.08Mpa，则其真空度为MPa。

A.0.08B.0.02C.0.92D.正确答案：B3单选(5分)液压油常常是液压系统发生故障的主要原因。

A.粘度太大B.受到污染C.温升过高D.粘度太小正确答案：B4单选(5分)液压泵的功率取决于（）。

A.流量和外载荷B.额定压力和额定流量C.流量和速度D.最大压力和最大转速正确答案：A5单选(5分)为了消除齿轮泵困油现象造成的危害，通常采用的措施是：【】A.使齿轮啮合处的重叠系数小于1B.增大齿轮两侧面与两端面之间的轴向间隙C.在两端泵端盖上开卸荷槽D.增大齿轮啮合线处的间隙正确答案：C6单选(5分)同一转速情况下，改变单作用叶片泵的可以改变它的排量。

A.斜盘倾角B.偏心距C.旋转方向D.偏心方向正确答案：B7单选(5分)轴向柱塞泵配油盘安装位置不对，出现了一定角度的偏转，可能会产生何种影响？A.困油现象加重B.无法正常工作C.效率显著降低D.困油现象消失正确答案：C8单选(5分)已知单活塞杆液压缸无杆腔有效作用面积是有杆腔有效作用面积的3倍，液压泵供油流量是q，如果将液压缸差动连接，活塞实现差动快进，那么进入无杆腔的流量是（）。

A.0.5qB.2qC.1.5qD.1.75q正确答案：C9单选(5分)请问哪一个图形符号表示二位三通阀？A.B.C.D.正确答案：D10单选(5分)采用了双向液压锁的汽车起重机支腿油路的换向阀不可选用（）中位机能。

A.Y型B.P型C.O型D.M型正确答案：B11单选(5分)直动式溢流阀的图形符号是（）？A.B.C.D.正确答案：B12单选(5分)先导式减压阀的调定压力是由上的弹簧压力和的压力来决定的；A.先导阀、进口B.主阀、进口C.主阀、液控口D.先导阀、液控口正确答案：D13单选(5分)节流阀的图形符号是？A.B.C.D.正确答案：B14单选(5分)调速阀是由（）和节流阀（）而成。

不平衡径向力相抵消，受力情况较好。

A：单作用；B：双作用7、液压系统油温升高，使油液的粘度（）0A：升高；B：降低；C：不变8、一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用（）;要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（）o A： 0型B： M型C： Y型D： H型9、有两个调整压力分别为5MPa和lOMPa的溢流阀串联在液压泵的出口，泵的出口压力为（）;并联在液压泵的出口，泵的出口压力又为（）oA： 5MPa B： lOMpa C： 15MPa D： 20MPa10、为保证压缩空气的质量，气缸和气马达前必须安装（）;气动仪表或气动逻辑元件前应安装（）。

A：分水滤气器一减压阀一油雾器B：分水滤气器一油雾器一减压阀C：减压阀一分水滤气器一油雾器D：分水滤气器一减压阀三、判断题：（10%）（每空1）1.液压缸活塞运动速度只取决于输入流量的大小，与压力无关。

2.理想流体伯努力方程的物理意义是：在管内作稳定流动的理想流体，在任一截面上的压力能、势能和动能可以互相转换，但其总和不变。

3.液体流动时，其流量连续性方程是能量守恒定律在流体力学中的一种表达形式。

4.雷诺数是判断层流和紊流的依据。

5.定量泵是指输出流量不随泵的输出压力改变的泵。

6.双作用叶片泵因两个吸油窗口、两个压油窗口是对称布置，因此作用在《液压与气压传动》期末考试试卷（A ）一、填空题：（30%）（每空1.5）1、 液压系统中的压力取决于（ ），执行元件的运动速度取决于（ ）。

2、 油液黏度的衡量参数有（ ）、（ ）、（ ）三种。

3、 液压马达可以将（）能转换为（）能。

4、 流体在管道中的流动状态有（ ）、（ ）两种。

5、 液压控制阀是液压系统的控制元件，按其功用分为（）控制阀、（ ）控制阀和（ ）控制阀三大类。

二、选择题：（30%）（每空2'） 1、 受到径向力不平衡的泵是（）。

《液压传动》期末试题成绩_________ 姓名_________ 一、填空题（每空2分，共40分）1．液压传动中，压力决于_____________，速度决定于_____________。

2．液压传动中，__________和____________相乘是液压功率3．我国生产的机械油和液压油采用_____o C时的运动粘度(mm2/s)为其标号。

4．在液压传动系统中，为使问题简化，由液体自重所产生的压力常__________________，一般认为静止液体内各处的压力是___________________。

5．液体流经圆管时，通流截面上各点的流速是不相等的，_____________处流速最大，______________处的流速为零。

6．管路系统总的压力损失等于________________________________________________及___________________________________________之和。

7．方向控制阀的操纵方式有如下五种形式___________________、_________________、_________________、____________________、______________________。

8．溢流阀、减压阀、顺序阀都有__________和___________两种不同的结构形式9．进油路节流调速回路的功率损失由_______________和_______________两部分组成。

二、单选题（每小题2分，共20分）1．压力对粘度的影响是（）A 没有影响B 影响不大C 压力升高，粘度降低D 压力升高，粘度显著升高2．目前，90%以上的液压系统采用（）A 合成型液压液B 石油型液压油C 乳化型液压液D 磷酸脂液3．一支密闭的玻璃管中存在着真空度，下面那个说法是正确的（）A 管内的绝对压力比大气压力大B管内的绝对压力比大气压力小C 管内的相对压力为正值D管内的相对压力等于零4．如果液体流动是连续的，那么在液体通过任一截面时，以下说法正确的是（）A 没有空隙B 没有泄漏C 流量是相等的D 上述说法都是正确的5．在同一管道中，分别用Re紊流、Re临界、Re层流表示紊流、临界、层流时的雷诺数，那么三者的关系是（）A Re紊流< Re临界<Re层流B Re紊流= Re临界=Re层流C Re紊流> Re临界> Re层流D Re临界<Re层流<Re紊流6．有卸荷功能的中位机能是（）A H、K、M型B O、P、Y型C M、O、D型D P、A、X型7．顺序阀的主要作用是（）A 定压、溢流、过载保护B 背压、远程调压C 降低油液压力供给低压部件D 利用压力变化以控制油路的接通或切断8．旁油路节流调速回路在（）时有较高的速度刚度A 重载高速B 重载低速C 轻载低速D 轻载高速9．调速阀可以实现（）A 执行部件速度的调节B 执行部件的运行速度不因负载而变化C 调速阀中的节流阀两端压差保持恒定D 以上都正确10．可以承受负值负载的节流调速回路是（）A 进油路节流调速回路B旁油路节流调速回路C 回油路节流调速回路D 三种回路都可以三、画出下列名称的图形符号（每小题4分，共20分）1 双向定量液压泵2 单向变量液压马达3 液控单向阀4 单向顺序阀5 单向节流阀四、计算题一泵当负载压力为8Mpa时，输出流量为96L/min，而负载压力为10Mpa时，输出流量为94L/min。

液压传动期末考试试题及答案一、选择题（每题2分，共20分）1. 液压传动系统的主要组成部分不包括以下哪一项？A. 泵B. 执行器C. 控制器D. 传感器答案：D2. 液压泵的主要功能是什么？A. 产生压力B. 产生流量C. 转换能量D. 储存能量答案：C3. 下列哪种液压缸属于直线运动缸？A. 单作用缸B. 双作用缸C. 旋转缸D. 摆动缸答案：B4. 液压系统中的溢流阀主要作用是什么？A. 调节压力B. 调节流量C. 保护系统D. 控制方向答案：C5. 液压传动系统中的油温过高会导致什么后果？A. 系统效率提高B. 系统效率降低C. 系统压力增大D. 系统流量减小答案：B6. 液压系统中的节流阀主要用于什么？A. 调节压力B. 调节流量C. 控制方向D. 保护系统答案：B7. 液压缸的活塞杆伸出时，液压缸的工作状态是：A. 单作用B. 双作用C. 静止状态D. 回程状态答案：B8. 液压系统中的油液污染会导致什么问题？A. 系统效率提高B. 系统效率降低C. 系统压力增大D. 系统流量减小答案：B9. 液压系统中的蓄能器主要功能是什么？A. 储存能量B. 调节压力C. 调节流量D. 控制方向答案：A10. 液压系统中的过滤器主要用于什么？A. 储存能量B. 调节压力C. 过滤杂质D. 控制方向答案：C二、填空题（每空2分，共20分）11. 液压传动系统按照能量转换方式可以分为________和________。

答案：静压传动系统；动压传动系统12. 液压泵按照工作原理可以分为________、________和________。

答案：齿轮泵；柱塞泵；叶片泵13. 液压缸按照运动方式可以分为________、________和________。

答案：直线运动缸；旋转运动缸；摆动运动缸14. 液压系统中的________是用来控制油液流动方向的元件。

答案：换向阀15. 液压系统中的________是用来控制油液流动速度的元件。

液压传动期末考试卷一、单项选择题:每小题2分，共30分。

1.液压系统是利用液体的_______来传递动力和信号的。

A．动能B．位能C．压力能D．热能2。

我国油液牌号是以40℃时油液的平均______来表示的。

A．动力粘度B．运动粘度C．相对粘度D．恩式粘度3。

真空度是指_______。

A．绝对压力与相对压力的差值B．大气压力与相对压力的差值C．绝对压力高于大气压力时，该绝对压力与大气压力的差值D．绝对压力低于大气压力时,该绝对压力与大气压力的差值4.在同一管道中,分别用Re层流、Re临界、Re紊流表示层流、临界、紊流时的雷诺数，那么三者的关系是______。

A．Re层流＜Re临界＜Re紊流B．Re层流= Re临界= Re紊流C．Re紊流＜Re临界＜Re层流D．Re临界＜Re层流＜Re紊流5。

连续性方程是______在流体力学中的表达形式.A．质量守恒定律B．能量守恒定律C．动量定理D．以上都不是6.液体流动时，对压力损失影响最大的是______.A．液体粘度B．管路长度C．管道内径D．液体速度7。

细长孔的流量计算公式为q = πd4Δp n/(128μl)，其中细长孔前后压差Δp的次数n = ______。

A．1/2 B．1C．2 D．38.液压泵在连续运转时允许使用的最高工作压力称为______。

A．工作压力B．额定压力C．最大压力D．吸入压力9。

外啮合齿轮泵吸油口比压油口做得大，主要是为了______。

A．防止困油B．减少流量泄漏C．减小径向不平衡力D．增大吸油能力10.限制齿轮泵压力提高的主要因素为_______.A．流量不均B．困油现象C．径向力不平衡D．流量泄漏11。

以下图形符号中表示单向定量马达的是______。

A．B．C．D．12。

液压马达的实际工作压力取决于______。

A．输入的实际流量B．输出转速C．额定压力D．外负载13。

液压系统中的液压缸属于______。

A．动力元件B．执行元件C．控制调节元件D．辅助元件14. 液压缸的面积一定，则其运动速度取决于______。

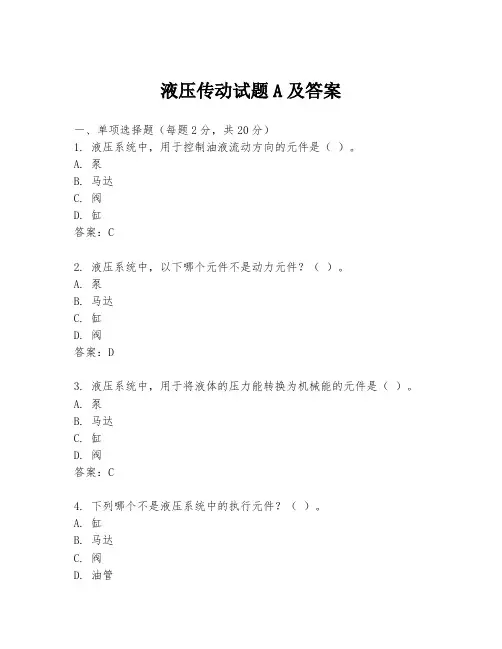

液压传动试题A及答案一、单项选择题（每题2分，共20分）1. 液压系统中，用于控制油液流动方向的元件是（）。

A. 泵B. 马达C. 阀D. 缸答案：C2. 液压系统中，以下哪个元件不是动力元件？（）。

A. 泵B. 马达C. 缸D. 阀答案：D3. 液压系统中，用于将液体的压力能转换为机械能的元件是（）。

A. 泵B. 马达C. 缸D. 阀答案：C4. 下列哪个不是液压系统中的执行元件？（）。

A. 缸B. 马达C. 阀D. 油管5. 液压系统中，用于调节流量的元件是（）。

A. 泵B. 马达C. 流量阀D. 压力阀答案：C6. 液压系统中，用于调节压力的元件是（）。

A. 泵B. 马达C. 流量阀D. 压力阀答案：D7. 液压系统中，以下哪个元件不是控制元件？（）。

A. 泵B. 马达C. 缸D. 阀答案：A8. 液压系统中，用于储存油液的元件是（）。

A. 油箱B. 泵C. 马达D. 缸答案：A9. 液压系统中，用于过滤油液的元件是（）。

B. 马达C. 过滤器D. 缸答案：C10. 液压系统中，用于测量油液压力的元件是（）。

A. 泵B. 马达C. 压力表D. 缸答案：C二、多项选择题（每题3分，共15分）1. 液压系统中，以下哪些元件属于执行元件？（）。

A. 缸B. 马达C. 阀D. 泵答案：AB2. 液压系统中，以下哪些元件属于控制元件？（）。

A. 泵B. 马达C. 阀D. 缸答案：C3. 液压系统中，以下哪些元件属于动力元件？（）。

A. 泵B. 马达D. 阀答案：A4. 液压系统中，以下哪些元件用于调节油液流动？（）。

A. 泵B. 马达C. 流量阀D. 压力阀答案：AC5. 液压系统中，以下哪些元件用于储存油液？（）。

A. 油箱B. 泵C. 马达D. 缸答案：A三、判断题（每题2分，共10分）1. 液压系统中，泵是用于储存油液的元件。

（）答案：错误2. 液压系统中，马达是用于将液体的压力能转换为机械能的元件。

液压传动期末考试题及答案一、单项选择题（每题2分，共20分）1. 液压传动系统由哪些基本部分组成？A. 泵、缸、控制阀B. 泵、缸、管道C. 泵、缸、马达D. 泵、缸、控制阀、管道、油箱2. 液压泵的主要功能是什么？A. 产生压力B. 产生流量C. 产生动力D. 产生压力和流量3. 液压缸的主要作用是什么？A. 储存液压油B. 转换能量C. 产生运动D. 控制流量4. 液压系统中控制阀的作用是什么？A. 控制压力B. 控制流量C. 控制方向D. 控制压力、流量和方向5. 液压传动系统的优点有哪些？A. 结构简单，成本低廉B. 重量轻，体积小C. 易于实现自动化控制D. 所有以上选项6. 液压油的主要作用是什么？A. 传递能量B. 冷却C. 润滑D. 所有以上选项7. 液压系统中的溢流阀主要作用是什么？A. 调节流量B. 调节压力C. 保护系统D. 启动液压泵8. 液压系统中的节流阀主要作用是什么？A. 调节压力B. 调节流量C. 保护系统D. 启动液压泵9. 液压系统中的换向阀主要作用是什么？A. 调节压力B. 调节流量C. 控制油液流动方向D. 启动液压泵10. 液压传动系统与机械传动系统相比，哪个具有更好的过载保护性能？A. 机械传动系统B. 液压传动系统C. 两者相同D. 无法比较答案：1.D 2.D 3.C 4.D 5.D 6.D 7.C 8.B 9.C 10.B二、简答题（每题10分，共40分）1. 简述液压传动系统的工作原理。

答案：液压传动系统的工作原理基于帕斯卡定律，即在封闭容器内，压力传递是均匀的。

液压泵将机械能转换为液体的压力能，液体通过管道输送到液压缸或马达，在那里压力能转换为机械能，从而驱动负载运动。

2. 液压传动系统主要由哪些部件组成？答案：液压传动系统主要由以下部件组成：液压泵、液压缸、控制阀、管道、油箱、过滤器、冷却器等。

3. 液压传动系统有哪些主要优点？答案：液压传动系统的主要优点包括：能提供较大的力和扭矩，响应速度快，易于实现自动化控制，结构紧凑，重量轻，体积小，过载保护性能好等。

一。

填空（每空2分,共20分）1、液压系统是由动力装置、执行装置、控制调节装置、辅助装置四部分组成，其传动介质是液压油.2、层流和紊流由雷诺数Re确定的液体的两种流动状态。

当__Re〈Rec时为层流，当Re>Rec时为紊流。

3、调速回路分为节流调速回路、容积调速回路、容积节流调速回路。

二、简答题（每题5分，共15分)1、什么是油泵的困油现象？（3分）并说明困油引起的后果(2分）油泵的困油现象是指当齿轮啮合时，前一对齿轮还没分开,后一对齿轮已经啮合，从而导致一部份油液困在两者之间，且不与吸油口与压油口连通且当齿轮转动时，压力增高，油液膨胀。

后果:当困油容积变小，压力变大，油液从缝隙中挤出，产生热量，从而影响机构的耐用度，当困油容积变大，产生局部真空，形成气泡，造成气穴从而使工件加工产生噪音。

2、中位机能：对三位换向阀来说,当阀芯处于阀体的中间对称位置时，阀体上各油口连通（接）形式叫做中位机能.（5分)3、气穴现象：在液压系统中，当流动液体某处的压力低于空气分离压时,原先溶解在液体中的空气就会游离出来，使液体中产生大量气泡，这种现象称为气穴现象。

（5分）三、计算题（共2小题24分）1、（16分）在图1所示的油路中已知负载F=9000牛顿,液压缸无杆腔面积A1=50cm2，有杆腔面积A2=20 cm2，节流阀开口面积A T=0。

02 cm2,节流孔近似薄壁小孔,其前后的压差△P=4×105P A,背压阀的调整压力P b=5×105 P A,当活塞向右运动时，若通过换向阀和管道的压力损失不计。

薄壁小孔流量Q1=K A TρP　∆2 ,K=0。

62 ,ρ=900 kg/m3试求:1）液压缸进油腔的工作压力P1 (2分）2）液压缸回油腔的工作压力P b (2分)3)溢流阀的调整压力P y （2分）4)进入液压缸的流量Q1 (2分)5）通过溢流阀溢回油箱的流量Q y (2分）6）通过背压阀排入油箱的流量Q b （2分）7）活塞向右运动的速度v （3分）8）ηpv=0。
