下载文档原格式

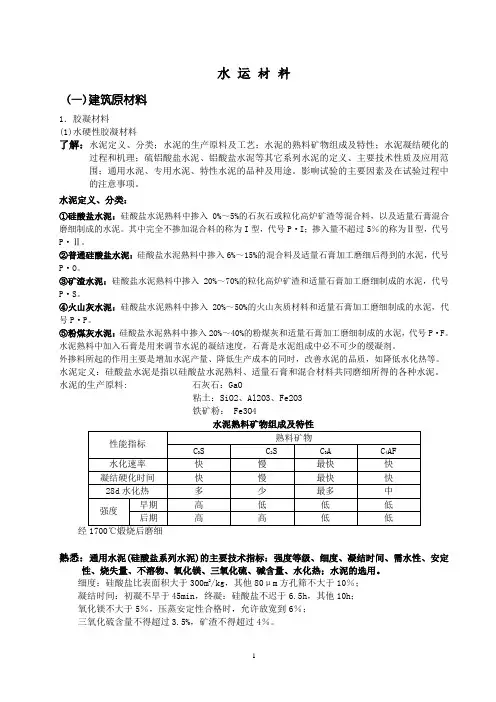

水运材料(一)建筑原材料1．胶凝材料(1)水硬性胶凝材料了解：水泥定义、分类；水泥的生产原料及工艺；水泥的熟料矿物组成及特性；水泥凝结硬化的过程和机理；硫铝酸盐水泥、铝酸盐水泥等其它系列水泥的定义、主要技术性质及应用范围；通用水泥、专用水泥、特性水泥的品种及用途。
影响试验的主要因素及在试验过程中的注意事项。
水泥定义、分类：①硅酸盐水泥：硅酸盐水泥熟料中掺入0%～5%的石灰石或粒化高炉矿渣等混合料，以及适量石膏混合磨细制成的水泥。
其中完全不掺加混合料的称为I型，代号P·I；掺入量不超过5％的称为Ⅱ型，代号P·Ⅱ。
②普通硅酸盐水泥：硅酸盐水泥熟料中掺入6%～15%的混合料及适量石膏加工磨细后得到的水泥，代号P·O。
③矿渣水泥：硅酸盐水泥熟料中掺入20%～70%的粒化高炉矿渣和适量石膏加工磨细制成的水泥，代号P·S。
④火山灰水泥：硅酸盐水泥熟料中掺入20%～50%的火山灰质材料和适量石膏加工磨细制成的水泥，代号P·P。
⑤粉煤灰水泥：硅酸盐水泥熟料中掺入20%～40%的粉煤灰和适量石膏加工磨细制成的水泥，代号P·F。
水泥熟料中加入石膏是用来调节水泥的凝结速度，石膏是水泥组成中必不可少的缓凝剂。
外掺料所起的作用主要是增加水泥产量、降低生产成本的同时，改善水泥的品质，如降低水化热等。
水泥定义：硅酸盐水泥是指以硅酸盐水泥熟料、适量石膏和混合材料共同磨细所得的各种水泥。
水泥的生产原料: 石灰石：GaO粘土：SiO2、Al2O3、Fe2O3铁矿粉： Fe3O4水泥熟料矿物组成及特性熟悉：通用水泥(硅酸盐系列水泥)的主要技术指标：强度等级、细度、凝结时间、需水性、安定性、烧失量、不溶物、氧化镁、三氧化硫、碱含量、水化热；水泥的选用。
细度：硅酸盐比表面积大于300m2/kg，其他80μm方孔筛不大于10％；凝结时间：初凝不早于45min，终凝：硅酸盐不迟于6.5h，其他10h；氧化镁不大于5％，压蒸安定性合格时，允许放宽到6％；三氧化硫含量不得超过3.5%，矿渣不得超过4％。
第五单元：水路运输作业技能训练模块一：水路货物运输基本知识【教学重点难点】1、水路货物运输的四种工具；2、水路运输经营的营运方式【教学训练方法】案例教学法、技能训练法、网上学习法【教学训练时数】1课时【教学导入案例】人类与生俱来的好奇心使得人们总有越过江河、湖泊甚至大海去探索新天地的愿望。
正是这些原因促使人类的祖先发明了木筏、独木舟等水上交通工具，并借助帆来利用丰富的风力资源。
当然，仅仅靠风驱动是不够的。
所以人们还发明了桨。
把帆、桨装在独木舟上，就成了最原始的帆船。
对于那些进行海上贸易的人们来说，对帆船的要求就更高了，因此，船的不断发展促进了水路运输的快速发展。
本单元内容主要介绍我国内河航运的有关知识。
【技能训练目的】1、明确水路运输在我国运输领域中的地位及其现状、未来的发展趋势；2、清楚水路货物运输的四种工具；3、知道水路运输经营的营运方式，具有良好的职业操守，严谨的工作作风；4、具有人际沟通和团队合作协调能力。
【技能训练准备】【课外拓展知识】【相关的理论知识】一、水路运输的发展从远古的独木舟发展到现代化的运输船舶，大体经历了舟筏时代、帆船时代和轮船时代。
•舟筏时代•帆船时代•轮船时代二、我国内河航运的现状（一）我国主要的内河航道我国的内河运输主要分布在长江水系、珠江水系和京杭运河，货运量分别占全国总量的40%、15.5%和21.5%。
1．长江水运干线长江水运干线，上起云南水富，下至上海长江口,全长2838公里，是我国唯一贯穿东、中、西部的交通大通道，是沿江经济快速发展的重要依托，长江南京至长江口通航水深由7米提高到10米，可通航3万吨级海轮，5万吨级海轮可乘潮通航，第五代集装箱船和10万吨级散货船乘潮可进入上海港；南京至武汉可通航5000吨级海轮；武汉至重庆可通航1000-1500吨级驳船或3000-9000吨级船队；重庆以上可通航500-1000吨级船舶。
2．珠江水运干线珠江水运干线由上游西南水运出海南线右江通道、中线红水河通道、北线柳黔江通道经西江接珠江三角洲航道网组成，是沟通我国西南、华南地区出海大通道。
⽔运概论基础知识复习材料第⼀章交通运输概述⼀、交通运输的起源与发展1.主要的运输⽅式；公路、铁路、⽔路、航空、管道⼆、交通运输的供给与需求特点1.需求特点：派⽣性需求；不平衡性；多样性与复杂性；2.供给特点：产品的⽆形性；（货物的位移）不可存储性三、五种运输⽅式的技术经济评价1.送达速度2.运输⼯具的容量及线路的运输能⼒3.运输成本基础设施成本转运设备成本营运成本作业成本4.经济⾥程5.环境保护⼀、现状1.地理位置（1）岛屿多呈列，岛式排列，形成众多列岛，并将海域分割成众多的海区、⽔道（2 ）⼤岛少，⼩岛多，住⼈岛少，⽆⼈岛多2. 主要岛屿情况（1）⾈⼭岛（2）岱⼭岛（3）六横岛（4）⾦塘岛（5）朱家尖岛（6）衢⼭岛（7）桃花岛（8）⼤长涂⼭（9）秀⼭岛（10）泗礁⼭（11）虾峙岛（12）登步岛（13）普陀⼭（14）⼩长涂⼭3. 航门、⽔道情况4. 港⼝锚地及设施5. 洋⼭港区6.客运（1）轮渡鸭蛋⼭－⽩峰沥港－镇海沙岙－郭巨普陀⼭—⽩峰（2）航线李柱⼭—芦潮港定海—上海普陀⼭—上海岱⼭—上海⼆、综合运输的建设1.公路建设（1）⼤陆连岛⼯程（2）⾈⼭本岛到岱⼭⾄⼤⼩洋⼭⼤陆连岛⼯程（3）朱家尖⾄六横⾄宁波⼤陆连岛⼯程（4）⾈⼭本岛建⽴“⼀环三纵”的公路系统2.航空运输3.港⼝建设4.岛际运输第⼆章⽔路运输资源⼀、世界航线的分布（1）太平洋航线远东——北美西海岸远东——加勒⽐、北美东海岸远东——南美西海岸远东——东南亚远东——澳⼤利亚、新西兰澳⼤利亚、新西兰——北美东、西海岸（2）太西洋航线西北欧——北美东海岸西北欧、北美东海岸——加勒⽐西北欧、北美东海岸——地中海、苏伊⼠运河——亚太西北欧、地中海——南美东海岸西北欧、北美东海岸——好望⾓——远东南美东海岸——好望⾓——远东（3）印度洋航线波斯湾——好望⾓——西欧、北美波斯湾——东南亚——⽇本波斯湾——苏伊⼠运河——地中海——西欧、北美⼆、我国⽔运资源的分布（1）沿海运输航线北⽅航区：航线以⼤连、上海为中⼼南⽅航区：航线以⼴州为中⼼（2）远洋运输航线东⾏⽅向：我国沿海港⼝——⽇本——太平洋——南美、北美西⾏⽅向：我国沿海港⼝——新加坡——印度洋——西亚、欧洲、⾮洲南⾏⽅向：我国沿海港⼝——东南亚、澳洲北⾏⽅向：我国沿海港⼝——⽇本、韩国、俄罗斯东部三、航道与⽔⽂——航道是供规定尺度船舶安全航⾏的⽔道。

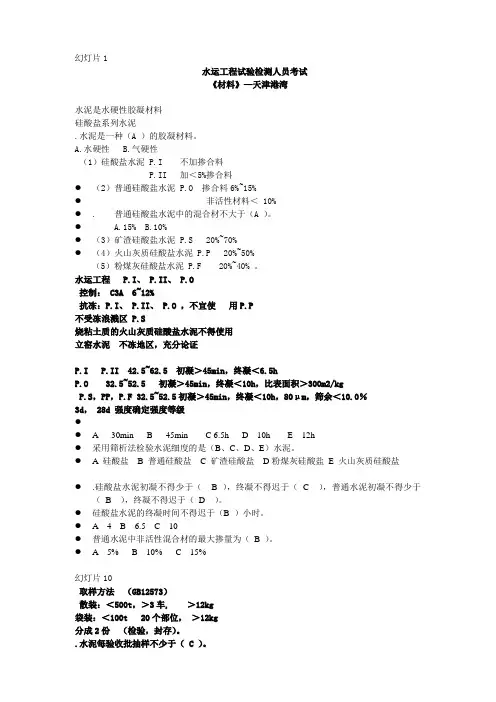

幻灯片1水运工程试验检测人员考试《材料》—天津港湾水泥是水硬性胶凝材料硅酸盐系列水泥.水泥是一种（A ）的胶凝材料。
A.水硬性B.气硬性（1）硅酸盐水泥 P.I 不加掺合料P.II 加＜5%掺合料●（2）普通硅酸盐水泥 P.O 掺合料6%~15%●非活性材料＜ 10%●. 普通硅酸盐水泥中的混合材不大于（A ）。
● A.15% B.10%●（3）矿渣硅酸盐水泥 P.S 20%~70%●（4）火山灰质硅酸盐水泥 P.P 20%~50%（5）粉煤灰硅酸盐水泥 P.F 20%~40% 。
水运工程P.I、P.I I、P.O控制：C3A6~12%抗冻：P.I、P.I I、P.O，不宜使用P.P不受冻浪溅区P.S烧粘土质的火山灰质硅酸盐水泥不得使用立窑水泥不冻地区，充分论证P.I P.I I42.5~62.5初凝＞45m i n，终凝＜6.5hP.O32.5~52.5初凝＞45m i n，终凝＜10h，比表面积＞300m2/k gP.S，P P，P.F32.5~52.5初凝＞45m i n，终凝＜10h，80μm，筛余＜10.0％3d，28d强度确定强度等级●● A 30min B 45min C 6.5h D 10h E 12h●采用筛析法检验水泥细度的是（B、C、D、E）水泥。
● A 硅酸盐 B 普通硅酸盐 C 矿渣硅酸盐D粉煤灰硅酸盐E 火山灰质硅酸盐●.硅酸盐水泥初凝不得少于（ B ），终凝不得迟于（ C ），普通水泥初凝不得少于（ B ），终凝不得迟于（D ）。
●硅酸盐水泥的终凝时间不得迟于（B ）小时。
● A 4 B 6.5 C 10●普通水泥中非活性混合材的最大掺量为（B ）。
● A 5% B 10% C 15%幻灯片10取样方法（G B12573）散装：＜500t，＞3车,＞12k g袋装：＜100t20个部位，＞12k g分成2份（检验，封存）。
.水泥每验收批抽样不少于（C）。
A5㎏B10㎏C12㎏幻灯片11●合格品●不合格品：细度、终凝时间、不溶物、烧失量中的任一项●P.I P.I I混合材掺量超标●P.O强度低于规定●P.S P.P P.F细度终凝时间的任一项●水泥包装：品种，强度等级，生产者名称，出厂编号不全●废品：M g O，S O3，初凝时间，安定性任一幻灯片12●.影响水泥安定性不良的有害成份是（A ）。

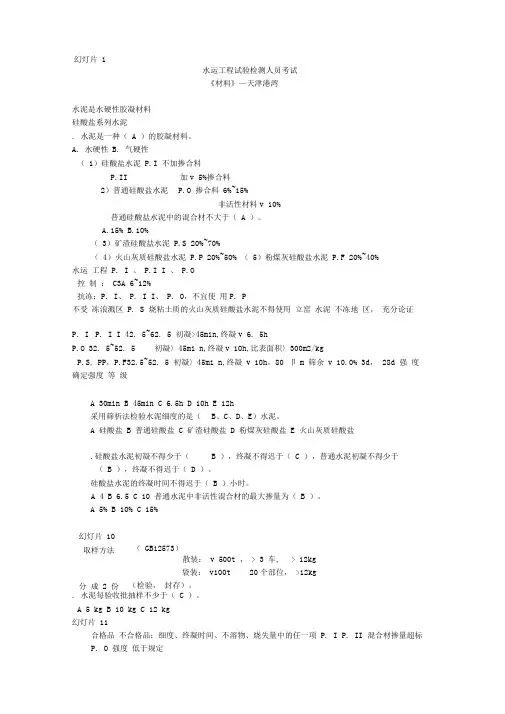

水运工程试验检测人员考试 《材料》—天津港湾水泥是水硬性胶凝材料 硅酸盐系列水泥. 水泥是一种（ A ）的胶凝材料。
A. 水硬性 B. 气硬性（ 1）硅酸盐水泥 P.I 不加掺合料P.II 加v 5%掺合料P.O 掺合料 6%~15%非活性材料v 10%普通硅酸盐水泥中的混合材不大于（ A ）。
A.15%B.10%（ 3）矿渣硅酸盐水泥 P.S 20%~70%（ 4）火山灰质硅酸盐水泥 P.P 20%~50% （ 5）粉煤灰硅酸盐水泥 P.F 20%~40% 水运 工程 P. I 、 P.I I 、 P.O 控 制 ： C3A 6~12%抗冻：P. I 、 P. I I 、 P. O ，不宜使 用P. P不受 冻浪溅区 P. S 烧粘土质的火山灰质硅酸盐水泥不得使用 立窑 水泥 不冻地 区， 充分论证P. I P. I I 42. 5~62. 5 初凝>45min ,终凝v 6. 5h P.O 32. 5~52. 5初凝〉45mi n ,终凝v 10h ,比表面积〉300m2/kgP.S , PP ，P.F32.5~52. 5 初凝〉45mi n ,终凝 v 10h ，80 卩 m 筛余 v 10.0% 3d ， 28d 强 度确定强度 等 级A 30minB 45minC 6.5hD 10hE 12h采用筛析法检验水泥细度的是（ B 、C 、D 、E ）水泥。
A 硅酸盐B 普通硅酸盐C 矿渣硅酸盐D 粉煤灰硅酸盐E 火山灰质硅酸盐 .硅酸盐水泥初凝不得少于（B ），终凝不得迟于（C ），普通水泥初凝不得少于（ B ），终凝不得迟于（ D ）。
硅酸盐水泥的终凝时间不得迟于（ B ）小时。
A 4B 6.5C 10 普通水泥中非活性混合材的最大掺量为（ B ）。
A 5% B 10% C 15%幻灯片 10 取样方法（ GB12573）散装： v 500t ， > 3 车, > 12kg袋装： v100t20个部位， >12kg分 成 2 份 （检验， 封存）。
2024年幼儿大班《巧运水》科学教案一、教学内容本节课选自2024年幼儿大班科学教材第四章《水的奥秘》中的第三节《巧运水》。
详细内容包括：了解水的基本特性，掌握水的运输方法，探索水的流动现象，培养节约用水意识。
二、教学目标1. 了解水的基本特性，知道水是无色、无味、透明的液体。
2. 学会使用不同的工具运输水，掌握水的运输方法。
3. 通过实践操作，观察水的流动现象，培养观察力和动手能力。
4. 增强节约用水意识，养成节约用水的好习惯。
三、教学难点与重点教学难点：水的运输方法及流动现象的观察。
教学重点：了解水的基本特性，培养节约用水意识。
四、教具与学具准备教具：水、容器、水管、水泵、小船、漏斗、瓶子等。
学具：每组一份水、容器、水管、小船、漏斗、瓶子等。
五、教学过程1. 实践情景引入（5分钟）教师出示一个装满水的容器，提问：“大家看看这个容器里装的是什么？谁能想办法把水运到另一个地方去呢？”2. 例题讲解（10分钟）教师讲解水的特性，示范使用不同工具运输水的方法，如用瓶子、漏斗、水管等。
3. 随堂练习（10分钟）学生分组进行实践操作，尝试使用不同的工具运输水，观察水的流动现象。
5. 情景剧表演（5分钟）学生分组表演情景剧，展示水的运输方法及节约用水的重要性。
6. 活动延伸（5分钟）教师出示水泵，引导学生思考水泵的工作原理，激发学生探索欲望。
六、板书设计1. 水的特性：无色、无味、透明2. 水的运输方法：瓶子、漏斗、水管等3. 节约用水：从我做起七、作业设计（1）水有哪些特性？（2）你学会了几种水的运输方法？（3）在生活中，你是如何节约用水的？2. 答案：（1）水是无色、无味、透明的液体。
（2）我学会了用瓶子、漏斗、水管等工具运输水。
（3）例如：洗澡时关闭水龙头，洗菜水用来浇花等。
八、课后反思及拓展延伸1. 教师反思：本节课通过实践操作，学生掌握了水的特性和运输方法，但在引导节约用水方面还需加强。
2. 拓展延伸：组织学生参观自来水厂，了解水的净化过程，增强节约用水意识。
水运材料(一)建筑原材料1．胶凝材料(1)水硬性胶凝材料了解：水泥定义、分类；水泥的生产原料及工艺；水泥的熟料矿物组成及特性；水泥凝结硬化的过程和机理；硫铝酸盐水泥、铝酸盐水泥等其它系列水泥的定义、主要技术性质及应用范围；通用水泥、专用水泥、特性水泥的品种及用途。
影响试验的主要因素及在试验过程中的注意事项。
水泥定义、分类：①硅酸盐水泥：硅酸盐水泥熟料中掺入0%～5%的石灰石或粒化高炉矿渣等混合料，以及适量石膏混合磨细制成的水泥。
其中完全不掺加混合料的称为I型，代号P²I；掺入量不超过5％的称为Ⅱ型，代号P²Ⅱ。
②普通硅酸盐水泥：硅酸盐水泥熟料中掺入6%～15%的混合料及适量石膏加工磨细后得到的水泥，代号P²O。
③矿渣水泥：硅酸盐水泥熟料中掺入20%～70%的粒化高炉矿渣和适量石膏加工磨细制成的水泥，代号P²S。
④火山灰水泥：硅酸盐水泥熟料中掺入20%～50%的火山灰质材料和适量石膏加工磨细制成的水泥，代号P²P。
⑤粉煤灰水泥：硅酸盐水泥熟料中掺入20%～40%的粉煤灰和适量石膏加工磨细制成的水泥，代号P²F。
水泥熟料中加入石膏是用来调节水泥的凝结速度，石膏是水泥组成中必不可少的缓凝剂。
外掺料所起的作用主要是增加水泥产量、降低生产成本的同时，改善水泥的品质，如降低水化热等。
水泥定义：硅酸盐水泥是指以硅酸盐水泥熟料、适量石膏和混合材料共同磨细所得的各种水泥。
水泥的生产原料: 石灰石：GaO粘土：SiO2、Al2O3、Fe2O3铁矿粉： Fe3O4水泥熟料矿物组成及特性熟悉：通用水泥(硅酸盐系列水泥)的主要技术指标：强度等级、细度、凝结时间、需水性、安定性、烧失量、不溶物、氧化镁、三氧化硫、碱含量、水化热；水泥的选用。
细度：硅酸盐比表面积大于300m2/kg，其他80μm方孔筛不大于10％；凝结时间：初凝不早于45min，终凝：硅酸盐不迟于6.5h，其他10h；氧化镁不大于5％，压蒸安定性合格时，允许放宽到6％；三氧化硫含量不得超过3.5%，矿渣不得超过4％。
#水泥#1安定性影响因素：1）掺加石膏时带进的三氧化硫（SO3）；2)煅烧时残存的游离氧化镁MgO和游离氧化钙CaO；3)测定水泥的安定性使用沸煮法只是测定游离氧化钙 CaO的影响；4)对于游离氧化镁MgO 只有压蒸条件下才起作用；5)加石膏时带进的三氧化硫（SO3）的影响是长期有水条件下才表现出来；6)所以技术要求限制三氧化硫（SO3）和游离氧化镁MgO的含量。
试验目的：通过试验可以判定一些有害成分（如游离的CaO,MgO以及SO3等）在水泥水化凝固过程中，是否引起体积的变化，而产生膨胀破坏现象；仪器设备：沸煮箱410*240*310mm；雷氏夹：挂300g砝码，尖端间距为17.5±2.5mm，去掉，能复原；膨胀测定仪及其他安定性试验步骤：A 标准方法——雷氏夹法：（1）用标准稠度用水量拌和水泥净浆；（2）将校准的雷氏夹置于涂抹隔离剂的玻璃板上，放水泥净浆，插密，刮平，盖玻璃板；（3）养护箱中养护24±2h；（4）沸煮箱加好水，试验过程中不能加水，30±5min内开始沸腾；5）脱去玻璃取下试件，测量雷氏夹指针尖端间距离，计作A，精确到0.5mm；接着将试件放入沸煮箱，针朝上；（6）加热，30min内沸腾，持续180±5min；（7）时间到，放水，开盖，冷到室温，测雷氏夹指针尖端间距离C，0.5mm；（8）两个试件的间距变化的平均值（C-A）不大于5.0mm时，合格；（9）两个试样（C-A）差值大于4mm，应重做。
B 代用法——试饼法（（2）取其一部分，分为两份，团成球；（3）置于涂有黄油的玻璃板上，轻轻震动，由外向里抹光，形成径70—80mm,中间厚10mm，边缘薄的圆型试饼；（4）养护箱中养护24±2h；（5）取下试饼，看其有无开裂、翘曲等缺陷，若无，按上述方法同沸煮；（6）沸煮结束开盖冷却至室温，取出试饼，看有无开裂、弯曲等缺陷，无有，合格。
