下载文档原格式

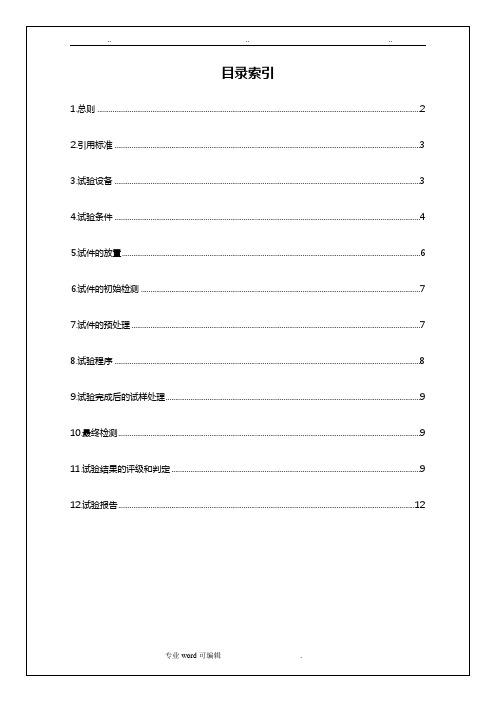

盐雾试验办法和判定标准 The latest revision on November 22, 2020盐雾试验方法和判定标准1.总则1.1目的规范金属结构件的中性盐雾试验NSS的方法和判定标准。
1.2适用该规范适用本公司所有金属结构件、紧固件、电器件等试验方法和判定标准。
1.3职责质量部主管负责测试报告的编制和测试结果的判定IQC负责产品的测试。
1.4实施文控受控发行之日正式实施。
2.引用标准2.1GB/T2423.17-1993电工电子产品基本环境试验规程试验Ka盐雾试验方法2.2GB/T6461-2002金属基本体上金属和其它无机覆盖层经腐蚀试验后的式样和试件的评级3.试验设备本试验所需设备为喷雾嘴、盐水桶、试验片支援架、喷雾液收集容器、盐水补给桶、压力桶、压缩空气之供给设备与排气设备等所构成,并依照如下条件试验。
3.1喷雾嘴不可直接将试验液喷向试样,喷雾室顶部聚集的溶液不得滴落在试样上3.2试样滴落的试验液体不可再用于试验3.3压缩空气不可有油脂及灰尘,须有空气清净器空气压力须保持在1.00.1kgf/cm2预热以增加压缩空气的温度与湿度压缩空气(Kpa)8498111126压力(Kgf/cm2)0.861.001.141.29所需预热温度℃464748493.5喷雾水平采取面积为80cm2,直径约为10cm,置于试样附近3.6喷雾液量以整个小时计算,在采集容器上,应每小时平均可收集1.6ml盐水溶液。
喷雾液至少应连续收集8小时,以其平均值表示喷雾量3.7试验中盐水桶其氯化钠溶液浓度应维持40~60g/l。
4.试验条件4.1试验溶液试验溶液采用氯化钠和蒸馏水其浓度为（5±0.1%）（质量百分比）雾化后的收集液，除挡板挡回部分外，不得重复使用；4.2溶液PH值雾化前的盐溶液PH值在6.5-7.235±2℃之间4.3实验室内温度(指箱体内的温度)35±2℃4.4饱和压力桶内温度47±1℃4.5饱和桶压力1Kgf4.6喷雾量在工作空间任意位置用面积为80cm2的漏斗收集连续雾化8h的盐雾沉降量平均每小时应收集到1.6mL的溶液4.7连续雾化时间NO.材质表面处理方式连续雾化时间1铜镀镍12h镀锡8h先镀镍再镀锡24h镀金24h2SPCC(冷轧钢板)镀镍12h镀锡8h镀白锌24h镀蓝白锌24h镀彩锌24h3铝合金本色阳极氧化48h阳极发黑48h4螺丝类镀锌12h镀亮锌12h镀亮镍8h镀黑镍8h5SECC(镀锌钢板)8h6不锈钢96h说明a.如果产品使用环境较为严酷连续雾化时间要适当延长按产品规格书所要求的雾化时间进行试验如无特殊要求或要求低于本规范则一律按本规范执行b.如果供应商所提供的承诺书、盐雾试验报告等资料所体现的连续雾化时间严于本规范则按供应商提供的雾化时间进行试验否则将按本规范执行。

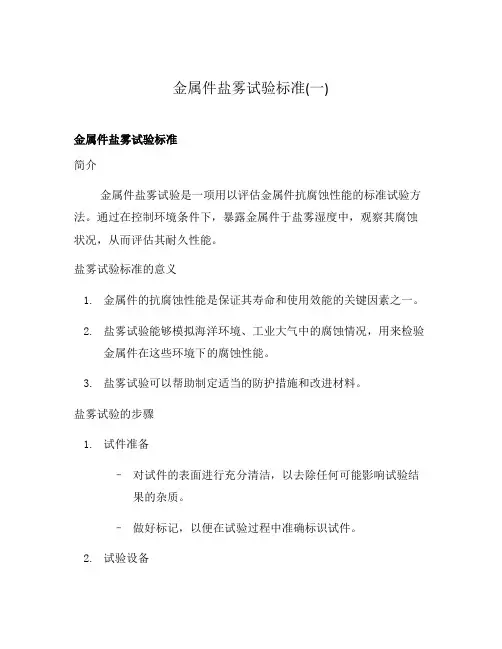

金属件盐雾试验标准(一)金属件盐雾试验标准简介金属件盐雾试验是一项用以评估金属件抗腐蚀性能的标准试验方法。
通过在控制环境条件下，暴露金属件于盐雾湿度中，观察其腐蚀状况，从而评估其耐久性能。
盐雾试验标准的意义1.金属件的抗腐蚀性能是保证其寿命和使用效能的关键因素之一。
2.盐雾试验能够模拟海洋环境、工业大气中的腐蚀情况，用来检验金属件在这些环境下的腐蚀性能。
3.盐雾试验可以帮助制定适当的防护措施和改进材料。
盐雾试验的步骤1.试件准备–对试件的表面进行充分清洁，以去除任何可能影响试验结果的杂质。
–做好标记，以便在试验过程中准确标识试件。
2.试验设备–使用符合标准的盐雾试验设备，以确保试验的可靠性和准确性。
3.试验时间–根据标准要求，设定试验时间和试验周期，控制试验过程。
4.试验参数–设定试验条件，如盐雾浓度、试验温度、湿度等。
5.试验观察–在试验过程中定期观察试件的腐蚀状况，记录相关数据。
6.试验结果分析–根据试验结果，通过定量或定性的方式评估试件的抗腐蚀性能。
–结果分析可以包括腐蚀程度、腐蚀类型、腐蚀速率等指标。
盐雾试验标准的应用领域1.汽车行业–金属车身及零部件的抗腐蚀性能评估。
–各种涂层、防护措施的效果验证。
2.电子行业–电子产品的金属外壳和连接器的腐蚀性能测试。
–防腐处理工艺的改进和验证。
3.航空航天行业–飞机、火箭等金属结构件的抗腐蚀性能研究。
–材料的选择和处理优化。
4.建筑行业–金属门窗、钢结构等建筑金属件的腐蚀性能检测。
–防护涂层的选用和效果验证。
总结金属件盐雾试验标准是一项重要的评估金属件抗腐蚀性能的方法。
通过标准化的试验步骤和观察结果分析，可以评估金属件在恶劣环境下的耐久性能，并为相关行业提供技术支持，以保证金属件的质量、寿命和可靠性。

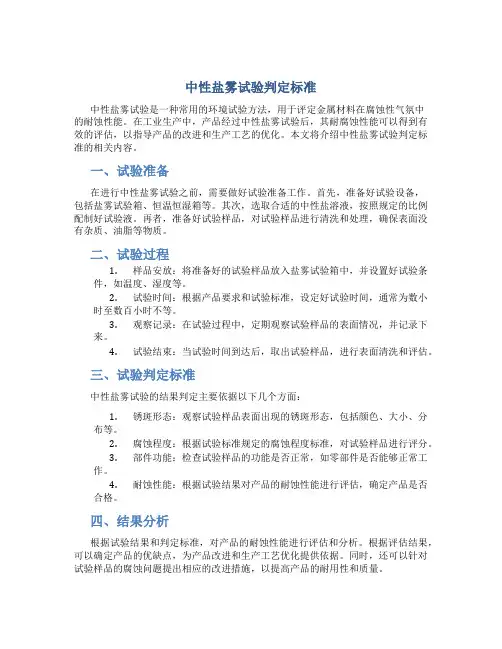

中性盐雾试验判定标准中性盐雾试验是一种常用的环境试验方法，用于评定金属材料在腐蚀性气氛中的耐蚀性能。
在工业生产中，产品经过中性盐雾试验后，其耐腐蚀性能可以得到有效的评估，以指导产品的改进和生产工艺的优化。
本文将介绍中性盐雾试验判定标准的相关内容。
一、试验准备在进行中性盐雾试验之前，需要做好试验准备工作。
首先，准备好试验设备，包括盐雾试验箱、恒温恒湿箱等。
其次，选取合适的中性盐溶液，按照规定的比例配制好试验液。
再者，准备好试验样品，对试验样品进行清洗和处理，确保表面没有杂质、油脂等物质。
二、试验过程1.样品安放：将准备好的试验样品放入盐雾试验箱中，并设置好试验条件，如温度、湿度等。
2.试验时间：根据产品要求和试验标准，设定好试验时间，通常为数小时至数百小时不等。
3.观察记录：在试验过程中，定期观察试验样品的表面情况，并记录下来。
4.试验结束：当试验时间到达后，取出试验样品，进行表面清洗和评估。
三、试验判定标准中性盐雾试验的结果判定主要依据以下几个方面：1.锈斑形态：观察试验样品表面出现的锈斑形态，包括颜色、大小、分布等。
2.腐蚀程度：根据试验标准规定的腐蚀程度标准，对试验样品进行评分。
3.部件功能：检查试验样品的功能是否正常，如零部件是否能够正常工作。
4.耐蚀性能：根据试验结果对产品的耐蚀性能进行评估，确定产品是否合格。
四、结果分析根据试验结果和判定标准，对产品的耐蚀性能进行评估和分析。
根据评估结果，可以确定产品的优缺点，为产品改进和生产工艺优化提供依据。
同时，还可以针对试验样品的腐蚀问题提出相应的改进措施，以提高产品的耐用性和质量。
五、结论中性盐雾试验判定标准是评定产品耐蚀性能的重要依据，通过严格执行试验标准和规程，可以有效评估产品的耐蚀性能，为产品的质量控制和改进提供支持。
在今后的工业生产中，应该加强对中性盐雾试验的认识和应用，以保证产品质量和性能的稳定和持续提升。
中性盐雾试验方法和判定标准
一、引言
中性盐雾试验是一种用于测试材料和涂层防护性能的常用方法。
本文将介绍中
性盐雾试验的方法和判定标准，以帮助读者更好地理解和应用这一重要的试验技术。
二、中性盐雾试验方法
中性盐雾试验主要包括以下几个步骤： 1. 试验设备准备：选择符合标准要求的中性盐雾试验设备，确保设备的稳定性和精确性。
2. 试样制备：准备要进行试验
的材料或涂层试样，按照标准规定的尺寸和处理方式进行制备。
3. 试验条件设定：根据符合要求的测试标准，设定试验条件，包括温度、湿度、喷雾浓度等参数。
4. 试验进行：将试样放入中性盐雾试验设备中，按照设定条件进行试验，持续一定
时间。
5. 观察记录：定期观察试验过程中试样的变化情况，记录相关数据。
6. 试
验结束：根据试验标准，规定试验结束的条件，进行相应的判定和评估。
三、中性盐雾试验判定标准
中性盐雾试验的判定标准主要包括： 1. 腐蚀程度：根据试验过程中试样的腐蚀
情况，按照标准分类标准进行评定，包括无腐蚀、轻微腐蚀、严重腐蚀等等。
2.
试验时间：根据试验标准规定的试验时间，进行评定和判定。
3. 试验结果：根据
试验结束后观察到的试样情况，结合试验数据，进行综合评定和判定，判断试验样品的适用性和耐久性等指标。
四、总结
中性盐雾试验作为一种重要的材料和涂层性能测试方法，对于保证产品质量和
可靠性具有重要意义。
准确理解和合理应用中性盐雾试验方法和判定标准，有助于提高产品的品质和性能表现。
希望本文能够为读者提供一定的参考和帮助，更好地应用中性盐雾试验技术。
1.目的根据产品质量控制要求，对公司生产用的主要原材料耐磨蚀情况进行测试，控制产品质量。
2.范围适用于公司不锈钢材料、镀铝、镀锌和制造中需求表面涂装的金属材料。
3.试验方法本方法是使用盐水喷雾试验机将氯化钠溶液的试验液，以雾状喷于材料表面的一种腐蚀试验方法。
4.试验操作步骤①．试验液调配将500g氯化钠加入到9.5公升的纯净蒸馏水中，加以搅拌，使其充分溶解。
（此时盐水浓度为5%）②．试样采集a.试样可以制品的主要表面采集，或以制品本身作为试样。
试样尺寸以能放进试验箱为准。
试样数量：同一品种最少1件。
当需要作对比试验时，可以根据对比试验的项目确定数量。
b.试样表面要清洗，然后将水分擦干或用干燥空气吹干。
③. 按设备操作使用说明，将试验液加入盐水预热槽中，并做好开机前准备工作。
④. 试样设置试验中，试验箱内试样的摆放位置应符合下列要求：a.试样的主要表面与铅垂直线成15°-30°的倾斜。
特殊零件具有很多方向的主要表面需要同时测试时，可取多件置放，务必使每个主要表面能同时盐水的喷雾。
b.试样排列，应使喷雾自由地落至全部试片上，不应妨碍喷雾的自由落下。
c.试样不可相互接触，也不可接触到金属性的导体或有毛细现象作用的物质，以及其他支持架之物。
d.盐水溶液勿从一个试样滴流到其他试样上。
e.试样识别记号或标识应覆于下方。
⑤. 试验操作a.将试验室温度调整到35℃，饱和桶温度调整到47℃。
b.将试验时间设备，一般按16h、24h、48h、72h、96h设置或根据顾客要求确定。
c.喷雾压力调整在1±0.1kg/cm2.d.按操作说明书的要求，按下操作按钮，开始喷雾实验。
e.在试验中，如欲看成品，按下除雾开关，使雾气迅速排出室外。
⑥. 试验后处理f.试样处理：喷雾试验完毕后，开启试验室上盖时，勿使溶液滴下，小心取出试样，不得损伤主要表面。
尽快用清水洗去粘附的盐粒，用毛刷或海绵去除腐蚀点外的腐蚀生成物，并立即以干燥空气干燥，然后观察试样的外观，做好有关试验记录。

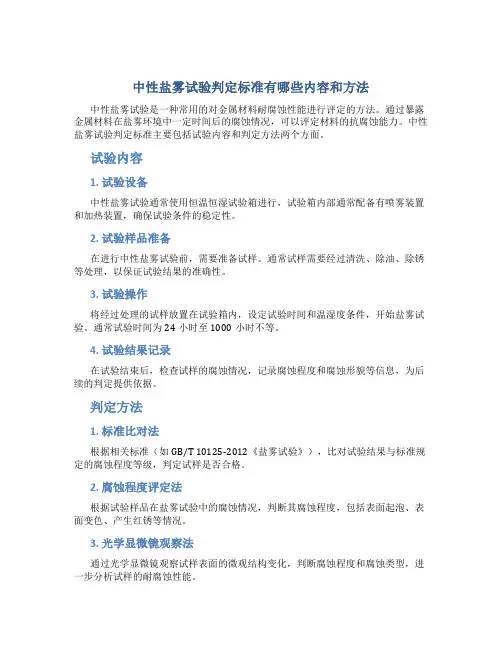

中性盐雾试验判定标准有哪些内容和方法中性盐雾试验是一种常用的对金属材料耐腐蚀性能进行评定的方法。
通过暴露金属材料在盐雾环境中一定时间后的腐蚀情况，可以评定材料的抗腐蚀能力。
中性盐雾试验判定标准主要包括试验内容和判定方法两个方面。
试验内容1. 试验设备中性盐雾试验通常使用恒温恒湿试验箱进行，试验箱内部通常配备有喷雾装置和加热装置，确保试验条件的稳定性。
2. 试验样品准备在进行中性盐雾试验前，需要准备试样。
通常试样需要经过清洗、除油、除锈等处理，以保证试验结果的准确性。
3. 试验操作将经过处理的试样放置在试验箱内，设定试验时间和温湿度条件，开始盐雾试验。
通常试验时间为24小时至1000小时不等。
4. 试验结果记录在试验结束后，检查试样的腐蚀情况，记录腐蚀程度和腐蚀形貌等信息，为后续的判定提供依据。
判定方法1. 标准比对法根据相关标准（如GB/T 10125-2012《盐雾试验》），比对试验结果与标准规定的腐蚀程度等级，判定试样是否合格。
2. 腐蚀程度评定法根据试验样品在盐雾试验中的腐蚀情况，判断其腐蚀程度，包括表面起泡、表面变色、产生红锈等情况。
3. 光学显微镜观察法通过光学显微镜观察试样表面的微观结构变化，判断腐蚀程度和腐蚀类型，进一步分析试样的耐腐蚀性能。
4. 电化学测试法利用电化学方法对试样的腐蚀电位、极化曲线等进行测定，分析试样在盐雾环境中的电化学行为，评定其腐蚀性能。
中性盐雾试验判定标准是对金属材料耐腐蚀性能进行评定的重要方法，通过科学的试验操作和判定方法，可以准确评定材料的抗腐蚀能力，为材料选型和产品质量提供依据。

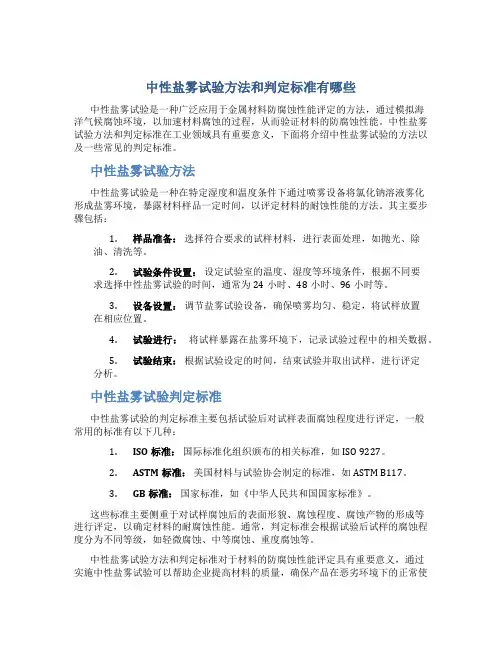

中性盐雾试验方法和判定标准有哪些中性盐雾试验是一种广泛应用于金属材料防腐蚀性能评定的方法，通过模拟海洋气候腐蚀环境，以加速材料腐蚀的过程，从而验证材料的防腐蚀性能。
中性盐雾试验方法和判定标准在工业领域具有重要意义，下面将介绍中性盐雾试验的方法以及一些常见的判定标准。
中性盐雾试验方法中性盐雾试验是一种在特定湿度和温度条件下通过喷雾设备将氯化钠溶液雾化形成盐雾环境，暴露材料样品一定时间，以评定材料的耐蚀性能的方法。
其主要步骤包括：1.样品准备：选择符合要求的试样材料，进行表面处理，如抛光、除油、清洗等。
2.试验条件设置：设定试验室的温度、湿度等环境条件，根据不同要求选择中性盐雾试验的时间，通常为24小时、48小时、96小时等。
3.设备设置：调节盐雾试验设备，确保喷雾均匀、稳定，将试样放置在相应位置。
4.试验进行：将试样暴露在盐雾环境下，记录试验过程中的相关数据。
5.试验结束：根据试验设定的时间，结束试验并取出试样，进行评定分析。
中性盐雾试验判定标准中性盐雾试验的判定标准主要包括试验后对试样表面腐蚀程度进行评定，一般常用的标准有以下几种：1.ISO标准：国际标准化组织颁布的相关标准，如ISO 9227。
2.ASTM标准：美国材料与试验协会制定的标准，如ASTM B117。
3.GB标准：国家标准，如《中华人民共和国国家标准》。
这些标准主要侧重于对试样腐蚀后的表面形貌、腐蚀程度、腐蚀产物的形成等进行评定，以确定材料的耐腐蚀性能。
通常，判定标准会根据试验后试样的腐蚀程度分为不同等级，如轻微腐蚀、中等腐蚀、重度腐蚀等。
中性盐雾试验方法和判定标准对于材料的防腐蚀性能评定具有重要意义，通过实施中性盐雾试验可以帮助企业提高材料的质量，确保产品在恶劣环境下的正常使用。
建议企业在研发和生产过程中加强对中性盐雾试验方法和判定标准的了解，以确保产品符合相关质量要求。
