20kV干式铁心并联电抗器

八、干式铁心串联电抗器外形图干式铁心串联电抗器说明书Dry-type Iron Core Series Reactor Manual地址：山东省烟台经济技术开发区武汉大街16号Add: No. 16, Wuhan Str., YEDA, Yantai, Shandong Province电话Tel: 86 535 6953006 传真Fax：86 535 6953000 E-mail：**************high-power converter valve test center of Xuji group，CFHI，Baosteel，Wuhan Iron and Steel Corp，Anshan Iron and Steel Group，Electric railway-Dabao，Chengkun，Jiaoliu.Adhering to the scientific and technological innovation concept, Hada keeps long-term technology cooperation with Harbin University of Science and Technology， Qinghua University and Shanghai Jiaotong University. As one member of Transformer Industry Association, Hada ever joined in revising the National Standards. Currently obtained more than 10 international invent patents and utility model patentsIn future, Hada will always devote to power quality improving and human resources protecting, makes a contribution to social sustainable development.Appearance inspection Insulation test六、串联电抗器的安装与运行六、维修与保养在干燥清洁场所，每年进行一次检查，在其它污秽比较严重的场所，每三或六个月检查一次。

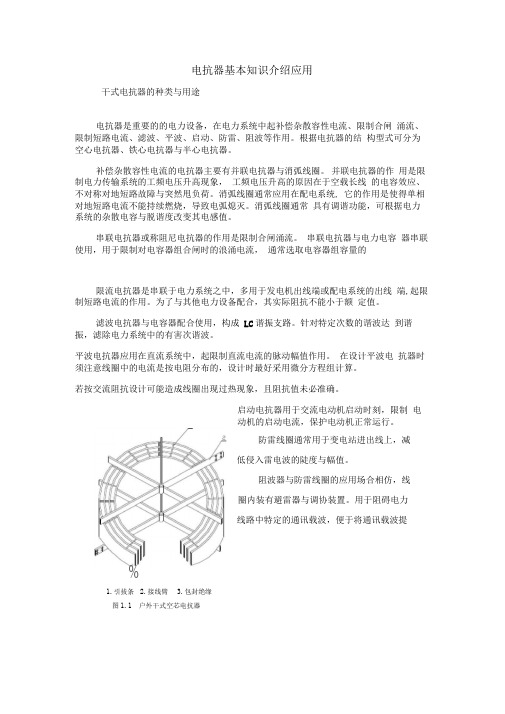

电抗器基本知识介绍应用干式电抗器的种类与用途电抗器是重要的的电力设备，在电力系统中起补偿杂散容性电流、限制合闸涌流、限制短路电流、滤波、平波、启动、防雷、阻波等作用。

根据电抗器的结构型式可分为空心电抗器、铁心电抗器与半心电抗器。

补偿杂散容性电流的电抗器主要有并联电抗器与消弧线圈。

并联电抗器的作用是限制电力传输系统的工频电压升高现象，工频电压升高的原因在于空载长线的电容效应、不对称对地短路故障与突然甩负荷。

消弧线圈通常应用在配电系统, 它的作用是使得单相对地短路电流不能持续燃烧，导致电弧熄灭。

消弧线圈通常具有调谐功能，可根据电力系统的杂散电容与脱谐度改变其电感值。

串联电抗器或称阻尼电抗器的作用是限制合闸涌流。

串联电抗器与电力电容器串联使用，用于限制对电容器组合闸时的浪涌电流，通常选取电容器组容量的限流电抗器是串联于电力系统之中，多用于发电机出线端或配电系统的出线端,起限制短路电流的作用。

为了与其他电力设备配合，其实际阻抗不能小于额定值。

滤波电抗器与电容器配合使用，构成LC谐振支路。

针对特定次数的谐波达到谐振，滤除电力系统中的有害次谐波。

平波电抗器应用在直流系统中，起限制直流电流的脉动幅值作用。

在设计平波电抗器时须注意线圈中的电流是按电阻分布的，设计时最好采用微分方程组计算。

若按交流阻抗设计可能造成线圈出现过热现象，且阻抗值未必准确。

启动电抗器用于交流电动机启动时刻，限制电动机的启动电流，保护电动机正常运行。

防雷线圈通常用于变电站进出线上，减低侵入雷电波的陡度与幅值。

阻波器与防雷线圈的应用场合相仿，线圈内装有避雷器与调协装置。

用于阻碍电力线路中特定的通讯载波，便于将通讯载波提%1.引拔条2.接线臂3.包封绝缘图1.1 户外干式空芯电抗器取出来，实现电力载波的重要设备。

户外空心干式电抗器是20世纪80年代出现的新一代电抗器产品，如图1.1所示。

它是利用环氧绕包技术将绕组完全密封，导线相互粘接大大的增加了绕组的机械强度。

CKSC干式铁芯串联电抗器安装使用说明书上海民恩电气有限公司Shanghai Minen Electic Fabriate Co.,Ltd地址：上海市奉贤区南奉公路4999号邮编：200000网址：适用范围本产品串联连接在10KV输变电系统中，在系统发生故障时，用以限制短路电流，使短路电流降至其后设备的允许值。

以下是环氧浇注干式铁心电抗器的安装和使用。

干式电抗器分类（1）串联电抗器：安装在并联补偿电容器装置中，与并联电容器串联连接用以抑制谐波电流，减少系统电压波形畸变和限制电容器回路投入时的冲击电流；（2）限流电抗器：串联连接在系统上，在系统发生故障时，用于限制短路电流，使短路电流降低至其后接设备的允许值；（3）并联电抗器：在超高压远距离输电系统中，并联连接变电站低压绕组侧，用于长距离轻负荷输电线路的无功功率补偿；（4）滤波电抗器：与串联电容器组串联使用，组成谐振回路，滤除指定高次谐波；（5）电动机起动电抗器：与交流电动机串联连接，用于限制电动机的起动电流，电动机起动完成后电抗器即被切除；一、用途产品用于10KV以下电力系统中，与系统串联连接，用以抑制电网电压波形畸变，从而改变电网电压质量和保证电力系统安全运行；限制系统发生故障时的短路电流。

适用于电力系统，电气化铁道，冶金，化工，石油等防火要求较高，有电磁干扰要求和安装场地有限的城网变电站二、技术特点1、线圈经环氧树脂浇注而成，具有阻燃、自熄、免维护、机械强度高、抗短路冲击能力强、绝缘强度好、局部放电量小、使用寿命长等优点；2、铁芯制造采用了干式电抗器的制造技术、振动小、噪音低、漏磁小，对环境的电磁干扰小；3、产品的整体结构紧凑，安装尺寸小，占用空间小；4、产品的技术条件符合国际标准IEC288-88和部颁标准JB5346-98等要求，其技术性能达到当代国际同类产品的水平；三、CKSC系列树脂干式铁芯串联电抗器执行标准IEC289-88《电抗器》GB10229-88《电抗器》JB5346-98《串联电抗器》DL-462-92《高压并联电容器用串联电抗器订货技术条件》四、电抗器型号及其含义如下：五、产品使用条件常规产品正常适用条件为海拔不超过1000米，环境温度不高于40℃，如合同产品超出正常使用条件，应按GB1094和GB6450及GB10229的有关规定进行设计调整六、产品的运输及装卸（吊装或叉装卸）1、电抗器至安装地点的运输方法主要为公路或铁路运输；2、产品在运输过程中，应注意太天气，应有防雨防雪措施；3、电抗器在运输过程中，电抗器倾斜度不大于30°；4、起吊电抗时应同时使用夹件上的四个吊环，对有全包装的电抗器应按其起吊标志进行起吊（见下图）；5、电抗器在起吊时绳与垂线的夹角不得大于30°（见下图），所有钢丝绳与吊钩吊钩应能承受吊运设备整体的重量的要求；6、产品装卸时应严格按照国家有关装卸规程，装卸全过程中，应小心轻放、平衡起吊、保证人身和设备的安全；7、禁止绑拉线圈、绝缘子、垫块、引线等易损件；叉车装卸吊装七、贮存1、需仓储的产品，验收完毕后应贮存在干燥、防雨无粉尘的地方；2、所有产品应包装贮存在库房内并不能堆放，且不应同时储存在活性化学药品和腐蚀性物品；3、干式电抗器不应户外放置，需短时间户外放置的应保证包装良好，并垫以木方，垫高不小于100mm；八、电抗器的安装1、安装前应认真阅读本说明书，了解产品外形尺寸、重量、安装方法等内容；2、户内使用的电抗器必须安装在防滴和防日照的室内。

干式铁芯并联电抗器安装使用说明书合容电气股份有限公司HERONG ELECTRIC COMPANY LIMITED目录1.概述 (3)2.执行标准 (3)3.产品型号 (3)4.正常使用条件 (3)5.联接方式 (4)6.装卸 (4)7.运输 (5)8.产品验收 (5)9.储存 (6)10.安装 (6)11.运行前的检查 (6)12.电抗器的运行、维护 (7)13.安全注意事项 (7)1概述本说明书适用于三相额定容量16000kvar及以下，电压等级35kV及以下的干式铁芯并联电抗器（以下简称电抗器）的运输、储存、安装、运行及维护。

2 执行标准GB/T 1094.6 《电力变压器第6部分：电抗器》JB/T 10775-2007 《6kV～35kV级干式并联电抗器技术参数和要求》3 产品型号4 正常使用条件4.1安装地点：户内4.2海拔高度：≤1000m4.3环境温度：最高气温 +40℃最大日温差 25K最低气温 -40℃4.4冷却方式：空气自冷（AN）和强迫风冷（AF）两种4.5绝缘耐热等级：F级4.6防护等级：IP00（无外壳）或IP20（可防止直径大于12mm的固体进入的防护外壳）、IP23（兼具备防止与垂直线成30°角以内的水滴流入防护外壳）。

4.7污秽等级：按安装地点的污秽等级并留有一定的余度，一般选用高一等级。

4.8安装场所：无严重影响绝缘的气体、蒸汽、灰尘及其他爆炸性、导电性、和腐蚀性介质；安装场地应整洁，保证有足够的通风量。

5. 联接方式（如图所示）三相并联电抗器与系统的连接5.1电抗器并联于电力系统中。

5.2电抗器连接组别一般为Y接。

6 装卸6.1对于起吊毛重＜5000kg的产品时，可直接在包装箱的四下角枕木处挂钢丝绳起吊；6.2对于起吊毛重＞5000kg的产品时，所有吊板应同时起吊，且起吊钢丝绳之间的夹角必须≤60°。

6.3对于毛重≤3000kg的产品，可以使用叉车装卸。

干式铁芯并联电抗器铁心柱磁通密度
【最新版】
目录
1.干式铁芯并联电抗器的概述
2.铁心柱磁通密度的概念和计算方法
3.铁心柱磁通密度对电抗器性能的影响
4.提高铁心柱磁通密度的措施
5.结论
正文
一、干式铁芯并联电抗器的概述
干式铁芯并联电抗器是一种用于电力系统中的无功补偿设备，其主要作用是限制系统中的无功功率流动，提高电力系统的稳定性和安全性。

相较于传统的电抗器，干式铁芯并联电抗器具有体积小、损耗低、噪音小等优点，因此在电力系统中得到了广泛的应用。

二、铁心柱磁通密度的概念和计算方法
铁心柱磁通密度是指通过电抗器铁心柱的磁通量与铁心柱截面积的比值。

磁通密度是衡量电抗器磁场强度的一个重要参数，其单位为特斯拉(T)。

计算铁心柱磁通密度时，通常采用以下公式：
磁通密度 = 磁通量 / 铁心柱截面积
三、铁心柱磁通密度对电抗器性能的影响
铁心柱磁通密度对干式铁芯并联电抗器的性能具有重要影响。

磁通密度越大，电抗器的无功补偿能力越强，但同时磁芯损耗也会增加，影响电抗器的效率。

因此，在设计电抗器时，需要合理选择铁心柱磁通密度，以达到最佳的性能。

四、提高铁心柱磁通密度的措施
为提高干式铁芯并联电抗器的性能，可采取以下措施提高铁心柱磁通密度：
1.优化铁心柱结构，提高磁路截面积的利用率；
2.选择高磁导率的磁芯材料；
3.适当增加铁心柱的截面积；
4.采用高效的磁芯冷却方式，降低磁芯损耗。

五、结论
干式铁芯并联电抗器的铁心柱磁通密度是影响其性能的关键参数。

电抗器分类电抗器reactor依托线圈的感抗阻挠电流改动的电器。

按用处置为7种：①限流电抗器。

串联于电力电路中，以约束短路电流的数值。

②并联电抗器。

一般接在超高压输电线的完毕和地之间，起无功抵偿效果。

③通讯电抗器。

又称阻波器。

串联在兼作通讯线路用的输电线路中，用以阻挠载波信号，使之进入接纳设备。

④消弧电抗器。

又称消弧线圈。

接于三相变压器的中性点与地之间，用以在三相电网的一相接地时供应电理性电流，以抵偿流过接地址的电容性电流，使电弧不易起燃，然后消除由于电弧屡次重燃致使的过电压。

⑤滤波电抗器。

用于整流电路中削减竹流电流上纹波的幅值；也可与电容器构成对某种频率能发作共振的电路，以消除电力电路某次谐波的电压或电流。

⑥电炉电抗器。

与电炉变压器串联，约束其短路电流。

⑦起动电抗器。

与电动机串联，约束其起动电流。

一、电抗器概念电抗器也叫电感器，一个导体通电时就会在其所占有的必定空间方案发作磁场，所以悉数能载流的电导体都有一般含义上的理性。

可是通电长直导体的电感较小，所发作的磁场不强，因而实习的电抗器是导线绕成螺线管办法，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中刺进铁心，称铁心电抗器。

电抗分为感抗和容抗，比照科学的归类是感抗器（电感器）和容抗器（电容器）总称为电抗器，可是由于曩昔先有了电感器，并且被称谓电抗器，所以如今咱们所说的电容器即是容抗器，而电抗器专指电感器。

二、电抗器分类：按构造及冷却介质、按接法、按功用、按用处进行分类。

1.按构造及冷却介质：分为空心式、铁心式、干式、油浸式等，例如干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。

2.按接法：分为并联电抗器和串联电抗器。

3.按功用：分为限流和抵偿。

4.按用处：按详细用处细分，例如限流电抗器、滤波电抗器、平波电抗器、功率因数抵偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱满电抗器、自饱满电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。

20KVAR电容器配套串联电抗器20KVAR电抗器，电抗率6%，配套串联电抗器型号CKSG-1.2/0.48-6%，常规品，属于CKSG系列，俗称补偿电抗器。

CKSG串联电抗器引言：CKSG串联电抗器并联在电网中,低频时呈现容性,主要起到无功补偿功能;高频时,电网呈现感性,从而抑制谐波起动保护电容器的作用。

20KVAR电容器配套串联电抗器同系列型号CKSG-1.2/0.48-6% CKSG-20/0.45-6%名称串联电抗器调谐电抗器电抗器容量 1.2KVAR 匹配电容器20KVAR系统电压400V 电容电压480V （可选）电压降16.63V 电流24.06A电感 2.2MH 电抗率6%频率50HZ 品牌昌日冷却方式AN 防护等级Ip00串联电抗器适用于无功补偿系统中的电容器前端，抑制电网中的谐波，保护电容器的正常使用上海昌日电子科技有限公司是一家设计、制造、销售电抗器的企业，产品涵盖各种型号的进/出线电抗器、高/低压串/并联电抗器、滤波电抗器、平波电抗器、启动电抗器等；电压等级0.25KV,0.4KV,0.69KV ，20KV等，绝缘等级包括B 级、F级、H级，可充分满足用户的不同需求。

200%订单式生产方式，满足客户实际需求。

产品系列有：JXL系列输入电抗器CXL系列输出电抗器CKSG系列串联电抗器CKSC系列高压串联电抗器一、20KVAR电容器配套串联电抗器作用接入串联电抗器，电容器电压升高系数- K=1 d 1如K= 6% 1.06 20.06 1≈-d =即运行电压升高6%，工作电流也随之大约6%。

运行经验认为，装有串联电抗器的电容器容量占2/3及以上时，则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系的。

二, 20KVAR电容器配套串联电抗器型号说明三、20KVAR电容器配套串联电抗器性能参数1.可用于400V、660V系统。

2.电抗率的种类：1%、6%、12%3.额定绝缘水平3kV/min。

干式空心并联电抗器（铝质）说明书
一、产品用途
BKGKL系列并联电抗器并联连接在500kV、200kV或100kV变电站低压绕组侧，用于长距离输电线路的电容无功补偿，使输配电系统电压稳定运行。

二、型号含义
使用环境代号
系统额定电压
电抗器额定容量
铝质材料（铜质材料不表示）
空心
干式
并联电抗器
三、基本参数
电抗器额定电压（kV）
额定容量
额定电流
额定电抗
系统最高运行电压
使用环境（户内或户外）
进、出线端子夹角
外表装饰顔色
特殊要求应明确提出四、产品执行标准
GB10229 IEC289 五、10kV、35kV系列
干式空心并联电抗器（铜质）说明书
一、产品用途
BKGK系列并联电抗器并联连接在500kV、200kV或100kV变电站低压绕组侧，用于长距离输电线路的电容无功补偿，使输配电系统电压稳定运行。

二、型号含义
使用环境代号
系统额定电压
电抗器额定容量
空心
干式
并联电抗器
三、基本参数
电抗器额定电压（kV）
额定容量
额定电流
额定电抗
系统最高运行电压
使用环境（户内或户外）
进、出线端子夹角
外表装饰顔色
特殊要求应明确提出四、产品执行标准
GB10229 IEC289 五、10kV、35kV系列。
