高中物理 2.9《实验：测定电池的电动势和内阻》精品教案 新人教版选修3-1

10．实验：测定电池的电动势和内阻三维目标知识与技能1．了解并掌握测定电池的电动势和内阻的原理和实验方法。

2．学习用图象法处理实验数据。

过程与方法1．通过设计电路和选择仪器，开阔思路，激发兴趣；2．养成规范操作实验并能科学、合理地处理数据的习惯。

情感、态度与价值观1．使学生理解和掌握运用实验手段处理物理问题的基本程序和技能，具备敢于质疑的习惯，严谨求实的态度和不断求索的精神；2．培养学生观察能力、思维能力和操作能力，提高学生对物理学习的动机和兴趣；3．培养学生合作探究的团队意识。

教学重点掌握实验原理和方法，学会处理实验数据。

教学难点如何利用图线得到结论以及实验误差的分析。

教学方法讨论法、启发法、分析归纳法，分组实验。

教具准备电流表、电压表、滑动变阻器、开关、旧两节电池、导线若干。

教学过程［新课导入］在闭合电路欧姆定律一节的例题中我们学习过一种利用闭合电路欧姆定律求电池电动势和内电阻的方法。

利用闭合电路欧姆，用哪些仪器、方法都可以测定电池的电动势和内阻呢？这节课我们就根据闭合电路的欧姆定律，来测量电池的电动势和内阻。

［新课教学］一、实验原理要测出干电池的电动势和内电阻，你需要什么仪器，采用什么样的电路图，原理是什么？学生讨论后，可以得到多种实验方案。

主要有下面的四种方案。

1．伏安法用电压表、电流表、可变电阻（如滑动变阻器）测量。

根据电压表和电流表所接位置的不同，原理电路有两种，如下图。

设电源电动势为E ，内阻为r ，路端电压为U ，回路中的总电流为I ，根据闭合电路欧姆定律有原理公式：E ＝U ＋Ir从理论上讲，如果能测出U 、I 的两组数据，就可以列出两个关于E 、r 的方程，于是能够从中解出E 和r 。

E ＝U 1＋I 1rE ＝U 2＋I 2r 解得：211221I U I U E I I -=-，1221U U r I I -=-。

2．欧安法用电流表、电阻箱测量。

原理电路如图所示。

根据闭合电路欧姆定律有原理公式：E ＝IR ＋Ir从理论上讲，如果能测出I 、R 的两组数据，就可以列出两个关于E 、r 的方程，于是能够从中解出E 和r 。

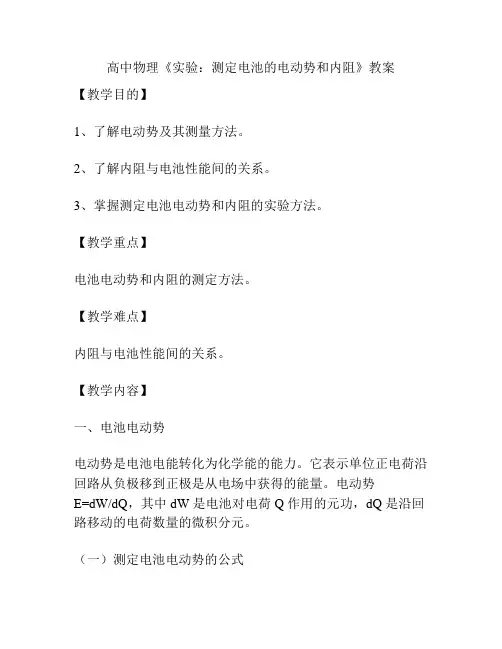

高中物理《实验：测定电池的电动势和内阻》教案【教学目的】1、了解电动势及其测量方法。

2、了解内阻与电池性能间的关系。

3、掌握测定电池电动势和内阻的实验方法。

【教学重点】电池电动势和内阻的测定方法。

【教学难点】内阻与电池性能间的关系。

【教学内容】一、电池电动势电动势是电池电能转化为化学能的能力。

它表示单位正电荷沿回路从负极移到正极是从电场中获得的能量。

电动势E=dW/dQ，其中 dW 是电池对电荷 Q 作用的元功，dQ 是沿回路移动的电荷数量的微积分元。

（一）测定电池电动势的公式1、用特制电桥称量。

2、电池电动势E = φk-φz，E表示标准电动势；φk表示工作电极电势；φz表示参比电极电势。

工作电极通常为测电池电动势的电极。

参比电极选用标准电极，它的电势不随温度、浓度等条件改变。

例如：铂-铂黑电极。

（二）实验步骤1、电动势测量方案的选择测量标准电池的电动势的选择方案是依据两大原则：尽可能满足快速精确的测量和减小实验的失误。

对于想要取得尽可能准确测试结果的固态电池，至少需要通过两条不同的路径去测试实验结果。

2、制作实验电池将量程桥臂的电阻和稳流电源所连振荡线圈与实验电池连接，稳流电源的连接极性要符合实验所用电池的大小。

3、电池电压的测量把量程电阻调节最大值（10MΩ）时，稳流电源的大小调至合适大小，然后将量程电阻调小直至失调，每次走0.1Ω，等到电桥中示数变为最小，电桥中所示的电压称为实验电池的电动势。

4、检测实验结果按照上述不同的实验原则测出二组数据，计算得到相似结果，我们可以表明实验结果是一致的。

5、实验记录和分析将实验数据和计算公式放在一起，得到最终的结果。

根据具体情况，分析实验结果，得出与电池电动势相关的结论。

二、内阻与电池性能内阻是充分浸润于固态电池的电解质。

它不仅与电极、电解质的特性有关，也与电池的设计和结构有关。

内阻的大小对电池的计量有重要意义。

（一）选用合适的电阻为了方便测试，我们可以通过用户指南来选择合适的电阻。

实验：测定电池的电动势和内阻一、教材分析“实验：测定电池的电动势和内阻”是人教版高中物理选修3-1第二章第九节的内容，它是闭合电路欧姆定律的深化和实际应用，学生通过本节课的学习，既能巩固电学问题的分析思路，加深对闭合电路欧姆定律的理解，激发学生的学习兴趣，培养学生合作、探究、交流能力，具有很重要的实际意义。

二、教学目标一、知识与技能1、理解闭合电路欧姆定律内容2、理解测定电源的电动势和内阻的基本原理，体验测定电源的电动势和内阻的探究过程。

3、用解析法和图象法求解电动势和内阻。

4、使学生掌握利用仪器测量电池电动势和内电阻的方法，并通过设计电路和选择仪器，开阔思路，激发兴趣。

二、过程与方法1、体验实验研究中获取数据、分析数据、寻找规律的科学思维方法。

2、学会利用图线处理数据的方法。

三、情感态度与价值观使学生理解和掌握运用实验手段处理物理问题的基本程序和技能，具备敢于质疑的习惯、严谨求实的态度和不断求索的精神，培养学生观察能力、思维能力和操作能力，提高学生对物理学习的动机和兴趣。

三、教学重点难点重点：利用图线处理数据难点：如何利用图线得到结论以及实验误差的分析四、学情分析1．知识基础分析：①掌握了闭合电路欧姆定律，会利用该定律列式求解相关问题。

②掌握了电流表、电压表的使用方法。

2．学习能力分析：①学生的观察、分析能力不断提高，能够初步地、独立发现事物内在联系和一般规律的能力。

②具有初步的概括归纳总结能力、逻辑推力能力、综合分析能力。

五、教学方法实验法，讲解法六、课前准备1．学生的学习准备：预习学案。

2．教师的教学准备：多媒体课件制作，课前预习学案，课内探究学案，课后延伸拓展学案。

3．教学环境的设计和布置：两人一组，实验室内教学。

七、课时安排：1课时八、教学过程（一）预习检查、总结疑惑（二）情景引入、展示目标回顾上节所学内容，引入新内容教师：上堂课我们学习了闭合电路的欧姆定律，那么此定律文字怎么述？公式怎么写？学生：闭合电路中的电流跟电源的电动势成正比，跟整个电路的电阻成反比，这就是闭合电路的欧姆定律。

高中物理《实验：测定电池的电动势和内阻》教案（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如报告总结、合同协议、申报材料、规章制度、计划方案、条据书信、应急预案、心得体会、教学资料、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts for everyone, such as report summaries, contract agreements, application materials, rules and regulations, planning schemes, doctrine letters, emergency plans, experiences, teaching materials, other sample texts, etc. If you want to learn about different sample formats and writing methods, please pay attention!高中物理《实验：测定电池的电动势和内阻》教案高中物理《实验：测定电池的电动势和内阻》教案作为一名教学工作者，编写教案是必不可少的，教案是教学活动的依据，有着重要的地位。

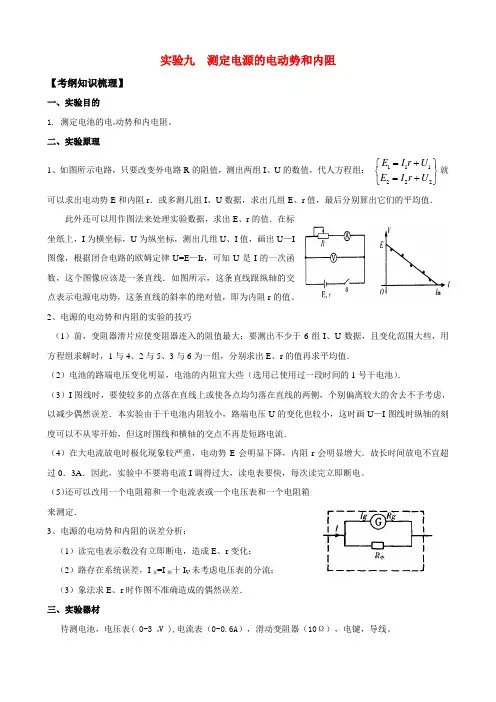

实验九 测定电源的电动势和内阻【考纲知识梳理】一、实验目的1. 测定电池的电动势和内电阻。

二、实验原理1、如图所示电路，只要改变外电路R 的阻值，测出两组I 、U 的数值，代人方程组： ⎭⎬⎫⎩⎨⎧+=+=222111U r I E U r I E 就可以求出电动势E 和内阻r ．或多测几组I 、U 数据，求出几组E 、r 值，最后分别算出它们的平均值． 此外还可以用作图法来处理实验数据，求出E 、r 的值．在标坐纸上，I 为横坐标，U 为纵坐标，测出几组U 、I 值，画出U —I图像，根据闭合电路的欧姆定律U=E —Ir ，可知U 是I 的一次函数，这个图像应该是一条直线．如图所示，这条直线跟纵轴的交点表示电源电动势，这条直线的斜率的绝对值，即为内阻r 的值。

2、电源的电动势和内阻的实验的技巧（1）前，变阻器滑片应使变阻器连入的阻值最大；要测出不少于6组I 、U 数据，且变化范围大些，用方程组求解时，1与4、2与5、3与6为一组，分别求出E 、r 的值再求平均值．（2）电池的路端电压变化明显，电池的内阻宜大些（选用已使用过一段时间的1号干电池）．（3）I 图线时，要使较多的点落在直线上或使各点均匀落在直线的两侧，个别偏离较大的舍去不予考虑，以减少偶然误差．本实验由于干电池内阻较小，路端电压U 的变化也较小，这时画U —I 图线时纵轴的刻度可以不从零开始，但这时图线和横轴的交点不再是短路电流．（4）在大电流放电时极化现象较严重，电动势E 会明显下降，内阻r 会明显增大．故长时间放电不宜超过0．3A ．因此，实验中不要将电流I 调得过大，读电表要快，每次读完立即断电。

（5）还可以改用一个电阻箱和一个电流表或一个电压表和一个电阻箱来测定．3、电源的电动势和内阻的误差分析：（1）读完电表示数没有立即断电，造成E 、r 变化；（2）路存在系统误差，I 真=I 测十I V 未考虑电压表的分流；（3）象法求E 、r 时作图不准确造成的偶然误差．三、实验器材待测电池，电压表( 0-3 V ),电流表（0-0.6A ），滑动变阻器（10Ω），电键，导线。

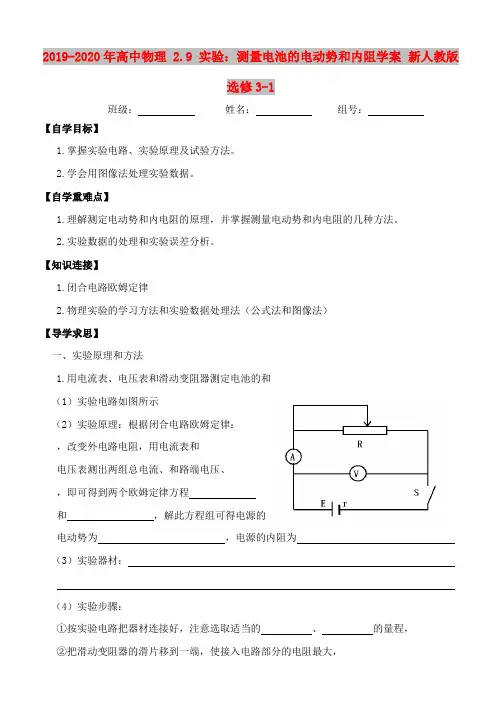

2019-2020年高中物理 2.9 实验：测量电池的电动势和内阻学案新人教版选修3-1班级：姓名：组号：【自学目标】1.掌握实验电路、实验原理及试验方法。

2.学会用图像法处理实验数据。

【自学重难点】1.理解测定电动势和内电阻的原理，并掌握测量电动势和内电阻的几种方法。

2.实验数据的处理和实验误差分析。

【知识连接】1.闭合电路欧姆定律2.物理实验的学习方法和实验数据处理法（公式法和图像法）【导学求思】一、实验原理和方法1.用电流表、电压表和滑动变阻器测定电池的和（1）实验电路如图所示（2）实验原理：根据闭合电路欧姆定律：，改变外电路电阻，用电流表和电压表测出两组总电流、和路端电压、，即可得到两个欧姆定律方程和，解此方程组可得电源的电动势为，电源的内阻为（3）实验器材：（4）实验步骤：①按实验电路把器材连接好，注意选取适当的、的量程，②把滑动变阻器的滑片移到一端，使接入电路部分的电阻最大，③ 开关，调节滑动变阻器，使电流表有明显示数，记录一组电流表和电压表的示数， ④用同样的方法，测量并记录几组 数值并记录下来， ⑤断开开关，整理好器材，⑥根据测量的数据利用计算法或图像法求得和 （5）注意事项①为了使电池的路端电压变化明显，电池的 大一些好，②由于干电池在大电流放电时电动势会明显下降， 会明显增大，故实验中不能将电 流调得过大，且读数要快，读完后立即切断电源。

③两表应选择合适的量程，使测量时偏转角 ，以减小读数时的误差， ④尽量多测几组 的数据，且数据变化范围要大些。

2.和的其他测量电路 （1）用电阻箱和电流表测定 ①实验电路如图所示。

②实验原理：改变电阻箱的阻值，记录和，应用公式： （2）用电阻箱和电压表测定 ①实验电路图如图所示②实验原理：改变电阻箱的阻值，记录和，应用公式： 二、数据处理及误差分析1.按上面的实验步骤连接实验电路，改变滑动变阻器的值，可以得到若干组和的值， 利用、的值多求几组和的值，算出它们的平均值。

2.9 实验：测定电池的电动势和内阻一、教材分析“实验：测定电池的电动势和内阻”是人教版高中物理选修3-1第二章第九节的内容，它是闭合电路欧姆定律的深化和实际应用，学生通过本节课的学习，既能巩固电学问题的分析思路，加深对闭合电路欧姆定律的理解，激发学生的学习兴趣，培养学生合作、探究、交流能力，具有很重要的实际意义。

二、教学目标一、知识与技能1、理解闭合电路欧姆定律内容2、理解测定电源的电动势和内阻的基本原理，体验测定电源的电动势和内阻的探究过程。

3、用解析法和图象法求解电动势和内阻。

4、使学生掌握利用仪器测量电池电动势和内电阻的方法，并通过设计电路和选择仪器，开阔思路，激发兴趣。

二、过程与方法1、体验实验研究中获取数据、分析数据、寻找规律的科学思维方法。

2、学会利用图线处理数据的方法。

三、情感态度与价值观使学生理解和掌握运用实验手段处理物理问题的基本程序和技能，具备敢于质疑的习惯、严谨求实的态度和不断求索的精神，培养学生观察能力、思维能力和操作能力，提高学生对物理学习的动机和兴趣。

三、教学重点难点重点：利用图线处理数据难点：如何利用图线得到结论以及实验误差的分析四、学情分析1．知识基础分析：①掌握了闭合电路欧姆定律，会利用该定律列式求解相关问题。

②掌握了电流表、电压表的使用方法。

2．学习能力分析：①学生的观察、分析能力不断提高，能够初步地、独立发现事物内在联系和一般规律的能力。

②具有初步的概括归纳总结能力、逻辑推力能力、综合分析能力。

五、教学方法实验法，讲解法六、课前准备1．学生的学习准备：预习学案。

2．教师的教学准备：多媒体课件制作，课前预习学案，课内探究学案，课后延伸拓展学案。

3．教学环境的设计和布置：两人一组，实验室内教学。

七、课时安排：1课时八、教学过程（一）预习检查、总结疑惑（二）情景引入、展示目标回顾上节所学内容，引入新内容教师：上堂课我们学习了闭合电路的欧姆定律，那么此定律文字怎么述？公式怎么写？学生：闭合电路中的电流跟电源的电动势成正比，跟整个电路的电阻成反比，这就是闭合电路的欧姆定律。

测电源的电动势和内阻教案【教学目标】1、了解并掌握测定电池的电动势和内阻的原理和实验方法。

2、学习用图象法处理实验数据。

重点：掌握实验原理和方法，学会处理实验数据。

难点：掌握实验原理和方法，学会处理实验数据。

【自主预习】1．实验原理（三种方法）：（1）选用伏安法测电源电动势与内电阻用电压表、电流表、可变电阻（如滑动变阻器）测量。

如图1所示：测出两组_______值，就能算出电动势和内阻。

原理公式：_____________实验原理（1）是本节课的重点。

测出几组U,I数值，带入(1)式得到的方程两两组成方程组，可得到E，r值。

这种方法误差较大。

还可以多测出几组U,I值，然后在U-I坐标平面内描出各组U、I值所对应的点，然后通过这些点画一直线，如图所示，直线与纵轴的的交点的纵坐标就是电池的电动势的大小，直线与横轴的交点的横坐标就是电池的短路电流I o=E/r，因此可求的内电阻r=E/I o。

误差分析：E测E真r测r真（2）用安阻法测量。

如图2.6-2所示：测出两组_______值，就能算出电动势和内阻。

原理公式：_____ ________（3）用伏阻法测量。

如图2.6-3所示：测出两组_______值，就能算出电动势和内阻。

原理公式：____ _________2．实验器材：电池（待测电源）、电压表、电流表、滑动变阻器、开关、导线，坐标纸。

【典型例题】一、实验基本操作【例1】某学生用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值为0～20 Ω，连接电路的实物图如图2－9－11所示．该学生接线中错误的和不规范的做法是( )A．滑动变阻器不起变阻作用B．电流表接线有错C ．电压表量程选用不当D ．电压表接线不妥 二、数据处理方法【例2】 下面是在测某电池的电动势和内阻的实验中记录的六组数据．请在直角坐标系中画出U —I 图，并根据图象算出待测电池的电动势和内阻.【例3】．某同学采用如图2－9－13所示的电路测定电源电动势和内阻，已知有干电池(电动势约为1.5 V ，内阻约2 Ω)，电压表(0～3 V,3 k Ω)，电流表(0～0.6A,1.0 Ω)，滑动变阻器R 1(10 Ω，2 A)和R 2(100 Ω，0.1 A)各一只．(1)实验中滑动变阻器应选用________(选填“R 1”或“R 2”)． (2)在图乙中用笔画线代替导线连接实验电路．(3)在实验中测得多组电压和电流值，得到如图丙所示的U —I 图象，由图可较准UI确地求出电源电动势E ＝______ V ；内阻r ＝________ Ω. 【课后练习】1.如图2－9－12所示是根据某次实验记录数据画出的U —I图象，下列关于这个图象的说法中正确的是( )A ．纵轴截距表示待测电源的电动势，即E ＝3 VB ．横轴截距表示短路电流，即I 短＝0.6 AC ．根据r ＝EI 短，计算出待测电源内阻为5 ΩD ．根据r ＝|ΔU ΔI|，计算出待测电源内阻为1 Ω2．如图3所示，甲、乙为两个独立电源的路端电压与通过它们的电流I 的关系图象，下列说法中正确的是( )A ．路端电压都为U 0时，它们的外电阻相等B ．电流都是I 0时，两电源的内电压相等C ．电源甲的电动势大于电源乙的电动势D ．电源甲的内阻小于电源乙的内阻3．用图象法计算电动势和内电阻时，先要描点，就是在U —I 坐标系中描出与每组I 、U 值对应的点，以下说法中正确的是( )A ．这些点应当准确地分布在一条直线上，即U —I 图线应通过每个点B ．这些点应当基本上在一条直线上，由于偶然误差不能避免，所以U —I图线不可能通过每一个点C．不在U—I图线上的点应当大致均衡地分布在图线两侧D．个别偏离直线太远的点，应当舍去4．在测定电池的电动势和内电阻实验的实物连接图中(如图4)，电流表和电压表的正接线柱都尚未连接，为了做这个实验，应该把( )A．电流表的正接线柱与c点相连B．电流表的正接线柱与b点相连C．电压表的正接线柱与a点相连D．电压表的正接线柱与c点相连5．用伏安法测电池的电动势和内电阻的实验中，下列注意事项中正确的是( ) A．应选用新的干电池作为被测电源，以使电压表示数的变化比较明显B．应选用内阻较小的电压表和电流表C．移动滑动变阻器的滑片时，不能使滑动变阻器短路，以免造成电流表过载D．根据实验记录的数据作U－I图象时，应通过尽可能多的点画一条直线，并使不在直线上的点大致均匀分布在直线两侧6.在用图5所示的电路测量电池电动势和内阻的实验中，若有两只电压表V1和V2量程相同，内阻R V1>R V2；两只电流表A1、A2量程相同，内阻R A1>R A2，在该实验中，为了使E、r的测量精确些，选择的电表可以是( )A．V1和A2B．V2和A2C．V2和A1D．V1和A17．下面给出的用伏安法测电池的电动势和内电阻的数据处理方法中，既能减小偶然误差，又直观简便的方法是( )A ．测出两组I 和U 数据，代入⎩⎪⎨⎪⎧E ＝U 1＋I 1rE ＝U 2＋I 2r方程组，求出E 和rB ．测出多组I 和U 数据，代入方程求出几组E 和r ，最后求出平均值C ．测出多组I 和U 数据，画出U —I 图象，根据图象求出E 和rD ．测出多组I 和U 数据，分别求出I 和U 的平均值，然后代入公式求出E和r8．如图6所示，已知R 1＝R 2＝R 3＝1 Ω.当开关S 闭合后，电压表的读数为1 V ；当开关S 断开后，电压表的读数为0.8 V ，则电池的电动势等于( )A ．1 VB ．1.2 VC ．2 VD ．4 V9．如图7所示是测量两节干电池组成的串联电池组的电动势和内电阻的实验所用器材，用实线将它们连成实验电路．10．利用伏安法测量干电池的电动势和内电阻，现有的器材为干电池：电动势约1.5 V ，符号电压表：量程1 V ，内阻998.3 Ω，符号 V 电流表：量程1 A ，符号 A滑动变阻器：最大阻值10 Ω，符号电阻箱：最大阻值99 999.9 Ω，符号单刀单掷开关1个，符号导线若干(1)设计测量电源电动势和内电阻的电路并将它画在指定的方框内．要求在图中标出电压表、电流表的接线柱的正负．(2)为了满足本实验要求并保证实验的精确度，电压表量程应扩大为原量程的__________倍，电阻箱的阻值应为__________ Ω.答案：例1. 答案AD解析实物图中，滑动变阻器的两个固定端被接入电路，滑片移动时，变阻器不起变阻作用，选A项．电流表和电压表只允许从电表的正接线柱流入，负接线柱流出，故图中电压表接线错误，电流表接线正确．故选D项，不选B项．一节干电池的电动势为1.5 V，电压表选用0～3 V量程是正确的，故不选C项．图中电压表直接和电池并联，即使开关断开，电压表仍有示数，开关不能控制整个电路，从这个角度看出应选D项．例2. 答案图象见解析图 1.46 V 0.72 Ω解析建立坐标系，利用描点法画出U—I图象，如图所示．第四个点明显偏离，可见误差太大，应舍去．直线与纵轴的交点坐标即为电源的电动势E＝1.46 V．由闭合电路的欧姆定律E＝U＋Ir，将直线上的点(1.10,0.50)的坐标U＝1.10 V，I＝0.50A 代入得内阻r ＝0.72 Ω.例3.答案 (1)R 1 (2)见解析图 (3)1.48(1.47～1.49均正确) 1.79(1.78～1.90均正确)解析 (1)电路中最大电流I ＝E r＝1.5 V 2 Ω＝0.75 A ．R 2的额定电流小于0.75 A ，同时R 2阻值远大于电源内阻r ，不便于调节，所以变阻器用R 1.(2)如下图所示．(3)将图线延长，交于纵轴，则纵截距即为电动势E ＝1.48 V(1.47～1.49 V 均正确)r ＝ΔU ΔI，可得r ＝1.79 Ω(1.78～1.90 Ω均正确)课后练习 1. 答案 AD 2.答案 AC 3.答案 BCD解析 用描点法画图象时，应使这些点基本在一条直线上，且大致均衡地分布在图线两侧，个别偏离直线太远的点是由于偶然误差造成的，应当舍去．4. 答案CD5.答案AC6.答案 C7.答案AD解析首先分析该电路的误差来源，此种接入电路的方法来源于电压表分流，即所测得的电流为不准确值(不是干路电流)，所以应尽可能避免电压表分流，应选大阻值电压表．8.答案 C解析开关闭合时，R总＝r＋R1＋R2R3R2＋R3＝r＋1.5将I＝UR1＝1 A代入公式得E＝r＋1.5①开关断开时，R总′＝r＋R1＋R3＝r＋2将I′＝U′R1＝0.8 A代入公式得E＝0.8r＋1.6②解之得E＝2 V，r＝0.5 Ω9. 答案见解析图解析本题考查实验电路的实物连线．首先画出实验电路图如右图所示．因为待测电源电动势约为3 V，所以电压表选用0～3 V的量程；干电池的允许电流一般在0.5 A 左右，所以电流表应选用0～0.6 A的量程；注意开关闭合前，要使变阻器接入电路的阻值尽量大些，保护电流表以防烧毁．电压表不要直接接在电源的两极上，要受开关的控制，实物连接图如下图所示．10. 答案 (1)见解析图 (2)2 998.3解析 (1)因电源电动势约为1.5 V ，而电压表量程为1 V ，故电压表需串联电阻箱扩大量程；因电源内电阻一般较小，为减小实验误差，电路采用电压表扩大量程后直接跨接在电源两端，即电流表外接法，电路如下图所示．(2)因电源电动势约为1.5 V ，故电压表量程扩大为原量程的2 倍，即量程为2 V 为宜．设电压表串联电阻为R ，则211998.3V U U R U R '--==Ω=998.3 Ω。

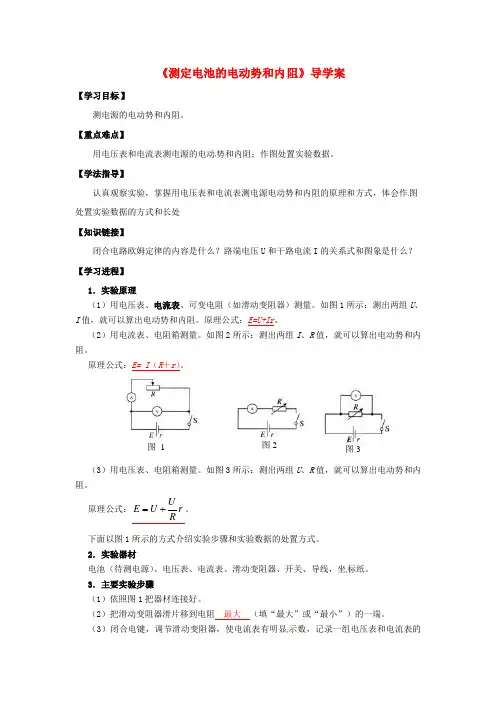

《测定电池的电动势和内阻》导学案【学习目标】测电源的电动势和内阻。

【重点难点】用电压表和电流表测电源的电动势和内阻；作图处置实验数据。

【学法指导】认真观察实验，掌握用电压表和电流表测电源电动势和内阻的原理和方式，体会作图处置实验数据的方式和长处 【知识链接】闭合电路欧姆定律的内容是什么？路端电压U 和干路电流I 的关系式和图象是什么？ 【学习进程】 1．实验原理（1）用电压表、电流表、可变电阻（如滑动变阻器）测量。

如图1所示：测出两组U 、I 值，就可以算出电动势和内阻。

原理公式：E=U+Ir 。

（2）用电流表、电阻箱测量。

如图2所示：测出两组I 、R 值，就可以算出电动势和内阻。

原理公式：E= I （R ＋r ）。

（3）用电压表、电阻箱测量。

如图3所示：测出两组U 、R 值，就可以算出电动势和内阻。

原理公式：r RUU E +=。

下面以图1所示的方式介绍实验步骤和实验数据的处置方式。

2．实验器材电池（待测电源）、电压表、电流表、滑动变阻器、开关、导线，坐标纸。

3．主要实验步骤（1）依照图1把器材连接好。

（2）把滑动变阻器滑片移到电阻 最大 （填“最大”或“最小”）的一端。

（3）闭合电键，调节滑动变阻器，使电流表有明显示数，记录一组电压表和电流表的图2图3图 1读数，用一样方式测量并记录几组 I 、U 、值。

（4）断开电键，整理好器材。

（5）数据处置：在座标纸上作 U －I 图线，求出E 、r 。

U （V ） I （A ）4．注意事项：关于图象法处置数据将多组U 、I 数据描在坐标纸上，利用图线求解电动势和内阻。

①纵轴是路端电压，横轴是干路电流，U =E-Ir ，图线是倾斜向下的直线。

②电阻的伏安特性曲线中，U 与I 成正比，前提是R 维持必然，而这里的U-I 图线中，E 、r 不变，外电阻R 改变，正是R 的转变，才有I 和U 的转变。

③实验中至少取得5组以上数据，画在坐标纸上拟合出一条直线。

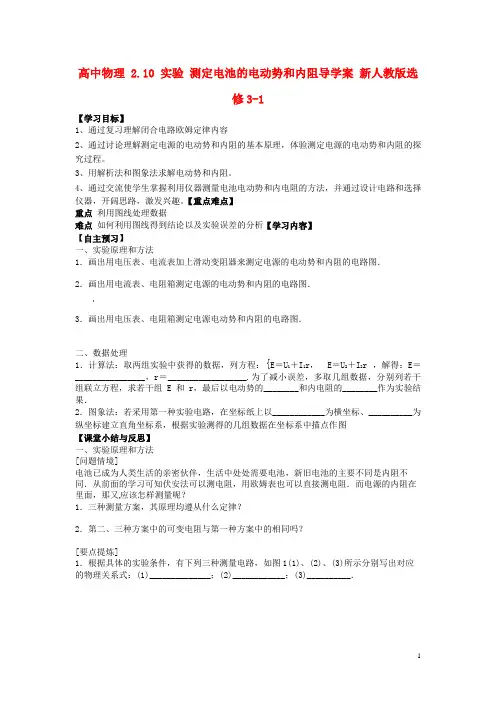

高中物理 2.10 实验测定电池的电动势和内阻导学案新人教版选修3-1【学习目标】1、通过复习理解闭合电路欧姆定律内容2、通过讨论理解测定电源的电动势和内阻的基本原理，体验测定电源的电动势和内阻的探究过程。

3、用解析法和图象法求解电动势和内阻。

4、通过交流使学生掌握利用仪器测量电池电动势和内电阻的方法，并通过设计电路和选择仪器，开阔思路，激发兴趣。

【重点难点】重点利用图线处理数据难点如何利用图线得到结论以及实验误差的分析【学习内容】【自主预习】一、实验原理和方法1．画出用电压表、电流表加上滑动变阻器来测定电源的电动势和内阻的电路图．2．画出用电流表、电阻箱测定电源的电动势和内阻的电路图．3．画出用电压表、电阻箱测定电源电动势和内阻的电路图．二、数据处理1．计算法：取两组实验中获得的数据，列方程：{E＝U1＋I1r， E＝U2＋I2r，解得：E＝________________，r＝__________________.为了减小误差，多取几组数据，分别列若干组联立方程，求若干组E和r，最后以电动势的________和内电阻的________作为实验结果．2．图象法：若采用第一种实验电路，在坐标纸上以____________为横坐标、__________为纵坐标建立直角坐标系，根据实验测得的几组数据在坐标系中描点作图【课堂小结与反思】一、实验原理和方法[问题情境]电池已成为人类生活的亲密伙伴，生活中处处需要电池，新旧电池的主要不同是内阻不同．从前面的学习可知伏安法可以测电阻，用欧姆表也可以直接测电阻．而电源的内阻在里面，那又应该怎样测量呢？1．三种测量方案，其原理均遵从什么定律？2．第二、三种方案中的可变电阻与第一种方案中的相同吗？[要点提炼]1．根据具体的实验条件，有下列三种测量电路，如图1(1)、(2)、(3)所示分别写出对应的物理关系式：(1)______________；(2)____________；(3)__________．图12．水果电池不太稳定，也可改为测量干电池的电动势和内阻， ______(填“新”或“旧”)干电池的内阻较大，容易测量．[问题延伸]恰当选择实验器材，照电路图连好实验器材，使开关处于________状态且滑动变阻器的滑动触头滑到使接入电阻值________的一端．二、数据处理[问题情境]我们都有这样的体会：手电筒内的电池用久了，灯泡的亮度会下降；收音机、录音机内的电池用久了，声音会变小，这是什么原因呢？1．用两组I 和U 的数据，解方程组就可以算出电池的电动势E 和内阻r.这样做虽然简单，但有什么缺点？2．描点作图时，为便于研究问题，画出的图象是直线好，还是曲线好？[要点提炼]1．数据处理的方法可用以下两个方法，________法和________法．2．用图象法处理实验数据时，建立合适的坐标系，使画出的图象尽量是直线，如________图象．[问题延伸]干电池内阻较小时路端电压U 的变化也较小，即不会比电动势小很多，这时，在画U －I 图象时，纵轴的刻度可以不从零开始，而是根据测得的数据从某一恰当值开始(横坐标I 必须从零开始)．此时图线和横轴的交点不再是__________，但纵轴的截距仍然是电池的__________，直线斜率的绝对值|ΔU ΔI|照样还是电池的____________.【典型例题】 例1在测干电池的电动势和内电阻的实验中，图有甲、乙两个可供选择的电路，应选用甲电路进行实验，实验中误差的来源是电流表 读数比实际值偏大，根据实验数据画出的U-I 图线如图所示，则求得的电动势是______ V ，内电阻是______ 。

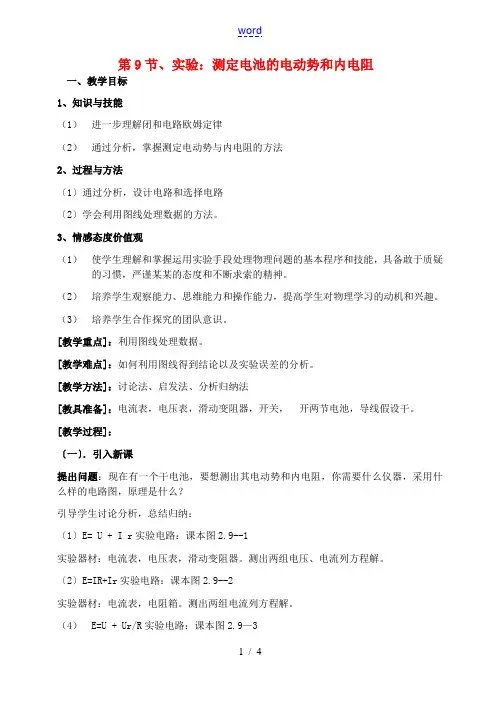

第9节、实验：测定电池的电动势和内电阻一、教学目标1、知识与技能（1）进一步理解闭和电路欧姆定律（2）通过分析，掌握测定电动势与内电阻的方法2、过程与方法〔1〕通过分析，设计电路和选择电路〔2〕学会利用图线处理数据的方法。

3、情感态度价值观（1）使学生理解和掌握运用实验手段处理物理问题的基本程序和技能，具备敢于质疑的习惯，严谨某某的态度和不断求索的精神。

（2）培养学生观察能力、思维能力和操作能力，提高学生对物理学习的动机和兴趣。

（3）培养学生合作探究的团队意识。

[教学重点]：利用图线处理数据。

[教学难点]：如何利用图线得到结论以及实验误差的分析。

[教学方法]：讨论法、启发法、分析归纳法[教具准备]：电流表，电压表，滑动变阻器，开关，开两节电池，导线假设干。

[教学过程]：〔一〕．引入新课提出问题：现在有一个干电池，要想测出其电动势和内电阻，你需要什么仪器，采用什么样的电路图，原理是什么？引导学生讨论分析，总结归纳：〔1〕E= U + I r实验电路：课本图2.9--1实验器材：电流表，电压表，滑动变阻器。

测出两组电压、电流列方程解。

〔2〕E=IR+Ir实验电路：课本图2.9--2实验器材：电流表，电阻箱。

测出两组电流列方程解。

（4）E=U + Ur/R实验电路：课本图2.9—3实验器材：电压表，电阻箱。

测出两组电压列方程解。

这几种方法均可测量，今天我们这节课选择用〔V〕、〔A〕测量的这一种〔二〕、新授课2、选用伏—安法测电源电动势与内电阻〔1〕讨论分析：电流表电压表及滑动变阻器的规格电流表0�0.6A量程，电压表0�3V量程。

滑动变阻器0�50Ω。

（2）选用电路提出问题：选用电路时，还可将〔A〕接在外面，原那么上也是可以的，那么我们在做实验时是否两个都可以，还是哪一个更好？为什么？学生回答：两种方式测量都会带来误差。

引导误差分析：选用哪种方式，要根据实际测量的需要确定，现在要想测出电源的内阻，如果采用图乙方式，最后得到的结果相当于电源内阻与电流表内阻的总和，而两者相差又不太多，这样一来误差就会比较大，所以应采用图甲的电路图。

第二章恒定电流第10节实验：测定电池的电动势和内阻【课前准备】【课型】新授课【课时】1课时【教学三维目标】（一）知识与技能1.知道测定电源的电动势和内阻的实验原理，进一步感受电源路端电压随电流变化的关系.2.掌握利用仪器测量电池电动势和内电阻的方法.3.学会根据图象合理外推进行数据处理的方法.（二）过程与方法尝试分析电源电动势和内阻的测量误差，了解测量中减小误差的方法.（三）情感态度与价值观1.使学生理解和掌握运用实验手段处理物理问题的基本程序和技能，具备敢于质疑的习惯、严谨求实的态度和不断求索的精神.2.培养学生观察能力、思维能力和操作能力，提高学生对物理学习的动机和兴趣.【教学重点难点】重点：利用图线处理数据难点：如何利用图线得到结论以及实验误差的分析【教学方法】实验、讲解、探究、讨论、分析【教学过程】【复习引入】【问题】闭合电路的欧姆定律内容？表达式？【回答】闭合电路中的电流跟电源的电动势成正比，跟整个电路的电阻成反比，这就是闭合电路的欧姆定律，表达式：E=U+Ir【问题】现在有一个干电池，要想测出其电动势和内电阻，需要什么仪器，采用什么样的电路图，原理是什么？新课教学10 实验：测定电池的电动势和内阻一、实验原理【展示】方法一、伏安法测电源电动势E , 内电阻r由闭合电路的欧姆定律E=U+Ir得，用电压表路端电压U、电流表测电路中电流I , 改变滑动变阻器滑片的位置，测出两组U 和I 相应的数值便可得到，电源电动势E , 内电阻r.方法二、用电流表、电阻箱测电源电动势E , 内电阻r由闭合电路的欧姆定律E=IR+Ir 得，用电流表测出电路中的电流，调节电阻箱的旋钮，改变电路中的电阻，测出几组R 和I 相应的数值便可得到，电源电动势E , 内电阻r.方法二、用电流表、电阻箱测电源电动势E , 内电阻r由闭合电路的欧姆定律r RU U E +=得，用电压表测出电阻箱两端的电压，调节电阻箱的旋钮，改变电路中的电阻，测出两组R 和U 相应的数值便可得到，电源电动势E , 内电阻r.【过渡】根据以上原理均可测得电源电动势E , 内电阻r ，以伏安法为例，具体测量二、实验方法实验目的：伏安法测电源电动势E , 内电阻r实验原理：E=U+Ir实验器材：被测电池、电压表、电流表、滑动变阻器、电键、导线、坐标纸.电路图实验步骤：（1）确定电流表、电压表的量程，按照电路原理图把器材连接好.（2）把滑动变阻器滑片移到电阻最大的一端.（3）闭合电键，调节变阻器，使电流表有明显示数，记录一组电压表和电流表的读数，用同样方法测量并记录几组I 、U 值.（4）断开电键，整理好器材.（5）数据处理：在坐标纸上作U －I 图，求出E 、r.注意事项1．为了使电池的路端电压变化明显，电池的内阻应选大些(选用已使用过一段时间的干电池)；2．在实验中不要将I 调得过大，每次读完U 和I 的数据后应立即断开电源，以免干电池在大电流放电时老化现象严重，使得E 和r 明显变化．3．测出不少于6组I 、U 数据，且变化范围要大些，用方程组求解时，类似于逐差法，要将测出的I 、U 数据中，第1和第4组为一组，第2和第5组为一组，第3和第6组为一组，分别解出E 、r 值再求平均．4．干电池内阻较小时，U 的变化较小，此时，坐标图中数据点将呈现如图 (甲)所示的状况，使下部大面积空间得不到利用．为此，可使纵坐标不从零开始而是根据测得的数据从某一恰当值开始(横坐标I 必须从零开始)，如图 (乙)所示，并且把纵坐标的比例放大，可使结果的误差减小．此时图线与横轴交点不表示短路电流而图线与纵轴的截距仍为电动势．要在直线上任取两个相距较远的点，用r ＝IU ∆∆ ，计算出电池的内阻r .三、数据处理实验数据的处理是本实验中的一个难点.原则上，利用两组数据便可得到结果，但这样做误差会比较大，为此，可以多测几组求平均，也可以将数据描在图上，利用图线解决问题.图线的纵坐标是路端电压U ，横坐标是电流I ，实验中至少得到5组以上实验数据，画在图上拟合出一条直线.要求：使多数点落在直线上，并且分布在直线两侧的数据点的个数要大致相等，这样，可使偶然误差得到部分抵消，从而提高精确度.将图线两侧延长，纵轴截距点意味着断路情况，它的数值就是电源电动势E .横轴截距点（路端电压U =0）意味着短路情况，它的数值就是短路电流rE . 说明：①两个截距点均是无法用实验实际测到的，是利用得到的图线向两侧合理外推得到的.②由于r 一般很小，得到的图线斜率的绝对值就较小.为了使测量结果准确，可以将纵轴的坐标不从零开始，而是根据测得的数据从某一恰当值开始(横坐标I 必须从零开始)，这时图线在纵轴上的截距仍为电源电动势,而图线在横轴上的截距不再是短路电流，电源内阻r 由IU ∆∆求得，计算r 时选取直线上相距较远的两点求得.【拓展】作U —I 图象的几个原则：（1）适当选择横坐标、纵坐标的单位的比例和坐标起点.坐标的起点不一定通过零点，图线在坐标系中应尽可能占有较大的空间，不要使图线偏于一边或一角.标度能反映读数的准确程度，坐标的最小分格至少与实验数据中最后一位准确数字相当.(2)描绘图线时，应尽可能使实验数据点通过或均匀地分布在光滑图线的两侧.对于个别离图线较远的点，误差很大，应舍弃.误差分析【问题】选用电路图时，有甲乙两种电路图，原则上也是可以的，那么我们在做实验时是否两个都可以，还是哪一个更好？为什么？（甲图）1、误差来源：电压表的分流2、测量值与真实值比较：设电动势为E ′，内电阻为r ′；E ′＝r R U I U V)(111++′ E ′＝r R U I U V )(222++′ 解得：）＋（）＝＋）（－－＝（VV 211221R r 1R r 1I I U I U I '''E E ）＋（）＝＋（－－＝VV 2112R r 1r R r 1I I U U r ''' 由此可知测量值E 、r 均比真实值偏小，但r ′＜＜R V ，故误差很小。

第九节测定电池的电动势和内阻学案导学学习目的（一）知识与技能1、了解并掌握测定电池的电动势和内阻的原理和实验方法。

2、学习用图象法处理实验数据。

（二）过程与方法通过设计电路和选择仪器，开阔思路，激发兴趣。

养成规范操作实验并能科学、合理地处理数据的习惯。

（三）情感、态度与价值观理解和掌握运用实验手段处理物理问题的基本程序和技能，具备敢于质疑的习惯、严谨求实的态度和不断求索的精神，培养观察能力、思维能力和操作能力，提高对物理学习的动机和兴趣。

学习重点掌握实验原理和方法，学会处理实验数据。

学习难点用图象法处理实验数据。

自主学习1.闭合电路欧姆定律的内容2.测定电源的电动势和内阻的实验原来就是闭合电路欧姆定律，对于一个给定的电池，电动势和内阻是一定的，由闭合电路欧姆定律可以写出电源电动势E、内电阻r与路端电压U、电流I 的关系式，为。

根据这个关系式，你可以利用哪些实验器材来测定电源的电动势E和内电阻r？画出实验电路图。

3.根据闭合电路欧姆定律，可以写出电源电动势E、内电阻r与电路电流I 、电路外电阻R的关系式，为。

根据这个关系式，你可以利用哪些实验器材来测定电源的电动势E和内电阻r？画出实验电路图。

4. 根据闭合电路欧姆定律，可以写出电源电动势E、内电阻r与路端电压U 、电路外电阻R 的关系式，为。

根据这个关系式，你可以利用哪些实验器材来测定电源的电动势E和内电阻r？画出实验电路图。

同步导学用伏安法测电源电动势和内电阻时应注意：（1）应选用内阻大一些（用过一段时间）的干电池，在本实验中不要把电流调得过大，每次读完示数后立即断电。

（2）在画U-I图象时，要使较多的点落在这条直线上，或使各点均匀分布在直线的两侧。

个别偏离直线太远的点可舍去不予考虑。

这样，就可以使偶然误差得到部分抵消，从而提高精确度。

（3）干电池内阻较小时路端电压U的变化也较小，即不会比电动势小很多。

这时，在画U-I 图线时，纵轴的刻度可以不从零开始，而是根据测得的数据从某一恰当值开始（横坐标I必须从零开始）。

选修3-1第二章2.9 实验：测定电池的电动势和内阻一、教材分析“实验：测定电池的电动势和内阻”是人教版高中物理选修3-1第二章第九节的内容，它是闭合电路欧姆定律的深化和实际应用，学生通过本节课的学习，既能巩固电学问题的分析思路，加深对闭合电路欧姆定律的理解，激发学生的学习兴趣，培养学生合作、探究、交流能力，具有很重要的实际意义。

二、教学目标一、知识与技能1、理解闭合电路欧姆定律内容2、理解测定电源的电动势和内阻的基本原理，体验测定电源的电动势和内阻的探究过程。

3、用解析法和图象法求解电动势和内阻。

4、使学生掌握利用仪器测量电池电动势和内电阻的方法，并通过设计电路和选择仪器，开阔思路，激发兴趣。

二、过程与方法1、体验实验研究中获取数据、分析数据、寻找规律的科学思维方法。

2、学会利用图线处理数据的方法。

三、情感态度与价值观使学生理解和掌握运用实验手段处理物理问题的基本程序和技能，具备敢于质疑的习惯、严谨求实的态度和不断求索的精神，培养学生观察能力、思维能力和操作能力，提高学生对物理学习的动机和兴趣。

三、教学重点难点重点：利用图线处理数据难点：如何利用图线得到结论以及实验误差的分析四、学情分析1．知识基础分析：①掌握了闭合电路欧姆定律，会利用该定律列式求解相关问题。

②掌握了电流表、电压表的使用方法。

2．学习能力分析：①学生的观察、分析能力不断提高，能够初步地、独立发现事物内在联系和一般规律的能力。

②具有初步的概括归纳总结能力、逻辑推力能力、综合分析能力。

五、教学方法实验法，讲解法六、课前准备1．学生的学习准备：预习学案。

2．教师的教学准备：多媒体课件制作，课前预习学案，课内探究学案，课后延伸拓展学案。

3．教学环境的设计和布置：两人一组，实验室内教学。

七、课时安排：1课时八、教学过程（一）预习检查、总结疑惑（二）情景引入、展示目标回顾上节所学内容，引入新内容教师：上堂课我们学习了闭合电路的欧姆定律，那么此定律文字怎么述？公式怎么写？学生：闭合电路中的电流跟电源的电动势成正比，跟整个电路的电阻成反比，这就是闭合电路的欧姆定律。

实验：测定电池的电动势和内阻 学案课前预习学案一、预习目标学习测量电源电动势和内阻的方法,掌握科学测量的主要步骤。

二、预习内容一、实验目的测定电源的________________。

图2.6-1二、实验原理1、图2.6-1中，电源电动势E 、内电阻r ，与路端电压U 、电流I 的关系可写为E=______________。

（1）2、图2.6-2中，电源电动势E 、内电阻r 、电流I 、电阻R 的关系可写为E=______________。

（2）3、图2.6-3中电源E 、内电阻r 、路端电压U 、电阻R 的关系可写为E=______________。

（3）实验原理1是本节课的重点。

测出几组U,I 数值，带入(1)式得到的方程两两组成方程组，可得到E ，r 值。

这种方法误差较大。

还可以多测出几组U,I 值，然后在U-I 坐标平面内描出各组U 、I 值所对应的点，然后通过这些点画一直线，如图2.6-4所示，直线与纵轴的的交点的纵坐标就是电池的电动势的大小，直线与横轴的交点的横坐标就是电池的短路电流I o =E/r ，因此可求的内电阻r=E/I o 。

三、实验器材_________ 、__________、__________、__________、开关、导线。

三、提出疑惑同学们，通过你的自主学习，你还有哪些疑惑，请把它填在下面的表格中疑惑点疑惑内容课内探究学案一、学习目标学会科学处理实验数据的方法，有公式法和图像法。

学习重难点：图像法计算E 、r 。

二、学习过程E r S I/A U/实验步骤1.连接电路。

如图2.6-1所示。

电流表取0.6A量程，电压表o I o I/A取3V量程，移动触头位置使连入电路中的有效阻值_______。

图2.6-42.测几组（I，U）值。

闭合电键，移动变阻器触头位置，使电流有明显示数，记下一组（I，U）值，断开电键。

用同样方法，多次移动变阻器触头位置，记录多组（I，U）值，然后断开电键。

实验：测定电池的电动势和内阻 教学设计【教学目标】1．使学生掌握电池电动势和内阻的测量方法及误差分析 2．通过实际操作，锻炼学生的动手能力，开阔思路、激发兴趣 3.学会利用图像处理数据的方法、误差分析4.通过探究和学生实验，培养学生的观察能力、思维能力和操作能力，培养学生严谨求实的态度和不断求索的精神。

【教学重点、难点】重点：测量方案和利用图像处理数据的方法。

难点：如何利用图像得出结论。

【教学流程】例题：如图：R 1=14Ω，R 2=9 Ω.当开关S 切换到位置l 时，电流表的示数为I 1=0.2A ；当开关S 切换到位置2时，电流表的示数为I 2=0.3A ，求电源电动势E 和内阻r （电流表内阻不计）一、实验原理闭合电路欧姆定律：Ir U E +=解方程组即可二、实验方案和电路图1．用电压表、电流表测电池的E 、r2．用电流表、定值电阻测电池的E、r三、器材选择：被测干电池：内阻较大安培表：0~0.6A伏特表：0~3V滑动变阻器：阻值较小的，最大阻值10~20Ω电键和导线四、实验步骤1．按原理图连接实物图2．把变阻器的滑片移到一端使其阻值最大3．闭合电键，调节变阻器，使电流表的读数有明显示数，记录一组电流表和电压表的示数，用同样的方法测量并记录几组U，I值4．断开电键，整理好器材五、数据的处理思考：如何处理数据得出结论？1．代数法2．图像法思考：电路图用下图可以吗？阅读课文，熟悉电路的连接，说出需要的实验器材分组实验归纳总结思考、交流讨论交流讨论、两种接法引起误差的原因培养学生的科学探究精神，发挥学生的学习主动性和创造性，培养学生分析归纳、概括总结的能力，体现新课程理念培养学生的敢于质疑的习惯和科学探索的精神六、误差分析七、注意事项在本节课学习中，我们学了哪些知识？请同学们归【课堂练习1】如图为某次测定电源的电动势和内阻所作的图象，有关这个图象的说法正确的是（）A．纵轴截距表示待测电源的电动势，即E＝3 VB．横轴截距表示短路电流，即I短＝0.6 AC．根据r＝E/I短，计算出待测电源内阻为5 ΩD．根据r＝ΔU/ΔI，计算出待测电源内阻为1 Ω【课堂练习2】用电流表和电压表测定电池的电动势E和内阻r，所用电路如图a所示，一位同学测得的六组数据如下表所示.（1）试根据这些数据在图(b)中作出U—I图线.（2）根据图线求出电池的电动势E＝________ V，电池的内阻r＝________ Ω.。
