DMS1系列网络监控平台管理系统软件一、产品简介DMS1系列网络监控平台管理系统软件是针对网络视频监控应用而设计的网络监控系统，管理直辖的各类现场监控设备和报警设备，提供视频监控的平台联网应用解决方案，可满足大、中、小型等多种网络视频监控规模的需要。
系统可充分适应各式网络环境，根据窄带及宽带网络环境的特点，运用智能视频路由机制，实现流畅、清晰、快速的视频传输。
系统支持C/S和B/S架构的网络客户端监控，具备中心集中监看、中心集中录像、现场录像、中心与现场同时录像多种录像保存方式，监控中心集中管理现场报警，可集成防盗/周界报警系统的报警联动控制，可通过网络矩阵主机实现电视墙的万能矩阵切换控制。
系统具备灵活的系统伸缩性和强大的集成能力。
可兼容多品牌、多算法的硬盘录像机（DVR）、网络视频服务器（DVS）、网络摄像机(IPC)和多品牌、多型号的报警主机、模拟矩阵等设备。
系统架构完整，支持作为各级网络监控平台的应用需求。
二、应用拓朴图三、多级联网监控平台架构图四、系统特点1. 兼容性好。
可同时支持H.264、MPEG4等多种编码的、多个不同厂家的DVR、DVS、IP摄像机等设备的网络接入。
2. 适应性强。
对编码设备接入的网络资源依赖度较低。
支持在多种网络媒介进行视频传输。
3. 功能齐全。
具备集中管理、流媒体转发、中心录像、电子地图、统一报警管理、WEB服务、电视墙扩展等多种功能。
4. 操作方便。
采用客户端访问的网络应用结构，支持C/S和B/S访问模式，统一分配、认证、管理用户权限，支持矩阵键盘控制云镜、矩阵。
5. 安全性强。
对系统所有设备接入进行认证，统一管理所有用户权限，支持行为审计，设备巡检，6. 稳定性高。
支持设备断线重连；支持软件和硬件双看门狗,异常或停止响应后，自动重启软件/设备，支持双机热备及群集应用；7. 扩展性佳。
支持选购网络矩阵软件实现电视墙显示、矩阵切换功能，支持扩展系统管理规模，支持以模块化方式扩展，支持功能定制开发。

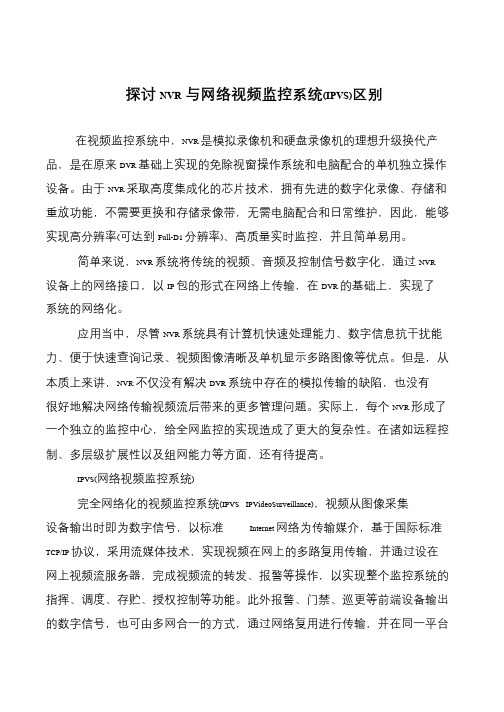

探讨NVR与网络视频监控系统(IPVS)区别
在视频监控系统中，NVR 是模拟录像机和硬盘录像机的理想升级换代产品，是在原来DVR 基础上实现的免除视窗操作系统和电脑配合的单机独立操作设备。
由于NVR 采取高度集成化的芯片技术，拥有先进的数字化录像、存储和重放功能，不需要更换和存储录像带，无需电脑配合和日常维护，因此，能够
实现高分辨率(可达到Full-D1 分辨率)、高质量实时监控，并且简单易用。
简单来说，NVR 系统将传统的视频、音频及控制信号数字化，通过NVR 设备上的网络接口，以IP 包的形式在网络上传输，在DVR 的基础上，实现了
系统的网络化。
应用当中，尽管NVR 系统具有计算机快速处理能力、数字信息抗干扰能力、便于快速查询记录、视频图像清晰及单机显示多路图像等优点。
但是，从
本质上来讲，NVR 不仅没有解决DVR 系统中存在的模拟传输的缺陷，也没有
很好地解决网络传输视频流后带来的更多管理问题。
实际上，每个NVR 形成了一个独立的监控中心，给全网监控的实现造成了更大的复杂性。
在诸如远程控制、多层级扩展性以及组网能力等方面，还有待提高。
IPVS(网络视频监控系统)
完全网络化的视频监控系统(IPVS IPVideoSurveillance)，视频从图像采集设备输出时即为数字信号，以标准Internet 网络为传输媒介，基于国际标准TCP/IP 协议，采用流媒体技术，实现视频在网上的多路复用传输，并通过设在网上视频流服务器，完成视频流的转发、报警等操作，以实现整个监控系统的
指挥、调度、存贮、授权控制等功能。
此外报警、门禁、巡更等前端设备输出
的数字信号，也可由多网合一的方式，通过网络复用进行传输，并在同一平台。
IP网络视频监控系统简介及其组成(组图)2006/11/6/11:32 来源：慧聪网安防行业频道作者：好望角供稿一、IP网络视频监控系统简介IP网络视频监控系统是一种综合了网络通信、视频编码、计算机处理、软件管理等方面技术的应用系统，是大型视频监控普遍采用的技术和体系架构。
作为视频监控第三代产品网络视频监控（IPVS）是以智能视频监控管理系统为核心的标准化数字系统，从摄像机到监控中心全部设备基于IP联通，在完成所有监控功能基础上，扩展了传统CCTV系统无法完成的功能。
IPVS让监控范围更广泛，通过网络IPVS可以在数千公里范围内低延时传送图像，实现跨越省市的广域监控应用。
IPVS让多中心同时监控，IPVS可以同时把若干路图像传送到若干人员面前，完成多人实时监控，协同指挥的功能。
IPVS让监控系统架设更灵活。
利用无线、ADSL等灵活廉价的通讯手段，监控点可以任意架设，按需扩充监控范围。
IPVS让智能化处理成为可能，IPVS处理后的图像是标准的视频流数据，可以与智能化的应用系统如人像识别，人、物分离，行为跟踪等高级智能系统结合，提高自动预警能力。
IPVS与环境监控协同工作，IPVS可以和温湿度监测，酸碱度监测，烟感监测，电压电流监测等网络监测设备一起接入网络，共同处理，完成更复杂的监控功能。
IPVS是一个开放的系统，IPVS提供多种开发API，与多种应用系统结合，如企业管理系统，城市模拟系统，会议系统等，成为企业信息系统的一部分。
IPVS是一个不断发展的系统，所有通信技术和数字化技术均为IPVS提供了源源不断进步发展的机会。
在手持设备上完成监控工作，超长时间录像等应用都将是新技术带来的监控新应用。
二、IPVS系统组成IPVS系统结构如下图所示，其中包括：网络摄像机、智能视频监控系统、网络存储设备、网络通信设备和监控设备。
智能视频监控系统是IPVS的核心部件。
它完成视频流在网络上的传送、存储、回放的用户对监控点设备的控制操作；它提供智能化的处理接口，输出视频流，获得处理结果；它是报警处理中心，接受来自所有监控点的信息进行处理和发出告警；它提供API，与其他系统交互。
视频监控系统重要知识点总结前言：随监控从业人员越来越多，对于刚刚加入这个行业的新人来讲，可能首先要从最基层的设备安装做起，在实践中逐渐积累经验，成为能够独立负责项目的项目经理，那么在监控摄像机安装过程中，摄像机的安全保护又应该注意哪些事项呢？监控安装不能忽视的要点1、位置需求对于监控摄像机来说，所处位置的好坏直接关系着设备的成像效果。
因此，不少用户将监控的效果视为监控摄像机安装位置的首要参考。
不过，他们却忽视了十分重要的一点：监控摄像机并非万能，在安装位置的选择上，它同样有着自己的要求，首先就是在安装的位置上，为了能够使摄像机避免周围环境的干扰，实现一个更佳的拍照和生存效果。
在室内环境安装时，我们要尽可能的保证设备的高度不低于2.5米，而在室外环境中，我们也要将监控设备置身于距离地面3米半以上的高度。
否则，无论是从摄像机自我保护，还是设备监控角度来说，都会产生不少负面的效应。
只有考虑到了这些最基本的问题之后，角度才是我们考虑的方面。
2、安装角度主要分为两种：筒型和半球型。
其中筒型比较常见，室内外通用；半球型一般用于室内，体积较小，可以壁挂或吸顶式安装。
监控摄像机安装还应注意角度问题，对于没有宽动态功能的普通摄像机，应避免直射光源，最好不要逆光安装，摄像机逆光补偿调整的原理与方法！监控摄像机在安装过程中固定一定要牢固，以防画面抖动。
对于墙面可使用冲击钻打眼，塞上涨塞，然后用自攻丝将支架固定在墙面，对于天花板吊顶，可在上边放木块，让自攻丝穿过天花板拧到木块里，还有一个关键问题：摄像机安装支架的选择上也要注意。
室外尽量选择室外专用支架，多花不了几个钱，但是抗风系数就大大不一样了，无线网桥知道用一个粗点的支架，而摄像机则选择一个如此的支架，稍微有点风吹草动的，摄像机立马位置就变了。
监控摄像机的安装高度不能太低，防止他人恶意破坏，也不能太高，不方便以后的维修，建议安装高度在三四米即可，踩个梯子就能够得到，还有就是如果高立杆安装的摄像机，一定要考虑到后期维护方面。
监控系统的流媒体传输随着科技的不断发展和进步，监控系统在安防领域的应用越来越广泛。
而监控系统中的流媒体传输技术起着至关重要的作用。
本文将探讨监控系统中流媒体传输的原理、优势以及相关的应用。
一、监控系统中流媒体传输的原理监控系统中流媒体传输是指将监控视频和音频通过网络传输到指定的终端设备进行实时观看或录制。
它依赖于流媒体传输协议和流媒体服务器的支持。
其原理主要包括以下几个方面：1. 压缩编码技术为了保证视频和音频的传输效率和质量，监控系统中一般采用压缩编码技术，如H.264、H.265等。
这些压缩编码技术可以将高清的视频和音频信号压缩成较小的数据包，从而减少带宽的消耗和传输延迟。
2. 网络传输协议监控系统中常用的网络传输协议有RTSP、RTMP、HLS等。
RTSP （Real-Time Streaming Protocol）适用于实时传输和控制音频或视频媒体数据的应用；RTMP（Real-Time Messaging Protocol）主要用于传输音频和视频数据；HLS（HTTP Live Streaming）是苹果公司提出的一种流媒体传输协议，可将视频切片并通过HTTP协议进行传输。
3. 流媒体服务器流媒体服务器是指专门用于存储和传输流媒体数据的服务器。
它可以根据用户的需求，将视频和音频数据进行分发和传输，实现对监控系统中的多个终端设备的支持。
流媒体服务器的功能主要包括媒体存储管理、内容分发和传输流控制等。
二、监控系统中流媒体传输的优势监控系统中采用流媒体传输技术具有以下优势：1. 实时性强通过流媒体传输，监控系统可以实现实时监控和传输，用户可以随时随地通过终端设备观看监控视频和音频，及时了解现场的情况。
2. 灵活性高流媒体传输技术可以适应不同的网络环境和终端设备，如有线网络、无线网络、手机、平板等，使监控系统的应用范围更加广泛。
3. 扩展性好监控系统中的流媒体传输技术支持多终端设备的接入，可以轻松扩展和管理多个监控点，满足不同场景的监控需求。
安徽工业职业技术学院毕业设计（论文）信息工程系系 09网络(1) 班姓名黄心怡毕业设计（论文）题目：流媒体技术的网络视频监控系统设计毕业设计（论文）起止日期： 2012-3-1至2012-4-30指导教师：庄城山毕业设计（论文）要求：1、学生必须充分认识毕业设计的重要性，严格按要求完成毕业设计任务；课题的选择最好能涉及对实际问题的调查分析，设计的成果具有较高的实用价值；2、在设计期间，指导教师要定期对学生的完成情况进行指导和检查；（1）在校的学生采取面授的方式；（2）对于在外的学生，通过网络方式进行（基本要求每两周联系一次）；学生应该主动将遇到的问题与指导教师交流，指导教师尽力帮助学生解决问题；3、毕业设计的内容，要突出自己的观点、想法和做法，切忌大段的抄书和叙述与设计题目无关或关系不大的内容；4、毕业设计论文要求概念清楚，内容正确，条理分明，语言流畅，结构严谨，符合专业规范；5、毕业设计完成后（1）在校的学生须整理好所有的毕业设计文档并进行打印、统一封面装订；（2）在外就业的学生须在5月1前完成所有毕业设计工作，并将设计的①成果和②论文发给指导教师，指导教师根据学生完成的情况评定成绩并安排统一打印、装订。
流媒体技术的网络视频监控系统设计信息工程系 09网络（1）班黄心怡摘要：应用流媒体等技术实现了网络实时传输的功能，使用户端实时地掌握、记录和处理由现场传来的各种实时信息。
同时还可以通过监控设备将控制要求传送到被控端，完成以前只有在现场才能完成的操作，并且该系统支持多客户端的同时监控关键词：流媒体；远程；实时传输；编码技术；网络视频监控系统；Windows Media Services目录第一章诸论 (3)1.1 设计背景 (3)1.2 开发工具的选用及介绍 (3)第二章流媒体技术的分析与设计 (6)2.1流媒体传输流程与压缩问题 (6)2.2..前端性能与图像控制 (6)2.3采用数据进行实时传输差错控制 (6)2.4 Windows Media Services的系统架构 (7)第三章系统设计方案 (8)3.1结构体系 (8)3.2 Windows Media服务器的规划和安装 (8)第四章技术问题 (10)4.1压缩效率 (10)4.2网络视频前端性能 (10)4.3缓存技术 (10)4.4制作流媒体技术 (10)第五章结语 (19)参考文献 (19)第一章诸论随着多媒体技术、网络技术、通信技术、压缩技术、计算机性能的提高和网络宽带的增大，以及计算机视觉技术的快速发展都成为网络视频监控技术提供了良好的技术支持平台，使远程视频监控已成为当今的主流。
1.1 设计背景随着网络技术与计算机技术的飞速发展，流媒体应用得到了迅速的推广，给人类的生产、生活及工作方式带来了的巨大的变革，同事现在安防产品已经进入了网络化阶段，无论是硬盘录像机，还是网络视频服务器，网络一体化，网络矩阵等，基于网络功能越来越多。
应用流媒体技术设计网络监控系统不仅可以将传统的布线连接、传输模式全部基于网络进行架构，而且使得监控工作能在任何时候、任何地点均能进行。
网络视频监控系统是综合了视频服务器、网络摄像机、实时多任务操作系统、高效压缩编码以及总线等，它总能允许用户不论何时何地只要有一台IP主机就能观看其安装摄像头所监控的一端。
这就是网络视频监控，它是纯数字视频监控系统。
在网络视频监控系统中应用流媒体技术主要是实现视频图像的传输、转发和点播。
充分利用流媒体本身具有的优势，将声音、影像或动画由服务器向用户计算机进行连续、不间断的传送，在一定程度上突破了网络宽带对多媒体信息传输的限制，另外采用流媒体方案具有明显成本优势以及灵活性和拓展性。
1.2 开发工具的选用及介绍流媒体技术就是一种可以使音频、视频和其它多媒体能在Internet上以实时地、无需下载等待的方式进行播放的技术。
而流媒体传输技术的主要特点是以流的形式进行多媒体数据的传输。
而流媒体传输的多媒体数据必须经过适当的处理才能流式传输，它需要采用更加高效的视频压缩算法，采用合适的传输协议，编码器对于即时音/视频信号进行压缩、编码，生成适合以流方式传输的媒体内容放在流媒体服务器或网站服务器上，流媒体服务器响应请求，用户可以边下载边观看，而不需要等整个文件下载完成后才可以观看的网络传输技术。
由于网络宽带及网络线路稳定性的问题，常常会使网络监控中出现图像延迟时间长，图像帧率不够，图像画质不理想等现象，而流媒体技术就能在保障图像相对良好的同时增加压缩比例，减少传输、存储资源的占用。
实际上就是现在用户的电脑上创造一个缓冲区，而且是一个环形链表结构的缓冲区，在播放前预先下载一端数据作为缓冲，当网络实际连接速度小于播放器速度时，播放程序就会使用这一缓冲区内的数据，避免播放中的中断，以保证播放的质量。
Windows Media Services是微软公司从Windows 2000 Server开始推出的一套视频点播、视频广播系统，在Windows Server 2003中，微软公司对Windows Media Server的功能进行了扩展。
1、ANR技术与存储相关的网络适应性技术主要是ANR。
ANR的前提是视频编码器支持本地存储，同时系统部署有中心存储。
网络正常时，所有录像在中心完成；当网络发生故障时，支持ANR的视频编码器和中心管理平台将同时侦测到故障，并各自建立与时间相关的日志，同时视频编码器启动本地录像，利用本身内置的存储介质进行存储；在网络恢复正常后，视频编码器与中心管理平台将比较各自建立的日志，检查比对网络失效时的数据，然后由视频编码器将本地存储的录像上传至中心存储设备，完成后自动删除本地录像。
ANR技术一方面可以提升存储可靠性，另一方面可以保证录像文件的完整性和统一管理性。
、2、Windows Media Services技术Windows Media Services是一款基于Windows服务器平台的、通过Internet或Intranet向客户端传输音频和视频内容的应用软件。
其中，客户端可以直接是使用播放软件（例如Windows Media Player）来播放流媒体信息的计算机或PDA等数字设备，也可以是用于代理、缓存或重新分发流媒体信息的Windows Media服务器。
基于Windows Server2003操作系统的Windows Media Services流媒体服务器，可以给客户端提供实时流传输（实况转播）和顺序流转输（在线点播）2种类型。
其中，在传输实况内容时，流媒体服务器需要提供广播实况流的编码软件（如Windows Media编码器），当传输的是流媒体格式的文件时，只需要将这些文件在流媒体服务器上进行发布，数据流采用在文件中的先后顺序进行转输。
Windows Media文件是一个包含以Windows Media 格式存储的音频、视频或脚本数据的文件。
根据其内容和用途，Windows Media文件使用各种文件扩展名，如：.wma、.wme、.wms、.wmv、.wmx、.wmz 或.wvx。
3、编码器编码器是指一台计算机，它使用软件（如Windows Media编码器）将压缩/解压缩（codec）算法和流格式应用到采用模拟或数字音频和视频格式的内容上，然后将内容重新生成为数字文件或流。
该过程称为编码。
对内容进行编码后，即可通过Windows Media Services进行分发。
在大多数情况下，用于内容编码的软件安装在一台独立的计算机上，与Windows Media Services服务器分开。
4、CBR编码Windows Media Services默认使用恒定比特率（CBR）编码。
在流式播放方案中使用CBR编码最为有效。
使用CBR编码时，比特率在流的进行过程中基本保持恒定并且接近目标比特率，始终处于由缓冲区大小确定的时间窗内。
CBR编码的缺点在于编码内容的质量不稳定。
因为内容的某些片段要比其他片段更难压缩，所以CBR流的某些部分质量就比其他部分差。
此外，CBR编码会导致相邻流的质量不同。
通常在较低比特率下，质量的变化会更加明显。
进行CBR编码时，可以使用一次通过编码或两次通过编码方式。
其中一种编码方式是指分析与压缩在内容通过编码器时一次完成，而或两次通过编码是指内容第一次通过编码器时先进行分析，然后在第二次通过时进行压缩。
5、VBR编码Windows Media Services也使用可变比特率（VBR）编码。
当计划提供内容供用户下载、将内容在本地播放或者在读取速度有限的设备（如CD或DVD播放机）上播放时，可采用VBR编码。
当编码内容中混有简单数据和复杂数据（例如，在快动作和慢动作间切换的视频）时，VBR编码是很有优势的。
使用VBR编码时，系统将自动为内容的简单部分分配较少的比特，从而留出足量的比特用于生成高质量的复杂部分。
这意味着复杂性恒定的内容（例如新闻播音）不会受益于VBR编码。
对混合内容使用VBR编码时，在文件大小相同的条件下，VBR编码的输出结果要比CBR编码的输出结果质量好得多。
在某些情况下，与CBR编码文件质量相同的VBR编码文件，其大小可能只有前者的一半。
VBR编码选项有三种：基于质量的VBR（一次通过）、基于比特率的VBR（两次通过）和基于峰值比特率的VBR（两次通过）。
并非所有的编解码器都支持两次通过CBR编码或VBR 编码。
6、流媒体的分发方式分发指从一台计算机向另一台计算机传输内容的过程。
使用Windows Media Services时可采用下列3种分发类型。
1．服务器到服务器的分发当服务器上的发布点充当另一台Windows Media服务器上的发布点的内容源时，所进行的操作便是服务器到服务器的分发方式，系统中的最后一个发布点将内容传输给发出请求的播放机（客户端播放程序）。
2．推分发当编码器主动发起广播时进行的是推分发。
此后编码器通过Windows Media服务器上的发布点将内容传输给发出请求的播放机。
推分发对应的数据传递方式为推传递。
推传递是从Windows Media 编码器向Windows Media 服务器传输内容的一种方法。
推传递用于指明流的传输是由编码器启动和管理的。
3．拉分发当服务器主动与编码器连接以接收内容流时进行的是拉分发。
此后，服务器将内容分发给发出请求的播放机。
拉分发对应的数据传递方式为拉传递。
拉传递是从流来源（如Windows Media编码器或另一个Windows Media服务器）向发出请求的Windows Media服务器传输内容的一种方式。
拉传递用于指明流的传输是由请求服务器发起和管理的。
第二章流媒体技术2.1 流媒体传输流程与压缩问题流媒体技术是在数据网络上以流的方式传输多媒体信息技术。
