新风系统设计思路样本

新风系统设计图文讲解通风换气知识：一、通风的定义和目的通风即利用自然或机械的手段将室内空气和外界空气进行交换.故也称“换气”.通风换气可达到以下几个目的：1、满足人体的呼吸（以CO2浓度作为指标）；2、有害物质、烟、臭气等的排出；3、热量的排出；4、燃烧空气的补充。

当进行通风换气设计时.考虑节能性.应选择最小的外部空气量进行适当的设计。

二、通风换气的分类除了以上按照不同通风方法进行分类以外.还可以将通风换气分为局部换气和全面换气。

局部换气是对发生污染的局部进行换气.适用于污染源固定的污染场所.比如像厨房、工厂、实验室等这类的地方。

全面换气是随着全体空气的更换对室内空气的污染浓度进行稀释的一个过程.它适用于污染源分散或不固定而无法采用局部排风的情况.比如像办公室、工厂、仓库、集会所等这类地方。

三、通风换气的方法通风包括自然通风、机械通风或自然通风与机械通风联合使用等多种方法。

暖通南社微信课件多次提到。

1、自然通风利用自然风所产生的压力差和通过建筑物内外的温度差产生的浮力进行换气。

当因自然换气比起机械换气来讲能力较小.又会受到自然界的影响.所以有时达不到所期待的效果。

2、机械通风利用送风机或排风机等机械力量将室内的空气进行强制性的更换.如果进行了合理的换气设计.便可以达到理想的换气目的。

当决定了换气方式时.应该注意设计房间和邻室产生的压力差。

为了防止被污染空气的流入.要注意换气方式和风量平衡.也就是说为了避免污染度较高的房间里的气体流入外界.送风量应小于排风量.以保证房间负压；当要求洁净的房间.周围环境较差时.送风量应大于排风量.以保证房间正压。

四、机械通风的方式根据通风动力应用方式的不同.机械通风可分为三种。

方式一：给气和排气均利用机械力量。

此种方式对于房间的送风量和排风量都可以进行很好的控制.从而可以保证室内的风量平衡或控制房间处于正压或负压状态。

全热交换器即为此种方式。

方式二：利用机械力量.自然排风。

新风系统设计图文讲解通风换气知识：一、通风的定义和目的通风即利用自然或机械的手段将室内空气和外界空气进行交换，故也称“换气”，通风换气可达到以下几个目的：1、满足人体的呼吸（以CO2浓度作为指标）；2、有害物质、烟、臭气等的排出；3、热量的排出；4、燃烧空气的补充。

当进行通风换气设计时，考虑节能性，应选择最小的外部空气量进行适当的设计。

二、通风换气的分类除了以上按照不同通风方法进行分类以外，还可以将通风换气分为局部换气和全面换气。

局部换气是对发生污染的局部进行换气，适用于污染源固定的污染场所，比如像厨房、工厂、实验室等这类的地方。

全面换气是随着全体空气的更换对室内空气的污染浓度进行稀释的一个过程，它适用于污染源分散或不固定而无法采用局部排风的情况，比如像办公室、工厂、仓库、集会所等这类地方。

三、通风换气的方法通风包括自然通风、机械通风或自然通风与机械通风联合使用等多种方法。

暖通南社微信课件多次提到。

1、自然通风利用自然风所产生的压力差和通过建筑物内外的温度差产生的浮力进行换气。

当因自然换气比起机械换气来讲能力较小，又会受到自然界的影响，所以有时达不到所期待的效果。

2、机械通风利用送风机或排风机等机械力量将室内的空气进行强制性的更换，如果进行了合理的换气设计，便可以达到理想的换气目的。

当决定了换气方式时，应该注意设计房间和邻室产生的压力差。

为了防止被污染空气的流入，要注意换气方式和风量平衡，也就是说为了避免污染度较高的房间里的气体流入外界，送风量应小于排风量，以保证房间负压；当要求洁净的房间，周围环境较差时，送风量应大于排风量，以保证房间正压。

四、机械通风的方式根据通风动力应用方式的不同，机械通风可分为三种。

方式一：给气和排气均利用机械力量。

此种方式对于房间的送风量和排风量都可以进行很好的控制，从而可以保证室内的风量平衡或控制房间处于正压或负压状态。

全热交换器即为此种方式。

方式二：利用机械力量，自然排风。

完整版)新风系统设计思路本文介绍通风换气的知识和设计，包括定义、目的、分类和方法。

通风换气的目的包括满足人体呼吸、排出有害物质、热量排出和燃烧空气补充。

在设计时，应考虑节能性并选择最小的外部空气量。

通风换气可分为局部换气和全面换气，前者适用于污染源固定的场所，后者适用于污染源分散或不固定的场所。

通风方法包括自然通风、机械通风和自然通风与机械通风联合使用等多种方式。

机械通风可分为三种方式，包括给气和排气均利用机械力量、利用机械力量和自然排风以及利用机械力量和自然给风。

在进行机械通风设计时，应注意房间和邻室产生的压力差，保证室内风量平衡或控制房间处于正压或负压状态。

新风处理的方法未在本文中提及。

随着人们对室内环境舒适度和健康性要求的提高，新风系统的设计变得越来越受到关注。

新风引入方式有自然通风和机械通风两种。

目前，在新风引入方面，与VRF系统结合使用的比较多的设备有全热交换器和全新风机两种。

这两种设备都能与VRF系统进行联动和统一控制，将新风系统和空调系统融合为一体，为用户提供更舒适的空调环境。

全热交换器是一种可以进行热回收的换气设备，能在换气的同时进行室内排气的能量回收，从而可以降低空调负荷，减少空调设备的容量、投资费用和运行费用。

其原理是把室内空气和室外的新风通过热交换元件进行换热，利用排风的余热对新风进行处理，有效地节约能源并能同时解决新风问题，提高舒适性。

全热交换器由热交换元件、风管接口、多叶片风扇、风扇电机以及空气滤网组成。

在空调设备中，新风引入量根据《公共建筑节能设计标准》GB-2015中以普通办公室为例，如在室人员以4m2/人、30m3/h人的新风量计算，一般新风负荷约占空调负荷的30~40%左右。

为了尽量减少新风对于空调系统的影响从而达到节能的效果，设计时可以从以下两个方面考虑：1、在保证室内空气品质的基础上，减少新风引入量；2、采用热回收功能的双向换气设施。

全热交换器在减少设备容量且达到节能效果这一点上可以发挥很大的作用。

新风系统创新策划书3篇篇一《新风系统创新策划书》一、前言随着人们对生活品质的要求不断提高，对空气质量的关注也日益增加。

新风系统作为一种能够改善室内空气质量的设备，正逐渐成为现代家庭和办公场所的必备选择。

本策划书旨在提出一种创新的新风系统设计理念，以满足市场需求，提升产品竞争力。

二、市场分析1. 目前市场上的新风系统存在着噪音大、能耗高、维护困难等问题，用户体验有待提高。

2. 消费者对健康环保的意识不断增强，对新风系统的需求呈现出增长趋势。

3. 随着科技的不断发展，新风系统的技术也在不断更新，为产品创新提供了可能性。

三、产品创新点1. 采用先进的降噪技术，使新风系统在运行时保持低噪音状态，为用户创造更加安静的环境。

2. 设计智能节能模式，根据室内外空气质量自动调整运行功率，有效降低能源消耗。

3. 创新的过滤系统，能够高效去除空气中的有害物质，同时延长更换滤芯的周期，降低用户使用成本。

4. 配备手机 APP 远程控制功能，用户可以随时随地通过手机对新风系统进行操作，实现智能化控制。

5. 外观设计时尚简约，与室内环境完美融合，提升整体美观度。

四、营销策略1. 加强品牌建设，通过广告宣传、参加展会等方式提高品牌知名度。

2. 与房地产开发商、装修公司等建立合作关系，将新风系统作为房屋装修的配套产品，扩大销售渠道。

3. 开展促销活动，如打折、赠品等，吸引消费者购买。

4. 建立完善的售后服务体系，及时解决用户在使用过程中遇到的问题，提高用户满意度。

五、财务预算1. 研发费用：[X]万元2. 生产设备采购费用：[X]万元3. 市场推广费用：[X]万元4. 员工薪酬：[X]万元5. 其他费用：[X]万元六、风险评估与对策1. 技术风险：新风系统的技术不断更新，可能会出现技术难题导致产品研发失败。

对策是加强与科研机构的合作，及时了解行业最新技术动态。

2. 市场风险：市场需求可能会受到宏观经济环境、政策法规等因素的影响。

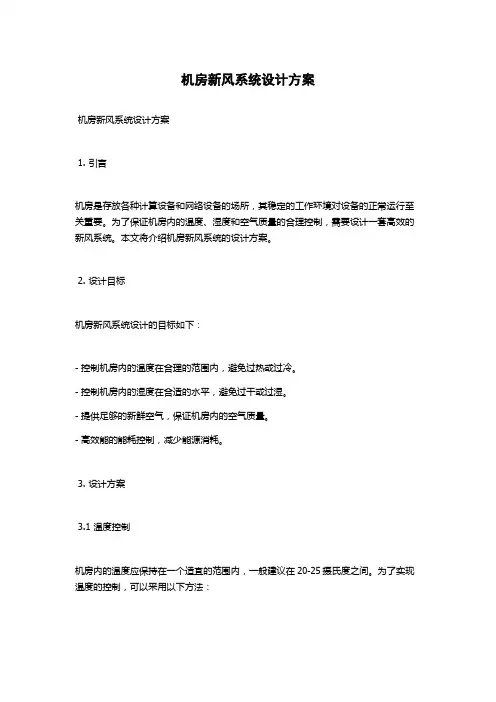

某机房新风系统设计方案参考
根据机房的实际情况和要求，需要设计一个排风系统，以保证机房内空气的质量和健康。

具体方案如下：
处理风量：
根据机房的总体积和要求，设计排风量至少为新风量的80%。

可得排风量为：1450.4*0.8=1160.32 m3/h。

配置机型：
安装一台X-15GA型柜式排风机，设备采用三级过滤，标配粗、中、亚高效三级过滤器，保持机房的净化效率。

安装说明：
将排风机安装在机房顶部，选择合适位置距离天花板不低于500mm，开设300*400mm的排风口，排出室内不断产生的空气污染物。

排风机直接排出室外，以保证室内空气洁净。

特点：
对室内空气进行排出，保证室内空气的健康品质；
对排出的空气进行三级过滤，过滤效率更高，维护周期更长，结构更紧凑；
排风机的风量三速可调，可根据机房专用空调总送风量调节；
过滤器堵塞失效后，设备会感应到并自动报警，保障设备正常工作；
柜式机型，美观大方，安装、维护较其他形式更为方便。

别墅新风系统设计方案别墅新风系统设计方案别墅作为一个高档住宅形式，不仅需要舒适的室内环境，还需要具备新风系统来保持室内空气的流通和清新。

以下是一个别墅新风系统设计方案。

1. 系统概述：本方案的别墅新风系统采用自然通风与机械通风相结合的方式，通过安装新风换气设备和排气扇来实现室内空气的循环和净化。

2. 设备选择：为了确保室内空气的质量，选择一款高效的新风换气设备是至关重要的。

此处推荐选用带有高效过滤器的新风机组，可以过滤掉室外的颗粒物、污染物和有害气体。

在选型时要考虑别墅的面积和房间的数量，确保设备能够满足室内的通风需求。

3. 系统布局：在别墅的设计阶段，应将新风系统的布局纳入考虑范围。

新风机组应放置在别墅的屋顶或庭院附近，便于排放室内污浊空气。

新风机组与室内通风出口之间应连接通风管道，确保新风能均匀分布到各个房间。

4. 通风口设置：根据别墅的布局和需求，合理设置新风通风口的位置和数量。

在客厅、卧室和厨房等常用房间设置通风口，以保证这些空间的新风供应。

在不同房间的通风口处应设置可调节的风阀，可以根据实际需要调节新风的流量。

5. 控制系统：新风系统应配备一套智能化的控制系统，以便用户能够方便地控制室内空气的质量。

控制系统应具备定时开启、关闭和风速调节功能，还可以配备空气质量检测仪器，实时监测室内空气的质量，并根据数据自动调节新风的流量。

6. 维护保养：为了保证新风系统的正常运行，定期进行维护保养是必不可少的。

用户可设定系统的自动清洁功能，定期清洗和更换过滤器。

另外，定期进行系统的检查和维修，以确保系统的稳定性和可靠性。

综上所述，通过选用高效的新风换气设备、合理布局通风口、配备智能化控制系统，并进行定期的维护保养，可以实现别墅新风系统的高效运行和空气质量的保证。

这将为别墅的居住者提供一个舒适、健康的室内环境。

新风系统设计图文讲解通风换气知识：一、通风的定义和目的通风即利用自然或机械的手段将室内空气和外界空气进行交换.故也称“换气”.通风换气可达到以下几个目的：1、满足人体的呼吸（以CO2浓度作为指标）；2、有害物质、烟、臭气等的排出；3、热量的排出；4、燃烧空气的补充。

当进行通风换气设计时.考虑节能性.应选择最小的外部空气量进行适当的设计。

二、通风换气的分类除了以上按照不同通风方法进行分类以外.还可以将通风换气分为局部换气和全面换气。

局部换气是对发生污染的局部进行换气.适用于污染源固定的污染场所.比如像厨房、工厂、实验室等这类的地方。

全面换气是随着全体空气的更换对室内空气的污染浓度进行稀释的一个过程.它适用于污染源分散或不固定而无法采用局部排风的情况.比如像办公室、工厂、仓库、集会所等这类地方。

三、通风换气的方法通风包括自然通风、机械通风或自然通风与机械通风联合使用等多种方法。

暖通南社微信课件多次提到。

1、自然通风利用自然风所产生的压力差和通过建筑物内外的温度差产生的浮力进行换气。

当因自然换气比起机械换气来讲能力较小.又会受到自然界的影响.所以有时达不到所期待的效果。

2、机械通风利用送风机或排风机等机械力量将室内的空气进行强制性的更换.如果进行了合理的换气设计.便可以达到理想的换气目的。

当决定了换气方式时.应该注意设计房间和邻室产生的压力差。

为了防止被污染空气的流入.要注意换气方式和风量平衡.也就是说为了避免污染度较高的房间里的气体流入外界.送风量应小于排风量.以保证房间负压；当要求洁净的房间.周围环境较差时.送风量应大于排风量.以保证房间正压。

四、机械通风的方式根据通风动力应用方式的不同.机械通风可分为三种。

方式一：给气和排气均利用机械力量。

此种方式对于房间的送风量和排风量都可以进行很好的控制.从而可以保证室内的风量平衡或控制房间处于正压或负压状态。

全热交换器即为此种方式。

方式二：利用机械力量.自然排风。

新风系统设计方案两篇新风系统设计方案（一）新风换气机是一种将室外新鲜气体经过过滤、热交换处理后送进室内，同时又将室内受污染的有害气体经过过滤、热交换处理后排出室外，而室内的温度基本不受新风影响的一种高效节能，环保型的高科技产品。

以下是对新风产品的介绍及工程安装的说明：一、亚都新风换气机的基本结构亚都新风换气机主要由热交换系统、动力系统、过滤系统、控制系统，降噪系统及箱体组成。

①热交换系统亚都新风换气机采用了叉流、静止板式热交换器。

亦即冷、热气体的运动方向相互垂直，其气流属于湍流边界层内的对流换热性质。

充分的热交换可以达到较高的节能效果。

②动力系统亚都换气机动力部分采用的是高效率、低噪声风机。

将经过过滤、热交换处理后的室外新鲜空气强制性送入室内，同时把经过过滤和热交换处理后的室内有害气体强制性排出室外。

③过滤系统亚都换气机的过滤系统采用初效过滤器。

换气机在两个进风口处分别设置空气过滤器，可有效过滤空气中的灰尘粒子、纤维等杂质，有效地阻止室外空气中的尘埃等杂质进入室内以到净化的目的，并确保主机的热交换部件被污物附着而影响设备性能。

④控制系统亚都换气机选用可靠的电器组件，安全可靠长寿命运行实现对风量的控制。

⑤降噪系统亚都新风换气机主机外壳内侧粘贴聚乙烯发泡材料，钣金件结合处有长效密封材料，可有效地降低整机的噪音。

⑥外壳亚都新风换气机的外壳采用柜架结构。

分别采用冷板喷塑、不锈钢板等不同材质，亦可根据用户实际需求选择不同材质加工新风设备工作原理：新风换气机工作原意图三、安装设计说明1、设计依据：《采暖通风与空气调节设计规范》( GBJ19-87)《公共建筑节能设计标准》( GB50189-2005)企业标准新风换气机样本2、设备选型：根据各房间内人员新风量满足30m3/h,及各房间体积所需新风量按每小时1 次换气次数计算，综合两方面的数据选择安装新风换气机的型号。

3、设计安装说明：根据家居户型所特有的特点，即：所需新风量小，管道相对较长的特点。

某展览中心新风系统设计方案参考
1. 背景
某展览中心为了提供舒适的室内环境和良好的空气质量，计划引入新风系统。

新风系统能够有效循环室内和室外的新鲜空气，改善室内空气质量，满足展览中心的需求。

2. 设计方案
基于展览中心的具体情况，我们提出以下新风系统设计方案参考：
2.1. 新风系统布局
根据展览中心的建筑结构和空间布局，应当合理安排新风系统的布局。

建议在展览中心的主要区域和公共区域设置新风系统的进风口和出风口，以实现室内空气的循环和通风。

2.2. 新风系统容量计算
根据展览中心的使用情况和人数，需计算新风系统的容量。

通过考虑人员密度、空气质量要求等因素，确定新风系统所需的空气流量和风机容量。

2.3. 过滤和处理
为了保证室内空气的质量，新风系统应配备有效的过滤器和适当的处理设备。

建议选择高效的过滤器，以滤除空气中的颗粒物和有害气体。

2.4. 控制系统
新风系统的控制系统应能自动控制新风系统的运行和调节空气流量。

通过传感器和调节阀等设备，实现室内空气的监测和调节。

2.5. 能源效率
新风系统的能源消耗是需要关注的一个问题。

我们建议选择节能型的新风设备和技术，以提高能源效率，并减少运行成本。

3. 总结
以上是针对某展览中心新风系统设计方案的参考建议。

具体的设计和实施需要考虑展览中心的实际情况和要求。

我们建议与专业的新风系统供应商或工程师进行详细的咨询和沟通，以制定最适合展览中心的新风系统设计方案。
