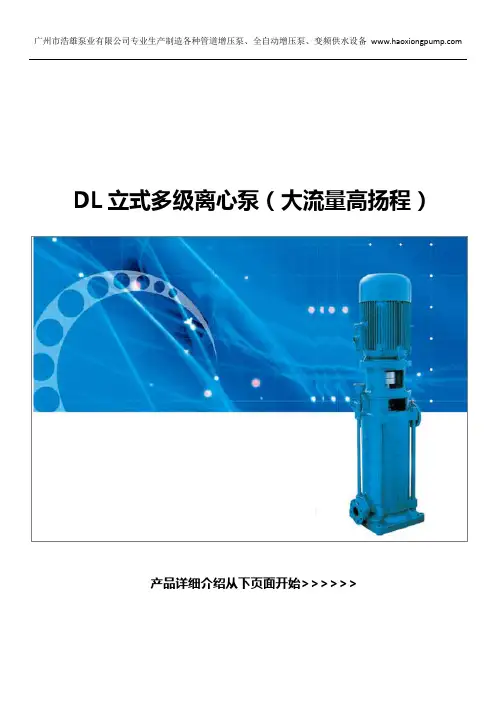

广一泵业DL立式多级离心泵(大流量高扬程)选型手册样本

【DL系列立式多级离心泵】产品:【DL系列立式多级离心泵】产品简介：DL、DLR型立式多级离心泵是公司根据高层建筑给水市场的实际需要和国家消防局GB 6245《消防泵性能要求和试验方法》标准而研制开发的多级泵新型产品。

DL立式多级离心泵供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。

流量范围为5～360m3/h,扬程范围为22～300m,配套功率范围为1.5～220KW,口径范围为φ40～φ200m。

同一台泵的出口可设1～5个出口，低转速n=1450r/min。

【DL系列立式多级离心泵】型号意义：【DL系列立式多级离心泵】使用条件：1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；2、DL立式多级离心泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；3、介质使用温度-15℃～120℃;4、最大系统工作压力≤2.5MPa;5、周围环境温度应低于40℃,相对湿度低于95%。

【DL系列立式多级离心泵】产品特点：DL系列立式多级离心泵采用国内优秀高效节能的水力模型，具有效率高，性能曲线平缓，运行范围广，符合消防局的有关规定，满足不同用户的使用需要；DL立式多级离心泵采用立式分段式结构，具有运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。

【DL系列立式多级离心泵】主要用途：DL系列立式多级离心泵主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。

DL型立式多级离心泵介质使用温度不超过80℃，DLR型立式多级离心泵介质使用温度不超过120℃。

【DL系列立式多级离心泵】结构图：序号名称材料或型号序号名称材料或型号1电机Y系列（V5）4极12出水段HT2002联轴器HT20013平衡套HT2003弹性块橡胶14平衡鼓HT2004轴承压盖HT20015末级导叶HT2005轴承并帽4516中段HT2006轴承盒HT20017导叶HT2007轴承180系列18叶轮HT2008挡水套4519出水段HT2009石棉压盖HT20020下轴套4510石棉石棉21下轴承铜合金11填料函体HT20022轴45、2Cr13【DL系列立式多级离心泵】结构说明：DL型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。

水泵选型手册第一节选用原则泵是一种面大量广的通用型机械设备，它广泛地应用于石油、化工、电力冶金、矿山、选船、轻工、农业、民用和国防各部门，在国民经济中占有重要的地位。

据79 年统计，我国泵产量达125.6万台。

泵的电能消耗占全国电能消耗的21%以上。

因此大力降低泵有能源消耗，对节约能源具用十分重大的意义。

近年来，我们泵行业设计研制了许多高效节能产品，如IHF、CQB、FSB、UHB等型号的泵类产品，对降低泵的能源消耗起了积极作用。

但是目前在国民经济各个领域中，由于选型不合理，许多的泵处于不合理运行状况，运行效率较低，浪费极大的能源。

有的还因为泵的选型不合理，根本不能使用，或者使用维修成本增加，经济效益低。

由此可见，合理选泵对节约能源同样具有重要意义。

所说的合理选泵，就是要综合考虑泵机组和泵站的投资和运行费用等综合性的技术经济指标，使之符合经济、安全、适用的原则。

具体来说，有以下几个方面：必须满足使用流量和扬程的要求，即要求泵的运行工次点（装置特性曲线与泵的性能曲线的交点）经常保持在高效区间运行，这样既省动力又不易损坏机件。

所选择的水泵既要体积小、重量轻、造价便宜，又要具有良好的特性和较高的效率。

具有良好的抗汽蚀性能，这样既能减小泵房的开挖深度，又不使水泵发生汽蚀，运行平稳、寿命长。

按所选水泵建泵站，工程投资少，运行费用低。

第二节选型步骤一、列出基本数据：1、介质的特性：介质名称、比重、粘度、腐蚀性、毒性等。

2、介质中所含因体的颗粒直径、含量多少。

3、介质温度：（℃）4、所需要的流量一般工业用泵在工艺流程中可以忽略管道系统中的泄漏量，但必须考虑工艺变化时对流量的影响。

农业用泵如果是采用明渠输水，还必须考虑渗漏及蒸发量。

5、压力：吸水池压力，排水池压力，管道系统中的压力降（扬程损失）。

6、管道系统数据（管径、长度、管道附件种类及数目，吸水池至压水池的几何标高等）。

如果需要的话还应作出装置特性曲线。

在设计布置管道时，应注意如下事项：A、合理选择管道直径，管道直径大，在相同流量下、液流速度小，阻力损失小，但价格高，管道直径小，会导致阻力损失急剧增大，使所选泵的扬程增加，配带功率增加，成本和运行费用都增加。

DL型多级立式离心泵概述：
DL型泵系立式、单吸、多级、分段式离心泵，适用于城镇供水和集中供热系统。

用来输送清水或物理和化学性质类似于清水的液体之用。

DL型泵输送介质温度在80℃以下，DLR型泵输送介质温度在150℃以下。

DL型多级立式离心泵参数范围：
流量Q 4.9~200m3/s
扬程H 21.6~239m
DL型多级立式离心泵型号说明：
80DL20×4 80DLR20×4
80－进水口直径（毫米）
20－单级扬程（米）
DL－立式多级分段式离心泵
DLR－立式多级分段式热水离心泵
4－4级
DL型多级立式离心泵结构型式：
泵为立式安装，具有结构紧凑、噪声低、占地面积小的特点，泵的轴封为填料密封、机械密封。

DL型多级立式离心泵旋转方向：
从电机端看，泵为逆时针方向旋转。

DL型多级立式离心泵主要零件材质：
泵的过流部件进水段、中段、出水段、叶轮、密封环材质为铸铁，轴为优质碳素钢。

DL型多级立式离心泵成套范围：
成套供应泵和电动机。

上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天上海沈泉管道离心泵厂家为大家带来的内容是有关立式多级离心泵的工作原理及性能参数(规格型号)，希望借此能够让更多的人了解GDL型立式多级管道离心泵，也希望能够帮助到大家可以根据本文的介绍选择到一款适合自己的离心泵。

一、GDL型立式多级管道离心泵工作原理：
立式多级离心泵的水泵由泵体转子部件以及电机等组成，其中转子部件是由泵轴、叶轮、轴套、叶轮挡套等零部件组
成。

泵的密封形式是用的机械密封，机械密封通过平衡室内的压力水进行冷却和润滑。

零部件当中的进水段、中段、出水段之间通过拉杆拉紧。

当立式多级离心泵电机带动轴上的叶轮高速旋转时，充满在叶轮内的液体在离心力的作用下，从叶轮中心沿着叶片间的流道甩向叶轮的四周，由于液体受到叶片的作用，使压力和速度同时增加，经过导壳的流道而被引向次一G 的叶轮，就是这样原理，逐次地流过所有的叶轮和导壳，进一步使液体的压力能量增加。

将每个叶轮逐级叠加之后，就获得一定扬程。

二、GDL型立式多级管道离心泵型号意义：
三、GDL型立式多级管道离心泵性能参数选型表：
四、GDL型立式多级管道离心泵(性能图谱)：
好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。

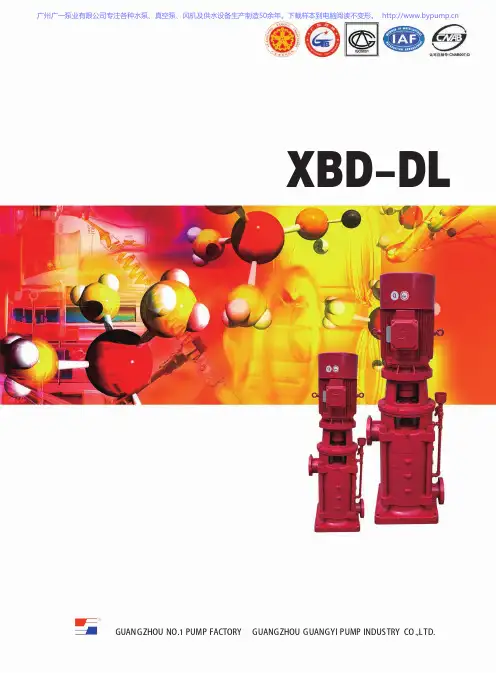

ＸＢＤ－ＧＤＬ型立式多级消防泵3立式多级消防泵XBD-GDL1本产品执行标准： GB6245-2006消防泵概述ＸＢＤ－ＧＤＬ　型立式多级消防泵组是根据我国消防用途的需要，按照有关消防标准和规范而开发的新产品。

ＸＢＤ－ＧＤＬ　型泵组采用立式多级管道泵，安装立式电机。

泵的吸入口与吐出口设计在下方成一字形，安装方便，占地面积小。

特别适用于高层建筑多台泵并联的消防系统使用，以减少单泵机组配带功率，简化电控设备。

轴、外筒体、叶轮等与液体接触的零件用不锈钢制造，外形美观。

轴封用耐磨机械密封，无泄漏且寿命长。

泵运行平稳、噪声低。

它适用于输送清水或物理化学性质类似水的其它液体。

型号说明及结构ＸＢ　Ｄ　５．９／　１０　－　ＧＤＬＧＤＬ之改型额定流量　１０ｌ／ｓ额定压力　０．５９ＭＰａ电机带动消防泵组转速２９００ｒ／ｍｉｎ 外形尺寸管路联接卡套式联接ＤＮ３２法兰联接 ＤＮ２５外螺纹联接 ＺＧ１１外形尺寸管路联接外形尺寸管路联接转速２９００ｒ／ｍｉｎ 外形尺寸管路联接转速２９００ｒ／ｍｉｎ 外形尺寸管路联接转速２９００ｒ／ｍｉｎ 外形尺寸管路联接转速２９００ｒ／ｍｉｎ 外形尺寸管路联接外形尺寸管路联接转速２９００ｒ／ｍｉｎ 10外形尺寸管路联接活动法兰联接 ＤＮ６５性能参数表11外形尺寸性能参数表外形尺寸管路联接活动法兰联接 ＤＮ１００转速２９００ｒ／ｍｉｎ 外形尺寸转速２９００ｒ／ｍｉｎ 14外形尺寸性能参数表转速２９００ｒ／ｍｉｎ 2ＸＢＤ－ＧＤＬ型立式多级消防泵ＸＢＤ－ＧＤＬ２０１１０９－②说明书内容如有改动，恕不另行通知Ａｌｌ　ｓｐｅｃｉｆｉｃａｔｉｏｎｓ　ｓｕｂｊｅｃｔ　ｔｏ　ｃｈａｎｇｅ　ｗｉｔｈｏｕｔ　ｎｏｔｉｃｅ。

■DL立式多级离心泵■上海沈泉泵阀制造有限公司☆概述DL 、DLR 型泵系立式单吸多级分段式离心泵，供输送不含固体颗粒的清水及物理性质类似于水的液体之用。

主要用于高层建筑供水，也可应用于厂矿给排水、输送液体的流量范围为 4.9～200m3／h ，扬程范围为22～239m ，配套功率范围为1.5～160KW ，口径范围为φ40～φ150mm 。

本厂生产的DL 、DLR 型系列泵质量可靠、性能稳定，欢迎各新老客户选购。

☆ 用途DL 、DLR 型系列泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。

DL 型介质使用温度不超过80℃，DLR 型介质使用温度不超过l20℃。

☆ 结构说明1 进水段2 中段3 密封环4 叶轮挡套5 叶轮6 平衡鼓7 平衡套8 出水段9 机械密封 10 填料体 11 轴套 12 挡水套 13 轴承盒 14 推力球轴承 15 轴承盖 16 连接架 17 连轴器 18 水中轴承套 19 水中轴承 20 下轴套 21 卡环 22 卡环套 23 导叶管 24 导叶 25 叶轮密封环 26 出水段导叶 27 灌水回水管 28 填料压盖 29 电动机DL 型泵由电机和泵两部分组成，电机为Y 型三相导步电机，泵和嘲采用联轴器连接，整体为刚性连接，使用时无需校正。

泵由定子部分利转子部分组成。

泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。

为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。

转子部分由轴、中轮、平衡鼓等组成。

转子下端为水润滑轴承，上部为角接触球轴承，泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴向力由角接触球轴承来承受。

进水段、中段和出水段的结合面用纸垫通过拉紧达到密封。

轴封采用填料或机械密封，用户可根据需要选择。

泵旋转方向从驱动端向下看为逆时针方向转动。

☆ 主要特点1．泵结构紧凑、体积小、外形美观，其立式结构决定安装占地面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。

泵的选型手册一、泵选型原则1、使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。

2、必须满足介质特性的要求。

对输送易燃、易爆有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵，如磁力驱动泵、隔膜泵、屏蔽泵对输送腐蚀性介质的泵，要求对流部件采用耐腐蚀性材料，如AFB不锈钢耐腐蚀泵，CQF工程塑料磁力驱动泵。

闸阀，截止阀,球阀,蝶阀,止回阀,安全阀，减压阀，疏水阀,电动蝶阀，气动蝶阀，电动球阀,气动球阀，电动截止阀,电动闸阀,电动调节阀,气动调节阀，水利控制阀，水泵，管道离心泵,消防泵，磁力泵,不锈钢化工泵，化工泵,衬氟离心泵,潜水排污泵，管道排污泵，液下泵,液下排污泵,螺杆泵,自吸无堵塞排污泵，氟塑料离心泵，气动隔膜泵，电动隔膜泵，多级管道泵,多级离心泵，耐腐蚀泵,单级单吸化工离心泵,隔膜气压罐，控制柜，自动搅匀潜水排污泵,变频无负压供水设备.变频全自动消防稳压供水设备对输送含固体颗粒介质的泵，要求对流部件采用耐磨材料,必要时轴封用采用清洁液体冲洗。

3、机械方面可靠性高、噪声低、振动小.4、经济上要综合考虑到设备费、运转费、维修费和管理费的总成本最低。

5、离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。

因此除以下情况外,应尽可能选用离心泵：有计量要求时，选用计量泵扬程要求很高,流量很小且无合适小流量高扬程离心泵可选用时，可选用往复泵,如汽蚀要求不高时也可选用旋涡泵.扬程很低，流量很大时，可选用轴流泵和混流泵。

介质粘度较大（大于650~1000mm2/s）时，可考虑选用转子泵或往复泵(齿轮泵、螺杆泵）介质含气量75％，流量较小且粘度小于37。

4mm2/s时,可选用旋涡泵。

对启动频繁或灌泵不便的场合，应选用具有自吸性能的泵，如自吸式离心泵、自吸式旋涡泵、气动（电动)隔膜泵。

二、泵的选型依据泵选型依据,应根据工艺流程，给排水要求，从五个方面加以考虑，既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等1、流量是选泵的重要性能数据之一,它直接关系到整个装置的的生产能力和输送能力。

低噪声管道式离心泵ＬＯＷ　ＮＯＩＳＥ　ＩＮＬＩＮＥ　ＰＵＭＰ　ＴＹＰＥＧＤＤ广州市第一水泵厂ＧＵＡＮＧＺＨＯＵ　ＮＯ．１　ＰＵＭＰ　ＦＡＣＴＯＲＹ广州广一泵业有限公司ＧＵＡＮＧＺＨＯＵ　ＧＵＡＮＧＹＩ　ＰＵＭＰ　ＩＮＤＵＳＴＲＹ　ＣＯ．，ＬＴＤ．用途ＧＤＤ型泵是管道式安装的立式单级（单吸或双吸）清水离心泵，由于采用了低转速电机，大幅度降低了运行噪音及振动，延长了轴承及其易损件的使用寿命。

本型泵效率高，己获得中国节能产品称号。

广泛应用於工农业给排水、自来水加压、高层建筑生活供水以及中央空调、暖气循环系统中冷冻水及暖水的输送。

ＡＰＰＬＩＣＡＴＩＯＮＳＴｈｅ　ｔｙｐｅ　ｏｆ　ＧＤＤ　ｉｓ　ｔｈｅ　ｖｅｒｔｉｃａｌ　ｓｉｎｇｌｅ　ｓｔａｇｅ　（ｓｉｎｇｌｅ　ｓｕｃｔｉｏｎ　ｏｒ　ｄｏｕｂｌｅ　ｓｕｃｔｉｏｎ）　ｉｎｌｉｎｅ　ｃｅｎｔｒｉｆｕｇａｌ　ｐｕｍｐｓ　ｆｏｒ　ｃｌｅａｎ　ｗａｔｅｒ．　Ｔｈｅｙ　ａｒｅ　ｃｏｕｐｌｅｄ　ｗｉｔｈ　ｌｏｗ　ｓｐｅｅｄ　ｍｏｔｏｒｓ，　ｔｈｅ　ｌｏｗ　ｓｐｅｅｄ　ｍｏｔｏｒ　ｃａｎ　ｄｅｃｒｅａｓｅ　ｔｈｅ　ｏｐｅｒａｔｉｎｇ　ｎｏｉｓｅ　ａｎｄ　ｏｐｅｒａｔｉｎｇ　ｖｉｂｒａｔｉｏｎ，　ｐｒｏｌｏｎｇ　ｔｈｅ　ｌｉｆｅｔｉｍｅ　ｏｆ　ｔｈｅ　ｂｅａｒｉｎｇｓ　ａｎｄ　ｗｅａｒ　ｐａｒｔｓ．　Ｔｈｉｓ　ｔｙｐｅ　ｏｆ　ｐｕｍｐｓ　ａｒｅ　ｈｉｇｈ　ｅｆｆｉｃｉｅｎｃｙ　ｐｕｍｐｓ，　ｉｔ　ｈａｓ　ｏｂｔａｉｎｅｄ　ｔｉｔｌｅ　ｏｆ　Ｃｈｉｎａ　ｅｎｅｒｇｙ－ｓａｖｉｎｇ　ｐｒｏｄｕｃｔｓ．ＧＤＤ　ｐｕｍｐｓ　ａｒｅ　ｗｉｄｅｌｙ　ｕｓｅｄ　ｉｎ　ｉｎｄｕｓｔｒｙ　ａｎｄ　ａｇｒｉｃｕｌｔｕｒｅ　ｗａｔｅｒ　ｓｕｐｐｌｙ　ａｎｄ　ｄｒａｉｎａｇｅ，　ｗａｔｅｒ　ｂｏｏｓｔｉｎｇ，　ｗａｔｅｒ　ｓｕｐｐｌｙ　ｆｏｒ　ｈｉｇｈ　ｂｕｉｌｄｉｎｇ，　ｃｅｎｔｒａｌ　ａｉｒ－ｃｏｎｄｉｔｉｏｎｉｎｇ，　ｈｅａｔｉｎｇ　ｓｙｓｔｅｍ　ｃｉｒｃｕｌａｔｉｏｎ　ｆｏｒ　ｃｏｏｌ　ｗａｔｅｒ　ｏｒ　ｈｏｔ　ｗａｔｅｒ　ｔｒａｎｓｐｏｒｔａｔｉｏｎ．输送介质主要供吸送清洁的、无腐蚀的清水及物理化学性质类似水不含固体颗粒或纤维的液体。
