中央空调的结构和原理(修改)

中央空调运转原理概述中央空调系统是一种用来为大型建筑物提供舒适室内环境的空调系统。

它采用先进的技术和原理来控制室内温度、湿度和空气质量，使使用者能够在各种天气条件下享受到舒适的室内环境。

主要组成部分中央空调系统由多个主要组成部分组成，包括：1. 压缩机：将制冷剂压缩成高压气体，提高温度。

2. 冷凝器：通过传热原理，将高温高压的制冷剂冷却并转变为高压液体。

3. 膨胀阀：控制制冷剂的流量，使其进入蒸发器。

4. 蒸发器：通过吸热原理，将制冷剂的温度降低并转变为低压气体。

5. 风机：用于循环送风和排风，调节室内空气的流动。

运转原理中央空调系统的运转原理如下：1. 压缩循环：首先，压缩机吸收低温低压的制冷剂，将其压缩成高压气体。

高压气体通过冷凝器散发热量，冷却并转变为高压液体。

2. 膨胀节流：高压液体通过膨胀阀进入蒸发器，膨胀阀的节流作用使得制冷剂流速加快，压力降低，从而使制冷剂从高压液体膨胀为低压气体。

在这个过程中，制冷剂吸收室内热量，从而使室内温度下降。

3. 转换相态：吸收了室内热量的低压气体再次进入压缩机，经过压缩提高温度和压力。

然后制冷剂再次通过冷凝器，其再次冷却并转变为高压液体。

这个过程中热量被散出。

4. 循环送风：通过风机，冷空气送入室内，舒缓环境中的热量，从而降低室内温度。

同时，风机排出室内空气，保持空气的流通和新鲜。

常见问题1. 中央空调系统有哪些使用注意事项？- 定期清洁和维护：保持冷凝器和蒸发器的清洁以提高效率。

- 合理设置温度：避免过高或过低的温度设置，以节省能源。

- 注意温度差异：避免室内外温度差异过大，以免造成能量浪费。

- 使用定时功能：通过预设好的时间表来控制中央空调的运行时间。

2. 中央空调系统如何提高能效？- 采用高效压缩机：使用高效率的压缩机以降低能耗。

- 优化空气流通设计：减少空气流通阻力，降低能耗。

- 选择合适的制冷剂：使用环保型制冷剂，减少对大气层的影响。

结论中央空调系统是一种先进的空调技术，通过压缩循环、膨胀节流和风机循环送风的原理，为用户提供舒适的室内环境。

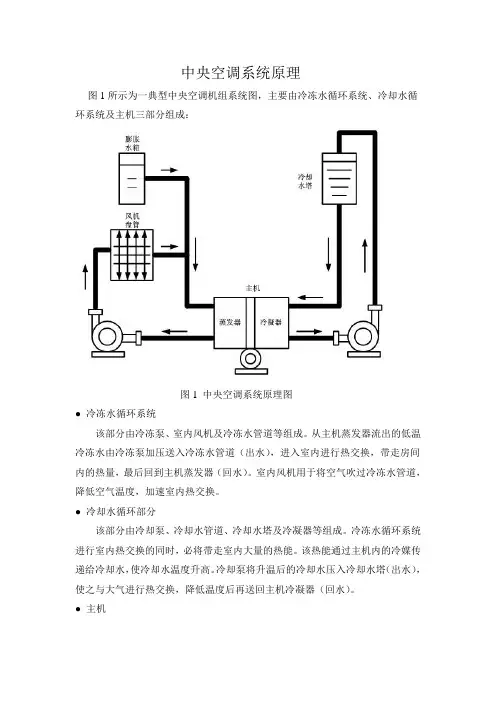

中央空调系统原理图1所示为一典型中央空调机组系统图，主要由冷冻水循环系统、冷却水循环系统及主机三部分组成：图1 中央空调系统原理图●冷冻水循环系统该部分由冷冻泵、室内风机及冷冻水管道等组成。

从主机蒸发器流出的低温冷冻水由冷冻泵加压送入冷冻水管道（出水），进入室内进行热交换，带走房间内的热量，最后回到主机蒸发器（回水）。

室内风机用于将空气吹过冷冻水管道，降低空气温度，加速室内热交换。

●冷却水循环部分该部分由冷却泵、冷却水管道、冷却水塔及冷凝器等组成。

冷冻水循环系统进行室内热交换的同时，必将带走室内大量的热能。

该热能通过主机内的冷媒传递给冷却水，使冷却水温度升高。

冷却泵将升温后的冷却水压入冷却水塔（出水），使之与大气进行热交换，降低温度后再送回主机冷凝器（回水）。

●主机主机部分由压缩机、蒸发器、冷凝器及冷媒（制冷剂）等组成，其工作循环过程如下：首先低压气态冷媒被压缩机加压进入冷凝器并逐渐冷凝成高压液体。

在冷凝过程中冷媒会释放出大量热能，这部分热能被冷凝器中的冷却水吸收并送到室外的冷却塔上，最终释放到大气中去。

随后冷凝器中的高压液态冷媒在流经蒸发器前的节流降压装置时，因为压力的突变而气化，形成气液混合物进入蒸发器。

冷媒在蒸发器中不断气化，同时会吸收冷冻水中的热量使其达到较低温度。

最后，蒸发器中气化后的冷媒又变成了低压气体，重新进入了压缩机，如此循环往复。

中央空调是大厦里的耗电大户，每年的电费中空调耗电占整个大厦60%左右，因此中央空调的节能改造显得非常重要，有着非常好的经济效益和社会效益。

中央空调原理原理分析中央空调主要由制冷机、冷却水循环系统、冷冻水循环系统、风机盘管系统和散热水塔组成。

制冷机通过压缩机将制冷剂压缩成液态后送蒸发器中与冷冻水进行热交换，将冷冻水制冷，冷冻水泵将冷冻水送到各风机风口的冷却盘管中，由风机吹送冷风达到降温的目的。

经蒸发后的制冷剂在冷凝剂中释放出热量，与冷却循环水进行热交换，由冷却水泵将带来热量的冷却水送到散热水塔上由水塔风扇对其进行喷淋冷却，与大气之间进行热交换。

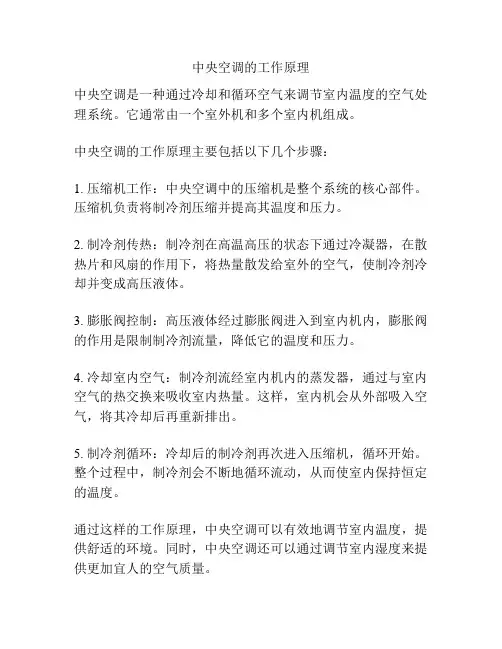

中央空调的工作原理
中央空调是一种通过冷却和循环空气来调节室内温度的空气处理系统。

它通常由一个室外机和多个室内机组成。

中央空调的工作原理主要包括以下几个步骤：
1. 压缩机工作：中央空调中的压缩机是整个系统的核心部件。

压缩机负责将制冷剂压缩并提高其温度和压力。

2. 制冷剂传热：制冷剂在高温高压的状态下通过冷凝器，在散热片和风扇的作用下，将热量散发给室外的空气，使制冷剂冷却并变成高压液体。

3. 膨胀阀控制：高压液体经过膨胀阀进入到室内机内，膨胀阀的作用是限制制冷剂流量，降低它的温度和压力。

4. 冷却室内空气：制冷剂流经室内机内的蒸发器，通过与室内空气的热交换来吸收室内热量。

这样，室内机会从外部吸入空气，将其冷却后再重新排出。

5. 制冷剂循环：冷却后的制冷剂再次进入压缩机，循环开始。

整个过程中，制冷剂会不断地循环流动，从而使室内保持恒定的温度。

通过这样的工作原理，中央空调可以有效地调节室内温度，提供舒适的环境。

同时，中央空调还可以通过调节室内湿度来提供更加宜人的空气质量。

中央空调工作原理中央空调是一种集中供冷、供热、通风和空气净化功能于一体的空调系统。

它通过一系列的工作原理来实现空气的循环和调节，以达到室内舒适的温度和湿度。

1. 压缩机工作原理中央空调的核心部件是压缩机。

它通过机械能将低温低压的制冷剂气体压缩成高温高压的气体。

当制冷剂被压缩后，其温度和压力均升高。

2. 冷凝器工作原理压缩机将高温高压的气体制冷剂送入冷凝器。

冷凝器是一个热交换器，通过与外界空气进行热交换，将高温高压的气体制冷剂释放出大量的热量，使其冷却并变成高压液体。

3. 膨胀阀工作原理高压液体制冷剂通过膨胀阀进入蒸发器。

膨胀阀是一个节流装置，通过控制制冷剂的流量和压力，使其在蒸发器内迅速膨胀，从而降低温度和压力。

4. 蒸发器工作原理蒸发器是一个热交换器，将低温低压的制冷剂液体与室内空气进行热交换。

制冷剂液体在蒸发器内蒸发，吸收室内空气的热量，使其变成低温低压的气体，并将冷空气送入室内。

5. 风机工作原理中央空调通过风机将冷空气送入室内，并将室内的热空气排出。

风机通过旋转叶片产生气流，使冷空气均匀分布到室内各个角落，提供舒适的空气环境。

6. 控制系统工作原理中央空调的控制系统负责监测和调节室内温度、湿度和空气质量。

根据设定的温度和湿度要求，控制系统会自动调节压缩机、风机和膨胀阀的工作状态，以达到室内舒适的环境条件。

总结：中央空调的工作原理是通过压缩机、冷凝器、膨胀阀、蒸发器、风机和控制系统等组成的系统来实现空气的循环和调节。

通过压缩机的工作，制冷剂气体被压缩成高温高压的气体，然后通过冷凝器释放热量，变成高压液体。

高压液体经过膨胀阀进入蒸发器，通过蒸发器与室内空气进行热交换，将室内热量吸收，冷却空气并送入室内。

同时，风机通过旋转叶片产生气流，将冷空气均匀分布到室内，提供舒适的环境。

控制系统监测和调节室内温度、湿度和空气质量，根据设定要求自动调节各个组件的工作状态，以实现室内舒适的空调效果。

中央空调工作原理的理解和掌握对于空调系统的使用和维护非常重要。

中央空调的工作原理
中央空调的工作原理是基于制冷循环原理的。

它主要有四个组成部分：压缩机、蒸发器、冷凝器和节流装置。

首先，压缩机将低温低压制冷剂从蒸发器中吸入，然后对其进行压缩，使其温度和压力都提高。

接下来，高温高压的制冷剂进入冷凝器，这是一个金属管网，通风槽或冷水管通过此网，以便在循环过程中传热。

当制冷剂在冷凝器中流动时，通过传热将热量释放给外部环境，制冷剂温度逐渐降低，从而成为高压液体。

然后，制冷剂流经节流装置，这是一个窄缝或小孔，通过节流装置使制冷剂的压力和温度骤然下降，变为低温低压的液体和蒸气混合物。

最后，低温低压的制冷剂进入蒸发器，这是一个大型的换热器。

室内空气通过蒸发器时，制冷剂中的蒸气吸收空气中的热量，使空气温度下降，形成冷风。

同时，制冷剂从蒸发器中流出，变为低温低压的蒸气，重新进入压缩机，循环往复。

通过这样的制冷循环过程，中央空调能够将热量从室内排出，从而实现室内温度的降低。

而且，通过调整压缩机的运行速度，中央空调还能够根据室内需求智能控制温度和湿度。

中央空调节能改造方案（变频）1.中央空调工作原理中央空调系统主要由制冷机、冷却水循环系统、冷冻水循环系统、风机盘管系统和散热水塔组成，其系统结构如:(图1所示)制冷机通过压缩机将制冷剂压缩成液态后送蒸发器中与冷冻水进行热交换，将冷冻水制冷，冷冻水泵将冷冻水送到各风机风中的冷却盘管中，由风机吹送冷风达到降温的目的。

经蒸发后制冷剂在冷凝器中释放出热量，与冷却循环水进行热交换，由冷却水泵将带来热量的冷却水泵到散热水塔上由水塔风扇对其进行喷淋冷却，与大气之间进行热交换，将热量散发到大气中去。

2.中央空调应用背景中央空调系统是一个庞大的设备群体，大量的统计结果表明，空调系统所消耗的电能，约占楼宇电耗的40～60%。

就任何建筑物来说，选用空调系统都是按当地最热天气时所需的最大制冷量来选取择机型的，且留有10%～15%的余量，各配套系统按最大负载量配置，这种选择不是最合理的。

在组成空调系统的各种设备中，水泵所消耗的电能约占整个空调系统的四分之一左右。

早期空调的水泵普遍采用定流量工作，能源浪费非常严重。

而实际运行时，中央空调的冷负荷总是在不断变化的，冷负荷变化时所需的冷媒水、冷却水的流量也不同，冷负荷大时所需的冷媒水、冷却水的流量也大，反之亦然。

我们根据中央空调机组运行状态的数据分析，中央空调机组90%的运行时间处于非满负荷运行状态。

而冷冻水泵、冷却水泵以及风机在此90%的时间内仍处于100%的满负荷运行状态。

这样就导致了“大流量小温差”的现象，使大量的电能白白浪费。

3. 中央空调节能原理我们知道中央空调的水循环系统主要由冷却水泵和冷冻水泵组成。

从水泵的工作原理可知：水泵流量与水泵（电机）转速的一次方成正比，水泵扬程与水泵（电机）转速的两次方成正比，水泵轴功率与水泵转速的三次方成正比（既水泵的轴功率与供电频率的三次方成正比）。

根据上述原理可知只要改变水泵的转速就可改变水泵的功率。

例如：将供电频率由50Hz降为45Hz，功率只有原来的72.9%。

中央空调系统工作原理
中央空调系统是一种集中供冷或供暖的机械设备，通常由压缩机、蒸发器、冷凝器、冷却塔、水泵、空气处理器及管道等组成。

它通过循环往复的工作来实现室内空气的调节和控制。

中央空调系统的工作原理主要包括以下几个步骤：
1. 压缩机: 当温度超过设定值时，中央空调系统启动，压缩机开始运行。

压缩机的工作是将低温低压的气体吸入，通过压缩将其转化为高温高压的气体。

2. 蒸发器: 高温高压的气体通过管道传输到蒸发器，同时进入蒸发器的还有降低过滤杂质的过滤器。

在蒸发器内，高温高压的气体通过蒸发过程将热量释放给室内空气，从而降低气体的温度和压力。

3. 冷凝器: 经过蒸发后的气体成为高温高湿的饱和气体，然后进入冷凝器。

在冷凝器中，通过冷却塔或者水泵等设备将高温高湿的气体冷却成液态，并且同时释放大量的热量。

4. 冷却塔: 冷凝器所释放的热量需要通过冷却塔来散发出去。

冷却塔通常采用水或者气体进行冷却，使得气体中的热量能够散发到周围的空气中。

5. 循环往复: 经过冷却塔散发热量后，剩余的液态气体再次被压缩机吸入，开始下一轮循环。

通过这样循环往复的工作，中央空调系统能够实现对室内空气的冷却或加热，从而达到调节室内温度的目的。

同时，中央空调系统还可以通过空气处理器对空气进行净化、除湿等处理，提高室内空气的质量。

家用中央空调工作原理
家用中央空调是一种通过制冷循环来实现室内空气调节的装置。

它由室内机、室外机、管道系统和控制系统组成。

1. 制冷循环：家用中央空调采用了蒸发冷凝循环的原理。

液态制冷剂通过蒸发器吸收室内空气的热量，变成气态，而后通过压缩机被压缩成高压高温的气体，再通过冷凝器散发出去室外的热量，变成液态。

这样循环往复，实现了室内温度的降低。

2. 室内机：室内机通常安装在室内的显眼位置，如客厅的墙壁。

它包含一个蒸发器和一个风扇。

蒸发器内部通过制冷剂的循环，吸收室内空气的热量，使其冷却下来，再通过风扇将冷空气吹到室内，实现空调效果。

3. 室外机：室外机通常安装在室外的通风处，如阳台或屋顶上。

它包含一个压缩机和一个冷凝器。

压缩机负责将蒸发器中的制冷剂压缩成高温高压气体，然后将其送到冷凝器中。

冷凝器通过风扇将制冷剂释放的热量散发到室外空气中，使制冷剂变成液态，准备重新进入室内机。

4. 管道系统：管道系统连接室内机和室外机，通过这些管道，制冷剂可以在室内机和室外机之间循环流动。

管道系统还包括一个膨胀阀，它能调节制冷剂的流量，确保制冷循环正常进行。

5. 控制系统：控制系统是整个家用中央空调的大脑，它根据设定的温度和用户的需求，控制压缩机、风扇和膨胀阀的运行。

通过控制系统，用户可以调节室内温度，选择不同的工作模式，
实现舒适的室内环境。

综上所述，家用中央空调通过制冷循环来调节室内温度。

它由室内机、室外机、管道系统和控制系统组成，通过相互配合工作，实现了室内空气的制冷和舒适调节。

中央空调的制热原理
中央空调的制热原理是基于热泵技术。

它利用室内外温差的存在，通过热泵的工作循环将低温热量从室外环境中吸收，然后加热并释放到室内空间中。

具体来说，中央空调的制热过程主要包括以下几个环节：
1. 蒸发器：室外空气通过蒸发器，与内部的低温制冷剂（如制冷剂R410A）进行热交换。

此时，制冷剂从液态变为气态，
吸收了室外空气中的热量，使室外空气温度下降。

2. 压缩机：气态的制冷剂进入压缩机，受到压缩而变成高温高压状态。

通过压缩机的工作，制冷剂的温度和压力都得到了提高。

3. 冷凝器：高温高压的制冷剂通过冷凝器，与室内空气进行热交换。

此时，制冷剂从气态转变为液态，释放出热量，使室内空气温度升高。

4. 膨胀阀：液态的制冷剂通过膨胀阀减压，进入蒸发器。

在膨胀阀的作用下，制冷剂的温度和压力都会降低。

通过以上循环的工作，中央空调实现了室内和室外温度的热量交换，从而达到了制热的效果。

这种制热原理既能提供舒适的室内温度，又能节约能源。

同时，由于中央空调系统可以通过管道连接多个室内机，因此可以同时满足多个房间的制热需求。

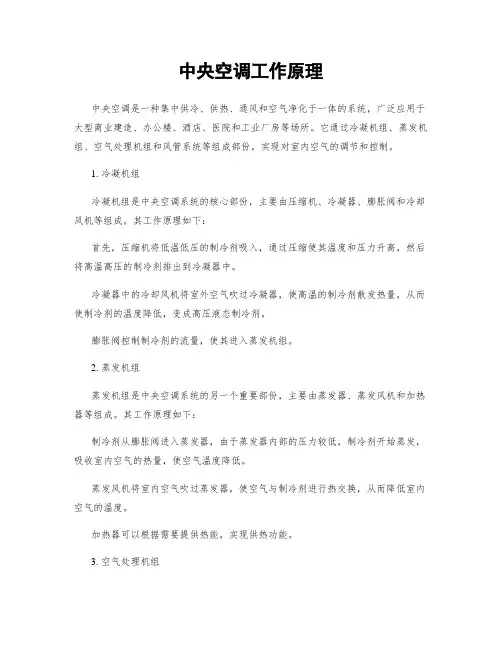

中央空调工作原理中央空调是一种集中供冷、供热、通风和空气净化于一体的系统，广泛应用于大型商业建造、办公楼、酒店、医院和工业厂房等场所。

它通过冷凝机组、蒸发机组、空气处理机组和风管系统等组成部份，实现对室内空气的调节和控制。

1. 冷凝机组冷凝机组是中央空调系统的核心部份，主要由压缩机、冷凝器、膨胀阀和冷却风机等组成。

其工作原理如下：首先，压缩机将低温低压的制冷剂吸入，通过压缩使其温度和压力升高，然后将高温高压的制冷剂排出到冷凝器中。

冷凝器中的冷却风机将室外空气吹过冷凝器，使高温的制冷剂散发热量，从而使制冷剂的温度降低，变成高压液态制冷剂。

膨胀阀控制制冷剂的流量，使其进入蒸发机组。

2. 蒸发机组蒸发机组是中央空调系统的另一个重要部份，主要由蒸发器、蒸发风机和加热器等组成。

其工作原理如下：制冷剂从膨胀阀进入蒸发器，由于蒸发器内部的压力较低，制冷剂开始蒸发，吸收室内空气的热量，使空气温度降低。

蒸发风机将室内空气吹过蒸发器，使空气与制冷剂进行热交换，从而降低室内空气的温度。

加热器可以根据需要提供热能，实现供热功能。

3. 空气处理机组空气处理机组是中央空调系统中的重要组成部份，主要由过滤器、加湿器、除湿器和风机等组成。

其工作原理如下：过滤器可以过滤空气中的灰尘、细菌和异味等有害物质，保证室内空气的清洁。

加湿器可以向干燥的空气中添加水分，提高室内空气的湿度。

除湿器可以从潮湿的空气中去除多余的水分，降低室内空气的湿度。

风机将经过处理的空气送入室内，实现空气的循环和通风。

4. 风管系统风管系统是中央空调系统的输送通道，主要由风管、风口和风阀等组成。

其工作原理如下：风管将处理好的冷热空气输送到室内各个区域，实现空气的分配和控制。

风口可以调节空气的流量和方向，使空气均匀分布到各个房间。

风阀可以控制风管中空气的流量，实现室内温度的调节和控制。

总结：中央空调系统的工作原理是通过冷凝机组、蒸发机组、空气处理机组和风管系统等组成部份的协调工作，实现对室内空气的调节和控制。
