超高分子量聚乙烯纤维

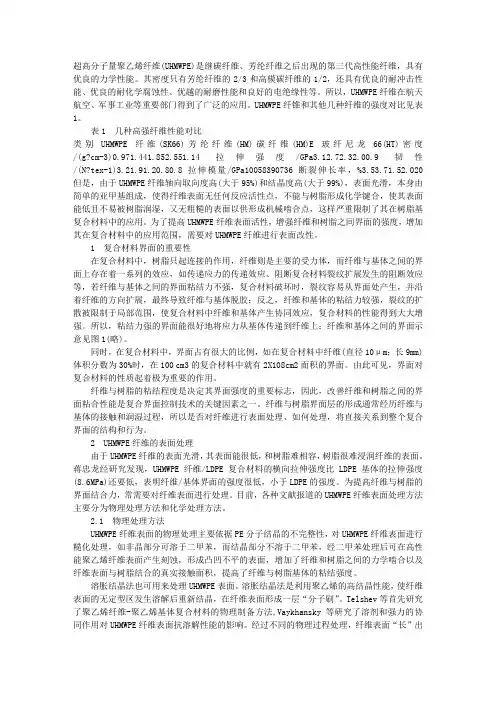

超高分子量聚乙烯纤维(UHMWPE)是继碳纤维、芳纶纤维之后出现的第三代高性能纤维，具有优良的力学性能。

其密度只有芳纶纤维的2/3和高模碳纤维的1/2，还具有优良的耐冲击性能、优良的耐化学腐蚀性、优越的耐磨性能和良好的电绝缘性等。

所以，UHMWPE纤维在航天航空、军事工业等重要部门得到了广泛的应用。

UHMWPE纤锥和其他几种纤维的强度对比见表1。

表1 几种高强纤维性能对比类别UHMWPE纤维(SK66)芳纶纤维(HM)碳纤维(HM)E玻纤尼龙66(HT)密度/(g?cm-3)0.971.441.852.551.14拉伸强度/GPa3.12.72.32.00.9韧性/(N?tex-1)3.21.91.20.80.8拉伸模量/GPa10058390736断裂伸长率，%3.53.71.52.020 但是，由于UHMWPE纤维轴向取向度高(大于95%)和结晶度高(大于99%)，表面光滑，本身由简单的亚甲基组成，使得纤维表面无任何反应活性点，不能与树脂形成化学键合，使其表面能低且不易被树脂润湿，又无粗糙的表面以供形成机械啮合点，这样严重限制了其在树脂基复合材料中的应用。

为了提高UHMWPE纤维表面活性，增强纤维和树脂之间界面的强度，增加其在复合材料中的应用范围，需要对UHMWPE纤维进行表面改性。

1 复合材料界面的重要性在复合材料中，树脂只起连接的作用，纤维则是主要的受力体，而纤维与基体之间的界面上存在着一系列的效应，如传递应力的传递效应、阻断复合材料裂纹扩展发生的阻断效应等，若纤维与基体之间的界面粘结力不强，复合材料破坏时，裂纹容易从界面处产生，并沿着纤维的方向扩展，最终导致纤维与基体脱胶；反之，纤维和基体的粘结力较强，裂纹的扩散被限制于局部范围，使复合材料中纤维和基体产生协同效应，复合材料的性能得到大大增强。

所以，粘结力强的界面能很好地将应力从基体传递到纤维上；纤维和基体之间的界面示意见图1(略)。

同时，在复合材料中，界面占有很大的比例，如在复合材料中纤维(直径10μm；长9mm)体积分数为30%时，在100 cm3的复合材料中就有2X108cm2面积的界面。

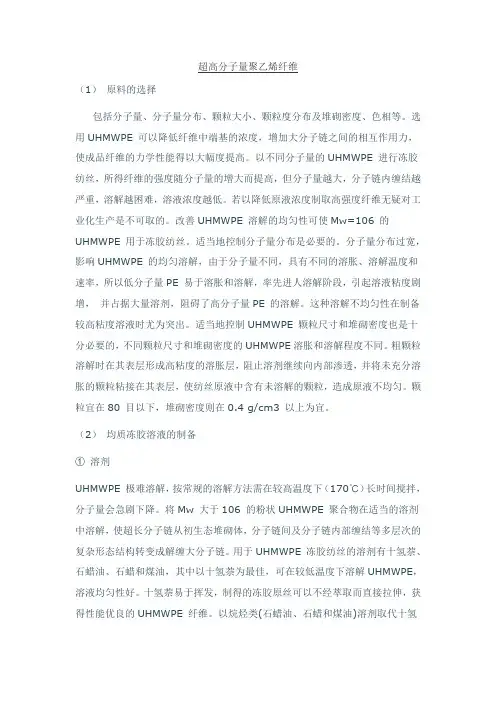

超高分子量聚乙烯纤维（1）原料的选择包括分子量、分子量分布、颗粒大小、颗粒度分布及堆砌密度、色相等。

选用UHMWPE 可以降低纤维中端基的浓度，增加大分子链之间的相互作用力，使成品纤维的力学性能得以大幅度提高。

以不同分子量的UHMWPE 进行冻胶纺丝，所得纤维的强度随分子量的增大而提高，但分子量越大，分子链内缠结越严重，溶解越困难，溶液浓度越低。

若以降低原液浓度制取高强度纤维无疑对工业化生产是不可取的。

改善UHMWPE 溶解的均匀性可使Mw=106 的UHMWPE 用于冻胶纺丝。

适当地控制分子量分布是必要的。

分子量分布过宽，影响UHMWPE 的均匀溶解，由于分子量不同，具有不同的溶胀、溶解温度和速率，所以低分子量PE 易于溶胀和溶解，率先进人溶解阶段，引起溶液粘度剧增，并占据大量溶剂，阻碍了高分子量PE 的溶解。

这种溶解不均匀性在制备较高粘度溶液时尤为突出。

适当地控制UHMWPE 颗粒尺寸和堆砌密度也是十分必要的，不同颗粒尺寸和堆砌密度的UHMWPE溶胀和溶解程度不同。

粗颗粒溶解时在其表层形成高粘度的溶胀层，阻止溶剂继续向内部渗透，并将未充分溶胀的颗粒粘接在其表层，使纺丝原液中含有未溶解的颗粒，造成原液不均匀。

颗粒宜在80 目以下，堆砌密度则在0.4 g/cm3 以上为宜。

（2）均质冻胶溶液的制备①溶剂UHMWPE 极难溶解，按常规的溶解方法需在较高温度下（170℃）长时间搅拌，分子量会急剧下降。

将Mw 大于106 的粉状UHMWPE 聚合物在适当的溶剂中溶解，使超长分子链从初生态堆砌体，分子链间及分子链内部缠结等多层次的复杂形态结构转变成解缠大分子链。

用于UHMWPE 冻胶纺丝的溶剂有十氢萘、石蜡油、石蜡和煤油，其中以十氢萘为最佳，可在较低温度下溶解UHMWPE，溶液均匀性好。

十氢萘易于挥发，制得的冻胶原丝可以不经萃取而直接拉伸，获得性能优良的UHMWPE 纤维。

以烷烃类(石蜡油、石蜡和煤油)溶剂取代十氢萘可降低生产成本，但烷烃类溶剂馏程高，在拉仲过程中难以去除，必须增加萃取工艺。

超高分子量聚乙烯纤维（Ultra-high molecular weight polyethylene fiber，UHMWPE）是一种具有极高分子量和极高强度的聚合物纤维，具有优异的耐磨性、抗冲击性和化学稳定性，被广泛应用于防弹衣、船舶绳索、挡板等领域。

其制备工艺包括高分子合成、纺丝、拉伸、热处理等多个步骤，每个步骤都对最终产品的性能有着重要影响。

本文将对超高分子量聚乙烯纤维的生产工艺进行详细介绍，以期为相关领域的科研工作者和生产从业人员提供参考。

一、高分子合成1. 原料选择超高分子量聚乙烯的合成首先需要选择合适的乙烯单体，通常采用乙烯气相聚合工艺，从乙烯裂解制备乙烯单体，并对其进行高压重聚合反应。

2. 聚合反应聚合反应是决定聚合物分子量的关键步骤，通过调控压力、温度、催化剂种类等条件，可以控制聚合物分子量的分布和平均分子量。

3. 分子量调控超高分子量聚乙烯的聚合反应需要特别注意分子量的调控，通常采用添加少量氧化剂或控制温度降低分子量。

二、纺丝1. 溶液制备将高分子量聚乙烯溶解于特定溶剂中，通常采用烷烃类溶剂如正癸烷或苯、甲苯等。

2. 纺丝设备选择适当的纺丝设备，通常采用旋转式纺丝或者湿法纺丝工艺，辅以高压气体喷射，来制备具有纳米级结晶的纤维。

三、拉伸1. 变形温度将纺丝得到的初纤维加热到高温，使其变软化，然后进行拉伸，使其分子链得到定向排列，提高纤维的拉伸强度。

2. 拉伸倍数通过控制拉伸倍数，可以调控纤维的性能，如强度和模量等。

四、热处理1. 结晶行为超高分子量聚乙烯纤维在热处理过程中会发生结晶，通过控制热处理温度和时间，可以调控纤维的结晶度和晶体尺寸。

2. 力学性能热处理对纤维的力学性能有显著影响，适当的热处理能够提高纤维的抗拉强度和模量。

以上就是超高分子量聚乙烯纤维的生产工艺的简要介绍，生产超高分子量聚乙烯纤维是一个相对复杂的过程，需要科学合理地设计每个环节的工艺参数，以获得优异的产品性能。

超高分子量聚乙烯与超高分子量聚乙烯纤维超高分子量聚乙烯（UHMWPE）是一种高分子材料，具有极高的分子量和极高的强度、刚度和耐磨性。

它是一种热塑性聚合物，可以通过热压、挤出、注塑等方法制备成各种形状的制品。

超高分子量聚乙烯纤维（UHMWPE fiber）是一种由UHMWPE制成的高强度、高模量、低密度的纤维材料，具有极高的拉伸强度和抗冲击性能，被广泛应用于防弹、防刺、航空航天、海洋工程等领域。

UHMWPE的分子量通常在100万到10000万之间，是普通聚乙烯的100到1000倍。

这种高分子量使得UHMWPE具有极高的强度和刚度，同时也使得它的加工难度和成本较高。

UHMWPE的分子结构是线性的，没有分支和交联结构，这使得它具有极高的晶体度和结晶度，从而具有极高的耐磨性和耐化学性。

UHMWPE纤维是一种由UHMWPE制成的高强度、高模量、低密度的纤维材料。

它的拉伸强度可以达到3.5GPa，比钢铁的强度还要高。

同时，它的密度只有0.97g/cm³，比水还要轻。

这种高强度、低密度的特性使得UHMWPE纤维成为一种理想的防护材料。

它被广泛应用于防弹、防刺、航空航天、海洋工程等领域。

UHMWPE纤维的制备通常采用湿法纺丝的方法。

首先将UHMWPE溶解在烃类溶剂中，然后通过旋转的方法将溶液拉伸成纤维。

在拉伸的过程中，通过控制温度、拉伸速度、拉伸倍数等参数，可以得到不同性能的UHMWPE纤维。

在制备过程中，还可以添加一些填料、增韧剂等辅助剂，以改善UHMWPE纤维的性能。

UHMWPE纤维的应用非常广泛。

在防弹领域，UHMWPE纤维被用于制备防弹衣、防弹板、防弹头盔等防护装备。

在航空航天领域，UHMWPE纤维被用于制备飞机的结构材料、燃料管道等部件。

在海洋工程领域，UHMWPE纤维被用于制备海洋平台的缆绳、锚链等部件。

此外，UHMWPE纤维还被用于制备运动器材、医疗器械、电子器件等产品。

总之，UHMWPE和UHMWPE纤维是一种具有极高强度、刚度和耐磨性的高分子材料和纤维材料。

超高分子量聚乙烯标准摘要：一、超高分子量聚乙烯概述二、超高分子量聚乙烯标准分类三、超高分子量聚乙烯标准要求四、超高分子量聚乙烯标准应用五、我国超高分子量聚乙烯标准发展正文：一、超高分子量聚乙烯概述超高分子量聚乙烯（UHMWPE）是一种具有优异综合性能的工程塑料，以其高强度、耐磨、耐腐蚀、耐低温等特性在众多领域得到广泛应用。

超高分子量聚乙烯纤维及其制品已成为我国重点发展的战略新材料之一。

二、超高分子量聚乙烯标准分类超高分子量聚乙烯标准主要分为以下几类：原料性能标准、制品性能标准、生产工艺标准、测试方法标准等。

这些标准为超高分子量聚乙烯的生产、检测、应用提供了依据。

三、超高分子量聚乙烯标准要求1.原料性能标准：对超高分子量聚乙烯原料的化学成分、物理性能、分子量分布等方面提出要求，确保原料质量。

2.制品性能标准：对超高分子量聚乙烯制品的力学性能、耐磨性能、耐腐蚀性能等方面提出要求，以保证制品质量。

3.生产工艺标准：对超高分子量聚乙烯的生产工艺，如聚合、纺丝、后处理等环节提出要求，以提高生产效率和产品质量。

4.测试方法标准：对超高分子量聚乙烯的测试方法，如力学性能测试、耐磨性能测试、耐腐蚀性能测试等提出要求，确保测试结果的准确性和可靠性。

四、超高分子量聚乙烯标准应用超高分子量聚乙烯标准在生产、检测、应用等环节具有重要的指导作用。

遵循这些标准，有助于提高超高分子量聚乙烯制品的质量，降低生产成本，扩大应用领域，推动产业发展。

五、我国超高分子量聚乙烯标准发展近年来，我国超高分子量聚乙烯产业发展迅速，已形成一定的产业规模。

在国家政策的扶持下，我国超高分子量聚乙烯标准不断完善，逐步与国际接轨。

这有助于提升我国超高分子量聚乙烯产品的国际竞争力，促进产业升级。

总之，超高分子量聚乙烯标准在产业发展中发挥着重要作用。

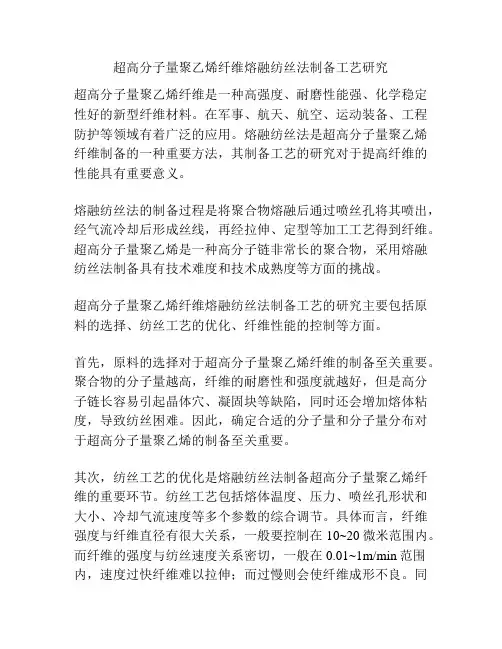

超高分子量聚乙烯纤维熔融纺丝法制备工艺研究超高分子量聚乙烯纤维是一种高强度、耐磨性能强、化学稳定性好的新型纤维材料。

在军事、航天、航空、运动装备、工程防护等领域有着广泛的应用。

熔融纺丝法是超高分子量聚乙烯纤维制备的一种重要方法，其制备工艺的研究对于提高纤维的性能具有重要意义。

熔融纺丝法的制备过程是将聚合物熔融后通过喷丝孔将其喷出，经气流冷却后形成丝线，再经拉伸、定型等加工工艺得到纤维。

超高分子量聚乙烯是一种高分子链非常长的聚合物，采用熔融纺丝法制备具有技术难度和技术成熟度等方面的挑战。

超高分子量聚乙烯纤维熔融纺丝法制备工艺的研究主要包括原料的选择、纺丝工艺的优化、纤维性能的控制等方面。

首先，原料的选择对于超高分子量聚乙烯纤维的制备至关重要。

聚合物的分子量越高，纤维的耐磨性和强度就越好，但是高分子链长容易引起晶体穴、凝固块等缺陷，同时还会增加熔体粘度，导致纺丝困难。

因此，确定合适的分子量和分子量分布对于超高分子量聚乙烯的制备至关重要。

其次，纺丝工艺的优化是熔融纺丝法制备超高分子量聚乙烯纤维的重要环节。

纺丝工艺包括熔体温度、压力、喷丝孔形状和大小、冷却气流速度等多个参数的综合调节。

具体而言，纤维强度与纤维直径有很大关系，一般要控制在10~20微米范围内。

而纤维的强度与纺丝速度关系密切，一般在0.01~1m/min范围内，速度过快纤维难以拉伸；而过慢则会使纤维成形不良。

同时，纺织工艺还需要通过加入添加剂等方式提高纤维的均匀性、抗静电性和抗紫外线性。

最后，超高分子量聚乙烯纤维性能的控制也是熔融纺丝法制备的关键问题。

纤维性能因分子量、分子量分布、结晶度、拉伸程度、行向度等多个因素而异，因此需要通过拉伸、复合、改性等加工手段来优化其性能。

例如，纤维成形后可以进行拉伸、热定型等方式来提高纤维的强度和耐磨性能，同时还可以通过添加改性剂来改善纤维的结构、增加抗紫外线等性能。

总之，超高分子量聚乙烯纤维熔融纺丝法制备工艺的研究是非常重要的。

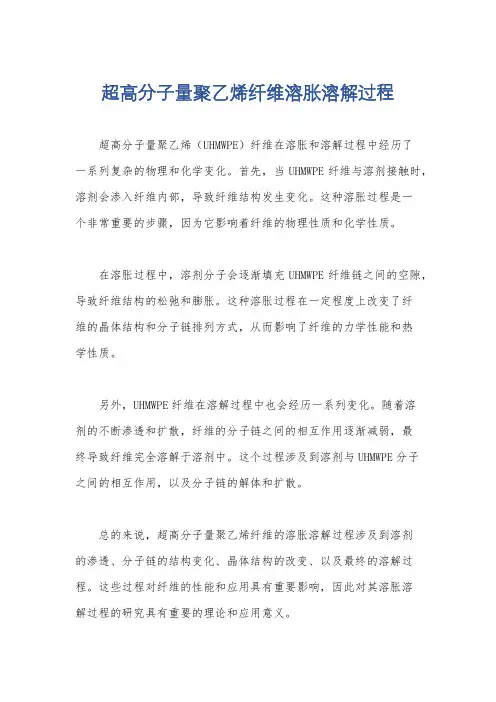

超高分子量聚乙烯纤维溶胀溶解过程
超高分子量聚乙烯（UHMWPE）纤维在溶胀和溶解过程中经历了
一系列复杂的物理和化学变化。

首先，当UHMWPE纤维与溶剂接触时，溶剂会渗入纤维内部，导致纤维结构发生变化。

这种溶胀过程是一
个非常重要的步骤，因为它影响着纤维的物理性质和化学性质。

在溶胀过程中，溶剂分子会逐渐填充UHMWPE纤维链之间的空隙，导致纤维结构的松弛和膨胀。

这种溶胀过程在一定程度上改变了纤
维的晶体结构和分子链排列方式，从而影响了纤维的力学性能和热
学性质。

另外，UHMWPE纤维在溶解过程中也会经历一系列变化。

随着溶
剂的不断渗透和扩散，纤维的分子链之间的相互作用逐渐减弱，最
终导致纤维完全溶解于溶剂中。

这个过程涉及到溶剂与UHMWPE分子
之间的相互作用，以及分子链的解体和扩散。

总的来说，超高分子量聚乙烯纤维的溶胀溶解过程涉及到溶剂
的渗透、分子链的结构变化、晶体结构的改变、以及最终的溶解过程。

这些过程对纤维的性能和应用具有重要影响，因此对其溶胀溶
解过程的研究具有重要的理论和应用意义。

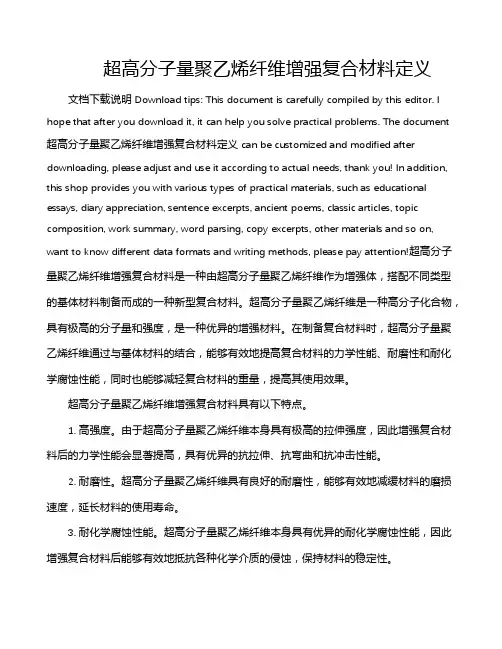

超高分子量聚乙烯纤维增强复合材料定义文档下载说明Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 超高分子量聚乙烯纤维增强复合材料定义can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!超高分子量聚乙烯纤维增强复合材料是一种由超高分子量聚乙烯纤维作为增强体，搭配不同类型的基体材料制备而成的一种新型复合材料。

超高分子量聚乙烯纤维是一种高分子化合物，具有极高的分子量和强度，是一种优异的增强材料。

在制备复合材料时，超高分子量聚乙烯纤维通过与基体材料的结合，能够有效地提高复合材料的力学性能、耐磨性和耐化学腐蚀性能，同时也能够减轻复合材料的重量，提高其使用效果。

超高分子量聚乙烯纤维的染色研究超高分子量聚乙烯纤维作为一种新型的纺织材料，具有优异的性能和广阔的应用前景。

然而，由于其特殊的结构和表面性质，超高分子量聚乙烯纤维的染色一直是一个具有挑战性的问题。

为了克服这一难题，研究人员进行了一系列的实验和探索。

首先，研究人员对超高分子量聚乙烯纤维的表面性质进行了分析。

结果发现，超高分子量聚乙烯纤维的表面能较低，表面结构较为光滑，不易吸附染料分子。

因此，在染色过程中，超高分子量聚乙烯纤维与染料之间的亲和力较弱，导致染料的上机率较低。

为了提高超高分子量聚乙烯纤维的染色性能，研究人员采取了多种方法。

首先，他们通过预处理的方式改变了纤维表面的化学性质，增强了与染料之间的亲和力。

例如，采用氧化、还原或表面活性剂处理等方法，改变了超高分子量聚乙烯纤维的表面电荷密度和亲水性。

这样一来，染料分子便能更好地吸附在纤维表面，提高了染色的均匀度和上机率。

其次，研究人员还尝试了多种染料的选择和改良。

他们发现，染料的分子结构和化学性质对超高分子量聚乙烯纤维的染色效果有重要影响。

一些具有较低的分子量和较强亲和力的染料，如直接染料和阳离子染料，能更好地渗透进入纤维内部。

此外，还有研究人员通过改良染料分子的结构，增加其与纤维之间的相互作用力，提高了染色的效果。

最后，研究人员还对超高分子量聚乙烯纤维的染色工艺进行了优化。

他们发现，染色温度、时间和浓度等因素对染色效果有显著影响。

通过合理调节这些参数，可以使染料与纤维更好地相互作用，提高染色的效果和上机率。

总的来说，超高分子量聚乙烯纤维的染色研究在纺织领域具有重要的意义。

通过改变纤维表面性质、优化染料选择和改良、优化染色工艺等手段，可以有效提高超高分子量聚乙烯纤维的染色性能，拓宽其在纺织品领域的应用前景。

这项研究为超高分子量聚乙烯纤维的进一步发展和应用提供了重要的理论和实验基础。

纤维用超高分子量聚乙烯标准范围本标准规定了纤维用超高分子量聚乙烯（UHMPE）的材料分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存以及使用说明等方面的要求。

本标准适用于以超高分子量聚乙烯树脂为主要原料制成的纤维用产品。

规范性引用文件本标准引用了以下文件：塑料及橡胶原材料和制品词汇第1部分：聚合物塑料及橡胶硬质塑料样品制备平行流冻融法的应用塑料实验室测定性能用的试样制备和调节塑料差热分析温度程序和速率塑料差热分析实验条件和设备术语和定义超高分子量聚乙烯（UHMPE）是指分子量大于100万的聚乙烯树脂，具有优异的力学性能、耐化学腐蚀性能、耐候性能和加工性能。

纤维用超高分子量聚乙烯是指以超高分子量聚乙烯树脂为主要原料制成的纤维材料，具有高强度、高模量、耐高温、耐腐蚀、抗老化等特性。

产品分类纤维用超高分子量聚乙烯按其制造工艺可分为短纤维和长纤维两种类型。

短纤维是指长度不超过5mm的纤维，主要用于增强塑料、橡胶、涂料等基体材料，提高其力学性能、耐候性能和化学腐蚀性能等。

长纤维是指长度大于5mm的纤维，主要用于制作纤维增强复合材料、土工格栅、纺织品等。

技术要求(续)纤维用超高分子量聚乙烯应符合以下技术要求：1 基本性能纤维用超高分子量聚乙烯应具有高强度、高模量、耐高温、耐腐蚀、抗老化等特性，并具有良好的加工性能和使用性能。

2 试验方法用于测定纤维用超高分子量聚乙烯性能的试验方法应符合相关国家标准的规定。

3 检验规则纤维用超高分子量聚乙烯应按照GB/T 2828的规定进行检验，合格后方可出厂。

标志、包装、运输和贮存1 标志纤维用超高分子量聚乙烯的包装上应标明产品名称、生产厂家、生产日期和批次号等信息。

2 包装纤维用超高分子量聚乙烯应采用防潮、防尘、耐压的包装材料进行密封包装，以保证产品质量和使用性能。

3 运输纤维用超高分子量聚乙烯在运输过程中应避免机械损伤、日晒雨淋，并按照包装标识的要求进行堆放和搬运。

国内超高分子量聚乙烯纤维生产概况超高分子量聚乙烯（UHMWPE）纤维是一种具有优异性能的高分子纤维材料，被广泛应用于航空航天、军工、体育用品等领域。

在国内，UHMWPE纤维生产已经取得了长足的发展，下面将详细介绍国内UHMWPE纤维生产的概况。

首先，国内UHMWPE纤维生产的工艺主要包括溶液纺丝法和熔融纺丝法两种方法。

溶液纺丝法是通过将UHMWPE溶解于有机溶剂中，然后通过纺丝喷丝成纤维。

该方法的优点是工艺比较简单，纤维拉伸性能好。

但是，由于需要使用有机溶剂，工艺过程中对环境的污染较大，还存在纤维拉伸性能不稳定的问题。

目前，国内一些企业已经掌握了该方法的生产工艺。

熔融纺丝法是通过将UHMWPE加热至熔化状态，然后通过纺丝喷丝成纤维。

该方法的优点是不需要使用有机溶剂，具有较好的生产环境。

同时，由于纤维的拉伸性能稳定，且可进行连续生产，因此该方法在国内得到了广泛应用。

目前，国内多家企业已经建立了熔融纺丝法的生产线，能够大规模生产UHMWPE纤维。

其次，国内UHMWPE纤维生产的原料主要是乙烯基单体。

目前，中国的乙烯生产能力已经达到世界领先水平，乙烯供应充足，为UHMWPE纤维的生产提供了稳定的原料保障。

此外，国内还有一些企业利用乙烯化工产品合成UHMWPE纤维原料，提高了资源利用效率。

第三，国内UHMWPE纤维生产的市场需求持续增长。

随着国内军工、航空航天等行业不断发展，对高性能纤维材料的需求不断增加。

同时，体育用品、防护用品等领域对高强度、耐磨损的材料需求也在增加。

这些市场需求的不断增加，为国内UHMWPE纤维生产提供了广阔的市场空间。

最后，国内UHMWPE纤维生产面临的挑战主要包括技术创新、设备更新和市场竞争等方面。

目前，国内UHMWPE纤维生产的技术水平还有待提高，尤其是在纤维的拉伸性能和稳定性方面仍存在一定的差距。

同时，设备更新也需要加快步伐，提高生产效率和质量。

另外，国内UHMWPE纤维生产市场竞争激烈，需要不断提高产品质量和降低生产成本，提高企业竞争力。
