[整理]GB-T1228-钢结构用高强度大六角螺栓范围.

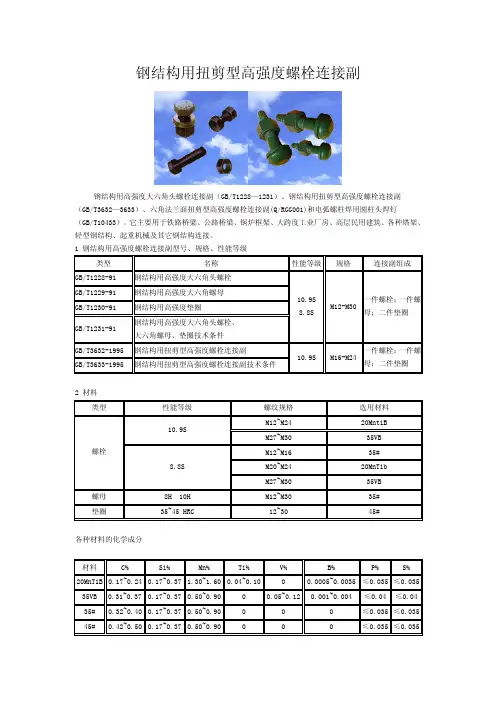

高强螺栓性能表螺栓螺母性能表1 钢结构用高强度螺栓连接副型号、规格、性能等级类型名称性能等级规格连接副组成GB/T1228-91 钢结构用高强度大六角头螺栓10.9S8.8S M12-M30 一件螺栓；一件螺母；二件垫圈GB/T1229-91 钢结构用高强度大六角螺母GB/T1230-91 钢结构用高强度垫圈GB/T1231-91 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GB/T3632-1995 钢结构用扭剪型高强度螺栓连接副10.9S M16-M24 一件螺栓；一件螺母；二件垫圈GB/T3633-1995 钢结构用扭剪型高强度螺栓连接副技术条件2 材料类型性能等级螺纹规格选用材料螺栓10.9S M12~M24 20MntiBM27~M30 35VB8.8S M12~M16 35#M20~M24 20MnTibM27~M30 35VB螺母8H10H M12~M30 35#垫圈35~45 HRC 12~30 45#材料的化学成分材料C% Si% Mn% Ti% V% B% P% S%20MnTiB 0.17~0.24 0.17~0.37 1.30~1.60 0.04~0.10 0 0.0005~0.0035 ≤0.035 ≤0.03535VB 0.31~0.37 0.17~0.37 0.50~0.90 0 0.05~0.12 0.001~0.004 ≤0.04 ≤0.0435# 0.32~0.40 0.17~0.37 0.50~0.90 0 0 0 ≤0.035 ≤0.03545# 0.42~0.50 0.17~0.37 0.50~0.90 0 0 0 ≤0.035 ≤0.0353 机械性能3-1 螺栓机械性能材料试件机械性能性能等级抗拉力强度σbMPa 屈服度σ0.2MPa 伸长率δ5% 收缩率ψ%min10.9S 1040~1240 940 10 428.8S 830~1030 660 12 45硬度性能等级洛氏硬度HRC 维氏硬度HV30min max min max109S 33 39 312 3678.8S 24 31 249 296实物拉力载荷螺纹规格d M12 M16 M20 M22 M24 M27 M30应懒力载面积mm2 84.3 157 245 303 353 459 561拉力载荷KN 10.9S 877.7~104.5 163~195 255~304 315~376 367~438 477~569 583~696 8.8S 70.0~86.8 130~162 203~252 251~312 293~364 381~473 466~5783-2 螺母机械性能保证载荷螺纹规格D M12 M16 M20 M22 M24 M27 M30保证载荷KN 10H 87.7 163 255 315 367 477 5838H 70.0 130 203 251 293 381 466硬度性能等级洛氏硬度维氏硬度min max min max10H 98HRB 28HRC 222 2748H 85HRB 28HRC 206 2743-2 垫圈机械性能垫圈硬度为35~45 HRC (HV30 329~436)4 型式尺寸4-1 GB/T1228-91 钢结构用高强度大六角头螺栓型式尺寸螺纹规格d M12 M16 M20 M22 M24 M27 M30螺距p 1.75 2 2.5 2.5 3 3 3.5c max 0.8 0.8 0.8 0.8 0.8 0.8 0.8min 0.4 0.4 0.4 0.4 0.4 0.4 0.4da max 15.23 19.23 24.32 26.32 28.32 32.84 35.84ds max 12.43 16.43 20.52 22.52 24.52 27.84 30.84min 11.75 15.57 19.48 21.48 23.48 26.16 29.16dw min 19.2 24.9 31.4 33.3 38.0 42.8 46.5e min 22.78 29.56 37.29 39.55 45.20 50.85 55.37K 公称7.5 10 12.5 14 15 17 18.7max 7.95 10.75 13.40 14.90 15.90 17.90 19.75min 7.05 9.25 11.60 13.10 14.10 16.10 17.65r min 1.0 1.0 1.5 1.5 1.5 2.0 2.0s max 21 27 34 36 41 46 50min 20.16 26.16 33 35 40 45 49b L公称<45 ≥45 <55 ≥55 <65 ≥65 <70 ≥70 <75 ≥75 <80 ≥80 <85 ≥85 公称25 30 30 35 35 40 40 45 45 50 50 55 55 604-2 GB/T1229-91 钢结构用高强度大六角头螺母型式尺寸螺纹规格D M12 M16 M20 M22 M24 M27 M30螺距P 1.75 2 2.5 2.5 3 3 3.5c max 0.8 0.8 0.8 0.8 0.8 0.8 0.8min 0.4 0.4 0.4 0.4 0.4 0.4 0.4da max 13 17.3 21.6 23.8 25.9 29.1 32.4min 12 16 20 22 24 27 30dw min 19.2 24.9 31.4 33.3 38.0 42.8 46.5e min 22.78 29.56 37.29 39.55 45.20 50.85 55.37m max 12.3 17.1 20.7 23.6 24.2 27.6 30.7min 11.87 16.4 19.4 22.3 22.9 26.3 29.1s max 21 27 34 36 41 46 50min 20.16 26.16 33 35 40 45 494-3 GB/T1230-91 钢结构用高强度垫圈型式尺寸规格（螺纹大径）12 16 20 22 24 27 30d1 max 13.43 17.43 21.52 23.52 25.52 28.52 31.52min 13 17 21 23 25 28 31d2 max 25 33 40 42 47 52 56min 23.7 31.4 38.4 40.4 45.4 50.1 54.1s 公称3.0 4.0 4.0 5.0 5.0 5.0 5.0max 3.8 4.8 4.8 5.8 5.8 5.8 5.8min 2.5 3.5 3.5 4.5 4.5 4.5 4.5d3 max 16.03 20.03 25.12 27.12 29.12 33.64 36.64min 15.23 19.23 24.32 26.32 28.32 32.84 35.844-4 GB/T3632-1995 钢结构用扭剪型高强度螺栓型式尺寸螺纹规格d M16 M20 M22 M24螺距p 2 2.5 2.5 3da max 18.83 24.4 26.4 28.4ds max 16.43 20.52 22.52 24.52min 15.57 19.48 21.48 23.48dw min 27.9 34.5 38.5 41.5dk max 30 37 41 44K 公称10 13 14 15max 10.57 13.9 14.9 15.9min 9.25 12.1 13.1 14.1K min 12 14 15 16K" max 17 19 21 23r min 1.2 1.2 1.2 1.6db max 11.3 14.1 15.6 16.9min 11 13.8 15.3 16.6dc ≈ 12.8 16.1 17.8 19.3de ≈ 13 17 18 205 GB/T1228~1231-91 高强度大六角头螺栓连接副的扭矩系数螺纹规格M12 M16 M20 M22 M24 M27 M30P(KN) max 59 113 177 216 250 324 397min 49 93 142 177 206 265 329◆10.9S 高强度大六角头螺栓连接副的扭矩系数平均值0.11~0.150。

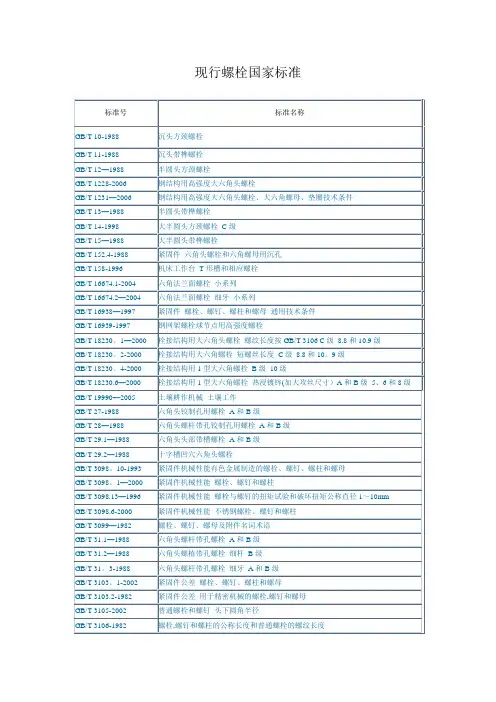

现行螺栓国家标准现行螺栓国家标准GB/T 10-1988沉头方颈螺栓GB/T 11-1988沉头带榫螺栓GB/T 12-1988半圆头方颈螺栓GB/T 1228-2006钢结构用高强度大六角头螺栓GB/T 1231-2006钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GB/T 13-1988半圆头带榫螺栓GB/T 14-1998大半圆头方颈螺栓C级GB/T 15-1988大半圆头带榫螺栓GB/T 152.4-1988紧固件六角头螺栓和六角螺母用沉孔GB/T 158-1996机床工作台T形槽和相应螺栓GB/T 16674.1-2004六角法兰面螺栓小系列GB/T 16674.2-2004六角法兰面螺栓细牙小系列GB/T 16938-1997紧固件螺栓、螺钉、螺柱和螺母通用技术条件GB/T 16939-1997钢网架螺栓球节点用高强度螺栓GB/T 18230.1-2000栓接结构用大六角头螺栓螺纹长度按GB/T 3106 C级8.8和10.9级GB/T 18230.2-2000栓接结构用大六角螺栓短螺丝长度C级8.8和10.9级GB/T 18230.4-2000栓接结构用1型大六角螺栓B级10级GB/T 18230.6-2000栓接结构用1型大六角螺栓热浸镀锌(加大攻丝尺寸)A和B级5、6和8级GB/T 19990-2005土壤耕作机械土壤工作GB/T 27-1988六角头铰制孔用螺栓A和B级GB/T 28-1988六角头螺杆带孔铰制孔用螺栓A和B级GB/T 29.1-1988六角头头部带槽螺栓A和B级GB/T 29.2-1988十字槽凹穴六角头螺栓GB/T 3098.10-1993紧固件机械性能有色金属制造的螺栓、螺钉、螺柱和螺母。

精心整理产品一览表钢结构用高强度螺栓连接副硬度材料试件机械性能4型式尺寸4-1GB/T1228-91钢结构用高强度大六角头螺栓型式尺寸螺纹规格d M12M16M20M22M24M27M30螺距p 1.752 2.5 2.533 3.5c max0.80.80.80.80.80.80.8 min0.40.40.40.40.40.40.4da max15.2319.2324.3226.3228.3232.8435.84ds max12.4316.4320.5222.5224.5227.8430.84 min11.7515.5719.4821.4823.4826.1629.16dw min19.224.931.433.338.042.846.5 e min22.7829.5637.2939.5545.2050.8555.37K 公称7.51012.514151718.7 max7.9510.7513.4014.9015.9017.9019.75 min7.059.2511.6013.1014.1016.1017.65r min 1.0 1.0 1.5 1.5 1.5 2.0 2.0s max21273436414650 min20.1626.163335404549bL公称<45≥45<55≥55<65≥65<70≥70<75≥75<80≥80<85≥85公称25303035354040454550505555604-2GB/T1229-91钢结构用高强度大六角头螺母型式尺寸螺纹规格D M12M16M20M22M24M27M30螺距P 1.752 2.5 2.533 3.5cmax0.80.80.80.80.80.80.8min0.40.40.40.40.40.40.4da max1317.321.623.825.929.132.4 min12162022242730dw min19.224.931.433.338.042.846.5 e min22.7829.5637.2939.5545.2050.8555.37m max12.317.120.723.624.227.630.7 min11.8716.419.422.322.926.329.1smax21273436414650 min20.1626.1633354045494-3GB/T1230-91钢结构用高强度垫圈型式尺寸规格（螺纹大径）12162022242730d1max13.4317.4321.5223.5225.5228.5231.52 min13172123252831d2max25334042475256 min23.731.438.440.445.450.154.1s 公称 3.0 4.0 4.0 5.0 5.0 5.0 5.0 max 3.8 4.8 4.8 5.8 5.8 5.8 5.8 min 2.5 3.5 3.5 4.5 4.5 4.5 4.5d3max16.0320.0325.1227.1229.1233.6436.64 min15.2319.2324.3226.3228.3232.8435.84钢结构用高强度螺栓连接副<<<上一页5GB/T1228~1231-91高强度大六角头螺栓连接副的扭矩系数螺纹规格M12M16M20M22M24M27M30P(KN)max59113177216250324397 min4993142177206265329◆10.9S高强度大六角头螺栓连接副的扭矩系数平均值0.11~0.150。

钢结构高强度螺栓连接的设计、施工及验收规程JGJ82-91主编单位：湖北省建筑工程总公司批准部门：中华人民共和国建设部施行日期：1992年11月1日关于发布行业标准《钢结构高强度螺栓连接的设计、施工及验收规程》的通知建标〔1992〕231号各省、自治区、直辖市建委（建设厅），计划单列市建委，国务院有关部、委：根据原国家建工总局（82）建工科字第14号文的要求，由湖北省建筑工程总公司主编的《钢结构高强度螺栓连接设计、施工及验收规程》，业经审查，现批准为行业标准，编号JGJ82-91，自一九九二年十一月一日起施行。

本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院归口管理，其具体解释等工作由湖北省建筑工程总公司负责。

本标准由建设部标准定额研究所组织出版。

中华人民共和国建设部一九九二年四月十六日主要符号作用和作用效应F——集中荷载；M——弯矩；N——轴心力；P——高强度螺栓的预拉力；V——剪力。

计算指标——每个高强度螺栓的受拉、受剪和承压承载力设计值；f——钢材的抗拉、抗压和抗弯强度设计值；2——高强度螺栓的抗拉、抗剪和承压强度设计值；σ——正应力。

几何参数A——毛截面面积；An——净截面面积；I——毛截面惯性矩；S——毛截面面积矩；α——间距；D——直径；D0——孔径；L——长度；Lz——集中荷载在腹板计算高度边缘上的假定分布长度。

计算系数及其它n——高强度螺栓的数目；n1——所计算截面上高强度螺栓的数目；nf——高强度螺栓传力摩擦面数目；μ——高强度螺栓摩擦面的抗滑移系数；Ψ——集中荷载的增大系数。

第一章总则第1.0.1条为使在钢结构工程中，高强度螺栓连接的设计、施工做到技术先进、经济合理、安全适用、确保质量，制定本规程。

第1.0.2条本规程适用于工业与民用建筑钢结构工程中高强度螺栓连接的设计、施工与验收。

第1.0.3条高强度螺栓连接的设计、施工及验收，除按本规程的规定执行外，尚应符合《钢结构设计规范》（GBJ17）、《冷弯薄壁型钢结构技术规范》（GBJ18）及《钢结构工程施工及验收规范》（GBJ205）的有关规定。

产品一览表钢结构用高强度螺栓连接副材料的化学成分2 / 6材料试件机械性能硬度实物拉力载荷3-2 螺母机械性能保证载荷硬度3-2 垫圈机械性能垫圈硬度为35~45 HRC (HV30 329~436)3 / 64 型式尺寸4-1 GB/T1228-91 钢结构用高强度大六角头螺栓型式尺寸螺纹规格d M12M16M20M22M24M27M30螺距p 1.752 2.5 2.533 3.5c max0.80.80.80.80.80.80.8 min0.40.40.40.40.40.40.4da max15.2319.2324.3226.3228.3232.8435.84ds max12.4316.4320.5222.5224.5227.8430.84 min11.7515.5719.4821.4823.4826.1629.16dw min19.224.931.433.338.042.846.5 e min22.7829.5637.2939.5545.2050.8555.37K 公称7.51012.514151718.7 max7.9510.7513.4014.9015.9017.9019.75 min7.059.2511.6013.1014.1016.1017.65r min 1.0 1.0 1.5 1.5 1.5 2.0 2.0s max21273436414650 min20.1626.163335404549bL公称<45≥45<55≥55<65≥65<70≥70<75≥75<80≥80<85≥85公称25303035354040454550505555604-2 GB/T1229-91 钢结构用高强度大六角头螺母型式尺寸螺纹规格D M12M16M20M22M24M27M30螺距P 1.752 2.5 2.533 3.5c max0.80.80.80.80.80.80.8min0.40.40.40.40.40.40.4da max1317.321.623.825.929.132.4 min12162022242730dw min19.224.931.433.338.042.846.5 e min22.7829.5637.2939.5545.2050.8555.37m max12.317.120.723.624.227.630.7 min11.8716.419.422.322.926.329.1smax21273436414650 min20.1626.1633354045494-3 GB/T1230-91 钢结构用高强度垫圈型式尺寸规格（螺纹大径）12162022242730d1max13.4317.4321.5223.5225.5228.5231.52 min13172123252831d2max25334042475256 min23.731.438.440.445.450.154.1s 公称 3.0 4.0 4.0 5.0 5.0 5.0 5.0 max 3.8 4.8 4.8 5.8 5.8 5.8 5.8 min 2.5 3.5 3.5 4.5 4.5 4.5 4.5d3max16.0320.0325.1227.1229.1233.6436.64min15.2319.2324.3226.3228.3232.8435.84钢结构用高强度螺栓连接副<<<上一页螺纹规格M12M16M20M22M24M27M30P(KN)max59113177216250324397min4993142177206265329◆10.9S 高强度大六角头螺栓连接副的扭矩系数平均值0.11~0.150。

高强螺栓施工标准目录第一章总则第二章术语、符号第三章基本规定第四章施工准备第五章高强度螺栓施工工艺第五章高强度螺栓的施工质量检查和验收第六章油漆第七章安全及环境保护第一章总则1、目的：为使在钢结构工程中，高强度螺栓的采购、储存、施工做到经济合理、安全适用、确保质量，故制定本标准；2、适用范围：本标准适用于公司钢结构工程中高强度螺栓连接的采购及保管、施工与验收。

3、参考标准及规范：高强度螺栓的施工及验收，除按本标准的规定执行外，还应符合《钢结构设计规范》（GBJ17）、《钢结构工程施工及验收规范》（GBJ205）等有关规定。

本标准采用的高强度螺栓，应分别符合《钢结构用大六角头螺栓》（GB1228）、《钢结构用高强度大六角螺母型式与尺寸》（GB1229）、《钢结构用高强度垫圈型式与尺寸》（GB1230）、《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》（GB1231）或《钢结构用扭剪型高强度螺栓连接副形式尺寸》（GB3632）和《钢结构用扭剪型高强度螺栓连接副技术条件》（GB3663）的规定。

在高强度螺栓施拧、构件摩擦面处理及安装过程中，应遵守国家劳动保护和安全技术等有关规定。

第二章术语、符号1、Tc—施工扭矩（N·m）；2、K—高强度螺栓连接副的扭矩系数平均值，该值由复验测得的合格的平均扭矩系数代入。

3、Pc—高强度螺栓施工预拉力（kN）；4、d—高强度螺栓螺杆直径（mm）。

第三章基本规定3.1 高强度螺栓应在钢结构吊装完毕、按照设计和施工规范的要求矫正到位、检查合格之后开始施工。

3.2 高强度螺栓的制孔按表3.2-1的要求选配，高强度螺栓连接构件制孔允许偏差见表 3.2-2，高强度螺栓的孔距和边距值见表3.2-3，高强度螺栓连接构件的孔距允许偏差见表3.2-4。

高强度螺栓孔径选配表表3.2-1注：承压型连接（如柱或抗剪桁架的压杆连接）中的高强螺栓孔可按表中值减少0.5～1.0mm。

[六角头螺栓标准]六角头螺栓国家标准8大六角头高强度螺栓连接施工工艺标准8大六角头高强度螺栓连接施工工艺标准8.1适用范围本工艺标准规定了大六角头高强度螺栓的施工要求、方法和质量标准等，适用于钢结构安装工程，大六角头高强度螺栓连接的施工技术。

8.2编制依据的标准、规范GB50300-2001建筑工程施工质量验收统一标准GB50205-2001钢结构工程施工质量验收规范JGJ82-91钢结构高强度螺栓连接的设计、施工及验收规程GB/T1228~1231-91钢结构用高强度大六角头螺栓、大六角螺母、垫圈与技术条件8.3术语和符号高强度螺栓连接副：高强度螺栓和与之配套的螺母、垫圈的总称8.4施工准备8.4.1技术准备1.由项目技术负责人组织专业技术人员熟悉图纸，组织好图纸会审，领会设计意图。

2.针对工程作法及结构设计图纸，熟悉施工规范，提前作好技术管理人员的技术培训工作。

3.组织施工人员进行技术、安全交底。

4.编制材料供应计划、按计划供应材料。

5.编制施工过程、材料进场检验计划，按计划施检。

8.4.2材料准备1.螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定；大六角头高强度螺栓的规格、尺寸及重量应符合表8.4.2－1的规定。

大六角高强度螺母的规格、尺寸及重量应符合表8.4.2－2的规定。

高强度垫圈的规格、尺寸及重量应符合表8.4.2－3的规定。

2.不同等级的大六角头高强度螺栓的材料性能必须符合表8.4.2－4的规定。

3.不同规格的高强度螺栓的机械性能、拉力应符合表8.4.2－5的规定。

4.大六角头高强度螺栓的硬度应符合表8.4.2－6的规定。

5.大六角头高强度螺栓的连接副是由一个螺栓、二个垫圈、一个螺母组成，螺栓、螺母和垫圈应按表7规定配套使用。

6.大六角头高强度螺栓验收入库后应按规格分类存放。

应防雨、防潮，遇有螺纹损伤或螺栓、螺母不配套时不得使用。

7.大六角头高强度螺栓存放时间过长，或有锈蚀时，应抽样检查紧固轴力，待满足要求后方可使用。

______________________________________________________________________________________1主题内容与适用范围本标准规定了钢结构用高强度大六角头螺栓、大六角螺母、垫圈及连接副的技术要求、试验方法、检验规则、标记及包装。

本标准适用于铁路和公路桥梁、锅炉钢结构、工业厂房、高层民用建筑、塔桅结构、起重机械及其他钢结构摩擦型高强度螺栓连接。

2 引用标准GB 3077 合金结构钢技术条件GB 699 优质碳素结构钢钢号和一般技术条件GB 3098.1 紧固件机械性能螺栓、螺钉和螺柱GB 3098.2 紧固件机械性能螺母GB 196 普通螺纹基本尺寸(直径l～600 ram)GB 197 普通螺纹公差与配合(直径1～355 mm)GB 2 紧固件外螺纹零件的末端GB 3103.1 紧固件公差螺栓、螺钉和螺母GB 3103.3 紧固件公差平垫圈GB 5779.1 紧固件表面缺陷螺栓、螺钉和螺柱一般要求GB 5779.2 紧固件表面缺陷螺母一般要求GB 228 金属拉伸试验法GB 229 金属夏比(u型缺E1)冲击试验方法GB 230 金属洛氏硬度试验方法GB 4340 金属维氏硬度试验方法GB 1237 紧固件的标记方法GB 90 紧固件验收检查、标志与包装GB/T 1228 钢结构用高强度大六角头螺栓GB/T 1229 钢结构用高强度大六角螺母GB/T 1230 钢结构用高强度垫圈3 技术要求3.1 性能等级、材料及使用配合__________________________________________________________________________________________ 国家技术监督局]991-04-22批准 1992-01-01实施13.1.1 螺栓、螺母、垫圈的性能等级和推荐材料按表1的规定。

XX省2022年钢结构用高强度大六角头螺栓、大六角螺母、垫圈产品质量监督抽查实施细则本细则适用XX省市场监督管理局组织的钢结构用高强度大六角头螺栓、大六角螺母、垫圈产品质量省级监督抽查。

本细则规定了此产品的抽样方法、检验依据、检验项目、检验方法、判定规则等。

1抽样方法在企业的成品库内或市场待销产品中随机抽取有产品质量检验合格证明或者以其他形式表明合格的、近期生产的产品。

钢结构用大六角头高强度螺栓连接副抽取生产日期6个月之内的产品。

以随机抽样方式在被抽样生产者、销售者的待销产品中抽取。

随机数一般可使用随机数表、随机数骰子或扑克牌等方法产生。

单批次抽样数量见表1。

2检验依据检验项目及检验方法按照表2执行。

执行企业标准、团体标准、地方标准的产品，检验项目参照上述内容执行。

凡是注日期的文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本细则。

凡是不注日期的文件，其最新版本适用于本细则。

3判定规则3.1 依据标准GB/T1231-2006钢结构用高强度大六角头螺栓大六角螺母、垫圈技术条件现行有效的企业标准、团体标准、地方标准及产品明示质量要求3.2 判定原则经检验，检验项目全部合格，判定为被抽查产品所检项目未发现不合格项目；检验项目中任一项或一项以上不合格，判定为被抽查产品不合格°若被检产品明示的质量要求高于本细则中检验项目依据的标准要求时，应按被检产品明示的质量要求判定。

若被检产品明示的质量要求低于本细则中检验项目依据的强制性标准要求时，应按照强制性标准要求判定。

若被检产品明示的质量要求低于或包含本细则中检验项目依据的推荐性标准要求时，应以被检产品明示的质量要求判定。

若被检产品明示的质量要求缺少本细则中检验项目依据的强制性标准要求时，应按照强制性标准要求判定。

若被检产品明示的质量要求缺少本细则中检验项目依据的推荐性标准要求时，该项目不参与判定。

钢结构用高强度大六角螺栓范围、引用标准（GB/T1228-91）详细介绍：本标准参照采用国际标准ISO 7412—1984《高强度结构螺栓》。

1 主题内容与适用范围本标准规定了螺纹规格为M12～M30高强度大六角头螺栓的型式尺寸、技术条件及标记。

本标准适用于铁路和公路桥梁、锅炉钢结构、工业厂房、高层民用建筑、塔桅结构、起重机械及其他钢结构摩擦型高强度螺栓连接。

2 引用标准GB 196 普通螺纹基本尺寸(直径1～600 mm)GB 197 普通螺纹公差与配合(直径1～355 mm)GB 2 紧固件外螺纹零件的末端GB 3103.1 紧回件公差螺栓、螺钉和螺母GB 1237 紧固件的标记方法GB/T 1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件3 尺寸尺寸按下图及表1～3所示。

注：括号内的规格为第二选择系列。

注：①括号内的规格为第二选择系列。

②l g max =l公称-(b)参考；l s min = l g max -3P 。

注：括号内的规格为第二选择系列。

4 技术条件技术条件按GB／T 123l规定。

5 标记5.1标记方法按GB 1237规定。

5.2 标记示例：螺纹规格d=M20、公称长度l=100 mm、性能等级为10.9 s级的钢结构用高强度大六角头螺栓的标记：螺栓GB/T 1228 M20×100螺纹规格d=M20、公称长度l=100 mm、性能等级为8.8 s级的钢结构用高强度大六角头螺栓的标记：螺栓GB/T 1228 M20×100-8.8 s_____________________________附加说明：本标准由中华人民共和国铁道部提出，由铁道部标准计量研究所归口。

本标准由铁道部科学研究院、上海标准件公司、大冶钢厂、冶金工业部建筑研究总院共同起草。

本标准主要起草人程季青、沈家骅。

本标准委托铁道部科学研究院铁道建筑研究所负责解释。

高强度大六角头螺栓1．作业条件1.1钢构件已就位，并符合设计和国家现行标准《钢结构工程施工质量验收规范》GB50205的要求。

1.2高强度大六角头螺栓连接副已复验合格，连接摩擦面平整无油污，扭矩扳手已标定。

1.3材料已进场报验，前道工序已检验合格。

1.4安装高强度大六角头螺栓前，应用普通C级螺栓和冲钉临时固定，每个节点上穿入的数量应符合下列要求：（1）临时螺栓不少于该节点孔数的1/3，且不应少于2个；（2）冲钉不应多于临时螺栓的30%。

1.5机具设备撬棍、冲钉、手锤、扁铲、电钻、铰刀、磨光机、普通扳手、扭矩扳手等。

2．操作工艺2.1工艺流程结构尺寸校正—用冲钉校准孔位—安装临时螺栓—必要时铰刀铣孔—安装高强度螺栓—初拧—（复拧）—终拧—检查验收—油漆封闭。

2.2操作方法2.2.1摩擦面间隙1mm～3mm时，应矫平连接板，摩擦面间隙小于1mm时，可不处理。

安装高强度螺栓时，构件摩擦面应保持干燥，不得在雨中作业。

2.2.2当发现孔错位不能穿入高强度螺栓时，则该部分孔可用铣刀铣孔，铣孔后的孔径不得大于1.2倍螺栓直径；当孔位相错较多且连接板厚度小于20mm 时可用和母材相匹配的低氢型焊条补孔，修磨平整后重新钻孔。

严禁敲击螺栓强行穿入孔内，严禁气割扩孔。

2.2.3一般高强度螺栓的拧紧分初拧、终拧两次进行；对大型螺栓群或接头刚度大、钢板较厚的节点，应分初拧、复拧和终拧三次进行；初拧扭矩为施工扭矩的50%，复拧扭矩等于初拧扭矩值；初拧和复拧后的高强度螺栓应用颜色在螺母上涂标记。

2.2.4高强度大六角头螺栓应按施工扭矩值进行终拧，其值按下式计算确定：T﹦K×P×D式中T—施工终拧扭矩N.mK—扭矩系数平均值应为0.110～0.150，标准偏差小于或等于0.010；P—施工预拉力标准值KN见表1；D—高强度螺栓公称直径mm。

2.2.6高强度大六角头螺栓拧紧时，只容许在螺母上施加扭矩。

2.2.7初拧、终拧紧固顺序是从接头刚度较大的部位向约束较小的方向，栓群中心向四周顺序进行。

备注：1、GB5782指半牙；GB5783指全牙，头部位技术尺寸相同；
2、DIN931指半牙；DIN933指全牙，头部位技术尺寸相同；
3、GB1228指钢结构用大六角头螺栓；
4、GB30俗称老国标；GB5782/5783俗称新国标。

标准规定了螺纹规格为M3~M64,A和B级的六角头螺栓.A级用于D<=24和L<=10D或L<=150mm(按较小值)的螺栓;B 级用于D>24或L>10D或L>150(按较小值)的螺栓
外六角螺栓尺寸规格(如图)
标记:螺纹规格D=M12,公称长度L=80mm,性能等级为8.8级,表同氧化,A级的六角头螺栓的标记示例
螺栓GB/T5782-86-M12×80
国标常用外六角螺栓头部对边尺寸及配合使用的国标扳手
螺纹直径\对边尺寸头部对边尺寸S 套筒扳手两用扳手双头开口扳手双头梅花扳手。

外六角螺栓是在螺栓种类里使用最频繁的一种，它所拥有的外螺纹的主要功能是与螺母配合。

利用这种螺纹连接方法，使两个零件合为一体。

C级的六角螺栓主要使用在表面比较粗糙，对精度要求不高的钢铁结构机械,设备上。

A级和B级的六角螺栓主要使用在表面光洁，对精度要求高的机械设备上。

常州奥展专业生产、销售304 316 12.9级外六角螺钉
电话：*************88250968 传真：88802273。
