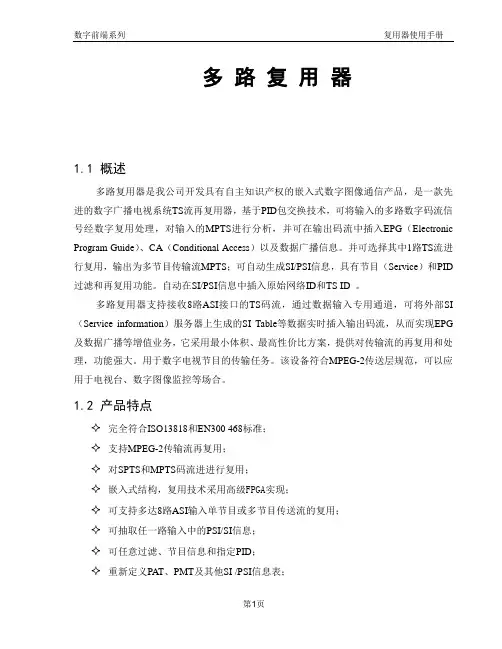

多路复用器1.1 概述多路复用器是我公司开发具有自主知识产权的嵌入式数字图像通信产品，是一款先进的数字广播电视系统TS流再复用器，基于PID包交换技术，可将输入的多路数字码流信号经数字复用处理，对输入的MPTS进行分析，并可在输出码流中插入EPG（Electronic Program Guide）、CA（Conditional Access）以及数据广播信息。
并可选择其中1路TS流进行复用，输出为多节目传输流MPTS；可自动生成SI/PSI信息，具有节目（Service）和PID 过滤和再复用功能。
自动在SI/PSI信息中插入原始网络ID和TS ID 。
多路复用器支持接收8路ASI接口的TS码流，通过数据输入专用通道，可将外部SI （Service information）服务器上生成的SI Table等数据实时插入输出码流，从而实现EPG 及数据广播等增值业务，它采用最小体积、最高性价比方案，提供对传输流的再复用和处理，功能强大。
用于数字电视节目的传输任务。
该设备符合MPEG-2传送层规范，可以应用于电视台、数字图像监控等场合。
1.2 产品特点✧ 完全符合ISO13818和EN300 468标准；✧ 支持MPEG-2传输流再复用；✧ 对SPTS和MPTS码流进进行复用；✧ 嵌入式结构，复用技术采用高级FPGA实现；✧ 可支持多达8路ASI输入单节目或多节目传送流的复用；✧ 可抽取任一路输入中的PSI/SI信息；✧ 可任意过滤、节目信息和指定PID；✧ 重新定义PAT、PMT及其他SI /PSI信息表；✧ 支持PCR校正和PID重新映射；✧ 具有SDT、NIT表映射功能；✧ 输入TS流包长（188/204）自适应；✧ 重新生成PCR，PCR抖动小于80ns✧ 最大输出实际数据速率达到108Mbps；✧ 每路输入支持的实际数据整率可达270 Mbps，支持包突发模式；✧ 高精度PCR校正，平均PCR抖动通常保持在20~60ns；✧ 低延时，MPEG-2视频节目延时小于100us；✧ PID过滤/PID重定交功能，用户可方便地增/删节目、修改节目PID；✧ LCD面板功能丰富，可实时监控系统状态和设定复用器参数；✧ 以太网接口，可通过PC远程控制复用器运行，人机界面；✧ 具有参数存储功能。
度与方法数字电视参数测量精度与方法导言数字电视（Digital Television，简称DTV）是利用数字技术实现电视节目的传输、接收和显示的全新电视系统。
伴随着数字技术的不断发展，数字电视已成为了当下主流的电视传输方式，而数字电视参数的测量精度对其传输质量起着至关重要的作用。
本文将探讨数字电视参数测量的精度与方法。
数字电视参数测量的重要性在数字电视传输过程中，各种参数的准确性都对信号的传输质量、接收图像的清晰度、音效的真实度等方面产生影响。
因此，数字电视参数测量需要严格地按照相关标准进行。
数字电视参数测量的方法数字电视参数测量有多种方法，下面我们分别进行介绍。
数字电视信号强度（RF Level）的测量数字电视信号强度是指数字电视信号中每个频道上的电磁场强度。
为了使每个频道上的电视节目达到最佳接收状态，必须将每个频道上的信号强度控制在一定的范围内。
常见的信号强度测量仪器包括：功率计、频谱分析仪等。
数字电视误码率（BER）和误差向量幅度（EVM）的测量数字电视误码率（BER）是在数字电视传输过程中，信道码率中出现错误比例的度量。
误差向量幅度（EVM）是根据TX和RX之间的信号误差来计算其分布的一个指标，反映了发射端和接收端之间的信号失真程度。
需要注意的是，数字电视的误码率和误差向量幅度都只能在数字电视解调器（Demodulator）处进行测量。
数字电视帧误码率（FEC）的测量数字电视帧误码率是传输数据帧丢失的比例，通常以每百万个数据帧为单位。
为了保证数据传输的可靠性，每个数字电视信道都要有容错机制，这就需要数字电视系统对传输过程中的帧误码率进行实时监测，以便及时进行误码率的修正。
以上就是数字电视参数测量的主要方法。
此外，数字电视参数的测量还需考虑采样精度、信号抗干扰性等方面的影响。
数字电视参数测量的标准主要由国际电信联盟（ITU）和欧洲电信标准委员会（ETSI）等组织出台。
数字电视参数测量精度对数字电视传输质量和接收效果有着重要的影响，数字电视参数测量的方法也比较多样。

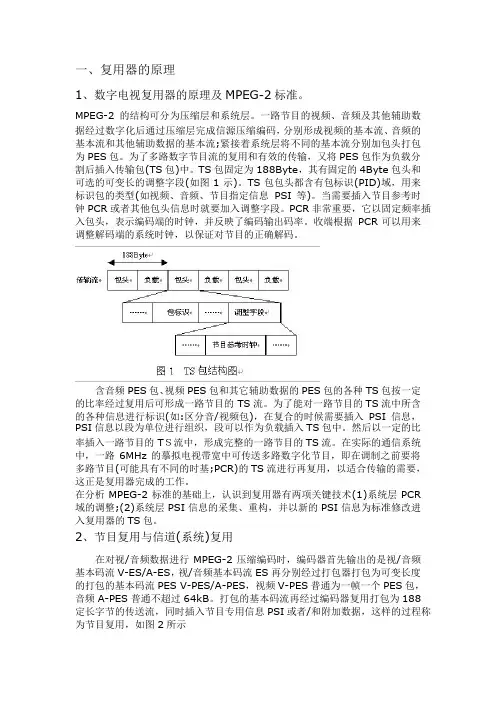

一、复用器的原理1、数字电视复用器的原理及MPEG-2标准。
MPEG-2的结构可分为压缩层和系统层。
一路节目的视频、音频及其他辅助数据经过数字化后通过压缩层完成信源压缩编码，分别形成视频的基本流、音频的基本流和其他辅助数据的基本流;紧接着系统层将不同的基本流分别加包头打包为PES包。
为了多路数字节目流的复用和有效的传输，又将PES包作为负载分割后插入传输包(TS包)中。
TS包固定为188Byte，其有固定的4Byte包头和可选的可变长的调整字段(如图1示)。
TS包包头都含有包标识(PID)域，用来标识包的类型(如视频、音频、节目指定信息PSI等)。
当需要插入节目参考时钟PCR或者其他包头信息时就要加入调整字段。
PCR非常重要，它以固定频率插入包头，表示编码端的时钟，并反映了编码输出码率。
收端根据PCR可以用来调整解码端的系统时钟，以保证对节目的正确解码。
含音频PES包、视频PES包和其它辅助数据的PES包的各种TS包按一定的比率经过复用后可形成一路节目的TS流。
为了能对一路节目的TS流中所含的各种信息进行标识(如:区分音/视频包)，在复合的时候需要插入PSI信息，PSI信息以段为单位进行组织，段可以作为负载插入TS包中。
然后以一定的比率插入一路节目的TＳ流中，形成完整的一路节目的TS流。
在实际的通信系统中，一路6MHz的摹拟电视带宽中可传送多路数字化节目，即在调制之前要将多路节目(可能具有不同的时基;PCR)的TS流进行再复用，以适合传输的需要，这正是复用器完成的工作。
在分析MPEG-2标准的基础上，认识到复用器有两项关键技术(1)系统层PCR 域的调整;(2)系统层PSI信息的采集、重构，并以新的PSI信息为标准修改进入复用器的TS包。
2、节目复用与信道(系统)复用在对视/音频数据进行MPEG-2压缩编码时，编码器首先输出的是视/音频基本码流V-ES/A-ES，视/音频基本码流ES再分别经过打包器打包为可变长度的打包的基本码流PES V-PES/A-PES，视频V-PES普通为一帧一个PES包，音频A-PES普通不超过64kB。

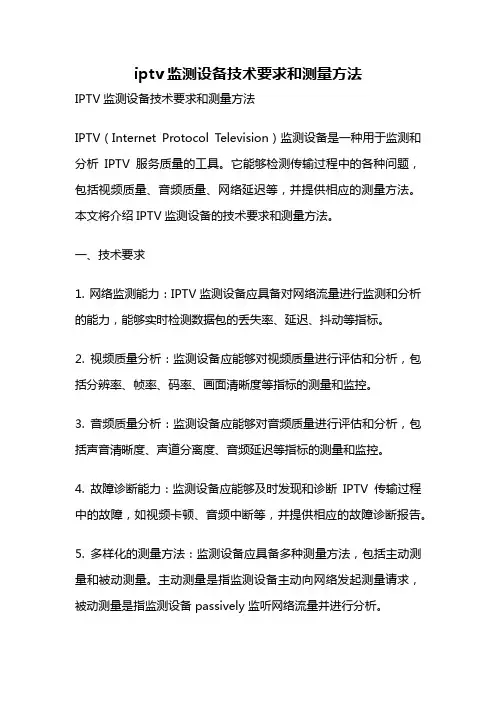

iptv监测设备技术要求和测量方法IPTV监测设备技术要求和测量方法IPTV（Internet Protocol Television）监测设备是一种用于监测和分析IPTV服务质量的工具。
它能够检测传输过程中的各种问题，包括视频质量、音频质量、网络延迟等，并提供相应的测量方法。
本文将介绍IPTV监测设备的技术要求和测量方法。
一、技术要求1. 网络监测能力：IPTV监测设备应具备对网络流量进行监测和分析的能力，能够实时检测数据包的丢失率、延迟、抖动等指标。
2. 视频质量分析：监测设备应能够对视频质量进行评估和分析，包括分辨率、帧率、码率、画面清晰度等指标的测量和监控。
3. 音频质量分析：监测设备应能够对音频质量进行评估和分析，包括声音清晰度、声道分离度、音频延迟等指标的测量和监控。
4. 故障诊断能力：监测设备应能够及时发现和诊断IPTV传输过程中的故障，如视频卡顿、音频中断等，并提供相应的故障诊断报告。
5. 多样化的测量方法：监测设备应具备多种测量方法，包括主动测量和被动测量。
主动测量是指监测设备主动向网络发起测量请求，被动测量是指监测设备 passively 监听网络流量并进行分析。
6. 可扩展性：监测设备应具备良好的可扩展性，能够适应不同规模和复杂程度的IPTV网络，支持多种接口和协议。
二、测量方法1. 网络流量监测：通过监测设备对网络流量进行抓包和分析，可以获取数据包的丢失率、延迟、抖动等指标。
常用的网络流量监测工具有Wireshark、tcpdump等。
2. 视频质量测量：通过对IPTV传输过程中的视频进行解码和分析，可以获取视频质量的指标。
常用的视频质量测量工具有VMAF、SSIM、PSNR等。
3. 音频质量测量：通过对IPTV传输过程中的音频进行解码和分析，可以获取音频质量的指标。
常用的音频质量测量工具有PESQ、POLQA等。
4. 故障诊断：通过对IPTV传输过程中的数据包进行分析，可以发现和诊断故障，如视频卡顿、音频中断等。
数字电视中文论坛 (/bbs/index.asp)-- 转播传输数字前端 (/bbs/list.asp?boardid=14)---- DVB-C数字电视的测试 (/bbs/dispbbs.asp?boardid=14&id=2722)我国将于2008年全国开通数字电视，近年来不少城市都已开始试播，各广电局，广电系统，有线台都正在试验之中，数字电视较模拟电视来说是一个全新的概念。
对于数字电视系统的测试来说，它也是一个全新的概念，我们必须按数字电视的标准去探讨它的测试方法，研制、选用新的测试系统和仪器。
一、DVB-C数字电视我国的数字电视标准尚未最后确定，据说今年底会正式定稿。
无论怎么说，我国数字电视选用欧洲标准是不疑了，即DVB数字电视广播标准。
这个标准包括DVB-S（数字卫星电视）、DVB-C（数字电缆电视）、DVB-T（数字地面电视）。
这三种数字电视都采用MPEG-2标准对视频和音频进行编码与压缩，形成传输码流TS，再经过复用、调制，而后进行传输或广播。
就调制方式来说，这三种数字电视是不同的。
卫星电视采用QPSK（正交相位键控）；电缆电视采用QA M（正交幅度调制）；地面电视采用COFDM（编码正交平分复用）。
DVB-C数字电缆电视，也称数字有线电视，它和其他两种数字电视一样，都要对视音频进行编码和压缩。
它较模拟电视的优点首先是数字传输抗干扰能力强，信噪比提高，获得高的图像质量，而且数字电视系统便于开展数据传输等增值业务，再则由于采用数字压缩，对于一套电视节目来说，它占用的频带就较模拟电视窄多了，模拟电视一个频道可以传6－8套数字电视节目，整个传输网路可以到200－300套节目。
二、DVB-C系统测试系统测试标准原则上按《DVB系统测试指导ETR290》，该标准对MPEG-2TS流的测试，卫星和电视网络传输媒介共同参数的测试，电视网络、卫星、地面、MMDS/MVDS专门测试都给出了具体的方法和要求。
GD 中华人民共和国广播电视和网络视听行业技术文件GD/J 092—2020高清晰度有线数字电视机顶盒技术要求和测量方法Technical requirements and measurement methods for digital cable televisionset top box of high definition2020-08-31发布2020-08-31实施GD/J 092—2020目次前言 (III)1 范围 (1)2 规范性引用文件 (1)3 缩略语 (1)4 技术要求 (1)4.1 外观结构要求 (2)4.2 功能要求 (2)4.3 图像格式 (2)4.4 一般参数要求 (3)4.5 输入信号与解调性能要求 (3)4.6 邻频道抑制特性 (4)4.7 视频输出要求 (5)4.8 音频输出要求 (5)4.9 视音频同步要求 (5)4.10 使用环境和安全性 (5)5 测量方法 (6)5.1 系统工作参数断电记忆功能 (6)5.2 多语言伴音接收 (6)5.3 软件升级 (7)5.4 音频记忆 (7)5.5 EPG显示的内容、EPG内容的显示方式、EPG的更新 (7)5.6 射频输入反射损耗 (8)5.7 最大、最小接收信号电平 (8)5.8 C/N门限 (8)5.9 频率捕捉范围 (9)5.10 支持符号率范围 (9)5.11 抗微反射能力 (10)5.12 I、Q幅度不平衡解调能力 (10)5.13 I、Q相位差解调能力 (11)5.14 节目转换时间 (11)5.15 抗脉冲干扰的能力 (12)5.16 抗同频单频干扰抑制比 (12)5.17 邻频道抑制特性 (13)5.18 视频输出 (13)5.19 音频输出电平 (15)5.20 音频失真度 (16)GD/J 092—20205.21 音频幅频特性 (16)5.22 音频信噪比 (16)5.23 音频左右声道相位差 (16)5.24 音频左右声道电平差 (17)5.25 音频左右声道串扰 (17)5.26 视音频同步 (17)5.27 工作高温试验 (18)5.28 工作低温试验 (18)5.29 恒定湿热试验 (19)5.30 功耗 (19)5.31 目视检查和操作验证法 (19)参考文献 (20)前言本技术文件按照GB/T 1.1—2009给出的规则起草。
数字电视显示设备性能的测量引言数字电视已经成为现代家庭的常见设备之一，其显示性能对于用户体验至关重要。
因此，对数字电视显示设备的性能进行准确的测量和评估十分重要。
本文将介绍数字电视显示设备几个重要的性能指标以及测量方法。
色彩准确性色彩准确性是衡量数字电视显示设备性能的重要指标之一。
数字电视显示设备应该能够准确地再现不同颜色的图像。
为了测量色彩准确性，可以使用色度测量仪或光度计来获取显示设备显示的颜色值，并与参考颜色进行比较。
通常使用CIE色差公式来计算显示设备的色彩准确性。
对比度对比度是衡量数字电视显示设备性能的另一个重要指标。
对比度指的是显示设备能够显示黑白两个端点的能力。
高对比度表示显示设备能够清晰地显示黑暗和明亮的部分。
为了测量对比度，可以使用对比度测量仪来测量黑白两个端点的亮度，并计算其比值。
亮度和灰度平衡亮度和灰度平衡是数字电视显示设备性能的其他重要指标。
亮度是指显示设备的整体亮度水平，而灰度平衡表示显示设备在不同灰度级别下的亮度表现。
为了测量亮度和灰度平衡，可以使用亮度计和灰度平衡测量仪来获取显示设备在不同灰度级别下的亮度值，并进行比较。
响应时间响应时间是指显示设备从接收到信号到显示相应变化所需的时间。
响应时间较短表示显示设备能够更快地响应输入信号。
为了测量响应时间，可以使用快速移动的图像来刺激显示设备，并测量显示设备从接收到信号到显示变化的时间差。
视角稳定性视角稳定性是数字电视显示设备另一个重要的性能指标。
视角稳定性指的是当观察者改变自己的观察位置时，显示设备仍保持良好的图像质量和颜色准确性。
为了测量视角稳定性，可以使用视角测量仪来测量不同观察位置下的图像质量和颜色准确性。
结论本文介绍了数字电视显示设备的几个重要性能指标以及测量方法。
色彩准确性、对比度、亮度和灰度平衡、响应时间以及视角稳定性是评估数字电视显示设备性能的关键指标。
通过准确测量和评估这些指标，可以选择和优化最佳的数字电视显示设备，提供更好的用户体验。
有线数字电视系统的参数及测量————————————————————————————————作者：————————————————————————————————日期：2有线数字电视系统的参数及测量有线数字电视系统包括编解码、复用和传输等多个环节，整个过程涉及的技术指标较多，其中的关键参数影响着数字信号质量和整个系统的稳定性，所以必须对关键技术参数进行了解和测试。
有线数字电视系统中，模拟视音频信号按照MPEG-2标准经过抽样、量化及压缩编码形成基本码流ES，基本码流ES是不分段的连续码流。
把基本码流分割成段，并加上相应的头文件打包形成打包的基本码流PES，PES包和包之间可以是不连续的。
在传输时将PES包再分段打成有固定长度188B的传送包码流TS。
TS流经系统复用加入PSI/SI及加密信息形成多路节目传输流，最后经过64QAM调制及上变频形成射频信号在HFC网中传输，在用户终端经解码恢复模拟音视频信号。
在有线数字系统中，TS码流参数和系统传输网络参数是需要了解和测试的重点内容。
1传输码流参数及测试对MPEG-2TS流参数的测试，主要是依据“DVB系统测试指导”文件ETR290，测试并不依赖于任何商用解码器及芯片，而使用MPEG-2TS系统目标解码器（T-STD）的标准解码程序。
MPEG-2TS流参数的监测和特性分析包括TR101290测试标准3级错误检测、PSI/SI信息分析、TS流语法分析、PCR分析及缓冲区分析等。
一般采用码流分析仪对TS流进行检测分析。
1.1TR101290的3级错误分析依据DVB最新的TR101290测试标准将DVB/MPEG-2TS流的测试错误指示分为3个等级，第一等级是可正确解码所必须的几个参数；第二等级是达到同步后可连续工作必须的参数和需要周期监测的参数；第三等级是依赖于应用的几个参数。
第一级共6种错误，包括：同步丢失错误、同步字节错误、PAT错误、连续计数错误、PMT错误及设置PID错误。
数字电视复用器技术要求和测量方法1 范围本标准规定了数字电视复用器的主要技术要求和测量方法。
对于能够确保同样测量不确定度的任何等效测量方法也可采用。
有争议时，应以本标准为准。
本标准适用于数字电视复用器的开发、生产、应用、测量和运行维护。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本标准。
GB/T 17975.1-2000 信息技术 运动图像及其伴音信息的通用编码 第1部分: 系统GY/T 170-2001 有线数字电视广播信道编码与调制规范GY/Z 174-2001 数字电视广播业务信息规范3 术语和定义下列术语和定义适用于本标准。
3.1ASI数据包传输格式 transmission format with data packets在TS包之间填充专用字符K28.5，而在TS包内有效数据之间不填充专用字符K28.5的传输格式。
3.2ASI突发传输格式 transmission format with data bursts在TS包内有效数据之间填充专用字符K28.5的传输格式。
3.3PCR重标记 PCR restamp为了减少复用过程中引入的PCR抖动而对输入节目的PCR进行分析，并且重新生成PCR。
3.4PCR校正 PCR adjust对输入节目的PCR抖动和复用过程中可能引入的PCR抖动综合分析后对PCR进行纠正，重新生成新的PCR。
3.5统计复用 statistical multiplexing对带宽受限的多节目复用系统，根据各路节目的统计特性动态分配各路节目的码率的方法。
4 缩略语下列缩略语适用于本标准。
ASI Asynchronous Serial Interface 异步串行接口BNC Bayonet Neill-Concelman 同轴电缆接插件GY/T 226—2007FEC Forward Error Correction 前向纠错LCD Liquid Crystal Display 液晶显示屏PAT Program Association Table 节目关联表PCR Program Clock Reference 节目时钟参考PES Packetized Elementary Stream 已分组的基本流PID Packet Identifier 包识别符PMT Program Map Table 节目映射表PSI Program Specific Information 节目特定信息PTS Presentation Time-Stamp 播出时间标记RJ45 Registered Jack-Type 45 双绞线电缆连接的物理接口SDT Service Description Table 业务描述表SI Service Information 业务信息TCP/IP Transport Control Protocol/Internet Protocol 传输控制协议/网络互联协议UDP/IP User Datagram Protocol/Internet Protocol 用户数据包协议/网络互联协议 RS Reed-Solomon 里德-所罗门TS Transport Stream 传输流5 技术要求5.1 标准符合性要求复用器复用后生成的TS流符合以下条件：a)TS包的包头应符合GB/T 17975.1-2000的有关规定；b)TS包的适配域应符合GB/T 17975.1-2000的有关规定；c)PES的包头应符合GB/T 17975.1-2000的有关规定；d)PES的适配域应符合GB/T 17975.1-2000的有关规定；e)TS流的映射结构应符合GB/T 17975.1-2000的有关规定；f)TS包的PID的分配应符合GB/T 17975.1-2000和GY/Z 174-2001的有关规定；g)业务基本流的stream_id的分配应符合GB/T 17975.1-2000的有关规定；h)PSI表的描述符应符合GB/T 17975.1-2000的有关规定；i)PSI表描述符的descriptor_tag的分配应符合GB/T 17975.1-2000的有关规定；j)PSI表的语法和语义应符合GB/T 17975.1-2000的有关规定；k)PSI表table_id的分配应符合GB/T 17975.1-2000的有关规定；l)SI表的语法和语义应符合GB/T 17975.1-2000和GY/Z 174-2001的有关规定；m)SI表table_id的分配应符合GY/Z 174-2001的有关规定；n)SI表的描述符应符合GY/Z 174-2001的有关规定；o)SI表描述符的descriptor_tag分配应符合GY/Z 174-2001的有关规定；p)PCR的结构应符合GB/T 17975.1-2000的有关规定。
5.2 功能要求5.2.1 复用功能从一个或多个符合GB/T 17975.1-2000和GY/Z 174-2001的输入TS流中提取所需数据，组合成为符合GB/T 17975.1-2000和GY/Z 174-2001的新的TS流并输出。
5.2.2 PCR重标记和校正复用器应具有以下PCR处理功能：a)支持对PCR的重标记；GY/T 226—2007b)支持对PCR的校正（可选）。
5.2.3 PAT表和PMT表的重新生成复用器应具有以下PAT表、PMT表生成功能：a)能够生成复用后TS流的PAT表和PMT表；b)复用配置发生变化后，能够生成新版本的PAT表和PMT表，表的version_number加1（在0x1F时加1变为0）；c)支持对输入TS流中的PAT表、PMT表进行编辑和修改（可选）。
5.2.4 SDT表重新生成复用器应具有以下SDT表生成功能：a)能够生成复用后的TS流的SDT表；b)支持对输入TS流中的SDT表进行编辑和修改（可选）。
5.2.5 统计复用（可选）实现统计复用的功能。
5.2.6 复用指定PID的TS包支持对指定PID的TS包进行复用，并可以更改指定包的PID为指定的值。
5.2.7 TCP/IP、UDP/IP输入数据的复用（可选）支持复用TCP/IP、UDP/IP传输的数据。
5.2.8 输入TS包格式复用器应支持的输入TS包格式：a)自适应支持188字节和204字节格式的TS包；b)支持符合GY/T 170-2001中RS编码规定的TS包（可选）。
5.2.9 输出TS包格式复用器应支持的输出TS包格式：a)支持188字节格式的TS包；b)支持带有FEC校验码的204字节格式的TS包，FEC校验码应符合GY/T 170-2001中的RS编码规定（可选）。
5.2.10 ASI接口输入格式复用器输入接口应支持的ASI传输格式：a)支持ASI数据包传输格式；b)支持ASI突发传输格式。
5.2.11 ASI接口输出格式复用器的ASI输出接口应支持ASI数据包传输格式。
5.2.12 设置表的播发间隔支持设置PAT表、PMT表、SDT表的播发间隔。
5.2.13 后向兼容性支持允许与被复用节目、被复用基本流相关的，符合语法但是语义未知的描述符通过。
5.2.14 配置持续性复用器应支持以下配置持续性功能：a)断电、重新启动后复用器能够自动加载断电前的配置参数；b)能够导入、导出复用器的配置参数。
5.2.15 网管功能提供基于RJ45以太网接口的管理功能。
5.2.16 状态指示功能复用器应具有以下状态指示功能：GY/T 226—2007a)前面板有状态指示灯；b)前面板有LCD状态显示（可选）。
5.3 性能指标5.3.1 ASI输入接口复用器ASI输入接口应满足的性能指标：a)连接器应具有BNC的机械特性；b)单路ASI输入接口的最大支持有效码率不小于52Mbps；c)ASI输入接口的电气特性技术指标见表1。
表1 ASI输入接口电器特性技术指标序号项目单位技术指标1 最小接收灵敏度 mV ≤2002 最大输入电压 mV ≥8803 连接器的反射损耗（5MHz～270MHz） dB ≤-15 5.3.2 ASI输出接口复用器ASI输出接口应满足的性能指标：a)连接器应具有BNC的机械特性；b)单路ASI输出接口的最大支持有效码率不小于52Mbps；c)ASI输出接口的电气特性技术指标见表2。
表2 ASI输出接口电器特性技术指标序号项目单位技术指标1 输出幅度 mV 800±802 上升时间(20％～80％) ps ≤12003 下降时间(20％～80％) ps ≤12004 确定性抖动（峰－峰值） ％ ≤105 随机性抖动（峰－峰值） ％ ≤86 连接器的反射损耗 dB 待定 5.3.3 PCR和PTSPCR和PTS技术指标见表3。
表3 PCR和PTS技术指标序号项目单位技术指标1 PCR总抖动 ns [-500,500]2 PTS重复间隔 ms ≤7003 PCR重复间隔 ms ≤404 复用器引入的PCR抖动的绝对值 ns ≤1115.3.4 PSI/SI表的重复间隔PSI/SI表重复间隔技术指标见表4。
GY/T 226—2007表4 PSI/SI表重复间隔技术指标序号项目单位技术指标1 PAT ms ≤5002 PMT ms ≤5003 SDT Actual ms ≤2000，≥25（当输出码率小于100Mbps时）4 SDT Other ms ≤10000，≥25（当输出码率小于100Mbps时）5.3.5 统计复用的性能要求（可选）待定。
5.3.6 复用器的健壮性复用器复用时不应引入ETSI TR101 290规定的第1级错误和第2级错误。
5.3.7 表播发间隔调整步长（可选）复用器的表播发间隔步长应符合以下要求：a)设置PAT表、PMT表播发间隔时的最小步长小于等于20ms；b)设置SDT表播发间隔时的最小步长小于等于100ms。
6 测量方法6.1 测量环境条件温度：15℃～35℃；相对湿度：30%～75%RH；大气压：86kPa～106kPa；电源电压：交流 198V～242V 50Hz±1Hz。
6.2 测量框图6.2.1 复用器复用功能、性能测量框图复用器复用功能、性能测量框图见图1。
所有采用本测量框图的测量项目，在测量时同时用“解码器＋监视器”验证复用的视音频节目是否正确。
n ：被测复用器ASI输入接口的数量。
图1 复用器功能、性能测量框图6.2.2 反射损耗测量框图反射损耗测量框图见图2。
