PWM波形生成基础学习知识原理

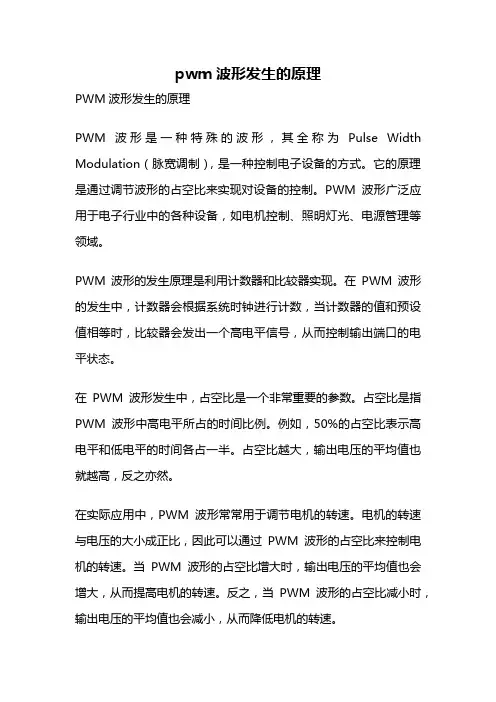

pwm波形发生的原理PWM波形发生的原理PWM波形是一种特殊的波形，其全称为Pulse Width Modulation（脉宽调制），是一种控制电子设备的方式。

它的原理是通过调节波形的占空比来实现对设备的控制。

PWM波形广泛应用于电子行业中的各种设备，如电机控制、照明灯光、电源管理等领域。

PWM波形的发生原理是利用计数器和比较器实现。

在PWM波形的发生中，计数器会根据系统时钟进行计数，当计数器的值和预设值相等时，比较器会发出一个高电平信号，从而控制输出端口的电平状态。

在PWM波形发生中，占空比是一个非常重要的参数。

占空比是指PWM波形中高电平所占的时间比例。

例如，50%的占空比表示高电平和低电平的时间各占一半。

占空比越大，输出电压的平均值也就越高，反之亦然。

在实际应用中，PWM波形常常用于调节电机的转速。

电机的转速与电压的大小成正比，因此可以通过PWM波形的占空比来控制电机的转速。

当PWM波形的占空比增大时，输出电压的平均值也会增大，从而提高电机的转速。

反之，当PWM波形的占空比减小时，输出电压的平均值也会减小，从而降低电机的转速。

除了控制电机的转速外，PWM波形还可以用于LED灯的调光。

LED灯的亮度与电流的大小成正比，因此可以通过PWM波形的占空比来控制LED灯的亮度。

当PWM波形的占空比增大时，输出电流的平均值也会增大，从而提高LED灯的亮度。

反之，当PWM波形的占空比减小时，输出电流的平均值也会减小，从而降低LED灯的亮度。

PWM波形的发生原理是通过计数器和比较器来实现对电子设备的控制。

占空比是PWM波形中一个重要的参数，可以用于控制电机的转速和LED灯的亮度等。

在实际应用中，PWM波形广泛应用于各种电子设备中，为电子行业的发展做出了重要贡献。

pwm波形发生的基本原理PWM波形发生的基本原理PWM（脉宽调制）是一种用于生成脉冲波形的技术。

其基本原理是通过对逆变电路开关器件的通断进行控制，使输出端得到一系列幅值相等的脉冲，这些脉冲可以代替正弦波或所需要的波形。

一、PWM控制的基本原理PWM控制的基本原理是通过控制逆变电路开关器件的通断，使得输出端得到一系列幅值相等的脉冲。

这些脉冲的等值电压为正弦波形，所获得的输出平滑且低次谐波少。

在PWM控制中，按一定的规则对各脉冲的宽度进行调制，既可改变逆变电路输出电压的大小，也可改变输出频率。

这种调制方式使得PWM波形具有高精度、高稳定性和高可靠性。

二、PWM波形的生成PWM波形的生成通常需要以下几个步骤：1.产生参考信号：参考信号是一个与所需波形（如正弦波）相对应的信号。

这个信号可以是模拟信号或数字信号。

2.比较器：比较器用于比较参考信号和锯齿波信号。

当参考信号的值高于锯齿波信号时，比较器输出高电平；当参考信号的值低于锯齿波信号时，比较器输出低电平。

3.开关器件：根据比较器的输出，开关器件进行通断控制。

当比较器输出高电平时，开关器件导通；当比较器输出低电平时，开关器件断开。

4.滤波器：滤波器用于平滑PWM波形的输出，以减少谐波成分。

三、PWM波形的优点PWM波形具有以下优点：1.高精度：由于PWM波形的幅值相等，因此可以实现高精度的电压和频率控制。

2.高稳定性：PWM波形的输出不受温度、电压等环境因素的影响，因此具有高稳定性。

3.低噪声：由于PWM波形的脉冲宽度相等，因此具有较低的噪声。

4.易于数字化：PWM波形可以通过数字信号处理器（DSP）等数字器件实现，因此易于数字化。

四、PWM波形的应用PWM波形广泛应用于各种电子设备中，如电机控制、电源转换、音频放大等。

在电机控制中，PWM波形可以用于控制电机的速度和方向；在电源转换中，PWM波形可以用于实现高效的电能转换；在音频放大中，PWM波形可以用于产生高质量的音频信号。

pwm波产生的原理一、引言脉冲宽度调制（PWM）是一种用于控制电子设备的方法，它通过改变信号的占空比来控制输出电压或电流。

PWM波产生的原理是基于时间间隔和占空比的变化来实现对输出信号的精确控制。

在本文中，我们将深入探讨PWM波产生的原理及其应用。

二、PWM波概述PWM波是一种周期性方波信号，其周期为T，占空比为Duty Cycle （DC）。

在一个完整的周期内，PWM波由两个状态组成：高电平和低电平。

高电平持续时间为TDuty Cycle*T，低电平持续时间为(1-Duty Cycle)*T。

三、产生PWM波的方法1.模拟方式模拟方式是最早也是最简单的产生PWM波形的方法。

这种方法使用一个可变电阻器和一个稳压器构成一个简单的反馈环路，通过调节可变电阻器来改变反馈电压从而改变输出信号占空比。

这种方法具有简单易行、成本低廉等优点，但存在精度不高、受环境干扰大等缺点。

2.数字方式数字方式是现代产生PWM波形最常用也最有效率的方法。

它使用微控制器或FPGA等数字电路来产生PWM波形，具有精度高、稳定性好、灵活性强等优点。

数字方式产生PWM波形的核心是计数器，通过计数器的计数值和设定值之间的比较来确定输出信号的占空比。

四、PWM波的应用1.电机控制PWM波可用于直流电机和交流电机的控制。

在直流电机中，PWM波可以改变电机绕组中通入电流的方向和大小，从而控制电机转速和方向。

在交流电机中，PWM波可以通过变频器将交流电源转换为直流电源，并通过调节占空比来改变输出频率和幅值。

2.LED调光LED灯具常常使用PWM波进行调光。

通过改变PWM波形信号的占空比，可以改变LED灯具输出光线强度，实现亮度调节。

3.音频放大器PWM波也可用于音频放大器中。

将音频信号与高频三角波进行比较后得到一个模拟信号，然后经过滤波后得到原始音频信号。

五、总结本文深入探讨了PWM波产生的原理及其应用。

从模拟方式到数字方式再到应用领域，我们了解到了PWM波的基本概念和产生方法，以及其在电机控制、LED调光和音频放大器等领域中的应用。

PWM调速原理本文详细阐述pwm的原理：PWM（Pulse Width Modulation）控制——脉冲宽度调制技术，通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（含形状和幅值）。

PWM控制技术在逆变电路中应用最广，应用的逆变电路绝大部分是PWM型，PWM控制技术正是有赖于在逆变电路中的应用，才确定了它在电力电子技术中的重要地位。

1.PWM控制的基本原理理论基础：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

冲量指窄脉冲的面积。

效果基本相同，是指环节的输出响应波形基本相同。

低频段非常接近，仅在高频段略有差异。

图1形状不同而冲量相同的各种窄脉冲面积等效原理：分别将如图1所示的电压窄脉冲加在一阶惯性环节（R-L电路）上，如图2a所示。

其输出电流i(t)对不同窄脉冲时的响应波形如图2b所示。

从波形可以看出，在i(t)的上升段，i(t)的形状也略有不同，但其下降段则几乎完全相同。

脉冲越窄，各i(t)响应波形的差异也越小。

如果周期性地施加上述脉冲，则响应i(t)也是周期性的。

用傅里叶级数分解后将可看出，各i(t)在低频段的特性将非常接近，仅在高频段有所不同。

图2 冲量相同的各种窄脉冲的响应波形用一系列等幅不等宽的脉冲来代替一个正弦半波，正弦半波N等分，看成N个相连的脉冲序列，宽度相等，但幅值不等；用矩形脉冲代替，等幅，不等宽，中点重合，面积（冲量）相等，宽度按正弦规律变化。

SPWM波形——脉冲宽度按正弦规律变化而和正弦波等效的PWM波形。

图3 用PWM波代替正弦半波要改变等效输出正弦波幅值，按同一比例改变各脉冲宽度即可。

PWM电流波：电流型逆变电路进行PWM控制，得到的就是PWM电流波。

PWM波形可等效的各种波形：直流斩波电路：等效直流波形SPWM波：等效正弦波形，还可以等效成其他所需波形，如等效所需非正弦交流波形等，其基本原理和SPWM控制相同，也基于等效面积原理。

2. PWM相关概念占空比：就是输出的PWM中，高电平保持的时间与该PWM的时钟周期的时间之比如，一个PWM的频率是1000Hz，那么它的时钟周期就是1ms，就是1000us，如果高电平出现的时间是200us，那么低电平的时间肯定是800us，那么占空比就是200：1000，也就是说PWM的占空比就是1：5。

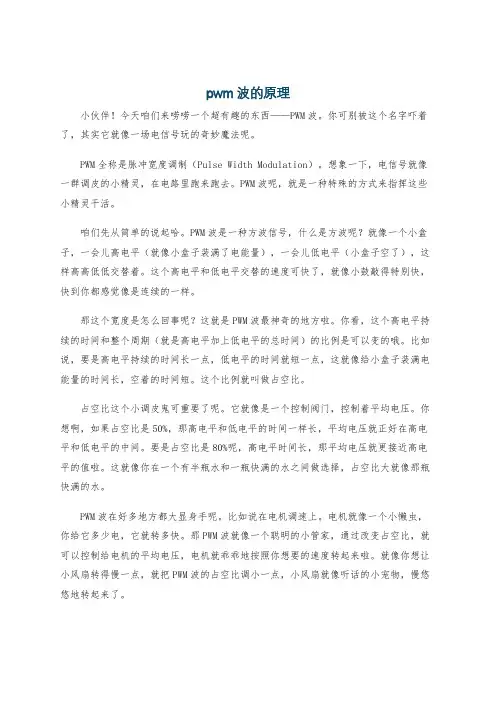

pwm波的原理小伙伴！今天咱们来唠唠一个超有趣的东西——PWM波。

你可别被这个名字吓着了，其实它就像一场电信号玩的奇妙魔法呢。

PWM全称是脉冲宽度调制（Pulse Width Modulation）。

想象一下，电信号就像一群调皮的小精灵，在电路里跑来跑去。

PWM波呢，就是一种特殊的方式来指挥这些小精灵干活。

咱们先从简单的说起哈。

PWM波是一种方波信号，什么是方波呢？就像一个小盒子，一会儿高电平（就像小盒子装满了电能量），一会儿低电平（小盒子空了），这样高高低低交替着。

这个高电平和低电平交替的速度可快了，就像小鼓敲得特别快，快到你都感觉像是连续的一样。

那这个宽度是怎么回事呢？这就是PWM波最神奇的地方啦。

你看，这个高电平持续的时间和整个周期（就是高电平加上低电平的总时间）的比例是可以变的哦。

比如说，要是高电平持续的时间长一点，低电平的时间就短一点，这就像给小盒子装满电能量的时间长，空着的时间短。

这个比例就叫做占空比。

占空比这个小调皮鬼可重要了呢。

它就像是一个控制阀门，控制着平均电压。

你想啊，如果占空比是50%，那高电平和低电平的时间一样长，平均电压就正好在高电平和低电平的中间。

要是占空比是80%呢，高电平时间长，那平均电压就更接近高电平的值啦。

这就像你在一个有半瓶水和一瓶快满的水之间做选择，占空比大就像那瓶快满的水。

PWM波在好多地方都大显身手呢。

比如说在电机调速上。

电机就像一个小懒虫，你给它多少电，它就转多快。

那PWM波就像一个聪明的小管家，通过改变占空比，就可以控制给电机的平均电压，电机就乖乖地按照你想要的速度转起来啦。

就像你想让小风扇转得慢一点，就把PWM波的占空比调小一点，小风扇就像听话的小宠物，慢悠悠地转起来了。

还有在灯光调节上。

LED灯现在可流行了，PWM波也能在这儿耍耍酷。

你想让灯光暗一点，就把PWM波的占空比变小，灯光就像个听话的小天使，变得柔和起来。

要是你想让灯光亮瞎眼，就把占空比调大，哇，整个房间都被照得亮亮堂堂的。

PWM的工作原理脉宽调制PWM是开关型稳压电源中的术语。

这是按稳压的控制方式分类的，除了PWM型，还有PFM型和PWM、PFM混合型。

脉宽宽度调制式（PWM）开关型稳压电路是在控制电路输出频率不变的情况下，通过电压反馈调整其占空比，从而达到稳定输出电压的目的。

随着电子技术的发展，出现了多种PWM技术，其中包括：相电压控制PWM、脉宽PWM法、随机PWM、SPWM法、线电压控制PWM等，而在镍氢电池智能充电器中采用的脉宽PWM法，它是把每一脉冲宽度均相等的脉冲列作为PWM波形，通过改变脉冲列的周期可以调频，改变脉冲的宽度或占空比可以调压，采用适当控制方法即可使电压与频率协调变化。

可以通过调整PWM的周期、PWM的占空比而达到控制充电电流的目的。

pwm的定义脉宽调制(PWM)是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。

模拟信号的值可以连续变化，其时间和幅度的分辨率都没有限制。

9V电池就是一种模拟器件，因为它的输出电压并不精确地等于9V，而是随时间发生变化，并可取任何实数值。

与此类似，从电池吸收的电流也不限定在一组可能的取值范围之内。

模拟信号与数字信号的区别在于后者的取值通常只能属于预先确定的可能取值集合之内，例如在{0V, 5V}这一集合中取值。

模拟电压和电流可直接用来进行控制，如对汽车收音机的音量进行控制。

在简单的模拟收音机中，音量旋钮被连接到一个可变电阻。

拧动旋钮时，电阻值变大或变小；流经这个电阻的电流也随之增加或减少，从而改变了驱动扬声器的电流值，使音量相应变大或变小。

与收音机一样，模拟电路的输出与输入成线性比例。

尽管模拟控制看起来可能直观而简单，但它并不总是非常经济或可行的。

其中一点就是，模拟电路容易随时间漂移，因而难以调节。

能够解决这个问题的精密模拟电路可能非常庞大、笨重(如老式的家庭立体声设备)和昂贵。

模拟电路还有可能严重发热，其功耗相对于工作元件两端电压与电流的乘积成正比。

pwm的工作原理
PWM（脉宽调制）是一种普遍应用于控制电力设备的电子技术，
它可以改变电力设备的输出功率。

PWM的工作原理可以归结为三个步骤：一是周期内持续输出电压；二是通过改变输出电压的占空比来控制功率；三是以此控制设备所输出的功率。

首先，PWM在电路中可以通过一个正弦波信号来实现周期性的输出电压，正弦波信号的频率一般为50Hz或60Hz，即1秒钟可以产生50或60个脉冲。

在这个周期内，PWM输出一定的电压值，也就是持
续的输出电压。

第二步，通过改变输出电压的占空比来控制功率。

占空比是指在一个周期内，输出的电压的有效值占整个周期内的电压有效值的比例，也可以理解为脉冲信号的幅度占比，这个比例以百分比表示。

当占空比越高时，输出的功率就越大；当占空比越低时，输出的功率就越小，也就是控制功率的原理。

最后，通过改变占空比来控制设备的输出功率，以满足不同情况下的需求。

这种方法与变速器相似，因为变速器也可以改变转速来控制输出功率。

但PWM的精度要比变速器高，而且不会产生变速器常见的噪音，因此被广泛应用于各种控制系统中。

PWM技术在电力控制领域有着广泛的应用，它既可以用来控制电机，又可以用来控制其他电力设备，比如电动车、照明灯具、和电源等等。

其优异的性能受到了众多用户的青睐。

总之，PWM技术是一种可以在电路中实现周期性输出电压的电子技术，它可以通过调节占空比来控制电力设备的输出功率，它广泛应用于控制领域，并受到用户的一致好评。

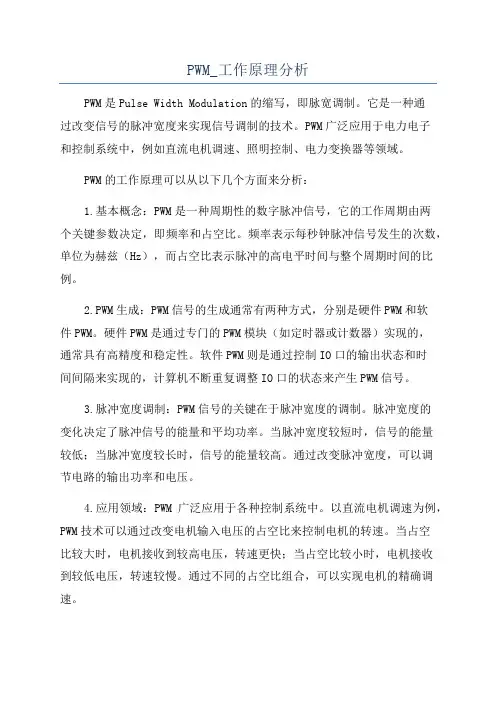

PWM_工作原理分析PWM是Pulse Width Modulation的缩写，即脉宽调制。

它是一种通过改变信号的脉冲宽度来实现信号调制的技术。

PWM广泛应用于电力电子和控制系统中，例如直流电机调速、照明控制、电力变换器等领域。

PWM的工作原理可以从以下几个方面来分析：1.基本概念：PWM是一种周期性的数字脉冲信号，它的工作周期由两个关键参数决定，即频率和占空比。

频率表示每秒钟脉冲信号发生的次数，单位为赫兹（Hz），而占空比表示脉冲的高电平时间与整个周期时间的比例。

2.PWM生成：PWM信号的生成通常有两种方式，分别是硬件PWM和软件PWM。

硬件PWM是通过专门的PWM模块（如定时器或计数器）实现的，通常具有高精度和稳定性。

软件PWM则是通过控制IO口的输出状态和时间间隔来实现的，计算机不断重复调整IO口的状态来产生PWM信号。

3.脉冲宽度调制：PWM信号的关键在于脉冲宽度的调制。

脉冲宽度的变化决定了脉冲信号的能量和平均功率。

当脉冲宽度较短时，信号的能量较低；当脉冲宽度较长时，信号的能量较高。

通过改变脉冲宽度，可以调节电路的输出功率和电压。

4.应用领域：PWM广泛应用于各种控制系统中。

以直流电机调速为例，PWM技术可以通过改变电机输入电压的占空比来控制电机的转速。

当占空比较大时，电机接收到较高电压，转速更快；当占空比较小时，电机接收到较低电压，转速较慢。

通过不同的占空比组合，可以实现电机的精确调速。

5.优点和局限：PWM技术具有多种优点。

首先，PWM技术具有高效能和低损耗的特点，因为输出信号的能量主要集中在脉冲宽度的高电平上。

其次，PWM技术具有高精度和频率可调节的特点，可以适应不同的应用需求。

然而，PWM技术也存在一些局限，例如在一些噪声敏感的应用中，脉冲信号可能会引发干扰，需要相应的滤波措施。

综上所述，PWM是一种通过改变信号的脉冲宽度来实现信号调制的技术。

它可以用于控制系统中的电机调速、照明控制和电力变换器等领域。

pwm波形发生的基本原理PWM（脉宽调制）是一种基于数字信号的调制技术，常用于数字电路中。

PWM波形发生的基本原理是根据输入信号的幅值和频率信息，通过调整信号脉冲的宽度来控制输出信号的幅度，从而实现数字信号的模拟控制。

PWM波形发生的基本原理可以分为以下几个方面：首先，PWM波形发生需要一个参考信号或者调整器来确定输出信号的频率。

参考信号可以是一个固定频率的时钟，也可以是外部提供的输入信号。

调整器则通过调整参考信号的频率来控制输出信号的频率。

当参考信号的频率增加时，输出信号的频率也会相应增加；当参考信号的频率减小时，输出信号的频率也会相应减小。

其次，PWM波形发生需要一个比较器来比较参考信号和输出信号的幅度。

比较器通常采用一个可调的阈值电压作为判断标准，当输出信号的幅值大于阈值电压时，输出信号为高电平；当输出信号的幅值小于阈值电压时，输出信号为低电平。

比较器可以根据输入信号的幅值波动来调整输出信号的幅度。

比如，当输入信号的幅值较大时，输出信号的脉冲宽度可以增加，从而使输出信号的平均幅度增大；当输入信号的幅值较小时，输出信号的脉冲宽度可以减小，从而使输出信号的平均幅度减小。

再次，PWM波形发生需要一个计数器来决定输出信号的脉冲宽度。

计数器通常用来记录参考信号脉冲的周期，每当计数器达到设定的值时，输出信号的脉冲宽度就会发生一次变化。

例如，当计数器的值小于50%时，输出信号的脉冲宽度为高电平；当计数器的值大于50%时，输出信号的脉冲宽度为低电平。

通过调整计数器的初始值和最大值，可以实现输出信号的脉冲宽度的变化。

最后，PWM波形发生还需要一个输出缓冲器来缓冲和放大输出信号。

输出缓冲器通常是一个运算放大器，能够将逻辑电平的信号转换为模拟电平的信号。

通过调整输出缓冲器的放大倍数，可以进一步控制输出信号的幅度。

输出缓冲器可以将PWM波形发生电路的输出信号连接到外部电路中，实现对外部设备的控制。

综上所述，PWM波形发生的基本原理是通过参考信号、比较器、计数器和输出缓冲器等组成的电路，根据输入信号的幅值和频率信息，通过调整信号脉冲的宽度来控制输出信号的幅度。

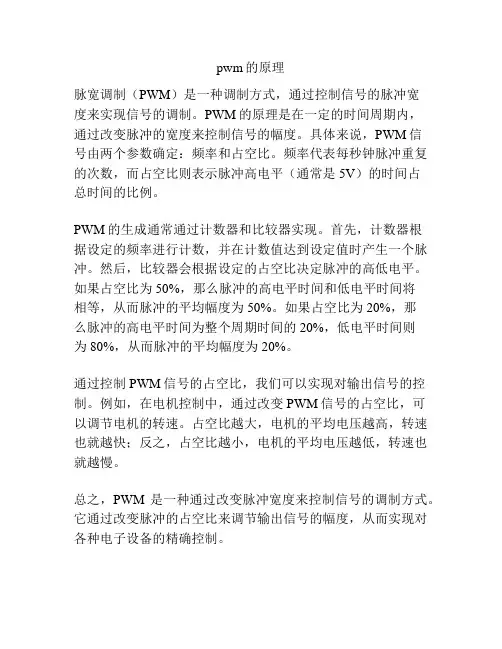

pwm的原理
脉宽调制（PWM）是一种调制方式，通过控制信号的脉冲宽
度来实现信号的调制。

PWM的原理是在一定的时间周期内，
通过改变脉冲的宽度来控制信号的幅度。

具体来说，PWM信
号由两个参数确定：频率和占空比。

频率代表每秒钟脉冲重复的次数，而占空比则表示脉冲高电平（通常是5V）的时间占
总时间的比例。

PWM的生成通常通过计数器和比较器实现。

首先，计数器根
据设定的频率进行计数，并在计数值达到设定值时产生一个脉冲。

然后，比较器会根据设定的占空比决定脉冲的高低电平。

如果占空比为50%，那么脉冲的高电平时间和低电平时间将
相等，从而脉冲的平均幅度为50%。

如果占空比为20%，那
么脉冲的高电平时间为整个周期时间的20%，低电平时间则
为80%，从而脉冲的平均幅度为20%。

通过控制PWM信号的占空比，我们可以实现对输出信号的控制。

例如，在电机控制中，通过改变PWM信号的占空比，可
以调节电机的转速。

占空比越大，电机的平均电压越高，转速也就越快；反之，占空比越小，电机的平均电压越低，转速也就越慢。

总之，PWM是一种通过改变脉冲宽度来控制信号的调制方式。

它通过改变脉冲的占空比来调节输出信号的幅度，从而实现对各种电子设备的精确控制。

pwm 原理PWM (Pulse Width Modulation) 原理是一种电子技术，在电子设备中广泛使用。

它用于调制电源，以使输出信号的占空比与调制信号的变化成比例关系。

PWM 技术主要用于调制电机的电源、LED 灯的调光及音频放大器等设备中。

以下是 PWM 原理的详细解释及步骤：第一步是生成调制信号。

通常，在 PWM 系统中，调制信号是由微处理器或其他数字电路生成的。

这个调制信号通常是一个方波信号，频率可以高达几百千赫兹。

调制信号的占空比是由微处理器或数字电路控制的。

第二步是调制电源。

PWM 系统使用调制信号来调制电源的输出，使信号的占空比与调制信号的变化成比例关系。

当调制信号的占空比为 50% 时，电源输出的电压将是最高值和最低值之间的平均值。

第三步是驱动负载。

PWM 系统的输出通常用于驱动电机等负载。

PWM 电流驱动电机时，电机的平均电流与当期调制信号的占空比成正比。

当信号占空比为 50% 时，电机转速最快。

在 PWM 系统中，调制信号的频率和占空比非常重要。

如果调制信号的频率太低，可能会出现人耳可听到的声音噪声。

然而，频率太高会导致电源发热并增加电路成本。

此外，占空比也很重要。

过高或过低的占空比可能会导致电路未能正常工作。

综上所述，PWM 系统在电子和电机驱动器中具有广泛的应用。

它可以生成高分辨率和高精度的输出，同时保持电源的效率。

因此，掌握 PWM 技术的原理和应用非常重要，可提高电路设计的效率和稳定性。

电力电子技术知识点讲义——PWM控制技术
PWM控制定义：即脉冲宽度控制技术，它是对脉冲的宽度进行调制的技术，即通过对一系列脉冲的宽度进行调制，来等效的获得所需要的波形，其中包含波形的形状和幅值。

PWM控制的基本原理
面积等效原理
（1）冲量的定义：指窄脉冲的面积。

（2）脉冲面积等效原理：当冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同，即惯性环节的输出响应波形基本相同。

PWM脉冲等效为正弦半波
（1）正弦半波分成N等份，得到N个彼此相连的脉冲序列，该
序列脉冲为等宽度而不等幅值，即脉冲宽度均为
π/N，但脉冲幅值不等，按正弦规律变化。

（2）将上述脉冲序列采用脉冲面积等效原理进行等效：采用N个等幅值而不等宽度的矩形脉冲代替，保证矩形脉冲的中点与相应正弦半波脉冲的中点重合，且使矩形脉冲和相应正弦半波脉冲的面积（冲量）相等，这样能够保证矩形脉冲与正弦半波脉冲的作用相同。

（3）PWM波形：上述一系列等幅值而不等宽度的矩形脉冲就是PWM波形。

（4）SPWM波形：当PWM波形的脉冲宽度按正弦规律变化，与正弦波等效时，称为SPWM波形。

PWM逆变电路及其控制方法
PWM调制法
针对逆变电路：
调制信号：希望逆变电路输出的波形
载波：接受调制信号调制的信号，常见载波为等腰三角波或锯齿波
PWM波形：载波通过上述调制信号波调制后所得到的波形。

单相桥式逆变电路与PWM控制技术
异步调制和同步调制。

什么是PWM脉冲宽度调制(PWM)，是英文“Pulse Width Modulation”的缩写，简称脉宽调制，是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。

pwm的频率：是指1秒钟内信号从高电平到低电平再回到高电平的次数(一个周期)；也就是说一秒钟PWM有多少个周期单位：Hz表示方式： 50Hz 100Hzpwm的周期：T=1/f周期=1/频率50Hz = 20ms一个周期如果频率为50Hz ，也就是说一个周期是20ms 那么一秒钟就有 50次PWM周期占空比：是一个脉冲周期内，高电平的时间与整个周期时间的比例单位：%(0%-100%)表示方式：20%周期：一个脉冲信号的时间1s内测周期次数等于频率脉宽时间：高电平时间上图中脉宽时间占总周期时间的比例，就是占空比。

比方说周期的时间是10ms，脉宽时间是8ms 那么低电平时间就是2ms 总的占空比 8/8+2= 80%。

这就是占空比为80%的脉冲信号。

而我们知道PWM就是脉冲宽度调制通过调节占空比，就可以调节脉冲宽度(脉宽时间) 而频率就是单位时间内脉冲信号的次数，频率越大。

以20Hz 占空比为80% 举例就是1秒钟之内输出了20次脉冲信号每次的高电平时间为40ms我们换更详细点的图上图中，周期为TT1为高电平时间T2 为低电平时间假设周期T为 1s 那么频率就是 1Hz 那么高电平时间0.5s ，低电平时间0.5s 总的占空比就是 0.5 /1 =50%PWM原理以单片机为例，我们知道，单片机的IO口输出的是数字信号，IO口只能输出高电平和低电平。

假设高电平为5V 低电平则为0V 那么我们要输出不同的模拟电压，就要用到PWM，通过改变IO口输出的方波的占空比从而获得使用数字信号模拟成的模拟电压信号。

我们知道，电压是以一种连接1或断开0的重复脉冲序列被夹到模拟负载上去的（例如LED灯，直流电机等），连接即是直流供电输出，断开即是直流供电断开。

pwm信号原理
PWM（脉宽调制）信号是一种特殊的调制方式，它将模拟信
号转化为数字信号，通过调整数字信号的脉宽来模拟模拟信号的幅度变化。

PWM信号的原理是通过改变一个周期内的高电平时间来实现
模拟信号的模拟。

一个PWM信号周期被分成若干等分，每个
等分被称为一个计数器周期。

在每个计数器周期内，PWM信
号有两个状态：高电平和低电平。

调整高电平状态的时间比例，即调整一个周期内高电平时间和低电平时间的比例，可以实现模拟信号的不同幅度。

具体来说，当计数器值小于设定的占空比时，PWM信号为高
电平，否则为低电平。

占空比定义了高电平时间与总周期时间的比值，通常用百分比表示。

例如，一个50%的占空比表示
高电平时间等于总周期时间的50%。

利用PWM信号的原理，我们可以通过改变占空比来控制输出
的模拟信号的幅度。

以LED灯为例，可以通过改变PWM信
号的占空比来控制LED灯的亮度。

当占空比较大时，LED灯
亮度较高；当占空比较小时，LED灯亮度较低。

总结起来，PWM信号通过改变一个周期内的高电平时间来模
拟模拟信号的幅度变化。

利用PWM信号可以方便地控制输出
设备的模拟信号，广泛应用于电子设备、汽车、航空航天等领域。

PWM的占空比决定输出到直流电机的平均电压.PWM不是调节电流的.PWM的意思是脉宽调节,也就是调节方波高电平和低电平的时间比,一个20%占空比波形,会有20%的高电平时间和80%的低电平时间，而一个60%占空比的波形则具有60%的高电平时间和40%的低电平时间,占空比越大,高电平时间越长,则输出的脉冲幅度越高,即电压越高.如果占空比为0%,那么高电平时间为0,则没有电压输出.如果占空比为100%,那么输出全部电压.所以通过调节占空比,可以实现调节输出电压的目的,而且输出电压可以无级连续调节.PWM调速脉冲宽度调制脉冲宽度调制（PWM）是英文“Pulse Width Modulation”的缩写，简称脉宽调制。

它是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用于测量，通信，功率控制与变换等许多领域。

一种模拟控制方式，根据相应载荷的变化来调制晶体管栅极或基极的偏置，来实现开关稳压电源输出晶体管或晶体管导通时间的改变，这种方式能使电源的输出电压在工作条件变化时保持恒定。

脉冲宽度调制（PWM）是一种对模拟信号电平进行数字编码的方法。

通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。

PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。

电压或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去的。

通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。

只要带宽足够，任何模拟值都可以使用PWM进行编码。

多数负载(无论是电感性负载还是电容性负载)需要的调制频率高于10Hz，通常调制频率为1kHz到200kHz之间。

许多微控制器内部都包含有PWM控制器。

例如，Microchip公司的PIC16C67内含两个PWM控制器，每一个都可以选择接通时间和周期。

占空比是接通时间与周期之比；调制频率为周期的倒数。

脉宽调制(Pulse-Width Modulation，PWM)技术在电力电子领域的应用极其广泛。

PWM模式是决定逆变器输出电压特性的根本。

性能优越的PWM模式可以使逆变器具有良好的输出特性。

由傅里叶分析可知，不对称波形会带来大量低次谐波、偶次谐波以及余弦项。

因此PWM脉冲波形的对称性对输出特性有很大影响。

PWM的实现方法一般有两种：比较法和计算法。

随着数字技术的迅速发展和计算机功能的提高，计算法以其方便灵活的特点成为PWM实现方法的主流。

采用计算法实现PWM时，按照每个载波周期内调制波的取法，可以分为规则采样PWM和自然采样PWM。

其中，采用规则采样法，计算简单，占用系统软件资源较少，因而应用比较广泛；但是由规则采样法计算出的PWM 波形，在系统载波频率较低时，输出精度差，并且在计算时需要通过查表确定计算结果，所以并不能保证其波形的对称性，谐波含量也会因为波形的不对称而增加。

对于调制类PWM，有三种方式：同步调制，异步调制，分段同步调制三种方式。

同步调制虽然可以在调制波频率变化的所有范围内，载波与调制波的相位相同， PWM波形一直保持对称，输出谐波的低次谐波可以得到消除。

但是在载波频率变化范围大时，电力电子器件的开关频率变化范围大，在低频时，将给系统引入大量较低频率的谐波。

异步调制的优点在于载波频率在调速过程中载波不变，高次谐波对系统的影响基本固定，可以弥补同步调制的缺点。

但是异步调制无法在大部分频率点上都保证调制波与载波相位相对的固定，出现不对称波形，会给系统引入大量的低次谐波、偶次谐波和余弦项。

分段同步调制可以综合以上两种方式的优点，但在波比切换时可能出现电压突变，甚至震荡。

基于以上理论，本文提出一种新的PWM算法，可以在异步调制下，使PWM波形在T／2周期内始终保持关于T／4 周期的完全对称。

1 PWM算法原理在用数字化控制技术产生PWM脉冲时，三角载波实际上是不存在的，完全由软件及硬件定时器代替，图1为三角载波的产生原理(Ttimer为定时器的值)用阶梯波代替模拟三角波。
