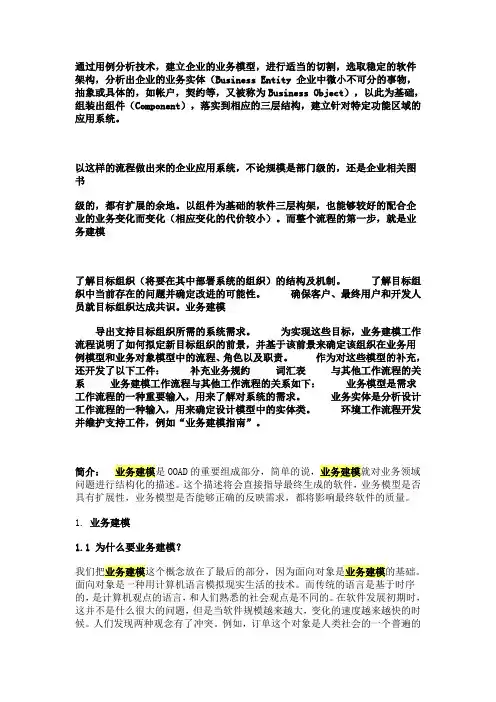

通过用例分析技术，建立企业的业务模型，进行适当的切割，选取稳定的软件架构，分析出企业的业务实体（Business Entity 企业中微小不可分的事物，抽象或具体的，如帐户，契约等，又被称为Business Object），以此为基础，组装出组件（Component），落实到相应的三层结构，建立针对特定功能区域的应用系统。
以这样的流程做出来的企业应用系统，不论规模是部门级的，还是企业相关图书级的，都有扩展的余地。
以组件为基础的软件三层构架，也能够较好的配合企业的业务变化而变化（相应变化的代价较小）。
而整个流程的第一步，就是业务建模了解目标组织（将要在其中部署系统的组织）的结构及机制。
了解目标组织中当前存在的问题并确定改进的可能性。
确保客户、最终用户和开发人员就目标组织达成共识。
业务建模导出支持目标组织所需的系统需求。
为实现这些目标，业务建模工作流程说明了如何拟定新目标组织的前景，并基于该前景来确定该组织在业务用例模型和业务对象模型中的流程、角色以及职责。
作为对这些模型的补充，还开发了以下工件：补充业务规约词汇表与其他工作流程的关系业务建模工作流程与其他工作流程的关系如下：业务模型是需求工作流程的一种重要输入，用来了解对系统的需求。
业务实体是分析设计工作流程的一种输入，用来确定设计模型中的实体类。
环境工作流程开发并维护支持工件，例如“业务建模指南”。
简介：业务建模是OOAD的重要组成部分，简单的说，业务建模就对业务领域问题进行结构化的描述。
这个描述将会直接指导最终生成的软件，业务模型是否具有扩展性，业务模型是否能够正确的反映需求，都将影响最终软件的质量。
1. 业务建模1.1 为什么要业务建模？我们把业务建模这个概念放在了最后的部分，因为面向对象是业务建模的基础。
面向对象是一种用计算机语言模拟现实生活的技术。
而传统的语言是基于时序的，是计算机观点的语言，和人们熟悉的社会观点是不同的。
在软件发展初期时，这并不是什么很大的问题，但是当软件规模越来越大，变化的速度越来越快的时候。
bpmnmodeler的extensionelements -回复BPMN模型是一种用于建模和分析业务流程的标准化表示方法。
它提供了一种形式化的方法来描述业务流程的各个方面，包括流程步骤、活动、参与者、决策和数据等。
而在BPMN规范中，extensionElements（扩展元素）是一种在BPMN模型中扩展和定制性能的机制。
它允许用户向BPMN模型中添加额外的元数据，以满足特定的需求和扩展模型的功能。
本文将详细介绍BPMN模型中的extensionElement s，并以步骤方式进行解答。
第一步：我们首先要了解extensionElements的概念和作用。
extensionElements是BPMN规范中定义的一种可扩展性机制，它允许用户向BPMN元素（如任务、事件、网关等）中添加自定义的扩展元素。
这些扩展元素可以包含额外的信息和行为，以满足特定业务需求和定制化的功能。
extensionElements可以用于增强BPMN模型的表达能力，使其更加灵活和可扩展。
第二步：了解如何在BPMN模型中使用extensionElements。
在BPMN模型中，extensionElements是一个具有一组扩展元素的容器。
它可以与BPMN元素相关联，并通过该BPMN元素的属性展示扩展元素的信息。
具体来说，我们可以通过XML或图形界面的方式向extensionElements添加扩展元素。
在XML 中，我们可以使用扩展元素标签（如<camunda:property>、<camunda:taskListener>等）来描述自定义的扩展元素。
在图形界面中，我们可以通过工具的扩展机制来实现扩展元素的添加和编辑。
第三步：了解extensionElements的应用场景和功能。
extensionElement s可以在BPMN模型中添加各种自定义信息和行为，以满足具体的业务需求。
例如，我们可以使用extensionElements来添加任务的应用程序集成（如服务调用、消息发送等）、扩展任务的属性（如优先级、定时器等）或添加自定义的监听器（如任务监听器、事件监听器等）。

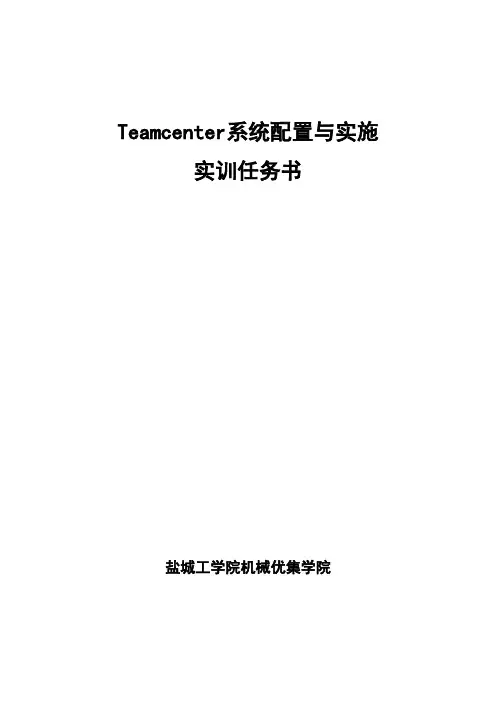

Teamcenter系统配置与实施实训任务书盐城工学院机械优集学院实训一Teamcenter系统平台的安装一、实训目的1、熟练掌握Tc83服务器端和客户端的安装；2、熟练掌握Tc83的卸载。
二、实训设备硬件：PC机、笔记本、网线、路由器软件：Teamcenter8、Oracle10g、Websphere6.1、NX8.5系统：Windows XP、Windows Server2008、VMWare三、实训用时4个学时四、实训内容1 Oracle数据库的安装（1）Oracle10g的安装。
（2）Oracle10g的卸载。
2 TC数据实例的安装（1）安装Teamcenter系统运行所需要的数据库实例。
用Tc安装文件中提供的模板数据库创建Oracle数据库。
（2）Copy \db_scripts\oracle下文件到oracle_home的\templates目录下3 监听程序与服务程序的配置（1）Oracle应用程序下NetManage创建监听程序。
（2）启动listener。
（3）Oracle应用程序下NetManage创建数据库服务程序。
（4）启动服务程序。
4 Teamcenter系统的安装（1）安装二层Teamcenter的卷、TcData、应用程序。
（2）安装NX集成。
5 Teamcenter四层架构的安装（1）Websphere软件的安装。
（2）Web Servers服务的配置过程。
五、实训报告撰写要求（1）阐述实验过程。
（2）写出主要安装和配置步骤。
（3）将各个主要阶段用截屏的方式输出结果。
六、实训参考文档（1）《Database Server Installation Guide》（2）《Teamcenter 8.3 Installation Guide》（3）《部署Web应用管理和启动Web应用》实训二组织管理一、实训目的1 掌握Teamcenter中组织模块的基本概念；2 根据某企业的实际业务逻辑，熟练掌握Teamcenter8中组织架构的具体实施。
建模技术名词解释1.数据建模：数据建模是指将现实世界的事物和概念转化为数据库中的数据结构和关系模型的过程。
通过数据建模，可以对数据进行组织、管理和存储，使其更加具有可维护性和易扩展性。
常用的数据建模方法包括实体-关系模型（ER模型）和统一建模语言（UML）。
2.基于物理模型的建模：基于物理模型的建模是指根据系统的物理特性和限制，对系统进行建模和分析的过程。
它关注硬件资源、网络拓扑、性能要求等因素，帮助设计师在系统实现中选择合适的技术和工具。
该建模方法可用于计算机网络、通信系统等领域。
3.概念模型：概念模型是对现实世界的抽象表示，它描述事物之间的关系和属性。
概念模型通常使用实体、属性和关系来表示现实世界中的概念，并使用图表、图形或符号来可视化这些概念。
概念模型可以作为需求分析和设计阶段的起点，帮助开发团队对系统进行整体把握和分析。
4.面向对象建模：面向对象建模是一种基于面向对象思想的建模方法，它将现实世界中的事物抽象为对象，并通过对象之间的关系进行建模。
面向对象建模常使用类、对象、继承、封装等概念来表示系统的需求和设计。
该建模方法可用于软件开发等领域，并已成为软件工程的重要组成部分。
5.数据流图：数据流图是一种图形化表示系统功能的建模工具，它通过展示数据的流动和处理过程来描述系统内部的活动。
数据流图由数据流、处理、存储和外部实体等元素组成，通过箭头表示数据流动的方向和过程。
数据流图可用于系统分析、设计和改进的过程中，帮助开发者理解系统的功能和交互。
6.业务流程建模：业务流程建模是将业务过程抽象化为可视化的模型，在整个业务流程中展示活动、决策和各种资源之间的关系。
通过业务流程建模，可以帮助组织识别和改进业务过程中的问题，并找到提高效率和增加价值的机会。
常用的业务流程建模方法包括流程图、事件驱动流程链（EDPC）等。
7.用例图：用例图是一种用于描述系统功能需求和行为的建模工具，它用于从用户的角度来分析和设计系统。
数据建模业务流程
数据建模业务流程是指根据业务需求和数据分析结果，将数据进行分类、整理、筛选、转化等处理，从而建立起数据模型。
数据建模业务流程通常包括以下几个步骤：
1. 确定数据需求：根据业务需求，明确所需要的数据内容和精度要求。
2. 收集数据：收集数据，包括内部数据和外部数据等。
3. 数据预处理：对收集到的数据进行清洗、去重、转换、缺失值处理等。
4. 数据建模：根据业务需求和数据特点，选择合适的数据建模工具和方法，建立数据模型。
5. 模型验证：对数据模型进行验证，确保模型的准确性和可靠性。
6. 模型应用：将数据模型应用到实际业务中，帮助决策者进行数据分析和决策。
在数据建模业务流程中，数据建模是一个非常重要的环节。
为了保证数据模型的准确性和可靠性，需要选择合适的数据建模工具和方法，并进行模型验证。
同时，在模型应用中也需要注意数据的时效性和可靠性，确保数据的有效性和可靠性。
- 1 -。
基于BPMN的业务流程建模元素扩展机制在企业业务流程管理（Business Process Management，BPM）中，业务流程建模是一个重要的环节，它可以帮助企业理解和优化业务流程。
BPMN（Business Process Model and Notation）是一种常用的业务流程建模标准，它可以描述业务流程的各个环节、活动和流程之间的关系。
然而，随着企业的业务环境不断变化，BPMN需要具备一定的灵活性和扩展性，以适应不同的业务需求。
基于此，基于BPMN的业务流程建模元素扩展机制应运而生。
1.自定义的节点类型：BPMN已经提供了一些常用的节点类型，如开始节点、结束节点、任务节点等。
但是，在实际的业务流程建模中，可能会有一些特殊的节点类型，无法通过现有的节点类型来描述。
扩展机制可以允许用户自定义节点类型，并且定义节点的属性和行为。
例如，用户可以定义一个特殊的节点类型来表示一种特定的业务活动，并且可以定义该节点的执行方式和数据输入输出。
2.扩展的事件类型：BPMN已经提供了一些常用的事件类型，如开始事件、结束事件、中间事件等。
但是，在实际的业务流程建模中，可能会有一些特殊的事件类型，无法通过现有的事件类型来描述。
扩展机制可以允许用户自定义事件类型，并且定义事件的触发条件和处理方式。
例如，用户可以定义一个特殊的事件类型来表示一种特定的业务触发条件，并且可以定义该事件的响应动作和通知方式。
3.模型的扩展属性：BPMN已经提供了一些常用的属性来描述模型元素，如名称、描述、编号等。
但是，在实际的业务流程建模中，可能会有一些特殊的属性，无法通过现有的属性来描述。
扩展机制可以允许用户自定义模型元素的属性，并且定义属性的类型和取值范围。
例如，用户可以定义一个特殊的属性来表示一种特定的业务需求，并且可以定义属性的输入方式和验证规则。
4.模型的扩展规则：BPMN已经定义了一些常用的规则来验证模型的正确性和一致性，如连接规则、唯一性规则、循环规则等。
EDW模型设计数据建模是数据仓库（EDW）设计的关键步骤之一，它是通过将业务需求转化为数据结构和关系模式来描述数据仓库的逻辑和物理设计。
在进行数据建模时，需要考虑到不同的实体、属性和关系，以及它们之间的约束和依赖关系。
数据建模可以分为两个主要层次：概念层建模和逻辑层建模。
概念层建模是指根据业务需求和目标，在高层次上描述数据仓库的概念模型。
这是一个更抽象的层次，它不考虑具体的数据库实现，而是专注于业务实体、属性和关系之间的逻辑关系。
在概念层建模中，常用的工具有实体关系图（ER图）、UML图等。
该模型的设计目的是为了更好地理解业务需求，以及数据仓库如何满足这些需求。
逻辑层建模是在概念层建模的基础上，将概念模型转化为更具体的关系模型。
在这个层次上，需要选择合适的数据库技术和工具，并定义实体、属性和关系之间的规范。
常用的关系模型包括关系表、维度表、事实表等。
逻辑层建模的目的是为了更好地支持数据仓库的查询和分析需求，同时满足性能和可扩展性的要求。
在进行EDW数据建模时，需要考虑以下几个方面：1.业务需求分析：首先需要明确业务需求，并将其转化为数据结构和关系模式。
这需要对业务流程和业务规则进行分析，并确定各个实体、属性和关系之间的约束和依赖关系。
2.数据抽取和转换规则：在数据建模过程中，需要考虑从各个数据源抽取数据的方式和规则，以及如何将数据转化为适合数据仓库模型的格式。
这包括数据清洗、转换和集成等过程。
3.数据仓库模型设计：根据概念层和逻辑层建模的结果，设计数据仓库的模型。
这涉及到选择适当的关系模型，定义实体、属性和关系的结构和类型。
4.数据仓库架构设计：根据数据建模的结果，设计数据仓库的物理架构。
这包括选择合适的硬件和软件平台，以及定义数据存储和访问策略。
5.数据质量管理：在进行数据建模的过程中，需要考虑数据质量的问题。
这包括数据的完整性、准确性、一致性和及时性等方面。
总的来说，数据建模是数据仓库设计中非常重要的一环。
面向对象与业务过程建模在当前的信息系统开发过程中，面向对象与业务过程建模是两个重要的概念和方法。
面向对象是一种软件开发的思想和方法，而业务过程建模则是一种描述和分析企业业务流程的方式。
本文将从理论和实践两个方面，详细阐述面向对象与业务过程建模的原理、方法和应用。
一、面向对象面向对象是一种从现实世界中抽象出对象的思维方式。
一个对象是具有属性和行为的实体，对象之间通过消息传递进行交互。
面向对象的设计将系统分解为各个相互独立的对象，每个对象封装了特定的属性和行为，并通过继承和关联等机制实现对象之间的关系。
面向对象的设计具有重用性、可扩展性和灵活性等优势，可以更好地解决复杂系统的开发问题。
面向对象的设计方法包括类图、用例图、时序图等。
类图是描述类之间关系的一种图形表示方式，用例图则是描述系统功能和用户之间的关系，时序图则是描述对象之间传递消息的顺序和时间关系。
这些图形方式能够更直观地展示对象之间的关系和流程。
二、业务过程建模业务过程建模是一种描述和分析企业业务流程的方式。
企业的业务流程包括各种活动、资源和信息的流动及其之间的交互。
通过对业务过程的建模，可以更好地理解和分析企业的运作方式，找到优化和改进的方法。
业务过程建模的方法包括数据流图、活动图、状态图等。
数据流图是描述数据流动和处理的一种图形表示方式，活动图则是描述活动和操作之间的关系，状态图则是描述对象的各种状态和转换。
这些图形方式能够更直观地展示业务流程和资源的变化。
三、面向对象与业务过程建模的结合面向对象与业务过程建模可以相互结合，实现系统设计和业务分析的综合性能。
在信息系统开发过程中，首先需要对业务过程进行分析和建模，通过数据流图和活动图等方式了解业务流程和资源的变化，找到流程中的瓶颈和问题。
然后，根据业务过程的分析结果，使用面向对象的方法进行系统设计，将系统拆分为各个对象，并通过类图和时序图等方式描述对象之间的关系和流程。
面向对象与业务过程建模的结合，在实际的系统开发过程中具有很强的实用性。
数据仓库建模数据仓库建模是指根据业务需求和数据分析目标，对数据仓库进行设计和构建的过程。
它包括数据仓库的架构设计、数据模型设计、ETL（提取、转换和加载）流程设计等方面。
以下是关于数据仓库建模的详细介绍。
1. 数据仓库架构设计：数据仓库架构设计是数据仓库建模的第一步，它确定了数据仓库的整体结构和组织方式。
常见的数据仓库架构包括星型模型、雪花模型和星座模型等。
在架构设计中，需要考虑数据仓库的数据来源、数据存储方式、数据访问方式等因素，以确保数据仓库的高效性和可扩展性。
2. 数据模型设计：数据模型设计是数据仓库建模的核心环节，它定义了数据仓库中的数据结构和关系。
常用的数据模型包括维度模型和事实模型。
维度模型主要用于描述业务维度和维度之间的关系，而事实模型主要用于描述业务事实和事实之间的关系。
在数据模型设计中，需要根据具体业务需求，确定维度和事实的属性，并建立它们之间的关联关系。
3. ETL流程设计：ETL流程设计是数据仓库建模的关键环节，它负责将源系统中的数据提取、转换和加载到数据仓库中。
ETL流程包括数据抽取、数据清洗、数据转换和数据加载等步骤。
在ETL流程设计中，需要考虑数据抽取的频率、数据清洗的规则、数据转换的逻辑和数据加载的方式等因素，以确保数据仓库中的数据质量和一致性。
4. 数据仓库建模工具：数据仓库建模通常使用一些专业的建模工具，如PowerDesigner、ERwin等。
这些工具提供了丰富的建模功能，可以帮助数据仓库建模人员快速设计和构建数据仓库。
在使用建模工具时，需要熟悉工具的操作流程和功能，以提高建模效率和质量。
5. 数据仓库建模的最佳实践：在进行数据仓库建模时，需要遵循一些最佳实践，以确保数据仓库的高效性和可维护性。
首先，需要与业务人员紧密合作，深入了解业务需求和数据分析目标，以确保数据仓库的建模结果能够准确满足业务需求。
其次，需要遵循一致性和标准化的建模规范，以确保数据仓库中的数据结构和关系的一致性和可理解性。
业务建模器—扩展数据模型
1、创建项目
运行新的业务建模器IDE项目向导
第1步：选择文件->新建->项目。
第2步：展开业务建模器IDE文件夹并选择新建业务建模器IDE模板项目。
第3步：单击下一步。
为项目提供名称和位置
第1步：在项目对话框项目名称框中键入CCC_DEV 。
第2步：单击下一步。
第3步：在前缀框中，键入C9 。
第4步：确认相关templates
第5步：确保foundation在模板列表中并选择。
第6步：检查下列相关模板：
Foundation
第7步：单击Next接受语言环境的EN_US值。
第8步：单击下一步接受代码生成位置的默认值，单击完成。
确认已创建的新项目
第1步： CCC_DEV已列在业务对象视图中。
第2步：在操作系统中，可以在
STUDENT_HOME\workspace-bmide\CCC_DEV中找到项目相关的文件。
2、推荐–导入螺栓业务对象
导入螺栓零组件
第1步：切换到业务建模器IDE透视图。
第2步：选择文件->导入
第3步：在导入对话框中，展开业务建模器IDE文件夹
选择导入的模板文件。
第4步：单击下一步。
第5步：单击浏览，找到并选择STUDENT_HOME\ setup_files\
mt25540_bolt.xml
第6步：单击完成。
第7步：选择文件->导入
第8步：在导入对话框中，展开业务建模器IDE文件夹，选择导入本地化。
第9步：单击下一步。
第10步：点击浏览，找到并选择 STUDENT_HOME\ setup_files\ mt25540_bolt_en_US.xml
第11步：点击完成
3、可选 - 创建一个螺栓业务对象
定义一个新的业务对象的属性
第1步：在业务对象视图，搜索Item。
第2步：右键单击Item并选择新建业务对象。
第3步：在新建业务对象对话框，在名称框中键入Bolt。
第4步：确认父类值为Item。
第5步：单击添加,创建以下属性：
第6步：单击完成。
第7步：您的Bolt看起来应该像这样：
第8步：单击下一步。
定义零组件版本与属性
第1步：单击添加，并创建以下属性：
记得设置每个属性的显示名称：
•c9diameter - 直径
•c9length - 长度
•c9manufacturer - 制造商
•c9purchaseOrder - 采购订单
•c9serialNo - 序列号
第2步：单击完成。
检查螺栓
第1步：在业务对象视图中，单击查找业务对象按钮。
第2步：在查找业务对象对话框中，取消勾选COT
第3步：确认您看到下列：
第4步：单击取消。
保存数据模型
第1步：选择文件->保存数据模型。
第2步：在保存数据模型对话框中，确定CCC_DEV被选中。
第3步：单击确定。
4、使螺栓属性可见
创建螺栓时使项目ID属性可见
第1步：在Business Objects视图查看，双击c9bolt。
第2步：选择创建描述符标签。
第3步：单击添加。
第4步：选择从业务对象添加属性。
第5步：单击下一步。
第6步：单击浏览，并选择c9projectID。
第7步：确认可见被选中。
第8步：输入描述。
第9步: 选择IMAN_master_form并单击编辑第10步：取消选中可见复选框。
第11步：单击完成。
核实该项目内容和本地化
第1步：选择属性选项卡。
第2步：选择c9projectID属性。
第3步：查看属性。
创建一个螺栓版本，使新属性可见
第1步：在业务对象视图，双击c9boltRevision。
第2步：选择创建描述符标签。
第3步：对于修订版本属性，重复你执行的步骤
Item属性：
•c9diameter
•c9length
•c9manufacturer
•c9material
•c9purchaseOrder
•c9SerialNo
第4步：取消创建过程版本主属性信息
通过编辑IMAN_master_form_rev，并从取消勾选可见
第5步：保存数据模型。
5、创建LOV
定义一个新的LOV
第1步：在扩展视图中，展开CCC_DEV项目。
第2步：展开LOV文件夹。
第3步：右键单击LOV文件夹，然后选择新建LOV
第4步：在LOV对话框的名称框中，键入Bolt_Material。
第5步：在类型框中，选择ListOfValuesString。
第6步：对于用途，选择穷举。
添加值到LOV
第1步：在LOV值部分中，单击添加，添加描述是可选的。
第2步：在值框中，键入下面的列表中的值。
• Steel
• Iron
• Aluminum
第3步：单击下一步。
验证LOV被正确创建
第1步：在扩展视图中，双击Bolt_Material。
第2步：进入，验证值是正确的。
保存数据模型
6、附加一个LOV
附加螺栓材料LOV到螺栓的材料属性
第1步：在C9Bolt_Material视图向下滚动以查看LOV的附件。
第2步：在LOV附件部分中，单击附加。
第3步：在属性字段中，单击浏览
第4步：在属性选择对话框中，过滤字符串中输入C9，然后选择
C9boltRevision。
第5步：在下面的过滤字符串框标记属性，输入C9，然后选择c9material。
第6步：单击确定。
第7步：单击完成。
C9boltRevision.c9material现在列在LOV附件部分。
保存数据模型
7、部署业务对象
部署更改到服务器
第1步：在Business Objects的视图中，右键单击该项目CCC_DEV选择部署模板。
第2步：在在密码部署对话框中，键入infodba。
第3步：单击连接，然后等待连接完成。
验证部署行动是成功的
第1步：等到部署到Teamcenter服务器窗口关闭。
第2步：在右下窗口中的控制台中，单击deploy.log链接。
第3步：查看部署摘要部分，以验证成功。
验证部署行动是成功的
第4步：向下滚动到命令输出部分，并确认所有项目错误列有成功的值。
第5步：关闭deploy.log文件。
第6步：验证deploy_lang.log以类似的方式。
第7步：退出业务建模器IDE和关闭Tao窗口。
8、验证新的业务对象，可为用户创造
验证Bolt可为用户创造
第1步：如果先前Tao窗口仍在运行，再次登录之前关闭它。
第2步：启动胖客户端并登录为student。
第3步：在胖客户端，选择主页。
第4步：选择文件->新建->零组件。
第5步：选择Bolt。
第6步：点击下一步。
第7步：单击指派。
第8步：在名称框中，键入Test。
第9步：单击下一步。
第10步：检查下列项目属性是可见的，但不输入任何数据。
第11步：单击下一步。
第12步：检查以下项目属性是可见的，
但不要输入任何数据
Diameter
Length
Manufacturer
Purchase Order
Material
Serial Number
第13步：单击完成，关闭。
第14步：展开新的Bolt零组件，以确保它看起来类似于以下内容。
注销胖客户端
第1步：选择文件->退出。
第2步：在退出对话框中，单击是。
