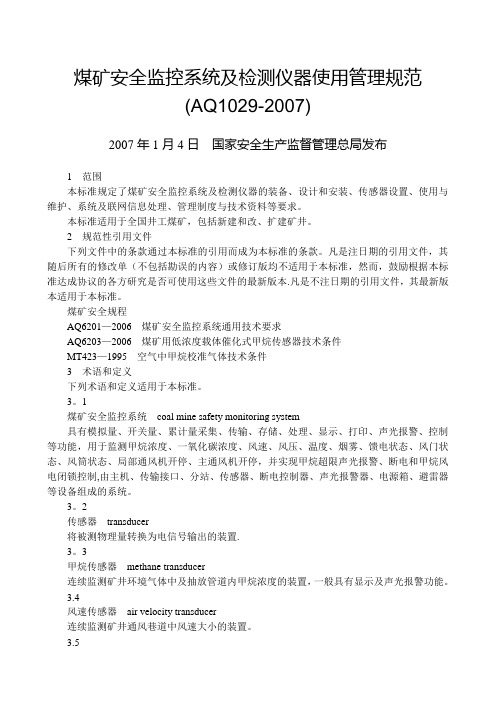

煤矿安全监控系统及检测仪器使用管理规范(AQ1029-2007)2007年1月4日国家安全生产监督管理总局发布1 范围本标准规定了煤矿安全监控系统及检测仪器的装备、设计和安装、传感器设置、使用与维护、系统及联网信息处理、管理制度与技术资料等要求。
本标准适用于全国井工煤矿，包括新建和改、扩建矿井。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本.凡是不注日期的引用文件，其最新版本适用于本标准。
煤矿安全规程AQ6201—2006 煤矿安全监控系统通用技术要求AQ6203—2006 煤矿用低浓度载体催化式甲烷传感器技术条件MT423—1995 空气中甲烷校准气体技术条件3 术语和定义下列术语和定义适用于本标准。
3。
1煤矿安全监控系统coal mine safety monitoring system具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能，用于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通风机开停、主通风机开停，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制,由主机、传输接口、分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。
3。
2传感器transducer将被测物理量转换为电信号输出的装置.3。
3甲烷传感器methane transducer连续监测矿井环境气体中及抽放管道内甲烷浓度的装置，一般具有显示及声光报警功能。
3.4风速传感器air velocity transducer连续监测矿井通风巷道中风速大小的装置。
3.5风压传感器wind pressure transducer连续监测矿井通风机、风门、密闭巷道、通风巷道等地点通风压力的装置。
煤矿安全监控系统及检测仪器使用管理规范( AQ1029—2019)中华人民共和国应急管理部发布1 范围本标准规定了煤矿安全监控系统及检测仪器的装备、设计和安装、传感器设置、使用与维护、系统及联网信息处理、管理制度与技术资料等要求。
本标准适用于全国井工煤矿，包括生产、新建和改、扩建矿井。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
AQ6201 煤矿安全监控系统通用技术要求MT/T423 空气中甲烷校准气体技术条件3 术语和定义下列术语和定义适用于本文件。
3.1 煤矿安全监控系统coal mine safety monitoring system 具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能，用于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通风机开停、主要通风机开停等，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等，由主机、传输接口、分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。
3.2传感器transducer 将被测物理量转换为电信号输出的装置。
3.3 甲烷传感器methane transducer 连续监测矿井环境气体中及抽放管道内甲烷浓度的装置，一般具有显示及声光报警功能。
3.4 风速传感器air velocity transducer 连续监测矿井通风巷道中风速大小的装置。
3.5风压传感器wind pressure transducer 连续监测矿井通风机、风门、密闭巷道、通风巷道等地点通风压力的装置。
3.6 一氧化碳传感器carbon monoxide transducer 连续监测矿井中煤层自然发火及胶带输送机胶带等着火时产生的一氧化碳浓度的装置。
3.7 温度传感器temperature transducer 连续监测矿井环境温度高低的装置。
煤矿安全监控系统及检测仪器使用管理规范（AQ1029—2019）中华人民共和国应急管理部发布1 范围本标准规定了煤矿安全监控系统及检测仪器的装备、设计和安装、传感器设置、使用与维护、系统及联网信息处理、管理制度与技术资料等要求。
本标准适用于全国井工煤矿，包括生产、新建和改、扩建矿井。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
AQ6201 煤矿安全监控系统通用技术要求MT/T423 空气中甲烷校准气体技术条件3 术语和定义下列术语和定义适用于本文件。
3.1煤矿安全监控系统 coal mine safety monitoring system具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能，用于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通风机开停、主要通风机开停等，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等，由主机、传输接口、分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。
3.2传感器 transducer将被测物理量转换为电信号输出的装置。
3.3甲烷传感器 methane transducer连续监测矿井环境气体中及抽放管道内甲烷浓度的装置，一般具有显示及声光报警功能。
3.4风速传感器 air velocity transducer连续监测矿井通风巷道中风速大小的装置。
3.5风压传感器 wind pressure transducer连续监测矿井通风机、风门、密闭巷道、通风巷道等地点通风压力的装置。
3.6一氧化碳传感器 carbon monoxide transducer连续监测矿井中煤层自然发火及胶带输送机胶带等着火时产生的一氧化碳浓度的装置。
3.7温度传感器 temperature transducer连续监测矿井环境温度高低的装置。
A Q煤矿安全监控系统及检测仪器使用管理规范IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】AQ中华人民共和国安全生产行业标准AQ1029-2007煤矿安全监控系统及检测仪器使用管理规范Applicationandmanagementstandardfor coalminesafetymonitoringsystemanddetector2007-01-01发布2007-04-01实施国家安全生产监督管理总局发布目次前言 1．范围2．规范性引用文件 3．术语和定义 4．一般要求 5．设计和安装 6．甲烷传感器的设置 7．其它传感器的设置 8．使用与维护9．煤矿安全监控系统及联网信息处理 10．管理制度与技术资料附录A 矿用开关瓦斯电闭锁接线（资料性附录） 附录B 低浓度甲烷传感器调校方法（规范性附录）前言为贯彻执行《安全生产法》、《煤矿安全规程》等煤矿安全生产法律法规，规范煤矿正确使用管理安全监控系统和检测仪器，特制定本标准。
ICS1 D备案号本标准替代原煤炭工业部《矿井通风安全监测装置使用管理规定》（煤安字[1995]第562号），与其相比，主要变化如下：—增加了安全监控系统的装备和联网等要求（见4.一般要求）；—增加甲烷传感器的设置数量并补充了设置图（见6.甲烷传感器的设置）；—增加了其他传感器的设置要求（见7.其它传感器的设置）；—增加了安全监控系统联网信息处理和管理要求（见9.煤矿安全监控系统及联网信息处理）；—结合当前煤矿安全生产的实际，对设计、安装、使用、维护和管理进行了细化；—删除了质量标准及评定办法。
本标准的附录A为资料性附录，附录B为规范性附录。
本标准由国家安全生产监督管理总局提出。
本标准由全国安全生产标准化技术委员会煤矿安全生产分技术委员会归口。
本标准起草单位：国家煤矿安全监察局、中国矿业大学（北京）、阳泉煤业（集团）有限责任公司。
煤矿安全监控系统及检测仪器使用管理规范煤矿是我国的重要能源产业，煤矿的安全问题一直备受关注。
为了确保煤矿的安全生产，煤矿安全监控系统及检测仪器的使用管理非常重要。
本文将从煤矿安全监控系统和检测仪器的基本概念、使用规范和管理措施等方面进行阐述。
一、煤矿安全监控系统（一）使用规范1.安全监控系统应按照煤矿安全标准要求进行选择和布置，确保监控范围全面且布局合理。
2.安全监控系统的传感器和设备应按照相关技术要求进行安装和调试，保证监测数据的准确和可靠。
3.安全监控系统应定期进行巡检和维护，确保系统的稳定运行，如发现故障应及时处理。
4.监控中心应设立专人负责安全监控系统的运行管理，保证系统的正常运转。
（二）管理措施1.加强人员培训，提高操作员的技术素质和安全意识，确保操作规范和正确使用监控系统。
2.安全监控系统应与其他生产管理系统实现数据互联互通，提高系统的综合应用能力。
3.对于重大事故和异常情况，监控系统应及时报警，并采取相应措施，保护职工的生命安全。
二、煤矿检测仪器煤矿检测仪器是指用于定量测量和监测煤矿地质勘探、瓦斯抽放、矿井通风、环境污染等相关参数的仪器设备。
（一）使用规范1.检测仪器的选择应符合国家的相关技术标准和煤矿安全标准，确保设备的质量和功能满足要求。
2.准确校准仪器设备，定期进行维护和检修，确保测量结果的准确性和可靠性。
3.检测仪器的操作人员应具备相关的专业知识，严格按照操作规程进行操作，确保操作的准确和安全。
4.对于检测仪器的故障和失效，应及时维修或更换，保证设备的正常运行。
（二）管理措施1.检测仪器应按照领导、专业技术人员和操作工的层次进行管理，明确各个层次的责任和职责。
2.建立完善的档案和台账，记录仪器的购买、维护和检修情况，确保对仪器设备的管理可追溯。
3.对于仪器的维护和检修，应建立相应的计划和预警机制，提前预防和排除潜在风险。
结语煤矿安全监控系统和检测仪器的使用管理规范，是保障煤矿安全生产的重要措施之一、通过严格遵守使用规范和管理措施，可以提高监控系统和检测仪器的使用效率和安全性，保障煤矿生产的安全和稳定。
煤矿安全监控系统及检测仪器使用管理规范（AQ1029—2007）2007年1月4日国家安全生产监督管理总局发布1 范围本标准规定了煤矿安全监控系统及检测仪器的装备、设计和安装、传感器设置、使用与维护、系统及联网信息处理、管理制度与技术资料等要求。
本标准适用于全国井工煤矿，包括新建和改、扩建矿井。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
煤矿安全规程AQ6201—2006 煤矿安全监控系统通用技术要求AQ6203—2006 煤矿用低浓度载体催化式甲烷传感器技术条件MT423—1995 空气中甲烷校准气体技术条件3 术语和定义下列术语和定义适用于本标准。
3.1煤矿安全监控系统coal mine safety monitoring system具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能，用于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通风机开停、主通风机开停，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制，由主机、传输接口、分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。
3.2传感器transducer将被测物理量转换为电信号输出的装置。
3.3甲烷传感器methane transducer连续监测矿井环境气体中及抽放管道内甲烷浓度的装置，一般具有显示及声光报警功能。
3.4风速传感器air velocity transducer连续监测矿井通风巷道中风速大小的装置。
3.5风压传感器wind pressure transducer连续监测矿井通风机、风门、密闭巷道、通风巷道等地点通风压力的装置。
3.6一氧化碳传感器carbon monoxide transducer连续监测矿井中煤层自然发火及胶带输送机胶带等着火时产生的一氧化碳浓度的装置。
3.7温度传感器temperature transducer连续监测矿井环境温度高低的装置。
3.8烟雾传感器smoke transducer连续监测矿井中胶带输送机胶带等着火时产生的烟雾浓度的装置。
3.9设备开停传感器on off Status Sensor for electromechanical equipment连续监测矿井中机电设备“开”或“停”工作状态的装置。
3.10风筒传感器air pipe transducer连续监测局部通风机风筒“有风”或“无风”状态的装置。
3.11风门开关传感器Open/Close Sensor for Air Door连续监测矿井中风门“开”或“关”状态的装置。
3.12馈电传感器feed transducer连续监测矿井中馈电开关或电磁启动器负荷侧有无电压的装置。
3.13执行器(含声光报警器及断电器) Actuator将控制信号转换为被控物理量的装置。
3.14声光报警器acousto optic alarm能发出声光报警的装置。
3.15断电控制器switching off controller控制馈电开关或电磁启动器等的装置。
3.16分站substation煤矿安全监控系统中用于接收来自传感器的信号，并按预先约定的复用方式远距离传送给传输接口，同时，接收来自传输接口多路复用信号的装置。
分站还具有线性校正、超限判别、逻辑运算等简单的数据处理、对传感器输入的信号和传输接口传输来的信号进行处理的能力，控制执行器工作。
3.17主机host一般选用工控微型计算机或普通微型计算机、双机或多机备份。
主机主要用来接收监测信号、校正、报警判别、数据统计、磁盘存储、显示、声光报警、人机对话、输出控制、控制打印输出、与管理网络联接等。
3.18馈电异常abnormal feed被控设备的馈电状态与系统发出的断电命令或复电命令不一致。
3.19瓦斯矿井gassy colliery只要有一个煤(岩)层发现瓦斯，该矿井即为瓦斯矿井。
瓦斯矿井依照矿井瓦斯等级进行管理，分为低瓦斯矿井，高瓦斯矿井和煤与瓦斯突出矿井。
3.20便携式甲烷检测报警仪portable methane alarm detector具有甲烷浓度数字显示及超限报警功能的携带式仪器。
3.21甲烷报警矿灯methane alarm head lamp具有甲烷浓度超限报警功能的携带式照明灯具。
3.22数字式甲烷检测报警矿灯digital methane detect and alarm head lamp具有甲烷浓度数字显示及超限报警功能的携带式照明灯具。
4 一般要求4.1 瓦斯矿井必须装备煤矿安全监控系统。
4.2 煤矿安全监控系统必须24h连续运行。
4.3 接入煤矿安全监控系统的各类传感器应符合AQ6201—2006的规定，稳定性应不小于15d。
4.4 煤矿安全监控系统传感器的数据或状态应传输到地面主机。
4.5 煤矿必须按矿用产品安全标志证书规定的型号选择监控系统的传感器、断电控制器等关联设备，严禁对不同系统间的设备进行置换。
4.6 原国有重点煤矿必须实现矿务局(公司)所属高瓦斯和煤与瓦斯突出矿井的安全监控系统联网；国有地方和乡镇煤矿必须实现县(市)范围内高瓦斯和煤与瓦斯突出矿井安全监控系统联网。
4.7 矿长、矿技术负责人、爆破工、采掘区队长、通风区队长、工程技术人员、班长、流动电钳工、安全监测工下井时，必须携带便携式甲烷检测报警仪或数字式甲烷检测报警矿灯。
瓦斯检查工下井时必须携带便携式甲烷检测报警仪和光学甲烷检测仪。
4.8 煤矿采掘工、打眼工、在回风流工作的工人下井时宜携带数字式甲烷检测报警矿灯或甲烷报警矿灯。
5 设计和安装5.1 煤矿编制采区设计、采掘作业规程和安全技术措施时，必须对安全监控设备的种类、数量和位置，信号电缆和电源电缆的敷设，断电区域等做出明确规定，并绘制布置图和断电控制图。
5.2 安全监控设备之间必须使用专用阻燃电缆连接，严禁与调度电话电线和动力电缆等共用。
5.3 井下分站应设置在便于人员观察、调试、检验及支护良好、无滴水、无杂物的进风巷道或硐室中，安设时应垫支架，或吊挂在巷道中，使其距巷道底板不小于300mm。
5.4 隔爆兼本质安全型防爆电源宜设置在采区变电所，严禁设置在下列区域：(1)断电范围内；(2)低瓦斯和高瓦斯矿井的采煤工作面和回风巷内；(3)煤与瓦斯突出矿井的采煤工作面、进风巷和回风巷；(4)掘进工作面内；(5)采用串联通风的被串采煤工作面、进风巷和回风巷；(6)采用串联通风的被串掘进巷道内。
5.5 安全监控设备的供电电源必须取自被控开关的电源侧，严禁接在被控开关的负荷侧。
宜为井下安全监控设备提供专用供电电源。
5.6 安装断电控制时，必须根据断电范围要求，提供断电条件，并接通井下电源及控制线。
断电控制器与被控开关之间必须正确接线，具体方法由煤矿主要技术负责人审定(接线方法参见附录A)。
5.7 与安全监控设备关联的电气设备、电源线和控制线在改线或拆除时，必须与安全监控管理部门共同处理。
检修与安全监控设备关联的电气设备，需要监控设备停止运行时，必须经矿主要负责人或主要技术负责人同意，并制定安全措施后方可进行。
5.8 模拟量传感器应设置在能正确反映被测物理量的位置。
开关量传感器应设置在能正确反映被监测状态的位置。
声光报警器应设置在经常有人工作便于观察的地点。
6 甲烷传感器的设置6.1 甲烷传感器应垂直悬挂，距顶板(顶梁、屋顶)不得大于300mm，距巷道侧壁(墙壁)不得小于200mm，并应安装维护方便，不影响行人和行车。
6.2 甲烷传感器的报警浓度、断电浓度、复电浓度和断电范围及便携式甲烷检测报警仪的报警浓度必须符合表1的规定。
6.3 采煤工作面甲烷传感器的设置6.3.1 长壁采煤工作面甲烷传感器必须按图1设置。
U形通风方式在上隅角设置甲烷传感器T0或便携式瓦斯检测报警仪，工作面设置甲烷传感器T1，工作面回风巷设置甲烷传感器T2；若煤与瓦斯突出矿井的甲烷传感器T1不能控制采煤工作面进风巷内全部非本质安全型电气设备，则在进风巷设置甲烷传感器T3；低瓦斯和高瓦斯矿井采煤工作面采用串联通风时，被串工作面的进风巷设置甲烷传感器T4，如图1a所示。
Z形、Y形、H形和W形通风方式的采煤工作面甲烷传感器的设置参照上述规定执行，如图1b~图1e所示。
(a)(b)(c)(d)(e)a——U形通风方式；b——Z形通风方式；c——Y形通风方式；d——H形通风方式；e——W形通风方式。
图1 采煤工作面甲烷传感器的设置6.3.2 采用两条巷道回风的采煤工作面甲烷传感器必须按图2设置。
甲烷传感器T0、T1和T2的设置同图1a；在第二条回风巷设置甲烷传感器T5、T6。
采用三条巷道回风的采煤工作面，第三条回风巷甲烷传感器的设置与第二条回风巷甲烷传感器T5、T6的设置相同。
图2 采用两条巷道回风的采煤工作面甲烷传感器的设置6.3.3 有专用排瓦斯巷的采煤工作面甲烷传感器必须按图3设置。
甲烷传感器T0、T1、T2的设置同图1a；在专用排瓦斯巷设置甲烷传感器T7，在工作面混合回风风流处设置甲烷传感器T8，如图3a、图3b所示。
6.3.4 高瓦斯和煤与瓦斯突出矿井采煤工作面的回风巷长度大于1000m时，必须在回风巷中部增设甲烷传感器。
6.3.5 采煤机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。
6.3.6 非长壁式采煤工作面甲烷传感器的设置参照上述规定执行，即在上隅角设置甲烷传感器T0或便携式瓦斯检测报警仪，在工作面及其回风巷各设置1个甲烷传感器。
（a）（b）图3 有专用排瓦斯巷的采煤工作面甲烷传感器的设置6.4 掘进工作面甲烷传感器的设置6.4.1 煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面甲烷传感器必须按图4设置，并实现瓦斯风电闭锁。
在工作面混合风流处设置甲烷传感器T1，在工作面回风流中设置甲烷传感器T2；采用串联通风的掘进工作面，必须在被串工作面局部通风机前设置掘进工作面进风流甲烷传感器T3。
图4 掘进工作面甲烷传感器的设置6.4.2 高瓦斯和煤与瓦斯突出矿井双巷掘进甲烷传感器必须按图5设置。
甲烷传感器T1和T2的设置同图4；在工作面混合回风流处设置甲烷传感器T3。
图5 双巷掘进工作面甲烷传感器的设置6.4.3 高瓦斯和煤与瓦斯突出矿井的掘进工作面长度大于1000m时，必须在掘进巷道中部增设甲烷传感器。
6.4.4 掘进机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。
6.5 采区回风巷、一翼回风巷、总回风巷测风站应设置甲烷传感器。
