【精品】信息系统-教务系统分析,数据字典,流程图

学生成绩管理系统数据流程图及数据字典标题：学生成绩管理系统数据流程图及数据字典引言概述：学生成绩管理系统是学校管理学生成绩的重要工具，通过数据流程图和数据字典可以清晰地展示系统的数据流动和数据结构。

本文将详细介绍学生成绩管理系统的数据流程图及数据字典，帮助读者更好地理解系统的运作机制。

一、数据流程图1.1 学生成绩录入流程- 学生填写成绩单- 教师审核成绩单- 教务处录入成绩数据1.2 学生成绩查询流程- 学生登录系统- 查询成绩- 系统显示成绩信息1.3 学生成绩统计流程- 系统自动统计成绩数据- 生成各种统计报表- 教师和学生查看统计结果二、数据字典2.1 学生信息表- 学生ID- 姓名- 年级- 班级2.2 课程信息表- 课程ID- 课程名称- 学分- 授课教师2.3 成绩信息表- 成绩ID- 学生ID- 课程ID- 成绩三、数据流程图与数据字典的关系3.1 数据流程图与数据字典的对应关系- 数据流程图中的每个流程都对应着数据字典中的数据表- 数据流程图中的数据流动路径可以通过数据字典中的数据表字段进行解释3.2 数据字典的作用- 数据字典定义了系统中所有的数据表及其字段- 数据字典为系统开发和维护提供了清晰的数据结构参考3.3 数据流程图与数据字典的维护- 随着系统的升级和改进，数据流程图和数据字典需要及时更新- 数据流程图和数据字典的一致性对系统的稳定性和可维护性至关重要四、数据流程图及数据字典的优势4.1 提高数据管理效率- 数据流程图和数据字典清晰地展示了系统中数据的流动和结构，有助于提高数据管理的效率4.2 降低系统开发成本- 数据流程图和数据字典为系统开发提供了详细的数据结构和流程设计，有助于降低系统开发成本4.3 提升系统稳定性- 数据流程图和数据字典的准确性和完整性保证了系统的稳定性和可靠性五、总结通过学生成绩管理系统数据流程图及数据字典的详细介绍，我们可以更好地理解系统的数据流动和结构，为系统的开发、维护和升级提供了重要参考。

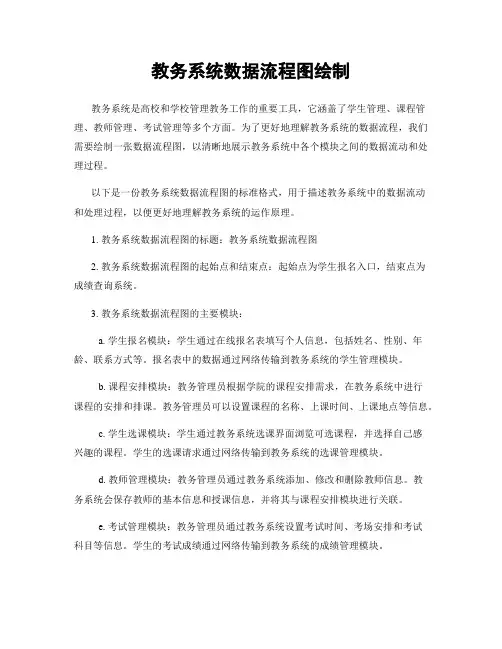

教务系统数据流程图绘制教务系统是高校和学校管理教务工作的重要工具，它涵盖了学生管理、课程管理、教师管理、考试管理等多个方面。

为了更好地理解教务系统的数据流程，我们需要绘制一张数据流程图，以清晰地展示教务系统中各个模块之间的数据流动和处理过程。

以下是一份教务系统数据流程图的标准格式，用于描述教务系统中的数据流动和处理过程，以便更好地理解教务系统的运作原理。

1. 教务系统数据流程图的标题：教务系统数据流程图2. 教务系统数据流程图的起始点和结束点：起始点为学生报名入口，结束点为成绩查询系统。

3. 教务系统数据流程图的主要模块：a. 学生报名模块：学生通过在线报名表填写个人信息，包括姓名、性别、年龄、联系方式等。

报名表中的数据通过网络传输到教务系统的学生管理模块。

b. 课程安排模块：教务管理员根据学院的课程安排需求，在教务系统中进行课程的安排和排课。

教务管理员可以设置课程的名称、上课时间、上课地点等信息。

c. 学生选课模块：学生通过教务系统选课界面浏览可选课程，并选择自己感兴趣的课程。

学生的选课请求通过网络传输到教务系统的选课管理模块。

d. 教师管理模块：教务管理员通过教务系统添加、修改和删除教师信息。

教务系统会保存教师的基本信息和授课信息，并将其与课程安排模块进行关联。

e. 考试管理模块：教务管理员通过教务系统设置考试时间、考场安排和考试科目等信息。

学生的考试成绩通过网络传输到教务系统的成绩管理模块。

f. 成绩查询模块：学生通过教务系统的成绩查询界面输入学号和密码，查询自己的考试成绩。

教务系统会根据学生的请求，在成绩管理模块中查询相应的成绩信息，并将其显示给学生。

4. 教务系统数据流程图的数据流动方向：数据流动方向从学生报名模块开始，经过课程安排模块、学生选课模块、教师管理模块、考试管理模块，最终到达成绩查询模块。

5. 教务系统数据流程图的数据流动方式：数据流动方式使用箭头表示，箭头指向表示数据流动的方向。

学籍管理系统的数据字典和数据流图一、数据字典数据字典是学籍管理系统中用于描述和定义数据的工具，它包含了系统中所有数据项的详细信息，包括数据项的名称、含义、数据类型、长度、取值范围等。

下面是学籍管理系统的数据字典示例：1. 学生信息表（Student）- 学号（StudentID）：字符型，长度为10，用于唯一标识学生的学号。

- 姓名（Name）：字符型，长度为20，记录学生的姓名。

- 性别（Gender）：字符型，长度为2，记录学生的性别。

- 年龄（Age）：整型，记录学生的年龄。

- 班级（Class）：字符型，长度为10，记录学生所在的班级。

2. 课程信息表（Course）- 课程编号（CourseID）：字符型，长度为10，用于唯一标识课程的编号。

- 课程名称（CourseName）：字符型，长度为50，记录课程的名称。

- 学分（Credit）：浮点型，记录课程的学分。

- 授课教师（Teacher）：字符型，长度为20，记录授课教师的姓名。

3. 成绩信息表（Score）- 学号（StudentID）：字符型，长度为10，用于关联学生信息表中的学号。

- 课程编号（CourseID）：字符型，长度为10，用于关联课程信息表中的课程编号。

- 成绩（Grade）：整型，记录学生在某门课程中的成绩。

二、数据流图数据流图是学籍管理系统中用于描述数据流动和处理的图形工具，它展示了系统中不同模块之间的数据流动以及数据的处理过程。

下面是学籍管理系统的数据流图示例：1. 学生信息管理模块- 输入：学生信息（学号、姓名、性别、年龄、班级）- 处理：验证输入的学生信息的合法性，如学号是否已存在，年龄是否符合要求等。

- 输出：学生信息的录入结果，如成功或失败的消息。

2. 课程信息管理模块- 输入：课程信息（课程编号、课程名称、学分、授课教师）- 处理：验证输入的课程信息的合法性，如课程编号是否已存在，学分是否符合要求等。

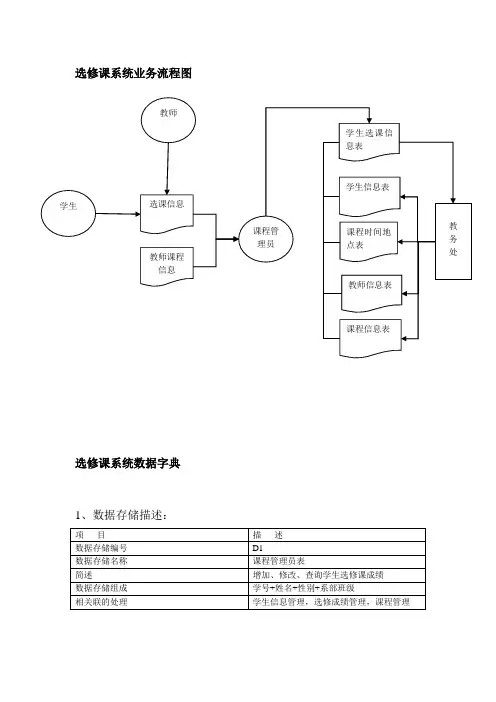

选修课系统业务流程图选修课系统数据字典1、数据存储描述：项 目 描 述 数据存储编号 D1数据存储名称 课程管理员表简述增加、修改、查询学生选修课成绩 数据存储组成学号+姓名+性别+系部班级相关联的处理学生信息管理，选修成绩管理，课程管理学生选课信息课程管理员教师课程信息表学生信息表学生选课信息表教师信息表课程时间地点表教 务 处教师课程信息项目描述数据存储编号D2数据存储名称学生表简述学生信息数据存储组成学号+姓名+性别+系部班级相关联的处理成绩管理，课程管理项目描述数据存储编号D3数据存储名称教师表简述教师上课安排数据存储组成教师姓名+所教课程相关联的处理课程管理简述教师上课安排数据存储组成教师姓名+所教课程相关联的处理选修课程管理项目描述数据存储编号D4数据存储名称学生选课表简述学生选课课程信息村存储数据存储组成姓名+系部班级+课程名称+课程编号+学号相关联的处理课程管理，成绩管理2、数据处理描述处理逻辑名称选修课成绩查询简述检查输入信息的合法性输入的数据流学号+密码处理过程根据输入的学号和密码，检索用户，确定用户类别，以确定该用户的权限，显示查询信息输出的数据流学生选课信息，学生成绩，学生信息，密码修改处理频率频繁处理逻辑名称选修课成绩查询登记简述查询专业表及选修课程表，选修课成绩表输入的数据流教师名+教师号+密码处理过程根据输入的信息，确定用户类别，根据用户类别，显示查询信息输出的数据流学生选修课成绩，班级表，选修课程表处理频率频繁。

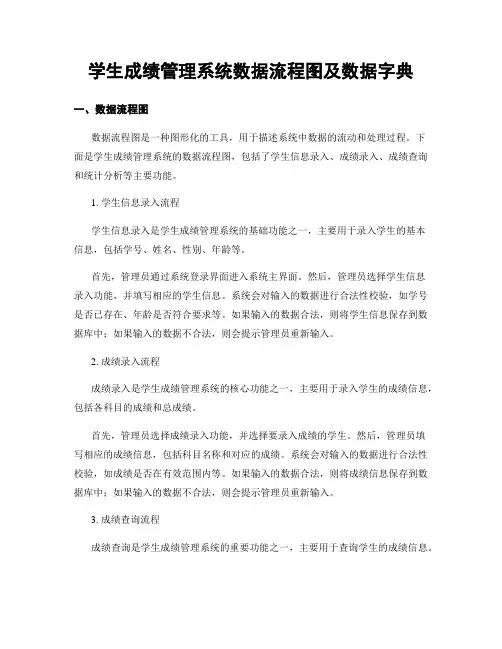

学生成绩管理系统数据流程图及数据字典一、数据流程图数据流程图是一种图形化的工具，用于描述系统中数据的流动和处理过程。

下面是学生成绩管理系统的数据流程图，包括了学生信息录入、成绩录入、成绩查询和统计分析等主要功能。

1. 学生信息录入流程学生信息录入是学生成绩管理系统的基础功能之一，主要用于录入学生的基本信息，包括学号、姓名、性别、年龄等。

首先，管理员通过系统登录界面进入系统主界面。

然后，管理员选择学生信息录入功能，并填写相应的学生信息。

系统会对输入的数据进行合法性校验，如学号是否已存在、年龄是否符合要求等。

如果输入的数据合法，则将学生信息保存到数据库中；如果输入的数据不合法，则会提示管理员重新输入。

2. 成绩录入流程成绩录入是学生成绩管理系统的核心功能之一，主要用于录入学生的成绩信息，包括各科目的成绩和总成绩。

首先，管理员选择成绩录入功能，并选择要录入成绩的学生。

然后，管理员填写相应的成绩信息，包括科目名称和对应的成绩。

系统会对输入的数据进行合法性校验，如成绩是否在有效范围内等。

如果输入的数据合法，则将成绩信息保存到数据库中；如果输入的数据不合法，则会提示管理员重新输入。

3. 成绩查询流程成绩查询是学生成绩管理系统的重要功能之一，主要用于查询学生的成绩信息。

首先，用户（包括学生和教师）通过系统登录界面进入系统主界面。

然后，用户选择成绩查询功能，并输入要查询成绩的学生学号或者姓名。

系统会根据输入的学号或者姓名在数据库中查找对应的学生信息，并显示学生的成绩信息。

4. 统计分析流程统计分析是学生成绩管理系统的辅助功能之一，主要用于对学生成绩进行统计和分析。

首先，管理员选择统计分析功能，并选择要进行统计分析的科目或者班级。

然后，系统会根据选择的科目或者班级在数据库中查找对应的学生信息和成绩信息，并进行统计和分析。

系统可以生成各科目的平均成绩、最高成绩、最低成绩等统计数据，并以表格或者图表的形式展示给管理员。

学生信息管理系统数据流图————————————————————————————————作者：————————————————————————————————日期：学生信息管理系统零层数据图：学生信息系统1层数据流图：老师信息数据流图：数据字典数据流描述：数据流名：帐号密码数据来源：用户登录处理数据去向：统计分析处理说明：用户输入帐号与密码数据组成：帐号+密码数据流量：小数据流名：查询条件数据来源:统计分析数据去向：统计出用户输出信息说明：用于统计出用户查询的所有条件数据组成：帐号+密码数据流量：大数据流名：录入成绩数据来源:学生选课成绩数据去向:学生成绩表说明:录入学生的选课的成绩信息数据组成：课程号+课程名数据流量:大数据流名：录入课程数据来源：教务处制定的课程数据去向：学生选课表说明：录入学生选择的课程数据组成：课程代号+课程名数据流量：小数据流名：老师查询条件数据来源：统计分析数据去向:老师查询的相关信息说明：查询老师权限范围内的数据数据组成:学生学号+课程号+课程名+老师编号数据流量:小数据流名：学生查询条件数据来源：统计分析数据去向:查询学生的相关信息说明:在学生权限范围内查询信息数据组成:学号+课程号+课程名+成绩+选课名+籍贯+年级+专业+院系+年级数据流量：大数据流名:管理员查询条件数据来源：统计分析数据去向：查询学生老师管理员的相关信息说明：在管理员权限范围内查询信息数据组成：学号+老师编号+籍贯+出生年月+年级+性别+民族+专业+院系+政治面貌+职称数据流量：大数据流名：录入学生与老师数据来源：老师与学生信息表数据去向：增删老师与学生说明：管理学生与老师信息数据组成:学号+老师编号+出生日期+籍贯+性别+名族数据流量：小数据流名：课程信息数据来源:管理员录入胡课程数据去向：课程信息的管理,增加与修改说明：管理课程信息数据组成：课程代号+课程名+出版社+作者+专业+系别+年级数据流量:小数据元素词条描述:学生信息管理:属性名字段名称数据类型长度备注学号Xs_xh Char 6 主键姓名Xs_xm char 8 不空性别Xs_xb bit 2 不空民族Xs_mz char 4 不空出生日期Xs_csrq smalldatetime 20 不空系别Xs_xib char 4 不空专业Xs_zy char 8 不空年级Xs_nj char 8 不空籍贯Xs_jg char 50 不空名称：学生信息管理别名:描述：反应学生基本信息情况定义：学生信息管理=学号+姓名+性别+民族+出生日期+系别+专业+年级+籍贯位置：学生信息的录入学生信息的查询学生信息的修改课程信息管理:属性名字段名称数据类型长度备注课程代号Kc_dh char 6 主键课程编号Kc_bh char 6 不空课程类型Kc_lx char 8 不空学分Kc_xf int 2 不空学时Kc_xs int 2 不空名称:课程信息管理别名:描述：反应课程基本信息定义：课程信息管理=课程代号+课程编号+课程类型+学分+学时位置：课程信息的录入课程信息的查询课程信息的修改成绩信息管理：属性名字段名称数据类型长度备注序号Cj_xh int 2 不空课程号Cj_kch char 6 主键学分Cj_xf int 2 不空类型Cj_lx char 6 不空考核方式Cj_khfs char 8 不空成绩Cj_cj int 2 不空辅修标记Cj_bj char 6 不空名称：成绩信息管理别名:描述：反应成绩基本信息定义:成绩信息管理=序号+课程名+学分+类别+考核方式+成绩+辅修标记位置:成绩信息录入成信息的查询成绩信息修改选课信息管理：属性名字段名称数据类型长度备注课程代号Xk_dh char 6 主键课程名Xk_kcm char 8 不空学分Xk_xf int 2 不空类别Xk_lb char 6 不空任课老师Xk_dkls char 6 不空人数Xk_rs int 2 不空班级Xk_bj char 6 不空名称：选课信息管理别名：描述：反应选课基本信息定义：选课信息管理=课程代号+课程名+学分+类别+任课老师+人数+班级位置：选课信息录入选课息的查询选课信息修改老师信息管理:属性名字段名称数据类型长度备注老师编号Ls_bh char 6 主键姓名Ls_xm char 6 不空性别Ls_xb bit 2 不空出生日期Ls_csrq smalldatetime 20 不空职称Ls_zc char 8 不空院系Ls_yx char 6 不空籍贯Ls_jg char 50 不空电话Ls_dh char 12 不空名称:老师信息管理别名：描述：反应老师基本信息定义：老师信息管理=老师编号+姓名+性别+职称+出生日期+院系+籍贯+电话位置：老师信息录入老师信息查询老师信息修改密码信息管理：属性名字段名称数据类型长度备注用户名Ma_xm char 6 不空丢密码Ma_xm char 6 不空新密码Ma_xma char 6 不空确认密码Ma_qrma char 6 不空名称：密码信息管理别名:描述：反应密码基本信息定义：密码信息管理=用户名+丢密码+新密码+确认密码位置:密码信息的修改课程安排信息管理:属性名字段名称数据类型长度备注年级Kcap_zy char 6 不空专业Kcap_nj char 8 不空班级Kcap_bj char 6 不空院系Kcap_yx char 6 不空周数Kcap_zs int 2 不空内容Kcap_nr char 12 不空名称：课程安排信息管理别名：描述：反应课程安排基本信息定义：课程安排信息管理=年级+专业+班级+院系+周数+内容位置：课程安排信息录入课程安排信息查询课程安排信息修改管理员信息:属性名字段名称数据类型长度备注姓名Gl_xm char 6 不空性别Gl_xb bit 2 不空民族Gl_mz char 4 不空出生日期Gl_csrq smalldatetime 20 不空电话Gl_dh char 12 不空籍贯Gl_jg char 50 不空名称：管理员信息别名：描述：反应管理员基本信息定义：管理员信息=姓名+性别+民族+出生年月+籍贯+电话位置：管理员信息录入管理员信息查询管理员信息修改学生统计分析：属性名字段名称数据类型长度备注姓名tj_xm char 6 不空性别tj_xb bit 2 不空民族tj_mz char 4 不空出生日期tj_csrq smalldatetime 20 不空电话tj_dh char 12 不空籍贯tj_jg char 50 不空课程号tj_kh int 2 不空课程名tj_km char 6 不空学分tj_km int 2 不空名称:学生统计分析别名：描述:反应用户查询的相关信息定义：统计分析=姓名+性别+民族+出生年月+籍贯+电话+课程号+课程名+成绩+学分位置：学生信息录入学生信息查询学生信息修改学生统计分析：属性名字段名称数据类型长度备注姓名xtj_xm char 6 不空性别xtj_xb bit 2 不空民族xtj_mz char 4 不空出生日期xtj_csrq smalldatetime 20 不空电话xtj_dh char 12 不空籍贯xtj_jg char 50 不空课程号xtj_kh int 2 不空课程名xtj_km char 6 不空学分xtj_km int 2 不空名称：学生统计分析别名:描述：反应学生查询的相关信息定义：学生统计分析=姓名+性别+民族+出生年月+籍贯+电话+课程号+课程名+成绩+学分位置:学生信息录入学生信息查询学生信息修改老师统计分析：属性名字段名称数据类型长度备注姓名ltj_xm char 6 不空性别ltj_xb bit 2 不空民族ltj_mz char 4 不空出生日期ltj_csrq smalldatetime 20 不空电话ltj_dh char 12 不空职称ltj_jg char 50 不空成绩ltj_cj int 2 不空课程名ltj_km char 6 不空学分ltj_km int 2 不空名称：老师统计分析别名:描述：反应老师查询的相关信息定义：老师统计分析=姓名+性别+民族+出生年月+籍贯+电话+职称+课程名+成绩+学分位置：课程信息录入老师信息查询学生成绩修改管理员统计分析：属性名字段名称数据类型长度备注姓名gtj_xm char 6 不空性别gtj_xb bit 2 不空民族gtj_mz char 4 不空出生日期gtj_csrq smalldatetime 20 不空电话gtj_dh char 12 不空职称gtj_jg char 50 不空课程名gtj_km char 6 不空名称：管理员统计分析别名：描述：反应管理员查询的相关信息定义：管理员统计分析=姓名+性别+民族+出生年月+籍贯+电话+职称+课程名位置：老师与学生信息录入老师与学生信息修改学生、老师、成绩修改统计课程:属性名字段名称数据类型长度备注课程代号ktj_kh int 2 不空课程名ktj_km char 6 不空老师ktj_km char 6 不空学分ktj_km int 2 不空学时ktj_km int 2 不空名称:统计课程别名：描述：学生查询选择课程的相关信息定义：统计课程=课程代号+课程名+老师+学分+学时位置：选择课程的查询退选课程统计成绩：属性名字段名称数据类型长度备注学号kcj_xh char 6 不空姓名kcj_xm char 8 不空课程名kcj_km char 6 不空成绩kcj_cj int 2 不空学分kcj_xf int 2 不空名称:统计成绩别名：描述:反应学生成绩的相关信息定义：统计成绩=学号+姓名+课程名+成绩+学分位置：成绩信息查询统计学生:属性名字段名称数据类型长度备注学号txs_xh char 6 不空姓名txs _xm char 8 不空课程名txs _kh char 6 不空成绩txs _cj int 2 不空学分txs _xf int 2 不空名称：统计学生别名:描述：查询学生的相关信息定义：统计学生=姓名+性别+民族+毕业情况+年级+出生年月+籍贯+电话位置:学生信息录入学生信息查询学生信息修改统计老师:属性名字段名称数据类型长度备注姓名tls_xm char 6 不空性别tls_xb bit 2 不空民族tls_mz char 4 不空出生日期tls_csrq smalldatetime 20 不空电话tls_dh char 12 不空籍贯tls_jg char 50 不空名称：统计老师别名：描述：查询老师的相关信息定义：统计老师=姓名+性别+民族+职称+出生年月+籍贯+电话位置：老师信息录入老师信息查询老师信息修改统计课程:属性名字段名称数据类型长度备注课程代号tjk_dh char 6 不空课程名tjk_km char 8 不空出版社tjk_cb char 20 不空年级tjk _nj char 6 不空惜别tjk_xb char 8 不空专业tjk_zy char 6 不空名称:统计课程别名：描述：查询授课的相关信息定义：统计课程=课程代号+课程名+出版社+年级+系别+专业位置：课程信息录入课程信息查询课程信息修改统计学分:属性名字段名称数据类型长度备注学号txf_dh char 8 不空课程学分txf _km int 2 不空总学分txf_cb int 2 不空名称：统计学分别名：描述:查询学生学分相关信息定义：统计学分=学号+课程学分+总学分位置：学生学分的查询。

教务管理系统操作流程及示意图
一、改，补，退选课。

1.登陆教务管理系统，点网上选课下的学生补修
.
2.选课形式为选择补修。

如需补修课程，选择相应课程名称。

如有课程已修请选择退选。

二、重修报名
1.登陆教务管理系统，点网上选课下的重修报名。

如有已修课程，请选择退选。

选择需补修课程
2.选择本学期有开课的不及格课程。

3.系统会弹出该门课的选课窗口。

请认真查看所列教学班的上课时间和地点，根据本人的情况选择相应教学班。

如有选错，请马上删除该门课的重修报名。

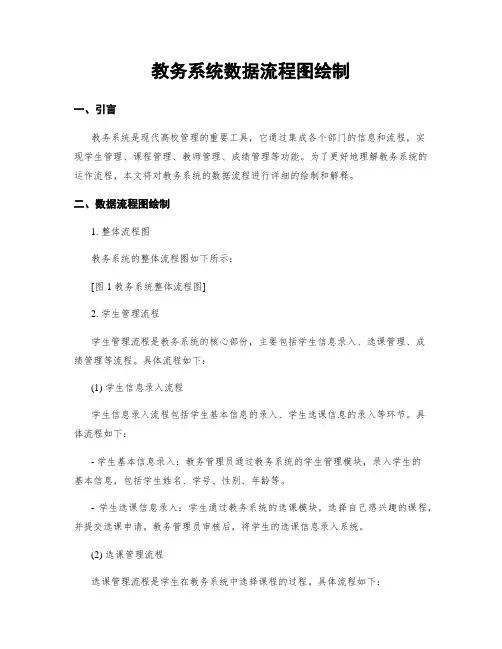

教务系统数据流程图绘制一、引言教务系统是现代高校管理的重要工具，它通过集成各个部门的信息和流程，实现学生管理、课程管理、教师管理、成绩管理等功能。

为了更好地理解教务系统的运作流程，本文将对教务系统的数据流程进行详细的绘制和解释。

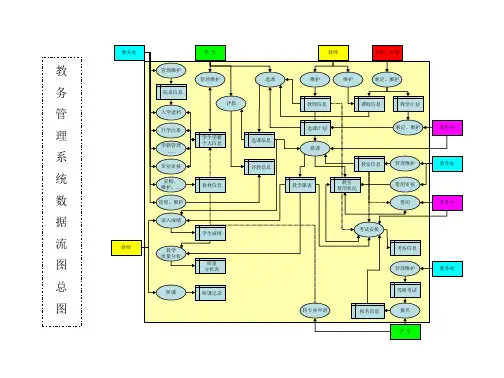

二、数据流程图绘制1. 整体流程图教务系统的整体流程图如下所示：[图1 教务系统整体流程图]2. 学生管理流程学生管理流程是教务系统的核心部份，主要包括学生信息录入、选课管理、成绩管理等流程。

具体流程如下：(1) 学生信息录入流程学生信息录入流程包括学生基本信息的录入、学生选课信息的录入等环节。

具体流程如下：- 学生基本信息录入：教务管理员通过教务系统的学生管理模块，录入学生的基本信息，包括学生姓名、学号、性别、年龄等。

- 学生选课信息录入：学生通过教务系统的选课模块，选择自己感兴趣的课程，并提交选课申请。

教务管理员审核后，将学生的选课信息录入系统。

(2) 选课管理流程选课管理流程是学生在教务系统中选择课程的过程。

具体流程如下：- 学生登录教务系统，进入选课模块。

- 学生浏览可选课程列表，选择感兴趣的课程，并提交选课申请。

- 教务管理员审核选课申请，若申请通过，则将选课信息录入系统。

(3) 成绩管理流程成绩管理流程是教务系统中对学生课程成绩进行管理和统计的过程。

具体流程如下：- 教师在教务系统中录入学生的课程成绩。

- 教务管理员审核成绩信息，若无误，则将成绩信息录入系统。

- 学生可以通过教务系统查询自己的成绩。

3. 教师管理流程教师管理流程是教务系统中对教师信息和教学任务进行管理的过程。

具体流程如下：(1) 教师信息录入流程教师信息录入流程包括教师基本信息的录入、教师授课信息的录入等环节。

具体流程如下：- 教师基本信息录入：教务管理员通过教务系统的教师管理模块，录入教师的基本信息，包括教师姓名、工号、性别、年龄等。

- 教师授课信息录入：教师通过教务系统的课程管理模块，录入自己的授课信息，包括课程名称、上课时间、上课地点等。

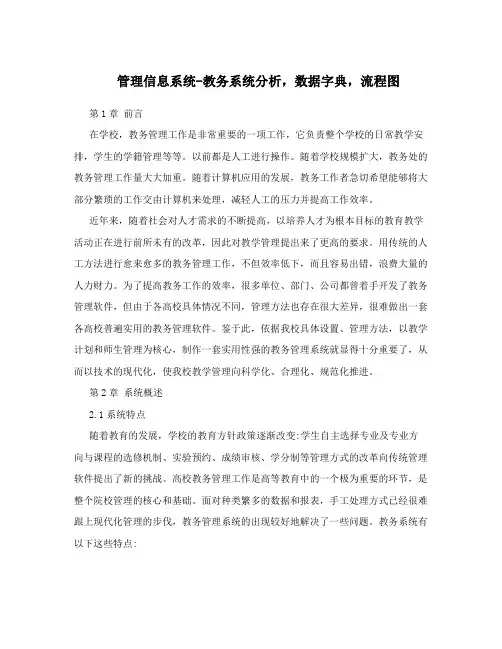

管理信息系统-教务系统分析，数据字典，流程图第1章前言在学校，教务管理工作是非常重要的一项工作，它负责整个学校的日常教学安排，学生的学籍管理等等。

以前都是人工进行操作。

随着学校规模扩大，教务处的教务管理工作量大大加重。

随着计算机应用的发展，教务工作者急切希望能够将大部分繁琐的工作交由计算机来处理，减轻人工的压力并提高工作效率。

近年来，随着社会对人才需求的不断提高，以培养人才为根本目标的教育教学活动正在进行前所未有的改革，因此对教学管理提出来了更高的要求。

用传统的人工方法进行愈来愈多的教务管理工作，不但效率低下，而且容易出错，浪费大量的人力财力。

为了提高教务工作的效率，很多单位、部门、公司都曾着手开发了教务管理软件，但由于各高校具体情况不同，管理方法也存在很大差异，很难做出一套各高校普遍实用的教务管理软件。

鉴于此，依据我校具体设置、管理方法，以教学计划和师生管理为核心，制作一套实用性强的教务管理系统就显得十分重要了，从而以技术的现代化，使我校教学管理向科学化、合理化、规范化推进。

第2章系统概述2.1系统特点随着教育的发展，学校的教育方针政策逐渐改变:学生自主选择专业及专业方向与课程的选修机制、实验预约、成绩审核、学分制等管理方式的改革向传统管理软件提出了新的挑战。

高校教务管理工作是高等教育中的一个极为重要的环节，是整个院校管理的核心和基础。

面对种类繁多的数据和报表，手工处理方式已经很难跟上现代化管理的步伐，教务管理系统的出现较好地解决了一些问题。

教务系统有以下这些特点:(1)高效性。

加快了信息发布速度，减少了人力的开销，缩短了从采集到发布的时间周期，而且由于管理周期缩短和人力开销的减少，可以在高校信息化中获得更多的好处。

(2)高实用性。

由于教务管理工作不同于其它行业的管理工作，管理软件在市场上没有专业的管理软件;找软件开发公司单独开发软件所需费用又太高，至少需要几千元，并且实用性不强，日后的维护升级等问题也不易解决。

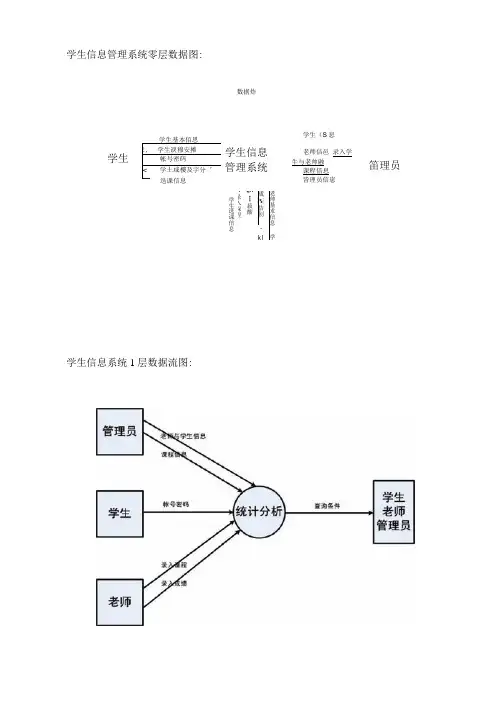

学生信息管理系统零层数据图:数据炸学生!, 学生谀穆安摊帐号密码<—学土咸樓及宇分’学生基本佰思迭课信息学生信息管理系统学生（S息老师佶邑录入学牛与老帅融课程倍息皆理员信崽笛理员学生信息系统1层数据流图: 学生选课倍息老帅基朮信息学生成|%|佶创•klLAI菽酸A录入深程学生信息数据流图:学生信息数屈片老师信息数据流图:管理员数据信息流图:数据字典•数据流描述：数据流名：帐号密码数据来源：用户登录处理数据去向：统计分析处理说明：用户输入帐号与密码数据组成：帐号+密码数据流量：小数据流名：查询条件数据来源：统计分析数据去向：统计出用户输出信息说明：用于统计出用户查询的所有条件数据组成：帐号+密码数据流量：大数据流名：录入成绩数据来源：学生选课成绩数据去向：学生成绩表说明：录入学生的选课的成绩信息数据组成：课程号+课程名数据流量：大数据流名：录入课程数据来源：教务处制定的课程数据去向：学生选课表说明：录入学生选择的课程数据组成：课程代号+课程名数据流量：小数据流名：老师查询条件数据来源：统计分析数据去向：老师查询的相关信息说明：查询老师权限范围内的数据数据组成：学生学号+课程号+课程名+老师编号数据流量：小数据流名：学生查询条件数据来源：统计分析数据去向：查询学生的相关信息说明：在学生权限范围内查询信息数据组成：学号+课程号+课程名+成绩+选课名+籍贯+年级+专业+院系+年级数据流量：大数据流名：管理员查询条件数据来源：统计分析数据去向：查询学生老师管理员的相关信息说明：在管理员权限范围内查询信息数据组成：学号+老师编号+籍贯+出生年月+年级+性别+民族+专业+ 院系+政治面貌+职称数据流量：大数据流名：录入学生与老师数据来源：老师与学生信息表数据去向：增删老师与学生说明：管理学生与老师信息数据组成：学号+老师编号+出生日期+籍贯+性别+名族数据流量：小数据流名：课程信息数据来源：管理员录入胡课程数据去向：课程信息的管理，增加与修改说明：管理课程信息数据组成：课程代号+课程名+出版社+作者+专业+系别+年级数据流量：小•数据元素词条描述:4-学生信息管理:名称：学生信息管理别名：描述：反应学生基本信息情况定义：学生信息管理二学号+姓名+性别+民族+岀生日期+系别+专业+ 年级+籍贯位置：学生信息的录入学生信息的查询学生信息的修改名称：课程信息管理别名：描述：反应课程基本信息定义：课程信息管理二课程代号+课程编号+课程类型+学分+学时位置：课程信息的录入课程信息的查询课程信息的修改4-成绩信息管理:名称：成绩信息管理别名：描述：反应成绩基本信息定义：成绩信息管理二序号+课程名+学分+类别+考核方式+成绩+辅修标记位置：成绩信息录入成信息的查询成绩信息修改4-选课信息管理:名称：选课信息管理别名:描述：反应选课基本信息定义：选课信息管理=课程代号+课程名+学分+类别+任课老师+人数+ 班级位置：选课信息录入选课息的查询选课信息修改4-老师信息管理:名称：老师信息管理别名：描述：反应老师基本信息定义：老师信息管理二老师编号+姓名+性别+职称+出生日期+院系+ 籍贯+电话位置：老师信息录入老师信息查询老师信息修改4-密码信息管理:名称：密码信息管理别名：描述：反应密码基本信息定义：密码信息管理二用户名+丢密码+新密码+确认密码位置：密码信息的修改£课程安排信息管理:名称：课程安排信息管理别名：描述：反应课程安排基木信息定义:课程安排信息管理二年级+专业+班级+院系+周数+内容位置：课程安排信息录入课程安排信息查询课程安排信息修改4-管理员信息:名称：管理员信息别名：描述：反应管理员基木信息定义：管理员信息=姓名+性别+民族+出生年月+籍贯+电话位置：管理员信息录入管理员信息查询管理员信息修改4-学生统计分析:名称：学生统计分析别名:描述：反应用户查询的相关信息定义：统计分析二姓名+性别+民族+出生年月+籍贯+电话+课程号+课程名+成绩+学分位置：学生信息录入学生信息查询学生信息修改4-学生统计分析:名称：学生统计分析别名: 描述：反应学生查询的相关信息定义：学生统计分析=姓名+性别+民族+岀生年月+籍贯+电话+课程号+课程名+成绩+学分位置：学生信息录入学生信息查询学生信息修改4-老师统计分析:名称：老师统计分析别名：描述：反应老师查询的相关信息定义：老师统计分析二姓名+性别+民族+岀生年月+籍贯+电话+职称+ 课程名+成绩+学分位置：课程信息录入老师信息查询学生成绩修改名称：管理员统计分析别名: 描述：反应管理员查询的相关信息定义:管理员统计分析二姓名+性别+民族+出生年月+籍贯+电话+职称+课程名位置：老师与学生信息录入老师与学生信息修改学生、老师、成绩修改4-统计课程:名称：统计课程别名：描述：学生查询选择课程的相关信息定义：统计课程二课程代号+课程名+老师+学分+学时位置：选择课程的查询退选课程4-统计成绩:名称：统计成绩别名：描述：反应学生成绩的相关信息定义：统计成绩=学号+姓名+课程名+成绩+学分位置：成绩信息查询I统计学生:名称：统计学生别名：描述：查询学生的相关信息定义：统计学生二姓名+性别+民族+毕业情况+年级+出生年月+籍贯+ 电话位置：学生信息录入学生信息查询学生信息修改4统计老师:名称：统计老师别名：描述：查询老师的相关信息定义:统计老师=姓名+性别+民族+职称+出生年月+籍贯+电话位置：老师信息录入老师信息查询老师信息修改4-统计课程:名称：统计课程别名：描述：查询授课的相关信息定义:统计课程二课程代号+课程名+出版社+年级+系别+专业位置：课程信息录入课程信息查询课程信息修改4-统计学分:名称：统计学分别名：描述：查询学生学分相关信息定义：统计学分二学号+课程学分+总学分位置：学生学分的查询。

教务系统数据流程图绘制教务系统是学校管理教务工作的重要工具，通过对学生、教师、课程等信息的管理和处理，实现学校教务工作的高效运行。

数据流程图是一种用于描述系统内部数据流动和处理过程的图形化工具，可以帮助我们更好地理解教务系统的运作流程。

本文将详细介绍教务系统数据流程图的绘制过程。

一、教务系统数据流程图的概述教务系统数据流程图主要包括以下几个方面的内容：学生信息管理、课程管理、教师管理、成绩管理和排课管理。

下面将对每个方面进行详细描述。

1. 学生信息管理学生信息管理是教务系统的核心功能之一，包括学生的基本信息、选课信息、课程成绩等。

在数据流程图中，学生信息管理主要涉及以下几个流程：- 学生注册：学生在系统中进行注册，填写个人信息并提交。

- 学生选课：学生根据自己的学习计划，在系统中选择相应的课程。

- 学生查询：学生可以通过系统查询自己的个人信息、选课信息和成绩信息。

2. 课程管理课程管理是教务系统的另一个重要功能，包括课程的开设、课程信息的管理等。

在数据流程图中，课程管理主要涉及以下几个流程：- 课程开设：教务管理员在系统中添加新的课程信息，包括课程名称、授课教师、上课时间等。

- 课程修改：教务管理员可以对已有课程的信息进行修改，如修改课程时间、调整授课教师等。

- 课程查询：学生和教师可以通过系统查询课程的详细信息。

3. 教师管理教师管理是教务系统的另一个重要功能，包括教师的基本信息管理、课程安排等。

在数据流程图中，教师管理主要涉及以下几个流程：- 教师信息管理：教务管理员在系统中添加教师的基本信息，包括姓名、职称、联系方式等。

- 课程安排：教务管理员根据教师的授课能力和课程需求，安排教师授课的具体时间和地点。

- 教师查询：教师可以通过系统查询自己的个人信息和授课安排。

4. 成绩管理成绩管理是教务系统的重要功能之一，包括成绩录入、成绩查询等。

在数据流程图中，成绩管理主要涉及以下几个流程：- 成绩录入：教师根据学生的实际表现，将学生成绩录入系统。

．系统内部框架及数据字典1.1 信息分类及相互关系中国人民大学图书馆信息系统是围绕学校图书馆的各项业务活动而建立的，其中涉及的信息大体上可以分为四类:业务过程信息、读者信息、费用信息和管理信息。

其中业务过程信息是指完成业务所产生的过程控制信息，如借阅信息、书刊出入库信息等,都是局部信息;读者信息是指在读者整个在校期间需要在整个系统范围内共享的信息，是基本信息；管理信息是由基本信息和业务过程信息加工得到的,如读者流动情况、书刊平均借阅天数、效率分析等，是派生信息。

读者借阅活动和各类信息之间的关系1.2 贯穿系统的两条信息线集成各局部系统的重要目标是确保整个系统不随着局部系统的改变而改变，不随着新系统的加入而发生大的变化.找出图书馆信息系统的内在联系，确立好各局部系统之间的接口，是实现这一目标的前提.贯穿整个图书馆信息系统有两条信息线:读者信息线和费用信息线。

以此为框架来构造和集成整个系统. 证件信息包括读者主索引、借阅记录等等；费用信息包括在各个环节发生的各类费用及消耗成本等。

这两条信息线在系统中体现为具体的数据结构,它独立于各局部系统而存在。

从整体的、发展的角度来构筑好这一基础框架是本系统数据结构的核心。

2. 各子系统的数据流程图及数据字典2．1财务管理子系统功能:负责全馆财务、物资采购及发放、安全保卫及卫生清洁等工作.其中财务管理包括：全馆人员工资、奖金发放及经费管理.流程：审 批准 / 不批准 需配置及初始化的表：账务登记表2功能：组织和管理藏书.组织和管理藏书：根据藏书的不同类型、内容、性质和使用价值进行合理的组织编目、科学的分类，根据借阅的需求拟更新藏书建议目录,负责馆藏剔旧处理,根据实际情况及时更新书刊信息；用户定义的完整性约束要求类别和借阅者的填入值必须有效，即必须是存在的值。

2．3 读者管理子系统功能：更新和查询读者信息、办理借阅证件. 流程：证件管理子系统:需配置及初始化的表： 注：上表中有用户定义的完整性约束条件的字段如下:性别要求只能取"男"或”女”两者之一; 年龄取值域为1～55;系别的取值要求必须是本校存在的系; 借书本数的最大值是3.2．4 人事管理子系统功能：全馆人员调动、组织管理、考勤以及工资报表的制定. 流程:段一 任务：根据需求分析的结果:数据流图和数据字典来设计出图书馆得分E-R 图和基本E —R 图,为下一步的逻辑设计阶段提供素材。

教务系统数据流程图绘制教务系统是学校管理教务工作的重要工具，通过数据流程图可以清晰地展示教务系统中各个模块之间的数据流动和处理过程。

下面是对教务系统数据流程图绘制的详细描述。

1. 教务系统数据流程图概述教务系统数据流程图主要包括学生信息管理、课程管理、成绩管理、排课管理等模块。

通过数据流程图，可以清晰地展示这些模块之间的数据流动和处理过程，帮助教务人员更好地了解和管理学校的教务工作。

2. 学生信息管理模块学生信息管理模块主要包括学生信息录入、学生信息查询、学生信息修改和学生信息删除等功能。

数据流程图中，可以使用矩形框表示这些功能，使用箭头表示数据的流动方向和处理过程。

3. 课程管理模块课程管理模块主要包括课程信息录入、课程信息查询、课程信息修改和课程信息删除等功能。

数据流程图中，可以使用矩形框表示这些功能，使用箭头表示数据的流动方向和处理过程。

4. 成绩管理模块成绩管理模块主要包括成绩录入、成绩查询、成绩修改和成绩删除等功能。

数据流程图中，可以使用矩形框表示这些功能，使用箭头表示数据的流动方向和处理过程。

5. 排课管理模块排课管理模块主要包括课程排课、教室安排、教师安排和学生选课等功能。

数据流程图中，可以使用矩形框表示这些功能，使用箭头表示数据的流动方向和处理过程。

6. 教务系统数据流程图示例```+-----------------------------------+| || 学生信息管理模块 || |+-----------------------------------+| || |V V+-----------------------------------+| || 课程管理模块 || |+-----------------------------------+| || |V V+-----------------------------------+| || 成绩管理模块 || |+-----------------------------------+| || |V V+-----------------------------------+| || 排课管理模块 || |+-----------------------------------+```7. 数据流程图解释以上数据流程图示例展示了教务系统中各个模块之间的数据流动和处理过程。

教务系统数据流程图绘制教务系统是一种用于管理学校教务工作的信息管理系统。

它涵盖了学生管理、课程管理、教师管理、成绩管理等多个方面，为学校提供了高效、便捷的教务管理服务。

为了更好地理解和掌握教务系统的数据流程，我们将进行数据流程图的绘制。

数据流程图是一种用来描述系统内部数据流动和处理过程的图形化工具。

它由一系列的方框、箭头和文字组成，用于展示数据的输入、处理和输出过程，以及不同模块之间的关系和交互。

以下是教务系统数据流程图的标准格式，以便更好地理解和掌握教务系统的数据流程：1. 教务系统数据流程图的起始点是学生信息的输入。

学生信息包括学生的个人信息、选课信息等。

这些信息可以通过学生本人、教师或管理员手动输入，也可以通过其他系统的数据导入功能实现。

2. 学生信息的输入后，系统将进行数据验证和处理。

数据验证主要包括对学生信息的合法性、完整性和准确性进行检查。

如果数据存在错误或不完整，系统将进行相应的提示和修正。

3. 经过数据验证后，学生选课信息将被传递给课程管理模块。

课程管理模块负责管理学校的课程信息，包括课程的名称、编号、学分、教师等。

在课程管理模块中，系统将对学生选课信息进行匹配和验证，确保学生选择的课程是有效的。

4. 课程管理模块将课程信息传递给教师管理模块。

教师管理模块负责管理学校的教师信息，包括教师的个人信息、教授的课程等。

在教师管理模块中，系统将对教师信息进行匹配和验证，确保教师的授课信息与学生选课信息一致。

5. 经过匹配和验证后，系统将学生选课信息传递给成绩管理模块。

成绩管理模块负责管理学生的成绩信息，包括平时成绩、考试成绩、总评成绩等。

在成绩管理模块中，系统将根据学生的选课信息和教师的评分标准计算学生的成绩，并将成绩信息存储在数据库中。

6. 学生的成绩信息可以通过查询功能进行查看和打印。

学生可以通过教务系统的成绩查询模块查询自己的成绩，教师和管理员可以通过相应的权限查看和打印学生的成绩。

教务系统数据流程图绘制教务系统是现代教育管理中不可或缺的一部分，它承担着学校教务管理的重要任务。

数据流程图是一种图形化的表示方式，可以清晰地展示教务系统中各个模块之间的数据流动和处理过程。

本文将详细介绍教务系统数据流程图的绘制过程。

一、引言教务系统数据流程图是为了更好地了解教务系统的运行流程，方便开发人员进行系统设计和优化而绘制的。

通过数据流程图，可以清晰地展示教务系统中各个模块之间的数据流动和处理过程，帮助开发人员更好地理解系统的功能和逻辑。

二、绘制教务系统数据流程图的步骤1. 确定系统的输入和输出教务系统的输入包括学生信息、课程信息、教师信息、成绩信息等，输出包括学生选课结果、成绩单、课程表等。

根据系统的实际需求，确定输入和输出的具体内容。

2. 确定系统的各个模块教务系统可以分为学生管理模块、教师管理模块、课程管理模块、成绩管理模块等多个模块。

根据系统的功能和需求，确定系统的各个模块。

3. 绘制数据流程图的主要流程针对每个模块，绘制其主要的数据流程图。

以学生管理模块为例，主要流程包括学生信息录入、学生信息查询、学生信息修改、学生信息删除等。

根据具体的流程，绘制相应的数据流程图。

4. 绘制数据流程图的子流程对于一些复杂的模块，可以进一步细分为多个子流程。

以学生信息录入为例，可以细分为学生基本信息录入、学生选课信息录入等子流程。

根据具体的流程，绘制相应的子流程图。

5. 添加数据存储和处理过程在数据流程图中，需要添加数据存储和处理过程。

数据存储可以包括学生信息数据库、课程信息数据库等，数据处理过程可以包括数据验证、数据计算等。

根据具体的需求，添加相应的数据存储和处理过程。

6. 添加控制流程在数据流程图中，需要添加控制流程，包括判断、循环、条件等。

例如，学生选课流程中需要判断学生是否满足选课条件，如果满足则进行选课，否则给出相应的提示。

根据具体的需求，添加相应的控制流程。

7. 完善数据流程图在绘制数据流程图的过程中，需要不断完善和调整。
