信号处理电路1 钳位电路钳位电路的作用是将电路的输出信号幅度限制在某一个预期值。
钳位电路分为限幅式和非限幅式,区别在于:信号经限幅式钳位电路限幅后,信号的峰峰值受到相当程度的损失;而信号经非限幅式钳位电路限幅后,信号的峰峰值基本不受到损失,但输出信号幅度却受到限制。
(1)限幅式钳位电路限幅电路是限制信号输出幅度的电路,它能按限定的范围削平信号电压的波形幅度,是用来限制信号电压范围的电路,又称限幅器、削波器等。
限幅电路应用非常广泛,常用于整形、波形变换、过压保护等电路。
二极管下限幅电路二极管上限幅电路二极管双向限幅电路(2)非限幅式钳位电路负钳位器:(1)简单型工作原理:Vi正半周时, DON,C充电至V值,Vo=0V。
Vi负半周时,DOFF,Vo=-2V。
(2)加偏压型工作原理:Vi正半周时,二极管DON,C被充电至V值(左正、右负),Vo=+V1(a)图或-V1(b)图。
Vi负半周时,二极管DOFF,RC时间常数足够大,Vo=VC+Vi(负半周)=2V。
几种二极管负钳位器电路比较:正钳位器(1)简单型工作原理Vi负半周时,DON,C充电至V值(左负、右正),Vo=0V。
Vi正半周时,DOFF,Vo=VC+Vi(正半周)=2V。
(2)加偏压型判断输出波形的简易方法 :1.由参考电压V1决定输出波形于坐标轴上的参考点。
2.由二极管D的方向决定原来的波形往何方向移动,若二极管的方向为,则波形必须向上移动;若二极管的方向为,则波形必须往下移动。
3.决定参考点与方向后,再以参考点为基准,将原来的波形画于输出坐标轴上,即为我们所求。
几种二极管正钳位器电路比较:2 信号比较电路运算放大器组成比较器集成电压比较器 LM139/239/3393 模拟乘法器基本应用:平衡调制;混频;倍频;同步检波应用举例:M15964 幅度调制电路调制:用被传送的低频信号去控制高频信号(载波)的参数(幅度、频率、相位),实现低频信号搬移到高频段。
数字信号处理电路分析数字信号处理(Digital Signal Processing,简称DSP)是指对数字信号进行采样、量化、编码和计算等处理的技术。
数字信号处理电路(Digital Signal Processing Circuit,简称DSP电路)是实现数字信号处理功能的硬件电路。
1. 数字信号处理电路的基本原理数字信号处理电路由以下几部分构成:采样电路、模数转换电路、数字信号处理器和数模转换电路。
其基本原理如下:1.1 采样电路:将连续时间的模拟信号转换成离散时间的数字信号。
采样定理规定了采样频率应大于信号最高频率的两倍,以避免采样失真。
1.2 模数转换电路:将连续的模拟信号转换成对应的数字信号。
模数转换器的核心是模数转换器芯片,采用逐级逼近型模数转换器或者delta - sigma调制器。
1.3 数字信号处理器:对数字信号进行数学运算和算法处理的核心部件。
它可以用于音频、视频等信号的压缩、滤波、变换等处理。
1.4 数模转换电路:将数字信号转换为模拟信号,以便于输出到外部设备。
2. DSP电路常用应用及分析2.1 音频信号处理DSP电路广泛应用于音频设备中,如音乐播放器、音响等。
采用DSP电路可以对音频信号进行滤波、均衡、混响等处理,以改善音质和增加音效。
2.2 图像处理在数字相机、手机摄像头等设备中,DSP电路可用于图像处理,如去噪、增强对比度、调整颜色平衡等。
DSP电路的高速处理能力和算法优化可以提供更好的图像质量。
2.3 通信信号处理在通信领域,DSP电路被广泛应用于调制解调、编解码、信号压缩等方面。
采用DSP电路可以提高通信质量和信号处理的速度。
2.4 视频信号处理DSP电路在电视、监控摄像头等设备中也起到重要作用。
例如,DSP电路可以完成视频信号的编码、解码、去噪和增强,以提高图像质量和显示效果。
2.5 生物医学信号处理生物医学信号处理是DSP电路的重要应用领域之一。
通过DSP电路可以对生物医学信号进行滤波、去噪、生理参数提取等处理,为医学诊断和治疗提供支持。
信号处理电路的基本原理与应用信号处理电路是现代电子系统中不可或缺的组成部分,它在无线通信、音视频处理、传感器技术等领域中扮演着重要的角色。
本文将探讨信号处理电路的基本原理与应用,并介绍其在实际应用中的几个典型案例。
1. 信号处理电路的基本原理信号处理电路是用来处理各种形式的信号,包括模拟信号和数字信号。
在模拟信号处理中,信号经过滤波、放大、混频等操作,使其满足特定的要求。
而数字信号处理则通过模数转换和数模转换将信号转化为数字形式,然后经过离散化处理和滤波等操作。
滤波是信号处理中常见的一种操作,它用于去除信号中的频率成分或噪声。
滤波电路可以采用各种不同的结构,如RC电路、RL电路、LC电路等,通过选择合适的元件参数和拓扑结构可以实现不同的滤波效果。
另一个重要的信号处理原理是放大。
放大电路用于增强信号的幅度,使其能够驱动后续电路或器件。
放大电路可以采用各种不同的放大器结构,如共射放大器、共基放大器、共集放大器等,通过选择合适的电路结构和参数可以实现不同的放大效果。
2. 信号处理电路的应用案例2.1 无线通信中的信号处理电路无线通信中的信号处理电路主要用于调制解调和信号解码。
调制解调电路将基带信号调制到无线载波上进行传输,而信号解码电路则用于从接收的信号中提取出原始的基带信号。
以FM调制为例,调制电路通过变化载波频率来实现信号的调制。
解调电路则通过频率鉴别器将接收到的信号还原为原始信号。
这些调制解调电路中包括了大量的信号处理电路,如滤波电路、放大电路、混频电路等。
2.2 音频处理中的信号处理电路音频处理中的信号处理电路主要用于音频信号的增强、降噪和效果处理。
例如,音频放大器用于增强音频信号的幅度,以便驱动扬声器产生更大的声音。
音频滤波器用于去除音频信号中的杂音和噪声,以获得更清晰的音质。
音频混响电路则用于模拟各种不同的音质环境,如大厅、卧室等。
这些音频处理中的信号处理电路满足了音响设备对音质和效果的要求。
信号处理电路基本原理解析信号处理电路是电子电路中的一种重要组成部分,起着将输入信号进行改变、处理、转换的作用。
本文将解析信号处理电路的基本原理,介绍其工作原理和应用领域。
一、信号处理电路的概述信号处理电路是一种用于对输入信号进行采样、滤波、放大、调制/解调、编码/解码等处理的电子电路。
它可以将不同形式的输入信号转换为适合特定应用场景的输出信号,广泛应用于通信、音频、视频、生物医学等领域。
二、信号处理电路的基本原理1. 信号采样信号采样是将连续时间的信号转换为离散时间的过程。
常见的采样方式有脉冲采样和保持采样。
脉冲采样将连续信号通过间隔一定时间的脉冲信号进行采样,而保持采样则是通过保持电路将信号的幅值保持一段时间。
2. 信号滤波信号滤波是对输入信号进行滤波处理,以去除或弱化其中的噪声或干扰。
滤波器可以按照频率响应分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
常用的滤波器类型有RC滤波器、LC滤波器、数字滤波器等。
3. 信号放大信号放大是将输入信号的幅值进行放大处理,以增加信号的强度,使其适合后续处理或驱动其他设备。
放大电路常采用放大器作为核心元件,常见的放大器有运放放大器、功放、差分放大器等。
4. 信号调制/解调信号调制是将输入信号与载波信号进行混合,通过改变载波信号的某些特性,实现对输入信号的编码和传输。
调制方式有调幅、调频、调相等。
解调则是将调制后的信号还原为原始信号的过程。
5. 信号编码/解码信号编码是将输入信号转换为特定的编码格式,以实现信号的传输和存储。
编码方法有模拟编码和数字编码等。
解码则是将编码后的信号还原为原始信号的过程。
三、信号处理电路的应用领域1. 通信系统信号处理电路广泛应用于通信系统中,包括无线通信和有线通信。
例如,在移动通信系统中,信号处理电路用于信号的解调和解码,实现语音和数据的传输。
2. 音频处理信号处理电路在音频处理中起着重要作用。
例如,在音频音响系统中,信号处理电路用于音频信号的放大、滤波和均衡等处理,以提高音频质量和音响效果。

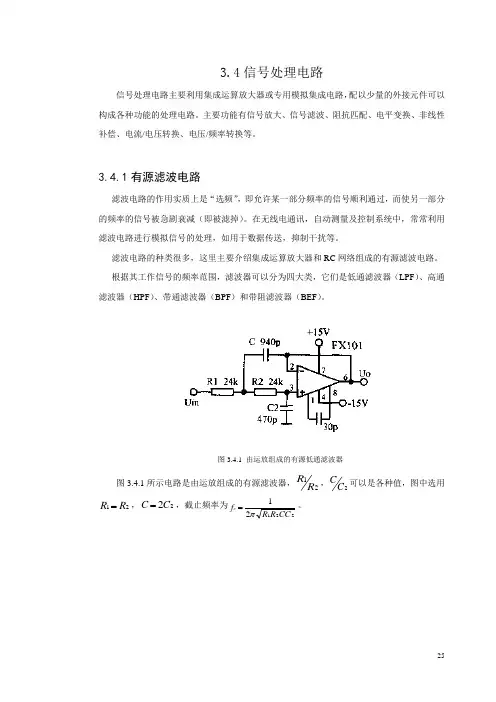

3.4信号处理电路信号处理电路主要利用集成运算放大器或专用模拟集成电路,配以少量的外接元件可以构成各种功能的处理电路。
主要功能有信号放大、信号滤波、阻抗匹配、电平变换、非线性补偿、电流/电压转换、电压/频率转换等。
3.4.1有源滤波电路滤波电路的作用实质上是“选频”,即允许某一部分频率的信号顺利通过,而使另一部分的频率的信号被急剧衰减(即被滤掉)。
在无线电通讯,自动测量及控制系统中,常常利用滤波电路进行模拟信号的处理,如用于数据传送,抑制干扰等。
滤波电路的种类很多,这里主要介绍集成运算放大器和RC 网络组成的有源滤波电路。
根据其工作信号的频率范围,滤波器可以分为四大类,它们是低通滤波器(LPF )、高通滤波器(HPF )、带通滤波器(BPF )和带阻滤波器(BEF )。
图3.4.1 由运放组成的有源低通滤波器图3.4.1所示电路是由运放组成的有源滤波器,21R R ,2C C可以是各种值,图中选用21R R =,22C C =,截止频率为22121CC R R f c π=。
VFC电路通常主要由积分器、电压比较器、自动复位开关电路等三部分组成。
各种类型VFC电路的主要区别在于复位方法及复位时间不同而已。
下面将讨论由运放构成的各种VFC电路的和典型的模拟集成V/F转换器。
模拟集成V/F、F/V转换器,具有精度高、线性度高,温度系数低、功耗低、动态范围宽等一系列优点,目前已广泛地应用与数据采集,自动控制和数字化及智能化测量仪器中。
集成V/F、F/V转换器大多采用恒流源复位型VFC电路作基本电路。
图3.4.3 电压-频率转换器电路图3.4.3所示电路,采用多谐振荡器CA3130,产生恒定幅度和宽度的脉冲。
输出电压经积分电路(R3、C2)加到比较器的同相输入端,比较器输出经R4、D4反馈至A1的反相输入端。
输入电压范围在0~10V,输出频率在0~10KHz,转换灵敏度为1KHz/1V。
图3.4.4 用比较器组成的压控振荡器图3.4.4所示的电路为利用比较器SF339(或LM339)组成压控振荡器。

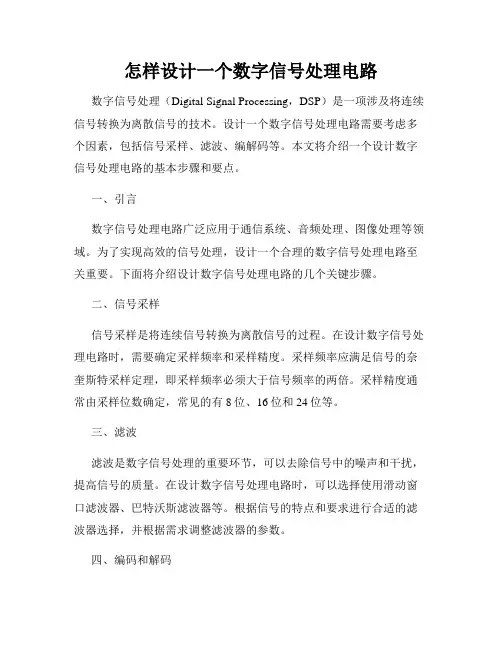

怎样设计一个数字信号处理电路数字信号处理(Digital Signal Processing,DSP)是一项涉及将连续信号转换为离散信号的技术。
设计一个数字信号处理电路需要考虑多个因素,包括信号采样、滤波、编解码等。
本文将介绍一个设计数字信号处理电路的基本步骤和要点。
一、引言数字信号处理电路广泛应用于通信系统、音频处理、图像处理等领域。
为了实现高效的信号处理,设计一个合理的数字信号处理电路至关重要。
下面将介绍设计数字信号处理电路的几个关键步骤。
二、信号采样信号采样是将连续信号转换为离散信号的过程。
在设计数字信号处理电路时,需要确定采样频率和采样精度。
采样频率应满足信号的奈奎斯特采样定理,即采样频率必须大于信号频率的两倍。
采样精度通常由采样位数确定,常见的有8位、16位和24位等。
三、滤波滤波是数字信号处理的重要环节,可以去除信号中的噪声和干扰,提高信号的质量。
在设计数字信号处理电路时,可以选择使用滑动窗口滤波器、巴特沃斯滤波器等。
根据信号的特点和要求进行合适的滤波器选择,并根据需求调整滤波器的参数。
四、编码和解码编码和解码是数字信号处理电路中的重要环节,用于将数字信号转换为模拟信号或其他形式进行传输或储存。
在设计数字信号处理电路时,需要选择合适的编码和解码算法。
常见的编码方式有脉冲编码调制(PCM)和脉冲位置调制(PPM)等。
五、算法设计和优化在数字信号处理电路的设计中,算法的选择和优化至关重要。
根据实际需求,可以选择离散傅里叶变换(DFT)、快速傅里叶变换(FFT)等算法。
在算法的实现过程中,要优化算法的性能,减少计算量和延迟,并提高处理速度和效率。
六、硬件设计在数字信号处理电路的设计中,硬件的选择和设计也非常重要。
可以选择使用现有的可编程逻辑器件(FPGA)、数字信号处理器(DSP)芯片等。
根据设计需求,选择适当的硬件平台,并进行电路的设计和布局,确保电路的稳定性和可靠性。
七、仿真和验证在完成数字信号处理电路的设计之后,需要进行仿真和验证。
光耦信号处理电路光耦信号处理电路是一种常见的电子电路,主要用于电气信号的隔离和传输。
它由光耦合器、输入电路和输出电路组成,能够将输入信号转换为光信号,并通过光电转换器将光信号转换为输出信号。
光耦信号处理电路具有高速传输、低功耗、电气隔离和抗干扰等特点,在工业领域和通信领域得到广泛应用。
光耦合器是光耦信号处理电路的核心部件,它由发光二极管(LED)和光敏二极管(光电晶体管或光电二极管)组成。
当输入电路的信号电压改变时,LED会发出相应的光信号,光信号经过光敏二极管的接收和放大后,再经过输出电路转换为输出电压。
由于光信号传输速度快,光敏二极管的响应速度高,因此光耦信号处理电路能够实现高速数据传输,适用于要求快速响应的场合。
光耦信号处理电路的输入电路主要负责将输入信号转换为驱动LED 的电流。
输入电路通常由电阻、电容和放大器等元件组成。
电阻和电容构成了一个滤波电路,能够对输入信号进行滤波和去噪处理,保证LED正常工作。
放大器则起到放大信号的作用,能够增强输入信号的幅度,提高光敏二极管的灵敏度。
光耦信号处理电路的输出电路主要用于将光信号转换为输出电压。
输出电路通常由光电转换器和滤波电路组成。
光电转换器是将光信号转换为电信号的关键部件,常用的光电转换器有光电晶体管和光电二极管。
光电转换器的输出电流经过滤波电路处理后,可以得到稳定的输出电压。
滤波电路由电阻和电容组成,能够对输出信号进行滤波和平滑处理,保证输出信号的稳定性。
光耦信号处理电路具有电气隔离的特点,输入电路和输出电路之间通过光信号进行隔离,能够有效地防止电气干扰和噪声的传播。
这使得光耦信号处理电路在工业控制系统中得到广泛应用,可以实现不同电路之间的隔离和保护。
此外,光耦信号处理电路还具有抗干扰能力强的特点,能够抵御外界电磁干扰和噪声的影响,保证信号的稳定性和可靠性。
光耦信号处理电路在通信领域也有重要应用。
由于光耦信号处理电路能够实现高速数据传输,可以将电气信号转换为光信号进行传输,从而大大提高了传输速度和带宽。
