人教版九年级物理第十八章电功率单元练习(含答案)

九年级物理上册《第十八章电功率》单元检测卷及答案(人教版）一、选择题(每题3分，共12分)1．如表是一种常见电器的铭牌，它可能是( )额定电压/频率220 V/50 Hz额定功率 1 800 W生产日期见商品外包装A.日光灯 B2．节能灯已成为家庭照明的主要选择，一个11 W的节能灯和一个40 W的白炽灯在正常工作时的照明亮度是相同的，如图所示，以下说法不正确的是( )A．节能灯每秒消耗11 J电能B．节能灯每秒产生的内能大于白炽灯C．两灯正常工作所需电压是相同的D．用节能灯替代白炽灯有助于节省电能3．四根电阻丝a、b、c、d由同种材料做成，其横截面积相同，但绕不同的圈数(每圈的长度相等，a、c圈数相同，b、d圈数相同)，如图连接，通电后在相同的时间内，它们产生的热量由多到少的顺序是( )A．a、b、d、c B．a、c、b、dC．b、d、a、c D．d、c、b、a4．[2022·深圳盐田区期末改编]小灯泡L1与L2串联(灯丝电阻不变)，其中L2的电功率为4 W，且L1比L2亮，使用一段时间后，L2突然熄灭，L1的亮度明显变亮，此时L1的功率为25 W，则L2发生的电路故障及L 2未熄灭之前L1的电功率为( )A．短路；1 W B．短路；9 W C．短路；16 W D．断路；18 W二、填空题(每空1分，共9分)5．小建家里买了一个家用电暖器，电暖器的工作原理是将电能转化为________，将电暖器单独接在220 V的电路中，电流为2 A，工作1 min后，该电暖器消耗的电能为________ J，1度电可以供给这个电暖器正常使用________h。

(结果保留2位小数)6．生活中灯泡“闪”了，一般发生在开灯的瞬间，这是由于开灯瞬间灯丝的温度_______，电阻较_______，通过它的电流________的缘故。

7．如图所示为电能表的面板示数，该家庭电路消耗的电能是________kW·h；根据电流规格参数表明，确定电能表有关特性的电流值是________A，家庭电路接入用电器的最高功率为________W。

第18章电功率一、选择题（共8小题，每小题3分，满分24分）1．（3分）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15V C．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V 3．（3分）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低6．（3分）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率7．（3分）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮8．（3分）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式_________，测出小灯泡两端的_________和小灯泡中的_________，就可以计算出小灯泡的电功率，在_________下测出的电功率就是额定功率．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为_________，乙表为_________，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到_________端，闭合开关后调节滑动变阻器的滑片到电压表的示数是_________V，从图中读取电流表的示数是_________A，小灯泡的额定功率是_________w．11．（3分）在测定额定电压为2.5V小灯泡的电功率的实验中，电流表和电压表的示数如图所示．（设灯丝电阻不变）（1）通过小灯泡的电流为_________A，两端所加电压为_________V，灯丝电阻为_________Ω，此时灯泡的电功率为_________W．（2）当电压U=2.5V时，灯泡的电功率为_________W，额定功率为_________W．12．（3分）（2009•潍坊）在“测定小灯泡额定功率“的实验中，小灯泡的额定电压为3.8V，电阻丝为10Ω，如图是某同学为做这个实验连好的电路，请指出图中存在的错误：（1）_________；（2）_________；（3）_________．13．（3分）为了迅速准确地测量额定电压为2.5V的小灯泡的额定功率，至少需要_________节干电池，用_________调节小灯泡两端电压后，电压表应和小灯泡并联，为了提高测量的准确程度，最好选_________的量程，闭合开关后，调节_________使电压表的示数为_________，若此时电流表的示数为0.2A，则该小灯泡的额定功率为_________，滑动变阻器的作用是_________．14．（3分）小明同学在“测定小灯泡的功率”实验中，所用电源电压不变，滑动变阻器上标有“50Ω2A”字样，小灯标有“0.3A”字样，估计小灯的额定功率在1.2瓦以上．他正确连接电路，闭合电键，移动变阻器的滑片，当观察到电流表的示数为_________安时，小灯正常发光．此时电压表的示数如图所示，变阻器的滑片恰好在中点上（即它接入电路的电阻为25欧）．小灯的额定电压为_________伏，额定功率为_________瓦，所用的电源电压为_________伏．15．（3分）在“测定小灯炮的电功率”实验中，连接了如图所示的电路．当闭合开关S后，若发现：（1）灯泡发光，电流表无示数，电压表指针有明显偏转，则故障原因是_________；（2）灯泡不发光，电流表有示数，电压表无示数，则故障原因是_________；（3）灯泡发光，但无论怎样调节滑动变阻器的滑片，电流表和电压表的示数均不变，故障原因是_________．16．（3分）测定3.8V小灯泡的电功率，如图所示．（1）电路中还缺少_________．（2）电路中的错误是_________，电压表应测_________两端的电压．（3）在连接电路的过程中，开关应该是_________的．（4）实验前，变阻器的滑片应放在_________的位置上．（5）为了使小灯泡正常发光，应调节滑动变阻器，使电压表的示数为_________，滑片P应向_________（填“左”或“右”）滑动．（6）若估计小灯泡的电阻约为10Ω，标有“10Ω1A”和“10Ω0.3A”的滑动变阻器各一个、电流表（0～0.6A，0～3A）一个、电压表（0～3V，0～15V）一个、电源两个（3V～个，6V一个）、开关一个、导线若干，则实验中电源应选_________，因为小灯泡的额定电压为3.8V，电压表量程应选_________，电流表量程应选_________，因为电路中的最小电流为I===0.3A，故滑动变阻器应选_________．17．（3分）某同学做“测定小灯泡的功率”实验，选用规格相同的标有0.2A（正常发光电流）的小灯若干个．该同学先把甲灯接入电路，并正确连接电路，他实验步骤正确，当闭合电键S，观察到电压表示数为6V，电流表示数为0，然后他把甲灯取下，换上乙灯重新实验，观察到电压表示数为0，电流表示数为0.3A．上述实验过程中，无论怎样移动滑片P，灯始终不亮．则电源电压为_________V，滑动变阻器的最大阻值为_________Ω．他换用一个相同规格的丙灯接入电路，重新进行实验，当小灯正常发光时，电压表的示数如图所示，则小灯的额定功率为_________W．滑动变阻器接入电路的阻值为_________Ω．18．（3分）连接在电路中的滑动变阻器，能够起很多作用．（1）若利用图甲研究欧姆定律，则在该实验中：“探究导体中的电流与导体两端的电压的关系”时，滑动变阻器的作用是改变_________；“探究导体中的电流与导体的电阻的关系”时，滑动变阻器的作用是保持_________．（2）若图乙是伏安法“测小灯泡电阻”的实验，则在该实验中，滑动变阻器的作用是为了进行_________，从而可以发现电压的大小对小灯泡灯丝电阻有影响；图乙也是伏安法测小灯泡额定电功率的实验，在该实验中，滑动变阻器的作用是为了使小灯泡两端的电压达到_________，从而使小灯泡正常发光．（3）不论甲、乙两个电路研究目的是什么，滑动变阻器对两个电路起的共同作用是_________．19．（3分）小张在“测量小灯泡的额定功率”的实验中，所用小灯泡上标有“3.5V”字样．（1）请你在如图1中用笔画线连好最后一根导线．（2）请观察如图1，小张连好电路后，接下来应将_________才能保证实验时不损坏仪表．（3）若闭合开关时，发现电压表的指针快速转动到左边无刻度处，这是由于电压表_________．（4）检查连接无误后小张测出了下表三组数据，次数电压U/V电流I/A灯泡亮度1 3.00.36偏暗2 3.50.40正常3 4.50.42偏亮由表中数据可知，小灯泡的额定功率为_________．（5）若在实验中小灯泡的灯丝突然被烧断，则电压表的示数_________（选填“变大”、“变小”或“不变”）．（6）假如电源电压恒为6V，但伏特表0～15V档已坏，小张将现在的电路作了改动也能测出小灯泡的额定功率，请在如图2的虚线方框内画出改动后的电路图．20．（3分）按图示的电路图做“测量小电灯的功率”的实验．所用器材有：标有“3.8V”字样的待测小电灯、电压恒为6V的电源、标有“20Ω1A”的滑动变阻器、电流表（量程为0～0.6A、0～3A）、电压表（量程为0～3V、0～15V）、开关及导线若干．（1）某学生在实验时，把电流表与电压表的位置交换连接了，闭合开关后会造成_________．（填选项前的字母）A．电流表烧坏B．电压表烧坏C．小电灯烧坏D．小电灯不亮（2）另一学生按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数．经检查，导线连接完好，则电路故障是：_________．排除该故障换用新元件后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是：_________．（3）小明同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的示数填入下表．电压表的示数U/V电流表的示数I/A小电灯的功率P/W2.00.202.50.223.00.253.80.304.50.32①通过上表数据，可算得小电灯的额定功率为_________W，还可得出关于灯丝电阻的结论是：_________；②当小电灯正常工作时，连入电路的滑动变阻器的阻值为_________Ω．③将两个这样的相同规格的小电灯串联后直接接在6V电源的两端，两灯消耗的总功率为_________ W．（4）若电压表的0～15V量程已损坏，只能使用0～3V量程，其它器材不变，如何测出小电灯的额定功率？①在虚线框中画出测量电路图；②若小电灯两端最大可加4.5V电压，为保证实验时你所设计的测量电路中各元件的安全，参照小明的实验数据，估算滑动变阻器接入电路的阻值范围应为_________Ω～_________Ω．21．（3分）如图是某同学在做电学实验时所连接电路的一部分．请分析：（1）该同学不可能在做什么实验？_________A．伏安法测小灯泡的电阻B．测小灯泡的电功率C．研究串、并联电路电流的特点（2）若要研究通过导体的电流与导体两端电压的关系，除了图示器材外还需要：电源（恒压）、开关、导线、_________，同时应将小灯泡换成定值电阻，理由是_________．22．（3分）用图甲所示电路图测量小灯泡的电功率，电源电压为3V．小灯泡的额定电压为2.5V，正常发光时电阻约为10Ω．（1）用笔画线表示导线，选好电流表量程，将图乙电路连接完整；（2）连接电路时，开关应处于_________状态；（3）闭合开关后，小灯泡不发光，电流表无示数，电压表示数为3V，产生该现象的原因可能是_________（填序号）A．小灯泡短路B．小灯泡断路C．电流表接触不良D．电流表短路（4）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图丙所示，此时小灯泡两端的电压为_________V．若要测量小灯泡的额定功率，应将图乙中滑动变阻器的滑片P向_________（选填“C”或“D”）端移动，使电压表的示数为_________V．根据该组同学实验得到的I﹣U图象（图丁所示）信息，小灯泡的额定功率为_________W．参考答案与试题解析一、选择题（共8小题，每小题3分，满分24分）1．（3分）（2007•株洲）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表考点：电流表的使用；电压表的使用；滑动变阻器的使用；伏安法．分析：根据电流表与被测用电器串联，并且在电路中相当于导线；电压表与被测用电器并联，在电路中相当于开路；伏安法测功率的原理图进行分析．解答：解：伏安法测量电功率时，被测电阻与滑动变阻器串联，电流表测量与被测电阻串联，电压表与被测电阻并联，因此z为滑动变阻器；而y与电阻R串联，所以此表应是电流表；x并联在电阻R的两端，所以此表应是电压表．故选B．点评：此题主要是根据电流表、电压表以及滑动变阻器在电路中的连接情况来判断是什么电表，知道伏安法测电功率的原理图．2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15VC．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V考点：电流表的使用；电压表的使用．分析：此题考查电表的量程选择问题，所选的量程一定大于额定值并且可以正确读数，否则会损坏电表．解答：解：已知小灯泡允许通过的最大电流为0.4A，所以电流表可以选择量程为0﹣0.6A的，如果选择0﹣3A的会导致示数太小无法正确读数；小灯泡的额定电压为2.5V，所以可以选择量程为0﹣3V的、选择0﹣15V 会导致示数太小无法正确读数；故选A．点评：考查了电流表和电压表的使用方法，学生应熟练掌握．3．（3分）（2007•成都）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W考点：电功率的计算；电流表的读数方法；电压表的读数方法．专题：压轴题．分析：根据题干分析判断电压表和电流表选择的量程，正确读数，根据读数判断选项的正误．解答：可估算I额＞1A，电流表应选择3A档，解，根据题意，可判断电压表应选择15V档，根据I额=根据乙丙两图可读数：I=1.5A，U L=5V，此时P=U L I=7.5W，B正确，C、D错误；根据欧姆定律变式，可计算R L=3.3Ω，则P额==10.8W，A错误，故选B．点评：本题综合考查电压表电流表的读数和电功率公式的变形应用，解题时要认清额定功率和实际功率的区别．4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路考点：电流表、电压表在判断电路故障中的应用．专题：电流和电路．分析：测灯泡电功率实验中，电流表测电路电流，电压表与灯泡并联，测灯泡两端电压；根据电路故障现象分析电路故障原因．解答：解：A、如果灯泡灯丝断了，则电路断路，电流表指针不发生偏转，故A错误；B、如果电流表接线短路，则电流表指针不发生偏转，故B错误；C、如果电源接触不良，则电压表与电流表指针都不发生偏转，故C错误；D、如果灯座接线短路，则电流表指针偏转，与灯泡并联的电压表指针不动，故D正确；故选D．点评：本题根据电压表与电流表指针偏转情况分析电路故障，应用电压表与电流表判断电路故障是常考问题，要掌握其判断方法．5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低考点：探究用电器的电功率实验；滑动变阻器的使用．专题：实验分析法．分析：电路连接正确，不是连接故障问题，而是器材的规格问题，从滑动变阻器规格、电源电压等方面考虑．解答：解：A、如果其它元件规格符合要求的情况下，滑动变阻器总阻值太大，当滑动变阻器阻值变小时，电压表示数能达到灯泡的额定电压值，不符合题意．B、电压表量程太大，只是指针偏转角度小，能使电压表达到灯泡的额定电压，不符合题意．C、灯泡灯丝断开，电路断路灯泡不发光，不符合题意．D、如果电源电压低于灯泡的额定电压，即使滑动变阻器连入电路的阻值为0时，电压表示数也不会达到灯泡额定电压，符合题意．故选D．点评：对于出现的电路故障问题，首先从电压表、电流表、滑动变阻器的连接上考虑，如果不是连接问题，可能是元件规格问题．要考虑电压表量程、电流表量程、滑动变阻器规格、电源电压等．6．（3分）（2004•青岛）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率考点：伏安法测电阻的探究实验；滑动变阻器的使用；探究用电器的电功率实验．专题：计算题；实验题；压轴题．分析：根据“伏安法”测电阻的实验中注意的事项分析．主要有开关的状态、滑动变阻器的滑片位置、电阻电功率的计算、电表的读数以及示数的变化．解答：解：A、说法正确，连接电路时，开关应断开，是为了防止短路．将变阻器连入电路时，滑片应放到使电路中电流最小的位置，即为阻值最大位置，也是为了保护电路．A不符合题意；B、由图可知，电流表的量程0～0.6A，分度值0.02A，故电流为0.3A，电压表量程为0～3V，分度值为0.1V，故灯泡电压为2.4V；根据功率公式可知，P=UI=2.4V×0.3A=0.72W；R===8Ω．B正确，B不符合题意；C、滑动变阻器aP连入电路，如果将滑片P向a端滑动，连入电路的电阻变小，灯泡L的电阻不变，根据U=IR可知，灯泡两端的电压变大，电压表的示数将变大，C正确，C不符合题意；D、如果将滑片P向b端滑动，连入电路的电阻变大，电路中的电流变小，根据公式P=I2R可知，P将减小，D错误，D符合题意．故选D．点评：本题考查了“伏安法”测电阻的实验中注意的事项、电表的读数、滑动变阻器的使用以及电阻电功率的计算．7．（3分）（2012•哈尔滨）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮考点：探究用电器的电功率实验．专题：应用题；压轴题．分析：（1）闭合开关前，滑动变阻器应滑到电阻最大位置；（2）闭合开关后，小灯泡不发光的原因有：小灯泡灯丝断路、小灯泡被短路、小灯泡接触不良、电源电压太小、滑动变阻器连入电路的电阻太大等原因；（3）当电压表的示数为额定电压时，根据电流表的示数和公式P=UI即可求出小灯泡的额定功率；（4）小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮．解答：解：A、闭合开关前，滑动变阻器应滑到B端，即其电阻最大位置．故A正确；B、闭合开关后，小灯泡不发光的原因有很多，并不一定是小灯泡灯丝断了，故B错误；C、当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率，正确；D、小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮，故D正确．故选B点评：此题考查的知识点比较多，有电路连接时的注意事项、电路故障的分析、额定功率的计算和小灯泡亮度的比较等问题，学生在做此题时，要对每一个选项进行认真仔细的分析后，才能得出正确的答案．8．（3分）（2012•三明）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比考点：探究用电器的电功率实验．专题：应用题；信息给予题．分析：（1）根据表中数据，找出电压与对应的电流，求出R=，从而得出电阻随电压变化的关系，并判断通过灯泡的电流与它两端的电压是否成正比；（2）灯泡在额定电压下的功率为额定功率，由表中数据找出灯泡额定电压对应的电流，然后由公式P=UI 求出灯泡的额定功率；解答：解：A、由表中数据可知，随电压U的增大，R=逐渐变大，即灯丝电阻随电压增大而增大，故A错误；B、由表中数据知，灯泡额定电压U=2.5V对应的电流I=0.32A，灯泡的额定功率P=UI=2.5V×0.32A=0.8W，故B正确；C、灯泡在额定电压下的功率为额定功率，不能把四次功率的平均值作为灯泡的额定功率，故C错误；D、由A知灯丝电阻R随电压U的增大而增大，不是定值，由I=知：通过小灯泡的电流与它两端的电压不成正比，故D错误；故选B．点评：本题考查了实验数据的分析，求灯泡的额定功率、判断灯泡电压与电流间的关系，应知道灯泡额定功率是灯泡在额定电压下的功率，不能把灯泡在不同电压下的实际功率的平均值作为额定功率．非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．考点：电功率的测量．专题：电能和电功率．分析：根据功率公式：P=UI，要测量灯泡的额定功率，需使灯泡两端的电压等于额定电压，测出此时的电流，然后根据公式P=UI计算出功率即额定功率．解答：解：在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．故答案为：P=UI；电压；电流；额定电压．点评：此题考查了测量小灯泡电功率的测量原理：P=UI，同时考查了对额定功率的理解，必须牢固掌握．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为电压表，乙表为电流表，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到b端，闭合开关后调节滑动变阻器的滑片到电压表的示数是 3.8V，从图中读取电流表的示数是0.5A，小灯泡的额定功率是 1.9w．考点：电功率的测量．专题：测量型实验综合题．分析：（1）掌握电功率的测量原理，根据P=UI，要测量灯泡的电功率，需用电压表测出电压，电流表测出灯泡的电流，根据公式计算出电功率；（2）电压表与灯泡并联，电流表与灯泡串联，闭合开关前，要将变阻器的滑片移至最大阻值处；（3）要测量额定功率，需使灯泡两端的电压等于额定电压，读出电流值，根据P=UI计算出额定功率，读数时，注意量程和分度值．解答：解：由图知，甲与灯泡并联，是电压表，乙与灯泡串联，是电流表；在闭合开关前，应将滑片移至最b端使其阻值最大；。

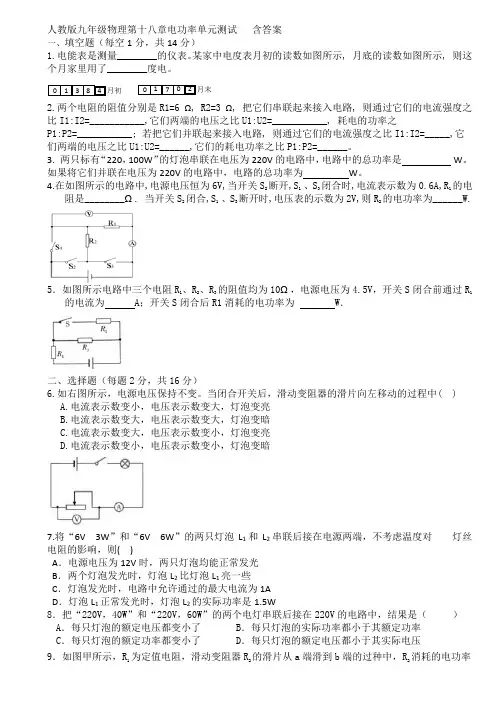

人教版九年级物理第十八章电功率单元测试 含答案一、填空题（每空1分，共14分）1.电能表是测量________的仪表。

某家中电度表月初的读数如图所示, 月底的读数如图所示, 则这个月家里用了________度电。

2.两个电阻的阻值分别是R1=6 Ω, R2=3 Ω, 把它们串联起来接入电路, 则通过它们的电流强度之比I1:I2=___________,它们两端的电压之比U1:U2=___________, 耗电的功率之P1:P2=___________; 若把它们并联起来接入电路, 则通过它们的电流强度之比I1:I2=_____,它们两端的电压之比U1:U2=______,它们的耗电功率之比P1:P2=______。

3. 两只标有“220，100W ”的灯泡串联在电压为220V 的电路中，电路中的总功率是 W 。

如果将它们并联在电压为220V 的电路中，电路的总功率为 W 。

4.在如图所示的电路中,电源电压恒为6V,当开关S 2断开,S 1 、S 3闭合时,电流表示数为0.6A,R 1的电阻是________Ω. 当开关S 2闭合,S 1 、S 3断开时,电压表的示数为2V,则R 2的电功率为______W. 5．如图所示电路中三个电阻R 1、R 2、R 3的阻值均为10Ω，电源电压为4.5V ，开关S 闭合前通过R 1的电流为 A ；开关S 闭合后R1消耗的电功率为 W ．二、选择题（每题2分，共16分）6.如右图所示，电源电压保持不变。

当闭合开关后，滑动变阻器的滑片向左移动的过程中( )A.电流表示数变小，电压表示数变大，灯泡变亮B.电流表示数变大，电压表示数变大，灯泡变暗C.电流表示数变大，电压表示数变小，灯泡变亮D.电流表示数变小，电压表示数变小，灯泡变暗7.将“6V 3W ”和“6V 6W ”的两只灯泡L 1和L 2串联后接在电源两端，不考虑温度对 灯丝电阻的影响，则( )A ．电源电压为12V 时，两只灯泡均能正常发光B ．两个灯泡发光时，灯泡L 2比灯泡L 1亮一些C ．灯泡发光时，电路中允许通过的最大电流为1AD ．灯泡L 1正常发光时，灯泡L 2的实际功率是1.5W8．把“220V ，40W ”和“220V ，60W ”的两个电灯串联后接在220V 的电路中，结果是（ ）A ．每只灯泡的额定电压都变小了B ．每只灯泡的实际功率都小于其额定功率C ．每只灯泡的额定功率都变小了D ．每只灯泡的额定电压都小于其实际电压9．如图甲所示，R 1为定值电阻，滑动变阻器R 2的滑片从a 端滑到b 端的过种中，R 2消耗的电功率P与其两端电压U的关系图象如图乙所示，下列说法正确的是（）A．R1的阻值为20Ω B．R2的最大阻值为55ΩC．电源电压为6V D．该电路消耗的最大电功率为0.9W10．下列情况中不属于防止电热危害的是（）A．电视机的后盖有许多孔 B．电脑机箱内有小风扇C．电动机外壳有许多散热片 D．家电长时间停用，隔一段时间应通电一次11．有甲、乙两辆功率相等的汽车，如果在相等的时间内匀速通过的距离之比s甲：s乙=2：1，那么：（）A．两辆汽车的牵引力之F甲：F乙=1：2B．两辆汽车的牵引力之F甲：F乙=2：1C．两辆汽车做的功之比W甲：W乙=1：2D．两辆汽车做的功之比W甲：W乙=2：112．“节能减排，从我做起”，小吴同学养成了随手断开家中暂时可以不用的用电器的习惯．当他断开一个用电器后，家庭电路中不变化的物理量是（）A．总电流 B．总电压C．总电阻D．总功率13．测量灯泡的额定功率的实验中，小明所设计的如图所示电路中（R阻值已知），在无电压表的情况下也能测出已知额定电压灯泡的额定功率的是（）A． B． C． D．三、画图题（每题2分，共4分）14.在图中，有两根导线尚未接入电路，请用笔画线代替导线补上．补上后要求：闭合电键，当滑动变阻器的滑片P向右移时，电压表和电流表示数均变大．15.请在如图的方框内设计一个伏安法测小灯泡电功率的电路图，并将实物图连接完整。

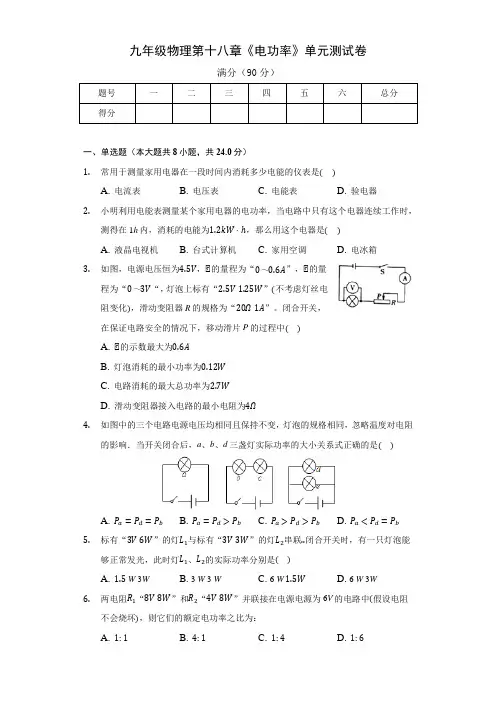

九年级物理第十八章《电功率》单元测试卷满分（90分）题号一二三四五六总分得分一、单选题（本大题共8小题，共24.0分）1.常用于测量家用电器在一段时间内消耗多少电能的仪表是()A. 电流表B. 电压表C. 电能表D. 验电器2.小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2kW⋅ℎ，那么用这个电器是()A. 液晶电视机B. 台式计算机C. 家用空调D. 电冰箱3.如图，电源电压恒为4.5V，Ⓐ的量程为“0～0.6A”，Ⓐ的量程为“0～3V“，灯泡上标有“2.5V1.25W”(不考虑灯丝电阻变化)，滑动变阻器R的规格为“20Ω1A”。

闭合开关，在保证电路安全的情况下，移动滑片P的过程中()A. Ⓐ的示数最大为0.6AB. 灯泡消耗的最小功率为0.12WC. 电路消耗的最大总功率为2.7WD. 滑动变阻器接入电路的最小电阻为4Ω4.如图中的三个电路电源电压均相同且保持不变，灯泡的规格相同，忽略温度对电阻的影响．当开关闭合后，a、b、d三盏灯实际功率的大小关系式正确的是()A. P a=P d=P bB. P a=P d>P bC. P a>P d>P bD. P a<P d=P b5.标有“3V6W”的灯L1与标有“3V3W”的灯L2串联..闭合开关时，有一只灯泡能够正常发光，此时灯L1、L2的实际功率分别是()A. 1.5W 3WB. 3 W 3 WC. 6 W1.5WD. 6 W 3W6.两电阻R1“8V8W”和R2“4V8W”并联接在电源电源为6V的电路中(假设电阻不会烧坏)，则它们的额定电功率之比为：A. 1:1B. 4:1C. 1:4D. 1:67.四只相同的灯泡分成两组，两只灯泡并联，两只灯泡串联，分别接上电压相同的电源，如果这两组灯泡消耗的电能相等，则串联通电时间是并联通电时间的()A. 8倍B. 4倍C. 2倍D. 0.5倍8.在国际单位制中，电功的单位是()A. 伏特B. 安培C. 焦耳D. 欧姆二、填空题（本大题共7小题，共15.0分）9.某品牌手机充电宝，上面标有电压为5V，容量为12000mA⋅ℎ，它充满电后，可以储存的电能是______J，在充电过程中，将电能转化为______能储存。

人教版九年级物理第十八章电功率单元测试卷(含答案)一、选择题 (每小题 3 分，共 27分)1．如图所示的用电器中，工作时主要将电能转化为机械能的是 ( )A ．电熨斗B ．洗衣机D．电水壶 D ．电烙铁2．将两盏分别标有“6 V 3 W”和“6 V 9 W”字样的小灯泡 L1和 L2，串联后接入电压为的电路中，设灯泡电阻不变．下列说法中正确的是 ( )A．两灯均能正常发光B．两灯额定电流相同C． L 1的实际功率比 L2 小D．L1 的亮度比 L2 大 3．电炉通电一段时间后，电炉丝热得发红，而与电炉丝相连的导线却几乎不发热，这主要是因为 ( )A．通过导线的电流大于通过电炉丝的电流 B．导线的电阻远大于电炉丝的电阻C．通过导线的电流小于通过电炉丝的电流D．导线的电阻远小于电炉丝的电阻4．下列情况中不属于防止电热危害的是( )A．电视机的后盖有许多孔B．电脑机箱内有小风扇C．电动机外壳有许多散热片D．家电长时间停用，隔一段时间应通电一次 5．下列关于电功率的几种说法中，正确的是( )A．额定电压高的用电器比额定电压低的用电器的功率大 B．电阻小的用电器，功率一定大C．额定电压不同而电阻相同的电热器的额定功率肯定不同D ．额定电压不同而电阻相同的电热器的实际功率肯定相同6．将阻值为 10 Ω的电阻丝接在电源两端，通电 10 min ，电流所做的功是 2.16 ×103 J ，若将 阻值为 5 Ω的电阻丝接入同一电源两端，通电 20 min ，则电流做功为 ( )A ．2.16 ×103 JB ．1.25 ×103 J D ． 6.0 ×103 J D ． 8.64 ×103 J 7． 3 月初，小明家中的电能表示数为 所示，下列说法正确的是 ( )A ．电能表是测量用电器消耗电功率的仪表B ．小明家 3 月初至 4月初消耗的电能是 1 200 kW h ·C ．这个电能表的标定电流为 20 AD ．若电能表转盘在 5 min 内转过 80转，则此时工作的用电器的总功率为8．如图甲是小灯泡 L 和电阻 R 的电流随电压变化图象，将它们按图乙所示接入电路中，已 知电源电压是 2 V ，则下列结论错误的是 ( ) A ．只闭合开关 S ，电路消耗的功率是 1 W B ．闭合 S 、 S 1，电流表示数为 0.7 A C ．闭合 S 、 S 1，电路消耗的总功率是 1.4 W D ．闭合 S 、 S 1,20 s 电路消耗的电能是 20 J9．如图所示，为 “探究电流通过导体时产生的热量与什么因素有关 正确的是 ( )A ．闭合开关 S 1、 S 2，通过三根电阻丝的电流相同B ．先闭合开关 S 1，再闭合开关 S 2，电流表示数保持不变，电能表的部分参数及 4 月初的示数如图8 kW ”的实验电路，以下说法C．先闭合开关 S1，再闭合开关 S2，通过右容器中电阻丝的电流变小D．闭合开关 S1、 S2一段时间后，右边 U 形管内的液面比左边 U 形管内的液面高二、填空题（每空 2 分，共 42分）10．家庭中测量所用电能多少的仪器是____ 表，当标有“220 V 11 W”字样的节能灯正常工作时，两端的电压为___ V ，通过的电流为____ A.11．某电水壶工作2 min ，使图示电能表的转盘转过 150 r，则电水壶消耗的电能为kW ·h，电功率为kW ，这些电能可供一只“220 V 10 W”的节能灯正常工作h.12．家庭电路两端的电压为___ V ；家庭中常用的电饭锅和家用电灯是（选填“串”或“并”联）的；若电饭锅的额定功率是 800 W，则正常工作 15 min，消耗了__________________________________________________________________ kW·h 的电能．13．电热器是利用电流的_____ 来工作的．某发热元件的阻值为 420 Ω，通过的电流为1 A ，通电 10 min 产生的热量是_______ J ，这些热量能使2 kg 的冷水温度升高_____ ℃.［水的比热容为 4.2 ×103 J/（kg ℃·）］ 14．某型号电饭煲有加热和保温功能，如图甲所示为其内部电路原理图，当开关S 接触点 1时，该电饭煲处于____ （选填“保温”或“加热”状）态；如图乙是该电饭煲工作时电功率与时间的关系图象，则图中阴影部分面积表示的物理量是_ ，其大小为_________ .15．如图所示为甲、 乙两个灯泡的 I-U 图象，现把两个灯泡串联， 当乙灯两端电压为 3 V 时，甲灯两端电压为 __ V ，甲灯消耗的功率为 __ W ；若把两灯并联在 3 V 电源上，他们的总电阻为 __ Ω.16．如图甲和乙是研究 “电热大小与哪些因素有关 ”的实验装置． 通电后，若要比较电阻丝产关系的实验装置．三、实验探究题 （每空 2 分，每图 2 分，共 22分）17．如图所示的实验装置中，三个相同的烧瓶 A 、B 、C 内部都盛有质量和初温均相等的液体，其中， A 、B 烧瓶中装的是煤油， C 瓶中装的是水， A 、B 、C 瓶中电阻丝的阻值分别为R A 、R B 、R C ，且 R A <R B ＝ R C .（假设实验中没有任何热损失 ）（1） 小明用该装置探究 “电流通过导体产生的热量与电阻大小的关系 ”，他应该观察比较______ 两瓶中温度计的示数变化情况，其中 瓶中的液体温度升高得更快一些． （2）小红用该装置完成 “比较水和煤油吸热升温的情况 ”的实验，她应该观察比较 ______ 、 C 两生热量的多与少，只需比较与之相连的 U 形管中甲是探究电热与_______ 关系的实验装置．乙是探究电热与瓶中温度计的示数变化情况，实验中水和煤油吸热的多少是通过____ （选填“温度计示数”或“加热时间”来）反映的．该实验中装有（选填“水”或“煤油”的）烧瓶中温度计示数变化较大．18．王同学想测量额定电压是 2.5 V 的小灯泡的额定功率，他使用了三节新干电池、“ 20Ω1 A ”的滑动变阻器、电压表、电流表、开关和若干导线，连接了如图甲所示的电路．(1)闭合开关前，滑动变阻器的滑片应该滑动到最(选填“左”或“右”端)．(2)他闭合开关后，又立即断开了开关，否则会损坏____ (选填“灯泡”“电流表”或“电压表”．)(3)他检查电路，发现一处连接错误，只改变了一根导线的连接就将电路修改正确，请你在错误的导线上打“×，”并补画上正确的连线．(4)_____________________________________________________________ 实验中，他调节滑动变阻器的滑片，使电压表的示数从 1.5 V 变化到 3 V ，画出了如图乙所示的图象，由于灯丝的电阻随温度升高而增大，则可以判断图象的横坐标为_______________________________________________________________________ ( 选填“电压”或“电流”．)(5)_______________________________________________________________ 当电压表示数为 2.5 V 时，电流表的示数如图丙所示，则小灯泡的额定功率是_____(6)取下小灯泡，将阻值为 5 Ω、10 Ω、15 Ω的三个定值电阻分别接入电路中原小灯泡位置，可利用该电路探究“电压一定时，电流与电阻的关系”．控制电压一定时，不可以选取的电压值是.A．1.5 V B．2 VD．2.5 V D．3 V 四、计算题 (9 分 )19．如图甲是小红家里具有加热和保温功能的电热饮水机，其电路图如图乙所示，S1 为温控开关，额定电压为 220 V ，加热功率为 500 W ，保温功率为 60 W ，R1、R2均为加热电阻丝( 假设电阻不变 )．(1)求电阻丝 R1 的阻值．(2) 某一次小红家中只使用了饮水机，在加热状态下她观察到电能表上的指示灯在 5 min 内闪烁了 54 次，她家电能表上标有“1 600 imp/(kW ·h的) ”字样，此时，饮水机的实际功率和实际电压是多少？参考答案、 1-5 BDDDC 6-9 DCDC 、 10. 电能 220 0.05 11. 0.05 1.5 5 12. 220 并 0.2 13. 热效应 252 000 30 14. 加热 电功 4.8 × 150J 15. 2 0.8 316. 液面高低变化 电阻 电流 三、 17. (1)A 、 B B (2)B 加热时间 煤油 18. (1)右 (2)电压表 (3)如图所示(4)电流(5)0.7 W (6)A 四、 19. 解： (1)饮水机保温时电路为 R 2的简单电路，饮水机加热时 R 1与 R 2并联，因电路 的总功率等于各用电器功率之和， 所以加热时电阻丝 R 1的电功率 P 1＝P 加热－P 保温＝500 W －60 W ＝440 W ，因并联电路中各支路两端的电压相等，所以由 P ＝U R 可得，电阻 R 1的阻值 R 1＝UP12＝(242400 V W)2＝110 Ω；54 W(2)5 min 消耗的电能 W ＝1 600 kW·h＝1.215 × 15 0J ，加热状态下的实际功率 P 实际＝ t1.251×56×01s5 0J ＝405 W ，加热状态下的总电阻 R 总＝P U 2 ＝(252000 V W )2＝4584 Ω，实际电压 U实际＝5× 60 sP 加热 500 W 5P 实际R 总＝ 405 W ×4584 Ω＝198 V ．。

人教版九年级物理全一册《第十八章电功率》章节练习题-带答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示，下列用电器主要利用电流的热效应工作的是（）A．电热水壶B．电风扇C．洗衣机D．抽油烟机2．如图所示电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器.闭合开关S后，滑动变阻器滑片P 自a向b移动的过程中，下列说法正确的是（）A．电压表V1的示数不变B．电流表A的示数变小C．电路消耗的总功率变小D．电压表V2的示数与电流表A的示数之比变小3．将标有“2.5V 0.3A”字样的灯泡甲和“3.8V 0.3A”字样的灯泡乙，分别串联和并联后，接在电压为2.5V的电源两端，不考虑温度对灯丝电阻的影响。

下列说法中正确的是（）A．串联时，甲、乙两灯都能正常发光B．串联时，甲灯比乙灯亮C．并联时，通过甲、乙两灯的电流相等D．并联时，甲灯比乙灯亮4．如图是小英家的电能表表盘示意图，她断开其它用电器，只将电饭煲单独接入电路中正常工作1min，发现电能表转盘转过10r。

下列说法正确的是（）A．电能表是测量电流的仪表B．电能表允许通过的最大电流是10AC．电能表表盘示数为10226kW•h D．电饭煲正常工作10min，消耗电能6×105J 5．如图所示，只闭合开关S时灯L1的功率为16W；断开开关S，闭合S1、S2时，灯L1的功率为25W。

已知电源电压不变，且灯丝电阻不受温度的影响。

则L1、L2两灯灯丝电阻之比是（）A．1∶4 B．4∶3 C．3∶4 D．4∶16．图甲是一款能自动变形、万向行走的坦克玩具，其简化电路如图乙所示.该玩具的电源电压为4.5V，闭合开关后，“0.5V 0.2W”的指示灯正常发光，线圈电阻为0.5Ω的电动机正常工作，则（）A．指示灯的灯丝电阻为0.8ΩB．电动机的发热功率为1.6WC．电动机的额定功率为 0.08W D．电路的总功率为1.8W7．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图象如图乙所示，下列说法中错误的是（）A．电源电压为6V B．该电路的最大功率为3.6WC．P在b端时，电阻R1的功率为0.1W D．P在b端时，该电路的总功率为0.5W8．某型号电饭煲有加热和保温功能，图甲所示为其内部电路原理图，图乙是该电饭煲工作时电功率与时间的关系图像，关于电饭煲工作时下列说法中正确的是（）A．开关S接触点2时，电饭煲处于加热状态B．开关S接触点1时，电饭煲处于保温状态C．电饭煲处于加热状态时的功率是800WD．保温状态下电饭煲1min消耗200J的电能二、填空题9．如图所示电能表，表盘上标有600revs/（kW⋅h）的字样。

九年级物理第十八章电功率单元测试题一、选择题1．下列用电器中不属于电热器的是（ ）A ．电暖器B ．电水壶C ．电炉D ．电风扇2．小明正常使用的手电筒灯泡忽然坏了，他马上买了一只新灯泡换上，通电后发现新灯泡的亮度比原来的灯泡暗 了许多。

以下的猜想正确的是（ ）A ．新灯泡的额定功率比旧灯泡的额定功率大B ．新灯泡的额定电压比旧灯泡的额定电压小C ．新灯泡的实际功率比旧灯泡的额定功率小D ．新灯泡的实际功率比旧灯泡的实际功率大3．某国产新款智能手机，支持最新的超级快充技术。

该手机在通过超级快充模式充电时，消耗的功率为40W ，充电器输出电压为 10V ，则充电电流为（A ．0.25AB ．1A 4. 分别标有“8 V4 W ”和“16 V16 W ”的两个小灯泡，串联后接在电路中，为使其中一个恰能正常发光且保证电路 ）C ．4AD ．5A安全，加在电路两端的电压应是（）A ．8 VB ．24 VC ．18 VD ．16 V5.将“6V 3W ”、“12V 24W ”和“6V 6W ”三个灯泡串联起来，接在可调的电源两端，使其中一个灯泡正常发光， 其它灯泡两端电压不超过额定电压，则下列说法正确的是（） A. 电源电压是 24VB. 电路的总电流是 2A D. 电路的总功率是 33WC. 电路的总功率是 6W 6．如图所示，电源电压恒为 10V ，闭合开关 S ，当滑动变阻器的阻值为 10Ω时，电压表的示数为 8V ，此时电动机 正常工作。

若电动机内部线圈的电阻为 2Ω，则通电 1min 电流通过电动机内部线圈产生的热量是（ ）A ．4.8JB ．120JC ．1920 JD ．3000J7．电能表是测量用电器消耗电能的仪表，小华想验证他家电能表表盘上标注的每千瓦时的转数是否准确，于是， 他将标有“220V 3A ”的用电器单独接入电路中，当该用电器正常工作 5min 后，电能表的转盘正好转了 110r 则该电 能表每千瓦时的实际转数应是（A ．2400rB ．2000rC ．1500r 8．小琳同学在“探究影响电灯亮度的因素”时，用甲、乙两个小灯泡连成如图所示的电路．闭合开关 S 后，甲、 ）D ．1200r乙两灯均正常发光，但甲灯亮度比乙灯亮度大．下列说法正确的是（ ）A ．两灯均正常发光时，甲灯的电阻小于乙灯的电阻B ．两灯均正常发光时，甲灯的功率等于乙灯的功率C ．若将两灯位置对换，则乙灯的亮度比甲灯亮度大D ．如果将两灯串联在该电源上，甲灯的亮度仍然会大于乙灯的亮度9．如图所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变。

人教版九年级物理第十八章《电功率》单元测试题及答案题号一二三四总分得分（满分：100分时间：60分钟）一、选择题（每小题3分，共36分）1.下列家用电器，利用电流的热效应工作的是（）A.洗衣机B.电视机C.电冰箱D.电饭煲2.电炉通电一段时间后，电炉丝热得发红，而与电炉丝相连的导线几乎不发热，这主要是因为（）A.通过导线的电流大于通过电炉丝的电流B.导线的电阻远大于电炉丝的电阻C.通过导线的电流小于通过电炉丝的电流D.导线的电阻远小于电炉丝的电阻3.电能表可以直接测量（）A.电流通过用电器所做的功B.电路两端的电压C.电路中的电流D.用电器消耗的电功率4.家用空调正常工作时的电功率最接近（）A.1000WB.100WC.10WD.1W5.小红在做“探究串联电路电压的规律”实验时，连好了如图3所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A.灯泡L2发生了断路B.灯泡L2发生了短路C.由于灯泡L2的电阻较大，其实际功率较小D.由于灯泡L2的电阻较小，其实际功率较小6.如图5所示电路，电源电压为12V且保持不变。

闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为60J。

则下列结果正确的是（）A.电路中的最小电流为1.5AB.滑片P在中点时，9s内滑动变阻器R消耗的电能为60JC.R先后两次消耗的电功率之比为8﹕9D.R1先后两次消耗的电功率之比为4﹕37.如图所示，为“探究电流通过导体时产生的热量与什么因素有关”的实验电路，以下说法正确的是（）A.闭合开关S1、S2，通过三根电阻丝的电流相同B.先闭合开关S1，再闭合开关S2，电流表示数保持不变C.先闭合开关S1，再闭合开关S2，通过右容器中电阻丝的电流变小D.闭合开关S1、S2一段时间后，右边U形管内的液面比左边U形管内的液面高8.如图所示，电源电压保持不变，灯L标有“6V 0.6W”字样，不考虑温度对灯丝电阻的影响，闭合开关S，当滑动变阻器的滑片P移动到中点时，灯L正常发光，电压表示数为4V，当滑片P移到最大阻值时，灯L与滑动变阻器的电功率之比为（）A.4：3B.3：4C.3：2D.2：39.如图9所示，电源电压恒为5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“3V 1.8W”字样。

人教版九年级物理全一册《第十八章电功率》单元测试题-附答案知识点梳理电流的热效应：电流通过导体，导体会发热探究影响电热的因素焦耳 定律内容：电流通过导体产生的热量跟电流的二次 方成正比,跟导体的电阻成正比，跟通电时间成正比公式______测量小原理:—灯泡的电功率电功率 生活 用电电能和电功电功常用单位:千瓦时,符号是kW・h计量工具：电能表C电流所做的功:W=UIt物理意义:表示电流做功的快慢电功率定义：电功与时间之比公式:地普一额定功率:用电器额定电压下工作的电功率一、选择题Wr 练习题2. 灯泡屋“220V 40W ”和L? "UOV 40W",若都在各自的额定电压下使说法正确的是（）A. L ］比L2亮B.屋比L2暗C. 一样亮D.无法确定3. 如图所示，电源电压恒定不变，当S 闭合,滑动变阻器的滑片向右移动过程中，下列说法正确的是（ ）A.灯泡变亮，电压表读数变大B.灯泡变暗，电压表读数变小C.电路总功率变大，电压表读数变小D.灯泡功率变小，电压表读数变大4.李芳家的电能表表盘如图，关于其技术参数的说法错误的是（）kWhDDS425型单相电子式电能表•脉冲220V 10(40)A 50Hz 3000r/ (kW h)A.适用的电路电压为220VB.该电表应该在50Hz 的电路中工作0 7 3 2 5 0C.电路已消耗的电能是73256kW・hD.转盘每转3000圈，电路中消耗的电能为IkW-h5.如图所示是额定电压为6V 的灯泡L 的I-U 关系图像。

结合图像分析，下列说法正确的是（ ）0.50.40.30.20.10 1.2 2.4 3.6 4.8 6.0 tT/VA. 通过灯泡L 的电流与其两端的电压成正比B. 当通过灯泡L 的电流为0. 3A 时，其额定功率为0. 72WC. 将这样两个完全相同的灯泡L 串联在2. 4V 的电源两端，电路的总功率为0.24WD. 将灯泡L 和18 Q 的定值电阻并联在3. 6V 的电源两端，电路的总电阻为6Q6.如图甲所示为一个超声波加湿器，图乙是其内部湿度监测装置的简化电路图。

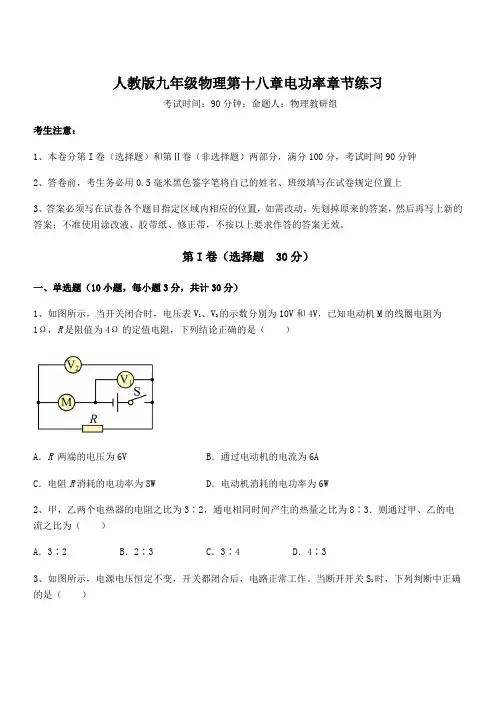

人教版九年级物理第十八章电功率章节练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示，当开关闭合时，电压表V1、V2的示数分别为10V和4V，已知电动机M的线圈电阻为1Ω，R是阻值为4Ω的定值电阻，下列结论正确的是（）A．R两端的电压为6V B．通过电动机的电流为6AC．电阻R消耗的电功率为8W D．电动机消耗的电功率为6W2、甲，乙两个电热器的电阻之比为3∶2，通电相同时间产生的热量之比为8∶3．则通过甲、乙的电流之比为（）A．3∶2 B．2∶3 C．3∶4 D．4∶33、如图所示，电源电压恒定不变，开关都闭合后，电路正常工作。

当断开开关S1时，下列判断中正确的是（）A．电流表示数变大B．电压表示数变大C．电路的总电阻变小D．电路的总功率变小4、如题图甲所示，电源电压恒为3V，灯泡L标有“2.5V”，滑动变阻器R标有“10Ω 1A”的字样，灯泡L的I-U图线如图乙所示，闭合开关S，在电路安全的情况下，下列说法不正确．．．的是（）A．滑片P向右移动的过程中，电压表示数变小B．滑片P向左移动的过程中，灯丝电阻变大C．滑片P处于b端时，电压表示数为1.5VD．灯泡正常发光时，电路总电功率为0.75W5、下列用电器正常工作时，在相同的时间内产生热量最多的是（）A．“220V 60W”的电风扇B．“220V 60W”日光灯C．“220V 60W”的电热器D．一样多6、如图甲所示，电源电压保持不变，R1是定值电阻，小灯泡L的额定电压是6V且灯丝电阻不随温度变化。
