液化烃球罐区仪表自控专业作业指导书

液化烃球罐区工艺专业作业指导书
1.1 资料收集
负责球罐（区）工艺设计资料的查验以及现场检查。

并根据工作需要收集部分资料如下：
1.1.1 收集工艺相关概况性文件或电子版工艺技术规程中的工艺部分。

1.1.2 工艺设备分类统计台帐。

1.1.3 收集液化烃球罐第一道法兰堵漏卡具配置台帐及存放位置相关资料（现场检查实物，电子版存档）。

1.2 现场检查
1.2.1 球罐的工艺及设施现场检查应尽可能扩大检查范围，对每个罐区、同批建设球罐，同一规格的至少抽查1台，且不少于50%。

重点关注安全阀出口管线配置及气体流向、进出球罐相关工艺管线的配置情况、管线的支撑情况。

检查储罐安全阀配置是否满足规范要求，检查安全阀的
数量、安装方式的合规性。

1.2.2 检查球罐区专用工艺机泵配置情况，机泵是否有盘车记录、现场的运行情况等。

1.2.3 检查现场工艺管线标识是否明白完整，各物料的来源及去向等。

1.2.4 检查现场堵漏卡具配置是否满足堵漏需求，必要时要求操作示范。

1.2.5 收集注水系统详细说明，包括：注水系统流程，注水口位置、注水口及接管大小、注水泵参数、注水泵位置、注水管位置等详细说明；提供注水操作程序；提供紧急事故演练注水口出水时间；在注水时是否考虑了与紧急切断阀的匹配操作问题。

1.2.6 检查切水系统配置情况。

1.2.7 安全检查表填写
和企业工艺相关专业共同完成检查表。

建议在看完现场后完成，要求每个独立的罐区填写一份。

液化烃储罐区工艺安全检查表
检查人：现场配合人员：电话。

液化烃球罐区仪表自控专业作业指导书1.1 资料收集负责球罐（区）自控仪表系统设计资料的查验以及现场检查，是否按照要求进行检测检验等。

并根据工作需要收集部分资料如下：1.1.1 收集自控相关概况（或总体设计说明书中的自控部分）。

如果没有相关设计文件的电子板，要求企业作概况性描述。

1.1.2 收集带控制的工艺流程图（PID图）、安全监测控制及报警系统布置图（液化烃球罐区可燃气体检测报警探头分布图、工业电视摄像头配置图）。

1.1.3 收集查看仪表规格书（需要与现场仪表对应，即现状仪表的规格书）1.1.4 收集控制系统的逻辑图或者因果表（电子版资料，如果没有，要原件供检查，并收集复印件）。

1.1.5 收集控制系统及控制仪表设备清单或台帐的电子版资料。

1.1.6 检查液位计、温度计、压力表、变送器台帐、检测调试记录及报告、标定台帐。

1.1.7 收集可燃气体检测报警仪检测台帐及部分检测报告复印件。

1.2 现场检查1.2.1 球罐的自控设施现场检查应尽可能扩大检查范围，对每个罐区、同批建设球罐，同一规格的至少抽查1台，且不少于50%。

重点查看自控系统的配置情况。

包括液位计、压力变送器、温度计数量及选型、安装位置，联锁配置是否合理等参数。

1.2.2 检查罐区内控制电缆敷设情况，位于防火堤外还是内部？埋地还是桥架敷设，是否采用阻燃电缆等。

1.2.3 询问现场工艺人员，检查紧急切断阀的配置情况是否能够满足工艺及应急的要求，如果紧急切断阀采用电动阀，了解是否采用UPS供电。

1.2.4 安全检查表填写和企业自控相关专业共同完成检查表。

建议在看完现场后完成，要求每个独立的罐区填写一份。

液化烃储罐区自控安全检查表检查人：现场配合人员：电话1.3 文字要求负责提供企业液化烃球罐区的自控概况，基本内容如下：该球罐区采用了DCS/PLC/ 控制系统来完成数据的采集/存储/计算/控制/ 等功能。

球罐设套液位计，现场指示采用玻璃管（板）/磁翻板/液位计。

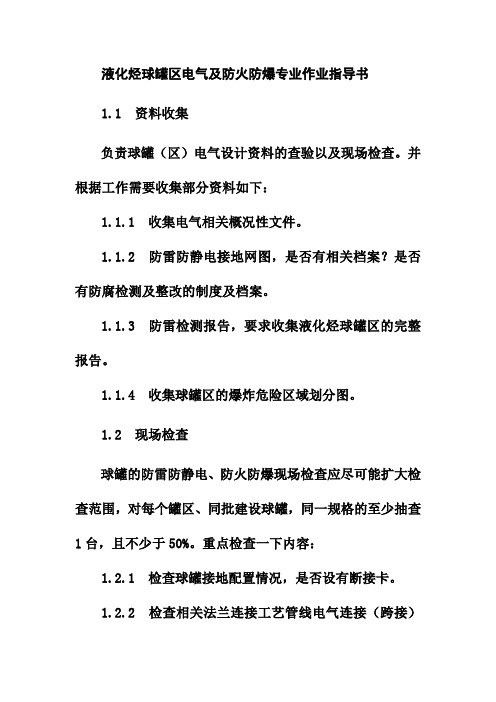

液化烃球罐区电气及防火防爆专业作业指导书1.1 资料收集负责球罐（区）电气设计资料的查验以及现场检查。

并根据工作需要收集部分资料如下：1.1.1 收集电气相关概况性文件。

1.1.2 防雷防静电接地网图，是否有相关档案？是否有防腐检测及整改的制度及档案。

1.1.3 防雷检测报告，要求收集液化烃球罐区的完整报告。

1.1.4 收集球罐区的爆炸危险区域划分图。

1.2 现场检查球罐的防雷防静电、防火防爆现场检查应尽可能扩大检查范围，对每个罐区、同批建设球罐，同一规格的至少抽查1台，且不少于50%。

重点检查一下内容：1.2.1 检查球罐接地配置情况，是否设有断接卡。

1.2.2 检查相关法兰连接工艺管线电气连接（跨接）情况。

1.2.3 检查罐区内的电气防爆情况，重点配电箱、电缆桥架接头密封情况、用电设备与电联连接处的密封情况、照明灯具的防爆情况及电缆密封情况等。

1.2.4 检查罐区相关防火防爆情况，如泵棚（房）、附近的电缆沟等。

1.2.5 安全检查表填写和企业电气相关专业共同完成检查表。

建议在看完现场后完成，要求每个独立的罐区填写一份。

液化烃储罐区电气安全检查表检查人：现场配合人员：电话1.3 文字要求液化烃球罐区的防雷防静电概况，基本内容如下：球罐区内的电气设施是/否均防爆，有台不防爆，采取了措施。

球罐区设置接地网/单独设接地体，罐区的所有电气设备、工艺管线、防静电措施是/否均与接地网相连，或者设单独设接地体。

是/否采用保护接零并重复接地，接地网/单独设接地体的接地电阻不大于Ω。

每个球罐设有处（设有处）接地引下线，是/否设断接卡（直接用螺栓连接在支柱的接地板上/焊接在支柱上并设断接卡），每年由防雷中心/ 进行检测，检测结果为合格。

不合格的是 / 否及时进行整改并复检合格。

罐区是 / 否设置消除人体静电装置。

扶梯入口处是 / 否设置消除人体静电装置。

相关法兰连接工艺管线，四根螺栓的是 / 否均做了电气连接（跨接）。

液化烃球罐区安全管理现场检查作业指导书1.1 资料收集负责球罐区管理资料的查验以及现场检查，根据工作需要收集部分资料如下：1.1.1 应急预案电子版资料，以及其演练记录。

收集部分关于球罐的演练记录的复印件或电子版资料（最近三次）。

检查应急预案的备案情况。

1.1.2 液化烃球罐区的安全管理机构设置及人员配置情况说明。

收集电子版资料。

1.1.3 液化烃球罐区的主要负责人、安全管理人员资格证书复印件。

1.1.4 与液化烃球罐区有关的应急组织及人员配置情况说明。

收集电子版资料。

1.1.5 液化烃球罐区相关的安全教育、培训情况台帐、操作人员上岗证（原件现场检查，收集部分复印件供存档）。

1.1.6 岗位安全生产责任制（原件现场检查，收集电子版文件存档）。

1.1.7 安全生产管理规章制度（原件现场检查，收集电子版文件存档）。

1.1.8 操作规程（原件现场检查，收集电子版文件存档）。

1.1.9 交接班制、安全防火制、巡回检查制（车间领导、技术员、操作人员）、设备的技术检验和维修制度（原件现场检查，收集电子版文件存档）。

1.1.10 运行记录（现场检查设备运行、交接班记录、生产指令原件）。

1.1.11 作业票相关制度及记录（现场检查用火、进入受限空间作业、高处作业、临时用电等制度、记录原件）。

1.1.12 安全检查及整改制度及记录、关键装置要害部位管理规定、事故管理规定、隐患治理管理规定（原件现场检查，收集电子版文件存档）。

1.1.13 承包商HSE安全管理制度。

收集电子版资料。

14 罐区的门禁管理制度，检修作业方案、风险评估、安全措施、应急预案、直接作业环节监护人培训记录（原件现场检查）。

1.1.14 罐区检修倒空置换方案、投用方案（现场检查原件）。

1.1.15 车间工艺卡片（现场检查原件）。

1.2 现场检查现场运行管理以一个独立的管理单位为单元，如果一个企业有多个球罐区，分作若干个独立的管理单位，则可能管理理念不同、方法不同、效果也不同，应分别检查。

庆华集团新疆和丰能源化工有限公司5万吨/年非常规能源综合加工运用项目仪器仪表作业指导书2023年9月21日目录第一节平常巡检及维护作业指导书............................................................. 错误!未定义书签。

第二节锅炉热电偶检修作业指导书............................................................. 错误!未定义书签。

第三节锅炉给水调节阀的检修作业指导书................................................. 错误!未定义书签。

第四节锅炉液位计检修作业指导书............................................................. 错误!未定义书签。

第五节压力表或铂电阻的检修作业指导书................................................. 错误!未定义书签。

第六节焦油槽雷达液位计检修作业指导书................................................. 错误!未定义书签。

第七节焦油槽液位自调阀门检修作业指导书............................................. 错误!未定义书签。

第八节泵出口锥形流量计检修作业指导书................................................. 错误!未定义书签。

第九节控制站卡件故障检修作业指导书..................................................... 错误!未定义书签。

第十节DCS操作站电脑更换作业指导书 .................................................... 错误!未定义书签。

中国石化安号附件液化烃球罐区安全检查作业指导书1. 概述本文档旨在指导中国石化安号附件液化烃球罐区的安全检查作业，并提供相关规范和注意事项。

该作业指导书适用于所有参与液化烃球罐区安全检查的工作人员。

2. 作业准备在进行液化烃球罐区安全检查之前，工作人员需要进行以下准备工作：•确定检查范围和目标•验证安全装备的完好性•完善个人防护装备，并确保其正常运行•协调与球罐区相关单位的工作安排3. 安全检查步骤3.1. 第一步：检查环境安全在进入液化烃球罐区之前，必须确保环境安全。

以下是相关步骤：1.检查气象条件，是否存在有害气体泄漏的风险。

2.检查球罐区周围的火警和爆炸风险。

3.检查球罐区出入口的安全控制措施。

3.2. 第二步：检查球罐及相关设备对球罐及其相关设备进行细致的检查，包括以下方面：1.球罐壁和底部的检查，包括裂纹、渗漏、腐蚀等情况。

2.检查球罐附件设备，如进出口管道、阀门、加热装置等。

3.检查球罐支撑结构的稳定性和安全性。

3.3. 第三步：检查安全防护设备检查液化烃球罐区的安全防护设备，确保其可靠性和有效性：1.灭火器和泡沫系统的检查、测试和保养。

2.确认火警报警系统和气体检测系统的正常运行。

3.检查应急照明和通风系统。

3.4. 第四步：人员行为控制检查检查人员行为控制措施，确保人员在球罐区内的行为符合安全要求：1.检查人员是否佩戴适当的个人防护装备。

2.检查人员是否遵守禁止吸烟、禁止携带易燃物品等规定。

3.检查人员是否按照规定的通行路线和流程行动。

4. 安全检查记录与报告在进行安全检查过程中，记录和报告是必不可少的。

以下是相关事项：1.准备检查表格，记录检查的每一步骤和结果。

2.将安全检查记录反馈给相关部门和人员。

3.编写安全检查报告，包括问题、风险和建议。

5. 附录•安全检查表格模板•液化烃球罐区安全管理规范•个人防护装备规范以上是《中国石化安号附件液化烃球罐区安全检查作业指导书》的内容，旨在指导和规范液化烃球罐区的安全检查工作。

液化姪球罐区安全技术管理规定中国石化集团公司2010年7月17日目录1总则 (1)2术语 (1)3选址及平面布置 (2)3」库址选择 (2)3.2罐组 (2)3.3消防道路 (2)4设计要求 (2)4.1 一般耍求 (2)4.2设备材质 (3)4.3工艺要求 (3)4.4仪表自控 (5)4.5安全监控系统 (7)4.6电气及防雷防静电 (7)4.7消防 (8)5运行管理 (10)5.1检测制度 (10)5.2检查、维护制度 (10)6附则 (13)1总则1.1为了规范液化绘球罐区及球罐的安全的设计、运行管理，防范重大特大事故的发生，特制定本规定。

1.2木规定适用于中国石化集团公司所属企业（以下简称企业）液化桂球罐的安全设计和运行管理，卧式液化婭储罐参照本规定执行。

1.3液化姪球罐区及球罐的安全的设计、运行管理除执行本规定外，尚应符合国家和行业现行有关标准规范及中国石化集团公司相关技术和安全监督管理规定。

1.4液化桂球罐区建设项目必须符合国家和建设项目所在地区安全、职业卫生、消防和抗震减灾的有关法规利报批程序。

建设项目中安全、职业卫生、消防和抗震减灾技术措施和设备、设施，应与主体工程同时设计、同时施工、同时投产使用。

1.5已有液化炷球罐区及球罐的整改可以参照本规定，结合实际情况, 另行制订相应整改措施。

2术语21液化姪在15°C时，蒸气压大于O.IMPa的怪类液体及其他类似的液体，不包括液化天然气。

2.2紧急切断阀安装在球罐或者球罐进出口管道上，出现事故时，能够自动快速关闭的阀门。

该阀门应具有热动和手动关闭手段及遥控关闭手段。

2.3关闭吋间紧急切断阀靠液压或气压关闭时，由操作者开始动作至液流闭止所经历的时间，以秒（S）表示。

3选址及平面布置3.1库址选择液化绘球罐区的选址应严格执行GB50160《石油化工企业设计防火规范》。

在山区或丘陵地区的石油化工企业，其液化烧球罐区应避免布置在窝风地带。

液化烃球罐区安全技术管理规定1 总则1.1 为了规范液化烃球罐区及球罐的安全的设计、运行管理，防范重大特大事故的发生，特制定本规定。

1.2 本规定适用于淄博海益精细化工有限公司内部液化烃球罐的安全设计和运行管理，卧式液化烃储罐参照本规定执行。

1.3 液化烃球罐区及球罐的安全的设计、运行管理除执行本规定外，尚应符合国家和行业现行有关标准规范规定。

1.4 液化烃球罐区建设项目必须符合国家和建设项目所在地区安全、职业卫生、消防和抗震减灾的有关法规和报批程序。

建设项目中安全、职业卫生、消防和抗震减灾技术措施和设备、设施，应与主体工程同时设计、同时施工、同时投产使用。

1.5 已有液化烃球罐区及球罐的整改可以参照本规定，结合实际情况，另行制订相应整改措施。

2 术语2.1 液化烃在15℃时，蒸气压大于0.1MPa的烃类液体及其他类似的液体。

2.2 紧急切断阀安装在球罐或者球罐进出口管道上，出现事故时，能够自动快速关闭的阀门。

该阀门应具有热动和手动关闭手段及遥控关闭手段。

2.3 关闭时间紧急切断阀靠液压或气压关闭时，由操作者开始动作至液流闭止所经历的时间，以秒（s）表示。

3 选址及平面布置3.1 库址选择液化烃球罐区的选址应严格执行GB50160-2018《石油化工企业设计防火规范》。

在山区或丘陵地区的石油化工企业，其液化烃球罐区应避免布置在窝风地带。

3.2 罐组3.2.1 液化烃球罐组应设防火堤，防火堤不应高于0.6m。

防火堤的高度应考虑可燃气体（有毒气体）检测报警仪的安装高度。

3.2.2 液化烃球罐、可燃气体储罐和助燃气体储罐应分别成组布置。

甲B类可燃液体的压力储罐可与液化烃球罐同组布置。

3.2.3 球罐材质不能适应该罐组介质最低温度时不应布置在同一罐组内。

3.2.4 同一罐组内全压力式或半冷冻式储罐的个数不应多于12个。

3.3 消防道路3.3.1 液化烃罐组周边应设环形消防通道，路面宽度不小于6m的环形消防道路，且转弯半径不小于12m，净空高度不应小于5m。

L-CNG 站作业指导书二00 八年八月目录1.交接作业指导书 4-52.储罐手动增压作业指导书 8-113.卸车作业指导书 12-134.燃气报警系统作业指导书 14-155.燃气报警处理作业指导书 16-186.紧急切断系统作业指导书 19-207.紧急切断系统测试作业指导书 21-228.自控系统作业指导书 23-249.加臭系统作业指导书 25-2610.安防系统作业指导书 27-2911.消防系统作业指导书 30-3112.供气系统作业指导书 32-3313.空温气化器作业指导书 34-3514.涡轮流量计作业指导书 36-3715.皮膜调压器作业指导书 35-3616.升、降压调节阀作业指导书 38-3917.变送器作业指导书 40-4218.现场显示仪表作业指导书43-4519.安全阀作业指导书 46-4720．加液作业指导书48-5021.低温截止阀作业指导书 51-5222.站常温截止阀作业指导书 53-5423.站低温球阀作业指导书55-5624.顺序控制盘作业指导书 57-5825.安全阀操作作业指导书 59-6026.加气作业指导书 61-6227.燃气报警系统作业指导书 63-6428.自控显示系统维护操作作业指导书 65-6629.照明系统作业指导书 67-6830.皮膜调压器作业指导书 69-7031.涡轮流量计作业指导书 71-7232.运行仪表作业指导书 73-7433.高压配电柜作业指导书 75-7634.低压配电柜作业指导书 77-78交接作业指导书一、作业名称：场站交接指导二、作业关键控制点：资料、外观检查、现场检查、设备检验试车。

三、工具材料准备及安全防护设施配置：防静电工作服若干、万用电表一只、防爆对讲机4 只、绝缘手套2 副、绝缘胶鞋2 双。

四、主要的人员：交接双方负责人、技术员、记录员、设备操作员2 名、电工1 名五、作业气候、环境要求：施工（含扫尾工程）全部结束，场站内卫生整洁，无雷雨等恶劣气候。
