10千伏配电室规范

10kV及以下变电所设计规范GB50053－94主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1994年11月1日第一章总则第1.0.1条为使变电所设计做到保障人身安全、供电可靠、技术先进、经济合理和维护方便，确保设计质量，制订本规范。

第1.0.2条本规范适用于交流电压10kV及以下新建、扩建或改建工程的变电所设计。

第1.0.3条变电所设计应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，远近结合，以近期为主，适当考虑发展的可能。

第1.0.4条变电所设计应根据负荷性质、用电容量、工程特点、所址环境、地区供电条件和节约电能等因素，合理确定设计方案。

第1.0.5条变电所设计采用的设备和器材，应符合国家或行业的产品技术标准，并应优先选用技术先进、经济适用和节能的成套设备和定型产品，不得采用淘汰产品。

第1.0.6条10kV及以下变电所的设计，除应执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的规定。

第二章所址选择第2.0.1条变电所位置的选择，应根据下列要求经技术、经济比较确定：第2.0.2条一、接近负荷中心；第2.0.3条二、进出线方便；第2.0.4条三、接近电源侧；第2.0.5条四、设备运输方便；第2.0.6条五、不应设在有剧烈振动或高温的场所；第2.0.7条六、不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风向的下风侧；第2.0.8条七、不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻；第2.0.9条八、不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方，当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定；第2.0.10条九、不应设在地势低洼和可能积水的场所。

第2.0.11条装有可燃性油浸电力变压器的车间内变电所，不应设在三、四级耐火等级的建筑物内；当设在二级耐火等级的建筑物内时，建筑物应采取局部防火措施。

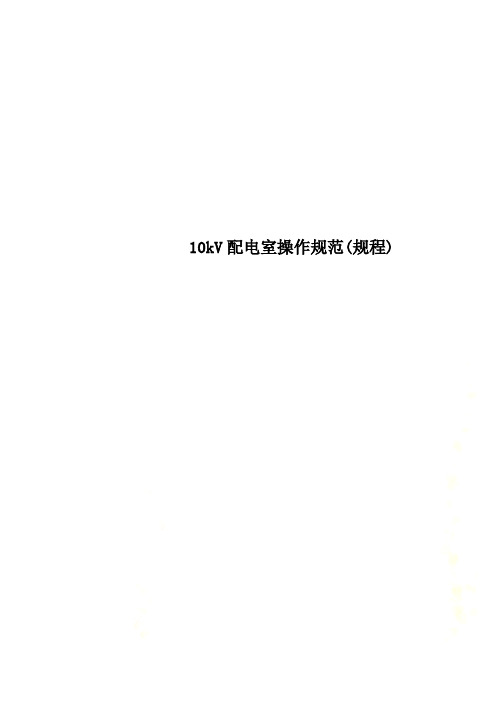

10kV配电室操作规范(规程)分享给大家10kV配电室操作规程第一章总则1.操作原则1.1禁止带负荷分合隔离开关。

1.2禁止带接地刀闸合闸送电。

1.3直流操作电源低于188伏（85%）或高于242伏（110%）时，不宜用电动装置停送电，可改为手动操作。

2.送电、停电的操作2.1送电：先依次将隔离开关合闸，再合断路器。

2.2停电：先将断路器分闸，再分开隔离开关，最后合上隔离接地刀闸。

3.停送电顺序3.1停电时：先停各馈出柜，再停电源柜。

3.2送电时：先送电源柜，再依次送各馈出柜。

4.断路器的操作4.1工控机后台操作或远方操作时，断路器的控制开关应置于“远方”位置。

手动操作分、合断路器时，控制开关应置于“就地”位置。

4.2由工控机进行分、合闸操作时，须一人操作，一人监护；操作时，确认无误后方可进行下一步骤操作。

4.3严禁使用工控机做与监控无关的事情；如运行中工控机死机，可重启动恢复运行，如不能恢复运行应立即汇报调度处理。

5.运行方式5.1本所设XX、XX两路电源，正常运行时，两路电源分别向两段母线供电，单母线断路器分段运行，母联自动投入。

母联柜处于热备用状态，当一路电源失压跳闸时，母联断路器自动投入，另一路电源带全部负荷5.2正常运行时，一级贯通馈出和综合贯通馈出柜分别经调压器供电。

5.3一级（综合）贯通柜运行（需要与设计院沟通）5.4正常运行一级（综合）柜主供和备供时，均投入备投和重合闸。

5.5一级（综合）本所主供，若故障跳闸，对方备投失败，本所重合失败时，应汇报调度，根据调度命令可强送一次。

5.6一级（综合）区间开口施工运行时，该回路禁止投入重合闸。

第二章操作细则1.N07电源进线及联络（一）柜操作1.1N07电源进线及联络送电。

1.1.1将N05引入及计量隔离开关合闸。

1.1.2确认N15断路器分闸位1.1.3确认电源电压正常后，方可操作。

1.1.4将N09母互柜隔离合闸1.1.5将N07隔离合闸1.1.6将N07电源进线及联络断路器合闸1.2N07电源进线及联络停电1.2.1将N07电源进线及联络（一）断路器分闸。

10千伏以下配电室设计规范
首先，对于配电室的布置，应满足以下几个基本要求：
1.选址合理：配电房应位于离主要用电负荷较近，交通方便的地点。

同时，应远离非电气设备和易燃易爆等危险物质的储存地。

2.建筑结构合理：配电室应采用砖砌、混凝土或钢筋混凝土结构。

墙
面应平整、牢固，具有一定的防护性能，以防止外部因素的侵入。

3.进出通道合理：配电室的进出通道应满足人员和设备的安全需求，
并方便设备运输和维护。

其次，在配电设备的选择方面，应考虑以下几个因素：
1.设备负载能力：配电设备的负载能力应能够满足当前和将来的负荷
需求，以防止设备过载。

2.设备的品质和可靠性：应选择品质优良、可靠性高的设备，以提高
供电系统的可靠性和稳定性。

3.设备的维护和操作便利性：选用具有方便维护和操作的设备，以确
保设备的及时检修和运行。

最后，为了确保配电室的安全运行，应采取以下安全措施：
1.配电室的进入应限制在专人管理之下，未经许可不得进入。

2.配电室应设置明显的警示标志和操作相关的警告标识，以提醒操作
人员注意安全。

3.室内应加强通风和防护设施，防止电气设备故障引发的火灾和爆炸。

4.配电设备及电气线路应按照国家标准进行定期巡视和检修，保证设
备的正常运行和安全可靠。

总之，10千伏以下配电室设计规范涉及到配电室的布置、设备选择
和安全措施等方面，设计人员应根据实际情况和相关规范要求进行科学合
理的设计，以确保配电室的安全运行和供电系统的稳定供电。

同时，配电
室的设计还需结合当地的法律法规和技术要求，确保符合国家的安全标准。

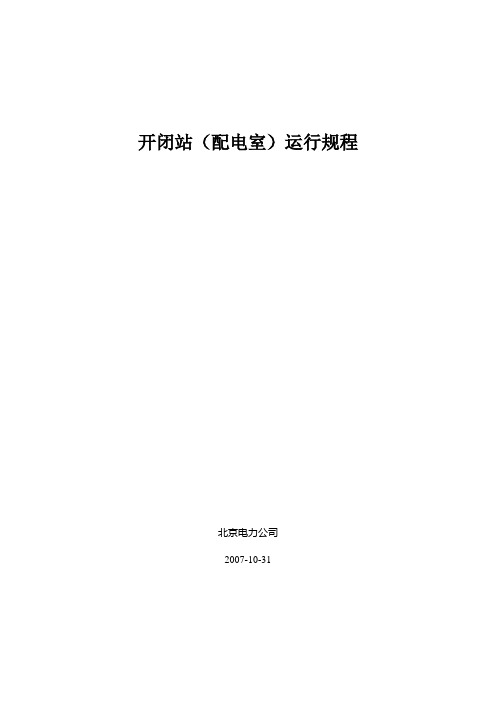

开闭站（配电室）运行规程北京电力公司2007-10-31目录1.总则 (4)1.1目的 (4)1.2依据 (4)1.3内容 (4)1.4范围 (5)1.5职责 (5)1.6要求 (5)2.岗位职责 (6)3.运行管理规范 (6)3.1运行值班制度 (6)3.2设备缺陷管理 (10)3.3设备定级管理 (12)3.4计划性检修和应急抢修 (12)3.5运行的分析、统计和总结 (14)3.6两票管理 (15)3.7月度事故分析 (16)3.8信息资料管理 (16)4.电气设备的巡视与检查 (17)4.1巡视的一般规定 (17)4.2巡视的周期和方法 (17)4.3巡视检查内容 (18)5.系统运行及倒闸操作 (20)5.1系统运行 (20)5.2倒闸操作 (24)6.一次设备运行、异常和事故处理 (29)6.1变压器 (30)6.2高压开关 (34)6.3环网开关柜 (36)6.4低压空气开关及交流接触器 (37)6.5避雷器与接地装置 (39)6.6低压无功补偿电容器 (39)7.二次设备运行异常和事故处理 (40)7.1直流设备 (40)7.2柜（盘）仪表、二次线 (43)7.3继电保护及自动装置 (44)7.4防误闭锁装置 (46)7.5自动化装置 (47)8.新建工程管理 (51)8.1方案和设计审查 (51)8.2施工质量管理和验收 (51)9.人员培训 (52)9.1一般规定 (52)9.2培训标准 (52)9.3定期培训制度 (52)9.4新人员培训 (53)9.5培训资料管理 (53)附录A配电设备缺陷管理办法 (54)附录B配电设备定级管理办法 (58)附录C配电专业年度工作总结提纲 (60)附录D配电设备重要事故技术分析报告 (67)附录E配电设备入网检测管理规定 (68)附录F操作票填写执行规定 (70)附录G开闭站、配电室现场运行规程（格式） (83)附录H开闭站巡视项目 (84)附录I小区配电室巡视项目（巡视记录） (84)附录J季节工作 (85)附录K节日及临时性政治任务的运行维护工作 (87)附录L新发站应具备以下用具： (88)附录M10千伏开关技术数据 (90)附录N高压负荷开关容量及行程表 (91)附录O铝芯纸绝缘、聚氯乙烯绝缘绝缘铠装电缆和交联聚乙烯绝缘绝缘电缆长期允许载流量 (92)附录P铝芯纸绝缘、聚氯乙烯绝缘绝缘铠装电缆和交联聚乙烯绝缘绝缘电缆长期允许载流量 (94)附录Q低压开关容量表 (96)附录R弹簧操作机构技术数据 (98)附录S涂漆矩形母线交流载流量表 (99)附录T VS1、VS4真空断路器技术参数 (101)附录U三相变压器配用熔断器容量表 (103)北京电力公司10千伏开闭站（配电室）运行规程1.总则1.1目的为了规范10千伏开闭站、配电室、箱式变电站（以下简称“箱变”）等设备的运行管理，促进配电专业管理的标准化、制度化、信息化，保证配电设备安全、可靠、经济运行，特制定本规程。

10kV变（配）电室电气安全管理制度一、前言电气设施是生产生活中必不可少的设备，但是电气安全也是值得高度关注的问题。

10kV变（配）电室是电网与用户之间的重要接口，其安全管理制度显得尤为重要。

为了确保电气设施及人员的安全，特制定本管理制度。

二、管理范围本管理制度适用于公司所有10kV变（配）电室及其中的电气设备。

同时，要求各级人员严格遵守本制度，并将其贯彻始终。

三、管理要求1.日常检查要求对于10kV变（配）电室及其电气设备，必须按要求进行日常检查。

检查内容包括但不限于：•是否有电器设备故障及解决情况；•是否有易燃易爆物品存放；•消防设施是否齐全；•电器设备的接地是否良好；•电器设备的运行状态；•漏电保护是否正常。

日常检查应建立检查记录，实行“一日一查、一周一清”的制度，及时发现和解决问题。

2.操作要求任何人未经授权不得私自擅自操作电气设备。

对于确定需要操作电气设备的人员，应建立相应的操作规程，明确操作流程并将规程作为必备的日常操作手册。

同时，要建立操作票，实行“一票一用、一票一注销”的管理方式，切实保证操作人员在操作过程中的安全。

3.防误操作施策说明误操作是电气设备常见的安全隐患，因此要制订相应的防误操作策略。

（1）严格遵守操作制度：说明对于操作人员应在遵守操作流程的前提下进行操作，同时对常见操作错误进行分析并加以提示。

（2）限制重要措施：必要时应加装锁，设置防护措施，明确列出重要操作措施的使用条件与使用期限。

（3）标识明显：对于易混淆或有误判的操作设备进行标识，明显点。

4.事故应急管理当电气设备发生事故时，应紧急停止电气设备并及时排除故障。

同时，应有专门的人员组成应急救援队，应急队员必须经过专业培训，并在事故发生时及时响应。

5.防雷、防逆变电流措施变电设备老化等原因可能导致电力逆变流过大，需要逆变流保护和镇流保护。

同时，各种防雷的设备，如闪击计等，必须经常检查。

此外，我们还需要在开关设备、断路器等重要部位安装感应器，掌握实时数据，在必要时才能及时维护。

10kV 配电房设计相关要求10kV 配电房是供配电系统中的一个重要环节，其设计的优劣对终端用户用电质量造成极大影响。

本文对10kV 配电房的设计规范及存在的问题进行探讨，共同交流以便提高。

一、配电房的优点1.变压器装于室内，不受日晒雨淋等自然因素的影响，防止坏人破坏和偷盗变压器铜心，用户放心，可延长变压器使用寿命，且有防老鼠人内造成电气事故的功能。

2.用户计费总表装于室内，上锁交由供电部门直接管理，用户无法入内，只能维护管理装于室外各分路的计费分表。

3. 高压. 低压均采用架空线，成本低，易安装，维护检修方便，易发现和排除故障，线路对地距离符合规程规范要求。

二、10kV配电房设计规范1.配电房的位置应靠近用电负荷中心，设置在尘埃少.腐蚀介质少. 干燥和震动轻微的地方，并宜适当留有发展余地。

2.配电房的布置必须遵循安全.可靠. 适用和经济等原则，并应便于安装.操作. 搬运.检修. 试验和监测。

3.配电房内除本室需用的管道外，不应有其它的管道通过。

室内管道上不应设置阀门和中间接头；水汽管道与散热器的连接应采用焊接；配电屏的上方不应敷设管道。

4.落地式配电箱的底部宜抬咼，室内宜咼出地面50mn以上，室外应高出地面200mn以上。

底座周围应采取封闭措施，并应能防止鼠. 蛇类等小动物进入箱内。

5.同一配电房内并列的两段母线，当任一段母线有一级负荷时，母线分段处应设防火隔断措施。

6.成排布置的配电屏，其长度超6m时，屏后通道应设两个出口，并宜布置在通道的两端，当两出口之间的距离超过15m时其间尚应增加出口。

7.配电房屋顶承重构件的耐火等级不应低于二级，其它部分不应低于三级。

8.配电房长度超过7 米时，应设两个出口，宜布置在配电房的两端。

当配电房为楼上楼下两部分布置时，楼上部分的出口应至少有一个通向该层走廊或室外的安全出口。

配电房的门均应向外开启，但通向高压配电室的门应为双向开启门。

9.配电房的顶棚. 墙面及地面的建筑装修应少积灰和不起灰；顶棚不应抹灰。

天津市电力公司10kV 配电室技术要求一、 10kV 土建配电（开闭）站技术要求1、高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于 1.8m 并加装防盗护栏；低压配电室可设能开启的自然采光窗。

配电室临街的一面不宜开窗。

2、变压器室、配电室的门应向外开启，门锁为插销式明锁。

相邻配电室之间有门时，此门应能双向开启。

配电室各房间经常开启的门、窗，不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。

3、地下及地上多层配电室屋顶（即楼上地板）内不应铺设上下水、采暖等水管道及消防喷淋设施。

高、低压配电室、变压器室、控制室内，不应有与其无关的管道和线路通过。

4、长度大于7m 的配电室应设两个出口，并宜布置在配电室的两端。

长度大于 60m 时，宜增加一个出口。

当配电室采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。

5、外檐：原清水墙面清扫，刷丙烯酸涂料,外墙采用红砖色涂料涂刷不少于三遍，画黑色墙缝，涂料分色装饰。

纯水泥面外墙采用土黄色涂料涂刷不少于三遍。

6、屋顶：防水层采用SBS 改性沥青防水卷材单层铺设。

玻璃钢雨水管、雨水斗更换为PVC － U 雨水管、雨水斗。

雨水口改为簸箕口或安装防堵罩。

7、防尘、防火门窗：室内站门窗不具备防尘功能的更换为防尘门窗，门窗锈蚀严重的进行除锈刷漆或更换。

门窗框尺寸及偏差、门窗结构与装配、焊接要求、门窗外观、防渗漏性能、力学性能符合设计标准。

8、配电室和各辅助房间的内墙表面应抹灰刷白，站内墙面刷（喷）浆三遍（白）。

地（楼）面宜采用铺瓷砖（500mm*500mm) 或水磨石地面并镶嵌铜条，地面平整、清洁，无裂痕。

电缆沟盖板更换为轧花钢板或无机复合盖板。

9、变压器室、配电室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。

加装防鼠挡板，高度不低于400mm ，里外封堵进出线电缆沟。

10、土建室内站照明设备，设置具备照明、维护功能的低压电源配电箱，多台配电变压器的配电站，应考虑具备低压互投功能。

10kv 配电室规章制度【篇一：10kv 配电房治理制度】综合治理制度1、变电所属于重要供电部门，闲杂人员严禁入内。

工作人员合理使用安全防护用品，持有效证件操作；必需会扑救电气火灾和正确使用灭火器。

2、值班电工要有高度的工作责任心。

严格执行值班巡察制度、倒闸操作制度、工作票制度、交接班制度、外来人员出入登记制度、安全用具及消防设备治理制度。

制止在岗位内喝酒、吸烟、消遣、睡觉等，严禁擅离职守，认真履行职责。

坚持巡回检查制度，做好设备运行登记和工作记录。

3、值班电工必需生疏凹凸压配电室内电器设备的性能及运行方式，把握操作技术。

不管高压设备是否带电，值班电工不得单独移开或越过遮栏进展工作。

所内不得堆放杂物及与工作无关的物品，严禁堆放可燃物品和存放易燃易爆物品。

4、雷雨天气需要巡察高压设备时，应穿绝缘鞋，并不得靠近避雷器与避雷针。

5、巡察配电装置，进出凹凸压室，必需顺手将门锁好。

经常保持门窗完好，防止小动物进入和防盗工作；制止非工作人员进入凹凸压室。

6、与供电单位或需停电单位联系，进展停、送电倒闸操作时操作负责人必需复诵核对无误，并且将联系内容和联系人姓名做好记录。

7、停送电操作必需依据倒闸操作挨次依次操作，杜绝带负荷停送电。

8、用绝缘棒拉合高压刀闸或经传动机构拉合高压刀闸和油开关，都应戴绝缘手套。

带电装卸熔断器时，应戴防护眼镜和绝缘手套，必要时使用绝缘夹钳，并站在绝缘垫上。

9、在即可送电的工作地点的开关和刀闸操作把手上都应悬挂“制止合闸，有人工作”的警示牌。

工作地点两旁和对面的带电设备遮拦上和制止通行的过道上悬挂“止步、高压危急”的警示牌。

10、在春秋季检修或临时工作需要停电时，值班电工应当依据工作要求做好安全措施，包括停电、验电、装设临时接地线、装设遮拦和悬挂警示牌，会同工作负责人现场检查确认无电，并交代四周带电设备位置和留意事项，然后双方办理许可开工签证，方可开头工作。

严禁约时或者通知停送电。

11、工作完毕时，工作人员撤离，工作负责人向值班电工交代清楚，并共同检查，然后双方办理工作终结签证后，值班电工方可撤除安全措施，恢复送电。

1.配电站房标准施工工艺工艺编号项目/工艺名称工艺规范施工要点图片示例（图片为典型做法示意，仅供参考）1 开关站、配电室基础1.1 建筑主体(1)建筑主体位置符合图纸设计、规划审批、标高、检修通道应符合配电土建设计要求。

(2)抗震等级，应根据设防烈度、结构类型和框架、抗震墙高度确定，并按规范要求执行。

地面及楼面的承载力应满足电气设备动、静荷载的要求。

(3)地面平整，墙体、顶面无开裂、无渗漏。

(4)建筑物的各种管道不得从配电室内穿过。

(1)室内标高不得低于所处地理位置居民楼一楼的室内标高，室内外地坪高差应大于0.35m。

户外时基础应高出路面0.2m，基础应采用整体浇筑，内外做防水处理。

位于负一层时设备基础应抬高1m以上，配电站房净高应大于3.9米。

(2)配电站房选址时宜建于方便电缆线路进出的负荷中心，站址标高应高于设防水位，不宜设在多尘或有腐蚀性气体的场所，不应设在地势低洼和可能积水的场所。

若位于洪涝区域，应加强建筑的防水设计，减少洪涝水位以下的门窗、通气孔等可能进水的面积，必要时增加自动抽水装置。

(3)站应留有检修通道及设备运输通道，并保证通道畅通，满足最大体积电气设备的运输要求。

(4)建筑物应满足防风雪、防汛、防火、防小动物、通风良好（四防一通）的要求，并宜装设门禁措施。

(5)水泥标号不小于C20。

1.2 门、窗(1)门窗安装位置应符合设计要求。

(2)开关站、配电室门窗应满足防火防盗的要求。

(3)门窗框应可靠接地，且接地点不少于2点。

(4)开关站、配电室外开大门上应标示警示警告标识，门上或一侧外墙上标示开关站、配电室名(1)开关站、配电室应有两个以上的出入口，设备进出的大门为双开门，大门高应大于2.7m，宽应大于2.1m。

大小门颜色均采用银灰色，小门尺寸270cm*120cm＊4～5cm；大门使用门栓挂锁，小门使用活动锁。

(2)门窗扇应向外开启，相邻房间门的开启方向应由高压向低压开启。

(3)开关站、配电室的10kV配电室宜设不能开启的自然称。
