全液压动力头岩心钻机，是地质勘探工程钻孔施工最理想的施工设备，其优点为：传动效率高、工作噪音小、集成化程度高、机械故障率低、使用维护方便，大大改善了钻探工人的劳动条件，可有效提高生产效率和钻孔质量。

与立轴式钻机相比，液压动力头岩心钻机给进行程更长，一般为3.5米，深孔钻机可达5米；整体性强，将动力机、钻塔、钻机集于一身，无需建钻塔，便于倾斜孔钻进。

搬迁时可明显节约时间；钻进适应性好，动力头钻机真正实现了无级调速，且钻进时钻压恒定，无需人为调整。

随着经济与科技的发展，液压动力头岩心钻机已经在国内外得到广泛应用。

液压钻机在寿命周期内工作可靠性，技术性能稳定性，这是液压动力头钻机最主要的综合质量指标。

这其中包括系统的可靠性设计，制造；元、器、辅、附件的可靠性；以及钻机的使用维护三方面。

系统可靠性设计、制造1.1.满足功能要求。

钻机设计首要的是最大限度的满足钻探需求。

液压动力头岩心钻与机械立轴式钻机相比是全新的设计理念。

液压动力头回转机构、液压缸长行程钻进系统、液压主卷扬机和取芯卷扬机组成的提升系统工作平衡减少孔内事故。

钻机性能HYDX-5A型全液压岩心钻机概述采用绳索取芯金刚石钻探技术的全液压动力头式岩心钻机已成为发达国家用于固体矿床勘探的主导机型，也成为当前我国钻探技术与装备发展的主导趋势。

在这种趋势下，连云港黄海机械股份有限公司根据中国的国情，成功开发出HYDX-5A岩心钻机，该钻机可替代进口，适用于地质、冶金、煤炭、石油、天然气、地下水等行业。

主要技术特点主要液压泵、阀和马达均选用国际著名品牌进口件。

底盘分轮胎牵引式（带有转向装置）或钢履带自行行走式（可选择订购），配有液压支腿装置，桅杆用油缸起落，可折叠运输存放，有触地功能，液压系统采用负载敏感控制，配有高位工作台和孔口工作台装置。

动力头给进采用油缸链条倍速机构，长给进行程，动力头回转采用单马达驱动，配有变速箱和液压无级变速，有上扶正和下导向装置，孔口配有液压夹持器。

整体结构：分履带自行式、轮胎式、平台式HYDX-5A型全液压岩心钻机主要技术参数YDX-3L型履带式全液压地表取芯钻机技术参数YDX-3L型全液压履带式地表取芯钻机专门为固体矿藏地表取芯作业而设计，适用于金刚石绳索取心等多种钻探工艺。

主机包括履带式底盘、柴油机、液压系统、操控系统、钻塔、主卷扬、副卷扬、动力头、动力头给进系统以及井口夹持器。

YDX-3L型履带式全液压地表取芯钻机的所有功能均为液压驱动，操控精准便捷,履带行走系统极大地方便了野外搬迁工作。

YDX-3L钻机的主要特点为:1. 参考国际顶尖级岩心钻机的设计理念，针对中国钻探行业具体情况设计，功能实用全面。

2. 可变速履带行走系统极大地方便了设备移动；3. 钻机配备4档手动变速箱和液压马达，转速在0－1200之间可无级调速，速度范围宽、扭矩大，有利于以金刚石钻进为主体的多种钻探工艺对转速的选择；4. 钻机设计回转器通孔直径117毫米，变换卡瓦可用于国内或国外标准不同孔径的钻探施工。

5. 钻机给进行程3.5米，减少了辅助工作时间，有利于提高钻探效率，减少孔内事故。

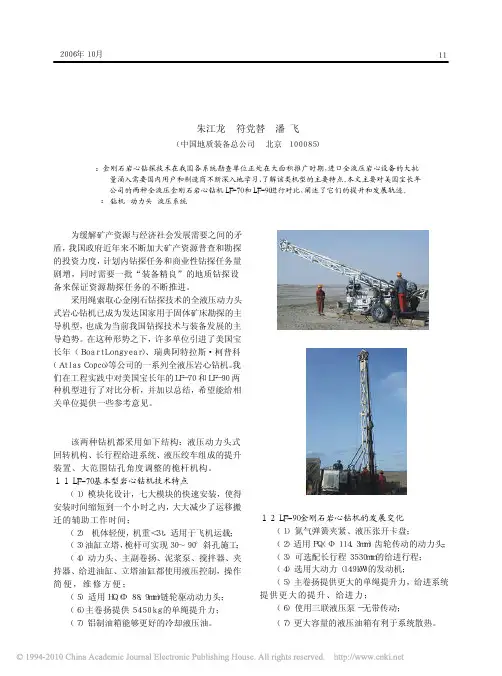

浅谈两种宝长年公司金刚石岩心钻机的提升与改进朱江龙 符党替 潘　飞（中国地质装备总公司 北京　１０００８５）摘 要：　金刚石岩心钻探技术在我国各系统勘查单位正处在大面积推广时期，进口全液压岩心设备的大批为缓解矿产资源与经济社会发展需要之间的矛盾，我国政府近年来不断加大矿产资源普查和勘探的投资力度，计划内钻探任务和商业性钻探任务量剧增，同时需要一批“装备精良”的地质钻探设备来保证资源勘探任务的不断推进。

采用绳索取心金刚石钻探技术的全液压动力头式岩心钻机已成为发达国家用于固体矿床勘探的主导机型，也成为当前我国钻探技术与装备发展的主导趋势。

在这种形势之下，许多单位引进了美国宝长年（ＢｏａｒｔＬｏｎｇｙｅａｒ）、瑞典阿特拉斯・柯普科（Ａｔｌａｓ　Ｃｏｐｃｏ）等公司的一系列全液压岩心钻机。

我们在工程实践中对美国宝长年的ＬＦ－７０　和ＬＦ－９０　两种机型进行了对比分析，并加以总结，希望能给相关单位提供一些参考意见。

１　两种机型的技术特点该两种钻机都采用如下结构：液压动力头式回转机构、长行程给进系统、液压绞车组成的提升装置、大范围钻孔角度调整的桅杆机构。

１．１　ＬＦ－７０基本型岩心钻机技术特点（１）模块化设计，七大模块的快速安装，使得安装时间缩短到一个小时之内，大大减少了运移搬迁的辅助工作时间；（２）　机体轻便，机重＜３ｔ，适用于飞机运载；（３）油缸立塔，桅杆可实现３０～９０°斜孔施工；（４）动力头、主副卷扬、泥浆泵、搅拌器、夹持器、给进油缸、立塔油缸都使用液压控制，操作简便，维修方便；（５）适用ＨＱ（Φ８８．９ｍｍ）链轮驱动动力头；（６）主卷扬提供５４５０ｋｇ的单绳提升力；（７）铝制油箱能够更好的冷却液压油。

图１ ＬＦ７０－ＨＱ施工现场图２ ＬＦ９０－ＰＱ施工现场１．２　ＬＦ－９０金刚石岩心钻机的发展变化（１）氮气弹簧夹紧、液压张开卡盘；（２）适用ＰＱ（Φ１１４．３ｍｍ）齿轮传动的动力头；（３）可选配长行程３５３０ｍｍ的给进行程；（４）选用大动力（１４９ｋＷ）的发动机；（５）主卷扬提供更大的单绳提升力，给进系统提供更大的提升、给进力；（６）使用三联液压泵－无带传动；（７）更大容量的液压油箱有利于系统散热。

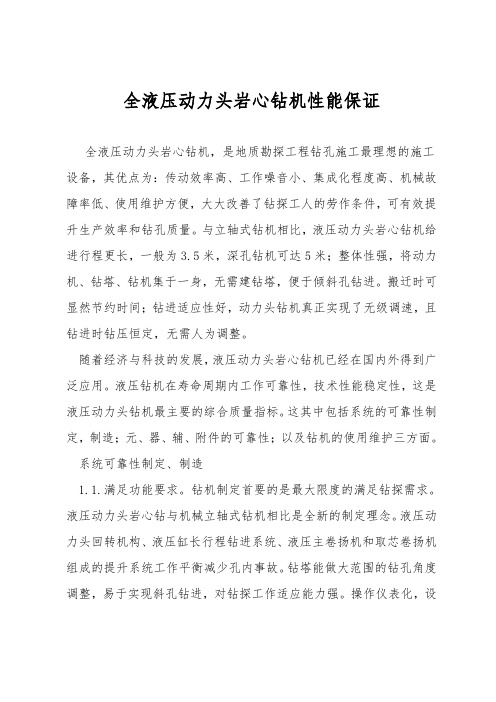

全液压动力头岩心钻机性能保证全液压动力头岩心钻机，是地质勘探工程钻孔施工最理想的施工设备，其优点为：传动效率高、工作噪音小、集成化程度高、机械故障率低、使用维护方便，大大改善了钻探工人的劳作条件，可有效提升生产效率和钻孔质量。

与立轴式钻机相比，液压动力头岩心钻机给进行程更长，一般为3.5米，深孔钻机可达5米；整体性强，将动力机、钻塔、钻机集于一身，无需建钻塔，便于倾斜孔钻进。

搬迁时可显然节约时间；钻进适应性好，动力头钻机真正实现了无级调速，且钻进时钻压恒定，无需人为调整。

随着经济与科技的发展，液压动力头岩心钻机已经在国内外得到广泛应用。

液压钻机在寿命周期内工作可靠性，技术性能稳定性，这是液压动力头钻机最主要的综合质量指标。

这其中包括系统的可靠性制定，制造；元、器、辅、附件的可靠性；以及钻机的使用维护三方面。

系统可靠性制定、制造1.1.满足功能要求。

钻机制定首要的是最大限度的满足钻探需求。

液压动力头岩心钻与机械立轴式钻机相比是全新的制定理念。

液压动力头回转机构、液压缸长行程钻进系统、液压主卷扬机和取芯卷扬机组成的提升系统工作平衡减少孔内事故。

钻塔能做大范围的钻孔角度调整，易于实现斜孔钻进，对钻探工作适应能力强。

操作仪表化，设备运行和孔内状况可通过仪表反映出来，易实现自动控制，提升了安全保证。

这种产品也应是我国岩心钻机的主流机型。

1.2.液压系统。

液压系统制定如何，是直接关系到液压系统能否满足钻机功能要求和适应钻进需要；有较高的传动效率且工作中正常运行的首要环节。

一个拙劣的液压系统制定，是不可能获得正常运行效果的，更谈不上使用寿命了。

钻机的液压系统多采纳负载敏感液压回路。

负载敏感液压回路是液压传动与控制领域内的一项革新技术，广泛用于工程领域以及其他机械设备的液压系统中。

液压岩芯钻机的回转机构和升降机构中也采纳了负载敏感液压回路。

何谓负载敏感呢？简单的说，负载敏感系统是一种感受系统压力流量需求且仅提供所需求的流量和压力的液压回路。

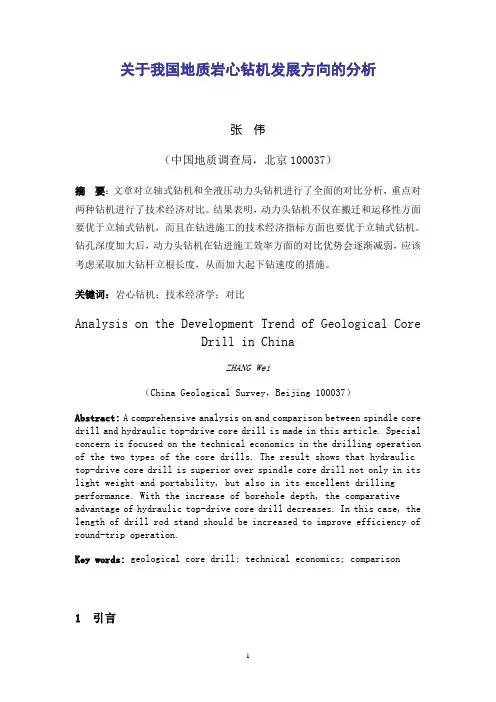

关于我国地质岩心钻机发展方向的分析张伟（中国地质调查局，北京100037）摘要：文章对立轴式钻机和全液压动力头钻机进行了全面的对比分析，重点对两种钻机进行了技术经济对比。

结果表明，动力头钻机不仅在搬迁和运移性方面要优于立轴式钻机，而且在钻进施工的技术经济指标方面也要优于立轴式钻机。

钻孔深度加大后，动力头钻机在钻进施工效率方面的对比优势会逐渐减弱，应该考虑采取加大钻杆立根长度，从而加大起下钻速度的措施。

关键词：岩心钻机；技术经济学；对比Analysis on the Development Trend of Geological CoreDrill in ChinaZHANG Wei（China Geological Survey，Beijing 100037）Abstract:A comprehensive analysis on and comparison between spindle core drill and hydraulic top-drive core drill is made in this article. Special concern is focused on the technical economics in the drilling operation of the two types of the core drills. The result shows that hydraulic top-drive core drill is superior over spindle core drill not only in its light weight and portability, but also in its excellent drilling performance. With the increase of borehole depth, the comparative advantage of hydraulic top-drive core drill decreases. In this case, the length of drill rod stand should be increased to improve efficiency of round-trip operation.Key words: geological core drill; technical economics; comparison1 引言目前以及在可以预见的将来，在地质钻探施工中得到应用的岩心钻机主要有两种，一种是立轴式岩心钻机，另一种是全液压动力头岩心钻机。

YDX-3岩心钻机
YDX-3型全液压岩心钻机适用于金刚石绳索取心、冲击回转、定向钻进、反循环连续取心（样）等多种高效钻探工艺方法，也可用于水井、锚固钻进、工程地质钻进工艺。

主要特点：
1 全液压驱动，操作简单方便；
2 模块化设计，各个部件模块便于组装分解；
3 机械化程度高，有利于提高钻进效率，减少孔内事故；
4 给进控制有加压钻进、减压钻进、自重钻进、称重、快速给进提升等工作状态，可满足不同钻探施工工艺的需要；
5 钻塔可滑移直接支撑地面，大大增强了钻机工作时的稳定性；
6 配有液压刹车与停车制动器，在斜坡上停止时安全可靠，配备的有线（无线）控制行走手柄，增加了操作人员的安全性；
7 钻机设计大量选用标准件、通用零部件，如卷扬机、液压系统元件、过滤器等，使钻机设计的标准化、通用化程度高，有利于钻机生产，便于管理；
8 钻机电、液仪表齐全，便于实时观察设备运行情况，并具有自动报警功能；
9 配备液压孔口夹持器、液压驱动泥浆泵和液压驱动泥浆搅拌器，钻探过程中不再需要其他辅助动力。

YDX-3型钻机性能参数。
