结构特点
1.盒盖结构 （1）插入式
（2）插卡式
在端面的防尘襟片上有一小段直线，起到锁卡的
作用，在端面的防尘襟片上有一小段直线，起到锁卡
的作用，而在插舌与盒盖的结合部有一个小槽，起到
锁孔的作用。当插舌折叠到位时，防尘襟片就会嵌入
当侧板与盖板连接时，则该侧板称为后板，其 相对的另一侧板为前板。当纸包装为多层结构时， 内部板可称为侧内板（前内板或后内板）、端内 板、底内板等。
所有的LH板与BH板统称为体板。
（a）
（b）
（c）
图2-15 管式纸包装结构名称 1-板1 2-板2 3-板3 4-板4 5-盖插片1 6-盖板1 7-盖片2 8-盖片4
灯泡包装设计
当选用耐折纸板时，小于0.3㎜纸板制造的 折叠纸盒难以满足刚度要求，而大于1.1㎜纸 板在一般折叠纸盒加工设备上难以获得满意的 压痕。
四、主体结构、局部结构和特征结构
1．主体结构
主体结构指构成折叠纸盒盒型立体的结构形式。 按成型方式可分为管式、盘式、管盘式和非管非盘 式等几大类。
2．局部结构
局部结构指在折叠纸盒局部如盒盖、盒底、盒 面、盒角、盒内等的结构形式，如锁口、自锁、开 窗、反揿、间壁、展示板等。
折叠纸盒是由一页平面的耐折纸板在切断压痕 （或模切）以后通过折叠而成的立体盒（箱） 型。
粘贴纸盒，则是用贴面材料（布、绢、革、纸、 箔等）压痕后的非耐折纸板裱贴成型，表面装 潢手段虽然多种多样，但造型与结构的变化不
如折叠ห้องสมุดไป่ตู้盒。
第一节 折叠纸盒
折叠纸盒是应用范围最广，结构与造型变化最 多的一种销售包装容器。它是用厚度在 0.3~1.1㎜之间的耐折纸板或者B、E、F、G 等细瓦楞纸板制造，在装填内装物之前可以平 板状折叠堆码进行运输和储存的小包装容器。

平面图
十二面体纸盒
这种纸盒的特点在于有六角形的盖子和底座，通过黏合每一片凸舌使盒子 竖立。纸盒的12个面向内折，形成晶体形状，打开六角形盒盖即可取出商
品。这一设计非常适用于像优质糖果和礼品等高档商品的包装。
平面图
凸缘托盘和曲面顶盖
这种纸盒由一个曲面、双层内壁的盒盖和一个有凸缘的底座组成，形成倾斜的边 缘，给包装带来高贵与别致感。凸缘底座使这一纸盒与其他纸盒分开，在货架上 开辟自己独有的空间，也可以被按住为打开盒盖提供便利。这也许是对人们的特
殊需要，而对产品包装作出的特别考虑。
多面锥形纸盒
这是一种有防震底座，表面有折痕的纸盒，可以做成三种不同的形状。第 一种是将两侧向内折，并有倾斜的顶盖。第二种是平顶，但在两侧各有可
被折下的“耳朵”。第三种是原始设计，平顶加原有的锥形三角侧面。
平面图
嵌入式内折顶盖 的立方体纸盒
这种简单的纸盒利用 立方体设计、防震底 座和内折的盒盖，很 好地向设计师展示了 如何运用创新封口来 美化基本的纸盒造型。
平面图
防水锥形容器
这种杯状容器顶大底小， 四面呈锥形渐缩，里面 衬有防水层，是脱水食 品的理想包装。这种设 计允许水的注入使产品 作为速食使用，折叠的 设计防止漏水，并需要 使用多层材料来保证防 水的性能。
平面图
金块状纸盒
这种方锥形纸盒底部 黏合，盒盖内折。每 一边都可以用来显示 里面的产品。
纸箱结构要素
A、箱体造型
箱体尺寸主要指长、宽、高的比例，三者之间的比例关系直接影响到纸箱的抗压 强度。同样材料如果纸箱的长宽不变，高度越高，抗压强度越低；而高度不变， 周长不变，那么长与宽的比例越大，抗压强度越低。
B、内部结构
纸箱为了形成整体良好的保护功能，在箱体内需要增加各种附件，如衬板、隔板 、环套、防潮纸等。采用不同的附件，可改变纸箱的抗压强度、防潮性能、防震 性能等各种保护功能。特别对于易碎产品和结构造型比较复杂的产品，设计好内 部结构是非常重要的，可以采用定位、隔离、架空等方法，保护产品在运输销售 过程中不受损坏。

产品视觉识别
经典盒形
产品视觉识别
球类体纸盒
这是一种有多种形式的 有孔纸盒。通过一系列 半复合的折叠，使样板 呈类似于球体的圆形。 这适用于新颖的产品， 多面的形状为印上有趣 的图案提供很大空间。
产品视觉识别
平面图
产品视觉识别
推入式封口的角锥体纸盒
这种角锥体纸盒与后面 的一个例子很相似，但 使用了另一种封口方式。 它不用简单的盖子，而 是在各部分周边都没有 比和结构。通过一次按 顶部折痕向下推压，使 其呈螺旋形向内。
为产品提供另外的空间。
产品视觉识别
平面图
产品视觉识别
斜盖锥面
这项简单设计是一个 有着锥形面和狭小底 部的基本容器造型。 通过纸盒顶部的倾斜 盒盖可以取出产品， 这个例子显示出手柄 作为选用件如何融入 设计来美化包装。
产品视觉识别
平面图
产品视觉识别
多曲线纸盒
这一折盖纸盒很好 地利用了曲线表面, 展示了一个美观直 立的容器.曲线轮廓 有视觉上的感染力, 是织物、礼品或糖 果的理想包装.在制 作过程中需要用胶, 但很容易展平,须通 过压按四面使容器 竖立.
产品视觉识别
平面图
产品视觉识别
灯泡盒
这是一个单件纸盒,为易碎 品提供安全的存储.圆形中 的部分切除处向内折叠用 于支撑里面的灯泡.这是一 个优秀设计的例子,其特点 在于防止其他物体的插入, 这一原理可用于易碎品、 圆形商品和药品.卡纸、瓦 楞纸板或醋酸纤维板都可 用于这种纸盒的制作,但材 料的选用取决于产品的重 量以及材料本身对外界环 境的抵抗力.
产品视觉识别
平面图
产品视觉识别
糖果彩蛋盒
这是一款非常受欢迎的放 复活节彩蛋的纸盒.尽管在 设计上和大小上的变化很 多,但这一基础设计原理始 终保持相对不变.用一张纸 制成,纸盒的背面略大于正 面.正面盒盖向内折叠,由剑 形扣固定到位;顶盖侧面的 凸舌向内折用于加固.正面 切割而成的孔与纸盒背面 内壁稳固地支撑产品,当开 启时,剑形封口的使用为消 费者带来安全感.展示窗口 可以是任何形状或大小,但 设计师必须认识到窗口越 大,结构越不牢固.

1.盘式纸盒盒体的瓦楞楞向应 与纸盒长度方向平行。
2.02类瓦楞纸箱的瓦楞楞向应 与纸箱高度方向平行，以提高 纸箱抗压强度和堆码强度。
3.对于部分05类和06类瓦楞纸 箱，箱坯只有一组压痕线，瓦
楞楞向应与该组压痕线垂直。
1-楞峰 2-楞腰 3-楞谷
1-外面纸 2-瓦楞芯纸 3-内面纸
UP 4-机械方向 5-瓦楞楞向
A 成型角 盖面或底面上以旋转点为顶点的角。
A 成型外角 A成型角与圆周角之差为A成型外角， 即 α΄ = 360°－ α 式中 α΄— A成型外角(°)； α— A成型角(°)
B 成型角 在侧面与端面上以旋转点为顶点的角度为B成型角， 用γn表示。
六棱柱体的成型角
UP
资料链接11： 旋转角的计算与应用
作业线： Working Score
计算机 代码
CI
功能
模切刀型
作业压痕 线
压痕刀
应用范围 压痕作业线
CO
作业切痕 线
切痕刀
预成型类纸盒（箱） 作业切痕线
DS
印刷面 半切线
精密半切 刀
①印刷面半切作业线 ②>90°折叠线 ③弧形折叠线
UP
资料链接5： 纸板的折叠压痕线
内折、外折和对折：
不论是普通纸板还是瓦 楞纸板均具有两面性， 普通纸板有面层和底层， 瓦楞纸板有外面纸和内 面纸之分。
180
两式的适用范围：( n ) 360
管式折叠纸盒旋转角
UP
资料链接12：
对移成型:盒坯两部分纸板相对位移一定距离而成型
图2-23 对移成型
资料链接13：
正－反揿成型：裁切线、内折线、外折线分布在一起

⑷足
容器造型设计的要素
（1）点 （2）线
（3）面 （4）体 （5）肌理
概念上的点是立体造型上的棱角、线的端点和线与线的相交 处，以及体面上凹进或凸出的细小部分。 线是指形的边缘，宽度和长度之比悬殊的形状也可称为线。 不同的线可以产生不同的心理感受。在造型设计中，线分为 造型线和装饰线。 线移动的轨迹形成了面，但是面给人的心里感受取决于边缘 线的形状。
工艺制作的可行性
在进行外观造型设计时，富有创意的 造型设计固然重要，但是，与此同时首先 要考虑其成型过程中工艺的可行性。
设计师在进行造型设计时首先要考虑： ①能否适合生产与印刷的机械设备 ②成型方式是否简单 ③选材是否恰当、经济
包装造型的功能性
（1）保护性 包装容器的保护性体 现在包装容器自身保 护性和保护被包装物 两个方面。
点：在纸包装基本造型结构体上，有多面相交点，两面相交点和平 面点三类结构点。
线：从适应自动化机械生产来说，纸包装压痕线可分为预折线和工 作线两类。
面：因为平面纸页成型的原因，纸盒面只能是平面或简单曲面。
体：从纸包装成型方式上看，其基本造型结构体可分为三类： A、旋转成型体：通过旋转方法而由平面到立体成型，管式、盘 式、盘管式纸盒属此类。 B、对移成型体：通过盒胚两部分纸板相对位移一定距离而由平 面到立体成型，非管非盘式纸盒属此类。 C、正一反掀成型体：通过正一反掀方法成型纸包装间壁、封 底、固定等结构的造型体。
纸盒结构图的绘制及绘制标准
纸盒设计的过程是一个从 三维立体→ 二维平面结构→ 立体包装盒 的多思维转换的过程。
裁切、折叠和开槽符号
1.单实线：轮廓裁切线 2.双实线：开槽线 3.单虚线：内折叠压痕线 4.点划线：外折叠压痕线 5.三点划线：切痕线 6.双虚线：双压痕线，即180°折叠线 7.点虚线：打孔线 8.波纹线：软边切割线

图3110minj间壁衬格式纸盒203独立间壁板图3111装酒瓶的间壁板21图311251间壁盒的间壁板结构图和成型示意图22图3113一套清洁化妆品的包装a盒体b中框间壁板c边框间壁板23图3114礼品包装a盒体b中框间壁板c边框间壁板24三组合组合恰恰与间壁相反后者是将纸盒主体分隔为单个内装物的包装前者是将单个内装物的包装组合为纸盒主体
图3-145 方便回收纸盒结构之一
图3-146 方便回收结构之二
（2）方便回收的盘式盒
为了减少展开后纸盒占用面积，在盒坯中间加一条压痕 线，在端内板的两端各增加了一个八字形锁口结构，通过对 纸盒四角用力，使纸盒角部撕裂，把纸盒展成平面后，再沿 中央折线将纸盒对折，通过两端的八字形结构互相固定，防 止弹开。在四角的襟片上，将原先的折线改成打孔线，方便 撕开。为了使撕断后的襟片不掉出来，可以增大襟片面积， 通过襟片与板之间的摩擦力将襟片夹在其中。
如果将间壁板利用斜裁切线的方法移植到盘式盒
体上，也可以设计m×2盘式间壁包装盒。
下图是主体结构为盘式的反揿间壁多瓶饮料包装盒，
盒底为abcd部分，上下两主板向内折叠构成主体盒
型，然后各斜裁切线的上下两部分，一为内折，一
为外折构成间壁。ef为作业线。
图3-105 3×2 盘式间壁包装盒
间壁板直接设计在盒体上的3×2间壁包装 盒，其间壁采用正反揿结构，省工省料。
图3-117 回转环销式组合盒
四、多件集合
间壁、组合之外的另一种多件包装方式，主要用于 包装玻璃杯、饮料瓶、饮料罐等硬质刚性易损产品， 一页纸板成型，巧妙地利用上述内装物品的圆柱类形 态加以分隔固定集合，一般为单行排列。
图示两种玻璃酒具的3件和2件集合包装，因为其宽 度小于杯最大直径且中间折板分插杯中，二者巧妙配 合将玻璃杯固定，所以纸板用量非常节省。

底的成型工序和成型时间。
任务三 设计锁底与自锁底纸盒结构
自锁底即自动锁底式，其结构是在锁底式结构的基础上改进而来的。
盒底成型以后仍然可以折叠成平板状运输，到达纸盒自动包装生产线以后，只要撑开盒体，盒底自动成封合状态，省去了其他类型盒
底的成型工任序务和成三型时设间计。锁底与自锁底纸盒结构 任务三 设计知锁识底点与三自锁底自纸锁盒底结构式盒底
自盒锁底底 成即型自以动后锁仍底然式可，以其折结叠构成是平在板锁状底运式输间结，构到。的达基纸础盒上自改动进包而装来生的产。线以后，只要撑开盒体，盒底自动成封合状态，省去了其他类型盒
底的成型工序和成型时间。
任务三 设计锁底与自锁底纸盒结构
自锁底即自动锁底式，其结构是在锁底式结构的基础上改进而来的。
自锁底即自动锁底式，其结构是在锁底式结构的基础上改进而来的。
图2-1-2
谢谢观看
自锁底即自动锁底式，其结构是在锁底式结构的基础上改进而来的。
名词术语 任务三 设计锁底与自锁底纸盒结构
自锁底即自动锁底式，其结构是在锁底式结构的基础上改进而来的。
任务三 设计锁底与自锁底纸盒结构

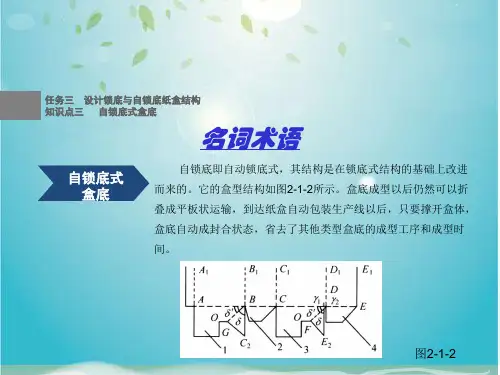

它盒底它的底的的盒 成 成 盒型型型型结以工结构后序构如仍和如图然成图自可型22--11以时锁盒--22折间所所底底叠。示示成。。式平板状运输而，到来达的自纸。盒锁自它底动的即包盒装自生型动产结锁线构以底后如式，图，只2要其-撑1结-开2构所盒体是示，在。盒锁盒底自底底动式成成结型封合构以状的后态基仍，省础然去上可了改以其他进折类型盒
