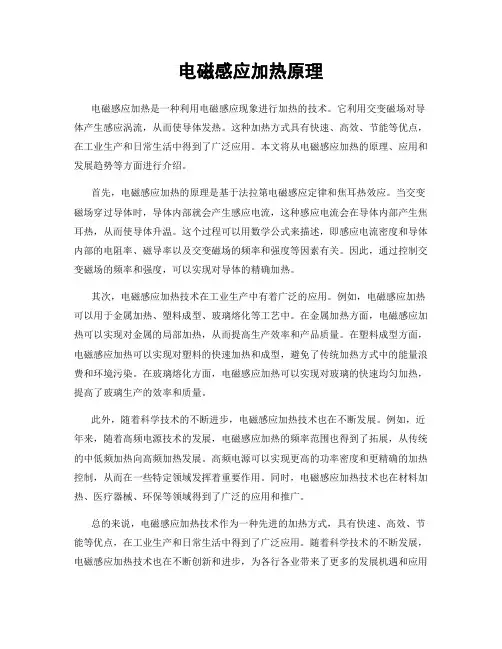

《感应加热原理与应用》

电磁感应加热原理电磁感应加热是一种利用电磁感应现象进行加热的技术。

它利用交变磁场对导体产生感应涡流，从而使导体发热。

这种加热方式具有快速、高效、节能等优点，在工业生产和日常生活中得到了广泛应用。

本文将从电磁感应加热的原理、应用和发展趋势等方面进行介绍。

首先，电磁感应加热的原理是基于法拉第电磁感应定律和焦耳热效应。

当交变磁场穿过导体时，导体内部就会产生感应电流，这种感应电流会在导体内部产生焦耳热，从而使导体升温。

这个过程可以用数学公式来描述，即感应电流密度和导体内部的电阻率、磁导率以及交变磁场的频率和强度等因素有关。

因此，通过控制交变磁场的频率和强度，可以实现对导体的精确加热。

其次，电磁感应加热技术在工业生产中有着广泛的应用。

例如，电磁感应加热可以用于金属加热、塑料成型、玻璃熔化等工艺中。

在金属加热方面，电磁感应加热可以实现对金属的局部加热，从而提高生产效率和产品质量。

在塑料成型方面，电磁感应加热可以实现对塑料的快速加热和成型，避免了传统加热方式中的能量浪费和环境污染。

在玻璃熔化方面，电磁感应加热可以实现对玻璃的快速均匀加热，提高了玻璃生产的效率和质量。

此外，随着科学技术的不断进步，电磁感应加热技术也在不断发展。

例如，近年来，随着高频电源技术的发展，电磁感应加热的频率范围也得到了拓展，从传统的中低频加热向高频加热发展。

高频电源可以实现更高的功率密度和更精确的加热控制，从而在一些特定领域发挥着重要作用。

同时，电磁感应加热技术也在材料加热、医疗器械、环保等领域得到了广泛的应用和推广。

总的来说，电磁感应加热技术作为一种先进的加热方式，具有快速、高效、节能等优点，在工业生产和日常生活中得到了广泛应用。

随着科学技术的不断发展，电磁感应加热技术也在不断创新和进步，为各行各业带来了更多的发展机遇和应用前景。

相信在未来的发展中，电磁感应加热技术将会发挥着越来越重要的作用，为人类社会的发展做出更大的贡献。

感应加热技术的原理和应用1. 感应加热技术的概述感应加热技术是一种通过电磁场作用实现加热的方法，它利用电磁感应现象在金属或其他导电材料中产生涡流，使材料自身发热。

感应加热技术具有快速加热、高效节能、精准控制等特点，被广泛应用于工业生产和科研领域。

2. 感应加热技术原理感应加热技术基于法拉第电磁感应定律和焦耳热效应，通过交变电磁场在导体内产生涡流使材料发热，其原理主要包括以下几个方面：2.1 电磁感应定律根据法拉第电磁感应定律，当导体处于变化磁场中时，会在导体中产生感应电流。

感应加热技术利用这个原理通过变化磁场产生涡流实现加热。

2.2 涡流产生当导体位于交变磁场中时，磁场的变化会在导体内引起涡流的产生。

涡流的大小和频率与交变磁场的变化率有关，频率越高，涡流越大。

2.3 焦耳热效应涡流在导体内会受到电阻的阻碍而产生能量损失。

根据焦耳热效应，电流通过导体时会产生热量。

因此，涡流产生的热量通过导体传递给周围材料，实现加热。

3. 感应加热技术的应用感应加热技术在工业生产和科研领域有广泛应用，主要体现在以下几个方面：3.1 金属加热感应加热技术在金属加热领域应用广泛。

例如，金属件的表面淬火、焊接、热处理等工艺中，可以利用感应加热技术快速加热金属，降低能耗，提高生产效率。

3.2 塑料加热感应加热技术也可用于塑料加热，例如在塑料热熔、成型、热合等工艺中，利用感应加热可实现快速、均匀的加热效果，提高生产效率。

3.3 石油化工领域在石油化工领域，感应加热技术被用于加热催化剂、石油管道、容器等，实现高效加热、降低能耗。

3.4 热处理领域感应加热技术在热处理领域有广泛应用，例如对金属材料进行淬火、回火、退火等热处理工艺时，利用感应加热技术可实现快速、均匀的加热效果，提高产品质量。

3.5 电熔炉感应加热技术被广泛应用于电熔炉中，例如电炉炼钢、电炉炼铁等工艺中，通过感应加热将金属材料加热至熔化温度，实现金属的熔炼。

4. 感应加热技术的优势感应加热技术具有以下几个优势：4.1 快速加热感应加热技术可以实现快速加热，加热效率高，能够大幅度提高生产效率。

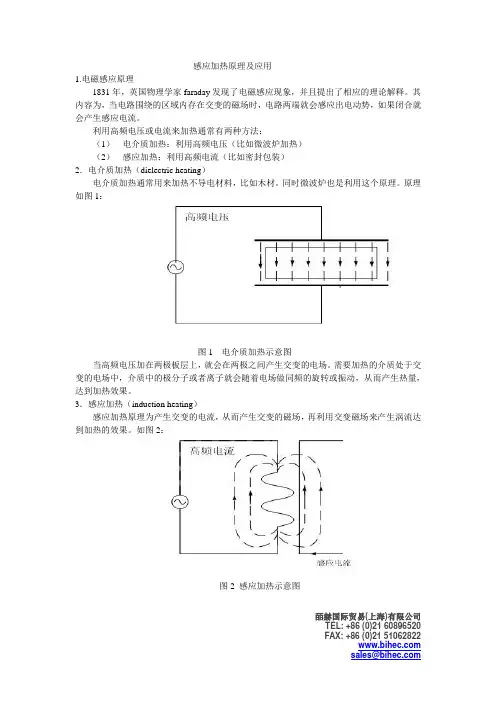

感应加热原理及应用1.电磁感应原理1831年，英国物理学家faraday发现了电磁感应现象，并且提出了相应的理论解释。

其内容为，当电路围绕的区域内存在交变的磁场时，电路两端就会感应出电动势，如果闭合就会产生感应电流。

利用高频电压或电流来加热通常有两种方法：（1）电介质加热：利用高频电压（比如微波炉加热）（2）感应加热：利用高频电流（比如密封包装）2．电介质加热（dielectric heating）电介质加热通常用来加热不导电材料，比如木材。

同时微波炉也是利用这个原理。

原理如图1：图1 电介质加热示意图当高频电压加在两极板层上，就会在两极之间产生交变的电场。

需要加热的介质处于交变的电场中，介质中的极分子或者离子就会随着电场做同频的旋转或振动，从而产生热量，达到加热效果。

3．感应加热（induction heating）感应加热原理为产生交变的电流，从而产生交变的磁场，再利用交变磁场来产生涡流达到加热的效果。

如图2：图2 感应加热示意图皕赫国际贸易(上海)有限公司TEL: +86 (0)21 60896520皕赫国际贸易(上海)有限公司TEL: +86 (0)21 60896520基本电磁定律：法拉第定律：d e N dt φ=安培定律：Hdl NI ⎰= 其中：BdS φ=⎰，0r B u u H =如果采用MKS 制，e 的单位为V ，Ø的单位为Wb ，H 的单位为A/m ，B 的单位为T 。

以上定律基本阐述了电磁感应的基本性质，集肤效应：当交流的电流流过导体的时候，会在导体中产生感应电流（如图3），从而导致电流向导体表面扩散。

也就是导体表面的电流密度会大于中心的电流密度。

这也就无形中减少了导体的导电截面，从而增加了导体交流电阻，损耗增大。

工程上规定从导体表面到电流密度为导体表面的1/e ＝0.368的距离δ为集肤深度。

在常温下可用以下公式来计算铜的集肤深度：δ= 式（1）图3 涡流产生示意图从以上可以看到，如果增大电流和提高频率都可以增加发热效果，是加热对象快速升温。

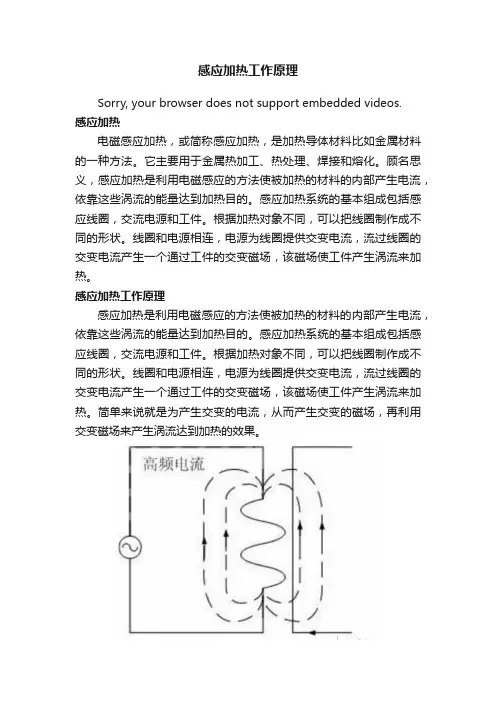

感应加热工作原理Sorry, your browser does not support embedded videos.感应加热电磁感应加热，或简称感应加热，是加热导体材料比如金属材料的一种方法。

它主要用于金属热加工、热处理、焊接和熔化。

顾名思义，感应加热是利用电磁感应的方法使被加热的材料的内部产生电流，依靠这些涡流的能量达到加热目的。

感应加热系统的基本组成包括感应线圈，交流电源和工件。

根据加热对象不同，可以把线圈制作成不同的形状。

线圈和电源相连，电源为线圈提供交变电流，流过线圈的交变电流产生一个通过工件的交变磁场，该磁场使工件产生涡流来加热。

感应加热工作原理感应加热是利用电磁感应的方法使被加热的材料的内部产生电流，依靠这些涡流的能量达到加热目的。

感应加热系统的基本组成包括感应线圈，交流电源和工件。

根据加热对象不同，可以把线圈制作成不同的形状。

线圈和电源相连，电源为线圈提供交变电流，流过线圈的交变电流产生一个通过工件的交变磁场，该磁场使工件产生涡流来加热。

简单来说就是为产生交变的电流，从而产生交变的磁场，再利用交变磁场来产生涡流达到加热的效果。

感应加热示意图法拉第定律：安培定律：其中：左边定律基本阐述了电磁感应的基本性质，集肤效应：当交流的电流流过导体的时候，会在导体中产生感应电流（如图3），从而导致电流向导体表面扩散。

也就是导体表面的电流密度会大于中心的电流密度。

这也就无形中减少了导体的导电截面，从而增加了导体交流电阻，损耗增大。

工程上规定从导体表面到电流密度为导体表面的1/e=0.368的距离δ为集肤深度。

图三：涡流产生示意图在常温下可用以下公式来计算铜的集肤深度：从以上可以看到，如果增大电流和提高频率都可以增加发热效果，是加热对象快速升温。

所以感应电源通常需要输出高频大电流。

在工件表面层产生密度很高的感应电流，迅速加热至奥氏体状态，随后快速冷却得到马氏体组织的淬火方法，当感应圈中通过一定频率的交流电时，在其内外将产生与电流变化频率相同的交变磁场。

感应加热的原理与应用论文引言感应加热是一种利用电磁感应原理实现加热的技术，它在许多领域中得到了广泛应用。

本文将介绍感应加热的基本原理、应用领域以及其在现代工业中的作用。

感应加热的原理感应加热是基于电磁感应现象的一种加热方式。

当变化的电流通过线圈时，会在周围产生变化的磁场。

当导体置于这个变化的磁场中时，由于导体中存在自由电荷，自由电荷受到磁场的作用而发生运动，从而使导体产生热量。

感应加热的原理可简化为以下几个步骤： 1. 通过交流电源提供变化的电流。

2. 电流通过线圈产生变化的磁场。

3. 将待加热的导体置于磁场中。

4. 自由电荷在磁场的作用下发生运动产生热量。

感应加热的优势感应加热具有许多优势，使得它在工业中得到广泛应用。

以下是感应加热的一些优势： - 快速加热：感应加热可以在短时间内将导体加热到需要的温度，节省了时间。

- 高效率：感应加热由于直接作用于导体，能量转化效率高。

- 均匀加热：感应加热可以实现导体的均匀加热，避免了局部过热或过冷的问题。

- 精确控制：感应加热可以通过调节电流的大小和频率来精确控制加热温度。

- 清洁环保：感应加热没有明火和燃烧产物，无污染，对环境友好。

感应加热的应用领域感应加热的应用领域非常广泛，下面列举了几个重要的应用领域：- 金属加热：感应加热广泛应用于金属的加热和熔化过程，如金属锻造、熔炼和淬火等。

- 塑料加热：感应加热可用于塑料的各种加工过程，如塑料焊接、塑料热合和塑料热成型等。

- 医疗器械：感应加热被应用于医疗器械的消毒和无菌处理，确保医疗器械的卫生安全。

- 食品加热：感应加热可以用于食品的加热和烹饪过程，如感应炉和感应灶等。

感应加热在现代工业中的作用感应加热在现代工业中发挥着重要的作用，以下是几个示例： - 金属加工：感应加热可以用于金属的锻造、热处理和焊接等工艺，提高了生产效率和产品质量。

- 电子制造：感应加热广泛应用于电子元件的焊接和回流焊等工艺，确保了电子产品的质量和可靠性。

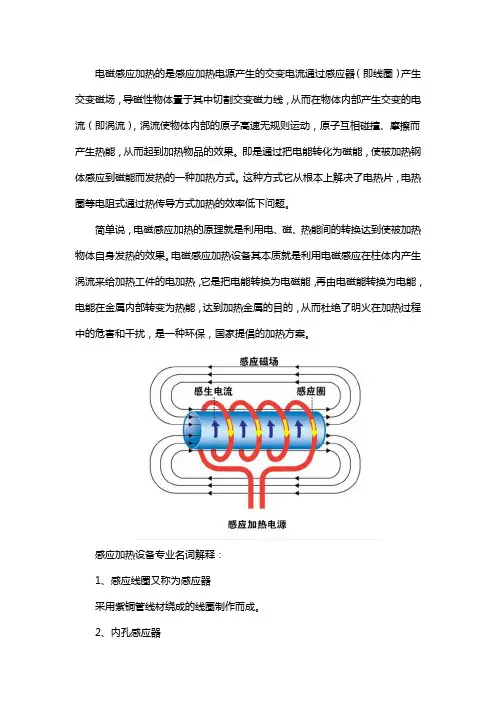

电磁感应加热的是感应加热电源产生的交变电流通过感应器（即线圈）产生交变磁场，导磁性物体置于其中切割交变磁力线，从而在物体内部产生交变的电流（即涡流），涡流使物体内部的原子高速无规则运动，原子互相碰撞、摩擦而产生热能，从而起到加热物品的效果。

即是通过把电能转化为磁能，使被加热钢体感应到磁能而发热的一种加热方式。

这种方式它从根本上解决了电热片，电热圈等电阻式通过热传导方式加热的效率低下问题。

简单说，电磁感应加热的原理就是利用电、磁、热能间的转换达到使被加热物体自身发热的效果。

电磁感应加热设备其本质就是利用电磁感应在柱体内产生涡流来给加热工件的电加热，它是把电能转换为电磁能，再由电磁能转换为电能，电能在金属内部转变为热能，达到加热金属的目的，从而杜绝了明火在加热过程中的危害和干扰，是一种环保，国家提倡的加热方案。

感应加热设备专业名词解释：1、感应线圈又称为感应器采用紫铜管线材绕成的线圈制作而成。

2、内孔感应器加热空心内表面用的感应器。

3、感应线圈导磁体按技术要求需要平面或其他异形工件感应加热的位置，用于改变磁场分布以满足加热要求或减轻感应器邻近物体发热。

4、可调匝比淬火变压器为了能适应各种淬火工件和感应器的电感而制作的高频变压器。

5、感应淬火机床用于卡装工件并能根据工艺要求使淬火工件位置能上下移动或旋转的机械装置。

感应加热设备的应用领域：1、焊接：刃具、钻具、刀具、木工刀具、车刀、钎头、钎焊、铰刀、铣刀、钻头、锯片锯齿、眼镜行业的镜架、钢管、铜管的焊接、截齿焊接、同种异种金属的焊接、压缩机、压力表、继电器接触点、不锈钢锅底不同材料的复合焊接、变压器绕组铜线的焊接、贮藏(气灌嘴的焊接、不锈钢餐、厨具的焊接)。

2、热处理：齿轮、机床导轨、五金工具、气动工具、电动工具、液压件、球墨铸铁、汽摩配、内配等机械金属零件(表面、内孔、局部、整体)的淬火、退火，不锈钢锅制品拉伸。

3、透热成型：标准件、紧固件、大工件、小型五金件、直柄麻花钻、整体或局部透热及麻花钻的热镦热轧、直径100mm以下的圆钢、对金属村料的加热退火以便拉伸、造型、压花、弯管、砸头、钢丝(铁丝)加热制钉、不锈钢制品退火、拉伸、涨型、热膨胀等。

感应加热的原理与应用感应加热的原理感应加热是一种利用电磁感应产生加热效果的技术。

其原理是根据法拉第电磁感应定律，通过在电磁场中放置导体，导体会受到电磁场的影响而发生电磁感应，从而产生热能。

具体来说，当感应加热器中通入交流电时，产生的交变电流会在感应线圈中产生交变磁场。

当工件（导体）靠近感应线圈时，导体内部的自由电子受到感应线圈产生的交变磁场的影响，导致自由电子在导体内部发生移动，产生涡流。

由于电阻产生的电流通过导体时会产生热量，因此在导体中产生的涡流能够使导体发热。

感应加热的应用感应加热技术在工业生产中有着广泛应用。

以下是一些常见的感应加热应用：1.焊接和熔化金属：感应加热在金属焊接和熔化中有着重要的应用。

通过在焊接接头附近或在金属材料表面创建感应加热区域，可以快速加热金属，实现快速和高效的焊接效果。

2.塑料热成型：感应加热在塑料热成型行业中被广泛应用。

通过在塑料加热时使用感应加热技术，可以实现快速和均匀的加热，提高生产效率，并且避免塑料变形和烧焦的问题。

3.铸造和热处理：感应加热在铸造和热处理领域也有着重要的应用。

在铸造过程中，感应加热可以将金属材料迅速加热至熔点，实现高效的铸造过程。

在热处理工艺中，感应加热可以使金属材料迅速升温和冷却，从而实现材料的相变和改善材料的性能。

4.医疗领域：感应加热在医疗领域中也有一些应用。

例如，在物理治疗中，感应加热可以用于治疗肌肉和骨骼问题，通过加热身体组织来促进血液循环和恢复。

5.热剪工具：感应加热还可以应用于热剪工具中。

在家庭和工业使用中，通过使用感应加热技术，可以将剪刀、刀片等工具迅速加热，实现高效和安全的剪切效果。

总之，感应加热技术在许多领域中都有着重要的应用。

由于其高效、快速和均匀的加热特性，感应加热在工业生产中得到了广泛的应用，并且在医疗和家庭等领域也有一些应用。

电感应加热原理
为了避免重复的标题，我们可以用以下方式描述电感应加热原理：
电感应加热是利用交流电通过线圈中的电流产生的磁场来加热物体的一种方法。

当通过线圈的交流电流发生变化时，线圈中会产生变化的磁场，而变化的磁场会穿透到位于附近的物体中。

这个变化的磁场会导致物体中自由电子的运动，从而产生电阻加热效应。

根据法拉第电磁感应定律，当磁场穿过导体时，会在导体中产生感应电动势。

如果导体是一个闭合回路，那么感应电动势会导致电流的产生。

在电感应加热中，线圈中的交流电流通过线圈产生的磁场，会感应导体中的涡流。

涡流会在导体内部产生电阻，从而将电能转化为热能。

电感应加热可以应用于多种场景。

最常见的应用是炉子和炉具中的加热元件。

例如，电磁灶就是利用电感应加热原理来加热锅具底部的。

当电磁灶通电时，电流通过线圈产生的磁场会感应锅具底部的涡流，从而加热锅具。

总的来说，电感应加热是一种有效的加热方式，通过利用交流电产生的磁场感应导体中的涡流来将电能转化为热能。

这种加热方法具有高效、节能的特点，在许多应用场景中都得到广泛的应用。

感应加热设备按电源频率可分为工频、中频、超音频、高频，其各自的频率范围和加热的功率密度见表1。

▼表1感应加热频段的频率范围和加热功率密度一、感应加热原理感应加热原理图感应加热的主要依据是：电磁感应、“集肤效应”和热传导三项基本原理。

当交变电流在导体中通过时，在所形成的交变磁场作用下，导体内会产生感应电动势。

由于越接近心部，感应电动势越大，导体的电流便趋向于表层，电流强度从表面向心部呈指数规律递减，如图1所示。

这种现象即所谓交变电流的集肤效应。

▲图1交变电流在导体中的分布情况图2所示，为两根矩形截面的导体同向电流和反向电流时的磁场分布情况。

由于电源电动势和自感应电动势的作用，同向电流系统中最大的磁场强度产生在导体表面的外侧，反向电流系统最大磁场强度产生在导体表面内侧，这就是邻近效应。

利用邻近效应，可以选择适当形状的感应器对被处理零件表面的指定部位进行集中加热，使电流集中在与感应器宽度大致相等的区段内。

导体间的距离越小临近效应表现的越强烈。

▲图2存在邻近效应时，磁场和电流分布示意图a）同向电流磁场在外侧b）反向电流磁场在内侧通过感应圈的电流集中在内测表面的现象称为环状效应，见图3。

环状效应是由于感应圈交流电流磁场的作用使外表面自感应电动势增大的结果。

▲图3交流电流的环状效应加热外表面，环状效应是有利的，而加热平面与内孔时，它会使感应器的电效率显著降低。

为了提高平面和内孔感应器的效率，常常设置导磁体，以改变磁场强度的分布，迫使电流趋近于零件所需加热的表面，见图4。

由图可见，导磁体有把电流驱向其对侧的作用。

▲图4加导磁体后电流在感应圈中的分布a）内孔加热b）平面加热表面效应、邻近效应、环状效应均随交变电流频率的增加而加剧。

此外，邻近效应和环状效应还随导体截面的增大、两导体间距的减小和圆环半径的减小而加剧。

由磁场强度分布方程可得出式中：若将上式画成曲线图，其结果如图5a）所示。

▲图5涡流强度由工件表面向纵深的变化I0-表面涡流强度I2-距表面x处的涡流强度从式中得知，K=；但由磁场强度分布的基本方程式得知，K²=8πμf/ρ，故K==式中ρ——材料的电阻率（Ω·cm）μ——材料的磁导率f——电流的频率磁场强度分布的基本方程表明，涡流强度随表面距离的变化呈指数规律。

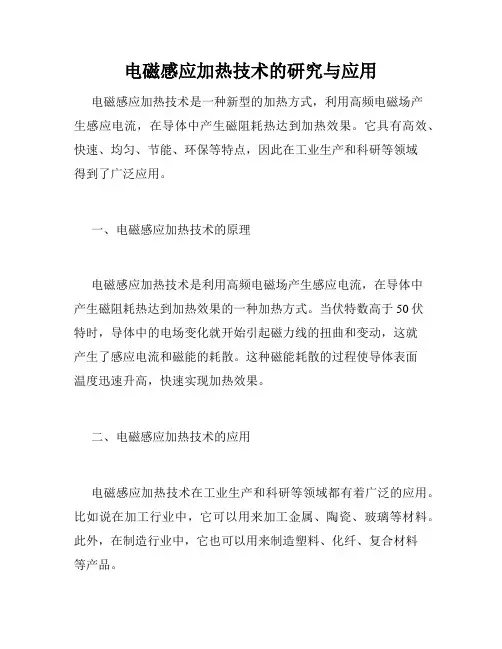

电磁感应加热技术的研究与应用电磁感应加热技术是一种新型的加热方式，利用高频电磁场产生感应电流，在导体中产生磁阻耗热达到加热效果。

它具有高效、快速、均匀、节能、环保等特点，因此在工业生产和科研等领域得到了广泛应用。

一、电磁感应加热技术的原理电磁感应加热技术是利用高频电磁场产生感应电流，在导体中产生磁阻耗热达到加热效果的一种加热方式。

当伏特数高于50伏特时，导体中的电场变化就开始引起磁力线的扭曲和变动，这就产生了感应电流和磁能的耗散。

这种磁能耗散的过程使导体表面温度迅速升高，快速实现加热效果。

二、电磁感应加热技术的应用电磁感应加热技术在工业生产和科研等领域都有着广泛的应用。

比如说在加工行业中，它可以用来加工金属、陶瓷、玻璃等材料。

此外，在制造行业中，它也可以用来制造塑料、化纤、复合材料等产品。

三、电磁感应加热技术的优点电磁感应加热技术具有很多的优点。

它加热效率高，可以将能源充分利用，大大减少了能源消耗，因此具有节能的优点。

同时，由于它采用高频磁场加热，温度分布均匀，可以减小热处理变形，保证制品品质，因此具有成品质量好的优点。

此外，电磁感应加热技术还具有反应速度快的优点，可以极大地缩短加工时间，提高生产效率。

四、电磁感应加热技术的前景展望电磁感应加热技术在工业生产和科研等领域有着广泛的应用前景。

随着人们对环境和资源的要求越来越高，传统的加热方式已经不能满足要求，而电磁感应加热技术具有高效、快速、均匀、节能、环保等优点，可以满足未来的工业生产和科研等领域的要求。

总之，电磁感应加热技术是一种先进的加热方式，它具有高效、快速、均匀、节能、环保等优点，在工业生产和科研等领域得到了广泛应用。

随着科技的不断发展和进步，相信电磁感应加热技术还会有更加广泛的应用和更加出色的表现。

感应加热的原理及应用1. 什么是感应加热？感应加热是一种利用电磁感应的原理来加热物体的方法。

通过将交流电通过线圈产生交变磁场，进而感应导体内部产生感应电流，由于导体内部的电阻，电流会产生热量，从而使导体加热。

2. 感应加热的原理感应加热的原理主要基于电磁感应和焦耳热效应。

当交流电通过线圈时，会产生一个交变磁场。

如果在这个交变磁场中放置一个导体，导体内部将会产生感应电流。

根据电阻产生焦耳热效应，导体加热。

3. 感应加热的优势和应用感应加热具有以下优势：•高效率：感应加热的能量转换效率高，可达到90%以上，比传统加热方式节能。

•精确控制：感应加热可以通过调整电流、频率等参数来实现对加热过程的精确控制。

•快速加热：感应加热的加热速度快，可节省加热时间。

•温度均匀：感应加热的加热均匀性好，可避免热应力和温度梯度对材料的影响。

感应加热在各个领域有广泛的应用，包括但不限于：•金属加热：感应加热可以用于金属的热处理、炼钢等领域。

•电磁炉：感应加热可以用于家用电磁炉、工业用电磁炉等。

•医疗设备：感应加热可以用于医疗设备中，如高频电疗设备等。

•焊接和熔炼：感应加热可以用于金属焊接、熔炼等领域。

4. 感应加热的工作原理及设备感应加热的工作原理可以基于电磁感应定律和焦耳热效应来解释。

感应加热设备主要包括电源、线圈、工作件等组成。

具体工作流程如下：1.电源产生交流电流。

2.交流电流通过线圈，产生交变磁场。

3.工作件放置在磁场中，产生感应电流。

4.感应电流根据导体电阻产生焦耳热效应，导致工作件加热。

5. 感应加热的参数和控制方法在感应加热中，常用的参数和控制方法有：•电流：感应电流的大小会影响加热效果，可以通过调整电源电流来控制。

•频率：感应电流的频率也会影响加热效果，可以通过调整电源频率来控制。

•加热时间：加热时间可以根据需要进行设置，可以通过调整加热时间来控制加热效果。

6. 感应加热的未来发展随着科技的不断进步，感应加热技术也在不断发展。

电磁感应加热原理
电磁感应加热是一种利用电磁感应现象来实现加热的技术。

根据法拉第电磁感应定律，当磁场的磁通量发生变化时，会在闭合电路中产生感应电流。

利用这一原理，可以通过交变电流产生交变磁场，从而在导体中感应出额外的电流，从而产生热量。

在电磁感应加热中，一般采用的是高频交流电源，使得电流在导体中迅速变化，从而产生强烈的变化磁场。

此时，会在导体中感应出大量的涡流。

涡流的存在会使得导体内部出现能量损耗，产生大量热能。

这种热能会迅速传递给导体，导致其温度升高。

电磁感应加热的原理是基于涡流产生的热能损耗，因此导体的电导率对于加热效果有着重要影响。

一般来说，电导率越高的导体，其涡流产生的热能损耗越大，从而加热效果越好。

电磁感应加热技术在实际应用中有着广泛的应用。

例如，它可以用于工业生产中的高温熔化、金属焊接和淬火等工艺。

此外，它还可以用于家用电器中的电磁炉、电热水壶等电器产品中。

总的来说，电磁感应加热是一种利用电磁感应现象产生并利用热能的技术。

通过交变电流产生交变磁场，从而在导体中感应出涡流，使得导体产生热能。

这种加热方式具有高效、安全、环保等特点，在许多领域有着广泛的应用。

高频感应加热原理高频感应加热是一种利用高频电流产生的磁场来加热金属材料的加热方法。

它主要应用于金属材料的加热、熔化、焊接、热处理等工艺中，具有加热速度快、效率高、能耗低、环保等优点。

下面我们将详细介绍高频感应加热的原理及其应用。

高频感应加热原理。

高频感应加热利用高频交变电流通过感应线圈产生的交变磁场，使金属材料内部产生涡流，从而使金属材料发热。

具体来说，高频感应加热主要包括以下几个步骤：1. 电源产生高频交变电流；2. 高频交变电流通过感应线圈产生交变磁场；3. 金属材料置于感应线圈内，交变磁场穿过金属材料时，金属材料内部产生涡流；4. 涡流在金属材料内部产生阻尼效应，使金属材料发热。

高频感应加热的原理可以简单总结为“电—磁—热”转化过程，即通过高频电流产生高频磁场，再通过磁场在金属材料内部产生涡流，最终使金属材料发热。

这种加热方式具有能量传递快、加热均匀、温度控制精确等优点，因此在工业生产中得到了广泛应用。

高频感应加热的应用。

高频感应加热在工业生产中有着广泛的应用，主要体现在以下几个方面：1. 金属加热和熔炼，高频感应加热可以用于金属材料的加热和熔炼，例如金属锻造、铸造、热处理等工艺中，可以快速、均匀地加热金属材料，提高生产效率和产品质量。

2. 金属焊接，高频感应加热可以用于金属材料的焊接，例如管道焊接、金属板焊接等工艺中，可以实现快速、高效的焊接，减少能源消耗和环境污染。

3. 金属热处理，高频感应加热可以用于金属材料的热处理，例如淬火、回火、退火等工艺中，可以精确控制加热温度和时间，实现金属材料的组织结构调整和性能提升。

4. 其他领域，高频感应加热还可以应用于其他领域，例如医疗器械的消毒、食品加热、塑料热合等工艺中，具有广泛的应用前景。

总结。

高频感应加热作为一种先进的加热技术，具有加热速度快、效率高、能耗低、环保等优点，在金属加热、熔炼、焊接、热处理等工艺中得到了广泛应用。

通过对高频感应加热原理及其应用的介绍，我们可以更加深入地了解这种先进的加热技术，并在实际生产中加以应用，提高生产效率和产品质量。

感应加热基本原理1.电磁感应原理1831年，英国物理学家faraday发现了电磁感应现象，并且提出了相应的理论解释。

其内容为，当电路围绕的区域内存在交变的磁场时，电路两端就会感应出电动势，如果闭合就会产生感应电流。

利用高频电压或电流来加热通常有两种方法：（1）电介质加热：利用高频电压（比如微波炉加热）（2）感应加热：利用高频电流（比如密封包装）2．电介质加热（dielectric heating）电介质加热通常用来加热不导电材料，比如木材。

同时微波炉也是利用这个原理。

原理如图1：图1 电介质加热示意图当高频电压加在两极板层上，就会在两极之间产生交变的电场。

需要加热的介质处于交变的电场中，介质中的极分子或者离子就会随着电场做同频的旋转或振动，从而产生热量，达到加热效果。

3．感应加热（induction heating）感应加热原理为产生交变的电流，从而产生交变的磁场，再利用交变磁场来产生涡流达到加热的效果。

如图2：图2 感应加热示意图基本电磁定律：法拉第定律：d e N dt φ=安培定律：Hdl NI ⎰= 其中：BdS φ=⎰，0r B u u H =如果采用MKS 制，e 的单位为V ，Ø的单位为Wb ，H 的单位为A/m ，B 的单位为T 。

以上定律基本阐述了电磁感应的基本性质，集肤效应：当交流的电流流过导体的时候，会在导体中产生感应电流（如图3），从而导致电流向导体表面扩散。

也就是导体表面的电流密度会大于中心的电流密度。

这也就无形中减少了导体的导电截面，从而增加了导体交流电阻，损耗增大。

工程上规定从导体表面到电流密度为导体表面的1/e ＝0.368的距离δ为集肤深度。

在常温下可用以下公式来计算铜的集肤深度：δ= 式（1）图3 涡流产生示意图从以上可以看到，如果增大电流和提高频率都可以增加发热效果，是加热对象快速升温。

所以感应电源通常需要输出高频大电流。

参考文献：fundalmentals of power electronics, R.W.Erickson （讲义）TPIH2500 Textbook Tetra Pak Technical Training Centre。

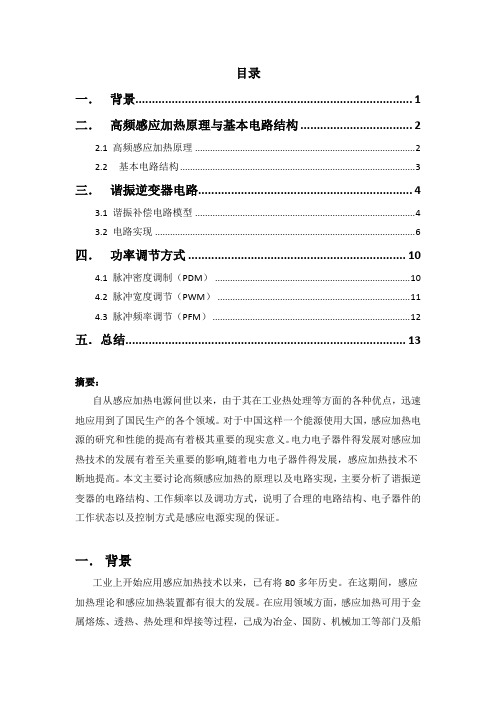

目录一．背景 (1)二．高频感应加热原理与基本电路结构 (2)2.1 高频感应加热原理 (2)2.2 基本电路结构 (3)三．谐振逆变器电路 (4)3.1 谐振补偿电路模型 (4)3.2 电路实现 (6)四．功率调节方式 (10)4.1 脉冲密度调制（PDM） (10)4.2 脉冲宽度调节（PWM） (11)4.3 脉冲频率调节（PFM） (12)五．总结 (13)摘要：自从感应加热电源问世以来，由于其在工业热处理等方面的各种优点，迅速地应用到了国民生产的各个领域。

对于中国这样一个能源使用大国，感应加热电源的研究和性能的提高有着极其重要的现实意义。

电力电子器件得发展对感应加热技术的发展有着至关重要的影响,随着电力电子器件得发展，感应加热技术不断地提高。

本文主要讨论高频感应加热的原理以及电路实现，主要分析了谐振逆变器的电路结构、工作频率以及调功方式，说明了合理的电路结构、电子器件的工作状态以及控制方式是感应电源实现的保证。

一．背景工业上开始应用感应加热技术以来，已有将80多年历史。

在这期间，感应加热理论和感应加热装置都有很大的发展。

在应用领域方面，感应加热可用于金属熔炼、透热、热处理和焊接等过程，己成为冶金、国防、机械加工等部门及船舶、飞机、汽车等制造业不可缺少的技术。

此外感应加热正不断的进入人们的家庭生活中，例如电磁炉等都是依靠感应加热原理工作的。

感应加热电源技术的发展趋势是高频化、大容量化、智能化和绿色化。

目前的高频感应加热电源频率在几百千赫左右，技术比较成熟。

感应加热的应用领域以及应用范围越来越广，究其原因，要是感应加热具有如下一些特点：（1）加热温度高，而且是非接触式加热；（2）加热效率高——节能；（3）加热速度快——被加热物的表面氧化少；（4）温度容易控制——产品质量稳定；（5）可以局部加热，容易实现自动控制；（6）作业环境好，作业占地少，环保；（7）能加热形状复杂的工件，工件容易加热均匀；在我国，感应加热是伴随着汽车工业和拖拉机工业的诞生而起步的。

那么，感应加热实际上是如何工作的呢？感应加热是通过在一个导体中产生电流来工作的。

它是这样的：首先，一个铜线圈（通常是螺线管，但不完全），在它内部有一个大的，时变的电流，这个电流通过加在线圈上的时变电压产生（通常是通过施加正弦波的形式）。

然后此电流会创建一个随时间变化的磁场（对于螺线圈来说，lNI H =），这将产生一个时变的磁通（H B μ=）。

如果一个导体放在磁场中，那么它周围就会产生电压。

（BA dtd E ==φφ,）。

如果导体是个闭环，感应电压会在导体的外部产生循环的电流。

jXR V I jX R I V +=+=)....(由于这是一个交流系统，肯定会有阻抗的补偿：如果是直流系统，磁通变化率（dtd φ）将会是0，所以就不会有感应电流产生。

最后，这个产生的电流会在工件中产生R I 2的损失，可以有效地使这种加热途径成为一种电阻加热方法，albeit with the current flowing at right angles to that ofdirect resistance heating （也就是围绕着钢坯而不是顺沿着钢坯）。

通过考虑在管状金属薄片中的电流流量，已经知道了感应加热工作的基本原理，我们将要观察的是当感应加热一个固体工件时的感应电流。

这个问题的答案是一个相当复杂的数学问题，并且深入的研究它会很浪费时间。

因此，我将提供一个简单的描述，来告诉你磁场以及电流是怎么样在要加热的材料上工作的，之后便是解析答案。

这种方法就避免了矢量积分，贝塞尔函数等复杂问题。

为了避免讨论磁通的返回路径和最终影响，我们把一个半无限大的平板作为加热对象，只是通过在它上面的无限大的电流2-diamentional sheet 来加热它。

这个图表示的是无限部分中有限的一部分。

代表工作头的电流层左右（x 方向）、前后（z 方向）无限延伸。

在y 方向上没有占用所有的空间。

代表工件的半无限大的平板在z 方向和x 方向上也是无限延伸的，但在y 方向上是从0到负无穷。
