玻璃分类表
- 格式：doc
- 大小：20.00 KB
- 文档页数：1
下载文档原格式
合集下载
玻璃介绍
以上三类玻璃按耐火等级分为I级、II级、III级、IV级
防火玻璃按耐火性能分A、B、C三类 A类防火玻璃：同时满足耐火完整性，耐火隔热性要求的防火玻璃。 B类防火玻璃：同时满足耐火完整性，热辐射强度的防火玻璃。 C类防火玻璃：满足耐火完整性要求的防火玻璃。 主要性能指标 加工规格 最大尺寸：3600x2000mm 最小尺寸：100x100mm 测试标准：GB15763.1-2001
加工范围 最大尺寸：5000x2400mm 厚度：4~25mm 最大装载：2000kg/load 执行标准：GB 15763.4-2009
均质玻璃与钢化玻璃的自爆概率比较 引爆前钢化玻璃的自爆率为1~3/1000，引爆后可使自爆 率降低为1~3/100000。 The comparison of self-destruction probability of heat soaked glass and tempered glass Once being heat soaked, the self-destruction probability can be reduced from 1~3/1000 to 1~3/100000.
加工范围 尺寸范围：2540x3660mm 厚度范围：3~12mm 常规厚度：5~6mm 执行标准：GB/T 18915.1-18915.2 2002
在线LOW-E与离线LOW-E
一、在线LOW-E：利用新型在线热解多层镀膜生产形成，颜色只有透明与浅蓝二种，可单片使用。 二、离线LOW-E：是玻璃原片离开浮法生产线后，使用最先进的真空磁控溅射设备在其表面镀上5~9层贵重金属（目前是金属 银）及其氧化物膜层，有以下特点： 1.辐射率在0.1~0.15之间，是一种极理想的隔热玻璃。隔热系数（U值）一般在1.8以下（冬季）； 2.可见光透射率可以调节，反射光波长可选择性较大，颜色多样化，可满足客户的不同使用要求； 3.离线LOW-E玻璃必须合成中空玻璃使用。
汽车玻璃知识
下一页 返回
汽车玻璃知识
③欧盟认证。2002年10月起，根据欧盟指令72／245／ EEC及修正指令95／54／EC的要求，凡是进入欧盟市场进 行销售的汽车电子电器类产品，必须通过EEC(E—Mark，欧 洲经济共同体汽车法规)相关测试认证，标贴E标志，欧盟各 国海关才会予以放行，准许进入当地市场。
（5）透光率标识
标识“ASl”“AS2”为美国标准“Sootvetstvie”的简写 ，它表明的信息如下：
① “ASl”表示这块玻璃的透光率大于等于70％，即“
清楚的玻璃”，可用于前风挡(见图4-18左)。
②“AS2”代表透光率小于等于70％，按规定它可用于除前 风挡外的任何部位
下一页 返回
汽车玻璃知识
下一页 返回
汽车玻璃知识
（1）玻璃类型 ①夹层玻璃：LAMINATED，用字母L表示。 ②钢化玻璃：TEMPKRED，用字母T表示。 ③隔热玻璃：TEMPSAFETYCLASS。 ④着色玻璃：▲TINTED▲(“TINTED”表示为带彩条的
，“▲”表示向上安装)。 （2）玻璃表示方向：F表示前方，R表示后方，LH表示左
下一页 返回
汽车玻璃知识
4．其他类型 在夹层与钢化玻璃基础上衍生的其他类型汽车玻璃，主要
包括： （1）中空玻璃 将两片或多片玻璃以有效支撑均匀隔开并周边黏结密封，
使玻璃层间形成有干燥气体空间的玻璃制品。 使用镀膜中空玻璃，可获得冬暖夏凉的最佳效果。它可用
于汽车的边窗，以及需创建空调和隔音的地方。 （2）防弹玻璃 将玻璃或有机玻璃与优质工程塑料经特殊加工得到的一种
下一页 返回
汽车玻璃知识
中国汽车行业高速发展，随之而来的是中国汽车玻璃行业需 求增大，每年以20％的增长率不断增加。中国汽车玻璃行业 龙头企业——福耀集团是中国最大的汽车玻璃制造商，占有 全球10％的汽车玻璃市场份额，在国内OEM市场，占有率高 达60％。市场方面，汽车玻璃市场分为整车配套市场(OEM) 和售后维修更换市场(AGR)；从全球范围来看，汽车玻璃的 OEM市场约为AGR市场的5倍左右。
汽车玻璃知识
③欧盟认证。2002年10月起，根据欧盟指令72／245／ EEC及修正指令95／54／EC的要求，凡是进入欧盟市场进 行销售的汽车电子电器类产品，必须通过EEC(E—Mark，欧 洲经济共同体汽车法规)相关测试认证，标贴E标志，欧盟各 国海关才会予以放行，准许进入当地市场。
（5）透光率标识
标识“ASl”“AS2”为美国标准“Sootvetstvie”的简写 ，它表明的信息如下：
① “ASl”表示这块玻璃的透光率大于等于70％，即“
清楚的玻璃”，可用于前风挡(见图4-18左)。
②“AS2”代表透光率小于等于70％，按规定它可用于除前 风挡外的任何部位
下一页 返回
汽车玻璃知识
下一页 返回
汽车玻璃知识
（1）玻璃类型 ①夹层玻璃：LAMINATED，用字母L表示。 ②钢化玻璃：TEMPKRED，用字母T表示。 ③隔热玻璃：TEMPSAFETYCLASS。 ④着色玻璃：▲TINTED▲(“TINTED”表示为带彩条的
，“▲”表示向上安装)。 （2）玻璃表示方向：F表示前方，R表示后方，LH表示左
下一页 返回
汽车玻璃知识
4．其他类型 在夹层与钢化玻璃基础上衍生的其他类型汽车玻璃，主要
包括： （1）中空玻璃 将两片或多片玻璃以有效支撑均匀隔开并周边黏结密封，
使玻璃层间形成有干燥气体空间的玻璃制品。 使用镀膜中空玻璃，可获得冬暖夏凉的最佳效果。它可用
于汽车的边窗，以及需创建空调和隔音的地方。 （2）防弹玻璃 将玻璃或有机玻璃与优质工程塑料经特殊加工得到的一种
下一页 返回
汽车玻璃知识
中国汽车行业高速发展，随之而来的是中国汽车玻璃行业需 求增大，每年以20％的增长率不断增加。中国汽车玻璃行业 龙头企业——福耀集团是中国最大的汽车玻璃制造商，占有 全球10％的汽车玻璃市场份额，在国内OEM市场，占有率高 达60％。市场方面，汽车玻璃市场分为整车配套市场(OEM) 和售后维修更换市场(AGR)；从全球范围来看，汽车玻璃的 OEM市场约为AGR市场的5倍左右。
玻璃介绍
复性和周期性。而在石英玻璃中，硅氧排
列的规律性只在几个原子间距的“短程”内
保持着，从较大的范围看，没有可重复的
周期性，是短程有序，长程无序。
石英晶体和石英玻璃中原子的排列
钠钙玻璃的结构
概述
• 引入金属氧化物，改变了石英玻璃中 单一的化学组成和Si／O的比例，使原来 互相连接的[SiO4]四面体网络断裂，“桥氧” 变为“非桥氧”，只与1个硅离子相连，引入 的Na+、Ca2+离子在非桥氧附近，处于断裂 网络形成的空隙中，以平衡氧离子的负电荷。 • Na2O、CaO等氧化物的加入，改变了原 来的四面体网络，引起玻璃的许多性质改变， 如降低了玻璃的熔制温度和粘度，降低了硬 度和强度，降低了化学稳定性，增大了热膨 胀系数，从而导致抗热冲击性能下降 。
关于玻璃的研究，可以分为两个方面：
➢一是研究开发出各种具有独特性能的新型玻璃态材料； ➢二是利用现代科学技术加深对玻璃结构和性能的认识，
从而促进新型玻璃材料的研究和开发。
玻璃的两个主要定义：
➢一个定义着重在制备方法上。传统的玻璃制备是将单组 分或多组分原料物质加热成为均匀的熔体，然后冷却。 由于形成玻璃的物质当温度降低时粘度增加很快，使体 系内原子的运动很慢以至于不能排列成整齐的晶格。人 们称通过这一过程制成的固体为玻璃。
➢另一个定义着重在玻璃的结构上。也就是说，玻璃是一 种无定型固体，原子在其中的排列没有晶体那种长程有 序的周期性。
玻璃材料有很多种类，在日常生活、工业生产和科学 技术等方面都有重要应用。
1. 玻璃的形成
1）形成玻璃的物质
由传统工艺制备的玻璃材料主要是氧化物玻璃。下表 列出了生成氧化物玻璃的元素在周期表中的位置。
作用：降低玻璃的热膨胀系数、密度，提高玻璃的热稳 定性、化学稳定性、粘度、机械强度等；含量高，需要较高 的熔融温度。一般瓶罐玻璃二氧化硅含量约为73%左右。
光学基础知识
光学加工基础知识§1光学玻璃基本知识一.基本分类和概念光学材料分类：光学玻璃、光学晶体、光学塑料三类。
玻璃的定义：不论化学成分和固化温度范围如何，一切由熔体过冷却所得的无定形体，由于粘度逐渐增加而具有固体的机械性质的，均称为玻璃。
光学玻璃分为冕牌K和火石F两大类，火石玻璃比冕牌玻璃具有较大的折射率nd和较小的色散系数vd。
二.光学玻璃熔制过程将配合料经过高温加热,形成均匀的，高品质的，并符合成型要求的玻璃液的过程,称玻璃的熔制。
玻璃的熔制，是玻璃生产中很重要的环节.，玻璃的许多缺陷都是在熔制过程中造成的, 玻璃的产量、质量、生产成本、动力消耗、熔炉寿命等都与玻璃的熔制有密切关系。
混合料加热过程发生的变化有:物理过程-----配合料的加热，吸附水的蒸发，单组分的熔融，个别组分挥发.某些组分的多晶转变。
化学过程-----固相反应，盐的分解，水化物分解，结晶水的排除，组分间的作用反应及硅酸盐的形成。
物理化学过程-----低共熔物的组分和生成物间相互溶解,玻璃与炉气介质，耐火材料相互作用等。
上述这些现象的发生过程与温度和配合料的组成性质有关.对于玻璃熔制的过程,由于在高温下的反应很复杂,尚待充分了解,但大致可分为以下几个阶段。
1.加料过程-----硅酸盐的形成2.熔化过程-----玻璃形成3.澄清过程-----消除气泡4.均化过程------消除条纹5.降温过程-------调节粘度6.出料成型过程总之,玻璃熔制的每个阶段各有其特点,同时,它们又是彼此互相密切联系和相互影响的.在实际熔制中,常常是同时或交错进行的,这主要取决于熔制的工艺制度和玻璃窑炉结构特点。
三.玻璃材料性能1．折射率nd、色散系数vd根据折射率和色散系数与标准数值的允许差值，光学玻璃可以分为五类表1-1：折射率和色散系数与标准数值的允许差值2.光学均匀性光学均匀性指同一块玻璃中折射率的渐变。
玻璃直径或边长不大于150mm，用鉴别率比值法玻璃分类如表1-2。
建筑玻璃系列的国家标准
一、建筑玻璃的标准体系1、建筑玻璃平板玻璃是指板状的硅酸盐玻璃。
它主要有用垂直引上法和平拉法生产的普通平板玻璃；用浮法工艺生产的浮法平板玻璃；采用浮法工艺生产的，成份中三氧化二铁含量不大于0.015%，具有高可见光透射率比的平板玻璃；用压延法生产的表面带有花纹图案、透光但不透明的压花平板玻璃；用压延法生产的内部夹有金属丝或网的夹丝平板玻璃；并在上述玻璃成份中加入着色剂使玻璃显现一定颜色的着色平板玻璃。
曲面玻璃是在平板玻璃经二次热加工而形成的曲面玻璃也可称为热弯玻璃。
为提高玻璃的强度、保证玻璃的安全性和增加玻璃的使用功能，经二次加工制成防火玻璃；钢化玻璃（钢化玻璃又分为物理钢化玻璃和化学钢化玻璃；物理钢化玻璃又分为半钢化玻璃、钢化玻璃和均值钢化玻璃）；镀膜玻璃（可分为离线镀膜玻璃和再线镀膜玻璃）；釉面玻璃等。
为了满足建筑的需要直接采用上述玻璃的单片和采用上述玻璃经合成而形成的中空玻璃和真空玻璃。
为了满足建筑的特殊需要而制成的镶嵌玻璃、建筑用U型玻璃、光栅玻璃、防弹玻璃、空心玻璃砖贴膜玻璃、和建筑玻璃制品等。
二、建筑玻璃标准对的技术和质量要求1、GB 11614-2009《平板玻璃》对平板玻璃质量要求（其中对尺寸偏差、对角线差、厚度偏差、厚薄差、外观质量和弯曲度的要求为强制性的要求，光学特性和特殊厚度或其他要求为推荐性的要求）如下2、JC/T 511-2002《压花玻璃》对用压延法生产的表面带有花纹图案、透光但不透明的平板玻璃（花4、GB15763.2-2005《建筑用安全玻璃第2部份：钢化玻璃》对经热处理工艺之后的玻璃。
其特点是在玻璃表面形成压应力层，机械强度和耐热冲击强度得到提高，并具有特殊的碎片状态的钢化玻璃；GB15763.4-2009《建筑用安全玻璃第4部份：均质钢化玻璃》对经过特定工艺条件处理过的钠钙硅钢化玻璃（简称HST）的均质钢化玻璃（热浸钢化玻璃）；JC/T977-2005《化学钢化玻璃》对通过离子交换，玻璃表层碱金属离子被熔盐中的其它碱金属离子置换，使机械强度提高的化学钢化玻璃的技术要求如下Ⅲ类表面应力P＞600耐热冲击性能物理钢化应耐2000C温差不破坏化学钢化应耐1200C温差不破坏压应力层厚度d （μm）化学钢化A类12＜d≤25B类25＜d≤50C类d＞50弯曲强度（四点弯法）均质钢化浮法玻璃、镀膜玻璃≥120 MPa以95%的置信区间,5%的破损概率釉面玻璃(釉面为加载面) ≥75 MPa压花玻璃≥90 MPa化学钢化2mm以上建筑用. ≥150Mpa边部加工建筑用化学钢化玻璃边部应进行倒角及细磨处理。
玻璃的分类及各自作用
普通玻璃普通玻璃有平板模拟和浮法玻璃之分，平板玻璃平整度不够、厚薄不匀，会产生物像反射变形；浮法玻璃工艺先进，是将经过熔融的玻璃溶液，连续不断地流入盛有熔融锡液的槽内，浮在锡溶液表面上的玻璃液在重力和表面张力的共同作用下，经自然延展至退火后，切割而成。
表面平整光滑，物像透视和反射变形极小，受到用户欢迎。
普通玻璃一般用于门窗上。
钢化玻璃钢化玻璃又称强化玻璃，它是利用平板或浮法玻璃加热到一定温度后迅速冷却或经化学方法进行处理的玻璃，除保持原有的透明可视性外还能抵抗低温急变，机械强度高、耐冲击、即使破碎，也是形成5mm左右无尖锐棱角的小颗粒状碎片，对人的伤害较小。
钢化玻璃是一种安全玻璃，普通用来做商店、酒店的玻璃门和汽车的边侧窗玻璃。
夹胶玻璃夹胶玻璃是将两片或两片以上的普通玻璃之间嵌夹透明塑料薄膜，经热压粘合成平面和弯曲的复合玻璃制品。
其透明性好，耐冲击、机械强度高。
当玻璃被击碎时，由于中间塑料衬片的作用，所有仅能产生辐射状的裂纹，不落碎片伤人。
原用于汽车的前档玻璃，现多做为大饭店、大商场的玻璃墙面和橱窗玻璃，既有通透华丽的效果，又有保护人员安全的作用。
目前流行的裂纹玻璃就三层加塑衬而成，两面是平板玻璃，中间是碎纹玻璃，装饰效果独特。
夹丝玻璃夹丝玻璃系以压延法生产的一种安全防碎玻璃。
它是将平板玻璃加热到红热软化时在将预热处理的金属丝压入玻璃中间制成，内应力均匀。
当受外力作用引起破碎时，碎片仍连在金属网上，不致飞出伤人，具有一定的安全防火防盗作用。
中空玻璃中空玻璃由两层或两层以上的平板玻璃构成。
四周用高温强度气密性复合粘合剂，将两片或多片玻璃与密封条、玻璃条粘接、密封，中间充入干燥气体，框内充以干燥剂，以保证玻璃之间空气的干燥度。
因为中空玻璃经干燥、合片、粘接、固化、充气等工序制成，所有具有较好的保温、隔热、隔音等特点。
中空玻璃一般用于建筑物的墙面上。
镀膜玻璃镀膜玻璃是在蓝色或紫色吸热玻璃表面经特殊工艺；使玻璃表面形成金属氧化膜，就像反光镜一样反光。
光学玻璃性能参数及解释和代号
序成都光明光电股份有限公司始建于1956年，是中国最大的光学材料制造商，其光学玻璃的产量数年连续世界第一。
公司开发力量雄厚，光学材料生产技术和设备先进，检验测试手段完善。
公司持之以恒地进行产品研发、永无止境地追求质量最优，目前能提供200多个牌号的光学、光电子玻璃。
本目录中主要列出了无铅、砷、镉的环境友好玻璃、镧系玻璃以及低软化点玻璃（LSG）、高透过（Hi-Tran）玻璃牌号，同时也保留了部分含铅和砷的玻璃牌号。
与2012年版相比，本版次完善了部分牌号的性能指标，同时新增了公司最新研究开发的一些光学玻璃牌号供你参考选择。
成都光明光电股份有限公司2013年2月修订目录1 光学玻璃牌号分类和命名 (4)1.1 光学玻璃牌号分类 (4)1.2 光学玻璃牌号命名 (4)1.3 无铅、砷、镉玻璃牌号的命名 (4)1.4 低软化点玻璃牌号命名 (4)1.5 高透过玻璃牌号的命名 (4)2 光学性能 (5)2.1 折射率 (5)2.2 色散和阿贝数 (5)2.3 色散公式 (5)2.4 相对部分色散 (6)2.5 应力光学系数B (6)2.6 内透射比τ (7)2.7 着色度（λ80 /λ5） (7)2.8 折射率温度系数(Δn/ΔT) (7)3 化学性能 (7)3.1 抗潮湿大气作用稳定性RC（S）（表面法） (7)3.2 抗酸作用稳定性R A（S）（表面法） (8)3.3 耐水作用稳定性D W（粉末法） (8)3.4 耐酸作用稳定性D A（粉末法） (8)4 热学性能 (8)4.1 热膨胀系数α (9)4.2 转变温度Tg (9)4.3 弛垂温度Ts (9)4.4 应变点T1014.5 (9)4.5 退火点T1013 (9)4.6 软化点T107.6 (9)4.7 热传导系数λ (9)5 机械性能 (10)5.1 杨氏模量E、剪切模量G和泊松比μ (10)5.2 Knoop硬度HK (10)5.3 磨耗度FA (10)5.4 密度ρ (11)6 玻璃质量指标 (11)6.1 折射率n d 和阿贝数υd 与标准值的允许偏差 (11)6.2 光学均匀性 (11)6.2.1 尺寸小于150mm的玻璃毛坯 (11)6.2.2 尺寸大于150mm的玻璃毛坯 (11)6.3 应力双折射 (12)6.3.1 中部应力 (12)6.3.2 边缘应力 (12)6.4 条纹度 (12)6.5 气泡度 (13)6.6 光吸收系数 (13)7 耐辐射玻璃及其耐辐射性能 (13)8 玻璃供货形式 (14)8.1 光学玻璃块料 (14)8.2 光学玻璃条料 (14)8.3 光学玻璃压型坯料 (14)8.3.1 光学玻璃一次压型坯料 (16)8.3.2 光学玻璃二次压型坯料 (14)8.4 光学玻璃果形料（或称Gobs料） (15)8.5 其他 (15)9 相互检索目录 (53)数据表F K (65)QK (67)K (71)BaK (83)ZK (91)LaK (107)QF (127)F (141)BaF (155)ZBaF (163)ZF (177)LaF (209)ZLaF (223)KF (237)TF (239)ZPK (241)D (243)无 色 光 学 玻 璃1 光学玻璃牌号分类和命名1.1 光学玻璃牌号分类根据折射率n d 和色散系数νd 在n d -νd 领域图中的位置和玻璃组成，无色光学玻璃按表1分为17类。
玻璃分类介绍
玻璃分类介绍平板玻璃 (3)建筑常用玻璃 (3)一、透明浮法玻璃 (4)二、钢化玻璃 (4)三、磨砂玻璃 (5)四、中空玻璃 (6)五、夹层玻璃 (6)六、热弯玻璃 (7)七、本体着色玻璃－吸热玻璃 (7)八、彩釉玻璃 (7)九、镀膜玻璃 (8)十、LOW-E玻璃 (9)十一、XIR膜夹层玻璃（太阳能热反射环保夹层玻璃） (14)十二、SOLAR-E玻璃 (14)十三、PET低辐射双中空玻璃 (15)十四、热镜中空玻璃 (17)十五、真空玻璃 (19)十六、超白玻璃（LOW-IRON） (21)十七、防火玻璃 (23)1、复合防火玻璃 (23)2、铯钾防火玻璃 (25)3、硼硅防火玻璃 (26)十八、防弹玻璃： (27)十九、蜂窝玻璃 (29)二十、丝网印刷玻璃 (29)二十一、槽形玻璃（U型玻璃） (29)二十二、光电玻璃 (30)二十三、自洁玻璃 (32)二十四、喷砂玻璃 (34)二十五、夹丝玻璃 (34)二十六、玻璃砖 (34)二十七、艺术玻璃 (34)二十八、其它新型玻璃 (36)1．利用太阳能发电的平板玻璃 (36)2．电致变色玻璃 (36)3．光致变色玻璃 (36)4．SUNERGY世界首创的硬镀膜多功能玻璃 (36)5．防静电和抗电磁波干扰玻璃 (37)6．天线玻璃 (37)7．自洁净玻璃 (37)8．蓄光玻璃 (37)9．折光玻璃 (37)10．防盗玻璃 (37)平板玻璃平板玻璃按其制造工艺的区别分为三种，即引上法平板玻璃、平拉法平板玻璃和浮法玻璃。
前两种工艺主要生产5mm以下的薄玻璃，用于一般工业与民用建筑的门窗。
这两种平板玻璃平整度与厚薄差均较差，仅可满足封闭与采光的要求，不能用来作深加工处理，尤其不宜用于制作各种镀膜玻璃，但其具有价格低廉的优势，仍较广泛使用于低档建筑工种。
浮法玻璃是采用当今最先进工艺生产的平板玻璃，各种性能均优于其他工艺生产的平板玻璃，产品厚度可在2~25mm范围，能满足建筑工程的不同需求，宜用于制造各种深加工玻璃，既可用于工业与民用建筑。
玻璃材料知识(1)
0.05～0.09 0.10～0.24DA（粉末法）
与DW的测定方法相同，在烧瓶内装入0.01mol/l 的硝酸水溶液进行处理，根据其质量减（%）分 类成下表所示的等级。
等级 质量减（%） 1 ≤0.19 2 3 4 5 6 ≥2.20
光学性能——内透射比τ
内透射比为试样表面不存在光反射损失时 的透射比。按GB/T 7962.12所规定的方法 测量。数据表中给出了各种牌号玻璃5mm、 10mm厚的不同波长内透射比值。
光学性能——着色度（λ80/λ5）
光学玻璃透射光谱特性用着色度（ λ80/λ5）表示， 按以下方法确定： 样品厚度10mm±0.1mm， λ80是玻璃透射 比达到80%时所对应的波长， λ5是玻璃透射比 达到5%时对应的波长，并以10nm为单位表示。 例如：玻璃透射比达到80%所对应的波长为 368nm，玻璃透射比达到5%所对应的波长为 313nm，着色度λ80/λ5为37/31
耐碱性级别AR 耐磷酸盐级别PR 时间（H） ＞4 1～4 0.25～1 0.25 1 2 3 4
机械性能——相对研磨硬度Fa
相对研磨硬度是指同等研磨条件下，被测玻璃相对于标 准玻璃K9的研磨硬度。测量方法按GB/T 7962.19规定的 方法进行，测出标准玻璃K9样品的研磨量（体积V0）与 被测玻璃试样的研磨量（体积V），其比值Fa即为被测 玻璃的相对研磨硬度。 Fa=V0/V=(W0/ρ0)/(W/ρ) 式中： W0、W—分别为标准玻璃K9样品和被测玻璃试样研磨 重量损失，g； ρ0、ρ—分别为标准玻璃K9和被测玻璃的比重，g/cm3
3 5 10 20 80
质量指标——条纹度
条纹用点光源和透镜组成的条纹检查仪，从最 容易看见条纹的方向上，与标准试样作比较检 查，分为
玻璃材料等级
2.2.2.2 玻璃的光学均匀性以一块玻璃中各部位间的折射率微差最大值△nmax表示时，按表7分为4类。
表7
类别 H1 H2 H3 H4
折射率最大微差，△nmax ±2×10-6 ±5×10-6 ±1×10-5 ±2×10-5
2.2.3 应力双折射
2.2.3.1 玻璃的应力双折射以其最长边中部单位长度上的光程差δ(nm/cm)表示时，按表8分为4类。
表13
类别
光吸收系数最大值
0
0.001
0
0.002
1
0.004
2
0.005
2.2.7 耐辐射性能
耐辐射光学玻璃的耐辐射性能，用总剂量为1×105R的X射线辐照玻璃后的每厘米厚度上的光密度增量△D
表14
牌号 K502
光密度增量△D1不大于
0.035
K505
0.03
K507
0.035
K509
0.03
K510
光密度增量△D1不大于 0.11 0.08 0.065 0.06 0.05 0.05 0.06 0.045 0.045 0.065 0.055 0.055 0.09 0.055 0.2 0.2 0.08 0.06 0.08 0.12

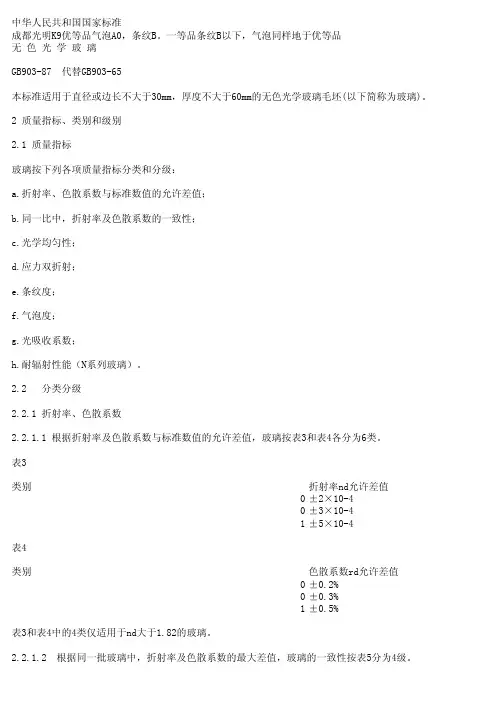

表3
类别
折射率nd允许差值 0 ±2×10-4 0 ±3×10-4 1 ±5×10-4
表4
类别
色散系数rd允许差值 0 ±0.2% 0 ±0.3% 1 ±0.5%
表3和表4中的4类仅适用于nd大于1.82的玻璃。
2.2.1.2 根据同一批玻璃中，折射率及色散系数的最大差值，玻璃的一致性按表5分为4级。
表5
级别 A
同一比玻璃中的最大差值 折射率 5×10-1
