松下变频器VF0的操作
- 格式：ppt
- 大小：3.73 MB
- 文档页数：80
下载文档原格式
合集下载
松下变频器操作
SW输入组合动作表
复位输入功能
Байду номын сангаас
当变频器发生异常跳闸时， 可通过PLC对异常停止状态 进行复位 参数设定：P19,20,21设定为 1
复位锁定功能
此功能是保持变频器异常跳闸状态的功能，当输入 这一信号时，出电源OFF之外的手段，没有办法进 行异常复位，这对确认异常内容非常有效 此功能：P19,20,21设定为2
*紧急时候，PLC接通SW1后，停止变频器，变频器 将按很短的时间内停车。
错误操作1
ES STOP 有些客户为了方便，按 ES STOP来关闭机器， 从而也断了变频器的电 源来停止工作。
正常工作中
正常起停开关操作
错误操作2
正常工作中
M
正常起停开关操作
故障原因：
di I＝I0 ＋L dt
外部控制通断
No. 73(通信速度)：9600b/s、No.74(停止位)：1位、No.75（校验)：奇检验、结束符：固定为“CR” 变频器的通信单元中的SW1-2设置为ON时、通信速度与参数设置无关，固定为19200b/s。 ② 利用操作面板设置有关参数，使变频器处于可以由通信进行控制的工作模式。 No.8(运行指令选择)：“0”(选择通信单元)、 ③ 电源OFF，摘除操作面板、更换插入通信单元。 ④ 连接RS232C或者RS485电缆。（请不要忘记在终端站中接入终端电阻。） ⑤ 利用变频器上的旋转编码开关设置站号（例 “01”）。 ⑥ 电源ON、通过PLC的RS232信号启动变频器。 PLC的RS232C端口设置： 通用端口、9600b/s、8位数据、 奇校验、１位停止位、 结束符 “CR” 利用MEWTOCOL通信协议，向变频器的 DT250中写入“0001H”，使其开始运行。 No.9(频率设置)：“0”(选择通信单元)
松下电工VF0系列变频器资料
- 0.25kW (1-phase) to 4.0kW (3-phase) - Advanced technology - Filter integrated - Multiple interfaces (RS232C/RS485, PROFIBUS) ................................................ 6 - 11
Altitude and vibration Atmosphere Enclosure
Cooling method
0.5 to 250Hz
Continuous operation at 323V or more. Continuous operation at less than 323V for 15ms.
Output frequency range Frequency display Frequency accuracy
Frequency setting resolution Inverter control method
Instantaneous voltage drop resistance capacity
1-phase 200V class
3-phase 400V class
0.2 to 1.5kW
0.75 to 3.7kW
3-phase 200 to 230VAC (proportional to power supply voltage)
Compact
Enhanced compactness has been achieved in response to request to save space. Volume is 40 to 56% of previous MEW models. (Width of 400V type excludes installation bracket.)
Altitude and vibration Atmosphere Enclosure
Cooling method
0.5 to 250Hz
Continuous operation at 323V or more. Continuous operation at less than 323V for 15ms.
Output frequency range Frequency display Frequency accuracy
Frequency setting resolution Inverter control method
Instantaneous voltage drop resistance capacity
1-phase 200V class
3-phase 400V class
0.2 to 1.5kW
0.75 to 3.7kW
3-phase 200 to 230VAC (proportional to power supply voltage)
Compact
Enhanced compactness has been achieved in response to request to save space. Volume is 40 to 56% of previous MEW models. (Width of 400V type excludes installation bracket.)
松下变频器VF0的操作
VF0变频器简介
◆为了满足各类机器小型化的需要，实现 了同类产品中最小型化的目标 ◆0.2KW和0.4KW型，宽78mm×高 110mm，体积仅松下公司过去产品的 40%～50% ◆可与PLC直接调节频率、直接接收PLC 的PWM信号并可控制电动机频率 ◆采用了新设计的调频电位器，用操作盘 就可容易地操作正转/反转 ◆内装8段速控制制动功能（0.2KW无制 动功能），再试功能等
变频器讲座
变频器的基本构成
变频器的基本构成如图2-7所示，由主回路（包 括整流器、中间直流环节、逆变器）和控制回路组 成，如上图所示
变频器的种类
电流型变频器 按直流电源的性质分类 电压型变频器 PAM方式 按输出电压调节方式分 PWM方式 调载波频率的PWM方式 U/f控制 按控制方式分类 转差频率控制 矢量控制 按主开关器件分类： 如以IGBT、BJT、GTO和SCR分类 国内流行的几种品牌：松下变频器、富士变频器、欧姆 龙变频器、西门子变频器、霍尼威尔变频器等
正转/反转功能:正转运行/反转运行(参数P08=1) 频率设定: 电位器设定(参数P09=0)
正转/反转功能:运行/停止•旋转方向模式设定(参数P08=0) 频率设定: 数字设定(参数P09=1)
运行频率为50HZ时的逆转运行示例
各种模式的关系
VF0由下列四种模式构成.
1. 2. 3. 4.
输入外部异常停止 输入外部异常停止 输入外部异常停止 输入惯性停止 输入惯性停止 输入惯性停止
输入频率信号切换 输入频率信号切换 输入频率信号切换 输入第二特性选择 输入第二特性选择 输入第二特性选择 设定频率 •
多速SW功能
将SW功能设定为多速功能时的SW输入组合动作如下表所示
SW1 (端子No.7) OFF ON OFF ON OFF ON OFF ON
松下变频器参数
松下變頻器參數設定编号参数名称p1第一加速時間秒p2第一減速時間秒p3vf方式p4vf曲線p5力距提升p6選擇電子熱敏功能p7設定熱敏繼電器電流p8選擇運行指令p9頻率設定信號p10反轉鎖定p11停止模式p12停止頻率p13dc制動時間p14dc制動電平p15最大輸出頻率p16基底頻率p17防止過電流失速功能p18防止過電壓失速功能p19選擇sw1功能p20選擇sw2功能p21選擇sw3功能p22選擇pwm頻率信號p23pwm信號平均次數p24pwm信號週期p25選擇輸出tr功能p26選擇輸出ry功能p27檢測頻率輸出trp28檢測頻率輸出ryp29點動頻率p30點動加速時間p31點動加速時間p32第二速頻率p33第三速頻率p34第四速頻率p35第五速頻率p36第六速頻率p37第七速頻率p38第八速頻率p39第二加速時間p40第二減速時間p41第二基底時間p42第二力距提升p43第一跳躍頻率p44第二跳躍頻率p45第三跳躍頻率p46跳躍頻率寬度p47電流限流功能缺省值05
缺省值 05.0 05.0 50
0 04 2 * 0 0 0 0 00.5 000 00 50.0 50.0 1 1 0 0 0 0 01 01.0 0 5 00.5 00.5 10.0 05.0 05.0 20.0 30.0 40.0 15.0 25.0 35.0 45.0 05.0 05.0 50.0 04 000 000 000 0
松下變頻器參數設定 编 号 参数名称 P1 第一加速時間(秒) P2 第一減速時間(秒) P3 V/F方式 P4 V/F曲線 P5 力距提升(%) P6 選擇電子熱敏功能 P7 設定熱敏繼電器電流 P8 選擇運行指令 P9 頻率設定信號 P10 反轉鎖定 P11 停止模式 P12 停止頻率 P13 DC制動時間 P14 DC制動電平 P15 最大輸出頻率 P16 基底頻率 P17 防止過電流失速功能 P18 防止過電壓失速功能 P19 選擇SW1功能 P20 選擇SW2功能 P21 選擇SW3功能 P22 選擇PWM頻率信號 P23 PWM信號平均次數 P24 PWM信號週期 P25 選擇輸出TR功能 P26 選擇輸出RY功能 P27 檢測頻率輸出TR P28 檢測頻率輸出RY P29 點動頻率 P30 點動加速時間 P31 點動加速時間 P32 第二速頻率 P33 第三速頻率 P34 第四速頻率 P35 第五速頻率 P36 第六速頻率 P37 第七速頻率 P38 第八速頻率 P39 第二加速時間 P40 第二減速時間 P41 第二基底時間 P42 第二力距提升 P43 第一跳躍頻率 P44 第二跳躍頻率 P45 第三跳躍頻率 P46 跳躍頻率寬度
缺省值 05.0 05.0 50
0 04 2 * 0 0 0 0 00.5 000 00 50.0 50.0 1 1 0 0 0 0 01 01.0 0 5 00.5 00.5 10.0 05.0 05.0 20.0 30.0 40.0 15.0 25.0 35.0 45.0 05.0 05.0 50.0 04 000 000 000 0
松下變頻器參數設定 编 号 参数名称 P1 第一加速時間(秒) P2 第一減速時間(秒) P3 V/F方式 P4 V/F曲線 P5 力距提升(%) P6 選擇電子熱敏功能 P7 設定熱敏繼電器電流 P8 選擇運行指令 P9 頻率設定信號 P10 反轉鎖定 P11 停止模式 P12 停止頻率 P13 DC制動時間 P14 DC制動電平 P15 最大輸出頻率 P16 基底頻率 P17 防止過電流失速功能 P18 防止過電壓失速功能 P19 選擇SW1功能 P20 選擇SW2功能 P21 選擇SW3功能 P22 選擇PWM頻率信號 P23 PWM信號平均次數 P24 PWM信號週期 P25 選擇輸出TR功能 P26 選擇輸出RY功能 P27 檢測頻率輸出TR P28 檢測頻率輸出RY P29 點動頻率 P30 點動加速時間 P31 點動加速時間 P32 第二速頻率 P33 第三速頻率 P34 第四速頻率 P35 第五速頻率 P36 第六速頻率 P37 第七速頻率 P38 第八速頻率 P39 第二加速時間 P40 第二減速時間 P41 第二基底時間 P42 第二力距提升 P43 第一跳躍頻率 P44 第二跳躍頻率 P45 第三跳躍頻率 P46 跳躍頻率寬度

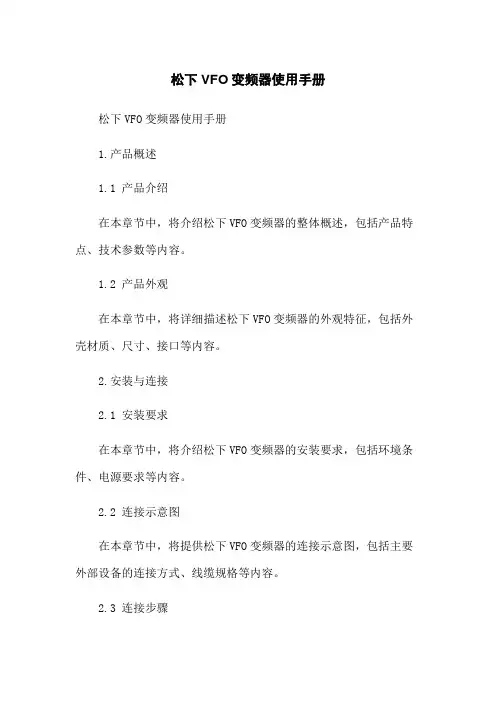

松下VFO变频器使用手册
松下VFO变频器使用手册松下VFO变频器使用手册1.产品概述1.1 产品介绍在本章节中，将介绍松下VFO变频器的整体概述，包括产品特点、技术参数等内容。
1.2 产品外观在本章节中，将详细描述松下VFO变频器的外观特征，包括外壳材质、尺寸、接口等内容。
2.安装与连接2.1 安装要求在本章节中，将介绍松下VFO变频器的安装要求，包括环境条件、电源要求等内容。
2.2 连接示意图在本章节中，将提供松下VFO变频器的连接示意图，包括主要外部设备的连接方式、线缆规格等内容。
2.3 连接步骤在本章节中，将逐步介绍松下VFO变频器的连接步骤，包括电源连接、信号输入输出连接等内容。
3.参数设置与调整3.1 缺省参数说明在本章节中，将详细介绍松下VFO变频器的缺省参数设置，包括默认数值、选项设置等内容。
3.2 参数调整方法在本章节中，将描述松下VFO变频器的参数调整方法，包括参数菜单的操作、参数数值的调整等内容。
4.运行与控制4.1 运行指示在本章节中，将解释松下VFO变频器的运行指示，包括运行状态指示灯、显示屏的信息显示等内容。
4.2 控制方法在本章节中，将介绍松下VFO变频器的控制方法，包括启动、停止、速度调节等操作的步骤和注意事项。
5.故障排除与维护5.1 常见故障解决方法在本章节中，将常见的故障情况，并提供相应的解决方法，以帮助用户解决可能遇到的问题。
5.2 维护与保养在本章节中，将描述松下VFO变频器的维护与保养方法，包括清洁、灰尘防护等注意事项。
附件：- 松下VFO变频器安装手册- 松下VFO变频器维修手册法律名词及注释：1.松下：松下集团公司的简称。
2.VFO：Voltage-Frequency Output 的缩写，指的是一种能根据输入电压和输出电频进行控制的设备。
3.变频器：一种能够实现电机转速调节的电气设备。
松下变频器操作使用手册
变频器操作说明：本变频器门位置采用双稳态开关，门机加减速位置可根据自己调整，以满足不同客户的要求。
设定和改变各功能参数操作步骤：1．使变频器处于停止工作状态下：显示器显示0002．按方式键MODE连按3次；显示P01.3．用上下键调整到所需参数；4．按设定键SET，在用上下键调整数值；5．按设定建SET,写入参数。
6．按方式键MODE，使变频器回到原来状态；显示器显示000。
终门机控制器使用手册NSFC01—01型变频调速系统（宁波申菱电梯配件有限公司）2．按键名称和基本操作按键名称：按键电源―――按模式切换键MODE得到对应参数或模式―――按▲或▼键得到对应的修改参数―――按SET键进入参数修改或监控―――按▲或▼键改变参数值―――按SET键确认修改后的参数―――按模式切换键MODE回到通电显示状态。
开关门过程说明开门过程：1）以力矩提升为P05、加减速时间为D28，加速到开门低速频率P15,进入开门起始低速运行。
2）当门脉冲大于等于D03时，开始以目标频率值为D16、加减速时间为D29，进入开门高速运行（高速段一般设置为一段，即：D16,D17D18,D19设置为相同值）。
3）当门脉冲大于D07时，开始以目标频率值为D20、加减速时间为D33，进入开门结束低速运行。
4）当门脉冲大于D08时开始以保持频率、d21、保持电流进入门到位力矩保持。
关门过程：1）以力矩提升为p05、加减速时间为d34,加速到开门低速频率d22,进入关门起始低速运行,2）当门位置脉冲大于d09时，开始以目标频率值为d23,加减速时间为d35,进入关门高速运行（一般高速段设置为一段d23d24d25d26相同）3）当门脉冲大于d13时，开始以目标频率值为d27，加减速时间为d35,进入关门结束低速运行。
4）当门位置脉冲大于d02时，开始以保持频率d14,保持电流d41进入门关到位力矩保持。
3．基本调试1门机出厂前已经完成门宽的自学习和功能参数的设置。
松下变频器操作
Ultra-c
PWM控制设定
将参数P22设定为1时为 PWM控制方式 设置P23为：PWM信号 平均次数可设定0-100
控制电路端子的连接
设置P24为：PWM信号 周期可设定0-999
利用FP0直接对变频器进行速度调整
1.接线图如下:
VF0
3 8 SW2 9
方便 省钱！
FP0
2.变频器VF0的设定方法
利用PLC控制变频器时将参 数P08设置为2（外控）
将频率设定信号变为外控设 置为4
完成上述设定后用PLC输出 去控制5，6好端子即可以对 变频器进行控制
SW1· 3功能选择 2·
多段速的控制
将参数P19,20,21设定为 0时；用SW1，2，3三 个开关信号可切换8种频 率进行控制 8种频率1速由参数P09 设 定 ， 2-8 由 参 数 P32P38设定
点动功能
用PLC可进行点动 运行此时参数 P19,P20,P21设定 为3；P08设定为外 控
关于变频器的点动问题
客户的投诉： 客户投诉我们的变频器点动有误动作，不定时由 点动状态改入正常运行状态。 客户的时序图：
原因是：
松下的变频器运行信号是优先于点动使能信号。 由于上面的Y0和Y1ON的时间过于接近，当Y0稍 快于Y1ON，则点动功能失去。应该让Y0滞后Y1 一点时间。
◆程序解释
DT100=Bin速度数据 → ASCII转换 → DT200 50.00Hz=1388H → ＤT200= “8813”(ASCII）
DT302 DT301 DT300
8
8
1
3
8 * 8

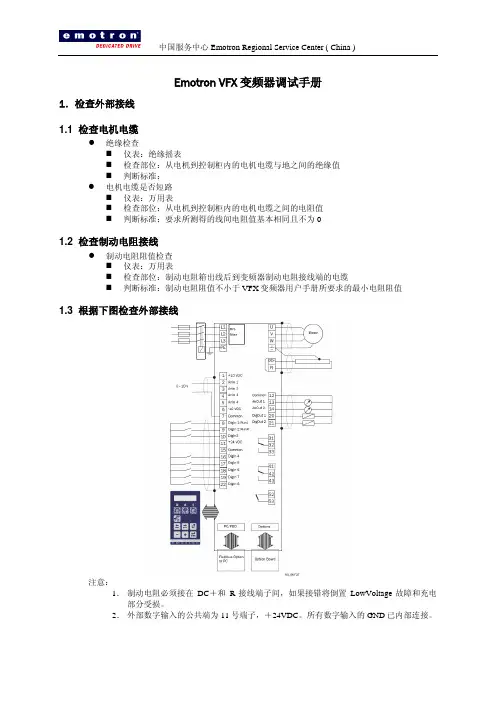

VFX变频器参数设置最终
Emotron VFX 变频器调试手册1．检查外部接线1.1 检查电机电缆●绝缘检查⏹仪表：绝缘摇表⏹检查部位：从电机到控制柜内的电机电缆与地之间的绝缘值⏹判断标准：●电机电缆是否短路⏹仪表：万用表⏹检查部位：从电机到控制柜内的电机电缆之间的电阻值⏹判断标准：要求所测得的线间电阻值基本相同且不为01.2 检查制动电阻接线●制动电阻阻值检查⏹仪表：万用表⏹检查部位：制动电阻箱出线后到变频器制动电阻接线端的电缆⏹判断标准：制动电阻阻值不小于VFX变频器用户手册所要求的最小电阻阻值1.3 根据下图检查外部接线注意：1．制动电阻必须接在DC＋和R接线端子间，如果接错将倒置LowVoltage故障和充电部分受损。
2．外部数字输入的公共端为11号端子，＋24VDC。
所有数字输入的GND已内部连接。
2．电机试运行步骤1. 关闭变频器的门，一旦上电，变频器内部风扇会运行5秒钟左右。
步骤2. 变频器上电后，检查参数【719】，直流桥电压是否正确，该电压约等于交流输入电压的1.35倍左右。
步骤3. 设置变频器的输出信号，以免变频器运行或自辨识时，产生误动作。
步骤4. 设置如下参数：【213】Drive Mode：当变频器驱动电机为一拖一时，设置为Speed模式；当变频器驱动电机为一拖二时，设置为V/Hz 模式；【214】Ref Control：试运行时，采用面板进行控制，设置为Keypad，用以进行参数辨识和监视外部输入信号是否正确；【215】Run/Stp Ctrl：试运行时，采用面板进行控制，设置为Keypad，用面板进行变频器的起动和停止控制；【221】Motor Volts：设置电机额定电压，根据电机铭牌参数设置；【222】Motor Freq：设置电机额定频率，根据电机铭牌参数设置；【223】Motor Power：设置电机额达功率，根据电机铭牌参数设置，采用一拖二方式时，为两台电机的总功率；【224】Motor Current：设置电机额定电流，根据电机铭牌参数设置，采用一拖二方式时，为两台电机的总电流；【225】Motor Speed：设置电机额定速度，根据电机铭牌参数设置，当电机为变频电机时，设置为50Hz时的速度，注意不能设置为同步速；【227】Motor Cosφ：电机功率因数，根据电机铭牌参数设置；【229】Motor ID-Run：电机参数辨识，将【213】设置为Speed模式下，将【229】设置为Short 方式，然后确认；确认后面板显示Test Run，此时按面板上的起动按钮，电机开始辨识运行，此时应能听到电机内的电磁噪音，如没有电磁噪音，请检查是否有输入端设置为RunEnable功能，如有，请将它短接；如短接后辨识时，仍然没有电磁噪音，请断电后检查电机接线。
松下变频器操作讲义
◆程序解释
DT100=Bin速度数据 → ASCII转换 → DT200 50.00Hz=1388H → ＤT200= “8813”(ASCII）
DT302 DT301 DT300
8
8
1
3
8 * 8
DT302
8
1
3 7
8
1
3
DT300
DT301
发送顺序
DT12
DT11 DT10 DT9
DT8
DT7
整流
逆变
松下变频器的基础知识 外观图：
松下变频器的基础知识 接线端子图：
松下变频器的基础知识
主电路接线端子图：
松下变频器的基础知识 控制电路接线端子图：
松下变频器的基础知识
操作面板图：
松下变频器的基础知识
面板功能键说明：
松下变频器的基础知识
面板操作------参数的设定 改变P05参数的例子：
电流限流功能：运行在超负荷的情况下，当电流达到限定电流时，可以自动降低 频率，等到负载恢复正常后，再自动恢复回原来的频率。
松下变频器的常用功能
过电流失速防止功能：在加速时，如果加速时间短于负载的惯性，可以暂时推迟 加速，从而防止由此造成的过电流跳闸。 过电压失速防止功能：在减速时，如果减速时间短于负载的惯性，可以暂时推迟 减速，从而防止由此造成的过电压跳闸。
P08设为0，然后按下图进行运转方向设定，再按RUN启动，STOP停止。
松下变频器的外部控制
松下变频器的外部控制，简单来点说包括从外部接受正反转指令、启动 停止指令和频率设定指令。 以VF0C为例，这涉及到参数的设置和相对应 的端子的控制，下面分别进行介绍。
选择运转指令（P08参数）------ 2线式运行/停止方式
松下变频器操作使用手册
松下变频器操作使用手册松下变频器操作使用手册NBSL门机变频调速系统使用手册一．系统构成NBSL开门机变频调速系统为我公司为适应市场需求开发的门机控制系统，为保证系统性能的可靠，系统硬件部分采用日本松下公司的VF-7F0.4KW的变频器，FPI-C14 型可编程控制器，门机运行变速位置由双稳态开关控制。
变频器具体外形如图所示；1．电源开关2、调试切换开关3、4、手动开关门开关6、输入公用端7。
安全触板或光幕常闭触点输入8、开门信号输入9、关门信号输入10、输出公用端11、关门到位输出12、开门到位输出13、接地14、15、电源输入16－18、门电机输入端21、关门终端开关22、开门终端开关23、关门变速开关24、开门变速开关25、关门到位力矩保持选择输入端。
二．开关、端子功能简述1、调试切换开关；当该开关置于调试状态时，系统对外部信号不相应，按下手动开关门时，门机动作，当开关置于系统状态时，系统由外部信号控制，手动实效。
2、手动关门开关； 3、手动开门开关 4、输入控制： 5、输出端 6、输入部分三．变频器操作说明：本变频器门位置采用双稳态开关，门机加减速位置可根据自己调整，以满足不同客户的要求。
门机开门的速度由P01,P02,P36,P37,P38,等五个参数控制，关门速度由P32,P33,P34,P39—P44等参数控制。
具体参数功能如下： P01---开门加速时间（第一加速时间） P02---开门减速时间（第一减速时间） P36---开门快速频率（预设频率6） P37---开门高速频率（7） P38---开门低速频率（8）P32---关门低速频率（2） P33---关门高速频率（3） P34---关门低速频率（4）P39---关门快速加速时间 P40---关门快速减速时间 P41---关门高速加速时间 P42---关门高速减速时间 P43---关门低速加速时间 P44---关门低速减速时间注：关门快速频率P32高于高速频率P33时，P42起作用，P41不起作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
输入外部异常停止 输入外部异常停止 输入外部异常停止 输入惯性停止 输入惯性停止 输入惯性停止
输入频率信号切换 输入频率信号切换 输入频率信号切换 输入第二特性选择 输入第二特性选择 输入第二特性选择 设定频率 •
多速SW功能
将SW功能设定为多速功能时的SW输入组合动作如下表所示
SW1 (端子No.7) OFF ON OFF ON OFF ON OFF ON
变频器的外围设备如下图所示：
① —电源变压器T ② —电源侧断路器QF ③ —电磁接触器1KMEM ④ —无线电噪声滤波器FIL ⑤ —电源侧交流电抗器1ACL、2ACL ⑥ —制动电阻R ⑧ — I频电网切换用接触器3KM ⑦ —电动机侧电磁接触器2KMEM ⑤’ —电动机侧交流电抗器2ACL
变频器的外围设备及其选择 ——电源变压器 （1）电源变压器T 电源变压器用于将高压电源变换到通用变 频器所需的电压等级，考虑到变频器的输入电流有一定量的高 次谐波，使电源侧的功率因数降低，加上变频器运行效率的影 响，变压器的容量按如下式考虑 变频器的输出功率 变压器的容量（kVA）= 变频器输入功率因数 X 变频器效率 其中变频器的功率因数在有输入交流电抗器1ACL时取0.8~0.85,无输 入电抗器1ACL时则取0.6~0.8。变频器效率可取0.95，变频器输出功率应 为所接电动机的总功率。 变频器生产厂家所推荐的变压器容量的参考值，常取变频器容 量的130%左右。
数据设定范围（Hz） 50.0~250
[参数P16：设定基本频率]
数据设定范围（Hz）
45.0~250
SW1•2•3功能选择(参数P19、P20、P21)
设定SW1•2•3（控制电路端子No.7、8、9)的控制功能 设定功能的SW 设定参数No. 0 1 设 定 数 据 2 3 4 5 6 7 8 多速SW1输入 输入复位 输入复位锁定 输入点动选择 SW1(端子No.7) P19 SW1(端子No.8) P20 多速SW2输入 输入复位 输入复位锁定 输入点动选择 SW1(端子No.7) P21 多速SW3输入 输入复位 输入复位锁定 输入点动选择
变频器的外围设备及其选择
（7）电磁接触器2KMEM和3KM 用于变频器和工频电 网之间的切换运行。在这种方式下2KMEM是必不可少 的，它和3KM之间的联锁可以防止变频器的输出端接 到工频电网上。一旦出现变频器输出端误接到工频电 网的情况，将损坏变频器。如果不需要变频器—工频 电网的切换功能，可以不要2KMEM。
控制电路端子的连接和功能说明 端子No.8:频率信号切换输入端子 ON：用参数P09设定的信号 OFF：PWM频率信号 端子No.9:PWM频率信号输入端子 最大额定电压、电流：请用DC50V、 50mA以上能力的开路式集电极信号 输入
PWM信号与频率指令值之间的关系
端子No.9~3之 间的电压波形
正转/反转功能:正转运行/反转运行(参数P08=1) 频率设定: 电位器设定(参数P09=0)
正转/反转功能:运行/停止•旋转方向模式设定(参数P08=0) 频率设定: 数字设定(参数P09=1)
运行频率为50HZ时的逆转运行示例
各种模式的关系
VF0由下列四种模式构成.
1. 2. 3. 4.
参数24：PWM信号周期
数据设定范围（ms） 1~999
利用这一参数设定PWM输入信号周期。 请以PWM输入信号周期的± 12.5%以内的值定数据
选择模拟•PWM输出功能（参数P58）
可设定由控制电路端子No.4输出的“0~5V电压信 号”和由端子No.10~11输出的“输出状态信号 （PWM）”的功能。
变频器讲座
变频器的基本构成
变频器的基本构成如图2-7所示，由主回路（包 括整流器、中间直流环节、逆变器）和控制回路组 成，如上图所示
变频器的种类
电流型变频器 按直流电源的性质分类 电压型变频器 PAM方式 按输出电压调节方式分 PWM方式 调载波频率的PWM方式 U/f控制 按控制方式分类 转差频率控制 矢量控制 按主开关器件分类： 如以IGBT、BJT、GTO和SCR分类 国内流行的几种品牌：松下变频器、富士变频器、欧姆 龙变频器、西门子变频器、霍尼威尔变频器等
输出频率•电流显示模式 频率设定•监控模式 旋转方向设定模式 功能设定模式
通常情况下使用输出频率•电流显示模式.施 加电源时即是这种模式
功能设定及变更方法
运行过程中的功能设定
第一加速时间
可设定从0.5Hz到最大输出频率的加速时间 数据设定范围（秒） 设定单位（秒） 0.04秒显示为“000”。 最大输出频率可由参 数P03，P15进行设定 0.04~999 0.1(0.1-100),1(100-999)
第一减速时间
可设定从最大输出频率到0.5Hz的减速时间。 数据设定范围（秒） 设定单位（秒） 0.04~0.1-999 0.1(0.1-100),1(100-999)
0.04秒显示为“000” 最大输出频率可由 参数P03,P05进行设定
V/F方式(参数P03)
在最大输出频率(50~250Hz)之中,可单独任意设定 50•60Hz和50~250Hz的V/F方式.
例 1速为50Hz，2~8速频率为出厂数据的情况
PWM频率信号选择•平均次数•周期（参数P22、23、24）
VF0可由PLC等的PWM信号而控制运行频率（周期为0.9ms~1100ms以内） [参数P22：PWM频率信号选择] 设定数据 0 1 内容 无PWM频率信号选择 有PWM频率信号选择 选择PWM频率信号时，SW2（端子 No.8）和SW3（端子No.9）的功能 将强制性变为PWM控制专用 PWM
最大额定电压:DC50V以上 额定电流:50mA以下
利用操作面板设定频率及正/反转功能
在操作面板上设定频率和正转/反转功能有两种方式: [电位器设定方式] [数字设定方式]
设定频率:
正/反转运行: [正转运行/反转运行方式] [运行/停止•旋转方向模式设定方式]
设定频率
电位器设定方式(将参数P09设定为“0”) 旋转操作板上的频率设定钮的角度进行 设定.Min的位置是停止,Max的位置是最大设定 频率 数字设定方式(将参数P09设定为“1”) 按下操作面板上的MODE键,选择频率设定 模式(Fr),按下SET键之后,显示出用 上升键或 下降键所设定的频率,按下SET键进行设定确定. 另外,在运行过程中可以通过持续按着上升键或 下降键而改变频率(而称为MOP功能).但是,当 参数P08为“1”时,MOP功能不能使用.
正转/反转功能
正转运行/反转运行方式(将参数P08设定为“1”)
按下操作面板上的 键(正转)或 (反转)来选择旋转方向,按下 RUN键则开始运行.按下STOP键为停止运行 仅按下RUN键时不会运行 当频率设定为数字设定方式,MOP功能不能使用
运行/停止•旋转方向模式设定方式(参数P08设定为“0”)
变频器的外围设备及其选择
（2）电源侧断路器QF 用于电源回路的开闭，并且在出现过流或短路 事故时自动切断电源，以防事故扩大。如果需要进行接地保护，也可以 采用漏电保护式断路器。使用变频器无例外地都应采用QF。 （3）电磁接触器1KMEM 用于电源的开闭，在变频器保护功能起作用 时，切断电源。对于电网停电后的复电，可以防止自动再投入以保护 设备的安全及人身安全。 （4）无线电噪声滤波器FIL 用于限制变频器因高次谐波对外界的干 扰，可酌情选用。 （5）交流电抗器1ACL和2ACL 1ACL用于抑制变频器输入侧的谐波电 流，改善功率因数。选用与否视电源变压器与变频器容量的匹配情况 及电网电压允许的畸变程度而定。2ACL用于改善变频器输出电流的波 形，减低电动机的噪声。 （6）制动电阻单元R 用于吸收电动机再生制动的再生电能。可以缩 短大惯量负载的自由停车时间。还可以在位能负载下放时，实现再生 运行。
力矩提升（参数P05）
可设定与负荷特性相应地的力矩提升 数据设定范围 0~40（数据越大则输出电压越大，力矩提 升就越大）
选择运行指令（参数P08）
可选择操作面板（面板操作）或用外控操作的输入 信号来进行运行/停止和正转/反转。
频率设定信息（参数P09）
可选择利用板前操作或用遥控操作的输入信号来进 行频率设定信号的操作
设定数据 50 60 FF 名称 50Hz模式 60Hz模式 自由模式 可由参数P15,P16设定V/F方式. 用P15设定最大输出频率,用P16设定基底 频率 备注 与参数P15,P16无关,可设定V/F方式
V/F曲线(参数P04) 可选择恒定转矩模式和平方转矩模式 设定数据 0 1 名称 恒定转矩模式 平方转矩模式 备注 用于机械等 用于风扇、泵等
VF0变频器简介
◆为了满足各类机器小型化的需要，实现 了同类产品中最小型化的目标 ◆0.2KW和0.4KW型，宽78mm×高 110mm，体积仅松下公司过去产品的 40%～50% ◆可与PLC直接调节频率、直接接收PLC 的PWM信号并可控制电动机频率 ◆采用了新设计的调频电位器，用操作盘 就可容易地操作正转/反转 ◆内装8段速控制制动功能（0.2KW无制 动功能），再试功能等
使用4~20mA信号时，在端子No.2~3之间必须接上“200Ω”电阻 在数据设定为1以外的模拟信号的情况下，变频器在这个输入信号全刻度 的约1/100的条件下进行运行/停止操作。
最大输出频率•基底频率（参数P15、P16）
可设定最大输出频率和基底频率 （仅在P03设定FF时有效） [参数P15：设定最大输出频率]
最初按两次MODE键使其变为旋转方向设定模式,用SET键显示旋 转方向数据. 用 上升键或 下降键改变旋转方向,用SET键进行设定. 然后,按下RUN键使用开始运行,按下STOP键使用停止运行
正转/反转功能:运行/停止•旋转方向设定模式的设定 (参数P08=0) 频率设定: 电位器设定(参数P09=0)
