Windows2008R2双线双IP⽹络配置Windows2008R2双线双IP⽹络配置实验环境：操作系统：microsfot windows 2008 R2物理⽹卡：2块IP地址:电信IP：183.60.178.146掩码：255.255.255.240⽹关：183.60.178.145联通IP：122.13.38.2掩码：255.255.255.240⽹关：122.13.38.1重要⼀步：修改注册表HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\Tcpip\Parameters\Interfaces 下⾯的每⼀个⼦项分别代表⼀个⽹络适配器，每个⼦项会有⼀个叫EnableDeadGWDetect的DWORD值值名称：EnableDeadGWDetect值类型：REG _ DWORD值范围：0 或1 (False, True)会激活失效⽹关检测的原因估计跟机房的线路质量有很⼤关系，⽹络不好有掉包现象时或服务器受到可承受限度内的攻击时让系统做出失误的判断，出现DOS现象把跟本地连接实⽹卡有关的这个值全部改成0，禁⽤失效⽹关检测这个⽅法不需要任何设置路由表，静态路由之类的。
物理⽹卡⼀配置图：物理⽹卡⼆配置图两块⽹卡电信IP配置电信⽹关，联通IP配联通⽹关，两个默认⽹关的跃点数修改为同⼀样1，接⼝跃点数为10.最终路由表如下单⽹卡双IP配置第⼀，增加⼀块虚拟⽹卡，步骤如下开始->控制⾯板->硬件和声⾳->设备管理器然后直接下⼀步就完成安装。
下⼀步桥接虚拟⽹卡和物理⽹卡，选择刚刚添加的虚拟⽹卡，和物理⽹卡然后右键弹出桥接操作。
给桥接的⽹卡配置IP⽹络由于⽹络原因，需要第⼀条默认路由⾛联通⽹关。
最终的路由表如下。
双网接入的种类与设置方法一、双IP双线路实现方式双IP双线路实现方式是指在一台服务器上安装2块网卡，分别配置电信、网通不同的IP地址，这样一台服务器上就有了两个IP地址，在服务器上配置路由表，实现服务器访问电信和网通各自不同的IP的时候，分别走不同的通道。
另一方面，用户通过唯一的域名来访问服务器，而域名解析的时候，通过实施对不同的IP地址请求返回不同的服务器IP的方法来实现，网通用户请求域名时返回网通的IP，电信用户请求域名时返回电信的IP，这也就是所谓的智能dns解析。
双IP双线路在一定程度上提高了网通与电信用户访问网站的速度，但缺点是由于服务器接入的是双网卡必须在服务器上进行路由表设置，这给普通用户增加了维护难度，并且所有的数据包都需要在服务器上进行路由判断然后再发往不同的网卡，当访问量较大时服务器资源占用很大。
此方案是最简单的双线解决方案，一般限于规模较小的IDC提供商使用。
二、单IP双线路普通的单IP双线路是指在服务器上设置一个IP，此IP是网通IP或是电信IP，通过路由设备设置数据包是通过是电信网络或是网通网络发出来实现的双线技术。
此方案也可以提高网通用户与电信用户的访问速度，解决了双IP双线需要在服务器上设置路由的问题，但由于IP地址采用的是网通或电信的IP，访问用户在发送请求数据包时不会自动判别最好的路由。
所以这种解决方案只能说是半双线的技术方案、是一种过渡形式的解决方案。
此方案一般为单线IDC 服务商往双线IDC服务商转型期所采用的临时方案。
三、 CDN方式实现双线路CDN（Content Delivery Network）互联网内容分发网络,就是多服务器分网托管加智能域名DNS，即服务器是CDN 服务商提供，放在不同网络节点上，通过缓冲程序自动抓取用户源服务器的数据，然后缓存在不同网段节点的服务器上。
再配合智能DNS服务器的分网解析功能，实现不同网络用户都能访问到离自己最近网段上的网站，从而避免因为网络问题而影响网站访问速度的目的。

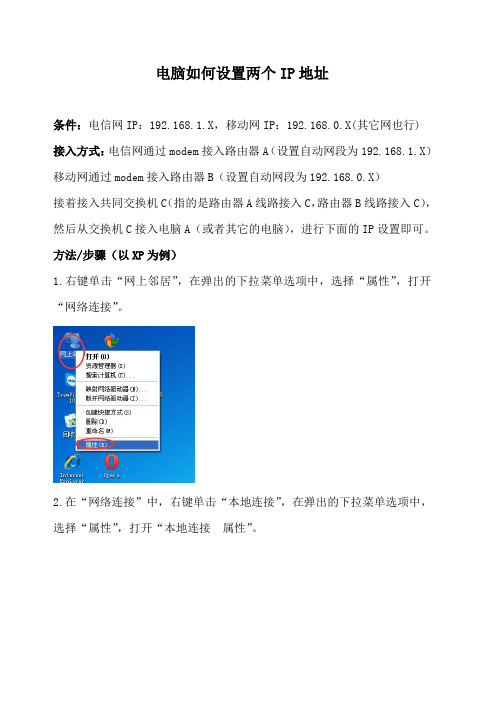

电脑如何设置两个IP地址
条件：电信网IP：192.168.1.X，移动网IP：192.168.0.X(其它网也行) 接入方式：电信网通过modem接入路由器A（设置自动网段为192.168.1.X）移动网通过modem接入路由器B（设置自动网段为192.168.0.X）
接着接入共同交换机C（指的是路由器A线路接入C，路由器B线路接入C），然后从交换机C接入电脑A（或者其它的电脑），进行下面的IP设置即可。
方法/步骤（以XP为例）
1.右键单击“网上邻居”，在弹出的下拉菜单选项中，选择“属性”，打开“网络连接”。
2.在“网络连接”中，右键单击“本地连接”，在弹出的下拉菜单选项中，选择“属性”，打开“本地连接属性”。
3.在“本地连接属性”界面，选择“常规”选项卡，在“在此连接使用下列项目”中找到“Internet协议（TCP/IP）”,然后点击“属性”，打开
“Internet协议（TCP/IP）属性”。
设置”。
5.在“高级 TCP/IP 设置”界面，点击“添加”，打开“TCP/IP 地址”。
6.在“TCP/IP 地址”界面，输入你要添加的第二个IP地址和子网掩码，点击“添加”。
7.返回到“高级 TCP/IP 设置”界面，可以看到刚才添加的IP地址，现在有两个IP地址。
点击下面第二个“添加”按钮，我们来添加第二个IP 地址对应的网关。
8.在“IP 网关地址”界面，输入第二个IP地址对应的网关地址，点击添加。
9.返回到“高级 TCP/IP 设置”界面，可以看到刚才添加的网关地址，然后点击“确定”，这样你的电脑上就有两个IP地址。
10.在控制台命令行输入“ipconfig”，会显示出电脑有两个IP地址。

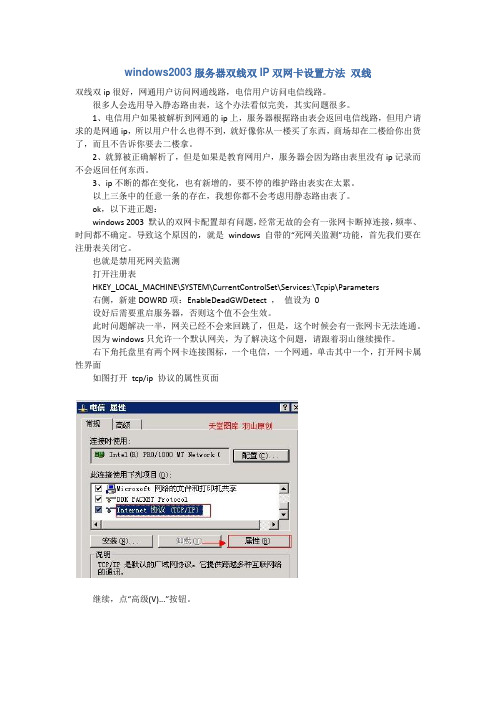

windows2003服务器双线双IP双网卡设置方法双线双线双ip很好，网通用户访问网通线路，电信用户访问电信线路。
很多人会选用导入静态路由表，这个办法看似完美，其实问题很多。
1、电信用户如果被解析到网通的ip上，服务器根据路由表会返回电信线路，但用户请求的是网通ip，所以用户什么也得不到，就好像你从一楼买了东西，商场却在二楼给你出货了，而且不告诉你要去二楼拿。
2、就算被正确解析了，但是如果是教育网用户，服务器会因为路由表里没有ip记录而不会返回任何东西。
3、ip不断的都在变化，也有新增的，要不停的维护路由表实在太累。
以上三条中的任意一条的存在，我想你都不会考虑用静态路由表了。
ok，以下进正题：windows 2003 默认的双网卡配置却有问题，经常无故的会有一张网卡断掉连接，频率、时间都不确定。
导致这个原因的，就是windows 自带的“死网关监测”功能，首先我们要在注册表关闭它。
也就是禁用死网关监测打开注册表HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services:\Tcpip\Parameters右侧，新建DOWRD项：EnableDeadGWDetect ，值设为0设好后需要重启服务器，否则这个值不会生效。
此时问题解决一半，网关已经不会来回跳了，但是，这个时候会有一张网卡无法连通。
因为windows只允许一个默认网关，为了解决这个问题，请跟着羽山继续操作。
右下角托盘里有两个网卡连接图标，一个电信，一个网通，单击其中一个，打开网卡属性界面如图打开tcp/ip 协议的属性页面继续，点“高级(V)...”按钮。
注意上图中的红色框中的内容，就是重点。
默认网关的跃点数，设置为2自动跃点计数的勾去掉，填成10。
另一张网卡也是同样的设置。
至此设置完成。
经常遇到一台计算机要同时访问两个网络（一个是互联网，一个是企业内部网）的要求以本单位为例：地址是虚构的^_^机器有两块网卡，接到两台交换机上internet地址：218.22.123.123，子网掩码：255.255.255.0，网关：218.22.123.254企业内部网地址：10.128.123.123，子网掩码：255.255.255.0，网关：10.128.123.254如果按正常的设置方法设置每块网卡的ip地址和网关，再cmd下使用route print查看时会看到Network Destination Netmask Gateway Interface Metric0.0.0.0 0.0.0.0 218.22.123.254 218.22.123.123 200.0.0.0 0.0.0.0 10.128.123.254 10.128.123.123 1即指向0.0.0.0的有两个网关，这样就会出现路由冲突，两个网络都不能访问。

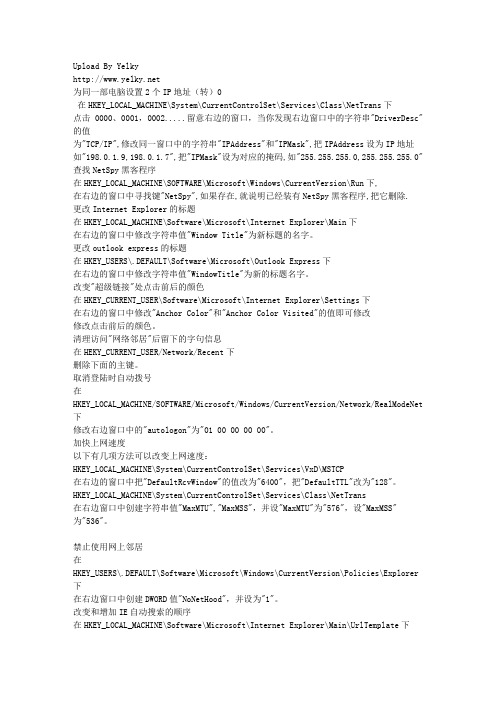

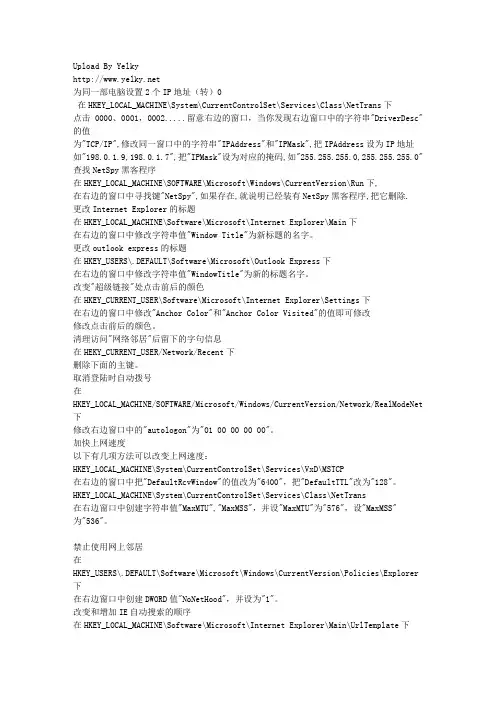

Upload By Yelky为同一部电脑设置2个IP地址（转）0在HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\Class\NetTrans下点击0000、0001，0002.....留意右边的窗口，当你发现右边窗口中的字符串"DriverDesc"的值为"TCP/IP",修改同一窗口中的字符串"IPAddress"和"IPMask",把IPAddress设为IP地址如"198.0.1.9,198.0.1.7",把"IPMask"设为对应的掩码,如"255.255.255.0,255.255.255.0" 查找NetSpy黑客程序在HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows\CurrentVersion\Run下,在右边的窗口中寻找键"NetSpy",如果存在,就说明已经装有NetSpy黑客程序,把它删除.更改Internet Explorer的标题在HKEY_LOCAL_MACHINE\Software\Microsoft\Internet Explorer\Main下在右边的窗口中修改字符串值"Window Title"为新标题的名字。
更改outlook express的标题在HKEY_USERS\.DEFAULT\Software\Microsoft\Outlook Express下在右边的窗口中修改字符串值"WindowTitle"为新的标题名字。
改变"超级链接"处点击前后的颜色在HKEY_CURRENT_USER\Software\Microsoft\Internet Explorer\Settings下在右边的窗口中修改"Anchor Color"和"Anchor Color Visited"的值即可修改修改点击前后的颜色。

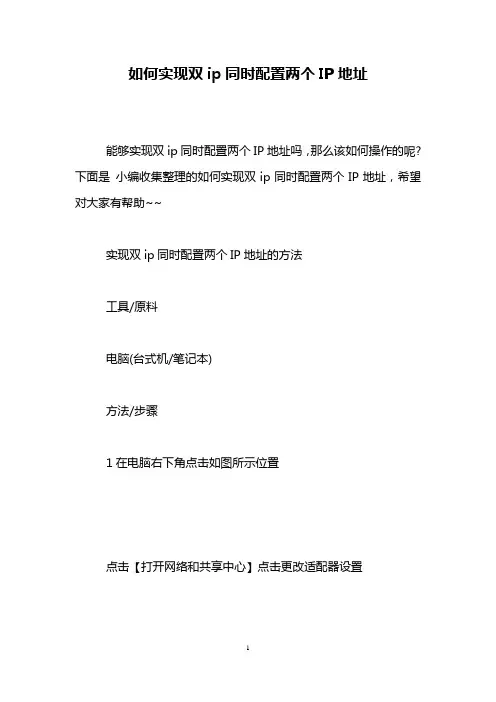

如何实现双ip同时配置两个IP地址
能够实现双ip同时配置两个IP地址吗，那么该如何操作的呢?下面是小编收集整理的如何实现双ip同时配置两个IP地址，希望对大家有帮助~~
实现双ip同时配置两个IP地址的方法
工具/原料
电脑(台式机/笔记本)
方法/步骤
1在电脑右下角点击如图所示位置
点击【打开网络和共享中心】点击更改适配器设置
小编用的是笔记本的无限网卡，台式机也是一样的
右键点击网络连接
打开了网络连接属性对话框，选择IPV4
打开了属性对话框，这里我们用的是路由器的DHCP功能，自动获取IP,也可以手动固定IP
点击【备用配置】选项卡，选择【用户配置】
手动输入IP地址，我们自动获取的是1段的，我们这里输入2段的ip,【确定】
【windows+R】打开运行窗口，输入cmd,点击【确定】
我们输入【ping 192.168.2.1】有返回值，说明通了
再ping网段1，也返回了数据，证明双IP设置成功了
如何实现双ip同时配置两个IP地址相关文章：
1.电脑怎么设置双ip
2.台式机怎么同时配置两个ip地址实现双ip
3.怎么给电脑设置一个密码
4.juniper防火墙如何配置多个ip
5.如何设置双网卡电脑同时上内外网
6.双网卡怎么设置。

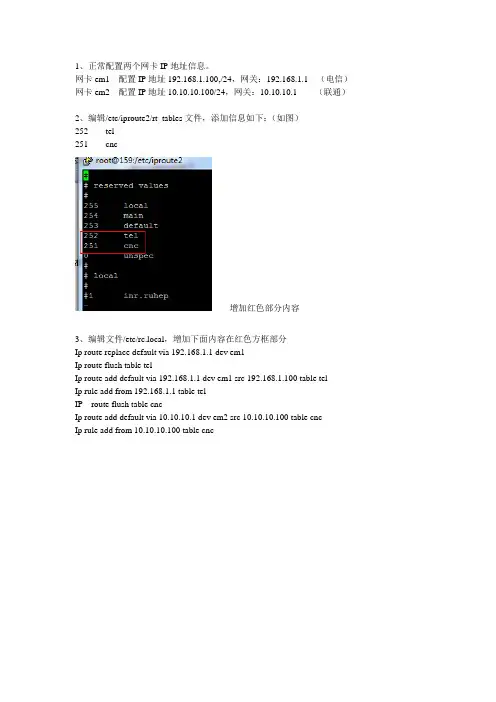

1、正常配置两个网卡IP地址信息。
网卡em1 配置IP地址192.168.1.100,/24，网关：192.168.1.1 （电信）网卡em2 配置IP地址10.10.10.100/24，网关：10.10.10.1 （联通）
2、编辑/etc/iproute2/rt_tables文件，添加信息如下：（如图）
252 tel
251 cnc
增加红色部分内容
3、编辑文件/etc/rc.local，增加下面内容在红色方框部分
Ip route replace default via 192.168.1.1 dev em1
Ip route flush table tel
Ip route add default via 192.168.1.1 dev em1 src 192.168.1.100 table tel
Ip rule add from 192.168.1.1 table tel
IP route flush table cnc
Ip route add default via 10.10.10.1 dev em2 src 10.10.10.100 table cnc
Ip rule add from 10.10.10.100 table cnc
（绿色涂抹是网关，蓝色涂抹是IP地址）
4、reboot，重启电脑即可。
注：有的时候这样做了，可能只能从服务器ping外网是可以通的，但是外网ping服务器不通，或者ssh不能连接服务器，这时候要关闭selinux即可。
目前国内的idc提供商分别提出了“双ip双线路”、“单ip双线路”、“cdn多线路”和“bgp单ip双线路”等双线路实现方法，下面来对以上提出的双线路实现方式进行具体说明：一、双ip双线路实现方式双ip双线路实现方式是指在一台服务器上安装两块网卡，分别接入电信网线与网通网线并设置一个网通ip与一个电信ip，这样一台服务器上就有了两个ip地址，需要在服务器上添加网通或电信的路由表来实现网通用户与电信用户分别从不同的线路访问。
双ip双线路具有常用的两种使用方式：1． icp用户在网站设置两个ip地址不同的链接，网通用户点击网通ip访问服务器，电信用户点击电信ip访问。
2．使用bind9（dns服务器软件）对不同的ip地址请求返回不同的服务器ip的功能来实现网通用户请求域名时返回网通的ip，电信用户请求域名时返回电信的ip，这个方式就是一些idc提出的智能dns的方案。
双ip双线路在一定程度上提高了网通与电信用户访问网站的速度，但缺点是由于服务器接入的是双网卡必须在服务器上进行路由表设置，这给普通用户增加了维护难度，并且所有的数据包都需要在服务器上进行路由判断然后再发往不同的网卡，当访问量较大时服务器资源占用很大。
此方案是最简单的双线解决方案，一般限于规模较小的idc提供商使用。
二、单ip双线路普通的单ip双线路是指在服务器上设置一个ip，此ip是网通ip或是电信ip，通过路由设备设置数据包是通过是电信网络或是网通网络发出来实现的双线技术。
此方案也可以提高网通用户与电信用户的访问速度，解决了双ip双线需要在服务器上设置路由的问题，但由于ip地址采用的是网通或电信的ip，访问用户在发送请求数据包时不会自动判别最好的路由。
所以这种解决方案只能说是半双线的技术方案、是一种过渡形式的解决方案。
此方案一般为单线idc服务商往双线idc服务商转型期所采用的临时方案。
三、 cdn方式实现双线路cdn（c delivery network）互联网内容分发网络,就是多服务器分网托管加智能域名dns，即服务器是cdn服务商提供，放在不同网络节点上，通过缓冲程序自动抓取用户源服务器的数据，然后缓存在不同网段节点的服务器上。
怎么设置双线双路网络路由随着路由行业的发展，其市场竞争非常激烈。
对于用户来讲，如何正确的设置路由，也是非常重要的问题之一，本文为大家讲解怎么设置双线双路网络路由，希望能帮到大家。
设置双线双路网络路由的知识众所周知目前我国国内网络接入服务提供商基本由中国网通和中国电信两家垄断，在线路和站点互访方面存在一定的问题，那就是如果你的网络属于中国网通的线路，那么访问中国电信的资源会比较慢，而如果你的网络是中国电信提供的，同样访问中国网通的资源会比较慢。
这也是为什么很多企业用户开始申请双线路来解决这种问题的原因，但是身为网络管理员的我们是否了解合理分配网络访问出口和链路方向呢?通过合理分配目的地IP地址可以让我们更好的利用网络资源，让访问电信网络的数据可以发送到电信链路，同理让访问网通的数据可以顺利发送到网通链路。
今天就请读者跟随笔者一起学习如何通过路由策略实现双线双路网络路由信息的自动分配，让数据包转发更加智能化。
一、路由策略的优势我们介绍过如何从本地计算机的路由信息入手解决这种双线双路的实际网络问题，然而该方法只限于在单台计算机上操作，如果企业的员工计算机非常多，一台一台机器的设置肯定不太现实，这时我们就可以通过路由策略实现对企业网络路由出口的统筹管理，将出口路由器上配置合理的路由策略，从而让网络数据包可以根据不同需求转发到不同的线路。
总体说来路由策略各个命令只需要我们在企业连接网络外部出口的路由器上进行设置即可，该路由器实际连接的是双线双路，即一个接口连接通往中国网通的网络，一个接口连接抵达中国电信的网络。
二、路由策略命令简单讲解路由策略的意义在于他可以让路由器根据一定的规则选择下一跳路由信息，这样就可以自动的根据接收来的网络数据包的基本信息，判断其应该按照哪个路由表中的信息进行转发了。
通过路由策略我们可以为一台路由器指定多个下一跳转发路由地址。
下面我们来看一段路由策略指令，然后根据其后面的指示信息来了解他的意义。
机房服务器主机如何配置双线双IP:一条电信光纤，另一条是网通光纤，能否在服务上：1）单网卡配署：一个电信IP，一个网通IP2）双网卡分别配置：一个电信IP，一个网通IP这样在外网分别通过电信IP、网通IP都能正常访问服务器主机？要如何才能实现？做互联网网站，最头疼的事情之一就是电信和网通的互联互不通了，为了能够让北方网通和南方电信用户都可以快速的访问网站，解决办法就是托管到双线机房。
双线机房有两类，一类是通过BGP技术实现互联互通，服务器只需要一个网卡一个IP地址就可以了，由机房进行路由的智能判断，选择合适的路由访问，这样对于网站来说是很方便的，比方说上海移动的怒江机房，上海地面通的自建机房，科技网的机房，但BGP机房一般带宽都比较少，流量高一些的话可能就没有办法了。
另外一种就是双线双IP的机房，带宽可能更高一些，但是路由配置极其复杂，比方说上海电信的市北机房。
因为和谐的原因，JavaEye网站服务器最近被迫从原来的移动怒江双线机房当中搬了出去，由托管商推荐到了上海市北双线机房，市北双线机房实际上是电信机房，但是从天津网通拉了2G专线过来，因此服务器需要至少两个网卡，一个网卡接电信网关，一个网卡接网通网关，来实现互联互通。
如果多台服务器的话，还需要第3个网卡组建内网进行内网通讯。
对于双线双IP的服务器来说，要解决两个问题：一、你的网站用户究竟走那个IP来访问你的服务器二、你的网站内容究竟走那个IP返回给用户对于第1个问题，可以使用智能DNS解析来解决，即DNS服务器判断用户所在IP地址，如果用户是电信接入，就把服务器的电信IP解析给他；如果用户是网通接入，就把服务器的网通IP解析给他。
智能DNS可以自己基于开源的DNS软件来定制，不过国内有一个很好的免费智能DNS服务器提供商：DNSPod，推荐使用DNSPod的服务。
他就可以实现上述的智能DNS解析。
对于第2个问题，则需要在服务器上面配置路由规则，来决定究竟如何处理数据的返回路径问题。
1、填写静态路由表因为服务器有两个IP，分别在不同的网段，你使用电信IP的网关做路由，那么网通的IP地址用户压根就访问不到，反之亦然。
目前流行的解决办法，就是使用电信网关做默认的路由，然后自己手工填写所有网通IP地址段的路由规则。
这个办法可以Google搜索到一大把，不展开了。
这种办法的缺点是添加规则太多太麻烦，而且难免挂一漏万，如果你漏了一些网段，那这些网段的用户就访问不了你的网站了。
况且网段地址的分布总是在不断变化的，你还必须定期更新路由表。
2、根据用户访问进来的路径设定动态路由就是说如果用户是通过电信IP地址访问过来的话，那么使用电信网关做路由，返回内容走电信网关；如果用户通过网通IP地址访问过来的话，那么使用网通网关做路由，返回内容走网通的网关，这样就不必那么麻烦的维护路由表了。
以JavaEye网站服务器为例，具体配置方法如下：JavaEye网站服务器电信IP：114.80.66.199，电信网关：114.80.66.1JavaEye网站服务器网通IP：60.29.231.190，网通网关：60.29.231.11) 默认网关使用电信网关作为路由在Linux上面配置默认网关，如果是RedHat，应该是在/etc/sysconfig/network文件里面添加一行：GATEWAY=114.80.66.1，如果是SuSE，应该是在/etc/sysconfig/network/routes里面添加一行：default 114.80.66.1 - - 或者可以直接使用YaST2来配置。
2）添加路由表修改/etc/iproute2/rt_tables，添加内容：C代码1. 252 tel 电信路由表2. 251 cnc 网通路由表252 tel 电信路由表251 cnc 网通路由表然后手工添加路由规则，在Console里面执行如下命令：C代码1. #添加原路返回路由2. ip route flush table tel3. ip route add default via 114.80.66.1 dev eth0 src 114.80.66.199 table tel4. ip rule add from 114.80.66.199 table tel5.6. ip route flush table cnc7. ip route add default via 60.29.231.1 dev eth1 src 60.29.231.190 table cnc8. ip rule add from 60.29.231.190 table cnc#添加原路返回路由ip route flush table telip route add default via 114.80.66.1 dev eth0 src 114.80.66.199 table telip rule add from 114.80.66.199 table telip route flush table cncip route add default via 60.29.231.1 dev eth1 src 60.29.231.190 table cncip rule add from 60.29.231.190 table cnc即让从电信IP过来的请求按照电信路由返回，从网通IP过来的请求从网通路由返回。
这样就搞定了，是不是很简单？这个办法是bobo同学提供的，感谢他。
3）把路由规则写入启动脚本如果服务器重启，或者网络服务重启，上述的路由规则就失效了，所以你需要把上面这段命令写入系统启动脚本和网络启动脚本如果是RedHat，系统启动脚本是/etc/rc.d/rc.local如果是SuSE，可以自己写一个启动脚本，链接到S99上，比方说/etc/init.d/rc.local如果是RedHat，网络启动脚本是/etc/rc.d/init.d/network如果是SuSE，网络启动脚本是/etc/init.d/network-----------------------------------------------------------------------------------------------------------------------------------------------------双线双网双IP路由配置有多网口接入的好处，可以解决网络的吞能力，解决网通电信教育网等互联的瓶颈等问题。
在两个网卡上分别配置对应线路的IP...并不意味着正确的实现双网的接入。
整个网络上的数据包转发都是由路由表决定的。
路由表是由一系列静态路由与动态路由的数据组成。
Linux提供了一个"Advanced IP routing and network device configuration tools"路由套件iproute2iproute2的常见命令ip,ro,ls (ip就是ip命令，ro就是route,ls 是list)#ip ro ls 与route -n显示的差不多#增加默认路由ip ro add default via 192.168.0.1 table 200(具体的路由表在/etc/iproute2/rt_tables中)#ip ro ls table 200 显示该路由表中的路由(注：不能在同一个路由表中有相同的网关)解决“从哪个接口来，就从哪个接口出”的问题，这解决从外访问的问题，（感觉不需要设置，默认也能达到效果）ip route flush table net2ip route add default via 192.168.0.1 dev eth0 src 192.168.0.10 table net2ip rule add from 192.168.0.10 table net2ip route flush table net3ip route add default via 192.168.1.1 dev eth1 src 192.168.1.10 table net3ip rule add from 192.168.1.10 table net3设置默认网关route add default gw 192.168.1.1实例配置的脚本IP0=GW0=NET0=DEV0=eth0IP1=GW1=NET1=DEV1=eth1if ! [ grep "220 cernet" /etc/iproute2/rt_tables > /dev/null 2>&1 ]; then echo "220 cernet" >> /etc/iproute2/rt_tables ; fiif ! [ grep "230 ctc" /etc/iproute2/rt_tables > /dev/null 2>&1 ]; then echo "230 ctc" >> /etc/iproute2/rt_tables ; fiip route flush table cernetip route add default via ${GW0} dev ${DEV0} src ${IP0} table cernetip rule add from ${IP0} table cernetip route flush table ctcip route add default via ${GW1} dev ${DEV1} src ${IP1} table ctcip rule add from ${IP1} table ctc以上解决了进来的路由，大多服务器是提供服务的，所以有了从哪里来回哪里去就解决了所有的问题。
如果是邮件服务器或自己上网，需要主动向外请求这样还不够，因为出去的包只会走默认路由，目标就是：请求的目的主机在电信让它走电信的接入线路、请求的教育网主机让它走教育网线路、请求的主机在网通让它走网通的接入线路....似乎没有更好的办法，只有根据IP段预先设置好路由规则实现这个目标就很简单了，找到各运营商的IP段教育网的就简单了https:///RS/ipstat/cernet-ipv4.txt上面全有了...(不能wget,只能自己拷贝，郁闷)变成命令行加在上面的脚本中：（以vim内可以参考命令%s/^/ip rule add to /g与:%s/$/ table cernet/g）ip rule add to 58.154.0.0/15 table cernetip rule add to 58.192.0.0/12 table cernet....将默认路由设为电信网接入的网关，这样解决了出去的路由。
