110kV电缆线路护层接地方式及护层保护措施

110kV及以上高压电缆线路的接地系统摘要：电力企业的发展为高压电缆线路接地系统的优化创造了有利条件，但不同接地系统其应用效果不一，因此需要进行更加深入的探讨，从而可有效保证社会用电安全。

对此，本文将对110kv及以上高压电缆线路的接地系统进行分析，并探讨其在应用过程中存在的一些问题及相关优化措施。

关键词：高压电缆；接地系统；应用；措施高压电缆线路接地系统可有效保证电路安全，具有较高的应用价值。

在此过程中，相关技术人员存在一些误区，如，部分技术人员认为在高压电力电缆的铜屏蔽与钢铠之间的接地没有区别，但实际工作过程中，其接地方式需结合具体情况进行具体分析。

此外，电网规模的扩大也要求高压电缆线路具有更高的可靠性。

接地系统可有效防止感应电压对人身安全产生威胁，因此，在电网建设过程中，应当注重接地系统应用的分析。

1高压电力电缆接地系统概述当电流通过导体时，导体周围会产生感应电压，这一感应电压会影响电路可靠性，因此，在搭建高压电力电缆时，会采取一定的屏蔽措施。

接地系统的应用原理为通过铜网或者钢铠等金属形成一个屏蔽系统，保护电缆运行。

但接地系统在安装及设计上需要注意一系列问题，才能保证其应用效果。

目前，高压电力电缆接地主要包括金属护套一点接地、金属护套两端接地、金属护套两端接地、敷设“三七开”回流线及电缆换位，金属护套交叉互联等五种方式，应用场景不同，接地施工方式也不同[1]。

因此，相关人员应当提升自身素质，为电网可靠性发展提供技术支撑。

2电缆接地系统应用特点2.1金属护套一点接地金属护套一点接地系统中感应电压会随着电缆长度的增长而增加，因而常用于短电缆线路，在应用过程中，基本上不产生环流。

此外，在安装过程中，在无安全措施的情况下，需保证其另一端感应电压小于50v，如超过50v，则需设置绝缘接头。

尤其是在电路短路时，过高的过电压会损坏护层绝缘，因此，为避免此类现象影响接地系统应用性能，需在未接地端安装保护器。

110kV高压单芯电缆线路金属护套接地方式110kV高压电缆线路护套必须接地运行，并且考虑限制其护套感应电压，文章讲解其不同的接地方式和原理，以便运行人员更好地巡查、维护和消缺，以免造成高压电缆过电压导致电缆外护层击穿，从而形成环流和腐蚀，最终影响电缆线路物载流量、运行寿命及人身安全。

标签：电缆护套不接地危害；护套接地方式；中点接地方式；交叉互联接地方式近年来，随着城市改造建设的加快，110kV高压电缆线路大量投入运行，并且大量110kV高压电缆线路敷设在人群密集区，其运行的安全性倍感重要。

《电力安全规程》规定：电气设备非带电的金属外壳都要接地，因此电缆的金属屏蔽层都要接地。

通常35kV及以下电压等级的电缆都采用两端接地方式，按照GB50217-1994《电力工程电缆设计规程》的要求，35kV及以下电压等级的电缆基本上为三芯电缆，在正常运行中，流过三个线芯的电流总和为零，在金属屏蔽层两端基本上没有感应电压，所以采用两端接地不会有感应电流流过金属屏蔽层，两端就基本上没有感应电压，所以两端接地后不会有感应电流流过金属屏蔽层。

但是当电压超过35kV时，大多数采用单芯电缆，单芯电缆的线芯与金属屏蔽的关系，可看作一个变压器的初级绕组。

当单芯电缆线芯通过电流时就会有磁力线交链金属屏蔽层，使它的两端出现感应电压，感应电压的大小与电缆线路的长度和流过导体的电流成正比，高压电缆很长时，护套上的感应电压叠加起来可达到危及人身安全的程度，在线路发生短路故障、遭受操作过电压或雷电冲击时，屏蔽上会形成很高的感应电压，甚至可能击穿护套绝缘。

此时，如果仍将铝包或金属屏蔽层两端三相互联接地，则铝包或金属屏蔽层将会出现很大的环流，其值可达线芯电流的50%～95%，形成损耗，使铝包或金属屏蔽层发热，这不仅浪费了大量电能，而且降低了电缆的载流量，并加速了电缆绝缘老化，因此单芯电缆不应两端接地。

个别情况（如短电缆或轻载运行时）方可将铝包或金属屏蔽层两端三相互联接地。

际情 况 来 对 通 道 进 行 设 计 和 规 划 。 通 常 情 况下 不 应 在 地 势 过 低 、 或 者存 在 垮 塌 隐患 的 河 堤修 建 电缆通 道 ， 因为 地 势 过 低 会容 易 使 长 期 积水 现 象 产 生 ， 具 垮 塌 隐 患 的河 堤 由于 垮塌 现 象 出 现容 易 使 线 路 中 断。 埋 设 地 区 如 果 出现 白蚁 灾 害 ， 这 时 电缆 保 护 套 除 了 防水 防火 功 能外还应使其具备有效防蚁的功能 ， 可以选用硬度较高的外护套［ ３ １ 。 ３ ． ３施 工 完 毕 后 ， 加 强施 工 工程 的验 收
３ ． ４强化 对 于线路 故 障情 况 下 的护层 感 应 电压设 计验 算
即使 正 常 工作 情 况 下护 层 感 应 电压 满 足 了相 关要 求 ， 但 是 因为 正 常 工 作 时 的 护 层 感 应 电压 与 故 障状 况 出 现 时 的 护层 感 应 电压 具
有 较大的差别， 因此应对雷 击过 电流波（ 过 电压 波） 状况下以及 故障 状 况 下 护层 感 应 电压 会 损 害 电 缆外 护 层 的值 进 行 验 算 。

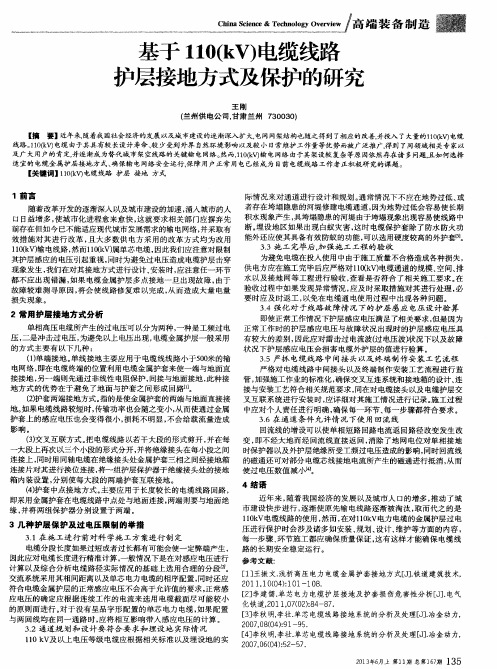

【 摘 要】近年 来， 随着我 国社 会经济 的发展 以及城 市建设 的逐 渐深入扩 大， 电网网架结构也随之得到 了相应的 改善， 并投入 了大量的１ １ Ｏ （ ｋ ｖ ） 电缆 线路 。１ ｏ （ ｋ ｖ ） 电缆 由于其具有较 长设 计寿命 、 较 少 受到 外界 自然环 境影 响以及较 小 日常维护 工作量等优 势 而被 广泛推 广， 得 到 了同领 域相关 专 家以 及 广大用 户的肯定， 并逐 渐成 为替代城 市架 空线路 的关键 输 电网络。 然 而， １ １ ０ （ ｋ Ｖ ） ￣ 网络 由于其 架设 较 复杂等原 因依 然存在 诸 多问题 ， 且 如何选择 适 宜的 电缆金属 护层 接地 方式 、 确 保输 电 网络 安全运 行， 保 障用 户正 常用 电 已经成 为 目 前 电缆 线路 工作者 正积极研 究的课 题 。 【 关键词】 １ １ ０ （ ｋ Ｖ ） 电缆线路 护层 接 地 方式

管子，因 为它含有 自 由状态的石灰，受 潮的 石灰会引 起铅套的强烈腐蚀［ － ４ ］
在腐蚀性特 别强的环境中使用电缆时。可以考虑选用不锈钢套 电缆。 ２４２ 机械 性能 ．． 为了便于比较 ，在表 ｌ 中列出了铅和铝的一些主要物理和机械性能 ．由这些数据可知， 铅套 的机械 强度远低于铝套。 铅 套的机械强度低 ． 别是铅 的蠕变极限和疲劳极 限太低 ， 特 是它的致命弱点。因此 电缆 在长途 输过程 中受到振动而使铅套损坏的事例也不少。 或者电缆铅套受到振动 后虽然没有损 坏 ，但 也会缩短其 使用寿命。 由于铅 套的机 械强度低， 受到机械力作 用后容易产生变形 ｎ 这些机械应 力和变形会 加剧
缘 层 。相 反 ，压 铝 时 Ｅ然 温 度 为 ６ ０ 比焊 接泪 度低 ，但 整 个 铝套 都 是 同样 的温 度 ， 一般 采 ｄ ０℃
祖国万岁上传
用在阻水层外绕包铜 丝编织布带隔热 ， 并在铝 套与 阻水层之间 留有较大的间隙以防烫伤绝缘 层。 这样也使阻水的效果受到不利影响， 而焊接铝套不必采用这样的隔热措施 ．阻水 效果要 好得 多。 因此铝套 不论是挤包 的还是焊接的各有其优缺点， 不能一概而 论无缝 的要 比有缝的 好。 只要无缝铝套承担 的径 向阻水任务焊接铝 套也能胜任 ， 那么采用挤包铝套固可． 采用焊 接铝套亦无不可 。目前采用挤包铝套 的一般是可 以利用制 造充油电缆 的压铝机的老厂 ． 而新
Ｘ４ ＝０１ ４ ． ％，己超过 了它的最大允许值 ０ ％。由其计算式可知 ， ３ ． １ 唯一能降低最大疲劳应变 的办法就是限制铅套温升。 使铅套的最大疲劳应变不超过其最大允许值时相应的铅套 的允许
最大 温升△ －－． １２９ Ｘ －４ 。 晶， ０ １ － ． ｌ １ 这样， 的载 Ｘ ／ １ ｂ３Ｃ ０２ ０－ 电统 流最就要 相应降 低到１１ ． ０１ Ａ

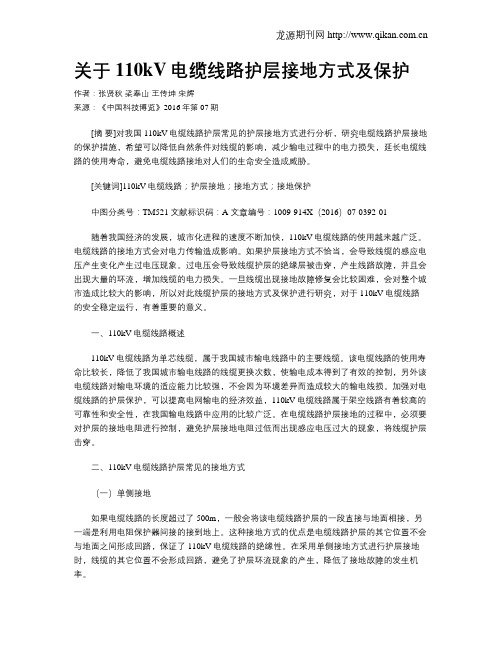

关于110kV电缆线路护层接地方式及保护作者：张贤秋梁奉山王传坤宋辉来源：《中国科技博览》2016年第07期[摘要]对我国110kV电缆线路护层常见的护层接地方式进行分析，研究电缆线路护层接地的保护措施，希望可以降低自然条件对线缆的影响，减少输电过程中的电力损失，延长电缆线路的使用寿命，避免电缆线路接地对人们的生命安全造成威胁。

[关键词]110kV电缆线路；护层接地；接地方式；接地保护中图分类号：TM521 文献标识码：A 文章编号：1009-914X（2016）07-0392-01随着我国经济的发展，城市化进程的速度不断加快，110kV电缆线路的使用越来越广泛。

电缆线路的接地方式会对电力传输造成影响。

如果护层接地方式不恰当，会导致线缆的感应电压产生变化产生过电压现象。

过电压会导致线缆护层的绝缘层被击穿，产生线路故障，并且会出现大量的环流，增加线缆的电力损失。

一旦线缆出现接地故障修复会比较困难，会对整个城市造成比较大的影响，所以对此线缆护层的接地方式及保护进行研究，对于110kV电缆线路的安全稳定运行，有着重要的意义。

一、110kV电缆线路概述110kV电缆线路为单芯线缆，属于我国城市输电线路中的主要线缆。

该电缆线路的使用寿命比较长，降低了我国城市输电线路的线缆更换次数，使输电成本得到了有效的控制，另外该电缆线路对输电环境的适应能力比较强，不会因为环境差异而造成较大的输电线损。

加强对电缆线路的护层保护，可以提高电网输电的经济效益，110kV电缆线路属于架空线路有着较高的可靠性和安全性，在我国输电线路中应用的比较广泛。

在电缆线路护层接地的过程中，必须要对护层的接地电阻进行控制，避免护层接地电阻过低而出现感应电压过大的现象，将线缆护层击穿。

二、110kV电缆线路护层常见的接地方式（一）单侧接地如果电缆线路的长度超过了500m，一般会将该电缆线路护层的一段直接与地面相接，另一端是利用电阻保护器间接的接到地上。

对110kV及以上高压电缆线路的接地系统分析摘要：本文作者通过实际工作中总结与积累经验，主要针对110kv及以上高压电缆的接地的重要性，并通过分析高压电缆接地的要求、方式和采取的措施等。

关键词：高压电缆接地电流电缆接地方式一、前言:经过十几年高压电力电缆施工我们积累了相当一部分的经验，本文综合各类文献并结合工程实际，意图对110kv及以上高压电缆的接地就重要性等方面进行探索。

二、高压电力电缆接地分析当导体内通过电流时会在其周围产生感应电压，对于在发电厂、变电所等用于低压及二次系统控制的电缆，为了防止继电保护装置误动以保证保护装置可靠性以外，也防止控制电缆屏蔽因感应电压而导致保护装置损坏，所以均采取带屏蔽铜网的电缆，并对屏蔽接地有着非常严格的规定；并且要求电缆支架等都要求接地以防止感应电压危及人身安全；而高压电力电缆同样存在这样的问题，本文将针对高压电力电缆在施工及运行中遇到的的一系列敷衍出的问题进行讨论：首先是敷设时的机械保护（电缆抗弯、防水、防火、腐蚀——采取铝、铜等金属外护套）→其次运行中线芯电流（在金属护套上形成1∶1的单匝变压器产生感应电动势——危害人身安全及电气设备运行经济性、可靠性等，采取外屏蔽接地）→接地电流或环流→各种接地方式的解决方法。

为了尽可能减少护套环流我们可以采取多种金属护套的连接与接地方式，这是我要着重讨论的问题。

高压电缆线路的接地方式有下列几种：.金属护套一点接地（一端或中点）：无环流，感应电压与电缆长度成正比，短电缆线路常用；⑵. 金属护套两端接地：有环流，感应电压为零，但影响载流量，轻负荷电缆线路常用；⑶. 金属护套交叉换位连接：两端接地，中间用绝缘接头将护层交叉换位连接，无环流，感应电压与电缆长度成正比，但可以限制在允许的范围内，长电缆线路常用。

⑷.电缆换位，金属护套交叉互联：要求测得电缆金属感应电压必须是小于50v为前提，如果不是的话，必须进行相应的检查，是否是电缆的原因还是由于电缆的长度太长而造成的，还是其他原因造成的，如果是长度的原因（一般要求在500～800m的范围具体看测试结果），应相应调整其长度，比如说一组交叉互联加一组接地（一段接地）或其他方式。

卡力岗变-莫多电站110kV线路工程110kV 电缆线路（穿管直埋）施工技术方案及保障措施批准：2010年 07 月 26 日审核：2010年 07 月 26 日编制：2010年 07 月 26 日第一章工程概况及电缆线路设计说明一、工程概况本工程为青海兴海莫多水电开发有限公司所属莫多水电站的110kV送出线路工程。

线路起于110kV卡力岗变, 止于在建莫多电站110kV升压站。

线路除在110kV卡力岗变出线段0.2km采用电缆线路敷设外，其余采用架空线路呈单回路架设至莫多电站升压站，线路正常时需输送的最大容量为48MW,导线采用LGJ-240型钢芯铝铰线，电缆采用300mm2截面铜芯交联聚乙烯绝缘电缆。

线路全长约 6.11km，其中电缆线路长0.2km，架空线路长5.91km。

二、电缆线路设计说明1、路径简述线路自110kV卡力岗变西数第一出线间隔采用电缆引下，而后向南继续采用电缆敷设至变电所南侧内围墙后，拐向西沿围墙外侧向西敷设，穿过变电站西侧外围墙后，线路拐向北，在耕地敷设，敷设约92m后立电缆终端塔改为架空线路。

2、电缆及其附件选择本工程在110kV卡力岗变需采用电缆进线，根据电缆输送容量及环境条件，电缆拟采用国产单芯交联聚乙烯绝缘皱纹铝护套低烟、无卤、阻燃聚烯烃外护套纵向阻水电力电缆，其型号DWZR-YJLW03－Z 110/1×300，电缆的标称截面为300mm2。

电缆附件采用YJZGG型110kV 干式绝缘终端与变电站户内开关联接，其型号为YJZGG-110/1×300；采用YJZWI4型110kV 户外预制式终端与架空导线联接，其型号为YJZWI4-110/1×300。

3、电缆敷设方式电缆敷设在直线段采用穿管（玻璃钢管）直埋敷设方式,在弯曲处采用蛇形软管铺砖敷设方式，电缆埋深均为1.5m，并在两侧电缆终端处设置余长。

,电缆弯曲半径不小于电缆直径的20倍。
