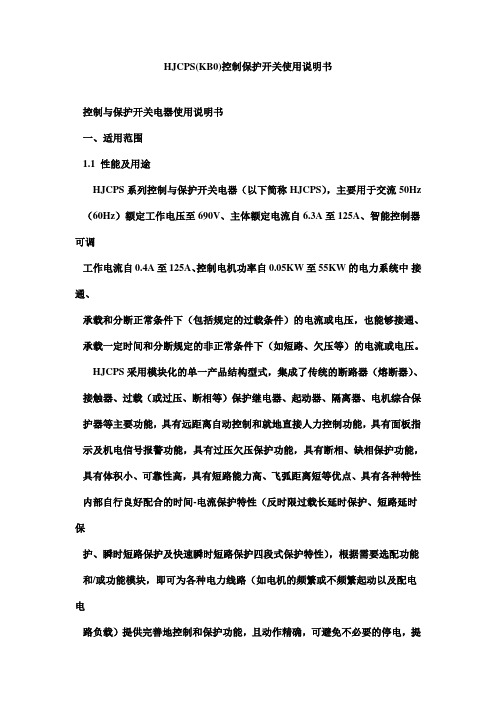

HJCPS(KB0)控制保护开关使用说明书
HJCPS(KB0)控制保护开关使用说明书控制与保护开关电器使用说明书一、适用范围1.1 性能及用途HJCPS系列控制与保护开关电器（以下简称HJCPS），主要用于交流50Hz （60Hz）额定工作电压至690V、主体额定电流自6.3A至125A、智能控制器可调工作电流自0.4A至125A、控制电机功率自0.05KW至55KW的电力系统中接通、承载和分断正常条件下（包括规定的过载条件）的电流或电压，也能够接通、 承载一定时间和分断规定的非正常条件下（如短路、欠压等）的电流或电压。
HJCPS采用模块化的单一产品结构型式，集成了传统的断路器（熔断器）、 接触器、过载（或过压、断相等）保护继电器、起动器、隔离器、电机综合保 护器等主要功能，具有远距离自动控制和就地直接人力控制功能，具有面板指 示及机电信号报警功能，具有过压欠压保护功能，具有断相、缺相保护功能， 具有体积小、可靠性高，具有短路能力高、飞弧距离短等优点、具有各种特性 内部自行良好配合的时间-电流保护特性（反时限过载长延时保护、短路延时保护、瞬时短路保护及快速瞬时短路保护四段式保护特性），根据需要选配功能 和/或功能模块，即可为各种电力线路（如电机的频繁或不频繁起动以及配电电路负载）提供完善地控制和保护功能，且动作精确，可避免不必要的停电，提高供电可靠性。
HJCPS系列产品具备优越的性能和优点，特别适用于以下场合或系统：●冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的配电和电动机保护与控制系统；●电动机控制中心（MMC）及配电中心；●电力站及变电站；●港口和铁路系统（如航空港、铁路公路客运中心等）；●高速公路照明、通风系统；●军队驻地控制保护系统（如边防哨所、雷达机站等）；●各种场合的消防泵、风机等；●现代化的建筑照明、电源转换、泵、风机、空调、消防、照明等电气控制与保护系列；●医院；●商业大楼（如大型购物中心、超级市场等）；●电信通讯机房；●信息处理中心（如市政、银行、证券交易中心等）；●工厂或车间的单电机控制与保护系统；●远程控制照明系统。
金蝶KBI_V3.0_产品安装手册
读者对象
本手册为系统管理员和实施人员的指导手册。
概述 KBI 系统管理员指导手册
3
关于金蝶
金蝶国际软件集团有限公司是亚太地区领先的企业管理软件及电子商务应用 解决方案供应商，是全球软件市场中成长最快的独立软件厂商之一，是中国 软件产业的领导厂商。金蝶开发及销售的软件产品包括针对快速成长的新兴 市场中企业管理需求的、通过互联网提供服务的企业管理及电子商务应用软 件和为企业构筑电子商务平台的中间件软件。同时，金蝶向全球范围内的顾 客提供与软件产品相关的管理咨询、实施与技术服务。金蝶独特的 “快速配 置，快速实施，快速应用，快速见效”的全球化产品与服务定位，能够帮助 顾客从容面对动态不确定商业环境带来的挑战，实现业务流程与 IT 技术的完 美结合，有效管理变革，确保组织快速持续和健康成长。 金蝶国际软件集团有限公司是中国第一个 WINDOWS 版财务软件， 第一个纯 JAVA 中间件软件，第一个基于互联网平台的三层结构的 ERP 系统—金蝶 K/3 的缔 造者，其中金蝶 K/3 是中国中小型企业市场中占有率最高的企业管理软件。 2003 年 3 月 ， 金 蝶 正 式 对 外 发 布 了 第 三 代 产 品 — 金 蝶 EAS (KINGDEE ENTERPRISE APPLICATION SUITE)。金蝶 EAS 构建于金蝶自主研发的商业操作 系统—金蝶 BOS 之上，面向中大型企业，采用最新的 ERPⅡ管理思想和一体化 设计，有超过 50 个应用模块高度集成，涵盖企业内部资源管理、供应链管理 、 客户关系管理、知识管理、商业智能等，并能实现企业间的商务协作和电子 商务的应用集成。
编写约定
�
通用格式约定
格式 宋体 下划线 斜体
意义 正文。 输入信息。 提示信息。
cstk3C3 使用说明书
2.1.产品命名规则----------------------------------------------6
2.2.产品特点简介----------------------------------------------7
2.3.技术参数--------------------------------------------------9
1.1.应用条件
本 UPS 是交流供电电源，是您设备的供电基础，请仔细检查输入和输出电压
和频率是否符合使用要求。
UPS 输入端的供电容量一定要符合要求，否则 UPS 不能正常工作，甚至出现
安全事故。
〔注：在输入端使用油机作为后备电源时，油机的容量要大于 UPS 的 3
倍以上〕
。
1.2.工作环境
使用环境及保存方法对本产品的使用寿命及故障率有一定影响，因此，请注意
4.9.干接点工作状态通讯----------------------------------------35
仅供参考
5.UPS 的工作原理----------------------------------------------36
5.1. 整机工作原理---------------------------------------------36
4.3.蓄电池-----------------------------------------------------19
4.4.静态开关---------------------------------------------------20
4.5.显示与触摸屏操作-------------------------------------------20
2.2.产品特点简介----------------------------------------------7
2.3.技术参数--------------------------------------------------9
1.1.应用条件
本 UPS 是交流供电电源，是您设备的供电基础，请仔细检查输入和输出电压
和频率是否符合使用要求。
UPS 输入端的供电容量一定要符合要求，否则 UPS 不能正常工作，甚至出现
安全事故。
〔注：在输入端使用油机作为后备电源时，油机的容量要大于 UPS 的 3
倍以上〕
。
1.2.工作环境
使用环境及保存方法对本产品的使用寿命及故障率有一定影响，因此，请注意
4.9.干接点工作状态通讯----------------------------------------35
仅供参考
5.UPS 的工作原理----------------------------------------------36
5.1. 整机工作原理---------------------------------------------36
4.3.蓄电池-----------------------------------------------------19
4.4.静态开关---------------------------------------------------20
4.5.显示与触摸屏操作-------------------------------------------20
K3用户手册
未接来电 ...................................................... 10 已接来电 ...................................................... 10 已拨电话 ...................................................... 10 拒接来电 ...................................................... 10 全部删除 ...................................................... 10 通话计时 ...................................................... 11 通话计费 ...................................................... 11 GPRS 流量 ...................................................... 11 2.信息服务 ........................................................ 11 写信息 ........................................................ 11 收件箱 ........................................................ 12 发件箱 ........................................................ 12 已发信箱 ...................................................... 13 草稿箱 ........................................................ 13 常用语设置 .................................................... 13 小区广播 ...................................................... 13 语音信箱 ...................................................... 14 信息设置 ...................................................... 14 容量查询 ...................................................... 15 3.浏览器（需网络支持） ............................................ 15 4.多媒体 .......................................................... 15 MP3 播放器 ..................................................... 15 MP3 下载（需网络支持） ......................................... 15 视频播放器 .................................................... 16 视频下载 ...................................................... 16 相机 .......................................................... 16 录音 .......................................................... 16 铃声下载（需网络支持） ........................................ 17 图片下载（需网络支持） ........................................ 17 我的文档 ...................................................... 17...................................................... 5 功能菜单 ........................................................... 5 输入法介绍 ......................................................... 6 开始使用手机 ....................................................... 7 您的手机 ........................................................... 8 1.通话记录 ........................................................ 10
凯利KBL系列大功率电动汽车 无刷电机控制器用户手册说明书
凯利KBL系列大功率电动汽车无刷电机控制器用户手册适用的产品型号:KBL72601E EKBL36101X X KBL72601KBL24101X X KBL36101KBL24101KBL24151KBL36151X X KBL96151KBL24151X X KBL36151KBL242KBL362221X KBL96201KBL242221X KBL362KBL36301X X KBL96251KBL24301KBL24301X X KBL36301KBL72101X X KBL96351EKBL48101X X KBL72101KBL48101KBL48151X X KBL72151KBL72151X XKBL48151KBL722221XKBL482221X KBL722KBL482KBL72301X XKBL48301X X KBL72301KBL48301KBL72401E EKBL48401KBL48401E E KBL72401KBL48501KBL48501E E KBL72501KBL72501E E版本3.32013年4月目录第一章概述 (2)第二章主要特性和规格 (3)2.1基本功能 (3)2.2特性 (4)2.3规格 (4)2.4型号 (5)第三章安装方法 (5)3.1安装控制器 (5)3.2连线 (8)3.3连接计算机串口 (13)3.4安装时检查 (13)第四章维护 (14)4.1清理 (14)4.2配置 (14)表1:LED错误代码 (15)联系我们: (18)1第一章概述本手册主要介绍凯利公司KBL系列电动车无刷控制器产品的特性，安装使用方法以及维护等方面的知识。
用户在使用凯利控制器之前，请详细阅读本手册，这会帮助您正确的安装和使用凯利控制器。
如果在使用过程中遇到任何问题，请从本文档最后一页查询联系方式与我们联系。
凯利KBL系列电动车控制器是凯利公司为中小型电动车辆提供的一种高效、平稳和容易安装的电动车控制器。
k3共用功能操作手册v01
K/3项目-共用功能操作手册ERP共用功能操作手册信息技术部二零一五年一月三十一日目 录K/3项目-共用功能操作手册 ............................................................................................................................. 1 一．操作说明书 ................................................................................................................................................. 2 1、过滤条件功能介绍 .............................................................................................................................................. 2 2、序时簿功能介绍 .................................................................................................................................................. 8 3、 K 3快捷键介绍 ................................................................................................................................................. 12 4、K 3常见问题处理方案 (14)一．操作说明书1、过滤条件功能介绍1）、过滤条件选择介绍图（一）条件：设置过滤查询条件，在“条件查询”界面的右方。
02K03K控制键盘用户使用手册新
DS-1002/3K 用户使用手册
V2.1
在使用前，请仔细阅读本使用手册并妥善保存以备日后参考。 本手册可能包含技术上不准确的地方或印刷错误。本手册的内容将做不定期的更新，恕不另行通知；更新的内容 将会在本手册的新版本中加入。我们随时会改进或更新本手册中描述的产品或程序。
注意事项： z 液晶显示屏为易损体，切勿挤压，或长久时间内在强光下直射； z 摇杆为易损体，返修时，切记用原包装或妥善包装好再托运； z 使控制键盘在技术指标允许的温度及湿度范围内工作； z 请严格按照本手册的接线方式连接。 设备配置清单：
切换 地址 清除 确认 0-9
切换嵌入式硬盘录像机控制模式或云台控制模式 选择解码器及快球地址、嵌入式硬盘录像机的设备号 清除当前输入内容 确认当前输入内容 数字：0、1、2、3、4、5、6、7、8、9 A-Z（26 个英文字母）
录像 放像 云台控制 多画面 矩阵 主口/辅口 辅助 编辑 输入法 关机 F1 F2 F3 F4 设预置 清预置 调预置 自动 焦距+ 焦距变倍+ 变倍光圈+ 光圈雨刷 主菜单 灯光
下
左
右
液晶屏显示说明 按键上的所有操作均会在液晶屏上对应显示。液晶屏会在智能控制器没有接收到任何输入的情况下，30 秒后自 动进入省电模式（亮度降低到最小）
DS-1003K 前面板说明
图3 按键功能说明
按键名称 退出 设置 查询 返回上一级菜单 长按 3 秒，进入控制键盘自身参数设置状态（默认密码：8888） 按动 1 秒，查询控制键盘的设置参数:正在控制快球的协议、解码器 功能说明
9
电源输入
DC-12V
直流 12V 电源输入
DS-1002K 前面板说明
图2 按键功能说明
V2.1
在使用前，请仔细阅读本使用手册并妥善保存以备日后参考。 本手册可能包含技术上不准确的地方或印刷错误。本手册的内容将做不定期的更新，恕不另行通知；更新的内容 将会在本手册的新版本中加入。我们随时会改进或更新本手册中描述的产品或程序。
注意事项： z 液晶显示屏为易损体，切勿挤压，或长久时间内在强光下直射； z 摇杆为易损体，返修时，切记用原包装或妥善包装好再托运； z 使控制键盘在技术指标允许的温度及湿度范围内工作； z 请严格按照本手册的接线方式连接。 设备配置清单：
切换 地址 清除 确认 0-9
切换嵌入式硬盘录像机控制模式或云台控制模式 选择解码器及快球地址、嵌入式硬盘录像机的设备号 清除当前输入内容 确认当前输入内容 数字：0、1、2、3、4、5、6、7、8、9 A-Z（26 个英文字母）
录像 放像 云台控制 多画面 矩阵 主口/辅口 辅助 编辑 输入法 关机 F1 F2 F3 F4 设预置 清预置 调预置 自动 焦距+ 焦距变倍+ 变倍光圈+ 光圈雨刷 主菜单 灯光
下
左
右
液晶屏显示说明 按键上的所有操作均会在液晶屏上对应显示。液晶屏会在智能控制器没有接收到任何输入的情况下，30 秒后自 动进入省电模式（亮度降低到最小）
DS-1003K 前面板说明
图3 按键功能说明
按键名称 退出 设置 查询 返回上一级菜单 长按 3 秒，进入控制键盘自身参数设置状态（默认密码：8888） 按动 1 秒，查询控制键盘的设置参数:正在控制快球的协议、解码器 功能说明
9
电源输入
DC-12V
直流 12V 电源输入
DS-1002K 前面板说明
图2 按键功能说明
七、KJK3辅助控制器说明书
KJK3型辅助控制器1 概述1.1 KJK3型辅助控制器是KJ50型PROMOS监控系统中的主要产品，主要用于煤矿井下需要经常维修的地方，共有四个输入输出端口，每一端可连接一路传感器输入和一路执行元件的输出，其急停按钮用于在紧急情况下对设备（如电机）进行停机闭锁，还带有语音通讯、起车预警和故障报警、显示和信息查询等功能。
本产品适用于煤矿井下的有甲烷和煤尘爆炸性危险的环境中，不能单独使用，需与PROMOS系统配套使用。
共有两种类型：KJK3型辅助控制器KJK3A型辅助控制器（不带急停按钮）防爆型式为：矿用本质安全型。
防爆标志为：ExibI(150℃)。
其关联设备为KDW10型矿用直流稳压电源。
其配接设备为：KJF21型控制器KJJ10型控制接口KTK1型系列扩音电话KPG3型系列急停开关KFD1型系列线路终端KPA1型按钮KZD2型电控阀等等1.2 型号及其含义KJ K 3变型序号A登记序号控制器矿用监测、控制系统或设备¹¹其中变型序号：A 为不带急停按钮 1.3 使用环境及工作条件在下列环境条件下KJK3型辅助控制器应能正常工作： －工作环境温度：0～40℃；－平均相对湿度：不超过95％(+25℃)； －大气压力：（80～106）kPa ；－有甲烷和煤尘爆炸性危险的矿井环境中； －无破坏绝缘的腐蚀性气体的矿井中； －允许有溅水但无剧烈振动和冲击的地方。
2 结构特征与工作原理 2.1 结构特征KJK3型辅助控制器的外壳由厚钢板焊接而成的,壳体的最小厚度均不小于3mm,其中的零、部件有防锈防蚀处理,紧固件有防松动的措施。
2.2 外壳防护等级IP54 2.3 工作原理辅助控制器是PROMOS 系统为维修方便而设置的，通过它PROMOS 系统可以对控制信号进行手动操作，还可以在液晶显示屏上显示设备的工作状态，通过键盘可以查询设备的运行状态，其中的语音通讯、急停开关、智能I/O 部件的工作原理详见各自的使用说明书。
智能球控制键盘使用说明书
智能球控制键盘使用说明书(KBD-3/KBD-2)目录一、 概述二、 主要功能三、 键盘面板介绍四、 键盘的操作使用五、 安装连接一概述：球形摄像机控制键盘是与变速智能球机、解码器等终端接收器配套的产品。
控制键盘与接收器之间采用EIA/RS - 485电气接口，在不加总线驱动的情况下，一台键盘最多可控制32台球机或解码器，键盘与接收器的最大通信距离达1.2Km。
利用控制键盘可方便地对变速球型摄像机进行控制和设置。
二主要功能：控制键盘具有下列主要功能：1. 设定球形摄像机或解码器的地址范围：0～255。
2. 能直接控制摄像机的各项功能。
3. 可对球形摄像机的内置云台进行变速操作。
4. 可对球形摄像机进行预置点和巡视轨迹的设置和调用。
(注：自定轨迹是高速球才有的功能，而且协议为EyeView)5. 可对球形摄像机进行手动或自动控制，并可对特定摄像机通过调用摄像机菜单更改摄像机出厂设置。
6. 手动控制摄像机的变倍﹑变焦﹑光圈。
7. 可控制多台球形摄像机。
8. 内置多协议可供选择。
三、键盘面板介绍：1、正面面板控制键盘正面面板上有变速控制摇杆，按键和LCD显示屏。
显示屏用于显示系统状态及操作信息。
摇杆控制云台上、下、左、右做变速运动及手动定点。
按键说明:[CAM] 球机选择[SHOT] 设置及调用轨迹[SET] 预置点设置[PRESET] 预置点调用[ON] 功能开[OFF] 功能关F1]， [F2]，[F3]，[F4]，[F5]，[F6]，[F7] 辅助功能键[0] —[9] 数字键[CLEAR] 清除键[ENTER] 确认键[AUTO] 云台自动水平扫描控制[OPEN] 镜头光圈大[CLOSE] 镜头光圈小[WIDE] 镜头焦距短[TELE] 镜头焦距长[FAR] 镜头聚焦远[NEAR] 镜头聚焦近2、后面面板A. 电源输入端：由此端连接外部稳压电源输入DC12V直流电压。
B. 拨码开关：本键盘取消了拨码开关，使用菜单编程的方法设置控制协议和波特率。
BK3000可燃气体报警控制系统操作及使用说明书
3.3.1 结构
控制器由主机板、电源、机箱、面板、端子板、备电组成。（如下图所示）
可燃气体报警控制器
第 4 页 共 15 页
3.3.2 面板说明
可燃气体报警控制器
可燃气体报警控制系统使用说明书
面板图示
3.3.2.1 按键
控制器共有 6 个按键，分别由 ESC/消音键、左键/复位、上键、右键/菜单、下
体探测器(以下简称“探测器”)和 NFB700-BK3001Ex 接收器为探测主体、以
NFB700-BK3002Ex 执行器为执行主体，共同组成了智能化的可燃气体报警及联动控制系统。
2、系统组成
可燃气体报警控制系统图 3、控制器部分 3.1、产品概述
控制器完全符合GB16808-2008 《可燃气体报警控制器》的要求，用于检测环境空气 中待测气体的浓度，可挂接多种类型的气体探测器、执行器、接收器（以下简称“编制单 元”），可以实现对多点进行集中控制。当环境中检测到待测气体的浓度达到或超过预置 报警值时，控制器立即发出声光报警，提醒用户及时采取安全措施，并启动执行器来控制 驱动排风或其它外设设备，防止中毒事故、爆炸、及火灾发生，从而保障生命、财产的安 全。本系统人机接口采用液晶显示和键盘交互操作，中英文界面显示，操作简单，可实时 显示现场气体浓度值。本机特有的软件抗干扰技术、机器故障软检测方式，使得设备高效 稳定的运行。 3.2、主要技术参数 * 环境温度： -10℃～+55℃ * 相对湿度：0～95﹪RH（无凝露）
可燃气体报警控制系统
使 用 说 明 书
(Ver.1.01,2012.07)
目录
可燃气体报警控制系统使用说明书
1、系统概述 ............................................................... 3 2、系统组成 ............................................................... 3 3、控制器部分 ............................................................. 3
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
K B I I I控制器说明书 The latest revision on November 22, 2020KB6000Ⅲ气体报警控制器使用说明书Ver:HW7河南汉威电子股份有限公司HENAN HANWEI ELECTRONICS CO., LTDISO9001认证企业感谢您使用汉威电子系列产品，当您准备使用本产品时请务必仔细阅读本说明。
并按照所提供的有关操作步骤进行，使您能充分享受我公司提供的服务，同时避免您的误操作而损坏本机或发生其它意外。
请妥善保管本手册，以便在您日后需要时能及时查阅、获得帮助。
版权声明本手册版权属河南汉威电子股份有限公司所有，未经书面许可，本手册任何部分不得复制、翻译、存储于数据库或检索系统内，也不可以电子、翻拍、录音等任何手段及方式进行传播。
河南汉威电子股份有限公司秉承科技进步原则，不断致力于产品改进、提高产品性能，公司保留任何产品改进而不预先通知的权利。
如果用户不依照本手册说明擅自安装或修理更换部件，由此产生的责任由用户负责。
产品及产品颜色、款式请以购买的实物为准。
用户服务指引：1在使用本产品前，请根据产品出厂清单仔细核对附件、产品合格证及用户保修卡是否齐全，若发现不全，请立即与销售商或厂家联络。
2本产品自售出之日起十二个月内，凡用户遵守贮存、运输及使用要求，而产品质量低于技术指标的，凭保修单享受免费维修。
3因违反操作规定和要求而造成的损坏、非我公司指定的特约技术服务部维修引起的故障或由于不可抗拒因素引起的产品质量问题，我公司将进行收费维修。
4产品进行维修时，请主动出示产品保修卡。
不能出示产品保修卡的将作为收费维修。
5产品维护、维修后，请出示本手册，维修人员将填写所附的《维护、维修情况记录》并签名；同时也请您在维修人员的《维护、维修情况记录》上签名确认维护、维修内容并提出宝贵意见，如果是单位用户，请加盖公章。
6如果您对我们提供的产品和服务有任何疑问或不满，包括产品技术、质量、安装维修、服务态度、收费标准等问题，请您及时联络我们，我们将会对您的意见妥善处理。
河南汉威电子股份有限公司通讯地址：郑州高新开发区雪松路169号 450001服务电话：(86)0/20/30/40传真号码：(86)0投诉电话：400 660 3007售后服务：(86)0/60(24小时)服务信箱公司网址：操作流程请按照下面步骤使用本机。
使用注意事项设备安装、操作和维护之前务必仔细阅读使用说明书，并特别留意警告和注意事项。
KB6000Ⅲ专门安装和使用于室内安全区域的无爆炸性气体环境中。
安装过程必须遵照国家相关的权威标准。
任何操作之前，必须遵从当地的法规条文以及现场作业程序。
控制器内部的任何操作都必须由专业人员执行。
本机为非防爆设备，请安装在安全环境中。
仪器上电前请仔细检查接线是否正确。
仪器断电及再次上电的时间间隔在5秒以上。
连接设备及添加节点须关机断电。
控制器应采用相对独立的电源，避免与大型电机设备使用同路电源。
气体报警控制器的外壳严禁破坏，否则会影响屏蔽效果。
系统加锁，请解锁后更改设置，结束后请及时恢复系统锁。
严格按照输出继电器容量连接外部设备，以免损坏主机。
超出容量的外部设备，请添加交流接触器。
若电源输入无地线，应通过接地端子将机器安全接地。
请勿自行维修和拆卸仪器。
在进行下列工作时，务必断开电源后操作1、当对仪器端子接线及插拔端子时2、当连接大地线时不要将仪器安装在下列场合1、暴露于阳光直射的场合2、温度和湿度超过工作条件的场合3、有腐蚀性气体或可燃性气体的场合4、有大量粉尘、盐及金属粉末的场合5、水、油及化学液体易溅射到的场合6、有直接震动或冲击的场合符号说明警告性声明指出任何可能导致重大事故或人身伤亡的危险或不安全隐警告患注意性声明指出任何可能导致人身伤害或产品、财产损失的危险或不注意安全隐患。
读者应确保完全理解安装和操作设备的详细要求，若有疑问，请咨询河南汉威电子股份有限公司。
针对任何不按照使用说明书要求安装和操作设备的行为后果，我公司不负任何责任。
目录1产品简介KB6000Ⅲ可与本公司的TC200N、TC100II型气体探测器组成工业气体智能控制系统。
该产品是针对工业环境设计的RS485总线型气体探测预警系统。
数码管显示方式，不受外界光线影响，清晰醒目的实现待测气体的浓度显示，浓度超标后发出声光报警；国际化的图标指示，配以中文说明，让用户对机器的理解易如反掌；该产品还设置了多个输出继电器，能以有源和无源方式驱动排风扇、电磁阀等设备，适应不同的现场情况；其设计遵循国家标准，具有响应速度快，高可靠性，低故障率，易于维护，能在线标定探测器等优点。
尤其是在报警故障的判断上，使用了多次事件延时确认的方法，有效的防止了误报，为人们的生命财产安全提供了有力保障。
主要功能及特点：KB6000Ⅲ型气体报警控制器主机内嵌微处理器，配以丰富的软件功能，完成探测器信号采样、数据实时计算、系统故障检测、电源管理、按键扫描、显示驱动、报警显示、报警外设驱动等功能；开机自动搜索；智能化系统：方便的在线零点校正；继电器无源输出；安装简单方便；实时监测探测区域被测气体的浓度，当气体浓度达到或超过设定的报警值时，控制器发出声、光报警信号。
监测系统故障并具有故障声、光报警功能。
在满足预设的逻辑关系时，连接的外部设备可自行动作。
可通过控制器启动外部设备。
进行电源管理，自动实现主、备电无间隙切换，且具有主、备电工作状态指示。
本产品设计、制造、检定遵守以下国家标准：GB 16808-2008 《可燃气体报警控制器》2技术参数指示灯指示探测器状态数码管显示报警浓度或报警探测器编号由不同报警声音提示报警及故障状态3系统组成整个系统由KB6000Ⅲ控制器、多个探测器（最多30个）和负载组成。
每台控制系统结构图如下：图系统组成示意图4 外观及结构指示 控制器正面示意图图标指示区：图标 名称 状态 指示报警指示图标 闪烁（红色） 超浓度报警通风指示图标 亮（红色） 通风状态系统锁定图标 亮（红色） 系统锁定状态%LEL 单位指示图标 亮（红色） 当前以%LEL 为气体浓度计量单位1. 数码管显示区 2. 图标指示操作按键：按键功能在文中的表示形式切换选择设置菜单，被选中菜单对应的指示灯点亮。
在其他状态下的具体功能见“菜单操作”部分。
【菜单/功能】进入所选菜单保存用户设置【确定】/选择/浏览菜单选择/浏览菜单中的设定项目【】/【】/选择/浏览菜单和清单增加/减少菜单设定项目中选项或数值【】/【】退出/取消当前选项或设置，不保存设置。
【退出】按此键，“”图标点亮，同时控制器内部控制风扇的【通风】继电器闭合，室内排风扇被打开进行通风换气。
浓度报警或系统故障报警状态下，按此键消除报警音。
【消音】按“复位”，“”图标消失，同时控制器清除所有报【复位】警状态，包括声光指示，之后立即恢复到正常监控状态。
状态指示灯：指示灯名称状态指示绿灯亮主供电电源工作正常主电黄灯亮主供电电源工作故障或关闭绿灯亮备电电池工作正常备电黄灯亮备电电池工作故障或关闭充电故障黄灯亮备电电池充电故障控制器正常工作时，主电和备电两颗指示灯绿色点亮。
控制器内部示意图5 控制器的安装 安装注意事项产品安装时，请参阅相关文献资料，以满足相关行业制定的有关特殊应用情况下气体检测的基本要求。
安装过程必须遵照国家相关的权威标准。
KB6000Ⅲ安装和使用于室内安全区域的无爆炸性气体环境下。
正确安装，采用适当的接地技术，以提高抗RFI 干扰（如手机和步谈机）和抗EMI 干扰（如高频率电缆和开关装置）能力等。
确保控制器到探测器之间的最长距离不超过指定范围。
设备尺寸机箱入线方式机箱入线有三种方式：1、下部锁紧孔入线式；2、下部线槽入线式；3、顶部线槽入线式。
7 备电开关8 出线孔 四个9接线端子10继电器指示灯 六个11继电器按键 六个下部锁紧孔入线式下部线槽入线式 顶部线槽入线式安装方法安装方式：壁挂式。
安装步骤：1) 选择合理的安装位置，以确保控制器装上后，便于操作，显示器清晰可见（通常与眼睛高度齐平）。
另外，保证机箱门开启空间够大，便于接线、维护和调节等操作。
2) 使用安装支架作为样板，确定孔位，钻出适当的安装支架螺丝孔。
特点：线缆全部通过顶部线槽进入机箱内部，线缆经线槽进入机箱背特点：机箱挂于墙上，电源线和其它连线没有方形线槽的约束，直接通过锁紧孔进入机箱内特点：线缆全部通过底部线槽进入机箱内部，不经过锁紧孔。
锁紧孔3) 将支架固定到墙壁上，如图所示。
4) 支架安装牢固后，按照图所示，挂上KB6000Ⅲ控制器。
确保控制器后面顶部挂钩与安装支架开槽紧密挂接。
5) 用四颗M3螺钉将控制器牢固固定到安装支架上，如图所示。
6 接线说明警告：接线操作必须在断电之后进行。
AC220V 输入接口放大示意图：端子功能端子功能N 地L继电器输出接口与数字总大示意图：Relay3 与Relay4输出端口可以通过硬件配置为有源输出（注：有源输出非产品标配），各端子功能如下图： KB6000Ⅲ系统连接：图系统接线图KB6000Ⅲ提供一条485总线连接探测器，最多可以连接30个TC200协议的探测器，提供一条485总线支持数据上传，提供6个继电器连接外设，2路继电器可通过添加电源配置为有源输出。
备注：通常，将控制器所连接的探测器位置做好记录。
7 操作说明开机/关机注意：为了避免造成人身伤害，开机前务必检查外置电线、端子处是否安全。
Relay6继电器6输出端口B RS485总线B 线 Bus1RS485数字总线与电脑连接接口 24V 24V 电源正极Bus2 RS485数字总线接口 GND 电源负极GND Relay6COM NC NO NO NCCOM NO NC COM Relay3Relay4COMNC NO Ear Relay5GND A B 24V GNDGND 24V B A Ear NO NC COM COM NC NO 图接线端子示意图电磁阀GND NO NC24VKB6000Ⅲ供电方式有主供电电源（主电）和备用电池电源（备电）两种。
使用机箱内部的“主电开关”和“备电开关”进行控制器上电、断电。
具体操作如下：开机/上电：1)打开机箱门；2)将控制器接通AC220V电源；3)打开机箱内部的主电开关和备电开关（即将主电开关和备电开关的“I”端按下去）。
此时，控制器显示“SEARCH BEGIN”，开始搜索探测器，搜索完毕，屏幕显示“×× END”。
如果没搜索到探测器，则显示“00 END”，然后进入如图所示的监控界面1,并一直闪烁；如果搜索到探测器，假如数量为5个，则显示“05 END”，然后进入如图所示的监控界面2，其中字母“P”代表传感器预热，预热时间由探测器决定，探测器不同，预热时间不同。
