燃机电厂发变组主接线及其保护配置的特点

发电厂的电器主接线的方式及优缺点一、主接线的分类：根据是否采用母线作为中间环节1、有汇流母线的接线方式单母线接线，双母线接线2、无汇流母线的接线方式桥形接线，角形接线，单元接线（一）有汇流母线的接线方式A、单母线接线优点：接线简单，操作方便，设备少，经济性好，扩建方便。

缺点：可靠性差，母线或者母线隔离开关故障、检修时，所有回路都要停止工作，造成蜷缩长期停电。

调度不方便，电源只能并列运行，不能分列运行，线路测放生短路有恒大的短路电流。

1）单母线分段接线一段母线发生故障时，非故障段母线不间断供电；2）单母线分段带旁路接线旁路母线和旁路断路器的作用：不停电检修线路断路器B、双母线接线每回线路都经一台断路器和两组隔离开关分别与两组母线连接，母线之间通过母线联络断路器QF(简称母联)连接。

优点：可靠性高，灵活性好，扩建性好优缺点：供电可靠，调度灵活，扩建方便；检修母线可以不停电；可用母线连断路器代替线路断路器工作1）双母线分段接线母线分段可减少母线故障时的停电范围；检修断路器无须停电。

2）双母线带旁路接线优缺点（1）、供电可靠、灵活、操作简单；（2）、检修任一断路器均无需停电；（3）、投资大、控制保护复杂。

（二）无汇流母线的接线方式A、多角形接线特点：1、把各个断路器互相连接起来，形成闭合的单环性接线。

2、每个回路都经过两台断路器接入电路中，从而达到双重连接的目的优点：1、较高的可靠性 2、断路器配置合理 3、隔离开关只作为检修时隔离电压之用，减少了停电事故 4占地面积小 5进出线的回路数受限制；配电装置不易扩建缺点：1、要对进出线的回路数进行限制 2、在闭环和开环两种情况下，流过个开关电气的工作电流差别较大，给选择电器带来困难，给继电保护整定和控制回路复杂化 3、配电装置不易扩建 4、以采用三、五角形接线为宜B、桥形接线1）内桥接线适用于输电线路较长、故障机会较多，而变压器又不需要经常切换的中小容量的发电厂和变电所中3）外桥接线适用于线路较短，检修、操作及故障机会较多，而变压器按经济运行的要求需要经常切换的场合C、单元接线优点：接线简单清晰、设备投资少，简化发电厂电气主接线压缩了占地面积。

保护总体方案设计思想
• 总体方案为双主双后，即双套主保护、双套后备保护、双套异常 运行保护的配置方案。其思想是将一个发变组单元的全套电量保 护集成在一套装置中，主保护和后备保护共用一组。
• 对于一个发变组单元，配置两套完整的电气量保护，每套保护装 置采用不同组，均有独立的出口跳闸回路。
• 非电量保护出口跳闸回路完全独立，和操作回路独立组屏。
电压互感器配置说明
• 两套电量保护尽量采用不同的电压互感器或互相 独立的绕组
• 对于零序电压，一般没有两个绕组，可并联接入 两套保护装置
• －保护装置主保护和部分后备保护介绍
发电机差动保护现状
• 大型发电机造价昂贵，内部故障造成的损失巨大，内部相间故障 由于故障点电势可能较低，故障时受过渡电阻影响较大，如何采 用新原理，不受过渡电阻影响，提高内部故障时保护灵敏度已成 为重要课题。
双主双后的优点
• 运行方便，安全可靠； • 设计简洁，二次回路清晰，由于主后共用一组，
总数没有增加或有所下降； • 整定、调试和维护方便。
二、的配屏方案
• 适用于大型发电机保护，主接线方式：发电机容 量 及以上、一台励磁变或励磁机。
• 适用于大型变压器保护，主接线方式：两圈主变 （或出线）、一台高厂变（两圈变）。
• 可通过整定值选择采用方向阻抗圆、偏移阻抗圆或全阻 抗圆。当某段阻抗反向定值整定为零时，选择方向阻抗 圆；当某段阻抗正向定值大于反向定值时，选择偏移阻 抗圆；当某段阻抗正向定值与反向定值整定为相等时， 选择全阻抗圆。阻抗元件灵敏角 ° ，阻抗保护的方向 指向由整定值整定实现，一般正方向指向发电机外。
失步保护功能
jx
U
Za
D OL IL
Zc

第二章各种类型发电厂和变电所主接线的特点由于发电厂的类型、容量、地理位置以及在电力系统中的地位、作用、馈线数目、输电距离的远近以及自动化程度等因素，对不同发电厂或变电所的要求各不相同，所采用的主接线形式也就各异。

下面仅对不同类型发电厂的主接线特点作一介绍。

一、火力发电厂电气主接线火力发电厂的能源主要是以煤炭作为燃料，所生产的电能除直接供地方负荷使用外，都以升高电压送往电力系统。

因此，厂址的决定，应从以下两方面考虑：其一，为了减少燃料的运输，发电厂要建在动力资源较丰富的地方，如煤矿附近的矿口电厂。

这种矿口电厂通常装机容量大，设备年利用小时数高，主要用作发电，多为凝汽式火电厂，在电力系统中地位和作用都较为重要，其电能主要以升高电压送往系统。

其二，为了减少电能输送损耗，发电厂建设在城市附近或工业负荷中心。

电能大部分都用发电机电压直接馈送给地方用户，只将剩余的电能以升高电压送往电力系统。

这种靠近城市和工业中心的发电厂，多为热电厂，它不仅生产电能还兼供热能，为工业和民用提供蒸汽和热水形成热力网，可提高发电厂的热效率。

由于受供热距离的限制，一般热电厂的单机容量多为中、小型机组。

无论是凝汽式火电厂或热电厂，它们的电气主接线应包括发电机电压接线形式及1～2级升高电压级接线形式的完整接线，且与系统相连接。

当发电厂机端负荷比重较大，出线回路数又多时，发电机电压接线一般均采用有母线的接线形式。

实践中通常当发电机容量在6MW以下时，多采用单母线；在12MW及以上时，可采用双母线或单母线分段；当容量大于25MW以上时，可采用双母线分段接线，并在母线分段处及电缆馈线上安装母线电抗器和出线电抗器限制短路电流，以便能选择轻型断路器；在满足地方负荷供电的前提下，对100MW及以上的发电机组，多采用单元接线形式或扩大单元接线直接升高电压。

这样，不仅可以节省设备，简化接线，便于运行，且能减少短路电流。

特别当发电机容量较大，又采用双绕组变压器构成单元接线时，还可省去发电机出口断路器。

自耦变压器当变差保护灵敏度不满足要求时，配置零序 差动保护或分侧差动保护，瞬时动作于全停。 1.7、厂变低压侧限时速断过流保护
厂变低压侧母线短路的主保护，短延时动作于全停，也 可作为小机组或小变压器绕组短路的主保护。
XJ Group Corporation
二、保护配置
1.8、变压器瓦斯/压力释放保护 变压器内部绕组各种短路故障的非电量主保护，是第二
变压器接地运行的Yn侧引线或相邻元件线路接地短路故 障的后备保护，第一时限动作于缩小故障范围跳母联断路 器，第二时限动作于全停或程序跳闸；根据系统要求也可 反时限动作于全停或程序跳闸。
XJ Group Corporation
二、保护配置
2.6、间隙零序保护 作为不接地运行变压器Yn侧接地短路的后备保护，由间
防止频率升高或下降后机组运行在汽轮机叶片谐振点上 断裂的保护，延时动作于信号，频率异常发生时间累加延 时动作于程序跳闸。 3.5、误上电（突加电压）保护
发电机停机盘车状态或并网前断路器误合闸以及并 网非同期合闸的保护，瞬时动作于停机；正常运行时保 护自动退出运行。
XJ Group Corporation
XJ Group Corporation
一、主接线
4、扩大单元接线
二、保护配置
保护配置配置原则： 1、遵循法规《继电保护和安全自动装置技术规程》及设
备主接线的要求； 2、强化主保护简化后备保护。
XJ Group Corporation
二、保护配置
1、主保护 1.1、发电机差动保护
定子绕组及引线相间短路保护，瞬时动作于停机. 1.2、发电机匝间保护
定子绕组匝间短路或定子开焊事故保护，瞬时动作于停机。 A、单元件横差保护 发电机中性点侧有六个或四个引出端子的机组应优先考虑装设 单元件横差保护。 B、故障分量负序功率方向匝间保护 电流取自中性点侧时，只能反应绕组匝间短路和机端开焊事故 电流取自机端时，不仅能反应绕组匝间短路和机端开焊事故， 也能反应绕组相间短路，成为第二套不同判据的相间短路主保护

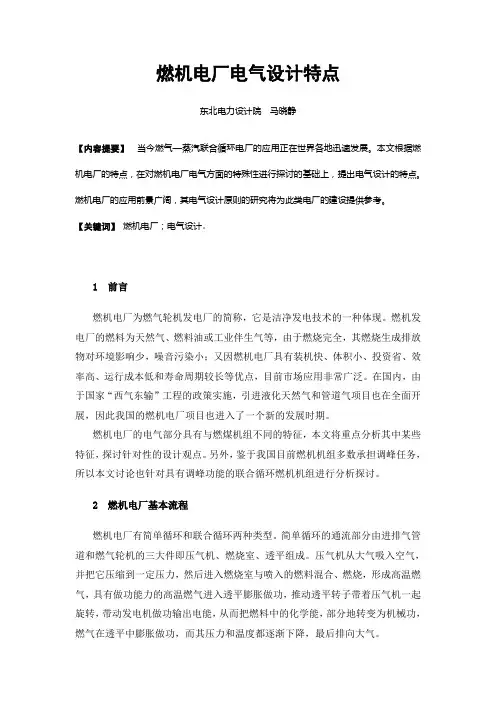

燃机电厂电气设计特点东北电力设计院马晓静【内容提要】当今燃气—蒸汽联合循环电厂的应用正在世界各地迅速发展。

本文根据燃机电厂的特点，在对燃机电厂电气方面的特殊性进行探讨的基础上，提出电气设计的特点。

燃机电厂的应用前景广阔，其电气设计原则的研究将为此类电厂的建设提供参考。

【关键词】燃机电厂；电气设计。

1 前言燃机电厂为燃气轮机发电厂的简称，它是洁净发电技术的一种体现。

燃机发电厂的燃料为天然气、燃料油或工业伴生气等，由于燃烧完全，其燃烧生成排放物对环境影响少，噪音污染小；又因燃机电厂具有装机快、体积小、投资省、效率高、运行成本低和寿命周期较长等优点，目前市场应用非常广泛。

在国内，由于国家“西气东输”工程的政策实施，引进液化天然气和管道气项目也在全面开展，因此我国的燃机电厂项目也进入了一个新的发展时期。

燃机电厂的电气部分具有与燃煤机组不同的特征，本文将重点分析其中某些特征，探讨针对性的设计观点。

另外，鉴于我国目前燃机机组多数承担调峰任务，所以本文讨论也针对具有调峰功能的联合循环燃机机组进行分析探讨。

2 燃机电厂基本流程燃机电厂有简单循环和联合循环两种类型。

简单循环的通流部分由进排气管道和燃气轮机的三大件即压气机、燃烧室、透平组成。

压气机从大气吸入空气，并把它压缩到一定压力，然后进入燃烧室与喷入的燃料混合、燃烧，形成高温燃气，具有做功能力的高温燃气进入透平膨胀做功，推动透平转子带着压气机一起旋转，带动发电机做功输出电能，从而把燃料中的化学能，部分地转变为机械功，燃气在透平中膨胀做功，而其压力和温度都逐渐下降，最后排向大气。

为了实现高效率低能耗，燃气轮机又可组成联合循环。

联合循环的基本流程是在上述简单循环的基础上进行的。

将简单循环中燃气轮机的高温排气（9E为538℃，9F为609℃左右），经过烟道排入余热锅炉（HRSG），应用热交换器原理加热锅炉中的给水，产生高温高压的蒸汽，进入蒸汽轮机做功，并带动蒸汽轮发电机发电。

检修任一进出线断路器时，不中断 对该回路的供电
W3
QS3 QS4 QF
W1
QS1 QS2
W2
电源侧
单母线分段带旁路接线的运行方式XUniiv’erasinty J i a o t o n g
断路器QF1检修时的操作过程 1) 合上QS1，合上QS2，再合上旁路 开关QFp 2) 合上出线旁路隔离开关QS1p
母线检修时，检修人员的安全。
单母线接线图
单母线接线
Xi’an Jiaotong University
1)母线和母线隔离开关检修时，全部回路 均需停运； 2)母线故障时，继电保护会切除所有电源， 全部回路均需停运； 3)任一断路器检修时，其所在回路也将停
评运价； ： 4优)它点只：有接一种线运简行单方式清晰，设备少， 操作方便，造价便宜，只要配 电装置留有余地，母线可以向 两端延伸，可扩性好 缺点：可靠性和灵活性都较差
L2
L3 L4
Ⅰ
Ⅱ
QFd
单母线分段运行方式
1.分段断路器闭合运行：两个电源分别接在两段母线上；两段 母线上的负荷应均匀分配；两段母线电压相等。当一段母线发 生故障时，继电保护将跳开分段断路器和故障侧电源断路器。 另一侧可以继续运行。 2.分段断路器断开运行：两个电源分接在两端段母线上；两段 母线电压可能不相等。当任一电源故障时，其出口断路器自动 断开，然后由备用电源自动投入装置自动接通分段断路器，保 证全部引出线继续供电。
由于线路故障较多，出线断路器检修较频繁，故出线应接入旁路 考虑到变压器是静止元件，故障率低，且在变电所一般由多台变压器 并列运行，而发电厂发电机—变压器回路的断路器可以安排在发电机检 修时一起检修，故主变进线回路接入旁路的情况较少 对于采用手车式成套开关柜的6~35kV配电装置，由于断路器可以快速 更换，也可以不设置旁路母线

发变组继电保护配置原则及特点一、保护配置原则大机组造价昂贵，发生故障将造成巨大损失。

考虑大机组总体配置时，比较强调最大限度地保证机组安全最大限度地缩小故障破坏范围，对某些异常工况采用自动处理装置。

大机组单机容量大，故障跳闸会对系统产生严重的影响，所以配置保护时着眼点不仅限于机组本身，而且要从保障整个系统安全运行综合来考虑，尽可能避免不必要的突然停机。

要求选择可靠性、灵敏性、选择性和快速性好的保护继电器，还要求在继电保护的总体配置上尽量做到完善、合理，并力求避免繁琐、复杂。

600MW发电机组的配置原则应该以能可靠地检测出发电机可能发生的故障及不正常运行状态为前提，同时，在继电保护装置部分退出运行时，应不影响机组的安全运行。

在对故障进行处理时，应保证满足机组和系统两方面的要求，因此，主保护应双重化。

关于后备保护，发电机、变压器已有双重主保护甚至已超双重化配置，本身对后备保护已不做要求，高压主母线和超高压线路主保护也都实现了双重化，并设置了开关失灵保护，因此，可只设简单的保护来作为相邻母线和线路的短路后备，对于大型机组继电保护的配置原则是：加强主保护（双重化配置），简化后备保护。

继电保护双重化配置的原则是：两套独立的CT、PT检测元件，两套独立的保护装置，两套独立的开关跳闸机构，两套独立的控制电缆，两套独立的蓄电池供电。

根据《继电保护和安全自动装置技术规程》DL400-91及相关反措要求，我公司发电机变压器组、厂高变、励磁变压器、03号启动变压器等主设备保护按全面双重化（即主保护和后备保护均双重化）配置。

二、保护配置特点双主双后，即双套主保护、双套后备保护、双套异常运行保护的配置方案。

其思想是将主设备（发电机或主变、厂变）的全套电量保护集成在一套装置中，主保护和后备保护共用一组CT。

配置两套完整的电气量保护，每套保护装置采用不同组CT，PT，均有独立的出口跳闸回路。

配置一套非电量保护，出口跳闸回路完全独立。

2. 保证良好的电能质量 良好的电能质量有三个指标：电压质量、频率质量和波形质量。 电压偏移：是指电网实际电压与额定电压的差值占额定电 压的百分值。 电压波动：电压在某一个时段内电压变化而偏离额定值的现象。 频率偏移：实际频率与额定频率之差与额定频率之比的百 分数。一般不超过±0.2~ 0.5Hz。 波形畸变率：指各次谐波有效值平方和的方根与基波有 效值的百分比。
同年，法国人德普列茨提高了直流输电电压，被认为是世界 上第一个电力系统。 1891年，第一条三相交流输电线路在德国运行，三相交流输 电使输送功率、输电电压、输电距离日益增大。
目前，大电力系统不断涌现，甚至出现全国性和国际性电 力系统。进入超高压、长距离、大容量和高度自动化的时 代。 我国已建成华东、东北、华中、华北、西北、华南六个跨省 电力系统，独立的省属电力系统还有山东、福建、海南、四 川和台湾系统。

缺点：
①当一段母线或母线隔离开关故障或 检修时，接在该段母线上的电源和 出线，在检修期间必须全部停电。 ②任一回路的断路器检修时，该回路 必须全部停电。
4.适用范围
根据运行实践，用断路器分段的单母线接 线，广泛用于中小容量发电厂的6～10kV接线和 6～110kV变电所配电装置中。用于6～10kV时， 每段容量不宜超过25MW，否则负荷过大，出现 回路越多，影响供电可靠性，用于35～60kV时， 出线回路数为4～8回；用于110～220kV时，回 路不超过3～4回。
WL1 WL2 QS4 QF3 QS3 Ⅰ QS1 QF1 G1 WB QFd
WL3 WL4
2.运行方式：


Ⅱ QS2 QF2 G2
单母线分段接线可以分段 运行，也可以并列运行。 在用断路器分段的单母线 接线中，分段断路器装有 继电保护装置，在某一分 段母线上发生故障时，断 路器在保护作用下首先自 动跳开，保证非故障分段 母线的继续正常供电。

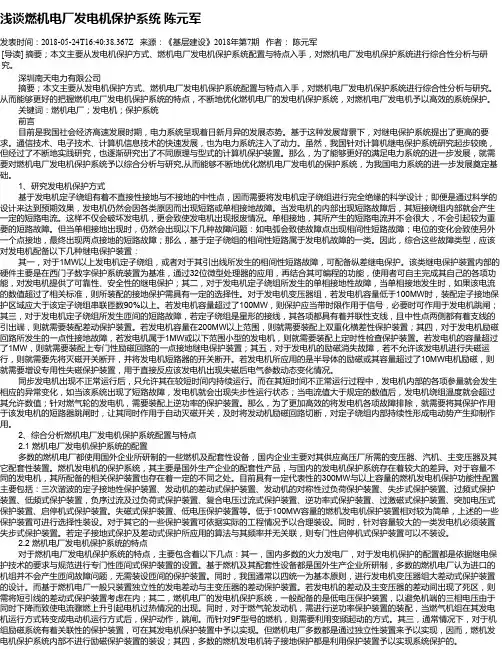

浅谈燃机电厂发电机保护系统陈元军发表时间：2018-05-24T16:40:38.367Z 来源：《基层建设》2018年第7期作者：陈元军[导读] 摘要；本文主要从发电机保护方式、燃机电厂发电机保护系统配置与特点入手，对燃机电厂发电机保护系统进行综合性分析与研究。

深圳南天电力有限公司摘要；本文主要从发电机保护方式、燃机电厂发电机保护系统配置与特点入手，对燃机电厂发电机保护系统进行综合性分析与研究。
