智慧小区弱电系统图解大全设计方案智慧小区弱电系统是一个智能化的综合管理系统，包括了建筑物的自动化控制、通信技术、监控系统等。
下面是智慧小区弱电系统的详细设计方案。
一、总体方案设计1. 智慧小区弱电系统的总体目标是提供一个安全、便捷、高效的管理系统，以提升小区居民的生活品质和社区的管理水平。
2. 根据小区的规模和需求，确定弱电系统的总体结构和覆盖范围。
一般包括建筑物的自动控制系统、摄像监控系统、门禁系统、报警系统、通信网络系统等。
3. 根据小区的特点和需求，选择合适的智能设备和技术，如智能门锁、智能路灯、智能电表等。
同时，考虑设备的可靠性、可维护性和可扩展性。
4. 设计弱电系统的网络结构，包括布线方案、设备的位置和数量、网络拓扑结构等。
要保证数据的安全性和传输的稳定性。
5. 设计弱电系统的集中控制中心，用于监控和管理各个子系统。
中心应具备数据存储、分析和报警功能，以及与其他系统的接口能力。
二、系统子系统设计1. 建筑物自动化控制系统：包括照明控制、空调控制、水电设备控制等。
通过传感器和执行器实现对建筑设备的远程监控和控制，提高能源利用效率和居住舒适度。
2. 摄像监控系统：通过安装摄像头实现对小区内的重点区域和公共场所的监控。
可以监测入侵行为、火灾等安全事件，并及时报警。
3. 门禁系统：包括进出门禁、停车场门禁等。
可以通过刷卡、指纹识别、人脸识别等方式实现对门禁设备的控制，并记录进出人员的信息。
4. 报警系统：包括入侵报警、火灾报警等。
可以通过传感器监测异常情况，并及时报警，以保障居民人身和财产的安全。
5. 通信网络系统：包括宽带网络和无线网络。
可以提供高速的网络连接和无线访问，方便居民的日常生活和工作。
6. 其他子系统：根据小区的需求，还可以设计其他的子系统，如智能停车系统、智能垃圾处理系统等。
三、系统集成与管理1. 弱电系统的各个子系统需要进行集成和管理，以实现数据的共享和交互。
可以采用开放式的标准接口，方便各个系统之间的集成。
智慧园区弱电智能化成功案例一、园区背景。
这个园区啊，以前就和普通的园区没什么两样。
办公大楼里，各种线路像乱麻一样，网络信号时好时坏，安防系统也漏洞百出，每次找个资料或者处理个紧急事件，都得费好大的劲儿。
员工们抱怨，老板也头疼，感觉整个园区就像个行动迟缓的大怪兽。
二、弱电智能化改造之旅。
1. 网络系统大升级。
网络就像是园区的神经系统，以前的老网络那就是个“老寒腿”，走得慢还不稳。
于是，工程师们就像超级英雄一样闪亮登场啦。
他们给园区铺设了高速光纤网络，就像给园区换上了一条超级高速公路。
不管是在办公室下载大型文件，还是在园区的公共区域刷视频、开视频会议，速度那叫一个快，就像火箭发射一样，“嗖”的一下就完成了。
而且，无线网络覆盖了园区的每一个角落，不管你是在花园里散步的时候想查个资料，还是在停车场等车的时候想处理点工作，都能轻松连接网络，再也不用担心没信号啦。
2. 安防系统智能化。
以前的安防系统啊，就像个打瞌睡的保安。
现在可不一样了，新的安防系统就像一群警惕性超高的小卫士。
高清摄像头遍布园区各个角落，不管白天黑夜，都能把画面看得清清楚楚。
而且这些摄像头还特别聪明，一旦发现有异常情况，比如有陌生人在不该出现的时间出现在某个区域，或者有车辆违规行驶，就会马上发出警报，并且把相关信息直接发送到安保人员的手机上。
就像有一双双眼睛时刻盯着园区，让坏人无处遁形。
门禁系统也升级了，以前那种拿个卡片刷一下的方式太老土了。
现在呢，员工可以用指纹、人脸或者手机APP就能轻松开门。
有一次，一个员工忘带卡了，正着急呢，结果用手机一刷就进去了，他当时就感叹这就像魔法一样神奇。
3. 智能办公环境打造。
在办公大楼里，智能化的灯光系统让大家都眼前一亮。
以前都是手动开灯关灯，经常有人忘记关，浪费电不说，还得派人专门去检查。
现在的灯光系统能根据光线的强弱自动调节亮度，还能根据人员的活动情况自动开关。
比如说，你走进一个会议室，灯光就会自动亮起，当大家都离开后，灯光就会自动关闭。

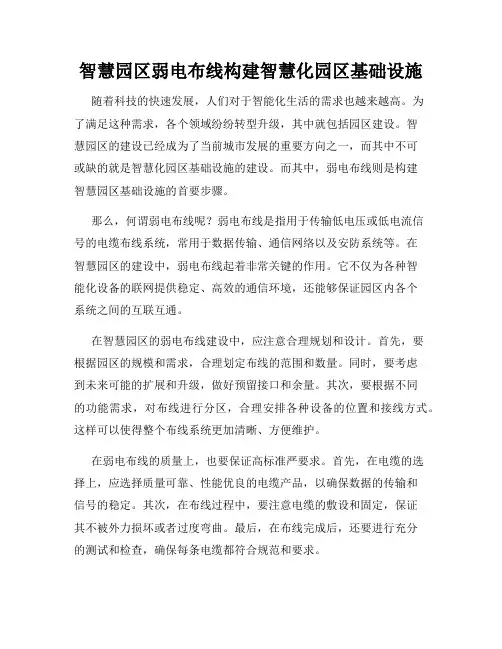

智慧园区弱电布线构建智慧化园区基础设施随着科技的快速发展，人们对于智能化生活的需求也越来越高。
为了满足这种需求，各个领域纷纷转型升级，其中就包括园区建设。
智慧园区的建设已经成为了当前城市发展的重要方向之一，而其中不可或缺的就是智慧化园区基础设施的建设。
而其中，弱电布线则是构建智慧园区基础设施的首要步骤。
那么，何谓弱电布线呢？弱电布线是指用于传输低电压或低电流信号的电缆布线系统，常用于数据传输、通信网络以及安防系统等。
在智慧园区的建设中，弱电布线起着非常关键的作用。
它不仅为各种智能化设备的联网提供稳定、高效的通信环境，还能够保证园区内各个系统之间的互联互通。
在智慧园区的弱电布线建设中，应注意合理规划和设计。
首先，要根据园区的规模和需求，合理划定布线的范围和数量。
同时，要考虑到未来可能的扩展和升级，做好预留接口和余量。
其次，要根据不同的功能需求，对布线进行分区，合理安排各种设备的位置和接线方式。
这样可以使得整个布线系统更加清晰、方便维护。
在弱电布线的质量上，也要保证高标准严要求。
首先，在电缆的选择上，应选择质量可靠、性能优良的电缆产品，以确保数据的传输和信号的稳定。
其次，在布线过程中，要注意电缆的敷设和固定，保证其不被外力损坏或者过度弯曲。
最后，在布线完成后，还要进行充分的测试和检查，确保每条电缆都符合规范和要求。
弱电布线不仅仅是一项简单的工程，更是智慧化园区的基础设施工程。
它不仅影响到项目的质量和使用效果，更关乎着整个园区的高效运行。
一个好的弱电布线系统能够为园区提供高速、稳定的传输机制，使得各个应用系统能够相互配合、无缝衔接，提高整个园区的运行效率。
在智慧园区建设中，弱电布线的优劣也直接影响到园区的发展潜力和竞争力。
一个智慧园区如果没有一个完善的弱电布线系统，那么无论在智能化设施建设上再怎么用心，也无法实现真正的智慧化。
因此，弱电布线的建设必须要置于整个园区建设的核心地位。
总结起来，智慧园区的建设需要弱电布线的支持。
弱电系统的智能智慧工业园区方案智能智慧工业园区是指利用先进的信息技术手段，构建起集数据采集、传输、处理、应用于一体的智能化系统，以提高工业园区的管理效率、服务水平和整体竞争力。
在这样的工业园区中，弱电系统扮演着至关重要的角色，为各类设备和系统提供可靠的电力供应和数据传输保障。
一、背景介绍近年来，随着智能制造的兴起和信息技术的飞速发展，越来越多的企业选择在工业园区中建立自己的生产基地。
然而，传统的工业园区存在着管理效率低下、信息孤岛等问题，亟待进行智能化改造。
因此，设计一种弱电系统的智能智慧工业园区方案具有重要的现实意义。
二、方案设计1.弱电系统的整体架构设计弱电系统包括了电力供应、通信、安防、环境监测等多个子系统。
为了实现集中控制和智能化管理，我们提出了以下方案：(1) 电力供应子系统：采用智能配电柜和UPS系统，实现电力的分区监控和远程控制。
(2) 通信子系统：采用有线和无线通信技术，搭建起覆盖整个园区的通信网络，保证数据的高速传输和可靠性。
(3) 安防子系统：包括视频监控、入侵报警、消防报警等设备，通过智能化的控制中心进行综合管理和应急响应。
(4) 环境监测子系统：通过传感器对园区内的温度、湿度、PM2.5等参数进行实时监测，并及时采取相应的措施。
2.弱电系统的智能化管理为了实现智能化管理，我们引入了物联网、云计算和人工智能等技术手段，打造了以下功能：(1) 设备远程监控：通过物联网技术，我们可以对各类设备进行远程监控，实时获取设备的状态和运行情况。
(2) 数据分析与决策支持：利用云计算和大数据分析技术，对园区各项数据进行汇总和分析，为管理者提供决策支持。
(3) 智能能耗管理：通过数据分析，结合人工智能算法，对各类设备的能源消耗进行预测和优化，降低能源成本。
(4) 人员定位与管理：利用室内定位技术，实时监测工作人员的位置和行动轨迹，提升安全管理和工作效率。
三、实施和效果评估1.实施步骤(1) 方案设计：根据园区的实际情况和需求，进行弱电系统的整体架构设计和功能规划。
园区弱电集成系统整体解决方案园区弱电集成系统是一种高效、安全、智能的信息化系统，可以满足园区内所有机构和企业的数据传输、通信、监控等各种需求。
为了达到弱电集成系统的整体解决方案，需要按以下步骤进行：一、需求分析在需求分析环节，我们需要深入了解园区内各个机构和企业的需求，了解他们的应用场景、设备数量、功能需求等方面的要求，确保整体方案能够满足所有企业的需求。
二、设计方案根据需求分析的结果，制定针对性的设计方案。
在设计方案中，需要考虑到园区整体的规模、布局、设备类型、使用环境等方面，对整体结构、设备选择、布线方案等进行细致的设计。
三、选材及搭建在选材及搭建阶段，需要选用高质量可靠的设备，进行设备的组装、测试等工作。
同时也需要进行网络的布线、调试等工作，确保各设备之间的连接和通信能够正常。
四、调试及认证在设备搭建和网络布线后，需要进行整个系统的调试和认证，以保障系统的正常运行和业务的稳定性。
在调试和认证环节，我们需要对所有设备的功能和性能进行全面的检测和测试，确保它们符合严格的监管和安全标准。
五、操作培训在设计方案和整体搭建完成后，需要对企业的相关人员进行操作培训，使他们能够更加轻松地掌握使用弱电集成系统的技能和知识，从而更好地利用它开展工作。
六、运营与维护在整个系统搭建、配置、调试和操作培训后，还需要进行运营和维护。
在运营和维护方面，需要考虑到设备养护、数据备份、系统升级等方面的安排和管理，从而保障系统的稳定性和安全性。
总的来说，园区弱电集成系统整体解决方案需要充分考虑各企业的需求和整体系统的规模及其使用环境，按照以上步骤进行设计、搭建、调试等一系列工作，以确保系统的稳定性、安全性和智能化程度。

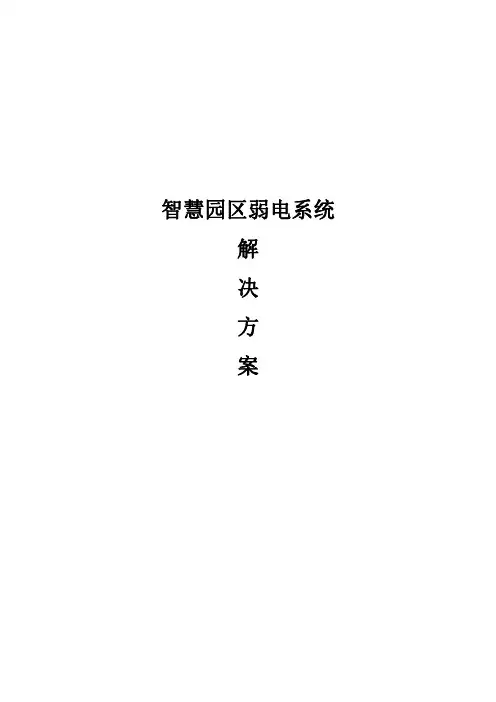

智慧园区弱电系统解决方案目录第一章、综述............................................................. 错误!未定义书签。
1.１、概述.......................................................... 错误!未定义书签。
1、２、设计思想ﻩ错误!未定义书签。
1、3、设计范围 ................................................ 错误!未定义书签。
第二章、设计原则及依据ﻩ错误!未定义书签。
2.1、设计原则ﻩ错误!未定义书签。
2.2、设计施工标准及规范 ............................... 错误!未定义书签。
第三章、系统总体设计 ............................................ 错误!未定义书签。
第四章、各子系统设计ﻩ错误!未定义书签。
4.１、视频监控系统ﻩ错误!未定义书签。
4、1、1、系统设计 (10)4、１、２、前端采集设计ﻩ错误!未定义书签。
４.1.3、、传输设计 .................................. 错误!未定义书签。
4、1、4、监控中心设计 .......................... 错误!未定义书签。
4、2、周界系统 ................................................ 错误!未定义书签。
4.2.1、电子围栏概述 ................................ 错误!未定义书签。
４.２、２、系统设计思想 ....................... 错误!未定义书签。
４、2、3、系统设计说明 (21)4、2、４、系统功能描述 ........................ 错误!未定义书签。
４、3、一卡通系统 .......................................... 错误!未定义书签。
４、3、1、一卡通概述ﻩ错误!未定义书签。
4.3、2、各子系统介绍ﻩ错误!未定义书签。
４、4、卫星电视及有线电视接收系统 .......... 错误!未定义书签。
4.4、1、系统概述 ..................................... 错误!未定义书签。
4.４.2、用户需求分析ﻩ错误!未定义书签。
4、４、3、详细设计ﻩ错误!未定义书签。
4、5、信息引导及发布系统 ............................ 错误!未定义书签。
4、5、1、系统概述 .................................. 错误!未定义书签。
4、5、2、系统功能 .................................. 错误!未定义书签。
4、5、3、系统拓扑图ﻩ错误!未定义书签。
4、6、背景音乐及公共广播系统 .................... 错误!未定义书签。
４.６、1、概述ﻩ错误!未定义书签。
4、６、2、系统功能与特点ﻩ错误!未定义书签。
4、6.3、系统构成及原理 ......................... 错误!未定义书签。
4、7、综合布线系统 ........................................ 错误!未定义书签。
4.7、1、设计的指导思想ﻩ错误!未定义书签。
46４、7.2、设计的技术要求ﻩ４、7.３、综合布线子系统的设计ﻩ错误!未定义书签。
4、８、计算机网络系统ﻩ错误!未定义书签。
4、8、1、设计原则ﻩ错误!未定义书签。
4.8、２、设计要求ﻩ错误!未定义书签。
4、8、3、总体网络设计 .......................... 错误!未定义书签。
4、9、电力监控系统 ........................................ 错误!未定义书签。
4、9、1、系统概述 .................................. 错误!未定义书签。
４、９.2、系统功能概述ﻩ错误!未定义书签。
第一章、综述１、1、概述改革开放以来,园区逐渐成为地区招商引资、储备人才的重要途径。
我国社会、经济处于快速发展阶段,园区正向着智慧化、创新化、科技化转变。
利用各种智能化、信息化应用帮助园区实现产业结构与管理模式的转变,提升园区企业市场竞争力,促进以园区为核心的产业聚合,为园区及园区企业打造经济与品牌双效益将成为应对新一代园区竞争的有力武器。
因此,借鉴智慧园区建设成果,评估当前智慧园区优势,展望未来智慧园区建设方向具有重要的实践价值。
“智慧园区”就是园区全面数字化基础之上建立的智能化园区管理与运营,标志着园区整体信息化由中级阶段向高级阶段迈进。
智慧园区的核心就是以一种更高效集约的办法,通过软件、服务、物联网技术来提高办公与管理效率、提升园区产业服务水平与居民生活水平,以提高服务的明确性、高效性、灵活性,做到随需服务,建立自主创新服务体系的新型园区,实现园区经济可持续发展与产业价值链提升的目标。
1、2、设计思想1、3、设计范围综合我们过去弱电工程的经验与工业园区自身的特点,在智能化建设方面按照以下系统叙述设计: ﻫ(1)视频监控系统（2）周界防范系统（3）综合布线系统（4）计算机信息网络系统（5）语音程控交换机系统（6）卫星电视及有线电视接收系统（7）背景音乐及公共广播系统（8）信息引导及发布系统（9）一卡通系统（10）停车场系统（11）机房工程系统（12）电能管理系统（13）系统集成管理系统第二章、设计原则及依据２.1、设计原则(1)标准化:ﻫ工业园区的智能化设计必须遵循国家智能化系统建设的所有标准与规范及业内公认的行业标准。
ﻫ(2)开放性: 只有全部选用业内公认的开放标准的产品与系统,才能实现园区内系统间的低成本互联互通,实现未来低成本升级与系统扩展。
(3)专业性:ﻫ工业园区的智能化系统设计,能反映园区的专业特点,为提高园区的管理与服务水平及信息化。
ﻫ(４)可靠性:ﻫ工业园区直接为广大入驻企业服务,同时也就是企业生产、办公的场所,核心系统与核心服务区域的服务子系统按最高可靠等级设计。
(5)可扩展性:信息系统升级换代的速度之快使得系统的可升级与可扩展性显得尤其重要,就是延长系统寿命使系统保值的重要指标。
ﻫ(6)环保与经济性:所有系统应符合经济与环保的要求。
系统运行耗能少,运行成本低,系统的运行应能降低工业园区的运行费用。
２、2、设计施工标准及规范系统的施工、工程实施所涉及的技术标准与规范、产品标准与规范、工程标准与规范、验收标准与规范等必须至少符合以下有关标准与规范:《建筑物电子信息系统防雷技术规范》ＧB ５0３43-2004《智能建筑设计标准》GB/T 5０３14－２0０0《电子计算机场地通用规范》GB／T ２8８７-2000《智能建筑工程质量验收规范》GB ５０3３9-20０３《建筑电气工程施工质量验收规范》GB50303-200２《民用建筑电气设计规范》JGＪ/T １6《防盗安全门通用技术条件》GB 175６5-19９8《电子计算机机房设计规范》GＢ 0１74－93《计算机场地技术条件》GB ２8８7-89《计算机场地安全要求》GＢ９36１-88《建筑与建筑群综合布线系统工程设计规范》(GB/T 50３1１－20０7)《建筑与建筑群综合布线系统工程验收规范》(GB/Ｔ50３1２-200７)《安全防范工程程序与要求》GA/T 75－1994《民用闭路监视电视系统工程技术规范》GB ５0198-19９4《安全防范工程技术规范》GＢ 50348-20０4《视频安防监控系统技术要求》GA/Ｔ 367-200１《出入口控制系统技术要求》GA/T 394-2０02《安全防范系统验收规则》GA ３08-2００1第三章、系统总体设计第四章、各子系统设计4、1、视频监控系统视频监控系统就是安全技术防范体系中的一个重要组成部分,就是一种先进的、防范能力极强的综合系统。
它将人们不能或不宜直接观察的众多场所,以实时形象的动态画面或其它形式表现出来,使管理者及时获取大量丰富的信息,极大的提高了管理效率与自动化水平。
电视监控系统与防盗报警系统、出入口管理系统及其她系统联动运行使防范能力更加强大。
近几年来,多媒体技术的飞跃以及计算机图文处理技术的发展,使视频监控系统在实现自动跟踪、实时处理等方面更有了长足发展,从而使视频监控系统在整个安全技术防范体系中具有举足轻重的地位。
有效部署视频监控系统不但可以对进出工业园区的人员、物流、周界进行监控,提高工厂的安全保卫水平,而且可以通过利用科技的手段提高企业管理水平与生产效率,保证园区内人员、财产、物资的安全。
4.1.１、系统设计监控系统分为前端监控资源采集、视频传输、后端平台组建等几部分,整个系统采用全网络数字视频监控架构,前端都采用高清网络摄像机进行视频采集,通过摄像机的网络端口直接接入到视频传输网络中去,传输到后端进行存储与管理。
传输主干网采用内部的局域网或者光纤网,后端通存储服务器或者管理平台软件来完成整个视频监控系统的集中预览、控制、管理、智能分析、存储以及视频分发等功能。
根据工业园区的安全技术防范管理的需要,设计对建筑物的周界、出入口,建筑物内的重要通道、重要区域出入口等部位设置百万像素高清摄像机进行２４小时视频监测与记录,并适当运用一些智能分析功能,如人流量统计、物品丢失/遗留报警、分类智能检索等。
拓扑图如下:室内网络摄像机接入交换机园区网络摄像机解码器大屏幕光纤网线监控核心交换机4、1.2、前端采集设计前端摄像机就是整个视频监控系统的原始信号源,主要负责各个监控点现场视频信号的采集,并将其传输给视频处理设备。
监控前端的设计将结合工业园区实际监控需要选择合适的产品与技术方法,保障视频监控的效果。
作为监控系统的视频源头,摄像机对整套监控系统起着至关重要的作用。
对摄像机的基本要求就是:图像清晰真实、适应复杂环境、安装调试简便。
(1)图像真实清晰——摄像机种类很多,其本源就是内部核心部件“图像传感器+数字处理芯片”,针对不同的行业有完全不同的优化方案。
比如:广播电视系统的图像处理偏艳丽,这就是符合观众的视觉需求。
相对而言,视频监控系统对图像的要求就是真实还原,尤其就是图像的色彩应与现场一致,比如:人的肤色、衣着颜色、车辆颜色等。
此外镜头倍数也将影响用户捕获图像的景深,广角取景能获取全景概况,长焦取景能获取人脸面部特征,因此,用户对图像要求与使用场景密切相关。
当然,在特殊场景下还需要特殊功能进行匹配,比如:超低照度、宽动态等等。
