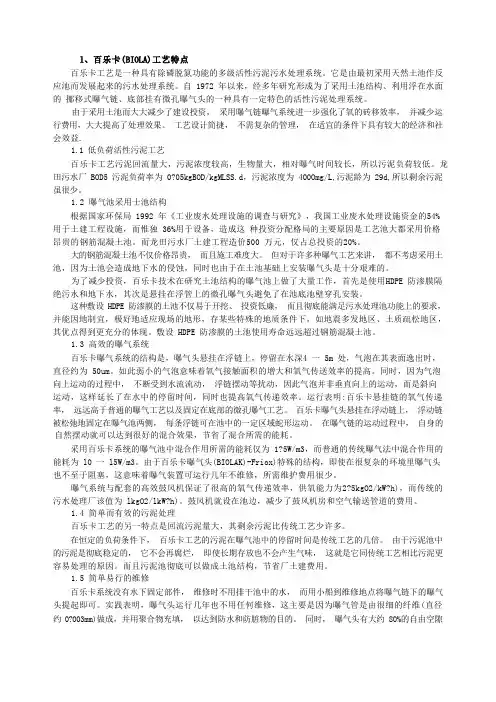

百乐卡工艺是一种具有除磷脱氮功能的多级活性污泥污水处理系统。

它是由最初采用天然土池作反应池而发展起来的污水处理系统。

自 1972 年以来，经多年研究形成为了采用土池结构、利用浮在水面的挪移式曝气链、底部挂有微孔曝气头的一种具有一定特色的活性污泥处理系统。

由于采用土池而大大减少了建设投资，采用曝气链曝气系统进一步强化了氧的砖移效率，并减少运行费用，大大提高了处理效果。

工艺设计简捷，不需复杂的管理，在适宜的条件下具有较大的经济和社会效益.1.1 低负荷活性污泥工艺百乐卡工艺污泥回流量大，污泥浓度较高，生物量大，相对曝气时间较长，所以污泥负荷较低。

龙田污水厂 BOD5 污泥负荷率为 0?05kgBOD/kgMLSS.d，污泥浓度为 400Omg/L,污泥龄为 29d,所以剩余污泥虽很少。

1.2 曝气池采用士池结构根据国家环保局 1992 年《工业废水处理设施的调查与研究》，我国工业废水处理设施资金的54% 用于土建工程设施，而惟独 36%用于设备，造成这种投资分配格局的主要原因是工艺池大都采用价格昂贵的钢筋混凝土池。

而龙田污水厂土建工程造价500 万元，仅占总投资的20%。

大的钢筋混凝土池不仅价格昂贵，而且施工难度大。

但对于许多种曝气工艺来讲，都不考虑采用土池，因为土池会造成地下水的侵蚀，同时也由于在土池基础上安装曝气头是十分艰难的。

为了减少投资，百乐卡技术在研究土池结构的曝气池上做了大量工作，首先是使用HDPE 防渗膜隔绝污水和地下水，其次是悬挂在浮管上的微孔曝气头避免了在池底池壁穿孔安装。

这种敷设 HDPE 防渗膜的土池不仅易于开挖、投资低廉，而且彻底能满足污水处理池功能上的要求，并能因地制宜，极好地适应现场的地形，存某些特殊的地质条件下，如地震多发地区、土质疏松地区，其优点得到更充分的体现。

敷设 HDPE 防渗膜的土池使用寿命远远超过钢筋混凝土池。

1.3 高效的曝气系统百乐卡曝气系统的结构是，曝气头悬挂在浮链上，停留在水深4 一 5m 处，气泡在其表面逸出时，直径约为 50um。

百乐克污水处理工艺选择的目的是根据污水量、污水水质和环境容量，在考虑经济条件和管理水平的前提下，选用安全可靠、技术先进、节能、运行费用低、投资省、占地少、操作管理方便的成熟工艺。

根据本项工程的水质、水量及处理要求，为实现以最低的建设费用和运行成本取得最佳的出水效果的目的，我们推荐采用国际上先进的对污水处理效果好的百乐克污水处理工艺。

百乐克工艺起源于德国，它是在常规活性污泥工艺和曝气氧化塘基础上发展起来的一种新型工艺，其采用低污泥负荷，高污泥泥龄设计，通过无固定的漂浮移动式曝气系统供氧，由于移动式曝气系统的充氧特征，在生化池内能产生多重的缺氧和好氧区域，因而本工艺具有良好的脱氮除磷功能，这种新工艺的主要特点如下：1、浮动曝气延时活性污泥工艺，污泥泥龄长，有机物氧化充分，能满足最严格的污水处理排放要求，出水可靠，抗冲击负荷能力强；采用多级A/O曝气工艺，脱氮除磷效率极高。

与传统的氧化沟、A/A/O和SBR工艺相比，工程投资低，占地面积少，运行管理简单。

2、浮动微孔曝气系统所产生的气泡在水中的停留时间是传统固定方式的3倍，因而氧转移效率高，动力消耗低。

同时漂浮式曝气系统操作简单，无须固定安装，保养维护方便(无须排空池体)，可有效降低人工成本。

3、在曝气池前设置生物选择池,可利用微生物选择生长规律,抑制丝状菌生长，同时提供聚磷菌释放磷的厌氧环境，强化生化除磷效果。

4、采用溶解氧在线控制系统，经济地调节鼓风机输出风量，能极大地节省曝气动力费用。

5、池体土建灵活性强，组合布置，占地面积小，紧凑，因地制宜，可采用混凝土、毛石、土池、防渗板等多种护坡各种土建施工方式，土建投资极其节省。

污水处理工程是一项技术复杂、投资大、政策性强的基础设施项目。

虽然无明显的经济效益，而环境效益和长远的社会效益却是无法估量的。

基于这一特点，即使发达国家对于污水处理工程项目的开发和建设，都非常重视。

但也必须考虑在如何降低基建投资和运营的成本问题，研究简化污水处理工艺流程，少占地，节电耗，便于管理和提高处理效果等方面有新的突破。

百乐克工艺方案的特点百乐克工艺是一种多级生化废水处理系统，它的设计思想的根本目的在于尽可能发挥并强化自然界本身的能量—生化反应，减少总投资和降低运行费用，提高净化效率。

它的工艺特点如下：⑴低活性污泥负荷工艺与废水中的污染水平比较，百乐克系统里利用了大量的微生物即活性污泥来净化污水。

该方法叫做低活性污泥负荷工艺。

与一般负荷的活性污泥法比较，它有以下几个优点：(a)由于微生物把污染物作为养料来吸收，废水中的污染物被相对极大量的微生吸收殆尽，所以出水十分干净。

(b)大量回流活性污泥，剩余污泥所含有机物已被很好的分解、矿化，这使得污泥中没有异味。

所以采用百乐克工艺不仅净化效果好，而且没有异味。

⑵土建方式灵活：采用百乐克工艺土建方式可因地制宜，可采用毛石纯粘土池、防渗板池或混凝土池。

⑶投资经济：由于百乐克工艺设计十分简洁流畅，再加上土建方式灵活性，因而造价低，在总投资上有很强的竞争力。

⑷维修简单，污泥处理量少；⑸运行费用低：由于采用最为节约能耗的曝气装置，维护简单，污泥处理量少，所以运行费用低。

⑹生化脱磷脱氮效果好：由于采用波浪式氧化系统，使水中形成多级A/O工艺，实现多级脱氮。

⑺整个系统抗冲击负荷能力强。

德国百乐克（BLOAK®）污废水处理工艺简介百乐克（BLOAK®）污废水处理系统是一种高效的生化处理系统，采用低负荷活性污泥工艺，通过生化有效降解COD及BOD，并能通过波浪式氧化工艺对氮和磷进行高效去除。

它具有占地紧凑、工艺稳定、投资低廉、维护简单、运行费用低等特点。

目前，全世界约有600多座百乐克（BLOAK®）污水处理厂在稳定运行。

百乐克（BLOAK®）市政污水处理系统目前已应用于各种大中小型市政污水处理，大型污水处理厂的水量已达数十万方/天。

在我国目前已有十多个工程实例。

一、百乐克污（BLOAK®）废水处理系统的主要优点：特征优点污水处理保证值满足最严格的污/废水排放要求，出水可靠，工艺稳定土建灵活性可采用混凝土、毛石、土地、防渗板等各种方式，因地治宜，土建方式十分灵活微孔曝气器曝气效率高，运行费用低操作简单保养和维护方便，有效降低人工成本长泥龄设计对好氧生化处理系统而言，长泥龄工艺较为稳定，在气候很冷或很热条件下，可一直保持较高的BOD/COD去除率，对于市政及其特种工业废水还可以保证良好的氮的硝化效果。

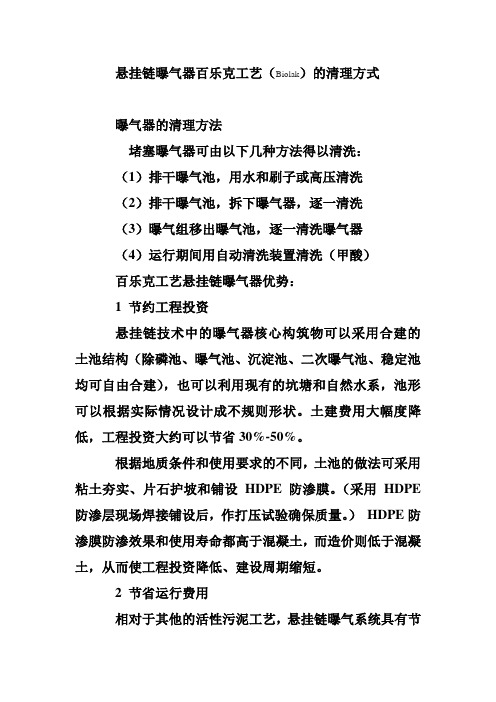

悬挂链曝气器百乐克工艺（Biolak）的清理方式曝气器的清理方法堵塞曝气器可由以下几种方法得以清洗：（1）排干曝气池，用水和刷子或高压清洗（2）排干曝气池，拆下曝气器，逐一清洗（3）曝气组移出曝气池，逐一清洗曝气器（4）运行期间用自动清洗装置清洗（甲酸）百乐克工艺悬挂链曝气器优势：1 节约工程投资悬挂链技术中的曝气器核心构筑物可以采用合建的土池结构（除磷池、曝气池、沉淀池、二次曝气池、稳定池均可自由合建），也可以利用现有的坑塘和自然水系，池形可以根据实际情况设计成不规则形状。

土建费用大幅度降低，工程投资大约可以节省30%-50%。

根据地质条件和使用要求的不同，土池的做法可采用粘土夯实、片石护坡和铺设HDPE防渗膜。

（采用HDPE 防渗层现场焊接铺设后，作打压试验确保质量。

）HDPE防渗膜防渗效果和使用寿命都高于混凝土，而造价则低于混凝土，从而使工程投资降低、建设周期缩短。

2 节省运行费用相对于其他的活性污泥工艺，悬挂链曝气系统具有节能降耗的显著特点：传统工艺在好氧段停留时间8小时的前提下，气水比在10：1左右，而悬挂链曝气系统在好氧段停留时间12小时的前提下，气水比能达到6：1，这样就大大地降低了动力能耗、节省了运行费用。

原因有二：一是悬挂链曝气器产生的气泡在水中停留的时间长，避免了传统固定曝气装置的区域不饱和与过饱和现象，因此，氧利用率高，理论动力效率高。

二是由于移动的曝气方式造成曝气池中形成溶解氧浓度的波浪分布，从而使水中有益菌团处于非稳定状态下。

而非稳态条件下对于生物处理系统的影响主要归结为对系统中的微生物的影响，包括微生物活性、适应外界环境能力、具有特殊功能的微生物的形成等方面。

不稳定状态下会刺激微生物提高活性，大大提高微生物的处理能力。

3 维修维护方便悬挂链移动式曝气系统所有紧固件均在水面上，这样就便于维修，在不停气、不放空构筑物的情况下，将曝气器从水中直接提出水面即可进行维护和维修。

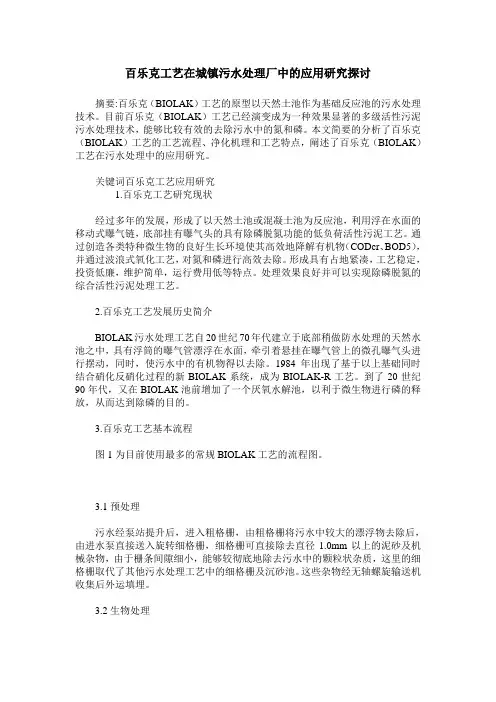

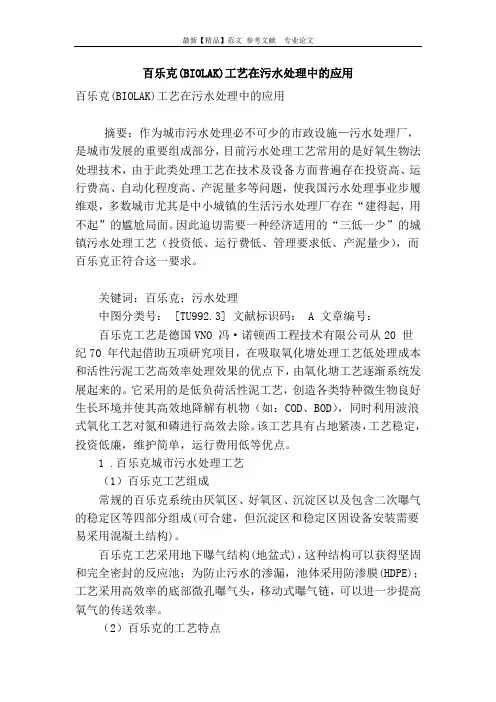

百乐克工艺在城镇污水处理厂中的应用研究探讨摘要:百乐克（BIOLAK）工艺的原型以天然土池作为基础反应池的污水处理技术。

目前百乐克（BIOLAK）工艺已经演变成为一种效果显著的多级活性污泥污水处理技术，能够比较有效的去除污水中的氮和磷。

本文简要的分析了百乐克（BIOLAK）工艺的工艺流程、净化机理和工艺特点，阐述了百乐克（BIOLAK）工艺在污水处理中的应用研究。

关键词百乐克工艺应用研究1.百乐克工艺研究现状经过多年的发展，形成了以天然土池或混凝土池为反应池，利用浮在水面的移动式曝气链，底部挂有曝气头的具有除磷脱氮功能的低负荷活性污泥工艺。

通过创造各类特种微生物的良好生长环境使其高效地降解有机物（CODcr、BOD5），并通过波浪式氧化工艺，对氮和磷进行高效去除。

形成具有占地紧凑，工艺稳定，投资低廉，维护简单，运行费用低等特点。

处理效果良好并可以实现除磷脱氮的综合活性污泥处理工艺。

2.百乐克工艺发展历史简介BIOLAK污水处理工艺自20世纪70年代建立于底部稍做防水处理的天然水池之中，具有浮筒的曝气管漂浮在水面，牵引着悬挂在曝气管上的微孔曝气头进行摆动，同时，使污水中的有机物得以去除。

1984年出现了基于以上基础同时结合硝化反硝化过程的新BIOLAK系统，成为BIOLAK-R工艺。

到了20世纪90年代，又在BIOLAK池前增加了一个厌氧水解池，以利于微生物进行磷的释放，从而达到除磷的目的。

3.百乐克工艺基本流程图1为目前使用最多的常规BIOLAK工艺的流程图。

3.1预处理污水经泵站提升后，进入粗格栅，由粗格栅将污水中较大的漂浮物去除后，由进水泵直接送入旋转细格栅，细格栅可直接除去直径1.0mm以上的泥砂及机械杂物，由于栅条间隙细小，能够较彻底地除去污水中的颗粒状杂质，这里的细格栅取代了其他污水处理工艺中的细格栅及沉砂池。

这些杂物经无轴螺旋输送机收集后外运填埋。

3.2生物处理经细格栅的污水与回流污泥一起进入BIOLAK生物池前段的厌氧池，在厌氧池内设有水下搅拌器，以维持池中污泥处于悬浮状态，同时进行大颗粒有机物的水解，使污水的可生化性得以提高，并使聚磷菌在厌氧状态下进行磷的释放。

德国百乐克工艺介绍一悬挂链移动曝气系统简介悬挂链曝气技术又称百乐克技术（Biolak），其区别于其他曝气技术的显著特征为：输气（配气）管道悬浮于水面（称为浮管），曝气器与池底无任何接触，依靠悬挂链悬浮于水中，可以自由移动；该技术对曝气池的结构要求很低，可以采用土池结构，也可以利用现有坑塘和自然水系，因此极大降低了污水处理的工程投资；曝气器损坏时，可以在不停水、不停止供气的情况下乘小船将其捞出水面维修和更换。

悬挂链移动曝气器照片目前，该技术已经广泛应用于德国、芬兰、意大利、希腊等欧共体国家以及加拿大、美国、墨西哥、巴西、印尼、柬埔寨、中国等国家和地区。

我国属于发展中国家，政府和企业资金有限，该技术非常适合我国国情，因此近年来该技术在我国获得了快速发展，在某些地区形成了联片发展的盛况。

二悬挂链移动曝气系统的工艺流程及工艺特点1工艺流程2 工艺特点2.1 波浪式多级A/O工艺悬挂链移动曝气技术是在构筑物中实现多级A/O工艺，也就是A/O/A/O/A/O……工艺。

在运行中，连续开启关闭输配气浮管端的阀门(或通过悬挂链移动曝气器缓慢移动)，人为造成停气-曝气-……停气-曝气-……多级“波浪”区域，构筑物中也就形成连续的缺氧-好氧-……缺氧-好氧-……区域。

这样，污水在经过构筑物时，连续经过缺氧-好氧-……缺氧-好氧-……区域。

每经过一组停气-曝气区域，也就是经历了一个A/O工艺周期，完成了一次A/O工艺处理，处理效率是依次累加的，对污染物有很高的处理效率：E总=1－（1－E）nE总－污染物总处理效率E－每个A/O周期污染物处理效率n－A/O工艺周期的个数2.2低负荷活性污泥工艺悬挂链移动曝气工艺采用低污泥负荷，一般情况下采用0.05～0.3kgBOD5/kgMLSS·d，在纬度较高地区采用0.02～0.1kgBOD5/kgMLSS·d；停留时间为12～48小时。

低污泥负荷与长停留时间使得废水中的污染物被彻底吸收（分解）了，所含有机物被很好地分解、矿化，使得污泥稳定且没有臭味。

百乐克污水处理工艺一、引言污水处理是现代社会中非常重要的环境保护工作之一。

百乐克污水处理工艺是一种高效、可靠的污水处理技术，能够有效地去除污水中的有机物、悬浮物和微生物等污染物，达到环境排放标准。

本文将详细介绍百乐克污水处理工艺的原理、工艺流程和优势。

二、工艺原理百乐克污水处理工艺是一种生物处理工艺，主要依靠微生物的生理代谢过程来去除污水中的有机物。

该工艺采用了A2/O（Anaerobic-Anoxic-Oxic）工艺流程，包括厌氧池、缺氧池和好氧池三个阶段。

1. 厌氧池（Anaerobic Tank）：在厌氧条件下，有机物被厌氧菌分解为有机酸温和体。

厌氧池中的污水流速较慢，有机物被分解成较小的份子，为后续的缺氧和好氧处理提供了更好的条件。

2. 缺氧池（Anoxic Tank）：在缺氧条件下，有机酸被异养微生物利用，同时反硝化作用也会发生。

反硝化作用能够将硝酸盐还原为氮气，并释放出大量的自由态氮。

3. 好氧池（Oxic Tank）：在好氧条件下，异养微生物继续分解有机物，同时氨氮被氨氧化细菌氧化为硝酸盐。

好氧池中的微生物能够有效地去除有机物和氨氮。

三、工艺流程百乐克污水处理工艺的工艺流程如下：1. 进水调节：进水经过初步调节，去除大颗粒物和沉淀物，调节进水的流量和水质。

2. 厌氧处理：进水经过厌氧池，有机物被厌氧菌分解为有机酸温和体。

3. 缺氧处理：经过厌氧池的污水进入缺氧池，有机酸被异养微生物利用，反硝化作用发生。

4. 好氧处理：经过缺氧池的污水进入好氧池，有机物和氨氮被微生物进一步分解和去除。

5. 沉淀池：经过好氧池的污水进入沉淀池，悬浮物被沉淀，净化后的水体从上部流出。

6. 出水处理：经过沉淀池的水体进入出水处理系统，进行最后的净化和消毒，达到环境排放标准。

四、工艺优势百乐克污水处理工艺具有以下优势：1. 高效处理：百乐克污水处理工艺采用了A2/O工艺流程，能够高效去除污水中的有机物和氨氮，使排放水体达到环境标准。

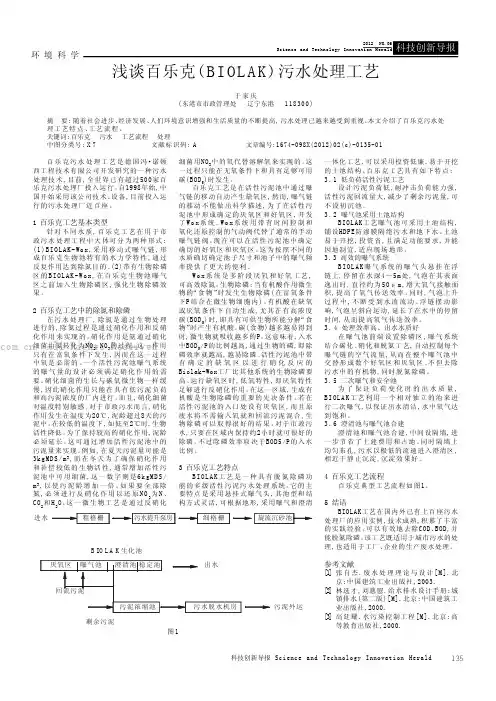

135科技创新导报 Science and Technology Innovation Herald 环 境 科 学百乐克污水处理工艺是德国冯·诺顿西工程技术有限公司开发研究的一种污水处理技术,目前,全世界已有超过500家百乐克污水处理厂投入运行。

自1998年始,中国开始采用该公司技术、设备,目前投入运行的污水处理厂近百座。

1 百乐克工艺基本类型针对不同水质,百乐克工艺在用于市政污水处理工程中大体可分为两种形式:(1)B IO LA K-Wo x,采用移动式曝气链,形成百乐克生物池特有的水力学特性,通过反复作用达到除氮目的。

(2)带有生物除磷区的B I OL A K -W ox ,在百乐克生物池曝气区之前加入生物除磷区,强化生物除磷效果。

2 百乐克工艺中的除氮和除磷在污水处理厂,除氮是通过生物处理进行的,除氮过程是通过硝化作用和反硝化作用来实现的。

硝化作用是氨通过硝化细菌由氮转化为NO 2,NO 3的过程。

这一作用只有在富氧条件下发生,因而在这一过程中氧是必需的。

一个活性污泥池曝气系统的曝气量的设计必须满足硝化作用的需要。

硝化细菌的生长与碳氧微生物一样缓慢,因此硝化作用只能在具有低污泥负荷和高污泥浓度的厂内进行。

而且,硝化细菌对温度特别敏感。

对于市政污水而言,硝化作用发生在温度为20℃,泥龄超过8天的污泥中。

在较低的温度下,如低至2℃时,生物活性降低。

为了保持较高的硝化作用,泥龄必须延长。

这可通过增加活性污泥池中的污泥量来实现。

例如,在夏天污泥量可能是3k gMD S/m 3,而在冬天为了确保硝化作用和补偿较低的生物活性,通常增加活性污泥池中可用细菌,这一数字则是6k gMD S/m 3,以使污泥龄增加一倍。

如果要全部除氮,必须进行反硝化作用以还原N O 3为N 、CO 2和H 2O。

这一微生物工艺是通过反硝化细菌用NO 3中的氧代替溶解氧来实现的。

这一过程只能在无氧条件下和具有足够可用碳(BOD 5)时发生。

Biolak（百乐克）工艺说明Biolak 工艺具有废水净化效果稳定、净化程度高、基建及运行费用低、剩余污泥已基本得到稳定、故障发生率低、系统构造非常简单、容易维护等特点，该工艺是在20 世纪末期引入我国的，在短短十年内迅速得到发展和应用，如深圳龙田污水处理厂、江苏省高邮市污水处理厂、山东招远污水处理厂等。

通过山东招远污水处理厂的运行效果的分析，Biolak 工艺具有良好的处理效果∶BOD5去除率达到95%，对总氮的去除率达到59%，对总磷的去处率达到91%。

在我国该工艺目前已成熟，尤其中小城镇中利用现有坑塘或排污河渠、已建成的大中污水厂亦可直接改造，适合大力推广。

Biolak 工艺采用土池结构、利用浮在水面的移动式曝气链、底部挂有微孔曝气头; 通常在曝气池前端设有混合区，使进水与回流污泥充分混合后再进行曝气。

1 Biolak 工艺特点①Biolak 技术使用悬挂在浮管上的微孔曝气头避免了在池底池壁穿孔安装，使应用HDPE 防渗层隔绝污水和地下水成为可能。

多年的工程经验表明，安装HDPE 防渗层的土池的投资低廉，目易开挖，对地形的适应性也很强。

完全达到了混凝十池的使用要求，同时在施工灵活性上有更大的优势。

②节省能耗。

悬链式曝气的悬链被松弛固定在曝气池两侧，悬链在池中一定的区域作蛇形运动，起到混合的效果，节省了传统曝气法混合所需的能耗。

③曝气传送率高。

悬链摆动等扰动曝气，气泡不是垂直向上运动，而是斜向运动，延长气泡在水中的停留时间，提高了氧气的传送率。

④维修简单、维护费用低。

由百乐克曝气头的特殊结构，使得曝气头不易堵塞，曝气装置维护费用低; 百乐克系统无水下固定部件，维修时不用排干水池中的水，降低维修时的工作量。

⑤投资少、运行费用低。

由于采用最为节约能耗的曝气装置，维护简单，污泥处理量少，因此运行费用低。

另外，构筑物总容积小（无初沉池），曝气池采用半地下式钢筋混凝土结构及浆砌块石护底护坡，因而土建工程量相对减少，相应造价低，投资费低。
