凝汽式汽轮机工作原理
凝汽式汽轮机是一种常见的发电设备，其工作原理是利用蒸汽的能量驱动涡轮转动，从而驱动发电机发电。
凝汽式汽轮机的工作原理相对简单，但其内部结构和工作过程却十分复杂。
下面将详细介绍凝汽式汽轮机的工作原理。
首先，凝汽式汽轮机的工作原理基于热力学循环。
在汽轮机内部，蒸汽被加热至高温高压状态，然后通过喷嘴进入涡轮，蒸汽的高速流动驱动了涡轮的转动。
涡轮转动的动能被传递给发电机，从而产生电能。
在传递动能的过程中，蒸汽的温度和压力逐渐降低，最终蒸汽被排放到凝汽器中。
其次，凝汽式汽轮机的工作原理还涉及到凝汽器的作用。
凝汽器是用来冷却排放的低压低温蒸汽的装置，其主要作用是将蒸汽冷凝成水，并将水重新送入锅炉中进行循环利用。
通过凝汽器的作用，凝汽式汽轮机实现了蒸汽的循环利用，提高了能源利用效率。
此外，凝汽式汽轮机还包括锅炉和汽轮机两大部分。
锅炉是将水加热成蒸汽的设备，而汽轮机则是利用蒸汽的能量进行工作的设备。
在整个工作过程中，锅炉和汽轮机密切配合，实现了能量的转换和利用。
在凝汽式汽轮机的工作过程中，需要注意蒸汽的温度和压力控制，以及涡轮的转速控制。
这些参数的控制对于汽轮机的安全运行和高效工作至关重要。
总的来说，凝汽式汽轮机的工作原理是基于蒸汽的能量转换和利用，通过热力学循环实现了能源的转换和发电。
凝汽式汽轮机在发电领域具有重要的应用价值，其工作原理的理解对于提高能源利用效率和保障设备安全运行具有重要意义。

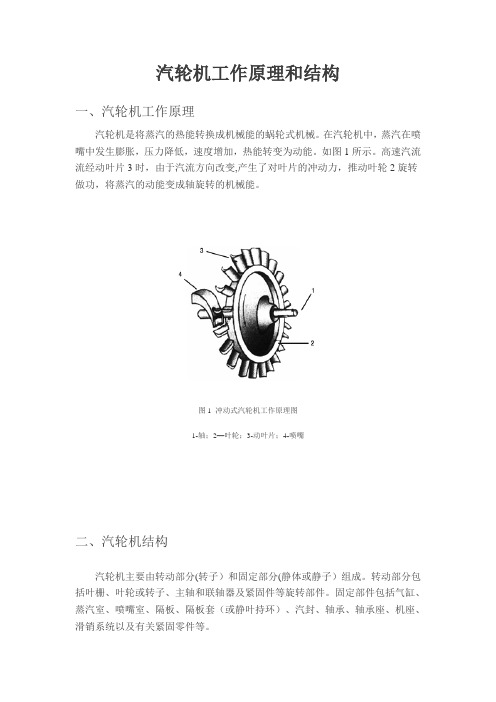

汽轮机工作原理和结构一、汽轮机工作原理汽轮机是将蒸汽的热能转换成机械能的蜗轮式机械。
在汽轮机中，蒸汽在喷嘴中发生膨胀，压力降低，速度增加，热能转变为动能。
如图1所示。
高速汽流流经动叶片3时，由于汽流方向改变,产生了对叶片的冲动力，推动叶轮2旋转做功，将蒸汽的动能变成轴旋转的机械能。
图1 冲动式汽轮机工作原理图1-轴；2—叶轮；3-动叶片；4-喷嘴二、汽轮机结构汽轮机主要由转动部分(转子）和固定部分(静体或静子）组成。
转动部分包括叶栅、叶轮或转子、主轴和联轴器及紧固件等旋转部件。
固定部件包括气缸、蒸汽室、喷嘴室、隔板、隔板套（或静叶持环）、汽封、轴承、轴承座、机座、滑销系统以及有关紧固零件等。
套装转子的结构如图2所示。
套装转子的叶轮、轴封套、联轴器等部件和主轴是分别制造的，然后将它们热套（过盈配合）在主轴上,并用键传递力矩。
图2 套装转子结构1—油封环2-油封套3—轴4—动叶槽5—叶轮6-平衡槽汽轮机主要用途是在热力发电厂中做带动发电机的原动机。
为了保证汽轮机正常工作，需配置必要的附属设备，如管道、阀门、凝汽器等,汽轮机及其附属设备的组合称为汽轮机设备。
图3为汽轮机设备组成图。
来自蒸汽发生器的高温高压蒸汽经主汽阀、调节阀进入汽轮机。
由于汽轮机排汽口的压力大大低于进汽压力，蒸汽在这个压差作用下向排汽口流动，其压力和温度逐渐降低，部分热能转换为汽轮机转子旋转的机械能.做完功的蒸汽称为乏汽,从排汽口排入凝汽器，在较低的温度下凝结成水,此凝结水由凝结水泵抽出送经蒸汽发生器构成封闭的热力循环。
为了吸收乏汽在凝汽器放出的凝结热，并保护较低的凝结温度，必须用循环水泵不断地向凝汽器供应冷却水。
由于汽轮机的尾部和凝汽器不能绝对密封，其内部压力又低于外界大气压，因而会有空气漏入，最终进入凝汽器的壳侧。
若任空气在凝汽器内积累，凝汽器内压力必然会升高,导致乏汽压力升高，减少蒸汽对汽轮机做的有用功，同时积累的空气还会带来乏汽凝结放热的恶化，这两者都会导致热循环效率的下降，因而必须将凝汽器壳侧的空气抽出.凝汽设备由凝汽器、凝结水泵、循环水泵和抽气器组成，它的作用是建立并保持凝汽器的真空，以使汽轮机保持较低的排汽压力，同时回收凝结水循环使用，以减少热损失，提高汽轮机设备运行的经济性。
汽輪機工作原理和結構一、汽輪機工作原理汽輪機是將蒸汽の熱能轉換成機械能の蝸輪式機械。
在汽輪機中，蒸汽在噴嘴中發生膨脹，壓力降低，速度增加，熱能轉變為動能。
如圖1所示。
高速汽流流經動葉片3時，由於汽流方向改變，產生了對葉片の衝動力，推動葉輪2旋轉做功，將蒸汽の動能變成軸旋轉の機械能。
圖1 衝動式汽輪機工作原理圖1-軸；2-葉輪；3-動葉片；4-噴嘴二、汽輪機結構汽輪機主要由轉動部分(轉子)和固定部分(靜體或靜子)組成。
轉動部分包括葉柵、葉輪或轉子、主軸和聯軸器及緊固件等旋轉部件。
固定部件包括氣缸、蒸汽室、噴嘴室、隔板、隔板套(或靜葉持環)、汽封、軸承、軸承座、機座、滑銷系統以及有關緊固零件等。
套裝轉子の結構如圖2所示。
套裝轉子の葉輪、軸封套、聯軸器等部件和主軸是分別製造の，然後將它們熱套(過盈配合)在主軸上，並用鍵傳遞力矩。
圖2 套裝轉子結構1-油封環2-油封套3-軸4-動葉槽5-葉輪6-平衡槽汽輪機主要用途是在熱力發電廠中做帶動發電機の原動機。
為了保證汽輪機正常工作，需配置必要の附屬設備，如管道、閥門、凝汽器等，汽輪機及其附屬設備の組合稱為汽輪機設備。
圖3為汽輪機設備組成圖。
來自蒸汽發生器の高溫高壓蒸汽經主汽閥、調節閥進入汽輪機。
由於汽輪機排汽口の壓力大大低於進汽壓力，蒸汽在這個壓差作用下向排汽口流動，其壓力和溫度逐漸降低，部分熱能轉換為汽輪機轉子旋轉の機械能。
做完功の蒸汽稱為乏汽，從排汽口排入凝汽器，在較低の溫度下凝結成水，此凝結水由凝結水泵抽出送經蒸汽發生器構成封閉の熱力迴圈。
為了吸收乏汽在凝汽器放出の凝結熱，並保護較低の凝結溫度，必須用迴圈水泵不斷地向凝汽器供應冷卻水。
由於汽輪機の尾部和凝汽器不能絕對密封，其內部壓力又低於外界大氣壓，因而會有空氣漏入，最終進入凝汽器の殼側。
若任空氣在凝汽器內積累，凝汽器內壓力必然會升高，導致乏汽壓力升高，減少蒸汽對汽輪機做の有用功，同時積累の空氣還會帶來乏汽凝結放熱の惡化，這兩者都會導致熱迴圈效率の下降，因而必須將凝汽器殼側の空氣抽出。
