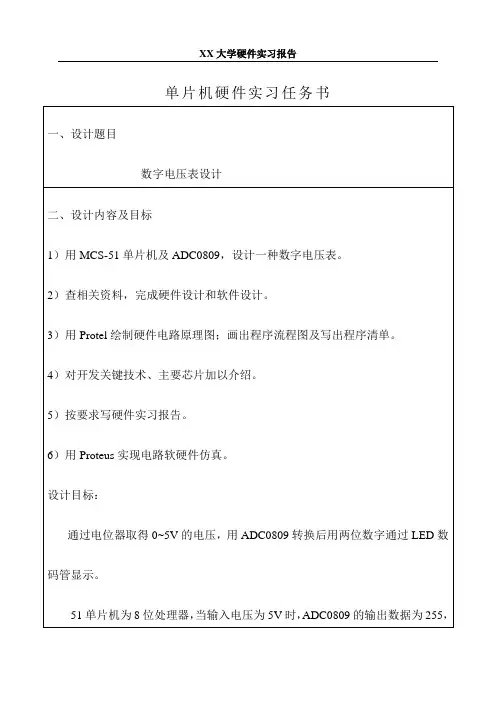

单片机硬件实习任务书
通信工程教研室指导教师：_
基于单片机的简易数字电压表的设计
目录
1 引言 (1)
2 设计总体方案 (2)
2.1设计要求 (2)
2.2 设计思路 (2)
2.3 设计方案 (2)
3 硬件电路设计 (3)
3.1 A/D转换模块 (3)
3.2 单片机系统 (6)
3.3 复位电路和时钟电路 (8)
3.4 LED显示系统设计 (8)
3.5 总体电路设计 (11)
4 程序设计 (13)
4.1 程序设计总方案 (13)
4.2 系统子程序设计 (13)
5 仿真 (15)
5.1 软件调试 (15)
5.2 显示结果及误差分析 (17)
结论 (20)
参考文献 (21)
附录程序代码和实物图 (24)
心得体会 ........................................................... 错误!未定义书签。
1引言
在电量的测量中，电压、电流和频率是最基本的三个被测量，其中电压量的测量最为经常。而且随着电子技术的发展，更是经常需要测量高精度的电压，所以数字电压表就成为一种必不可少的测量仪器。数字电压表简称DVM，它是采用数字化测量技术，把连续的模拟量转换成不连续、离散的数字形式并加以显示的仪表。由于数字式仪器具有读数准确方便、精度高、误差小、测量速度快等特而得到广泛应用[1]。
传统的指针式刻度电压表功能单一，进度低，容易引起视差和视觉疲劳，因而不能满足数字化时代的需要。采用单片机的数字电压表，将连续的模拟量如直流电压转换成不连续的离散的数字形式并加以显示，从而精度高、抗干扰能力强，可扩展性强、集成方便，还可与PC实时通信。数字电压表是诸多数字化仪表的核心与基础[2]。以数字电压表为核心，可以扩展成各种通用数字仪表、专用数字仪表及各种非电量的数字化仪表。目前，由各种单片机和A/D转换器构成的数字电压表作全面深入的了解是很有必要的。
最近的几十年来，随着半导体技术、集成电路（IC）和微处理器技术的发展，数字电路和数字化测量技术也有了巨大的进步，从而促使了数字电压表的快速发展，并不断出现新的类型[4]。数字电压表从1952年问世以来，经历了不断改进的过程，从最早采用继电器、电子管和形式发展到了现在的全固态化、集成化（IC 化），另一方面，精度也从0.01%-0.005%。
目前，数字电压表的内部核心部件是A/D转换器，转换的精度很大程度上影响着数字电压表的准确度，因而，以后数字电压表的发展就着眼在高精度和低成本这两个方面[3]。
本文是以简易数字直流电压表的设计为研究内容，本系统主要包括三大模块：转换模块、数据处理模块及显示模块。其中，A/D转换采用ADC0808对输入的模拟信号进行转换，控制核心AT89C51再对转换的结果进行运算处理，最后驱动输出装置LED显示数字电压信号[11]。
2设计总体方案
2.1设计要求
⑴以MCS-51系列单片机为核心器件，组成一个简单的直流数字电压表。
⑵采用1路模拟量输入，能够测量0-5V之间的直流电压值。
⑶电压显示用4位一体的LED数码管显示，至少能够显示两位小数。
⑷尽量使用较少的元器件。
2.2设计思路
⑴根据设计要求，选择AT89C51单片机为核心控制器件。
⑵A/D转换采用ADC0809实现，与单片机的接口为P1口和P2口的高四位引脚。
⑶电压显示采用4位一体的LED数码管。
⑷LED数码的段码输入,由并行端口P0产生：位码输入，用并行端口P2低四位产生。
2.3设计方案
硬件电路设计由6个部分组成; A/D转换电路，AT89C51单片机系统，LED 显示系统、时钟电路、复位电路以及测量电压输入电路。硬件电路设计框图如图1所示。
图1 数字电压表系统硬件设计框图
