2017苏科版物理九年级143《欧姆定律》练习题

苏科版物理九年级上册《欧姆定律》单元练习（含答案）一、选择题1．对欧姆定律的理解，下列说法中错误的是( )A．对同一导体，导体中的电流跟这段导体两端电压成正比B．对同一导体，导体中两端电压与通过电流的比值不变C．在电压相同时，导体的电阻与电流成反比D．在电压相同时，导体的电阻越大，通过导体的电流越小2．下列探究实验中，需要控制电阻不变的是( )A．探究串联电路中的电流关系B．探究并联电路中的电压关系C．探究通过导体的电流与导体电阻的关系D．探究通过导体的电流与导体两端电压的关系3．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是( )A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．当导体两端的电压为0时，电流为0D．当导体两端的电压为2 V时，电流为0.6A4．某同学在探究“电流跟电阻、电压的关系”时，收集到的数据如下表，根据表中数据可得出的实验结论为( )AB．电阻一定时，电压与电流成正比C．电压一定时，电阻与电流成反比D．电压一定时，电流与电阻成反比5．一段导体两端的电压为4 V时，通过的电流为0.5 A，如果将它两端的电压提高到8 V时，导体的电阻为( )A．8 Ω B．4 Ω C．2 Ω D．0.25 Ω6．甲、乙两导体通过相同的电流，甲所需的电压比乙所需的电压大，则它们的阻值大小关系是( )A．R甲>R乙；B．R甲=R乙；C．R甲<R乙；D．无法比较7．如果某人的身体电阻约在3000Ω到4000Ω之间，为了安全，要求通过人体的电流不能大于5mA，那么此人身体接触的电压不能大于( )A．5V B．15V C．30VD．36V8．如图所示，在探究“电流与电阻关系”时，电源电压3V恒定不变。

实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将5Ω的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2V，再分别用10Ω、20Ω的电阻替换5Ω的电阻进行实验，下列说法正确的是（）A．用10Ω电阻替换，滑片P应向右端移动，电流表示数变大B．用10Ω 电阻替换，滑片P应向左端移动，电流表示数变小C．用20Ω电阻替换，滑片P应向左端移动，电流表示数变大D．用20Ω电阻替换，滑片P应向右端移动，电流表示数变小9．在探究“电流与电阻的关系”时，电源电压恒为3V，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将5Ω的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2V，再分别用10Ω、20Ω的电阻替换的5Ω电阻进行实验，下列说法正确的是（）A．此实验中滑动变阻器的作用是改变R两端的电压B．更换定值电阻时，开关可以不断开C．用10Ω的电阻替换5Ω电阻时，滑片位置不动，电压表的示数大于2V D．用10Ω的电阻代替5Ω电阻实验时，为达到实验目的应调节滑片向左移动10．用如图所示电路研究电流跟电压的关系。

苏科版九年级上册物理第十四章欧姆定律单元练习（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有下列器材：学生电源（6V）、电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、定值电阻（5Ω、10Ω、20Ω 各一个）、滑动变阻器（100Ω 0.5A），开关和导线若干，利用这些器材探究“电流与电压、电阻的关系”，如图所示：(1)请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路（要求滑片向右滑时，电流表示数变大）；（______）(2)小敏同学探究电流跟电压的关系，他连好电路后闭合开关，移动滑动变阻器滑片 P，电流表有示数，电压表无示数，则故障可能是__；(3)小敏同学排除故障后闭合开关，他调节滑动变阻器，测出通过电阻R的电流和对应的电压值，如下表所示，分析数据后发现表格中电流与电压不成正比，检查两电表均无故障，你认为可能的原因是___。

通过数据可知电阻R的阻值是___Ω；U/V0.5 1.0 1.5 2.0 2.5I/A0.140.240.340.440.54(4)小敏同学接着探究电流跟电阻的关系，他依次接入5Ω、10Ω、20Ω 三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数。

实验中他接入5Ω、10Ω 定值电阻时，两次电路的电流之比为___。

在不改变电路连接的情况下，为完成整个实验，电压表示数设置的范围为___V 至___V；(5)某小组同学用图乙电路图探究欧姆定律，研究电流与电阻的关系。

现有器材如下：四个定值电阻R1（5Ω）、R2（10Ω）、R3（15Ω）、R4（20Ω），标有“60Ω 1A”的滑动变阻器，电压表（可用量程 0~3V、0~15V），电流表（可用量程 0~0.6A），导线，开关，电源电压未知。

把20Ω的电阻接入电路中，刚闭合开关时，电流为 0.05A。

为了用以上四个定值电阻完成实验且确保电路安全，如果控制电压表两端的电压在 1V~ 2V范围内，滑动变阻器的取值范围为___。

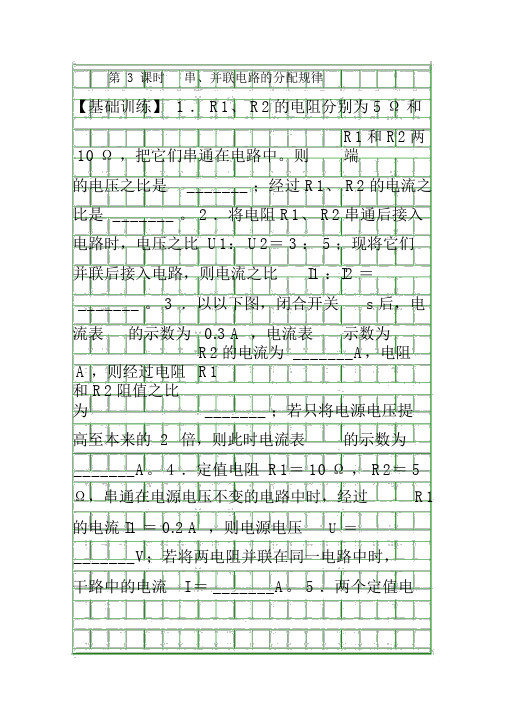

第 3 课时串、并联电路的分配规律【基础训练】 1 ． R1、 R2的电阻分别为 5 Ω和10 Ω，把它们串通在电路中。

则R1和 R2两端的电压之比是_______ ；经过 R1、 R2的电流之比是 _______ 。

2 ．将电阻 R1、 R2串通后接入电路时，电压之比 U1： U2＝ 3 ： 5 ；现将它们并联后接入电路，则电流之比I1 ：I2 ＝_______ 。

3．以以下图，闭合开关s 后，电流表的示数为0.3 A ，电流表示数为A ，则经过电阻R2的电流为 _______A，电阻R1和 R2阻值之比为_______ ；若只将电源电压提高至本来的 2倍，则此时电流表的示数为_______A。

4．定值电阻 R1＝ 10 Ω， R2＝ 5Ω，串通在电源电压不变的电路中时，经过R1的电流 I1 ＝ 0.2 A ，则电源电压U ＝_______V；若将两电阻并联在同一电路中时，干路中的电流I ＝ _______A。

5 ．两个定值电阻R1、R2并联的总电阻R 总＝10 Ω，再把一个电阻值等于 20Ω的定值电阻 R3并联在 R2两端后，电路总电阻为 R' 总。

以下判断正确的选项是20 ×20()A ．.R' 总<10 ΩB．20 Ω>R'总>10 ΩC． 30Ω>R' 总<20 Ω D ．R'总 >30 Ω 6 ．将甲、乙两个定值电阻并联后接在电源两端，它们的电流与电压关系以以下图，若流过乙电阻的电流为 1 A ，则流过干路的电流是( )A ． 1A B． 2A C． 3A D． 4A 7 ．以以下图，R1＝5Ω， R2＝ 10 Ω，则电压表 V1、 V2示数之比是 ()A．1：2B．2：1C．1：3D．3：18．在做伏安法测电阻的实验中，某同学不小心将、两表的位置接反了，如图所示，已知两表的量程合适，则开关闭合后，会发生的现象是()A．电流表烧坏B．电压表烧坏C．电源烧坏D．电压表示数等于电源电压9．将两电阻串联接入电路，电阻R1两端的电压是总电压的，则R1与R2的阻值之比为()A． (n＋ 1)：1 B ．（ n－ 1）：1C． 1：（ n ＋ 1） D． 1：（n－ 1）10．以以下图，电源电压不变，开关S闭合后，电流表示数最大的是 ()【提优拔尖】11．以以下图的电路中，电源电压恒定不变，已知R1 ＝ 3R2，当S1闭合、S2断开时，电压表和电流表示数分别U1和 I1；当S1断开、S2闭合时，电压表和电流表示数分别U2和 I2，则U1 ： U2 ＝ _______ ， I1： I2 ＝ _______ 。

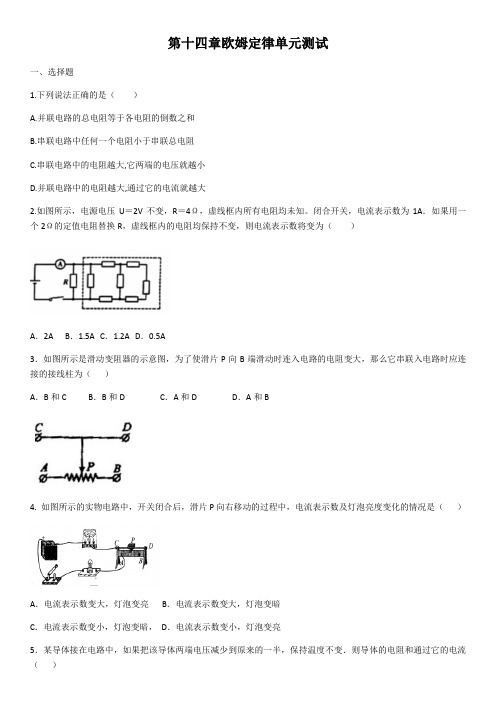

第十四章欧姆定律单元测试一、选择题1.下列说法正确的是（）A.并联电路的总电阻等于各电阻的倒数之和B.串联电路中任何一个电阻小于串联总电阻C.串联电路中的电阻越大,它两端的电压就越小D.并联电路中的电阻越大,通过它的电流就越大2.如图所示，电源电压U＝2V不变，R＝4Ω，虚线框内所有电阻均未知。

闭合开关，电流表示数为1A．如果用一个2Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为（）A．2A B．1.5A C．1.2A D．0.5A3．如图所示是滑动变阻器的示意图，为了使滑片P向B端滑动时连入电路的电阻变大，那么它串联入电路时应连接的接线柱为（）A．B和C B．B和D C．A和D D．A和B4. 如图所示的实物电路中，开关闭合后，滑片P向右移动的过程中，电流表示数及灯泡亮度变化的情况是（）A．电流表示数变大，灯泡变亮B．电流表示数变大，灯泡变暗C．电流表示数变小，灯泡变暗，D．电流表示数变小，灯泡变亮5．某导体接在电路中，如果把该导体两端电压减少到原来的一半，保持温度不变．则导体的电阻和通过它的电流（）A．都减少到原来的一半B．都保持不变C．电阻不变，电流减小到原来的一半D．电阻不变，电流是原来的2倍6.如图所示,电源电压保持不变,闭合开关,调节变阻器,各电表示数变化情况是（）A.滑片向右移动,甲表示数变小,乙表示数变大B滑片向左移动,甲表示数变大,乙表示数变大C.滑片向左移动,甲表示数变大,乙表示数变小D.滑片向右移动,甲表示数变小,乙表示数不变7．如图是小明在探究电流与电阻关系的实验电路图，实验中将电阻R由20Ω换成10Ω的电阻后，下一步他将（）A．闭合开关，读出电流表和电压表的示数，并填入表格中B．闭合开关，将滑动变阻器的滑片向右移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中C．闭合开关，将滑动变阻器的滑片向左移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中D．以上步骤均不正确8．如图所示电路中，电源电压不变，R是定值电阻，当a、b两点接入10Ω的电阻时，通过定值电阻R的电流是0.5A；若a、b间改接20Ω的电阻，通过定值电阻R的电流（）A.等于0.25AB.小于0.25AC.大于0.25AD.无法判断9. 如图示电路中，电压U不变，滑动变阻器的总电阻R1是R2的3倍，当滑片P由B移到A时，电流表示数的变化及电压表示数变化范围是（）A电流表示数变小，电压表示数从U到3U/4B电流表示数不变，电压表示数从U到U/4C电流表示数不变，电压表示数不变D电流表示数变小，电压表示数从U到U/310．某同学在探究“电阻上的电流跟两端电压的关系”时，利用如图所示电路，在a、b两点间分别接入定值电阻R1，R2，R1＞R2，通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，图中能正确反映两个电阻大小关系的是（）二、填空题11、滑动变阻器的原理是通过改变的电阻线的来改变电阻的大小，从而改变电路中或的大小。

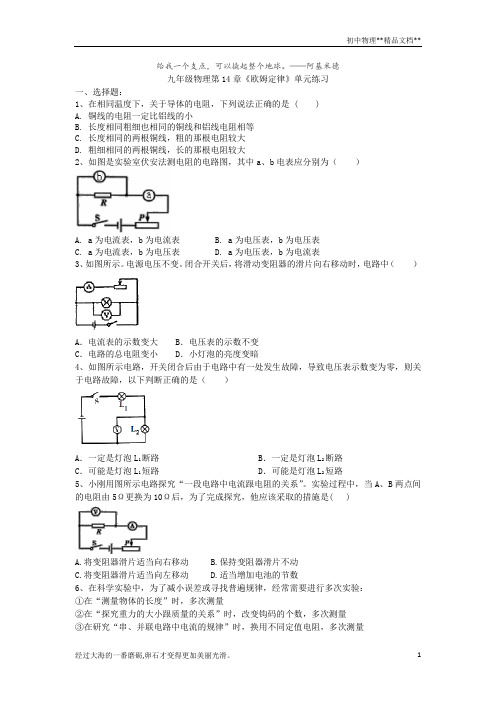

给我一个支点，可以撬起整个地球。

——阿基米德九年级物理第14章《欧姆定律》单元练习一、选择题：1、在相同温度下，关于导体的电阻，下列说法正确的是 ( )A. 铜线的电阻一定比铝线的小B. 长度相同粗细也相同的铜线和铝线电阻相等C. 长度相同的两根铜线，粗的那根电阻较大D. 粗细相同的两根铜线，长的那根电阻较大2、如图是实验室伏安法测电阻的电路图，其中a、b电表应分别为（）A. a为电流表，b为电流表B. a为电压表，b为电压表C. a为电流表，b为电压表D. a为电压表，b为电流表3、如图所示。

电源电压不变。

闭合开关后，将滑动变阻器的滑片向右移动时，电路中（）A．电流表的示数变大 B．电压表的示数不变C．电路的总电阻变小 D．小灯泡的亮度变暗4、如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（）A．一定是灯泡L1断路B．一定是灯泡L2断路C．可能是灯泡L1短路D．可能是灯泡L2短路5、小刚用图所示电路探究“一段电路中电流跟电阻的关系”。

实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他应该采取的措施是( )A.将变阻器滑片适当向右移动B.保持变阻器滑片不动C.将变阻器滑片适当向左移动D.适当增加电池的节数6、在科学实验中，为了减小误差或寻找普遍规律，经常需要进行多次实验：①在“测量物体的长度”时，多次测量②在“探究重力的大小跟质量的关系”时，改变钩码的个数，多次测量③在研究“串、并联电路中电流的规律”时，换用不同定值电阻，多次测量④在“伏安法测电阻”的实验中，多次测量导体两端电压和通过导体的电流值上述实验属于减少误差而进行多次实验的是（）A．①③ B．①④ C．②③ D．②④7、如图为利用光敏电阻设计的监控装置示意图，R1是光敏电阻，当光照射的强度增大时其阻值变小，R2是定值电阻，电源电压不变。

当有人经过通道遮蔽光线时（）A. 通过R1的电流变大B. R1两端的电压变小C. R2两端的电压变大D. R2两端的电压变小8、如图所示，是检查酒驾的电路原理图，图中酒精传感器的电阻R m与酒精气体的浓度成反比。

S12图金属片I££图 2图1r~k5、 图1所示电路中，断开开关 S i 时，电压表示数为 6V ，电流表示数为 0.5A ，已知电源电 压是9V ，则电阻R i = _6门_，合上开关S i 后，电流表的示数为 _0.75A ____________________ 。

6、 电阻R i : R 2= 1 : 2,它们串联起来，则电流之比I i : _______________ I 2 = _ 1:1 ;它们并联起来，则电流之比I i'： I 2'= __ 2:1 ____ 。

7、 小华设计了如图1压力测量仪，可以反映弹簧上方金属片受到压力的大小。

其中 R 是滑动变阻器，R 是定值电阻，电源电压恒定不变，压力表实际是个电压表。

当金属片受到的 压力减小时，变阻器的阻值 _____________ 变小 ___________ ，压力表示数 —变小 _______________欧姆定律练习卷 &两个定值电阻，甲标有 20Q, 2A ，乙标有10Q, 1A 。

现把它们串联起来，则串联电路两 端允许加的最大电压为 __30V__,现把它们并联起来，则并联电路两端允许加的最大电 压为 10V__ .9、小辉同学用伏安法测导体的电阻，实验方案和操作过程均正确，两表的连接和示数如图2 所示.这个实验可以改进的地方是 __________电流表换用小量程 ________________________你这样改的理由是分度值越小准确度越高电阻 R 2=__10_Q 。

r^s I 1~&打——dO只1=10；.要使R 2、R3并 I i ；要使R i 、“闭合”），此OU = 10V ，开关S 闭合后，用电压表测 7V ，若已知电阻R i 20/3 R i = R 2 = R 3 = 10 Q 。

_Si 、S2 ，此时电流表的示数为S 2应 _____ 断开—（填“断开”或12；则 I i : I 2=_ 4:1 电源电压为5V ，测得b 、d 之间的电压为一、填空题1、如图，电源电压保持不变，电阻 联，应闭合开关_ R 2串联，开关S i > 时电流表的示数为2、如图所示电路中， 得ac 之间的电压为 =4 Q ，则三个电阻中阻值最大的那个电阻的阻值为3、 如图12所示，电源电压为6V ,并保持不变， 1 ）当S i 、S 2闭合，S 3断开时，电流表示数为 0.5A ，则R ,的电阻值为 _12_ Q; 2）当S 、S 3断开，&闭合时，电压表示数为4V 。

欧姆定律（一）一、单选题1．关于电流、电压、电阻的关系，下列说法中错误的是( )A．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比B．导体电阻一定时，导体中的电流跟这段导体两端的电压成正比C．导体的电阻与导体两端的电压、导体中的电流大小无关D．导体中的电流跟其两端的电压成正比，跟导体的电阻成反比2．在探究通过导体的电流与其两瑞电压的关系时，利用实验数据作出了如图所示的图象．根据图象，下列说法正确的是（）A．导体甲的电阻大于导体乙的电阻B．通过导体乙的电流与其两端的电压成正比C．当导体甲两端的电压为2V时，通过导体甲的电流为0.2AD．将两导体并联后接在3V的电源上时，干路中的电流为0.6A3．关于欧姆定律变形公式R＝UI，以下说法中正确的是A．导体的电阻与这段导体两端的电压成正比B．导体的电阻与这段导体的电流成反比C．电压一定时，导体中的电流越大，导体的电阻越大D．利用这个公式可以计算电阻，但是电阻和电压、电流无关4．如图所示，把电阻R接入电源电压为6V的电路中，电流表示数是0.5A，如果需要让电流表示数增大到1.5A，可以采取的方法是（）A．用一个6Ω的电阻与R串联B．用一个6Ω的电阻与R并联C．用一个12Ω的电阻与R串联D．用一个12Ω的电阻与R并联5．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U -I关系图像，从图中可以看出R1与R2的大小关系是（）A．R2 > R1B．R2 = R1B．C．R2 < R1D．无法确定6．如果某人的身体电阻约在3000Ω到4000Ω之间，为了安全，要求通过人体的电流不能大于 5mA ，那么此人身体接触的电压不能大于A ．5VB ．15VC ．30VD ．36V7．一段导体两端的电压为4 V 时，通过的电流为0.5 A ，如果将它两端的电压提高到8 V 时，导体的电阻为A ．8 ΩB ．4 ΩC ．2 ΩD ．0.25 Ω8．物理学中经常看到形如x 的公式。

第十四章欧姆定律单元测试一、选择题:(每小题3分，共36分。

每题给出的四个选项中,只有一个选项是正确的)1.一般情况下，下列物体中容易导电的是A. 玻璃杯B. 塑料尺C. 铅笔芯D. 橡胶轮胎2.下列哪个物理量是决定导体电阻大小的因秦之一A. 导体的长度B. 导体中的电流C. 导体两端的电压D. 导体实际消耗的电功率3．由欧姆定律公式I=U／R变形得R=U／I，对此，下列说法中正确的是A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端的电压和通过导体的电流无关4．如图所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是A．A、D B．B、CC．A、B D．C、D5.下列图象中，能正确表示定值电阻上的电流与两端电压关系的是6．如果把4Ω和6Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为1.2A，如果再把它们并联在同一电路中，则干路的电流应为A．2A B．3A C．4A D．5A7．在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、电流表应接在靠近电源电流流出的一端C．连接电路时，应先将开关断开D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端8．有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为A ．1AB ．2AC ．3AD ．不能确定9.如图所示的电路，闭合开关，观察发现灯泡L 1亮、L 2不亮。

调节变阻器滑片P ，灯泡L 1的亮度发生变化，但灯泡L 2始终不亮。

出现这一现象的原因可能是 A ．灯泡L 2灯丝断了 B ．滑动变阻器短路了 C ．灯泡L 2短路了 D ．滑动变阻器接触不良10．检查近视眼是否饮酒设备的电路如图甲，R 为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压不变。

物理九年级苏科版14.3欧姆定律同步练习【基础训练】1．小利同学在探究当电阻不变时，通过电阻的电流与该电阻两端电压的关系的实验中。

他依据测量的数据描绘了如图所示的图象。

由图象可知，当电阻不变时，通过电阻的电流与该电阻两端的电压的关系式是_____________________。

2．如图所示，电阻R1与电阻R2串联后，R1和R2两端的总电压为25 V，已知R2＝60Ω，电压表的示数为10 V，通过R1的电流为_______A。

3．小明同学在“探究通过导体的电流与其两端的电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象。

根据图象，当导体乙两端加上1V的电压时，通过导体乙的电流为_______A，若将甲、乙两导体并联后接到3V的电源上，干路中电流为_______A。

4．把两根材料相同、长度相等、横截面积不等的电阻丝并联在电路中，下列说法中正确的是 ( )A．通过粗电阻丝的电流较大B．通过细电阻丝的电流较大C．加在粗电阻丝两端的电压较大D．加在细电阻丝两端的电压较大5．如图，灯L1的电阻为R1，灯L2的电阻为R2，且R1>R2。

闭合开关，导线a、b、c中电流的大小是( )A．a中的电流最大 B．b中的电流最大C．c中的电流最大 D．一样大6．小军采用如图所示的电路，研究“通过某导体的电流与它的电阻的关系”，他分别用5 Ω和10 Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5 Ω更换为10Ω，闭合开关后，滑动变阻器应该 ( )A．保持变阻器滑片不动B．将变阻器滑片向右移动C．将变阻器滑片向左移动D．更换阻值更大的滑动变阻器7．小明利用实验探究电阻上的电流跟两端电压的关系。

(1)请你用笔画线代替导线，按图甲所示的电路图，帮小明将图乙中的器材连接起来。

要求：变阻器滑片向右移动时，电流表示数变小，导线不能交叉。

(2)小明连接好电路后，闭合开关，发现无论怎样移动滑片P，电流表示数始终为0，电压表示数约6V，则电路中出现的故障可能是_____________________。

苏科版九年级物理上册第14章《欧姆定律》拓展提优练习题姓名: 班级: 成绩:一、单选题1.小明同字按照图所示的电路进行实验时，不小心将电压表和电流表的位置互换了（互换后的电路图未画出）, 如果闭合开关，则（）A.电阻R1可以工作B.电阻R2可以工作C.电流表无示数D.电压表可能被烧坏2.如图所示，电源电压不变，闭合开关S,当滑片置于变阻器的B端时，电压表的示数为6V, R1的功率为3.6W；当滑片P置于变阻器的中点时，电压表的示数变化了 2V.下列判断正确的是B.R1的阻值为20QC.滑动变阻器R2的最大阻值为20 QD.滑片P在中点时，R1的电功率为6.4W3.关于电路，下列说法中不正确的是（A.任何情况下都不能把电池的两端直接连在一起B. 在电源外部，电流的方向是"正极一用电器一负极”C. 一般的电路由电源、用电器、开关和导线组成D. 用电器是将其它形式的能转化为电能的装置 4 .某导体两端的电压是4V,通过的电流强度是0.8A,如果使导体两端的电压增加到6V,则该导体的电阻和 通过它的电流是：A. 5Q, 1.2AB. 5Q, 2AC. 7. 5Q , 0. 8AD. 12. 5Q , 0. 8A5 .法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于发现了巨磁电阻(GMR)效应，荣获了 2007年诺 贝尔物理学奖。

巨磁电阻效应是指某些材料的电阻在磁场的磁性增强时急剧减小的现象，如图所示，GMR 是巨磁电 阻，闭合SI 、S2并使滑片P 向左滑动，则6 .如图所示电路中，电源电压为12V 。

在a 、b 间接入灯LI “6V 2W”，闭合开关，调节滑动变阻器的滑片P 使灯L1正常发光。

断开开关，取下灯L1,保持滑片P 的位置不变，在a 、b 间接入灯L2“6V3W” ,闭合开关。

则 ( ) A.灯L2正常发光B.滑动变阻器接入电路的电阻为12欧C.通过灯L2的电流为0.4安D.滑动变阻器和灯L2每秒做功5焦7 .如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R A. B. C. D. 电流表示数增大, 电流表示数减小, 电流表示数减小, 电压表示数减小，小灯泡变亮电压表示数增大，小灯泡变亮电压表示数减小，小灯泡变暗电压表示数增大，小灯泡变暗电流表示数增大,的金属滑杆P 升降，通过电压表显示的数据来反应水位升降情况，水位最低时，滑杆P 位于R 的a 端处，L 是一个 指示灯，电路各部分接触良好，不计导线电阻，下列判断正确的是A. 当水位不变时，则电压表示数不变，指示灯不亮B. 当水位下降时，则电压表示数变大，指示灯变亮C. 当电压表示数变大，指示灯变暗，则表明水位上升D. 若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线 8 ,空气质量指数是环境监测的重要指标，下表的空气质量等级是按照空气质量指数AQI 划分的。
