通信原理实验指导书思考题答案
实验一思考题P1-4：
1、位同步信号和帧同步信号在整个通信原理系统中起什么作用？
答：位同步和帧同步是数字通信技术中的核心问题，在整个通信系统中，发送端按照确定的时间顺序，逐个传输数码脉冲序列中的每个码元，在接收端必须有准确的抽样判决时刻（位同步信号）才能正确判决所发送的码元。位同步的目的是确定数字通信中的各个码元的抽样时刻，即把每个码元加以区分，使接收端得到一连串的码元序列，这一连串的码元序列代表一定的信息。通常由若干个码元代表一个字母（符号、数字），而由若干个字母组成一个字，若干个字组成一个句。帧同步的任务是把字、句和码组区分出来。尤其在时分多路传输系统中，信号是以帧的方式传送的。克服距离上的障碍，迅速而准确地传递信息，是通信的任务，因此，位同步信号和帧同步信号的稳定性直接影响到整个通信系统的工作性能。

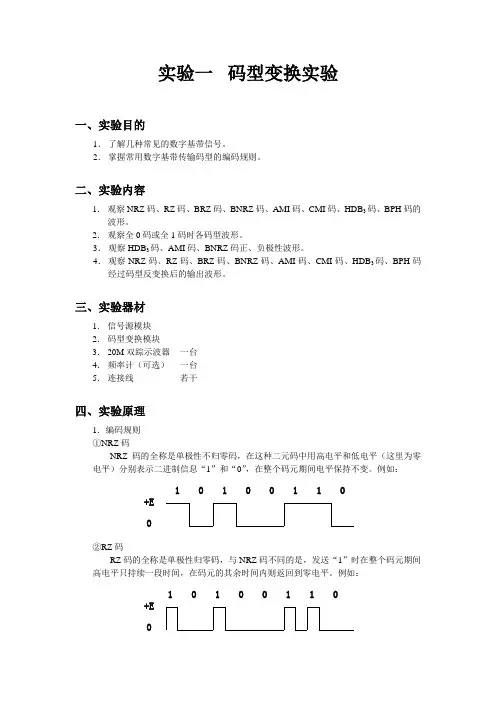

2、自行设计一个码元可变的NRZ码产生电路并分析其工作过程。
答：设计流程图如下。
提示：若设计一个32位的NRZ码，即要求对位同步信号进行32分频，产生一路NRZ码的帧同步信号，码型调节模块对32位码进行设置，可得到可变的任何32位码型，通过帧同步倍锁存设置的NRZ码，通过NRZ码产生器模块把32位并行数据进行并串转换，用位同步信号进行一位一位输出，循环输出32位可变NRZ码即我们的设计完毕。
实验二思考题P2-4：
1、实验时，串/并转换所需的帧同步信号高电平持续时间必须小于一位码元的宽度，为什么？
答：如果学生认真思考，可以提出没有必要一定小于一位码元的宽度。如24位的数据在串行移位时，当同步信号计数到第24位时，输出帧信号，通过帧信号的上升沿马上锁存这一帧24位数据，高电平没有必要作要求。主要检查学生是否认真考虑问题。
2、是否还有更好的方法实现串/并转换？请设计电路，并画出电路原理图及各点理论上的波形图。
答：终端模块采用移位锁存的方法实现串/并转换，此方法目前是最好的方法了。
实验四思考题P4-6：
1、在分析电路的基础上回答，为什么本实验HDB3编、解码电路只能在输入信号是码长为24位的周期性NRZ码时才能
正常工作？
答：因为该电路采用帧同步控制信号，而1帧包含24位，所以当NRZ码输入电路到第24位时，帧同步信号给一个脉冲，使得电路复位。HDB3码再重新对NRZ码进行编译。且HDB3码电路对NRZ进行编译的第一位始终是固定的值。
因此HDB3编译码电路只能在输入信号是码长为24位的周期性NRZ码才能正常工作。但是由于HDB3码很有特点，现在为了使学生更好的观察HDB3如何进行编译码，我们对电路进行了改正，去掉了帧同步控制信号，所以现在对任意位的NRZ码都可以进行编码。
2、自行设计一个HDB3码编码电路，画出电路原理图并分析其工作过程。
答：根据HDB3的编码规则，CPLD电路实现四连“0”的检测电路，并根据检测出来的结果确定破坏点“V”脉冲的加入，再根据取代节选择将“B”脉冲填补进去。原理框图如下：
四连“0”检测
及补“1”电路
取代节选择
破坏点形成电
路单－双极性变
换电路
NRZ码
3
实验五思考题P5-6：
1、 为什么普通双边带调幅的信息传输速率较低，应该采用什么样的方法加以避免？
答：因为在普通调幅（AM ）调幅中含有载波分量，但载波分量并不携带有用消息，却能耗散大量的功率，所以传输速率较低。为了提高信息的传输速率，可将不携带消息的载波分量抑制掉，而仅传输携带消息的两个边带，即采用抑制载波双边带调幅的方法。另外，双边带调制虽然调制频率高，但是它的传输带宽需要两倍基带信号带宽，所以信道利用率不高。因此可以采用单边带调制，即可以同时抑制载波并仅发送一个边带，故又节省功率。
2、 普通调幅、抑制载波双边带调幅、单边带和残留边带和这几种调制方式各有什么优点和缺点？请自行设计一个用MC1496实现的抑制载波双边带调制电路，并分析其工作原理。
答：普通调幅的优点是实现调制方式简便,输出的已调信号的包络与输入调制信号成正比。解调时可采用包络检波很容易恢复原始调制信号。缺点是调幅中含有载波分量，但载波分量并不携带有用消息，却能耗散大量的功率，所以传输速率较低；抑制载波双边带调幅优点是可将不携带消息的载波分量抑制掉，而仅传输携带消息的两个边带，提高了信息的传输速率。缺点是双边带调制虽然调制频率高，但是它的传输带宽需要两倍基带信号带宽，所以信道利用率不高。并且采用相干解调是必须产生一个同频同相的载波，如果同频同相的条件得不到保证，则会破坏原始信号的恢复；抑制载波单边带优点是传输时抑制载波并仅发送一个边带，故又节省功率。缺点是由于单边带调制中只传送双边带调制信号的一个边带。所以要让双边带信号通过一个单边带滤波器，而理想滤波器是不可能做到的，实际滤波器从通带到阻带总有一个过渡带。因此实现分割上、下边带的滤波器就很难实现，一般采用多级调制的办法；残留边带调制的优点是避免了用滤波法实现单边带调制时所需要的过渡带无限陡的理想滤波器的困难。缺点是由于在残留边带调制中除了传送一个边带之外，还保留另外一个边带的一部分，所以传输频带的带宽增宽了。
3、 调节电位器“调制深度调节”时，调幅信号会发生怎样的变化，为什么？
答：调制深度是指调制信号与载波信号电压峰值的比例。设调制信号为()cos m u t U t ΩΩ=Ω 如果用它来对载波
()cos c cm c u t U t ω=（Ω≥c ω）进行调幅，那么，在理想情况下，普通
调幅信号为： ()(cos )cos AM cm m c u t U kU t t ωΩ=+Ω(1cos )cos cm a c U M t t ω=+Ω 其中调幅深度,01,m a a cm
U M k M k U Ω=⋅<≤为比例系数 调节电位器改变调制信号于载波信号电压峰值的比例。它的作用是将m U Ω移去，只加载波电压cm U ，调节电位器使输出载波电流0=i 。则调制信号为抑制载波双边带调幅。如果调节电位器使输出载波电流不为0，使输出信号Am U 中有载波则为普通双边带调幅。
实验七思考题P7-5：
1、 描述抽样定理。
一个频带限制在
H f 的连续时间信号，若用大于2H f 的频率对其进行等间隔采样，则可以不失真地利用这些采样值恢复出
原信号。
2、 本实验采用的是什么抽样方式？为什么？
答：实验采用的是自然抽样，自然抽样时，抽样过程实际是相乘的过程。另外说一下平顶抽样，实际应用中，平顶抽样是采用抽样保持电路来实现的。
3、 在抽样之后，调制波形中包不包含直流分量，为什么？
答：应不包含直流分量，抽样过程实际是相乘的过程，得到的仍然是交流信号，经过调后仍不包含直流分量。
4、 造成系统失真的原因有哪些？
发送端的非理想抽样和接收端低通滤波的非理想所带来的误差。
5、 为什么采用低通滤波器就可以完成PAM 解调？
