光耦反馈常见几种连接方式及其工作原理

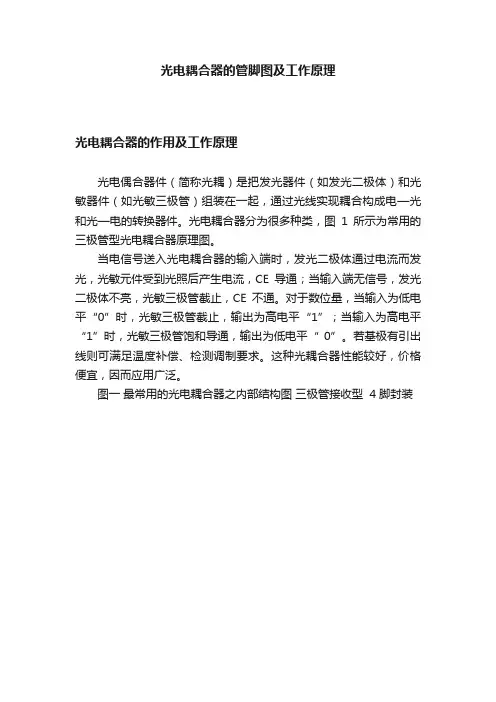

光电耦合器的管脚图及工作原理光电耦合器的作用及工作原理光电偶合器件（简称光耦）是把发光器件（如发光二极体）和光敏器件（如光敏三极管）组装在一起，通过光线实现耦合构成电—光和光—电的转换器件。

光电耦合器分为很多种类，图1所示为常用的三极管型光电耦合器原理图。

当电信号送入光电耦合器的输入端时，发光二极体通过电流而发光，光敏元件受到光照后产生电流，CE导通；当输入端无信号，发光二极体不亮，光敏三极管截止，CE不通。

对于数位量，当输入为低电平“0”时，光敏三极管截止，输出为高电平“1”；当输入为高电平“1”时，光敏三极管饱和导通，输出为低电平“ 0”。

若基极有引出线则可满足温度补偿、检测调制要求。

这种光耦合器性能较好，价格便宜，因而应用广泛。

图一最常用的光电耦合器之内部结构图三极管接收型 4脚封装图二光电耦合器之内部结构图三极管接收型 6脚封装图三光电耦合器之内部结构图双发光二极管输入三极管接收型 4脚封装图四光电耦合器之内部结构图可控硅接收型 6脚封装图五光电耦合器之内部结构图双二极管接收型 6脚封装光电耦合器之所以在传输信号的同时能有效地抑制尖脉冲和各种杂讯干扰，使通道上的信号杂讯比大为提高，主要有以下几方面的原因：（1）光电耦合器的输入阻抗很小，只有几百欧姆，而干扰源的阻抗较大，通常为105～106Ω。

据分压原理可知，即使干扰电压的幅度较大，但馈送到光电耦合器输入端的杂讯电压会很小，只能形成很微弱的电流，由于没有足够的能量而不能使二极体发光，从而被抑制掉了。

（2）光电耦合器的输入回路与输出回路之间没有电气联系，也没有共地；之间的分布电容极小，而绝缘电阻又很大，因此回路一边的各种干扰杂讯都很难通过光电耦合器馈送到另一边去，避免了共阻抗耦合的干扰信号的产生。

（3）光电耦合器可起到很好的安全保障作用，即使当外部设备出现故障，甚至输入信号线短接时，也不会损坏仪表。

因为光耦合器件的输入回路和输出回路之间可以承受几千伏的高压。

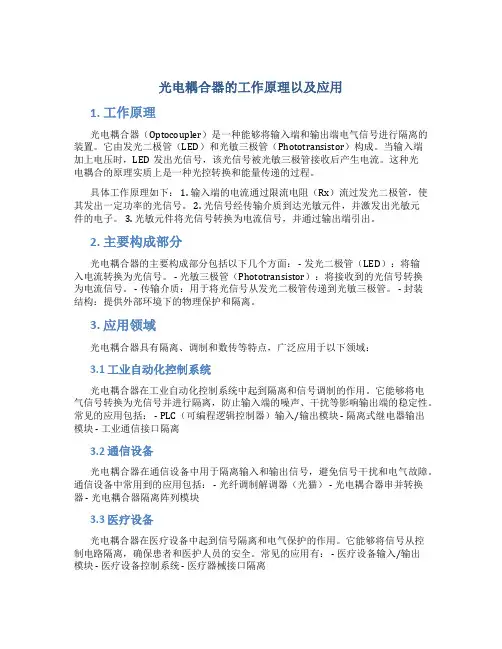

光电耦合器的工作原理以及应用1. 工作原理光电耦合器（Optocoupler）是一种能够将输入端和输出端电气信号进行隔离的装置。

它由发光二极管（LED）和光敏三极管（Phototransistor）构成。

当输入端加上电压时，LED发出光信号，该光信号被光敏三极管接收后产生电流。

这种光电耦合的原理实质上是一种光控转换和能量传递的过程。

具体工作原理如下： 1. 输入端的电流通过限流电阻（Rx）流过发光二极管，使其发出一定功率的光信号。

2. 光信号经传输介质到达光敏元件，并激发出光敏元件的电子。

3. 光敏元件将光信号转换为电流信号，并通过输出端引出。

2. 主要构成部分光电耦合器的主要构成部分包括以下几个方面： - 发光二极管（LED）：将输入电流转换为光信号。

- 光敏三极管（Phototransistor）：将接收到的光信号转换为电流信号。

- 传输介质：用于将光信号从发光二极管传递到光敏三极管。

- 封装结构：提供外部环境下的物理保护和隔离。

3. 应用领域光电耦合器具有隔离、调制和数传等特点，广泛应用于以下领域：3.1 工业自动化控制系统光电耦合器在工业自动化控制系统中起到隔离和信号调制的作用。

它能够将电气信号转换为光信号并进行隔离，防止输入端的噪声、干扰等影响输出端的稳定性。

常见的应用包括： - PLC（可编程逻辑控制器）输入/输出模块 - 隔离式继电器输出模块 - 工业通信接口隔离3.2 通信设备光电耦合器在通信设备中用于隔离输入和输出信号，避免信号干扰和电气故障。

通信设备中常用到的应用包括： - 光纤调制解调器（光猫） - 光电耦合器串并转换器 - 光电耦合器隔离阵列模块3.3 医疗设备光电耦合器在医疗设备中起到信号隔离和电气保护的作用。

它能够将信号从控制电路隔离，确保患者和医护人员的安全。

常见的应用有： - 医疗设备输入/输出模块 - 医疗设备控制系统 - 医疗器械接口隔离3.4 电力电子设备光电耦合器在电力电子设备中用于信号隔离、电气保护和触发控制。

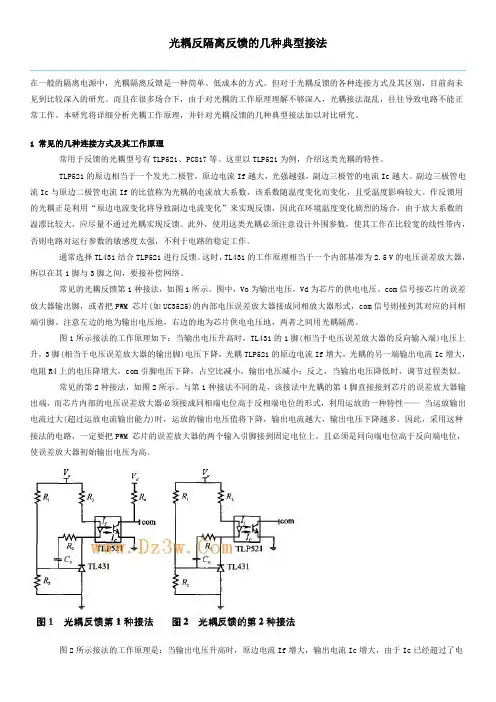

光耦反隔离反馈的几种典型接法在一般的隔离电源中，光耦隔离反馈是一种简单、低成本的方式。

但对于光耦反馈的各种连接方式及其区别，目前尚未见到比较深入的研究。

而且在很多场合下，由于对光耦的工作原理理解不够深入，光耦接法混乱，往往导致电路不能正常工作。

本研究将详细分析光耦工作原理，并针对光耦反馈的几种典型接法加以对比研究。

1 常见的几种连接方式及其工作原理常用于反馈的光耦型号有TLP521、PC817等。

这里以TLP521为例，介绍这类光耦的特性。

TLP521的原边相当于一个发光二极管，原边电流If越大，光强越强，副边三极管的电流Ic越大。

副边三极管电流Ic与原边二极管电流If的比值称为光耦的电流放大系数，该系数随温度变化而变化，且受温度影响较大。

作反馈用的光耦正是利用“原边电流变化将导致副边电流变化”来实现反馈，因此在环境温度变化剧烈的场合，由于放大系数的温漂比较大，应尽量不通过光耦实现反馈。

此外，使用这类光耦必须注意设计外围参数，使其工作在比较宽的线性带内，否则电路对运行参数的敏感度太强，不利于电路的稳定工作。

通常选择TL431结合TLP521进行反馈。

这时，TL431的工作原理相当于一个内部基准为2.5 V的电压误差放大器，所以在其1脚与3脚之间，要接补偿网络。

常见的光耦反馈第1种接法，如图1所示。

图中，Vo为输出电压，Vd为芯片的供电电压。

com信号接芯片的误差放大器输出脚，或者把PWM 芯片(如UC3525)的内部电压误差放大器接成同相放大器形式，com信号则接到其对应的同相端引脚。

注意左边的地为输出电压地，右边的地为芯片供电电压地，两者之间用光耦隔离。

图1所示接法的工作原理如下：当输出电压升高时，TL431的1脚(相当于电压误差放大器的反向输入端)电压上升，3脚(相当于电压误差放大器的输出脚)电压下降，光耦TLP521的原边电流If增大，光耦的另一端输出电流Ic增大，电阻R4上的电压降增大，com引脚电压下降，占空比减小，输出电压减小；反之，当输出电压降低时，调节过程类似。

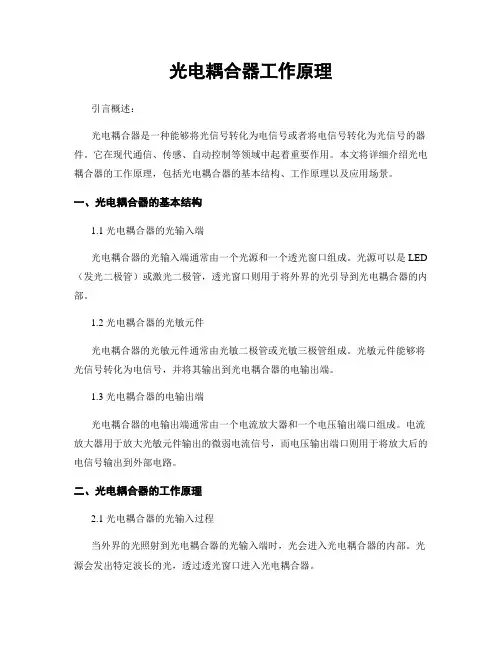

光电耦合器工作原理引言概述：光电耦合器是一种能够将光信号转化为电信号或者将电信号转化为光信号的器件。

它在现代通信、传感、自动控制等领域中起着重要作用。

本文将详细介绍光电耦合器的工作原理，包括光电耦合器的基本结构、工作原理以及应用场景。

一、光电耦合器的基本结构1.1 光电耦合器的光输入端光电耦合器的光输入端通常由一个光源和一个透光窗口组成。

光源可以是LED （发光二极管）或激光二极管，透光窗口则用于将外界的光引导到光电耦合器的内部。

1.2 光电耦合器的光敏元件光电耦合器的光敏元件通常由光敏二极管或光敏三极管组成。

光敏元件能够将光信号转化为电信号，并将其输出到光电耦合器的电输出端。

1.3 光电耦合器的电输出端光电耦合器的电输出端通常由一个电流放大器和一个电压输出端口组成。

电流放大器用于放大光敏元件输出的微弱电流信号，而电压输出端口则用于将放大后的电信号输出到外部电路。

二、光电耦合器的工作原理2.1 光电耦合器的光输入过程当外界的光照射到光电耦合器的光输入端时，光会进入光电耦合器的内部。

光源会发出特定波长的光，透过透光窗口进入光电耦合器。

2.2 光电耦合器的光电转换过程光敏元件是光电耦合器的核心部件，它能够将光信号转化为电信号。

当光照射到光敏元件上时，光子会激发光敏元件内部的电子，使其跃迁到导带。

这个过程会产生一个光电流，光电流的大小与入射光的强度成正比。

2.3 光电耦合器的电输出过程光电耦合器的电输出端会将光敏元件输出的微弱电流信号放大，并将其转化为电压信号。

电流放大器会将光敏元件输出的电流信号放大到适合外部电路处理的范围，然后通过电压输出端口输出。

三、光电耦合器的应用场景3.1 通信领域光电耦合器在通信领域中广泛应用，用于光纤通信、光纤传感、光网络等方面。

它能够将光信号转化为电信号，实现光与电的互相转换，提高通信速度和传输质量。

3.2 传感领域光电耦合器在传感领域中也有重要应用。

例如，在光电传感器中，光电耦合器能够将光信号转化为电信号，实现对环境光强度的测量和控制。

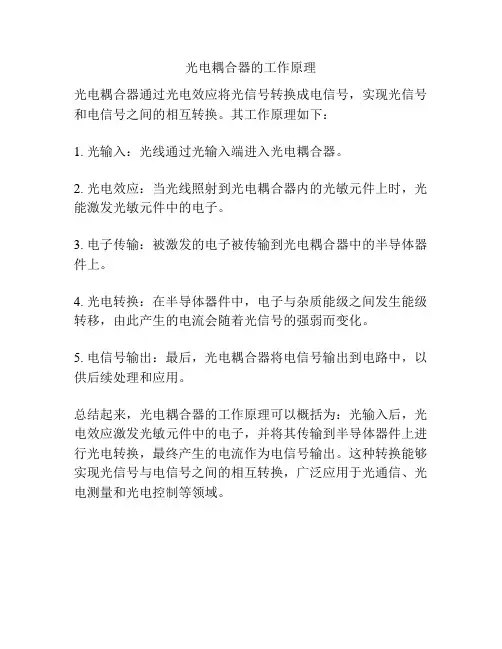

光电耦合器的工作原理
光电耦合器通过光电效应将光信号转换成电信号，实现光信号和电信号之间的相互转换。

其工作原理如下：
1. 光输入：光线通过光输入端进入光电耦合器。

2. 光电效应：当光线照射到光电耦合器内的光敏元件上时，光能激发光敏元件中的电子。

3. 电子传输：被激发的电子被传输到光电耦合器中的半导体器件上。

4. 光电转换：在半导体器件中，电子与杂质能级之间发生能级转移，由此产生的电流会随着光信号的强弱而变化。

5. 电信号输出：最后，光电耦合器将电信号输出到电路中，以供后续处理和应用。

总结起来，光电耦合器的工作原理可以概括为：光输入后，光电效应激发光敏元件中的电子，并将其传输到半导体器件上进行光电转换，最终产生的电流作为电信号输出。

这种转换能够实现光信号与电信号之间的相互转换，广泛应用于光通信、光电测量和光电控制等领域。

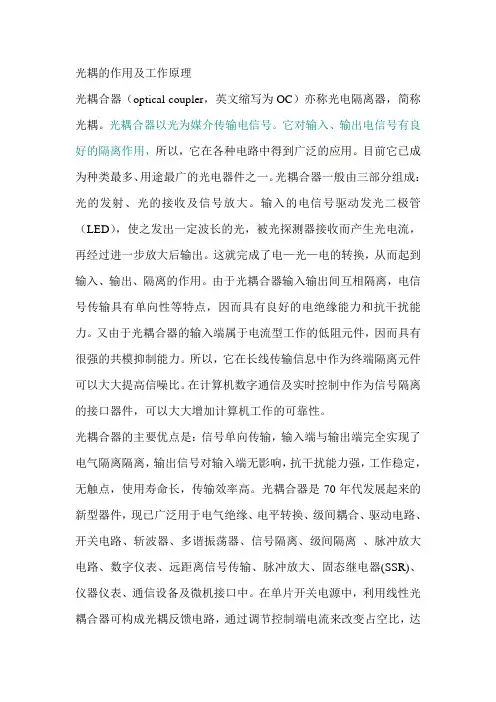

光耦的作用及工作原理光耦合器（optical coupler，英文缩写为OC）亦称光电隔离器，简称光耦。

光耦合器以光为媒介传输电信号。

它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。

目前它已成为种类最多、用途最广的光电器件之一。

光耦合器一般由三部分组成：光的发射、光的接收及信号放大。

输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。

这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。

由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。

又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。

所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。

在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大增加计算机工作的可靠性。

光耦合器的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高。

光耦合器是70年代发展起来的新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。

在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。

学习笔记：光耦的主要作用就是隔离作用，如信号隔离或光电的隔离。

隔离能起到保护的作用，如一边是微处理器控制电路，另一边是高电压执行端，如市电启动的电机，电灯等等，就可以用光耦隔离开。

当两个不同型号的光耦只有负载电流不同时，可以用大负载电流的光耦代替小负载电流的光耦。

以六脚光耦TLP641J为例，说明其原理。

一个光控晶闸管（photo-thyristor）耦合（couple to）一个砷化镓（gallium arsenide）红外发光二极管（diode）组成。

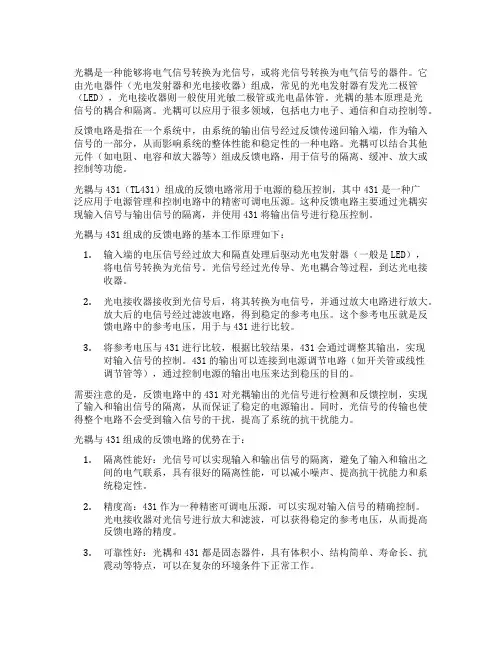

光耦是一种能够将电气信号转换为光信号，或将光信号转换为电气信号的器件。

它由光电器件（光电发射器和光电接收器）组成，常见的光电发射器有发光二极管（LED），光电接收器则一般使用光敏二极管或光电晶体管。

光耦的基本原理是光信号的耦合和隔离。

光耦可以应用于很多领域，包括电力电子、通信和自动控制等。

反馈电路是指在一个系统中，由系统的输出信号经过反馈传递回输入端，作为输入信号的一部分，从而影响系统的整体性能和稳定性的一种电路。

光耦可以结合其他元件（如电阻、电容和放大器等）组成反馈电路，用于信号的隔离、缓冲、放大或控制等功能。

光耦与431（TL431）组成的反馈电路常用于电源的稳压控制，其中431是一种广泛应用于电源管理和控制电路中的精密可调电压源。

这种反馈电路主要通过光耦实现输入信号与输出信号的隔离，并使用431将输出信号进行稳压控制。

光耦与431组成的反馈电路的基本工作原理如下：1.输入端的电压信号经过放大和隔直处理后驱动光电发射器（一般是LED），将电信号转换为光信号。

光信号经过光传导、光电耦合等过程，到达光电接收器。

2.光电接收器接收到光信号后，将其转换为电信号，并通过放大电路进行放大。

放大后的电信号经过滤波电路，得到稳定的参考电压。

这个参考电压就是反馈电路中的参考电压，用于与431进行比较。

3.将参考电压与431进行比较，根据比较结果，431会通过调整其输出，实现对输入信号的控制。

431的输出可以连接到电源调节电路（如开关管或线性调节管等），通过控制电源的输出电压来达到稳压的目的。

需要注意的是，反馈电路中的431对光耦输出的光信号进行检测和反馈控制，实现了输入和输出信号的隔离，从而保证了稳定的电源输出。

同时，光信号的传输也使得整个电路不会受到输入信号的干扰，提高了系统的抗干扰能力。

光耦与431组成的反馈电路的优势在于：1.隔离性能好：光信号可以实现输入和输出信号的隔离，避免了输入和输出之间的电气联系，具有很好的隔离性能，可以减小噪声、提高抗干扰能力和系统稳定性。

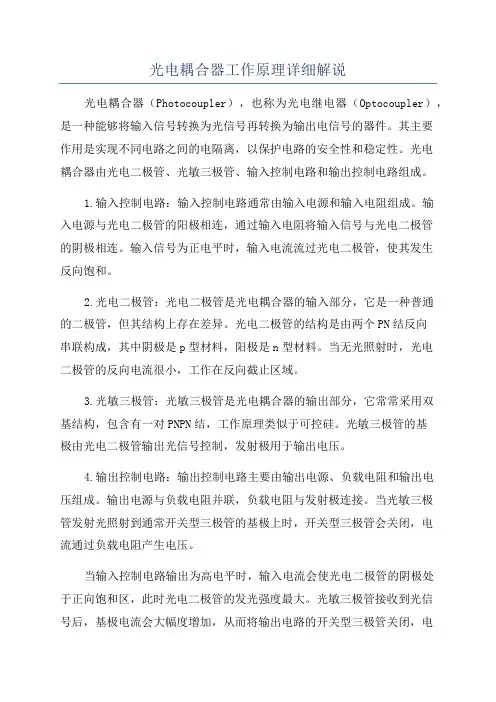

光电耦合器工作原理详细解说光电耦合器（Photocoupler），也称为光电继电器（Optocoupler），是一种能够将输入信号转换为光信号再转换为输出电信号的器件。

其主要作用是实现不同电路之间的电隔离，以保护电路的安全性和稳定性。

光电耦合器由光电二极管、光敏三极管、输入控制电路和输出控制电路组成。

1.输入控制电路：输入控制电路通常由输入电源和输入电阻组成。

输入电源与光电二极管的阳极相连，通过输入电阻将输入信号与光电二极管的阴极相连。

输入信号为正电平时，输入电流流过光电二极管，使其发生反向饱和。

2.光电二极管：光电二极管是光电耦合器的输入部分，它是一种普通的二极管，但其结构上存在差异。

光电二极管的结构是由两个PN结反向串联构成，其中阴极是p型材料，阳极是n型材料。

当无光照射时，光电二极管的反向电流很小，工作在反向截止区域。

3.光敏三极管：光敏三极管是光电耦合器的输出部分，它常常采用双基结构，包含有一对PNPN结，工作原理类似于可控硅。

光敏三极管的基极由光电二极管输出光信号控制，发射极用于输出电压。

4.输出控制电路：输出控制电路主要由输出电源、负载电阻和输出电压组成。

输出电源与负载电阻并联，负载电阻与发射极连接。

当光敏三极管发射光照射到通常开关型三极管的基极上时，开关型三极管会关闭，电流通过负载电阻产生电压。

当输入控制电路输出为高电平时，输入电流会使光电二极管的阴极处于正向饱和区，此时光电二极管的发光强度最大。

光敏三极管接收到光信号后，基极电流会大幅度增加，从而将输出电路的开关型三极管关闭，电流流过负载电阻产生相应的电压输出。

当输入控制电路输出为低电平时，光电二极管不发出光，光敏三极管的基极电流减小，将导致输出电路中的开关型三极管打开，负载电阻上的电压为0。

总结来说，光电耦合器通过光电二极管将输入电信号转换为光信号，再通过光敏三极管控制输出电路。

这样可以实现输入电路与输出电路之间的电隔离，提高电路稳定性和安全性。

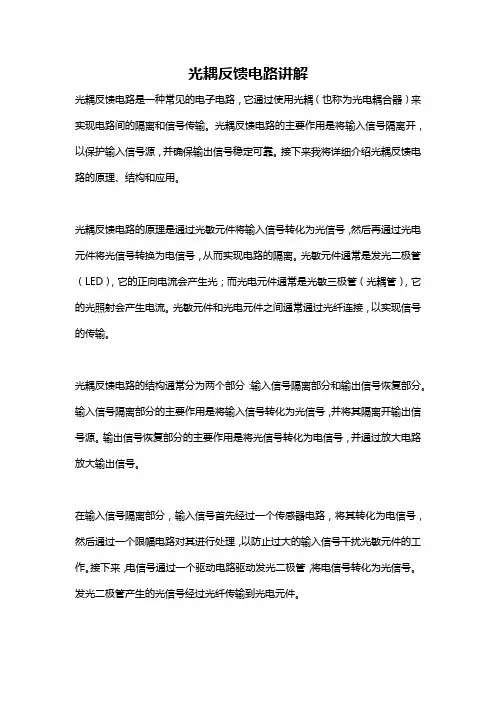

光耦反馈电路讲解光耦反馈电路是一种常见的电子电路，它通过使用光耦（也称为光电耦合器）来实现电路间的隔离和信号传输。

光耦反馈电路的主要作用是将输入信号隔离开，以保护输入信号源，并确保输出信号稳定可靠。

接下来我将详细介绍光耦反馈电路的原理、结构和应用。

光耦反馈电路的原理是通过光敏元件将输入信号转化为光信号，然后再通过光电元件将光信号转换为电信号，从而实现电路的隔离。

光敏元件通常是发光二极管（LED），它的正向电流会产生光；而光电元件通常是光敏三极管（光耦管），它的光照射会产生电流。

光敏元件和光电元件之间通常通过光纤连接，以实现信号的传输。

光耦反馈电路的结构通常分为两个部分：输入信号隔离部分和输出信号恢复部分。

输入信号隔离部分的主要作用是将输入信号转化为光信号，并将其隔离开输出信号源。

输出信号恢复部分的主要作用是将光信号转化为电信号，并通过放大电路放大输出信号。

在输入信号隔离部分，输入信号首先经过一个传感器电路，将其转化为电信号，然后通过一个限幅电路对其进行处理，以防止过大的输入信号干扰光敏元件的工作。

接下来，电信号通过一个驱动电路驱动发光二极管，将电信号转化为光信号。

发光二极管产生的光信号经过光纤传输到光电元件。

在输出信号恢复部分，光电元件接收到光信号后，将其转化为电信号。

光电元件通常包括光敏三极管和放大电路。

光敏三极管通过光照射产生电流信号，然后通过放大电路对电流信号进行放大，并通过一个滤波电路对信号进行滤波，以去除干扰和噪声。

光耦反馈电路主要的应用领域是电子设备和电源供应。

在一些需要使用高电压或高电流的设备中，为了保护输入信号源，通常会使用光耦反馈电路来进行信号隔离。

光耦反馈电路可以防止输入信号源被损坏，同时也可以确保输出信号的稳定可靠。

在电源供应中，光耦反馈电路常用于在输入和输出之间建立一道隔离屏障，以防止电源反馈到输入端，从而保护使用者的安全。

总结起来，光耦反馈电路通过光敏元件和光电元件之间的光信号传输，实现了输入信号与输出信号的隔离。

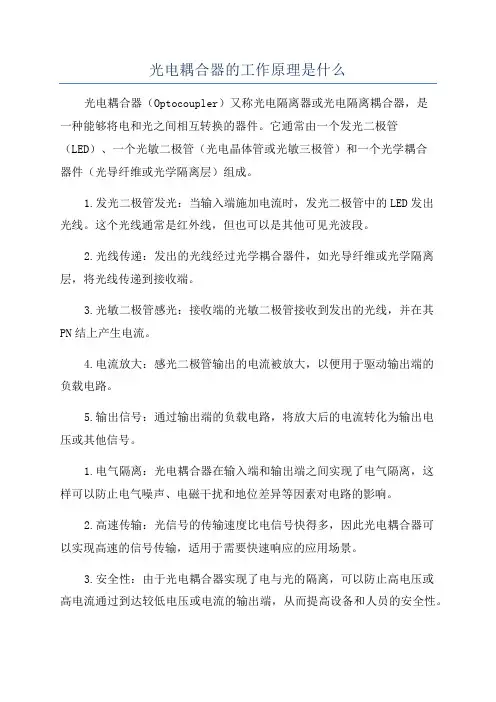

光电耦合器的工作原理是什么光电耦合器（Optocoupler）又称光电隔离器或光电隔离耦合器，是一种能够将电和光之间相互转换的器件。

它通常由一个发光二极管（LED）、一个光敏二极管（光电晶体管或光敏三极管）和一个光学耦合器件（光导纤维或光学隔离层）组成。

1.发光二极管发光：当输入端施加电流时，发光二极管中的LED发出光线。

这个光线通常是红外线，但也可以是其他可见光波段。

2.光线传递：发出的光线经过光学耦合器件，如光导纤维或光学隔离层，将光线传递到接收端。

3.光敏二极管感光：接收端的光敏二极管接收到发出的光线，并在其PN结上产生电流。

4.电流放大：感光二极管输出的电流被放大，以便用于驱动输出端的负载电路。

5.输出信号：通过输出端的负载电路，将放大后的电流转化为输出电压或其他信号。

1.电气隔离：光电耦合器在输入端和输出端之间实现了电气隔离，这样可以防止电气噪声、电磁干扰和地位差异等因素对电路的影响。

2.高速传输：光信号的传输速度比电信号快得多，因此光电耦合器可以实现高速的信号传输，适用于需要快速响应的应用场景。

3.安全性：由于光电耦合器实现了电与光的隔离，可以防止高电压或高电流通过到达较低电压或电流的输出端，从而提高设备和人员的安全性。

4.小尺寸：光电耦合器通常比传统的电气隔离器件小巧轻便，适用于对尺寸有限制的应用场景。

光电耦合器在实际应用中具有广泛的用途，例如在工业自动化控制系统中用于隔离输入和输出信号、在医疗设备中用于隔离高压和低压电路、在电源供电中用于隔离输入和输出端等。

总之，光电耦合器通过光线传递实现了电与光之间的隔离与耦合，为电路提供了高速传输、电气隔离和安全性保证的解决方案。

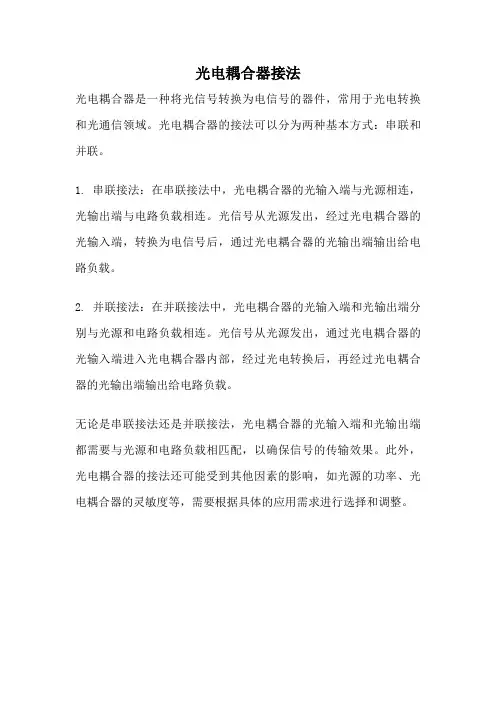

光电耦合器接法
光电耦合器是一种将光信号转换为电信号的器件，常用于光电转换和光通信领域。

光电耦合器的接法可以分为两种基本方式：串联和并联。

1. 串联接法：在串联接法中，光电耦合器的光输入端与光源相连，光输出端与电路负载相连。

光信号从光源发出，经过光电耦合器的光输入端，转换为电信号后，通过光电耦合器的光输出端输出给电路负载。

2. 并联接法：在并联接法中，光电耦合器的光输入端和光输出端分别与光源和电路负载相连。

光信号从光源发出，通过光电耦合器的光输入端进入光电耦合器内部，经过光电转换后，再经过光电耦合器的光输出端输出给电路负载。

无论是串联接法还是并联接法，光电耦合器的光输入端和光输出端都需要与光源和电路负载相匹配，以确保信号的传输效果。

此外，光电耦合器的接法还可能受到其他因素的影响，如光源的功率、光电耦合器的灵敏度等，需要根据具体的应用需求进行选择和调整。

光耦的原理及使用方法光耦，又称光电耦合器，是一种将光信号转换为电信号的器件。

其主要由发光二极管和光敏三极管（光探测器）组成，通过光的作用来实现输入和输出电信号的隔离，常用于电气设备之间的隔离和信号传输。

原理光耦的工作原理基于光电效应和PN结的导电性质。

当发光二极管受到电流激励时，会发出光信号，经过隔离区域后，光信号照射到光敏三极管上，使其产生电流输出。

这种通过光信号来控制输出电信号的方式，实现了输入和输出电路的隔离，有效地阻止了信号的干扰、噪声和反馈。

使用方法1. 连接方式光耦一般有4个引脚，分别为发光二极管的阴极、发光二极管的阳极、光敏三极管的集电极和光敏三极管的发射极。

在使用时，需要根据电路的要求正确连接这4个引脚，并注意避免接错引脚，避免损坏器件。

2. 输入电流和输出电流发光二极管的工作电流和光敏三极管的输出电流是使用光耦时需要考虑的重要参数。

合理选择工作电流，可以使发光二极管正常发光，保证光电转换的有效性；而输出电流则直接影响光敏三极管的输出信号强度，需要根据实际需求选择相应的光敏三极管。

3. 工作环境光耦对工作环境的要求相对较高，因为光信号的传输受到环境光线和杂散光线的影响。

在使用光耦时，需要尽量避免直射太阳光和其他强光源的直接照射，以确保光信号的稳定传输和输出。

4. 应用领域光耦广泛用于电气设备中的隔离、传输和控制领域，例如在继电器控制、电压测量、开关控制等方面有着重要的应用。

其隔离和安全性能使其成为电子电路中不可或缺的重要组件之一。

结语光耦作为一种光电耦合器件，通过光的作用实现电信号的隔离传输，为电子电路的设计和应用提供了便利。

掌握光耦的工作原理及使用方法，能够更好地应用于实际工程中，实现信号的有效传输和隔离，提升电路的稳定性和安全性。

光耦的工作原理及应用方法1. 光耦的工作原理光耦是一种利用光电效应实现光电转换的器件。

它主要由发光二极管（LED）和光敏三极管（光敏二极管或者光电晶体管）组成。

发光二极管发出的光线照射在光敏三极管上，通过光电效应，产生电流信号输出。

光耦的工作原理可以简单概括为以下几个步骤：1.发光二极管发光：当电流通过发光二极管时，它会发出可见光或红外光。

2.光线照射：发光二极管发出的光线照射在光敏三极管的光敏区域。

3.光电效应：光线的照射会导致光敏三极管中的电子与空穴对的生成。

4.电流输出：光敏三极管中的电子与空穴对的生成会产生电流信号，从而实现光电转换。

2. 光耦的应用方法光耦作为一种重要的光电转换器件，具有广泛的应用领域。

以下列举了一些常见的光耦应用方法：2.1. 电气隔离由于光耦的工作原理基于光电效应，它可以实现输入与输出之间的电气隔离。

这种隔离可以避免高电压或高频电路对低电压或低频电路的干扰。

因此，光耦广泛应用在电力系统、工业自动化等领域，实现信号的隔离与传输。

2.2. 开关控制光耦常用于开关电路中，实现输入信号的控制与输出信号的切换。

当输入信号达到一定的条件时，光耦会使输出信号发生变化。

光耦的开关控制应用广泛，例如在电力系统中，可以用于保护装置的控制、模拟开关的控制等。

2.3. 脉冲调制与解调光耦还可以进行脉冲信号的调制与解调。

在发送端，光耦利用输入的脉冲信号，调制成光信号进行传输。

在接收端，光耦将光信号转换为相应的脉冲信号。

这种应用方法广泛应用于通信领域，例如光纤通信系统中的光调制器与光解调器。

2.4. 光耦继电器光耦继电器是一种集成了光耦与继电器功能的器件。

它可以实现输入信号的控制与输出信号的切换，同时具有电气隔离的特性。

光耦继电器广泛应用于工业自动化、通信设备等领域，用于实现信号的隔离与放大。

2.5. 光电耦合器光电耦合器是一种集成了光耦与功率放大器的器件。

它可以实现输入信号的放大、电气隔离与输出信号的控制。

光电耦合器工作原理详细解说光电耦合器件简介光电偶合器件（简称光耦）是把发光器件（如发光二极体）和光敏器件（如光敏三极管）组装在一起，通过光线实现耦合构成电—光和光—电的转换器件。

光电耦合器分为很多种类，图1所示为常用的三极管型光电耦合器原理图。

当电信号送入光电耦合器的输入端时，发光二极体通过电流而发光，光敏元件受到光照后产生电流，CE 导通；当输入端无信号，发光二极体不亮，光敏三极管截止，CE不通。

对于数位量，当输入为低电平“0”时，光敏三极管截止，输出为高电平“1”；当输入为高电平“1”时，光敏三极管饱和导通，输出为低电平“ 0”。

若基极有引出线则可满足温度补偿、检测调制要求。

这种光耦合器性能较好，价格便宜，因而应用广泛。

图一最常用的光电耦合器之内部结构图三极管接收型 4脚封装图二光电耦合器之内部结构图三极管接收型 6脚封装图三光电耦合器之内部结构图双发光二极管输入三极管接收型 4脚封装图四光电耦合器之内部结构图可控硅接收型 6脚封装图五光电耦合器之内部结构图双二极管接收型 6脚封装光电耦合器之所以在传输信号的同时能有效地抑制尖脉冲和各种杂讯干扰，使通道上的信号杂讯比大为提高，主要有以下几方面的原因：（1）光电耦合器的输入阻抗很小，只有几百欧姆，而干扰源的阻抗较大，通常为105～106Ω。

据分压原理可知，即使干扰电压的幅度较大，但馈送到光电耦合器输入端的杂讯电压会很小，只能形成很微弱的电流，由于没有足够的能量而不能使二极体发光，从而被抑制掉了。

（2）光电耦合器的输入回路与输出回路之间没有电气联系，也没有共地；之间的分布电容极小，而绝缘电阻又很大，因此回路一边的各种干扰杂讯都很难通过光电耦合器馈送到另一边去，避免了共阻抗耦合的干扰信号的产生。

（3）光电耦合器可起到很好的安全保障作用，即使当外部设备出现故障，甚至输入信号线短接时，也不会损坏仪表。

因为光耦合器件的输入回路和输出回路之间可以承受几千伏的高压。

光耦的作用及工作原理
光耦是一种电子元件，由一个发光二极管（LED）和一个光敏二极管（光电晶体管或光敏三极管）组成。

它可以实现电气信号与光信号的隔离和传递，起到隔离与匹配不同电路之间的作用。

光耦的工作原理如下：当输入端的电流通过LED，LED会发光。

光线照射到光敏二极管上，激发光敏二极管内部的电子，使其产生电流。

这个电流可以作为输出信号，在输出端被连接到其他电路中。

因此，光耦实现了输入端和输出端的电气信号隔离，通过光信号传递信息。

光耦的应用广泛，常见的应用包括：
1. 隔离输入输出信号：光耦允许输入和输出电路之间的信号隔离，其中输入端可能是高电压、高电流或其他不同电压电流的信号，而输出端需要匹配其他电路的电压电流要求。

2. 噪音抑制：光耦可以减少输入信号的干扰和噪音对输出信号的影响，提高信号质量。

3. 电气隔离：光耦可以提供电气隔离，保护电路中的关键元件免受高电压或高电流的影响，防止漏电等安全问题。

4. 调节电平与匹配阻抗：光耦可以调整输入输出信号的电平和匹配阻抗，使得信号能够在不同电路之间进行有效传输和匹配。

总之，光耦通过LED和光敏二极管之间的光信号传递，起到
隔离和匹配不同电路之间的作用。

它的工作原理简单而有效，应用广泛。

开关电源光耦反馈原理
开关电源光耦反馈原理是通过光耦结构实现电源开关控制回路的反馈控制。

在开关电源中，开关管负责实现输入电源的开关控制，通过对开关管的驱动控制，可以实现电源输出的稳定性和保护功能。

光耦是一种将输入和输出电路隔离的器件，它由发光二极管和光敏三极管组成。

在光采集端，发光二极管根据控制信号的输入情况，发出特定的光强度。

而在光发射端，则有光敏三极管检测和接收到的光信号，进而转化为电信号，用于反馈回路的控制。

在开关电源中，光耦通常被用于反馈控制回路的隔离和保护功能，其工作原理可以简单描述如下：
1. 控制信号输入：控制信号传递给发光二极管，通过改变二极管的电流或电压，从而实现光强度的调节。

2. 光信号传输：发光二极管发射的光束经过隔离介质（如空气或透明塑料）传输到光敏三极管的接收端。

3. 光-电转换：光敏三极管接收到光信号后，会产生相应的电流或电压，将光信号转化为电信号。

4. 反馈控制：光敏三极管输出的电信号用于反馈回路的控制，通过与输入信号进行比较、调整，从而实现对开关管的驱动控制。

通过光耦反馈控制，开关电源可以实现对输出电压、电流、功率等参数的精确控制和保护，提高了电源的稳定性和可靠性。

此外，光耦的隔离功能还可以减少输入和输出电路之间的相互影响和干扰，提高系统的抗干扰能力和安全性。

在一些实验室或高要求场合，为了实验人员的安全，一般将实验的输入电源采用1：1的工频变压器与市电进行隔离，这样一来，实验室实验人员无论碰到线路的哪一根线都不会有触电的危险，因为隔离电源与大地是没有连接的。

在工业控制设备中，有时候要求两个系统之间的电源地线隔离，如隔离地线噪声、隔离高共模电压等，采用带变压器的直流变换器，将两个电源之间隔开，使他们相互独立。

在一般的隔离电源中，光耦隔离反馈是一种简单、低成本的方式。

但对于光耦反馈的各种连接方式及其区别，目前尚未见到比较深入的研究。

而且在很多场合下，由于对光耦的工作原理理解不够深入，光耦接法混乱，往往导致电路不能正常工作。

本研究将详细分析光耦工作原理，并针对光耦反馈的几种典型接法加以对比研究。

1 常见的几种连接方式及其工作原理光电耦合器具有体积小、使用寿命长、工作温度范围宽、抗干扰性能强。

无触点且输入与输出在电气上完全隔离等特点，因而在各种电子设备上得到广泛的应用。

光电耦合器可用于隔离电路、负载接口及各种家用电器等电路中。

常用于反馈的光耦型号有TLP521、PC817等。

这里以TLP521为例，介绍这类光耦的特性。

TLP521的原边相当于一个发光二极管，原边电流If越大，光强越强，副边三极管的电流Ic越大。

副边三极管电流Ic与原边二极管电流If的比值称为光耦的电流放大系数，该系数随温度变化而变化，且受温度影响较大。

通常选择TL431结合TLP521进行反馈。

这时，TL431的工作原理相当于一个内部基准为2.5 V的电压误差放大器，所以在其1脚与3脚之间，要接补偿网络。

常见的光耦反馈第1种接法，如图1所示。

注意左边的地为输出电压地，右边的地为芯片供电电压地，两者之间用光耦隔离。

图1所示接法的工作原理如下：当输出电压升高时，TL431的1脚（相当于电压误差放大器的反向输入端）电压上升，3脚电压下降，光耦TLP521的原边电流If增大，光耦的另一端输出电流Ic增大，电阻R4上的电压降增大，com 引脚电压下降，占空比减小，输出电压减小；反之，当输出电压降低时，调节过程类似。

光耦反馈原理
光耦反馈是一种基于光学传输的反馈原理。

它通过光电转换和电光转换的相互作用，将输入信号通过光波传输到接收端，再将光信号转换为电信号，并与输出信号进行比较，从而实现反馈控制。

光耦反馈的基本原理是利用光敏元件和发光元件之间的光耦合效应。

光敏元件通常是光电二极管或者光敏晶体管，它能够将光信号转换为电信号。

而发光元件通常是发光二极管或者激光器，在输入信号达到一定阈值时发出光信号。

具体实现光耦反馈的方法有几种。

其中一种常见的方法是将光敏元件和发光元件分别安装在相互隔离的区域。

输入信号经过预处理后，通过电路将电信号转换为光信号，然后通过光纤或者其他光学传输媒介将光信号传输到接收端。

在接收端，光信号转换为电信号，并通过反馈电路与输出信号进行比较，从而调节输出信号的稳定性和准确性。

光耦反馈具有很多优点。

首先，光信号在传输过程中几乎不受电磁干扰，因此能够保持较高的信号质量和稳定性。

其次，光耦反馈系统可以实现长距离信号传输，适用于大型系统或远距离传输的场景。

此外，由于光信号的传输速度远快于电信号，光耦反馈系统响应速度也会有所提高。

总的来说，光耦反馈利用光学传输的特性实现了输入信号的反馈控制，具有高可靠性、高稳定性和快速响应的优点。

它在工业自动化控制、通信系统和仪器设备等领域有广泛的应用。

光耦反馈电路工作原理
光耦反馈电路是一种常用的电路，用于实现初级和次级之间的隔离，同时提供反馈信号来控制初级电流的大小。

该电路通常由光耦、电阻、电容和二极管等元件组成。

工作原理：当电路启动时，初级电流开始流过电路，同时光耦内部的光线会被点亮。

此时，光耦的光电二极管会感受到光线的亮度，从而产生电流，该电流经电阻和电容滤波后，反馈到初级电路中，从而控制了初级电路中的电流大小。

光耦反馈电路的优点在于可以实现初级和次级之间的隔离，从而避免了电击和电气安全问题。

同时，该电路还可以提供稳定的反馈信号，以便控制系统的执行效率。

需要注意的是，在实际使用中，光耦反馈电路的元件参数需要认真选择，以确保电路的稳定性和可靠性。

同时，为了避免电路的噪声干扰，需要在电路中加入滤波器等元件。
