A型防尘密封圈沟槽

本标准适用于安装在往复运动液压缸活塞杆导向套上起防尘和密封作用的橡胶防尘密封圈（以下简称防尘圈）。

1型式与尺寸
本标准规定的防尘圈按其结构和用途分三种基本类型。

A 型防尘圈，是一种单唇无骨架橡胶密封圈，适于在A 型密封结构型式内安装，起防尘作用，如图1所示，尺寸和公差应符合表1的规定。

B 型防尘圈，是一种单唇带骨架橡胶密封圈，适于在B 型密封结构型式内安装，起防尘作用，如图2所示，尺寸和公差应符合表2的规定。

C 型防尘圈，是一种双唇橡胶密封圈，适于在C 型密封结构型式内安装，起防尘和辅助密封作用，如图3所示，尺寸和公差应符合表3的规定。

中国第一重型机械集团公司标准
橡胶防尘密封圈
根据GB/T 10708.3-2000
图1A 型密封结构型式及A 型防尘圈
图2B 型密封结构型式及B 型防尘圈
1
后退
返回分目录返回总目录
图3C 型密封结构型式及C
型防尘圈
表1A 型防尘圈的尺寸及公差
活塞杆直径d=100mm，密封沟槽外径D=115mm，A型密封沟槽轴向长度L1=9.5mm的A型防尘圈的标记为：
防尘圈FA100×115×9.5GB/T10708.3-2000。

派克汉尼汾公司版权所有未经许可不能摘录，翻印。

保留修改权利2021年6月警告销售条件本样本中产品和/或系统或相关产品出现故障，选型不当或使用不当，均可能导致人身伤亡和财产损失。

本文档以及由派克·汉尼汾公司及其子公司和授权经销商提供的其他资料，为具有技术知识的用户提供进一步研究所需的产品和/或系统选项。

重要的是，用户必须对您的应用进行全面的分析，并对当前产品样本中与产品或系统相关的资料进行评估。

由于工作条件以及产品或系统的多样性，用户必须自行分析和测试，并独自承担一切后果，包括:产品和系统的最终选型以及确保满足应用的所有性能、安全和警告等方面的要求。

派克·汉尼汾及其子公司可能会随时对本样本中的产品，包括但不限于:产品的特性、产品的规格、产品的结构、产品的有效性以及产品的价格作出变更而不另行通知.本样本中的所有产品均由派克·汉尼汾公司及其子公司和援权经销商销售。

与派克签订的任何销售合同均按照派克标准条件和销售条件中规定的条款执行(提供复印件备索)。

本公司的密封件，只能在本公司的文件资料述及的应用参数范围与接触介质、压力、温度和存放时间相一致的情况下才能使用。

在规定的应用参数范围外使用以及错误选用不同的材料都可能导致密封件寿命的缩短以及设备的损坏，甚至更严重的后果(如生命安全，环境污染等)。

样本中所列出的工作压力、温度范围、运动速度是极限值，它们之间相互关联、相互影响；在极端的工况下，建议不要同时把各个参数都同时用到极限值。

对于特殊的要求（压力、温度、速度、介质等），请联系派克汉尼汾公司以咨询合适的密封结构、材料、配置、安装建议等。

由于诸多工作参数会影响到流体传动系统及密封元件，这些设备的制造商必须在实际工作条件下测试、验证并批准密封系统的功能与可靠性。

此外，对于不断出现的新的介质（液压油、润滑脂、清洗剂等)，用户特别注意它们与目前所用的密封件弹性体材料的兼容性。

我们建议用户在大批量应用之前，在厂内或现场先做密封材料的兼容性能测试，作为密封产品与系统供应商，我们建议用户遵循我们的这些建议。

O型圈一、O型圈自身优点：1）O型圈重量较轻，所占用空间较小，可适用于大范围压力、温度和间隙场合；2）O型圈适合多种不同的密封介质；3）O型圈易于维修，不易损伤；4）O型圈功能失效一般是渐进的，并且易于发现和识别；5）O型圈具有高耐磨性，O型圈密封面磨损后具有自动弹性补偿功能；6）O型圈使用寿命较长，在正确使用条件下，可达到O型圈材料的老化期；7）O型圈适合多种密封形式，O型圈可用于旋转运动、轴向往复运动或组合运动。

二、如何合理设计O型圈沟槽尺寸沟槽中的O型圈在介质压力驱使下会发生变形，O型圈边缘部分会流入间隙位置达到O型圈密封功能。

O型圈受到的压力越大，致使O型圈变形越大，则O型圈将获得更好的密封效果。

在O型圈受到的压力超出其承受极限时，则O型圈会被挤入到间隙中，造成O型圈密封失效。

为此O型圈沟槽设计时，必须合理搭配O型圈硬度、工作压力和间隙公差之间关系。

并且在O 型`圈沟槽设计时，应使O型圈沟槽间隙尽可能小。

实际作业中，不可避免地会遇到O型圈沟槽间隙较大，为避免O型圈被挤入到间隙中，应考虑选用抗挤出能力强和尺寸稳定性较好的材质做成O型圈，如聚氨酯材料O型圈。

O型圈硬度、工作压力、间隙公差之关系三、O型圈使用与O型圈保管-注意事项1）O型圈一般不可重复使用；2）O型圈装入沟槽中时，注意不要将O型圈发生扭曲；3）O型圈安装时，可考虑在沟槽及O型圈上涂上密封介质；4）O型圈在不使用的情况下尽量不要打开O型圈原包装，以免O型圈上附着有灰尘或混入异物可能造成O型圈损伤；5）O型圈应尽量避免阳光直射或放置在锅炉等高温热源附近以免促使O型圈老化；6）O型圈应避免捆扎挂在针或金属线上以免O型圈变形及唇口端损伤；7）需要特别说明的是：O型圈在保管时偶尔会出现变色的情况，即O 型圈表面产生白粉，此种情况不会对O型圈的功能产生不良影响。

O型密封圈沟槽尺寸o型密封圈沟槽尺寸（单位：mm）截面直径w径向动态和静态仅限于轴向密封半径沟槽深度E1+0.06沟槽宽度沟槽深度E2+0.2沟槽宽度G+0.2无挡圈R有挡圈R G0+0.2挡圈G1+0.2挡圈G2+0.21.20 1.251.52 1.78 1.801.902.402.623.503.53 5.33 5.707.008.40 0.801.001.201.451.451.652.002.253.103.104.705.006.107.501.401.801.902.202.202.502.903.104.204.206.206.708.209.702.903.603.603.904.304.505.605.607.908.4010.7012.203.905.005.005.305.705.907.007.009.6010.1013.2014.700.651.851.001.201.201.401.701.902.702.704.304.605.806.901.401.802.102.402.402.503.203.604.804.807.107.709.5011.700.200.200.200.400.400.500.500.601.001.001.201.201.502.000.200.200.200.200.300.300.400.400.400.600.600.90如果需要有较大的膨胀，沟槽宽度可增大20%对不同种类固定密封或动密封应用场合，o型密封圈为设计者提供了一种既有效又经济的密封元件。

密封圈尺寸与沟槽尺寸对照表密封圈尺寸与沟槽尺寸对照表在工程设计和机械制造领域中，密封圈和沟槽是非常重要的元件，它们的尺寸对于确保设备正常运行和防止泄漏有着至关重要的作用。

了解密封圈尺寸与沟槽尺寸的对照表是至关重要的。

本文将从简单到深入的角度，全面评估并探讨密封圈尺寸与沟槽尺寸的对照表，并分享个人观点和理解。

一、密封圈尺寸与沟槽尺寸的基本概念密封圈是一种用于填补和封闭机械装置中两个配件之间的缝隙，以防止液体或气体泄漏的弹性零件。

而沟槽则是用于容纳密封圈的安装座，确保密封圈得以正确安装和运行。

密封圈尺寸与沟槽尺寸的匹配至关重要，它们直接影响着密封效果和密封件的使用寿命。

在选择密封圈和沟槽的尺寸时，需要考虑到工作压力、工作温度、介质类型和封闭环境等因素。

二、密封圈尺寸与沟槽尺寸对照表为了确保密封圈和沟槽的匹配度，通常会制定一份密封圈尺寸与沟槽尺寸对照表，以便工程师和设计人员在设计和选择密封件时能够快速准确地进行匹配。

该对照表一般包括密封圈的内径、外径、厚度和沟槽的尺寸等信息，以供参考。

三、个人观点和理解在实际工程应用中，密封圈尺寸与沟槽尺寸的匹配是一个复杂而又细致的工作。

除了对照表的基本信息外，还需要考虑到密封圈材料的选择、装配方式、挤压变形和接触应力等因素。

仅仅依靠对照表往往无法满足实际工程的需求，需要结合实际情况进行综合考虑和测试。

总结回顾密封圈尺寸与沟槽尺寸的对照表对于机械设计和制造具有重要意义，它是确保设备正常运行和防止泄漏的关键。

在实际应用中，需要综合考虑多种因素，才能做出合适的选择和设计。

希望本文对读者对密封圈尺寸与沟槽尺寸的对照表有所帮助。

在这篇文章中，我们对密封圈尺寸与沟槽尺寸的对照表进行了全面评估，并分享了个人观点和理解。

通过对照表的基本概念和实际应用的探讨，相信读者对该主题有了更深入的了解。

希望本文能够对工程设计和制造领域的从业人员有所帮助。

---以上内容仅供参考，若有不当之处，敬请谅解。

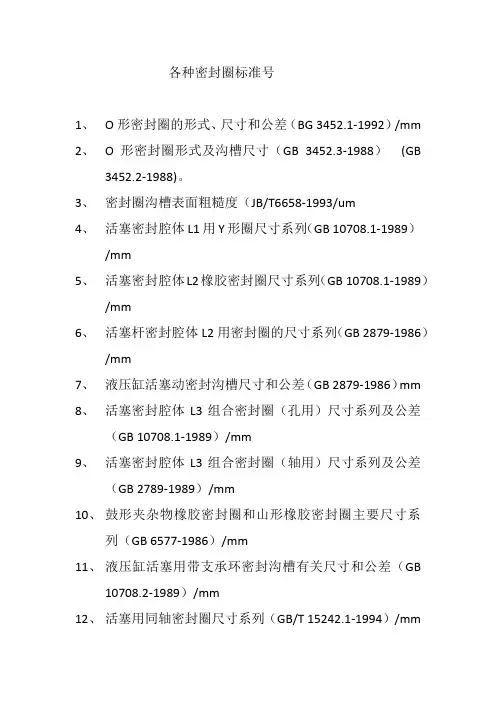

各种密封圈标准号
1、O形密封圈的形式、尺寸和公差（BG 3452.1-1992）/mm
2、O形密封圈形式及沟槽尺寸（GB 3452.3-1988）(GB
3452.2-1988)。

3、密封圈沟槽表面粗糙度（JB/T6658-1993/um
4、活塞密封腔体L1用Y形圈尺寸系列（GB 10708.1-1989）
/mm
5、活塞密封腔体L2橡胶密封圈尺寸系列（GB 10708.1-1989）
/mm
6、活塞杆密封腔体L2用密封圈的尺寸系列（GB 2879-1986）
/mm
7、液压缸活塞动密封沟槽尺寸和公差（GB 2879-1986）mm
8、活塞密封腔体L3组合密封圈（孔用）尺寸系列及公差
（GB 10708.1-1989）/mm
9、活塞密封腔体L3组合密封圈（轴用）尺寸系列及公差
（GB 2789-1989）/mm
10、鼓形夹杂物橡胶密封圈和山形橡胶密封圈主要尺寸系
列（GB 6577-1986）/mm
11、液压缸活塞用带支承环密封沟槽有关尺寸和公差（GB
10708.2-1989）/mm
12、活塞用同轴密封圈尺寸系列（GB/T 15242.1-1994）/mm
13、孔用同轴密封圈安装沟槽形式尺寸和公差（GB/T
15243.3-1994）/mm
14、防尘圈和毡密封圈A型密封形式的尺寸系列
（GB/10708.3-1989）/mm，B型密封形式的尺寸系列（GB/10708.3-1989）/mm，C型密封形式的尺寸系列（GB/10708.3-1989）/mm，
15、A、B、C型防尘圈沟槽尺寸和公差（GB 6578-1986。

a型密封圈规格型号
1. 直径：A型密封圈的直径通常以毫米（mm）为单位进行表示，常见的直径尺寸包括10mm、12mm、16mm、20mm、25mm 等。

直径的选择应根据具体的密封应用和安装空间来确定。

2. 线径：线径是指 A 型密封圈的横截面直径，也以毫米（mm）为单位。

常见的线径尺寸有 1.5mm、2mm、2.5mm、3mm、
3.5mm 等。

线径的大小会影响密封圈的密封性能和耐压能力。

3. 材料：A型密封圈通常采用橡胶材料制成，常见的材料包括丁腈橡胶（NBR）、氟橡胶（FKM）、硅橡胶（VMQ）等。

不同的材料具有不同的耐温、耐油、耐磨等性能，应根据工作环境和介质来选择合适的材料。

4. 硬度：硬度是指密封圈材料的硬度指标，通常用绍尔 A 硬度（Shore A）表示。

常见的硬度范围为 40 到 90，硬度的选择应考虑到密封的要求和使用条件。

5. 其他规格参数：除了上述基本规格型号外，A型密封圈还可能具有其他特定的规格参数，如截面形状、公差要求、颜色等。

这些参数可能因不同的应用和制造商而有所差异。

在选择 A 型密封圈规格型号时，应根据具体的密封要求和应用条件来确定合适的尺寸、材料和其他规格参数。

建议在选择之前参考相关的技术资料、产品手册或咨询专业的密封元件供应商，以确保选择到适合的 A 型密封圈规格型号。

以上内容仅供参考，具体规格型号可能因不同的应用和制造商而有所变化。

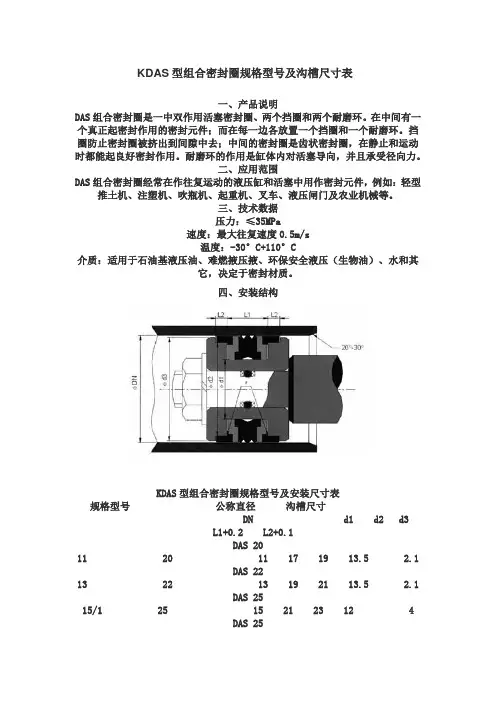

KDAS型组合密封圈规格型号及沟槽尺寸表一、产品说明DAS组合密封圈是一中双作用活塞密封圈、两个挡圈和两个耐磨环。

在中间有一个真正起密封作用的密封元件；而在每一边各放置一个挡圈和一个耐磨环。

挡圈防止密封圈被挤出到间隙中去；中间的密封圈是齿状密封圈，在静止和运动时都能起良好密封作用。

耐磨环的作用是缸体内对活塞导向，并且承受径向力。

二、应用范围DAS组合密封圈经常在作往复运动的液压缸和活塞中用作密封元件，例如：轻型推土机、注塑机、吹瓶机、起重机、叉车、液压闸门及农业机械等。

三、技术数据压力：≤35MPa速度：最大往复速度0.5m/s温度：-30°C+110°C介质：适用于石油基液压油、难燃掖压掖、环保安全液压（生物油）、水和其它，决定于密封材质。

四、安装结构KDAS型组合密封圈规格型号及安装尺寸表规格型号公称直径沟槽尺寸DN d1 d2 d3L1+0.2 L2+0.1DAS 2011 20 11 17 19 13.5 2.1DAS 2213 22 13 19 21 13.5 2.1DAS 2515/1 25 15 21 23 12 4DAS 2515/2 25 15 22 24 12.5 4 DAS 25 15 25 15 21.45 23.5 16.4 6.35DAS 2516 25 16 22 24 13.5 2.1DAS 2819 28 19 25 27 13.5 2.1DAS 3021 30 21 27 29 13.5 2.1DAS 3222/1 32 22 28 31 15.5 2.6DAS 3222 32 22 28.5 30.5 16.4 6.35DAS 3525/1 35 25 31 34 15.5 2.6DAS 3525 35 25 31.4 33.5 16.4 6.35DAS 4024 40 24 35.4 38.5 18.4 6.35DAS 4026 40 26 36 39 15.5 2.6DAS 4030/1 40 30 36 38 12.5 4DAS 4030/2 40 30 37 39 12.5 4DAS 4030 40 30 35.4 38.5 16.4 6.35DAS 4228 42 28 38 41 15.5 2.6DAS 4529 45 29 40.4 43.5 18.4 6.35DAS 4531 45 31 41 44 15.5 2.6DAS 4535 45 35 40.4 4350 16.4 6.35DAS 5034 50 34 45.4 48.5 18.4 6.35DAS 5034/1 50 34 46 49 20.5 3.1DAS 5539 55 39 50.36 53.5 20.56.35DAS 5539/1 55 39 51 54 18.4 3.1DAS 5640 56 40 52 55 20.5 3.1DAS 6044 60 44 55.4 58.5 18.4 6.35DAS 6044/1 60 44 56 59.5 20.5 3.1DAS 6347 63 47 58.4 61.5 18.4 6.35DAS 6347/2 63 47 58.4 61.5 19.4 6.35DAS 6347/1 63 47 59 62 20.5 3.1DAS 6549 65 49 61 64 20.5 3.1DAS 6550 65 50 60.4 63.5 18.4 6.35DAS 7050 70 50 64.2 68.3 22.4 6.35DAS 7054 70 54 66 69 20.5 3.1DAS 7555 75 55 69.2 73.3 22.4 6.35DAS 7559 75 59 71 74 20.5 3.1DAS 8060 80 60 74.15 78.3 22.46.35DAS 8062 80 62 76 79 22.5 3.6DAS 8565 85 65 79.15 83.3 22.4 6.35DAS 9070 90 70 84.15 88.3 22.4 6.35DAS 9072 90 72 86 89 22.5 3.6DAS 9575 95 75 89.15 93.03 22.46.35DAS 10075 100 75 93.15 98 22.4 6.35DAS 10082 100 82 96 99 22.5 3.6DAS 10580 105 80 98.1 103 22.4 6.35DAS 11085 110 85 103.1 108 22.4 6.35DAS 11092 110 92 106 109 22.5 3.6DAS 11590 115 90 108.1 113 22.4 6.35DAS 11597 115 97 111 114 22.5 3.6DAS 12095 120 95 113.1 118.1 22.4 6.35DAS 125100 125 100 118.1 123 25.4 6.35DAS 125103 125 103 121 124 26.5 5.1DAS 130105 130 105 122.6 127.5 25.4 9.5DAS 130105/1 130 105 123.1 128 25.4 6.35DAS 135110 135 110 127.6 132.5 25.4 9.5DAS 135110/1 135 110 128.1 133 25.4 6.35DAS 140115 140 115 132.5 137.5 25.4 9.5DAS 140115/1 140 115 133 138 25.4 6.35DAS 140118 140 118 136 139 26.5 5.1DAS 145120 145 120 137.6 142.5 25.4 9.5DAS 145120/1 145 120 138.3 142.95 25.4 6.35DAS 150125 150 125 142.6 147.5 25.4 9.5DAS 150125/1 150 125 143 148 25.4 6.35DAS 150128 150 128 146 149 26.5 5.1DAS 155130 155 130 147.6 152.5 25.4 9.5DAS 155130/1 155 130 148 153 25.4 6.35DAS 160130 160 130 153 157.5 25.4 6.35DAS 160130/1 160 130 152.6 157.5 25.4 9.5DAS 160135 160 135 152.6 157.5 25.4 9.5DAS 160138 160 138 156 159 26.5 5.1DAS 165140 165 140 157.6 162.5 25.4 9.5DAS 170145 170 145 161.7 167.1 25.4 12.7DAS 170148 170 148 166 169 26.5 5.1DAS 175150 175 150 166.7 172.1 25.4 12.7DAS 180150 180 150 172.95 177.87 35.4 6.35DAS 180155 180 155 171.7 177.1 25.4 12.7DAS 185160 185 160 176.7 182.1 26.5 12.7DAS 190165 190 165 181.7 187 25.4 12.7DAS 195170 195 170 186.7 192 25.4 12.7DAS 200175 200 175 191.6 197 25.4 12.7DAS 210185 210 185 201.6 207 25.4 12.7DAS 220190 220 190 212.7 217.9 35.4 6.35DAS 220195 220 195 211.6 217 25.4 12.7DAS 230205 230 205 221.6 227 25.4 12.7DAS 240215 240 215 231.6 237 25.4 12.7DAS 250220 250 220 242.9 247.85 35.4 6.35DAS 250225 250 225 241.6 247 25.4 12.7企业安全生产费用提取和使用管理办法（全文）关于印发《企业安全生产费用提取和使用管理办法》的通知财企〔2012〕16号各省、自治区、直辖市、计划单列市财政厅（局）、安全生产监督管理局，新疆生产建设兵团财务局、安全生产监督管理局，有关中央管理企业：为了建立企业安全生产投入长效机制，加强安全生产费用管理，保障企业安全生产资金投入，维护企业、职工以及社会公共利益，根据《中华人民共和国安全生产法》等有关法律法规和国务院有关决定，财政部、国家安全生产监督管理总局联合制定了《企业安全生产费用提取和使用管理办法》。

密封圈及其沟槽尺寸选用标准
密封圈及其沟槽尺寸选用的标准可以根据具体的应用需求和行业标准进行选择。

以下是一些常用的标准：
1. O形圈：O形圈的尺寸通常按照国际标准ISO 3601/1或美国标准AS 568进行选用。

这些标准包含了各种尺寸的O形圈的直径、截面厚度和材料等参数。

2. X形圈：X形圈的尺寸通常按照国际标准ISO 6149进行选用。

这个标准定义了X形圈的垂直截面尺寸和配套的螺纹尺寸。

3. 方形密封圈：方形密封圈的尺寸通常按照国际标准ISO 3601/2进行选用。

这个标准定义了方形密封圈的边长、截面厚度和材料等参数。

4. V形密封圈：V形密封圈的尺寸可以按照国际标准ISO / DIN 6194进行选用。

这个标准定义了V形密封圈的直径、截面厚度和材料等参数。

5. 其他特殊密封圈及沟槽：对于一些特殊的密封圈和沟槽，可以参考行业标准或制造商提供的技术资料进行选用。

需要注意的是，选用密封圈及其沟槽尺寸时，还需要考虑实际工作环境的要求，例如压力、温度、介质等，以确保密封件的性能和可靠性。

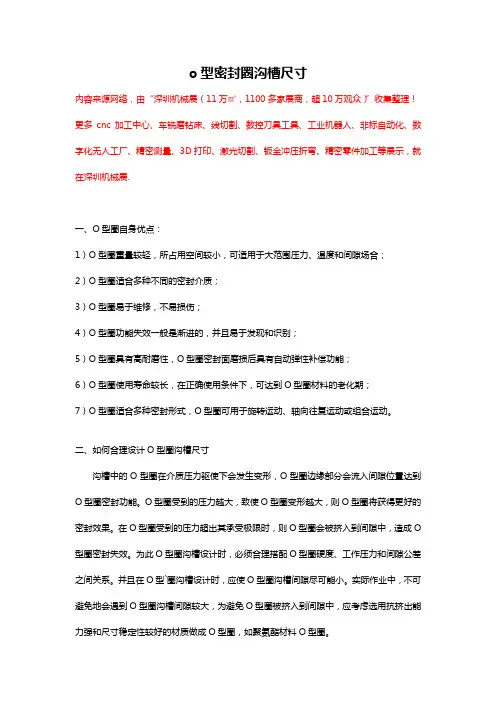

o型密封圈沟槽尺寸内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一、O型圈自身优点：1）O型圈重量较轻，所占用空间较小，可适用于大范围压力、温度和间隙场合；2）O型圈适合多种不同的密封介质；3）O型圈易于维修，不易损伤；4）O型圈功能失效一般是渐进的，并且易于发现和识别；5）O型圈具有高耐磨性，O型圈密封面磨损后具有自动弹性补偿功能；6）O型圈使用寿命较长，在正确使用条件下，可达到O型圈材料的老化期；7）O型圈适合多种密封形式，O型圈可用于旋转运动、轴向往复运动或组合运动。

二、如何合理设计O型圈沟槽尺寸沟槽中的O型圈在介质压力驱使下会发生变形，O型圈边缘部分会流入间隙位置达到O型圈密封功能。

O型圈受到的压力越大，致使O型圈变形越大，则O型圈将获得更好的密封效果。

在O型圈受到的压力超出其承受极限时，则O型圈会被挤入到间隙中，造成O 型圈密封失效。

为此O型圈沟槽设计时，必须合理搭配O型圈硬度、工作压力和间隙公差之间关系。

并且在O型`圈沟槽设计时，应使O型圈沟槽间隙尽可能小。

实际作业中，不可避免地会遇到O型圈沟槽间隙较大，为避免O型圈被挤入到间隙中，应考虑选用抗挤出能力强和尺寸稳定性较好的材质做成O型圈，如聚氨酯材料O型圈。

如果需要有较大的膨胀，沟槽宽度可增大20%对不同种类固定密封或动密封应用场合，o型密封圈为设计者提供了一种既有效又经济的密封元件。

o型圈是一种双向作用密封元件。

安装时径向或轴向方面的初始压缩，赋予o型圈自身的初始密封能力。

由系统压力而产生的密封力与初始密封力合成总的密封力，它随系统压力的提高而提高。

o型圈在静密封场合，显示了突出的作用。

然而，在动态的适当场合中，o型圈也常被应用，但它受到密封处的速度和压力的限制。

径向骨架油封径向骨架油封是标准的旋转轴唇形密封圈，由橡胶包覆金属骨架组成，用来对旋转轴和具有较小压差的容腔进行密封。

标准型骨架油封技术数据 压力 0,05MPa 速度12m/s订货示例A 型 内 外 高AS 型 内 外 高 度材料代号符合DIN 3760的标准型安装尺寸图径向骨架油封A型骨架油封订货资料（单位：mm）bd2b 订货型号 d1d2订货型号 d1A-6×16×7-N 6 16 7 A-40×55×7-N 40 55 7A-8×22×7-N 8 22 7 A-40×62×7-N 40 62 7855A-10×22×7-N 107 A-42×55×8-N 42226287 A-42×62×8-N 4222A-12×22×7-N 1286024A-14×24×7-N 147 A-45×60×8-N 45A-15×28×7-N 15 28 7 A-45×80×10-N 45 80 10658308 A-50×65×8-N 50A-15×30×8-N 157287 A-50×72×8-N 5028A-16×28×7-N 167087 A-55×70×8-N 55A-17×35×7-N 1735A-20×30×7-N 20 30 7 A-55×72×10-N 55 72 10758357 A-60×75×8-N 60A-20×35×7-N 2080810 A-60×80×8-N 6040A-20×40×10-N 208588 A-60×85×8-N 6035A-22×35×8-N 228087 A-65×80×8-N 65A-22×40×7-N 2240A-25×35×7-N 25 35 7 A-65×100×10-N 65 100 10A-25×40×7-N 25 40 7 A-70×90×10-N 70 90 10A-25×47×10-N 25 47 10 A-75×95×12-N 75 95 12A-30×40×7-N 30 40 7 A-75×100×10-N 75 100 10A-30×42×7-N 30 42 7 A-80×100×10-N 80 100 10A-30×47×7-N 30 47 7 A-80×110×12-N 80 110 1212120100A-35×50×7-N 35507 A-100×120×12-N150121207 A-120×150×12-N52A-35×52×7-N 35170121357 A-135×170×12-N55A-38×55×7-N 38A-40×52×7-N 40 52 7AS型骨架油封订货资料（单位：mm）d2 b 订货型号 d1d2 b 订货型号 d122 7 AS-45×60×8-N 45 60 8 AS-12×22×7-N 1224 7 AS-45×62×8-N 45 62 8 AS-14×24×7-N 1430 7 AS-48×62×8-N 48 62 8 AS-15×30×7-N 1535 7 AS-50×65×8-N 50 65 8 AS-15×35×7-N 1530 6 AS-50×68×8-N 50 68 8 AS-16×30×6-N 1630 7 AS-55×72×10-N 55 72 10 AS-18×30×7-N 1835 7 AS-60×75×8-N 60 75 8 AS-18×35×7-N 18AS-20×30×7-N 2030 7 AS-60×85×8-N 60 85 835 7 AS-65×85×10-N 65 85 10 AS-20×35×7-N 2040 7 AS-65×90×10-N 65 90 10 AS-20×40×7-N 2035 7 AS-70×90×10-N 70 90 10 AS-22×35×7-N 22AS-22×40×10-N 22 40 10 AS-75×95×10-N75 95 1010100AS-25×35×7-N 2535 7 AS-75×100×10-N 751001040 7 AS-80×100×10-N 80AS-25×40×7-N 251101247 7 AS-80×110×12-N 80AS-25×47×7-N 251101252 7 AS-85×110×12-N 85AS-25×52×7-N 251212040 7 AS-85×120×12-N 85AS-28×40×7-N 281211047 7 AS-90×110×12-N 90AS-28×47×7-N 281312040 7 AS-90×120×13-N 90AS-30×40×7-N 301212042 7 AS-95×120×12-N 95AS-30×42×7-N 301212547 7 AS-95×125×12-N 95AS-30×47×7-N 3012120AS-30×52×7-N 3010052 7 AS-100×120×12-N12125100AS-32×45×7-N 3245 7 AS-100×125×12-N1301001247 8 AS-100×130×12-NAS-32×47×8-N 321301210547 7 AS-105×130×12-NAS-35×47×7-N 351101214050 7 AS-110×140×12-NAS-35×50×7-N 351401151352 7 AS-115×140×13-NAS-35×52×7-N 351501212062 8 AS-120×150×12-NAS-38×62×8-N 381501212552 7 AS-125×150×12-NAS-40×52×7-N 401601555 7 AS-130×160×15-NAS-40×55×7-N 40130AS-40×62×10-N 40 62 10 AS-140×170×15-N 140 170 1515 AS-42×55×8-N 4218015055 8 AS-150×180×15-N62 8AS-42×62×8-N 42轴用旋转格来圈由一个低摩擦的填充聚四氟乙烯密封环和一个橡胶弹性体（O 型圈）组成，用于有旋转或摆动运动的杆、轴、旋转接头等处，属于内周密封，它是一种可受两侧压力或交变压力作用的双向作用的旋转密封圈。

AS 568A星形密封圈规格尺寸（X形圈）
简称星形圈，又称X形圈，其规格尺寸用内径d1和截面直径d2表示。

槽中其径向或轴向预压缩赋予星形圈初始密封能力，它随压力的提高而增大
其密封力。

在压力作用下，星形圈的截面形状会使压力向各方面均匀地传递，
故具有良好的密封效果。

与O型圈相比优点如下：
由于其截面形状为四个密封唇，在沟槽中不产生扭曲，所以在往复运动时不会在沟槽中滚动
摩擦力小，因为它要求比O型圈小的预压缩。

较小的压缩意味着较小的摩擦力和磨损，从而有较长的寿命。

密封效果非常好，由于在星形圈截面上有较好的压力分布，从而可获得非常好的密封效果。

在密封唇之间形成润滑容腔，改善了启动状况。

与O型圈不同，它的分型飞边处于截面凹处，即两个密封唇之间，且远离唇口位置。

星形圈安装沟槽尺寸mm
注：1.括号内为材料是氟橡胶70的沟槽尺寸；2.当使用挡圈时，宽度b 1=b+2T ；b 2=b+T(T 为挡圈厚度)
安装沟槽表面粗糙度 µm
矩形安装沟槽侧面可加工成倾斜（如图角度），但如使用挡圈则侧面必须是垂直的。

密封圈及其沟槽尺寸选用标准
一、密封圈材料
密封圈的材料应根据具体使用场合选择合适的材料。

常用的材料有：天然橡胶、丁腈橡胶、氯丁橡胶、硅橡胶、氟橡胶等。

对于不同的工作温度、压力和介质，应选择不同的材料。

二、密封圈尺寸
密封圈的尺寸应按照设计要求进行选择。

一般情况下，密封圈的直径应与沟槽的直径相匹配，密封圈的长度应大于沟槽的深度。

对于特殊要求的场合，应按照相关标准进行选择。

三、沟槽尺寸
沟槽的尺寸应与密封圈的尺寸相匹配。

一般情况下，沟槽的直径应比密封圈的直径大10~20%，沟槽的深度应比密封圈的长度大10~20%。

对于特殊要求的场合，应按照相关标准进行选择。

四、密封圈安装
密封圈安装前应进行清洗和干燥，去除表面污垢和水分。

安装时应将密封圈慢慢推入沟槽中，确保密封圈与沟槽完全贴合，避免出现扭曲或挤压现象。

对于特殊要求的场合，应按照相关标准进行安装。

五、沟槽加工要求
沟槽的加工精度和表面粗糙度应符合设计要求。

一般情况下，沟槽的表面粗糙度应比密封圈的表面粗糙度小1~2级。

对于特殊要求的场合，应按照相关标准进行加工。

六、密封圈使用环境
密封圈的使用环境应符合设计要求。

在高温、高压、腐蚀性介质等特殊环境下使用时，应选择合适的材料和尺寸，并按照相关标准进行设计、安装和使用。

O型密封圈沟槽尺寸标准O型密封圈是一种常用的密封元件，广泛应用于各种机械和设备中。

而为了确保O型密封圈的密封性能和可靠性，根据不同尺寸的O型密封圈，沟槽尺寸标准也会有所差异。

本文将介绍O型密封圈沟槽尺寸标准的相关内容。

1. 沟槽尺寸标准的重要性O型密封圈是一种环形橡胶密封元件，主要用于密封介质流体或气体。

沟槽尺寸标准的制定是为了保证O型密封圈在安装和使用过程中的良好密封性能。

如果沟槽尺寸不符合标准，将导致密封圈装配困难或密封效果不理想，从而影响整个系统的正常运行。

2. O型密封圈沟槽尺寸的标准化根据国际标准，O型密封圈的沟槽尺寸可以参照ISO 3601-1标准进行选择。

该标准规定了O型密封圈沟槽的公称尺寸，包括沟槽宽度、深度和直径等参数。

采用标准化的沟槽尺寸，可以方便地选择和替换O型密封圈，提高了密封元件的通用性和互换性。

3. 沟槽尺寸的测量方法在实际应用中，为了正确选择合适的O型密封圈尺寸以及确保沟槽尺寸的准确度，通常会采用专用测量工具进行测量。

常用的工具包括卡尺、测微计和投影仪等。

通过精确的测量，可以获得准确的沟槽尺寸数据，以便选择合适的O型密封圈。

4. 根据密封要求选择沟槽尺寸在选择O型密封圈的沟槽尺寸时，需要根据具体的密封要求和工作条件进行判断。

首先要确定O型密封圈的材料、工作温度和压力等参数，然后结合沟槽尺寸的标准，选择合适的密封圈尺寸。

同时，还需考虑沟槽尺寸和密封圈尺寸之间的配合性，确保密封圈能够良好地嵌入沟槽中。

5. 沟槽尺寸的标注方法为了方便沟槽尺寸的识别和辨认，通常会在沟槽尺寸显示图纸上进行标注。

标注方法可以采用尺寸标准符号，如沟槽宽度用“W”表示，沟槽深度用“H”表示，直径用“D”表示。

同时，还可以通过具体数值进行标注，如标注沟槽宽度为10mm、深度为5mm、直径为20mm等。

6. 沟槽尺寸的质量要求为确保O型密封圈的密封效果，沟槽尺寸的质量要求也非常重要。

在沟槽加工中，要保证沟槽尺寸的精度和表面质量。

防尘密封油封可以作防尘密封件使用，但是在粉尘严重或是为了保护其他密封件时，常常使用专门的防尘密封。

液压机械的防尘密封多用橡胶，气压机械多用毛毡（方形或梯形）；飞机和寒带工作的液压缸为了对付活塞杆外部结冰而用金属；化工部门为防止活塞杆上的粘着物也用金属（详见图29.8-6）。

图29.8-6 非标准橡胶和金属防尘密封方形或梯形防尘圈在密封机理上属于填料密封，防尘能力与接触的紧密程度有关，接触越紧防尘能力越好，但摩擦阻力越大。

楔形防尘圈实际上与唇形圈无区别，它依靠唇尖的接触力刮去尘埃和污垢。

其摩擦阻力小，但唇尖与轴表面的夹角对密封性和磨损有很大的影响，图29.8-7是其防尘效率。

唇尖向外时，其夹角只要大于4°便可以获得满意的效果，唇尖向内时，防尘效果不好。

图29.8-7 防尘效率图29.8-8 唇与轴的接触状态唇与轴表面的接触状态也直接影响防尘效果和唇的磨损。

图29.8-8是几种常见的接触情况，其中图a为正常接触状态，油膜薄，防尘效果好，磨损少；图b的过盈量太大，接触太紧，且接触面宽，改变了接触角，使唇尖翘起，不仅防尘效果不良，而且摩擦阻力大；图c唇尖接触不充分，摩擦不大，但却不能防尘；图d 唇尖接触角太大，防尘效果短暂，很容易磨损，成为严重漏油的原因。

防尘密封圈对保护关键性的液压设备部件是极端重要的。

渗入尘土，不仅磨损密封件，而且会大大的磨损导向套和活塞杆，杂质进入液压介质中，亦会影响操作阀和泵的功能，在最坏的情况下，亦可能损伤这些装置。

防尘圈能除掉活塞杆表面上的任何尘土，但不损坏活塞杆上的油膜，这对密封件的润滑也有益。

放入我的网络收藏夹密封的选型对密封的基本要求是密封性好、安全可靠、寿命长，燕应力求结构紧凑，系统简单，制造维修方便，成本低廉，大多数密封件易损件，应保证互换性，实现标准化、系列化。

各种型式的密封，都有其特点和使用范围，设计密封时应先进行分析比较。

表29.2-2列出了各种常用密封方法的特征，表29.2-3为动密封的种类与应用范围。

O型圈一、O型圈自身优点：1)O型圈重量较轻，所占用空间较小，可适用于大范围压力、温度和间隙场合；2)O型圈适合多种不同的密封介质；3）O型圈易于维修，不易损伤；4）O型圈功能失效一般是渐进的,并且易于发现和识别;5）O型圈具有高耐磨性，O型圈密封面磨损后具有自动弹性补偿功能；6)O型圈使用寿命较长，在正确使用条件下，可达到O型圈材料的老化期；7）O型圈适合多种密封形式，O型圈可用于旋转运动、轴向往复运动或组合运动。

二、如何合理设计O型圈沟槽尺寸沟槽中的O型圈在介质压力驱使下会发生变形,O型圈边缘部分会流入间隙位置达到O型圈密封功能。

O型圈受到的压力越大，致使O型圈变形越大，则O型圈将获得更好的密封效果。

在O型圈受到的压力超出其承受极限时，则O型圈会被挤入到间隙中，造成O型圈密封失效。

为此O型圈沟槽设计时,必须合理搭配O型圈硬度、工作压力和间隙公差之间关系。

并且在O型`圈沟槽设计时，应使O型圈沟槽间隙尽可能小.实际作业中，不可避免地会遇到O型圈沟槽间隙较大，为避免O型圈被挤入到间隙中，应考虑选用抗挤出能力强和尺寸稳定性较好的材质做成O型圈,如聚氨酯材料O型圈。

O型圈硬度、工作压力、间隙公差之关系900。

300。

250。

180。

130.100。

080。

043.53700.200.150。

10800。

300.200.150.100.05900.400.300。

200。

150。

130。

100.055.34700。

250。

180。

13800。

350.250.180.130.06900.450.350。

250.180.150。

130。

067.00700。

300.200。

15800.400。

300.200.150。

07900.500。

400。

300。

200。

180.150.07三、O型圈使用与O型圈保管-注意事项1)O型圈一般不可重复使用；2）O型圈装入沟槽中时,注意不要将O型圈发生扭曲；3）O型圈安装时，可考虑在沟槽及O型圈上涂上密封介质；4）O型圈在不使用的情况下尽量不要打开O型圈原包装，以免O型圈上附着有灰尘或混入异物可能造成O型圈损伤；5）O型圈应尽量避免阳光直射或放置在锅炉等高温热源附近以免促使O型圈老化；6)O型圈应避免捆扎挂在针或金属线上以免O型圈变形及唇口端损伤；7）需要特别说明的是：O型圈在保管时偶尔会出现变色的情况,即O型圈表面产生白粉，此种情况不会对O型圈的功能产生不良影响。
