常用的量具和量仪

电厂检修量具的使用方法培训一、前言作为电厂的检修人员，在日常的工作中，我们经常需要使用各种量具进行测量和检修工作。

正确使用量具不仅可以提高工作效率，还可以保证工作的准确性和安全性。

因此，对于量具的正确使用方法进行培训是非常必要的。

在本次培训中，我们将会详细介绍电厂检修中常见的量具以及它们的正确使用方法。

二、常见的电厂检修量具1.卷尺卷尺是最常用的测量工具之一。

在电厂的检修工作中，我们通常会用卷尺来测量设备的尺寸、管道的长度等。

在使用卷尺时，需要注意将卷尺拉直并紧贴被测量的物体，以确保测量的准确性。

2.游标卡尺游标卡尺是一种精密测量工具，适用于小孔、薄膜等细小尺寸的测量。

在使用游标卡尺时，需要轻轻推动游标以确保测量的准确性，并注意防止游标卡尺受到外部损坏。

3.螺纹规螺纹规是用来测量螺纹规格的工具，通常用于螺栓、螺母等螺纹部件的测量。

在使用螺纹规时，需要确保其尖端和螺纹表面完全契合，以确保测量的准确性。

4.相对测量仪相对测量仪是一种比较测量工具，适用于测量两个物体之间的相对位置。

在使用相对测量仪时，需要确保固定一个测量点，然后以此为基准进行相对测量，避免测量过程中产生误差。

5.刻度尺刻度尺是一种用于测量长度和角度的工具，通常用于测量管道、钢构件等。

在使用刻度尺时，需要确保其表面清洁，以避免误差产生。

以上就是电厂检修中常见的量具，接下来我们将对这些量具的正确使用方法进行详细介绍。

三、电厂检修量具的正确使用方法1.卷尺的使用方法(1)拉直卷尺，并将其紧贴被测量的物体。

(2)确定测量起点和终点，并将卷尺固定在终点位置。

(3)读取卷尺上的数值，确保准确记录测量结果。

(4)在使用完毕后，将卷尺缠绕好，放置在干燥通风的地方，避免潮湿和损坏。

2.游标卡尺的使用方法(1)轻轻推动游标，确保其能够顺畅移动。

(2)将游标卡尺垂直置于被测量物体上，并确保游标和被测量物体之间的紧密接触。

(3)读取游标卡尺上的数值，确保准确记录测量结果。

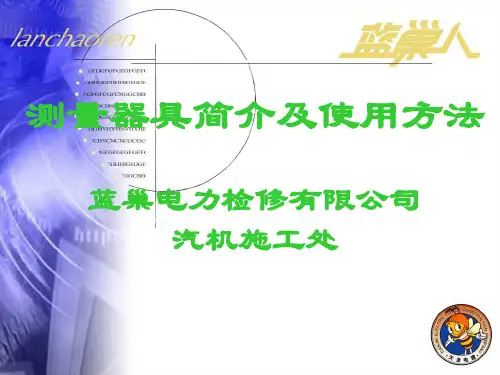

测量器具简介及使用方法蓝巢电力检修有限公司汽机施工处目录1.游标类量具2.千分尺类量具3.指针式量具4.光学合像水平仪1. 游标类量具常用的游标量具有：游标卡尺（图1－a所示）、游标深度尺（图1－b所示）、、游标高度尺（图1－c所示）游标测齿卡尺、游标角度规等。

前四种用于长度测量，后一种用于角度测量。

(a) (b) (c)结构：游标量具在结构上的共同特征是都有主尺、游标尺以及测量基准面，另外还有便于使用而设的微动机构和锁紧机构等。

主尺上有毫米刻度，游标尺上的分度值有0.1、0.05、0.02mm三种。

读数原理：游标读数（或称为游标细分）原理是利用主尺刻线间距与游标刻线间距的间距差实现的。

常用的主尺刻度间距a=1mm。

若使主尺刻度（n-1）格的宽度等于游标刻度n格的宽度，则游标的刻度间距b=[(n-1)/n]*a。

若主尺刻度间距为1毫米，游标刻度间距为0.9毫米，当游标尺零刻线与主尺零刻线对准时，除游标的最后一根刻线（第10根刻线）与主尺上第9根刻线重合外，其余刻线均不重合。

若将游标向右移动0.1mm，则游标的第一根刻线与主尺的第一根刻线重合；游标向右移动0.2mm时，则游标的第二根刻线与主尺的第二根刻线重合。

依此类推。

这就是说，游标在1mm内（1个主尺刻度间距），向右移动距离可由游标刻线与主尺刻线重合时游标刻线的序号来决定。

使用注意事项：1.使用前应将测量面擦干净，检查两测量爪间不能存在显著的间隙，并校对零位。

2.移动游框时力量要适度，测量力不易过大。

注意防止温度对测量精度的影响，特别是测量器具与被测件不等温产生的测量误差。

3.读数时其视线要与标尺刻线方向一致，以免造成视差。

4.尽量减少阿贝误差对测量的影响。

2.千分尺类量具千分尺按用途可分为外径千分尺（如图2—a）、内径千分尺（如图2—b）、深度千分尺（如图2—c）、螺旋千分尺等。

结构：主要由尺架、微分筒、固定套筒、测量力装置、测量面、锁紧机构等组成。

如何区分实物量具和测量仪器区分实物量具和测量仪器可以从它们的定义、特点、用途等方面进行观察和比较。

下面将从这几个方面详细介绍如何区分实物量具和测量仪器。

一、定义：实物量具是指用于直接进行物理量测量的工具和设备。

它们通常以具体的形状、尺寸、质量或特定材料的特性为基础，通过直接观测和比较来确定被测物理量的大小。

常见的实物量具包括尺子、千分尺、卡尺、量规等。

测量仪器是通过利用物理或化学原理将被测量的物理量转变为可以直接或间接显示、记录或处理的信号，从而得到准确度较高的测量结果。

常见的测量仪器有示波器、万用表、光谱仪、压力计等。

二、特点：实物量具通常是以刻度或刻线等方式直接标定的，用于对物体的尺寸、长度、角度等物理量进行测量。

它们一般具有高精度、简单易用、耐用等特点，能够满足常规测量的需求。

测量仪器则更多地侧重于科学研究和工程技术应用领域。

它们通常具有更高的测量精度和更复杂的测量功能，可以进行更高级的测量分析和数据处理。

测量仪器通常需要经过校准和标定，以确保其测量结果准确可靠。

三、用途：实物量具主要用于对物体的尺寸、长度、角度等物理量进行直接测量。

由于其简单易用的特点，广泛应用于制造业、建筑工程、医学、日常生活等领域。

测量仪器则广泛应用于科学研究、工程技术、生产制造、环境监测、医疗诊断等领域。

测量仪器在实验室、工厂、医疗设备中扮演着重要角色，帮助人们获取更准确的测量数据。

四、其他方面：除了上述的定义、特点和用途外，还有一些细微但重要的区别可以帮助我们区分实物量具和测量仪器。

1.动态与静态：实物量具主要用于静态测量，即在没有外部干扰的条件下进行测量；而测量仪器可以用于动态测量，可以对物体的运动、振动、温度等动态变化进行测量。

2.数据的显示和处理：实物量具通常只能直观地显示测量结果；而测量仪器一般具有数字显示和数据处理的功能，可以对测量结果进行存储、计算和分析等操作。

3.自动化程度：测量仪器具有更高的自动化程度，可以通过传感器、控制器等实现自动化测量和控制，大大提高了工作效率和精度。

量具就是在机械加工过程中，或机械加工完成以后的检验中，对工件尺寸、角度、弧度等进行测量的工具。

量具的种类很多，常用的有游标卡尺、螺旋测微器、万能角度尺、针规、杠杆百分表、量规、塞尺及三坐标测量仪等。

游标卡尺:标卡尺是一种可以对工件长度、内外径以及深度进行测量的量具。

游标卡尺由主尺和附在主尺上，且能够滑动的游标两部分构成。

主尺和游标上各有一副活动量爪，分别对内径和外径进行测量，尾部的测量杆可以对深度进行测量。

读数时，取主尺上读数与游标上的读数之和，最小可以精确到0.02毫米。

螺旋测微器:螺旋测微器是对工件长度进行测量的量具，它比游标卡尺更为精密，可以精确到0.01毫米，估读到0.001毫米，故也成为千分尺。

螺旋测微器的测量范围很小，通常只有几个厘米。

它由框架、固定套管、活动套管、测量螺杆、旋钮和微调旋钮几部分构成，螺套的螺距为0.5毫米，活动套管和螺杆连成一体，其周边等分成50个分格。

螺杆转动的整圈数由固定套管上间隔0.5mm的刻线去测量，不足一圈的部分通过活动套管周边的刻线来进行测量，最终在精确测量结果的基础上估读一位小数。

万能角度尺:万能角度尺是在机械加工中对工件内、外角度进行测量的量具，其外角量程在0度到320度范围；内角量程在40度到130度范围。

万能角度尺由主尺和游标构成，主尺刻线每格为1度，游标的刻线则是取主尺的29度，并将其等分为30格，故游标刻线每格为29/30度，读数精确度可以精确到1/30度，即2分。

针规:针规是在机械电子加工中，对工件孔径、孔距、内螺纹小径、弯曲槽宽及模具尺寸等进行测量的量具。

针规常用于检查位置，测量孔的尺寸，检查两孔距，也可以当作通止规及测量孔的深度来使用。

由于针规是使用国际先进的激光检测仪检测工件，广泛适用于电子板、线路板、模具、精密机械制造等各种高精尖的技术领域，因此也被视为是孔的标准化检测的必备检具。

杠杆百分表:杠杆百分表是一种量程很小的量具，其测量范围不超过1毫米，分度值为0.01毫米。

各种检测量具使用方法1.卷尺的使用方法：-将卷尺拉直，确保卷尺的刻度清晰可见。

-将卷尺的一个端点对准需要测量的起点，然后将卷尺沿着测量对象的边缘拉伸，直到另一个端点达到需要测量的终点。

-读取卷尺刻度上与终点对齐的数值，这就是所测量的长度或距离。

2.温度计的使用方法：-打开温度计电源开关，确保温度计处于工作状态。

-将温度计放入需要测量的环境中，如液体或空气中。

-等待一段时间，直到温度计的指针或数字显示屏稳定下来。

-读取温度计上显示的温度数值，这就是所测量的温度。

3.血压计的使用方法：-坐在舒适的位置上，保持身体放松。

-将血压计的袖带放在需要测量的手臂上，袖带应紧贴皮肤且位置与心脏齐平。

-使用血压计上的球泵，将袖带充气至足够的压力。

-缓慢打开血压计的放气阀，让袖带的气压逐渐降低。

-同时观察血压计上的指针或数字显示屏，记录下第一次听到心脏跳动声（收缩压）和最后一次听到心脏跳动声（舒张压）的数值。

4.电子秤的使用方法：-将电子秤放置在平坦的地面上，确保其稳定。

-踩上电子秤，确保脚掌平稳地放在秤盘上。

-等待电子秤显示出体重稳定的数值。

-记下显示屏上显示的体重数值，这就是所测量的体重。

5.角度测量仪的使用方法：-将角度测量仪放置在需要测量角度的两个边缘之间相关的曲线上。

-调整角度测量仪的位置，使其与曲线对齐，并确保测量工具与曲线的角度一致。

-读取角度测量仪刻度上与曲线对齐的数值，这就是所测量的角度。

6.电压表的使用方法：-将电压表的两个测试引线分别连接到需要测量电压的两个电路节点上。

-启动电压表，确保其处于正常工作状态。

-读取电压表上显示的电压数值，这就是所测量的电压。

7.厚度测量仪的使用方法：-将厚度测量仪的测量头放置在需要测量厚度的物体表面上。

-根据测量仪的型号和功能，可按下按钮或将测量仪移动到物体表面上，使其能够准确测量到物体的厚度。

-读取厚度测量仪上显示的厚度数值，这就是所测量的厚度。

8.音频分析仪的使用方法：-将音频分析仪与需要测量的音频设备连接。

常用机械式量具量仪使用问答一、什么是机械式量具量仪？机械式量具量仪是一种常用的测量工具，它通过机械结构实现测量，常见的机械式量具包括卡尺、千分尺、深度尺、外径千分尺等。

二、如何正确使用卡尺？1. 打开卡尺，将两个测量爪完全打开；2. 将要测量的物体放入卡尺的测量爪之间；3. 轻轻转动卡尺的滑动轴，使测量爪与物体紧密接触；4. 读取卡尺上的刻度值，注意读取的是主刻度和副刻度的总和；5. 如果需要进行内径测量，可以使用卡尺的测量爪互换位置。

三、如何正确使用千分尺？1. 打开千分尺，将活动爪完全打开；2. 将要测量的物体放入千分尺的活动爪之间；3. 轻轻转动千分尺的旋钮，使活动爪与物体紧密接触；4. 读取千分尺上的刻度值，注意每个刻度代表0.001英寸；5. 如果需要进行深度测量，可以使用千分尺的深度杆。

四、如何正确使用深度尺？1. 将深度尺插入需要测量的孔洞或凹槽中；2. 通过调节深度尺上的螺旋杆，使其与底部接触；3. 读取深度尺上的刻度值，注意每个刻度代表0.001英寸；4. 如果需要进行凹槽深度测量，可以使用深度尺的插销。

五、如何正确使用外径千分尺？1. 将外径千分尺的测量爪张开；2. 将要测量的物体放入外径千分尺的测量爪之间；3. 轻轻转动外径千分尺的旋钮，使测量爪与物体紧密接触；4. 读取外径千分尺上的刻度值，注意每个刻度代表0.001英寸。

六、机械式量具量仪的保养与维护1. 使用完毕后，应将机械式量具量仪清洁干净，防止灰尘或油污对测量精度的影响；2. 定期对机械式量具量仪进行校准，确保测量结果的准确性；3. 避免将机械式量具量仪受到剧烈撞击，以免损坏测量爪或刻度尺；4. 存放时应放置在干燥、通风的地方，避免受潮或腐蚀。

七、机械式量具量仪的注意事项1. 使用机械式量具量仪时，应保持稳定的心态，避免因紧张或急躁而影响测量准确性；2. 在使用机械式量具量仪时，要保持测量爪与物体的垂直接触，以确保测量结果的准确性；3. 避免过度用力，以免损坏机械式量具量仪；4. 在进行测量时，要注意刻度尺的清晰度，如有模糊或磨损，应及时更换。
