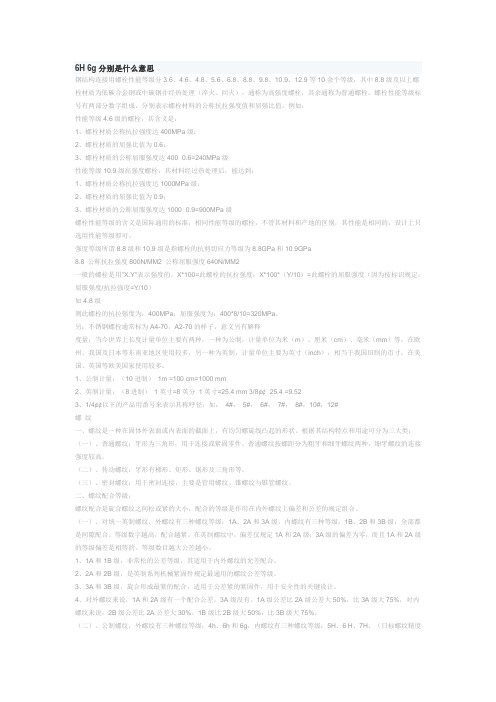

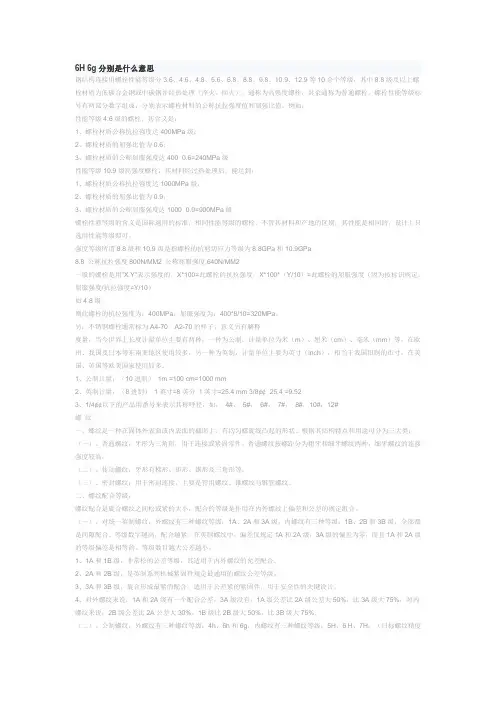

6H 6g分别是什么意思钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。
螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
例如：性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。
强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9GPa8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2一般的螺栓是用"X.Y"表示强度的，X*100=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10）如4.8级则此螺栓的抗拉强度为：400MPa；屈服强度为：400*8/10=320MPa。
另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量：当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
1、公制计量：（10进制）1m =100 cm=1000 mm2、英制计量：（8进制）1英寸=8英分1英寸=25.4 mm 3/8¢¢×25.4 =9.523、1/4¢¢以下的产品用番号来表示其称呼径，如：4#，5#，6#，7#，8#，10#，12#螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。
专业知识篇第 1 页共36 页第一部分基础知识第一章度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
1、公制计量：（10 进制）1m =100 cm=1000 mm1 cm0 1 2 3 4 5 6 7 8 9 10 mm2、英制计量：（8 进制）1 英寸=8 英分1 英寸=25.4 mm 3/8′′×25.4 =9.521/16 3/16 5/16 7/16 9/16 11/16 13/16 15/160 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch3、1/4′′以下的产品用番号来表示其称呼径，如：4#，5#，6#，7#，8#，10#，12#第二章螺纹一、螺纹是一种在固体外表面或表面的截面上，有均匀螺旋线凸起的形状。
根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。
普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。
（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。
二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A 和3A 级，螺纹有三种等级：1B、2B 和3B 级，全部都是间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定1A 和2A 级，3A 级的偏差为零，而且1A 和2A 级的等级偏差是相等的。
专业知识篇第 2 页共36 页等级数目越大公差越小，如图所示：1B 2B 3B 螺纹基本中径3A 外螺纹2A1A1、1A 和1B 级，非常松的公差等级，其适用于外螺纹的允差配合。
专业知识篇第 1 页共36 页第一部分基础知识第一章度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
1、公制计量：（10 进制）1m =100 cm=1000 mm1 cm0 1 2 3 4 5 6 7 8 9 10 mm2、英制计量：（8 进制）1 英寸=8 英分1 英寸=25.4 mm 3/8′′×25.4 =9.521/16 3/16 5/16 7/16 9/16 11/16 13/16 15/160 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch3、1/4′′以下的产品用番号来表示其称呼径，如：4#，5#，6#，7#，8#，10#，12#第二章螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。
根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。
普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。
（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。
二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A 和3A 级，内螺纹有三种等级：1B、2B 和3B 级，全部都是间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定1A 和2A 级，3A 级的偏差为零，而且1A 和2A 级的等级偏差是相等的。
专业知识篇第 2 页共36 页等级数目越大公差越小，如图所示：1B 2B 3B 内螺纹基本中径3A 外螺纹2A1A1、1A 和1B 级，非常松的公差等级，其适用于内外螺纹的允差配合。

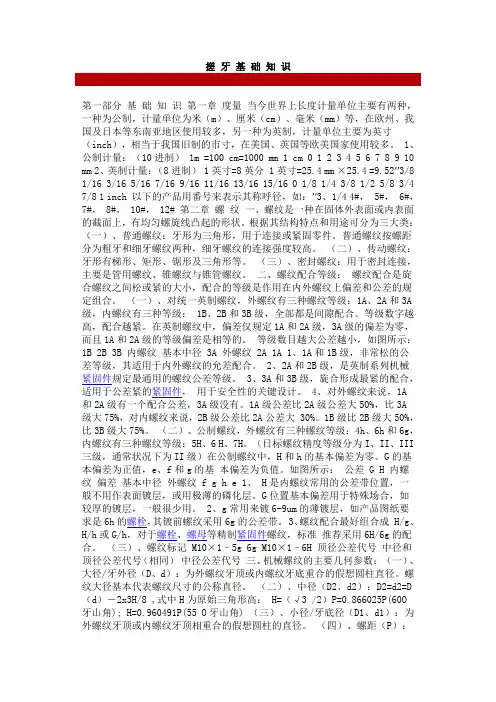

搓牙基础知识第一部分基础知识第一章度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
1、公制计量：（10进制） 1m =100 cm=1000 mm 1 cm 0 1 2 3 4 5 6 7 8 9 10 mm 2、英制计量：（8进制） 1英寸=8英分 1英寸=25.4 mm ×25.4 =9.52''3/8 1/16 3/16 5/16 7/16 9/16 11/16 13/16 15/16 0 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch 以下的产品用番号来表示其称呼径，如：''3、1/4 4#， 5#， 6#，7#， 8#， 10#， 12# 第二章螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。
根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。
普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。
（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。
二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A 级，内螺纹有三种等级： 1B、2B和3B级，全部都是间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。
等级数目越大公差越小，如图所示：1B 2B 3B 内螺纹基本中径 3A 外螺纹 2A 1A 1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。
紧固件基础知识——材料材料一、目前市场上标准件主要有碳钢、不锈钢、铜三种材料。
（一）碳钢。
我们以碳钢料中碳的含量区分低碳钢，中碳钢和高碳钢以及合金钢。
1、低碳钢C%≤0.25%国内通常称为A3钢。
国外基本称为1008，1015，1018，1022等。
主要用于4.8级螺栓及4级螺母、小螺丝等无硬度要求的产品。
（注：钻尾钉主要用1022材料。
）2、中碳钢0.25%<c%≤0.45% 国内通常称为35号、45号钢，国外基本称为1035，ch38f，1039，40acr等。
主要用于8级螺母、8.8级螺栓及8.8级内六角产品。
<="" div="">3、高碳钢C%>0.45%。
目前市场上基本没使用4、合金钢：在普碳钢中加入合金元素，增加钢材的一些特殊性能：如35、40铬钼、SCM435，10B38。
芳生螺丝主要使用SCM435铬钼合金钢，主要成分有C、Si、Mn、P、S、Cr、Mo。
（二）不锈钢。
性能等级：45，50，60，70，80主要分奥氏体（18%Cr、8%Ni）耐热性好，耐腐蚀性好，可焊性好。
A1，A2，A4马氏体、13%Cr耐腐蚀性较差，强度高，耐磨性好。
C1，C2，C4铁素体不锈钢。
18%Cr镦锻性较好，耐腐蚀性强于马氏体。
目前市场上进口材料主要是日本产品。
按级别主要分SUS302、SUS304、SUS316。
（三）铜。
常用材料为黄铜…锌铜合金。
市场上主要用H62、H65、H68铜做标准件。
碳钢产品所使用的盘元：序号种类可选用的材质1 4.8级六角螺栓1008K 1010 1015K2 6.8级六角螺栓1032 1035 1040 CH38F 10393 8.8级六角螺栓1035ACR(M10以下)1040ACR（M12以上）CH38F 1045ACR 1039 10B21 10B33 10B384 8.8级内六角螺栓CH38F 1039 10B21（M10-M12）10B33（M14）10B38（M12-M24）10B215 10.9级六角螺栓1045ACR 10B386 │8│级螺帽1008K 10107 8级螺帽1015(M<16) CH38F (M≥16)8 10级螺帽CH38F 1039 10B21 10B339 12级螺帽1039 10B21 10B33 10B3810 马车螺丝1008 1010 101511 六角缘凸螺栓CH38F 1039 10B21 10B33 10B3812 六角木螺丝1008K 101013 自攻钉、墙板钉钻尾钉、夹板钉1018 1022 CH22A14 机螺钉家俱螺丝1008 1010三、材料中各类元素对钢的性质的影响：1、碳（C）：提高钢件强度，尤其是其热处理性能，但随着含碳量的增加，塑性和韧性下降，并会影响到钢件的冷镦性能及焊接性能。
专业知识篇第 1 页共36 页第一部分基础知识第一章度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
1、公制计量：（10 进制）1m =100 cm=1000 mm1 cm0 1 2 3 4 5 6 7 8 9 10 mm2、英制计量：（8 进制）1 英寸=8 英分1 英寸=25.4 mm 3/8′′ × 25.4 =9.521/16 3/16 5/16 7/16 9/16 11/16 13/16 15/160 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch3、1/4′′以下的产品用番号来表示其称呼径，如：4#，5#，6#，7#，8#，10#，12#第二章螺纹一、螺纹是一种在固体外表面或表面的截面上，有均匀螺旋线凸起的形状。
根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。
普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。
（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。
二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A 、2A 和3A 级，螺纹有三种等级：1B、2B 和3B 级，全部都是间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定1A 和2A 级，3A 级的偏差为零，而且1A 和2A 级的等级偏差是相等的。
专业知识篇第 2 页共36 页等级数目越大公差越小，如图所示：1B 2B 3B 螺纹基本中径3A 外螺纹2A1A1、1A 和1B 级，非常松的公差等级，其适用于外螺纹的允差配合。

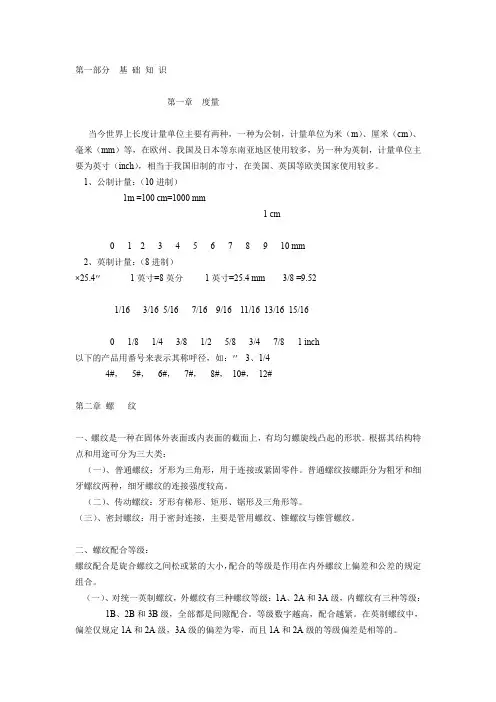

第一部分基础知识第一章度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
1、公制计量：（10进制）1m =100 cm=1000 mm1 cm0 1 2 3 4 5 6 7 8 9 10 mm2、英制计量：（8进制）×25.4'' 1英寸=8英分 1英寸=25.4 mm 3/8 =9.521/16 3/16 5/16 7/16 9/16 11/16 13/16 15/160 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch以下的产品用番号来表示其称呼径，如：'' 3、1/44#， 5#， 6#， 7#， 8#， 10#， 12#第二章螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。
根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。
普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。
（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。
二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。
等级数目越大公差越小，如图所示：1B 2B 3B 内螺纹基本中径3A 外螺纹2A1A1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。
2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。
长度单位的认识长度是物体在某一维度上的度量，它是物理学中的一个基本概念。
在日常生活和科学研究中，我们常常需要用长度单位来描述物体的大小或者距离的远近。
不同国家和地区使用的长度单位也有所不同，本文将介绍几种常见的长度单位及其互相转换的方法。
一、米（Meter）米（Meter）是国际单位制中的长度单位，它是由光在真空中1/299,792,458秒内传播的距离定义的，是世界范围内广泛采用的长度单位。
在科学研究、国际交流以及日常计量中，米通常是最常使用的长度单位。
二、千米（Kilometer）千米（Kilometer）是长度单位中较大的一种。
1千米等于1000米，也就是说千米是米的千倍。
千米常用于描述地理距离，例如国与国之间的距离、两个城市之间的距离等。
三、厘米（Centimeter）厘米（Centimeter）是长度单位中较小的一种。
1厘米等于0.01米，也就是说厘米是米的百分之一。
厘米常用于测量物体的长度、宽度、高度等较小的尺寸。
四、毫米（Millimeter）毫米（Millimeter）是长度单位中更小的一种。
1毫米等于0.001米，也就是说毫米是米的千分之一。
毫米常用于对物体进行较精确的测量，如药物的用量、机械零件的尺寸等。
五、英寸（Inch）英寸（Inch）是国际上常用的长度单位之一。
1英寸约等于2.54厘米，它在英美国家广泛使用。
英寸常用于测量屏幕尺寸、电视尺寸、纸张尺寸等。
六、英尺（Foot）英尺（Foot）是英美国家常用的长度单位之一。
1英尺约等于0.3048米，它比米稍大，常用于测量房屋面积、身高等。
七、码（Yard）码（Yard）是英美国家常用的长度单位之一。
1码约等于0.9144米，它在英美国家广泛使用。
码常用于测量场地的长度、体育运动中的跳远距离等。
八、公里（Kilometer）公里（Kilometer）是我国常用的长度单位之一。
1公里等于1000米，公里在日常生活和科学研究中被广泛采用。
专业知识篇第 1 页共36 页第一部分基础知识第一章度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
1、公制计量：（10 进制）1m =100 cm=1000 mm1 cm0 1 2 3 4 5 6 7 8 9 10 mm2、英制计量：（8 进制）1 英寸=8 英分1 英寸=25.4 mm 3/8'' X 25.4 =9.521/16 3/16 5/16 7/16 9/16 11/16 13/16 15/160 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch3、1/4''以下的产品用番号来表示其称呼径，如：4#，5#，6#，7#，8#，10#，12#第二章螺纹一、螺纹是一种在固体外表面或表面的截面上，有均匀螺旋线凸起的形状。
根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。
普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。
（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。
二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。
专业知识篇第 2 页共36 页等级数目越大公差越小，如图所示：1B 2B 3B 螺纹基本中径3A 外螺纹2A1A1、1A 和1B 级，非常松的公差等级，其适用于外螺纹的允差配合。

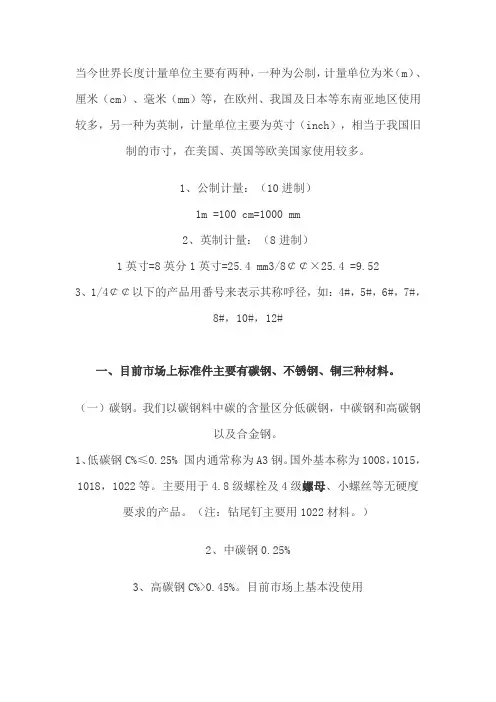

当今世界长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
1、公制计量：（10进制）1m =100 cm=1000 mm2、英制计量：（8进制）1英寸=8英分1英寸=25.4 mm3/8￠￠×25.4 =9.523、1/4￠￠以下的产品用番号来表示其称呼径，如：4#，5#，6#，7#，8#，10#，12#一、目前市场上标准件主要有碳钢、不锈钢、铜三种材料。
（一）碳钢。
我们以碳钢料中碳的含量区分低碳钢，中碳钢和高碳钢以及合金钢。
1、低碳钢C%≤0.25% 国内通常称为A3钢。
国外基本称为1008，1015，1018，1022等。
主要用于4.8级螺栓及4级螺母、小螺丝等无硬度要求的产品。
（注：钻尾钉主要用1022材料。
）2、中碳钢0.25%3、高碳钢C%>0.45%。
目前市场上基本没使用4、合金钢：在普碳钢中加入合金元素，增加钢材的一些特殊性能：如35、40铬钼、SCM435，10B38。
芳生螺丝主要使用SCM435铬鉬合金钢，主要成分有C、Si、Mn、P、S、Cr、Mo。
（二）不锈钢。
性能等级：45，50，60，70，80主要分奥氏体（18%Cr、8%Ni）耐热性好，耐腐蚀性好，可焊性好。
A1，A2，A4马氏体、13%Cr耐腐蚀性较差，强度高，耐磨性好。
C1，C2，C4铁素体不锈钢。
18%Cr镦锻性较好，耐腐蚀性强于马氏体。
目前市场上进口材料主要是日本产品。
按级别主要分SUS302、SUS304、SUS316。
（三）铜。
常用材料为黄铜…锌铜合金。
市场上主要用H62、H65、H68铜做标准件。
二、碳钢产品所使用的盘元：三、材料中各类元素对钢的性质的影响：1、碳（C）：提高钢件强度，尤其是其热处理性能，但随着含碳量的增加，塑性和韧性下降，并会影响到钢件的冷镦性能及焊接性能。
当今世界上长度计量单位主要有两种，一种为公制，计量单位为米(m)，厘米(cm)，毫米
(mm)等，在欧州，我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸(inch)，
相当于我国旧制的市寸，在美国，英国等欧美国家使用较多.
1，公制计量:(10进制)
1m =100 cm=1000 mm
1 cm
0 1 2 3 4 5 6 7 8 9 10 mm
2，英制计量:(8进制)
1英寸=8英分1英寸=25.4 mm 3/8 ×25.4 =9.52
1/16 3/16 5/16 7/16 9/16 11/16 13/16 15/16
0 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch
3，1/4 以下的产品用番号来表示其称呼径，如:
4#，5#，6#，7#，8#，10#，12#
二章螺纹
一，螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状.根据其结构特点和用
途可分为三大类:
(一)，普通螺纹:牙形为三角形，用于连接或紧固零件.普通螺纹按螺距分为粗牙和细牙螺纹
两种，细牙螺纹的连接强度较高.
(二)，传动螺纹:牙形有梯形，矩形，锯形及三角形等.
(三)，密封螺纹:用于密封连接，主要是管用螺纹，锥螺纹与锥管螺纹.
二，螺纹配合等级:
螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规
定组合.
(一)，对统一英制螺纹，外螺纹有三种螺纹等级:1A，2A和3A级，内螺纹有三种等级:
1B，2B和3B级，全部都是间隙配合.等级数字越高，配合越紧.在英制螺纹中，偏差
仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的. 业知识篇
2 页共36 页
等级数目越大公差越小，如图所示:
1B 2B 3B 内螺纹
基本中径
3A 外螺纹
2A
1A
1，1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合.
2，2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级.
3，3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计.
4，对外螺纹来说，1A和2A级有一个配合公差，3A级没有.1A级公差比2A级公差大
50%，比3A级大75%，对内螺纹来说，2B级公差比2A公差大30%.1B级比2B级大
50%，比3B级大75%.
(二)，公制螺纹，外螺纹有三种螺纹等级:4h，6h和6g，内螺纹有三种螺纹等级:5H，
6 H，
7H.(日标螺纹精度等级分为I，II，III三级，通常状况下为II级)在公制螺纹中，H和
h的基本偏差为零.G的基本偏差为正值，e，f和g的基本偏差为负值.如图所示: 公差G
H 内螺纹
偏差基本中径
外螺纹
f g h
e
1，H是内螺纹常用的公差带位置，一般不用作表面镀层，或用极薄的磷化层.G 位置基
本偏差用于特殊场合，如较厚的镀层，一般很少用.
2，g常用来镀6-9um的薄镀层，如产品图纸要求是6h的螺栓，其镀前螺纹采用6g的公
差带.
3，螺纹配合最好组合成H/g，H/h或G/h，对于螺栓，螺母等精制紧固件螺纹，标准
推荐采用6H/6g的配合.
(三)，螺纹标记
M10×1–5g 6g M10×1–6H
顶径公差代号中径和顶径公差代号(相同)
业知识篇
3 页共36 页
中径公差代号
三，机械螺纹的主要几何参数:
(一)，大径/牙外径(D，d):为外螺纹牙顶或内螺纹牙底重合的假想圆柱直径.螺纹大径基本
代表螺纹尺寸的公称直径.
(二)，中径(D2，d2):D2=d2=D(d)-2x3H/8 ，式中H为原始三角形高:
H=(√3 /2)P=0.866025P(60O牙山角); H=0.960491P(55 O牙山角)
(三)，小径/牙底径(D1，d1):为外螺纹牙顶或内螺纹牙顶相重合的假想圆柱的直径.
(四)，螺距(P):为相邻牙在中径线上对应两点的轴向距离或相邻牙山或两相邻牙谷间的距离.
在英制中以每一英寸(25.4 mm)内的牙数来表明牙距(如下表).
牙距牙数规
格粗牙细牙极细牙
规
格
称
呼粗牙细牙韦氏牙
M3 0.5 0.35 4# 2.9 40 48
M4 0.7 0.5 6# 3.5 32 40
M5 0.8 0.5 8# 4.2 32 36
M6 1.0 0.75 10# 4.8 24 32
M7 1.0 0.75 12# 5.5 24 28
M8 1.25 1.0 0.75 1/4 6.35 20 28 20
M10 1.5 1.25 1.0 5/16 7.94 18 24 18
M12 1.75 1.5 1.25 3/8 9.53 16 24 16
M14 2.0 1.5 1.0 7/16 11.11 14 20 14
M16 2.0 1.5 1.0 1/2 12.7 13 20 12
M18 2.5 2.0 1.5 9/16 14.29 12 18 12
M20 2.5 2.0 1.5 5/8 15.86 11 18 11
M22 2.5 2.0 1.5 3/4 19.05 10 16 10
M24 3.0 2.0 1.5 7/8 22.23 9 14 9
M27 3.0 2.0 1.5 1 25.40 8 12 8
M30 3.5 3.0 2.0
(五)，牙型半角(α/2):牙侧与螺纹轴线的垂线间的夹角，普通螺纹牙型半角为
60O/2，韦
氏牙(BSW)螺纹牙型半角为55O/2 .一般木螺丝牙山角度为60 O，尾尖角度60O.
(六)，螺纹旋合长度:为两相配合螺纹，沿螺纹轴方向相互旋合部分的长度.
四，自攻，自钻螺纹的主要几何参数:
(一) ，大径/牙外径(d1)，为螺纹牙顶重合的假想圆柱直径.螺纹大径基本代表螺纹尺寸的公
称直径.
(二) ，小径/牙底径(d2):为螺纹牙底重合的假想圆柱直径.
(三) ，牙距(p):为相邻牙在中经线上对应两点的轴向距离.在英制中以每一英寸
(25.4
业知识篇
4 页共36 页
mm)内的牙数来表明牙距.
下表列举常用规格的牙距(公制)牙数(英制)
1，公制自攻牙:
规格
S T
1.5
S T
1.9
S T
2.2
S T
2.6
S T
2.9
S T
3.3
S T
3.5
S T
3.9
S T
4.2
S T
4.8
S T
5.5
S T
6.3
S T
8.0
S T
9.5
牙距0.5 0.6 0.8 0.9 1.1 1.3 1.3 1.3 1.4 1.6 1.8 1.8 2.1 2.1 2，英制自攻牙:
规格4# 5# 6# 7# 8# 10# 12# 14#
AB牙24 20 20 19 18 16 14 14 牙
数A牙24 20 18 16 15 12 11 10
3，日标墙板钉:
规格6# 7# 8# 10#
牙数9 9 9 8
粗牙
牙距2.82 2.82 2.82 3.18
牙数18 16 15 12
细牙
牙距1.41 1.59 1.69 2.11
4，机械螺丝(机械牙):
公制(牙距) 英制(牙数)
规格
M2.5 M3 M3.5 M4 M5 M6 M8 4# 5# 6# 8# 10# 12# 1/4
粗牙0.45 0.5 0.6 0.7 0.8 1.0 1.2 40 40 32 32 24 24 20
细牙0.35 0.35 0.35 0.5 0.5 0.75 1.0 48 44 40 36 32 28 28 不知道你对这个回答是否满意?
