基坑变形监测计算程序(169～190次)

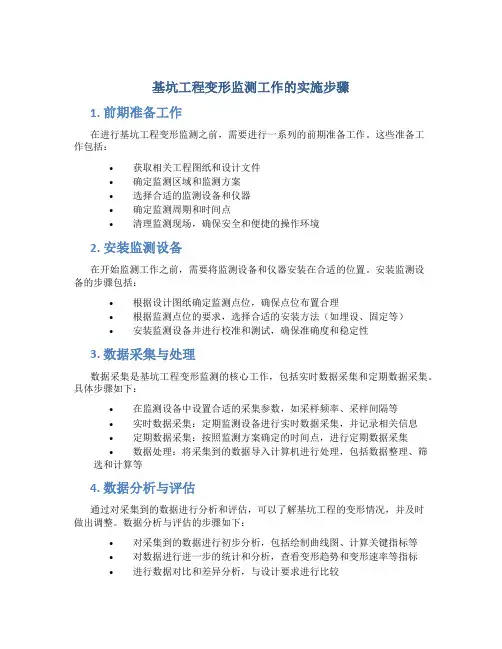

基坑工程变形监测工作的实施步骤1. 前期准备工作在进行基坑工程变形监测之前，需要进行一系列的前期准备工作。

这些准备工作包括：•获取相关工程图纸和设计文件•确定监测区域和监测方案•选择合适的监测设备和仪器•确定监测周期和时间点•清理监测现场，确保安全和便捷的操作环境2. 安装监测设备在开始监测工作之前，需要将监测设备和仪器安装在合适的位置。

安装监测设备的步骤包括：•根据设计图纸确定监测点位，确保点位布置合理•根据监测点位的要求，选择合适的安装方法（如埋设、固定等）•安装监测设备并进行校准和测试，确保准确度和稳定性3. 数据采集与处理数据采集是基坑工程变形监测的核心工作，包括实时数据采集和定期数据采集。

具体步骤如下：•在监测设备中设置合适的采集参数，如采样频率、采样间隔等•实时数据采集：定期监测设备进行实时数据采集，并记录相关信息•定期数据采集：按照监测方案确定的时间点，进行定期数据采集•数据处理：将采集到的数据导入计算机进行处理，包括数据整理、筛选和计算等4. 数据分析与评估通过对采集到的数据进行分析和评估，可以了解基坑工程的变形情况，并及时做出调整。

数据分析与评估的步骤如下：•对采集到的数据进行初步分析，包括绘制曲线图、计算关键指标等•对数据进行进一步的统计和分析，查看变形趋势和变形速率等指标•进行数据对比和差异分析，与设计要求进行比较•根据数据分析结果，评估基坑工程的稳定性和安全性，并提出相应的建议或措施5. 报告编制与提交完成数据分析和评估后，需要将结果整理成报告，并提交给相关人员。

编制报告的步骤包括：•整理数据分析结果和评估报告，包括数据表格、图表和文字说明等•撰写监测工作总结和建议，提出对基坑工程的调整或改进方案•进行报告的排版和格式调整，确保报告的可读性和规范性•将报告提交给相关人员，并进行必要的讲解和解释6. 监测工作的维护与更新基坑工程变形监测工作是一个持续进行的过程，需要进行维护和更新。

基坑变形监测实施方案一、引言。

基坑工程是指在建筑、市政、交通等领域中，为了建设地下室、地下车库、地铁站等需要进行的挖土与支护工程。

基坑变形监测是指对基坑工程施工过程中的变形情况进行实时监测和分析，以保障施工安全和周边环境稳定。

本文将就基坑变形监测的实施方案进行探讨。

二、监测技术选择。

基坑变形监测技术包括全站仪监测、GPS监测、倾角仪监测、测斜仪监测、裂缝计监测等多种技术手段。

在实际应用中，应根据基坑工程的具体情况，选择合适的监测技术，并进行合理组合，以确保监测数据的准确性和全面性。

三、监测方案制定。

1. 监测点布设，根据基坑工程的特点和周边环境的影响，合理布设监测点，包括基坑内部、周边建筑物、地下管线等关键部位。

2. 监测频次，根据基坑工程的施工进度和变形情况，确定监测频次，一般情况下，应进行日常监测和重大施工节点的实时监测。

3. 监测数据处理，监测数据的采集和处理应当符合相关规范和标准，确保数据的准确性和可靠性。

4. 监测报告编制，监测数据应及时编制成监测报告，对基坑变形情况进行分析和评估，提出相应的处理意见和建议。

四、监测管理与应用。

1. 监测管理，建立健全的监测管理体系，包括监测责任人、监测设备管理、数据管理等内容，确保监测工作的有序进行。

2. 监测应用，监测数据的及时分析和应用，对基坑工程的施工安全和周边环境的影响进行预测和评估，及时采取相应的措施和对策。

五、监测成果评价。

监测成果的评价应当包括监测数据的准确性、监测方案的合理性、监测管理的有效性等方面，对监测工作进行全面评价和总结，为今后类似工程提供经验和借鉴。

六、结论。

基坑变形监测是基坑工程施工过程中的重要环节，对保障施工安全和周边环境稳定具有重要意义。

因此，应根据具体工程情况，制定科学合理的监测方案，保障监测数据的准确性和全面性，为基坑工程的施工和周边环境的保护提供可靠的技术支持。

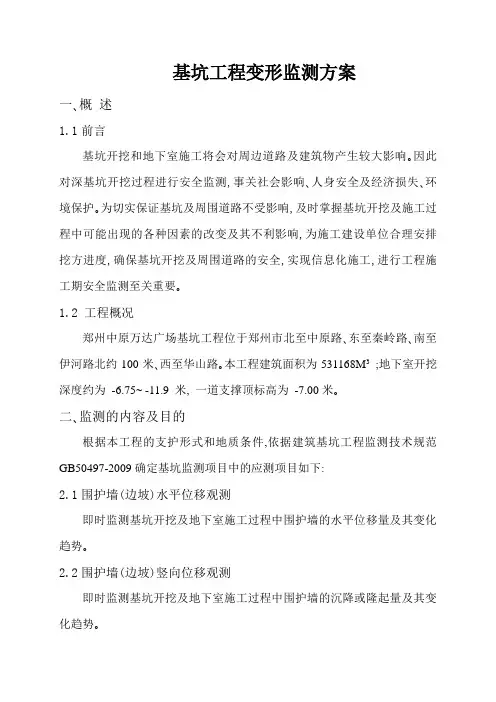

基坑工程变形监测方案一､概述1.1前言基坑开挖和地下室施工将会对周边道路及建筑物产生较大影响｡因此对深基坑开挖过程进行安全监测,事关社会影响､人身安全及经济损失､环境保护｡为切实保证基坑及周围道路不受影响,及时掌握基坑开挖及施工过程中可能出现的各种因素的改变及其不利影响,为施工建设单位合理安排挖方进度,确保基坑开挖及周围道路的安全,实现信息化施工,进行工程施工期安全监测至关重要｡1.2 工程概况郑州中原万达广场基坑工程位于郑州市北至中原路､东至秦岭路､南至伊河路北约100米､西至华山路｡本工程建筑面积为531168M3;地下室开挖深度约为-6.75~ -11.9 米, 一道支撑顶标高为-7.00米｡二､监测的内容及目的根据本工程的支护形式和地质条件,依据建筑基坑工程监测技术规范GB50497-2009确定基坑监测项目中的应测项目如下:2.1围护墙(边坡)水平位移观测即时监测基坑开挖及地下室施工过程中围护墙的水平位移量及其变化趋势｡2.2围护墙(边坡)竖向位移观测即时监测基坑开挖及地下室施工过程中围护墙的沉降或隆起量及其变化趋势｡2.3深层水平位移观测预先在支护桩或外侧土体中埋设专用测斜导管,用测斜仪沿导管轴线方向在不同设计深度层上测量导管随桩体挠曲倾斜度,以监测基坑开挖过程中支护结构深层的水平位移量及其变化趋势｡2.4周边道路与管线竖向位移观测即时监测基坑开挖及地下室施工过程中基坑周围道路与管线的垂直位移(沉降)量及其变化趋势｡2.5甲方认为必要的紧急状态的连续监测和及时通报,并按照甲方的要求协助甲方制定应急方案｡三､监测的方法技术3.1监测的技术标准1.《建筑变形测量规范》(JGJ8-2007)2.《城市测量规范》(JGJ8-99)3.《建筑基坑支护技术规程》(河南省标准DB33/T1008-2000)4.《建筑基坑支护技术规范》(国家行业标准JGJ120-99)5.《工程测量规范》(GB50026-2007)6. 有关设计施工图纸7. 其他技术要求3.2 监测仪器及监测点布置监测点的数量和位置可根据现场实际情况作适当增减;另在周围适宜处选埋3~4个测量基准点,用于垂直沉降和水平位移的基准参照点｡3.3监测精度3.3.1 位移､沉降监测精度依据现行规范有关内容及技术指标,确定本工程沉降､位移监测按二级变形观测要求施工,其精度为:a. 观测点测站高差中误差为±0.5mm;b. 观测点坐标中误差为±3.0mm;c. 水准路线附合或环线闭合差≤1.0n1/2mm(n为测站数);3.3.2 测斜测斜观测灵敏度为±0.02mm/500mm,限差0.2mm｡3.4 技术措施(1) 根据基坑施工进程,在基坑开挖前7天内对各监测项目进行2~3次初始数据的采集,并确保初始数据的准确､可靠｡(2)为确保各监测项目的精度,投入使用的仪器必须按规定内容检查､标定其技术指标,合格后方能使用｡定期检查标定仪器的主要技术指标,一般要求3个月检查1次,遇特殊情况(受损､振动等)随时检查标定,不合格的不能使用｡(3) 定期对使用的基准点或工作基点进行稳定性检测,点位稳定后,检测周期可适当延长,当对变形成果发生怀疑时,应随时进行检核｡(4)竖向位移观测可采用闭合环或往返观测法｡(5) 观测时使用同一仪器和设备,固定监测人员,采用相同的观测路线和观测方法｡(6)测点保护在各观测点制作明显记号标记,提示施工人员谨防破坏｡并派专人看护保管观测点｡3.5监测警戒值四､观测周期与基坑施工同步进行各项目的监测:(1) 基坑开挖初期,每隔3~5天监测1次｡(2) 基坑开挖到底部及基础底板施工期间,每隔1~2天监测1次,如出现异常或险情,则每天监测1次,甚至24小时连续监测,以确保基坑开挖和地下室施工的安全｡(3) 基础底板浇筑完毕,每隔2~3天监测1次,如发现异常,每天监测1次,变形稳定后恢复每隔3~5天监测1次｡五､监测成果资料及提交对各项监测数据用微机进行计算分析｡及时将测试结果打印成表格送交有关各方(业主､监理､施工单位)分析使用｡5.1监测成果资料内容a.围护墙(边坡)水平位移观测成果表;b.围护墙(边坡)竖向位移观测成果表;c.深层水平位移观测成果表;d.周边道路与管线竖向位移观测成果表｡5.2监测成果资料的提交a.基坑开挖初期,监测的打印资料在下次监测时送至工地;b.基坑开挖到底部及基础底板施工期间,监测当天在现场将有关监测成果算出提交给有关各方,正式的打印报表第二天送达工地｡c.基础底板浇筑完毕,监测的打印资料在第二天送至工地;5.3监测报告地下室工程结束,基坑土体回填后,即可终止安全监测｡对所测资料进行全面的综合计算分析,提交最终分析成果报告｡监测总报告内容包括:a.工程概况;b.监测项目,测点布置;c.仪器型号,规格和鉴定资料;d.监测方法;e.监测数据处理方法和监测结果过程曲线;f.监测结果评价｡六､信息反馈图1 监测信息反馈管理程序图七､项目管理本工程项目实行项目经理负责制｡项目经理负责该项目全面管理,抽､协调各方关系,组织实地监测,培训提高职工安全意识,负责向业主､监理单位､施工单位提交各阶段监测成果｡技术总负责人:对本施工方案的编写､实地操作､数据处理､成果上报的真实性,准确性,负全面技术责任｡仪器操作员:对仪器的日常保养,安全,周期检验负责｡在实地测量中要做到真实､准确､严谨的科学观｡数据管理､现场记录员:按测绘要求做到真实､不涂改､擦改｡发现数据(记录)有误,应及时提醒测量员实地重测｡资料保管员:负责监测资料的整理､保存和归档｡其他人员:服从工作安排,提高安全防范意识｡八､监测人员情况汇总表。

基坑变形监测规范基坑变形监测规范是指在基坑施工过程中，对基坑的变形进行监测的规范化操作，旨在及时掌握基坑变形情况，确保施工安全，防止基坑工程发生事故。

下面将从监测设备选用、监测方法和监测频率等方面来详细介绍基坑变形监测规范。

一、监测设备选用基坑变形监测设备的选用是确保监测结果准确可靠的前提。

首先，应选用专业的基坑变形监测设备，如测斜仪、水准仪、高斯仪等。

其次，监测仪器应符合国家相关标准，并具备合格证书。

在选择过程中，要充分考虑基坑的特殊情况，如基坑深度、土层等因素，并确保监测设备的稳定性和可靠性。

二、监测方法基坑变形监测方法主要包括实测法和数学模型计算法。

实测法是指通过实际测量变形孔的位移或倾斜，来获得基坑变形的数据。

实测法常用的监测仪器有测斜仪、水准仪等。

数学模型计算法是指通过建立基坑变形的数学模型，通过计算得出基坑变形的数据。

数学模型计算法常用的方法有有限元法、解析法等。

在选择监测方法时，要结合具体情况进行综合考虑，确保监测结果的准确性和可比性。

三、监测频率基坑变形监测的频率应根据基坑施工的具体情况来确定。

一般情况下，地下基坑的变形监测频率应为每天一次，直到基坑施工完成。

在基坑变形监测过程中，应及时记录数据，并与设计要求进行对比分析。

如发现变形超过设计要求，应及时采取相应的措施进行调整或修复。

四、监测记录和报告基坑变形监测应对监测数据进行记录和整理，包括监测时间、监测位置、监测方法、监测数据等内容，并进行编号和归档。

监测报告应包括基坑设计图纸、监测数据的图表和分析报告，以及设计单位的意见和建议。

监测报告应及时提交相关单位，用于工程进度的控制和安全验收。

在监测报告中，还应注明基坑施工过程中出现的问题和解决方法。

综上所述，基坑变形监测规范是确保基坑施工安全的重要环节。

通过合理选用监测设备、科学选择监测方法、确定监测频率，并记录和整理监测数据，可以及时发现问题并采取相应措施，从而确保基坑工程的安全和质量。

基坑变形的监测方案设计随着城市的快速发展，近年来地下工程和超高层建筑物越来越多，各种深基坑开挖的深度和规模也越来越大。

国内因地下工程或挖掘深基坑而造成的塌陷事件屡见不鲜。

为加强对地下工程和深基坑安全监测，实现地下工程和深基坑监测工作的动态管理，保障工程施工安全，降低工程的造价，在深基坑施工中的变形监测已越来越受到人们的重视。

（一）基坑变形监测的内容：基坑开挖施工的基本特点是先变形，后支撑。

在进行基坑开挖及支护施工过程中，每个分步开挖的空间几何尺寸和开挖部分的无支撑暴露时间，都与围护结构、土体位移等存在较强的相关性。

这就是基坑开挖中经常运用的时空效应规律，做好监测工作可以牢靠而合理地利用土体自身在基坑开挖过程中掌握土体位移的潜力，从而达到保护环境、最大限度保护相关方面利益的目的。

依据本工程的要求、四周环境、基坑本身的特点及相关工程的经验，根据安全、经济、合理的原则，测点布置主要选择在3倍基坑开挖深度范围内布点，拟设置的监测项目如下：1、基坑顶部水平、垂直位移监测2、支护结构水平、垂直位移监测3、深层水平位移4、管网变形监测5、道路变形监测6、建筑物沉降监测7、锚杆拉力监测（二）基坑变形监测方法：1.监测点的布设（1）基坑顶部水平和垂直位移监测点基坑顶部竖向位移监测点和水平位移监测点可共用一个标志，也可分别布设。

监测点应沿基坑周边布置，周边中部、阳角处应布置监测点；监测点水平间距不宜超过20m。

测点利用长8公分带帽钢钉直接布置在新浇筑的围护墙顶部，并测得稳定的初始值。

本项目拟布设垂直和水平位移监测点各16个，编号PD1～PD16。

（2）支护结构水平、竖向位移监测点支护结构竖向位移监测点和水平位移监测点可共用一个标志，也可分别布设。

监测点应沿布设在支护结构中部、阳角处；监测点水平间距不宜超过20m。

测点利用长8公分带帽钢钉直接布置在新浇筑的支护结构上，并测得稳定的初始值。

本项目拟布设垂直和水平位移监测点各8个，编号Z1～Z8。

基坑变形监测技术方案1. 概述基坑工程在建设过程中，由于土体的开挖、支护和工程荷载等因素，基坑周围土体会发生变形，进而对相邻的土体以及周边建筑物产生影响。

为了确保基坑工程的安全进行和及时预警，需要对基坑的变形进行监测。

本文提出了一种基坑变形监测技术方案，通过采用监测设备和数据处理方法，实现对基坑变形的实时监测和分析。

2. 监测设备和传感器为了实现基坑变形的监测，需要安装相应的监测设备和传感器。

以下是常用的监测设备和传感器的介绍：2.1 GNSS测量仪GNSS测量仪（全球导航卫星系统）可用于测量基坑中各个关键点的三维位移，通过比较测量结果与基准值，可以判断基坑是否发生变形。

2.2 倾斜仪倾斜仪可以用于测量基坑支撑体的倾斜情况，倾斜仪的安装位置通常选择在支撑体的关键部位上。

2.3 压力传感器压力传感器可用于测量基坑周边土体的压力变化，通过监测压力的变化，可以判断土体的变形情况。

2.4 监测网络为了实现对监测设备的集中管理和远程监控，可以通过建立监测网络来实现，监测网络可以将各个监测设备的数据传输到监测中心，实现对数据的实时监测和分析。

3. 数据处理方法基坑变形监测的数据处理方法对于实时监测和预警具有重要意义，以下是常用的数据处理方法：3.1 数据采集与存储监测设备通过传感器采集到的数据需要进行有效的存储，可以采用数据库或者云存储的方式，确保数据的安全和可靠。

3.2 数据分析与处理通过采用数据处理算法和数学模型，对监测数据进行分析和处理，可以得到基坑变形的趋势和变形量，进而判断基坑是否存在安全隐患。

3.3 预警与报警基于数据分析结果，可以设置相应的预警和报警机制，当监测数据超过预设阈值时，即发出预警信号，便于及时采取措施避免事故的发生。

4. 方案优势通过采用基坑变形监测技术方案，可以实现以下优势：4.1 实时监测监测设备可以对基坑变形进行实时监测，及时获取监测数据并进行分析，保证工程施工过程的安全性。

基坑变形监测方案
1、监测目的
本基坑工程按二级基坑要求监测，为确保基坑及周边建、构筑物的安全及保证本地下建筑物的顺利施工，及时掌握基坑施工、支护过程中的地基土及支护结构的应力应变信息，以确定基坑施工安全信息等，并作出安全预警报告，出现异常情况及时采取有效措施，故本工程应作原位监测工作；基坑监测应选择具同类场地监测经验的具独立资质的单位进行。

2、基坑监测内容
（1）围护结构施工和基坑开挖过程中应对围护结构、周边建筑物进行监测，监测数据须及时反馈,进行信息化施工。

（2）监测应由具有专业资质的单位实施，监测方案实施前应报设计单位审定确认后方可实施。

（3）监测内容及监测点布设：
1）沿支护结构顶部每隔15-20m左右布设一个水平位移监测点。

2）基坑周边建筑物布设沉降观测点。

3）沿基坑周边每隔50m左右布设一个深层土体位移观测点。

3、监测要求
（1）所有测试点、测试设备需加强保护，以防损坏。

（2）量测周期：基坑土方开挖到地下室侧壁回填。

（3）监测单位需及时向设计单位提供监测结果。

4、监测报警值
（1）支护结构：水平位移速率≤3mm/d，位移总量≤30mm。

（2）周围建筑物沉降速率≤2mm/d，差异沉降量≤0.2%。

（3）深层土体位移：位移速率≤3mm/d，位移总量≤50mm。

基坑平面位移计算模型（一）基坑平面位移计算模型（二）G测点P(X,Y H)基坑外侧基坑内侧基坑轮廓线(X1,Y1,H1)F P1E DP2(X2,Y2,H2)测控参考线（圆弧半径）平面位移：P1 P2平面位移：P0 P2本期位移：垂直位移：P1 E累计位移：垂直位移：P0 D平行位移：P1 F 平行位移：P0 G竖向位移：H2-H1竖向位移：H2-H0注：圆心在基坑外时,测控参考线PO变为OP，其方向相反。

圆心(X0,Y0)仅供参考！编者对计算错误不承担责任！XXXX建设项目基坑工程8-8剖面基坑位移速率变化趋势(J8-1测点)2009年8月28日至2009年12月24日测量：计算：校对：云南城市建设工程咨询有限公司基坑变形监测计算程序使用说明（第二版）一、程序特点及操作要求1、该计算程序把复杂问题简单化，具有“数据处理快、计算精度高、获得信息多、操作易掌握”的特点。

2、操作人员无需技术和经验，只要在表格中输入监测数据，计算程序会自动分析计算出被监测点的位移变化参数。

二、初始设置根据工程实际情况在首次计算前，先对计算表中的黄色单元格进行初始设置。

【要在G4单元格中选择合适的计算模式。

否则，会造成计算错误。

】填写设计警戒值、工程名称、监测部位、被监测点坐标、测控参考线上任意两点（A、B）或圆弧半径上（O、P）两端点的坐标。

1、监测部位：监测点所在部位，如：基坑XXX剖面或XXX边。

2、被监测点坐标：在基坑边设置的监测点坐标初始值（平面坐标及高程）。

3、测控参考线：为判定被监测点位移方向而设置的参考线。

①直线监测体：用与被测物体运动趋势垂直的直线，如：基坑轮廓线、挡墙轴线、地面裂缝等，或与这些直线平行的任意直线；②圆弧监测体：用圆心(O)与被监测点(P)连线。

即：直线OP或PO。

三、监测数据计算1、初始信息设置完成后，黄色单元格中的数据不得随意更改。

2、每次监测计算时，只需在白色单元格中输入：监测日期、累计时间、监测次数、被监测点当期测量坐标（平面坐标及高程）等数据。

基坑变形监测设计方案本项目基坑安全等级为一级，基坑护壁施工应进行支护结构的水平位移监测及地面沉降观测，以确保基坑安全，位移观测必须委托有资质的第三方进行。

本工程支护结构的位移监测点布置于基坑周边上,共布置49个水平及垂直位移监测点。

详见附件：基坑支护总平面图。

（1）监测项目包括支护结构的水平位移测量及地面沉降观测等。

（2）监测方法采用TC2000全站仪。

（3）测量精度要求测量精度为0∙ Imnu（4）监测点布置及监控周期支护结构的位移监测点布置于基坑周边上，共布置49个水平及垂直位移监测点。

详见附件：基坑支护总平面图。

各监测项目在基坑开挖前应测得一次初始值，各层土方开挖完成后各测一次。

基坑开挖到位后每周监测一次，连续测三次。

（5）监测管理及信息反馈设置专职测量员，由技术负责人管理。

各监测项目及各次监测均应在现场准确记录。

各次监测完毕后1日内应将监测结果反馈至项目部。

（6）信息化施工本工程的实施遵循“动态设计、信息法施工”的原则，在施工过程中，如发现地质情况与原勘察设计不符，应及时通知勘察、设计人员及有关单位协商，并及时调整设计、施工方案和参数，以避免工程事故的发生。

施工过程中应注意收集天气气象资料，根据气象资料对实施安排做出调整。

利用位移反馈法检查支护的合理性和安全性。

根据位移结果确定是否采取应急措施，确保施工人员及建筑物安全。

基坑边坡水平及垂直变形监控值为3. 0cm,报警值为连续三天基坑水平变形值23mm∕d,必须采取相应的应急措施。

（7）报警及抢险预案设计根据基坑监测设计，当监测值达到或超过监控值时，应加密观测次数，同时启动下列抢险预案：（1）暂停护壁及土方开挖施工，并快速查明监测值超过监控值的原因。

（2）针对基坑变形过大的具体原因及时采用增加锚杆、加内支撑、土方回填或卸荷等单项或综合措施进行抢险。

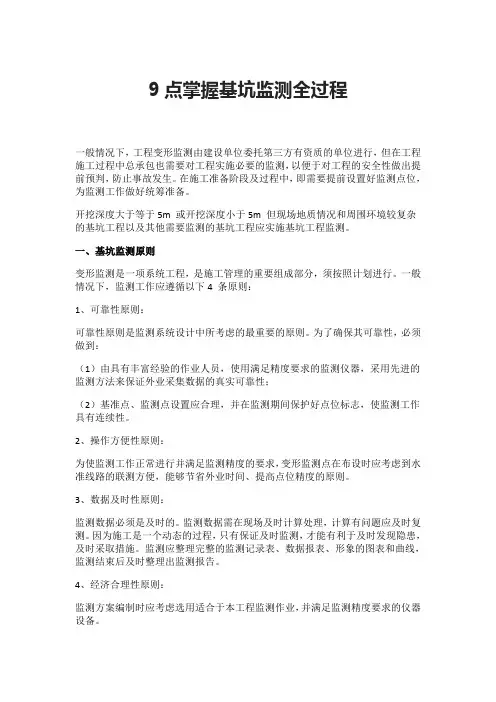

9点掌握基坑监测全过程一般情况下，工程变形监测由建设单位委托第三方有资质的单位进行，但在工程施工过程中总承包也需要对工程实施必要的监测，以便于对工程的安全性做出提前预判，防止事故发生。

在施工准备阶段及过程中，即需要提前设置好监测点位，为监测工作做好统筹准备。

开挖深度大于等于5m 或开挖深度小于5m 但现场地质情况和周围环境较复杂的基坑工程以及其他需要监测的基坑工程应实施基坑工程监测。

一、基坑监测原则变形监测是一项系统工程，是施工管理的重要组成部分，须按照计划进行。

一般情况下，监测工作应遵循以下4 条原则：1、可靠性原则：可靠性原则是监测系统设计中所考虑的最重要的原则。

为了确保其可靠性，必须做到：（1）由具有丰富经验的作业人员，使用满足精度要求的监测仪器，采用先进的监测方法来保证外业采集数据的真实可靠性；（2）基准点、监测点设置应合理，并在监测期间保护好点位标志，使监测工作具有连续性。

2、操作方便性原则：为使监测工作正常进行并满足监测精度的要求，变形监测点在布设时应考虑到水准线路的联测方便，能够节省外业时间、提高点位精度的原则。

3、数据及时性原则：监测数据必须是及时的。

监测数据需在现场及时计算处理，计算有问题应及时复测。

因为施工是一个动态的过程，只有保证及时监测，才能有利于及时发现隐患，及时采取措施。

监测应整理完整的监测记录表、数据报表、形象的图表和曲线，监测结束后及时整理出监测报告。

4、经济合理性原则：监测方案编制时应考虑选用适合于本工程监测作业，并满足监测精度要求的仪器设备。

二、监测方案一般情况下，监测方案应包括下列内容：1、工程概况2、建设场地岩土工程条件及基坑周边环境状况3、监测目的和依据4、监测内容和项目5、基准点、监测点的布设和保护6、监测方法及精度7、监测周期和监测频率8、监测报警及异常情况下的监测措施9、监测数据处理与信息反馈10、监测人员的配备11、监测仪器设备及检定要求12、作业安全及其他管理制度三、监测项目1、基坑工程现场监测点对象应包括：（1）支护结构；（2）地下水状况；（3）基坑底部及周边土体；（4）周边建筑；（5）周边管线及设施；（6）周边重要的道路；（7）其他应监测的对象。

第一章基坑变形监测1 、监测目的为确保施工期间围护结构和坑壁的稳定性，以及周围地面建筑物、道路的安全及正常运营，施工期间必须加强监控量测，做到信息化施工。

基坑工程施工前，应由建设单位委托具备相应资质的第三方编制监测方案，方案应经评审后认定后对基坑工程实施现场监测。

在施工过程中对基坑围护结构的受力情况、周围地表位移等进行监测是十分必要的。

这样做，一是可以及时了解开挖过程中围护体系的实际状态，对比分析设计条件与现场实际的差异，以便及时修正设计；二是有利于正确估计开挖过程中围护体系的稳定性，掌握基坑开挖对周围环境的影响，为临近建筑物及地下管线的安全提供保证；三是可以通过接受反馈信息，科学合理安排下一步的施工工序，使施工更加安全，工程质量更好。

2 、监测内容根据本工程的情况，监测内容主要有：（1）坡顶水平位移及垂直位移（2）周边建筑物沉降（3）周边管线巡视检查及位移监测1）边坡有无塌陷、裂缝及滑移2）开挖后暴露的土质情况与岩土工程勘察报告有无差异3）基坑开挖有无超深开挖4）基坑周围地面堆截是否有超载情况5）基坑周边建筑物、道路及地表有无裂缝出现3、监测要求（1）监测方法及精度要求1）初始值：基坑工程监测工作的准备工作应在基坑开挖前完成。

应在至少连续三次测得的数值基本一致后，才能将其确定为该项目的初始值。

2）沉降观测：采用二级水准测量进行观测，其精度指标为：观测点测站高差中误差≤±0.5mm；附合闭合差≤±0.3 mm(n为测站点)。

3）坡顶水平位移：采用全站仪建立坐标系统，通过直接观测点位坐标值来确定水平位移。

观测点坐标中误差不大于±1.0mm。

（2）监测数据处理及反馈量测成果整理每次量测后，将原始数据及时整理成正式记录，对每一个量测断面内每一种量测项目，均进行以下资料整理：1）原始记录表及实际测点图。

2）位移（应力）值随时间及随开挖面距离的变化图。

3）位移速度、位移（应力）加速度随时间以及随开挖面变化图。

基坑支护变形监测方案设计基坑支护是指在建筑工程中为了保障基坑的稳定和安全，采取各种措施进行支护和加固的工作。

支护变形监测方案设计是基坑支护工程中的一个重要环节，它能够通过对支护变形的监测和控制，及时发现问题，并采取相应的措施，保障基坑施工的安全性和有效性。

支护变形监测方案设计的主要内容包括：目标及要求、监测指标、监测位置、监测方法、监测频率、数据采集及处理、监测结果分析、报告编制等。

首先，制定支护变形监测的目标和要求，明确监测的目的是为了掌握基坑支护状况，及时发现问题并采取措施。

要求监测结果准确可靠，监测过程和监测数据要有追溯性和可比性。

其次，确定监测指标，根据基坑支护的设计方案和工程特点，确定需要监测的变形指标，如土体位移、支撑结构内力等。

同时，要根据监测指标的变化范围和安全要求，确定相应的限值，以便及时判断支护状况是否符合要求。

然后，确定监测位置，根据基坑支护工程的结构特点和支撑位置，选择监测点位。

监测点位应覆盖整个基坑，并合理布置，可以反映整个基坑支护的变形情况。

接下来，确定监测方法，根据监测指标的不同，选择相应的监测方法。

常见的监测方法包括全站仪监测、测斜仪监测、应变计监测、压力传感器监测等。

根据实际情况选择合适的监测方法，并设计监测仪器的安装和固定方式。

然后，确定监测频率，根据工程的施工周期、支护结构的变形速度和变形范围等因素，确定监测的频率。

一般来说，监测频率要根据实际情况灵活调整，保证监测结果的准确性和可靠性。

接着，确定数据采集及处理的方法，选择合适的数据采集设备，并设计数据处理的算法和流程，确保监测数据的准确性和可比性。

同时，要做好数据的备份和存档工作，以备查验和分析。

然后，进行监测结果分析，根据监测数据和监测指标的限值，对监测结果进行分析和评价。

及时发现异常情况，判断支护状况是否符合要求，并根据情况采取相应的措施，保障基坑施工的安全和顺利进行。

最后，编制监测报告，将监测结果整理、分析和汇总，编制监测报告，提出相应的建议和措施，供施工单位和监理单位参考和执行。

基坑变形监测方案1. 简介基坑变形监测是土木工程中的重要环节，通过对基坑变形情况的实时监测，可以及时发现并解决基坑工程中可能出现的安全隐患，保障工作人员和周边环境的安全。

本文档将介绍一种基坑变形监测方案，该方案结合了传统的测量方法和现代化的监测技术，能够实现对基坑变形的全面和精确监测。

2. 方案概述本方案主要包含以下几个步骤：1.基坑测量点布设：根据基坑的大小和形状，合理确定测量点的布设位置。

测量点应覆盖基坑各个关键部位，包括边坡、底板和周围建筑物等。

2.测量仪器选择：根据实际需要选择合适的测量仪器。

可以使用传统的光学测量仪器，如全站仪和水准仪，也可以使用现代化的无线传感器和监测设备。

3.测量方式和频率：根据工程的实际情况确定测量方式和频率。

可以选择静态测量或动态测量，频率可以根据需要进行调整。

4.数据处理和分析：采集到的监测数据需要进行处理和分析，以获取基坑变形的具体情况。

可以使用专业的数据处理软件，如MATLAB和Excel，对数据进行分析和可视化展示。

5.报告撰写和汇总：根据监测结果撰写监测报告，对基坑的变形情况进行详细描述和分析。

报告应包括测量数据、分析结果和建议等内容，并及时上报相关部门和项目管理方。

3. 方案优势相较于传统的基坑变形监测方法，本方案具有以下优势：1.实时监测：采用现代化的无线传感器和监测设备，可以实现对基坑变形的实时监测，及时发现变形情况并采取相应措施。

2.高精度测量：采用高精度的测量仪器，如全站仪和水准仪，可以对基坑的变形进行精确测量，提高监测结果的准确性。

3.数据处理简便：采用专业的数据处理软件，可以对大量监测数据进行自动化处理和分析，提高数据处理的效率和准确性。

4.可视化展示：通过对监测数据进行可视化展示，可以更直观地呈现基坑的变形情况，方便工程管理和决策。

5.报告及时性：通过及时撰写监测报告，并及时上报相关部门和项目管理方，可以及时发现和解决基坑工程中可能出现的安全隐患。

基坑工程变形监测设计方案一、前言基坑工程是指在地下挖掘出土、种设建筑物等工作过程中形成的临时性大型深坑。

由于基坑工程的施工对周边环境和地下结构都有一定的影响，因此需要对基坑工程的变形进行监测和分析，以保证基坑工程的安全施工和周边建筑物的安全运行。

本文将从基坑工程变形监测的原因和意义、监测指标和方法、监测装置和方案设计等方面进行论述。

二、基坑工程变形监测的原因和意义1. 基坑工程的原因基坑工程由于其特殊性和复杂性，存在多种变形的原因，主要包括以下几个方面：（1）地下水位的影响：基坑工程所处地段的地下水位的变化会对基坑的变形造成不同程度的影响。

（2）土壤的力学性质：基坑工程所处地段的土壤类型和力学性质不同，对基坑的变形也会造成不同程度的影响。

（3）基坑的施工方式：基坑的开挖方式和支护结构的设计对基坑的变形也会有一定的影响。

2. 监测的意义基坑工程变形监测主要包括对基坑周边建筑物的变形、地下管线的变形和基坑自身的变形进行监测和分析。

监测的目的是为了：（1）提高基坑工程的安全性：及时发现并分析基坑工程的变形情况，可以及时采取措施，减小基坑工程对周边环境和地下结构造成的影响。

（2）保证基坑工程的质量：通过监测和分析基坑工程的变形情况，可以为进一步完善基坑工程的施工方案提供依据，提高基坑工程的施工质量。

（3）保护周边建筑物和地下管线的安全：通过对基坑工程周边建筑物的变形和地下管线的变形进行监测和分析，可以为保护周边建筑物和地下管线的安全提供依据。

三、监测指标和方法1. 监测指标基坑工程变形监测的主要指标包括：（1）基坑变形：包括基坑的立面水平位移、立面垂直位移、基坑的开挖和回填变形等。

（2）地下管线变形：包括地下管线的水平位移、垂直位移和变形等。

（3）周边建筑物的变形：包括周边建筑物的立面水平位移、立面垂直位移、建筑物的变形等。

2. 监测方法基坑工程变形监测的方法包括：（1）全站仪监测法：通过在基坑工程周边设置一定数量和位置的全站仪，对基坑、地下管线和周边建筑物的变形进行测量。

基坑变形监测技术方案一、工程概况本工程由一幢门字形酒店、六幢不同高度公寓和整体地下车库组成，总占地面积约30000m2，总建筑面积约23万m2，地下建筑面积约8.7万m2。

本工程基坑总面积约29300m2，东西向长约300～400m，南北方向长约40～110m。

基坑总延长线为785m，地下室为三层，基坑开挖深度为-18.2m、-18.7m，管线分布复杂。

基坑北侧紧邻海河，南侧是车流量较大的公路，海河水位的变化及张自忠路面动荷载的干扰都将是某基坑监测的难点。

基坑监测等级为一级，监测手段众多，监测内容、监测工作量及监测难度均较大。

二、依据及原则1.《建筑变形测量规程》（JGJ/T8-97）2.《工程测量规范》（GB50026-93）3.《建筑基坑支护技术规程》JGJ120-994.《国家一、二等水准测量规范》（GB12897-93）5.《天津市建筑地基基础设计规范》（TBJ1-88）依据规范和天津市建设主管部门对建筑物基坑施工相关文件的要求，以及基坑设计的相关要求；为确保建筑物地下基坑施工及周边环境的安全性和可靠性，使在基坑开挖和施工期间的变形得到有效控制，保证其不对基坑自身及周边环境造成破坏性的影响，用科学的数据指导基坑信息化施工，保证施工安全。

三、基坑监测项目为了及时收集、反馈和分析周围环境要素在施工中的变形信息，实现信息化施工并确保施工安全，综合本工程周边环境状况及围护结构和支护体系的特点，遵照设计的相关要求，本工程共进行如下几项基坑监测工作：1、周边环境监测A、地下管线变形监测；B、基坑外道路变形监测；C、基坑外地下潜水水位监测；D、基坑外承压水水位监测；E、基坑外土体水平位移（测斜）监测；F、基坑外土体表面变形监测；G、海河堤岸变形（沉降、变形）监测；2、围护结构监测A、围护桩桩体水平位移（测斜）监测；B、围护桩桩顶变形（沉降、位移）监测；C、围护桩内、外侧水土压力监测；D、围护桩的竖向钢筋应力监测；3、支撑体系和立柱监测A、支撑轴力监测；B、钢格构柱及立柱角钢应力监测；C、立柱位移和沉降监测；4、其它监测A 、基坑开挖过程中土体分层沉降监测；四、基坑监测点位布置1、周边环境监测A 、地下管线、路面等的变形监测包括基坑周边的张自忠路、兴安路的地下管线、路面、海河堤岸的沉降监测点的布设。

基坑变形测量规范1. 引言•目的：本文旨在规范基坑变形测量工作，确保测量的准确性和可靠性，为基坑工程的安全和设计提供科学依据。

•背景：基坑工程是建筑工程中的重要组成部分，对其变形进行有效测量可以及时发现并解决问题，确保施工质量和工程安全。

2. 测量设备基坑变形测量所需的设备主要包括：•基坑变形测量仪：用于测量基坑的沉降、收敛等变形情况。

•地下水位测量仪：用于测量基坑周边地下水位的变化情况。

•水准仪：用于测量基坑周边的高程变化情况。

3. 测量方法基坑变形测量应该遵循以下方法：3.1 基坑变形测量•测量位置确定：根据基坑的具体情况，在基坑周边选择一定数量的测点，并使用测量仪器记录下其初始位置。

•测量时间安排：根据工程进度、天气条件等因素，确定测量时间和频次，保证测量数据具有一定的连续性。

•数据记录方式：使用测量仪器进行测量，并将测量结果记录在测量记录表中。

•数据处理与分析：对测量数据进行处理和分析，使用合适的方法计算基坑的变形情况，并绘制变形曲线图。

•结果评估与报告编写：根据测量结果进行评估，并编写详细的测量报告，报告应包括测定结果、误差范围等信息。

3.2 地下水位测量•测点设置：在基坑周边选择一定数量的测点，设置地下水位测点。

•测量时间安排：根据施工进度、地下水变化情况等因素，确定地下水位的测量时间和频次。

•数据记录方式：使用地下水位测量仪器进行测量，并将测量结果记录在测量记录表中。

•数据处理与分析：对测量数据进行处理和分析，计算地下水位的变化情况，并绘制地下水位变化图。

•结果评估与报告编写：根据测量结果进行评估，并编写详细的测量报告，报告应包括地下水位变化信息、测量误差等内容。

3.3 高程变化测量•测点设置：在基坑周边选择一定数量的测点，设置高程测点。

•测量时间安排：根据工程进度和高程变化情况确定测量时间和频次。

•数据记录方式：使用水准仪进行测量，并将测量结果记录在测量记录表中。

•数据处理与分析：对测量数据进行处理和分析，计算高程变化情况，并绘制高程变化图。
