哪些地方需要安装应急灯
《建筑设计防火规范》：除住宅外的民用建筑、厂房和丙类仓库的下列部位，应设置消防应急照明灯具：
1 封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室；
2 消防控制室、消防水泵房、自备发电机房、配电室、防烟与排烟机房以及发生火灾时仍需正常工作的其它房间；
3 观众厅，建筑面积超过400m2 的展览厅、营业厅、多功能厅、餐厅，建筑面积超过200m2的演播室；
4 建筑面积超过300m2 的地下、半地下建筑或地下室、半地下室中的公共活动房间；
5 公共建筑中的疏散走道。
二、应急灯质量应达到的主要标准
1、应急照明时间要连续达到90分钟。
2、必须设置故障指示灯或者设置故障报警装置。
3、灯的外壳必须是不燃材料或者采用氧脂数大于等于32的阻燃材料。
4、应急灯禁止使用铅酸电池。
5、具备一定的抗震性能
三、鉴别应急灯质量达标的基本方法：
一看：看外壳是塑料的还是金属的，如果是塑料外壳就有可能达不到耐火等级，尤其是白色的塑料外壳，更可能没有经过防火阻燃处理。
二找：找故障灯，达标的应急灯必须设置故障灯，如果没有，证明就是于不合格产品。
三烧：用打火机一点就燃的塑料外壳，是绝对达不到耐火等级的。
四掂：如果应急灯过重，或者应急灯一端轻，一端重，可能应急灯采用的是国禁止的铅酸电池

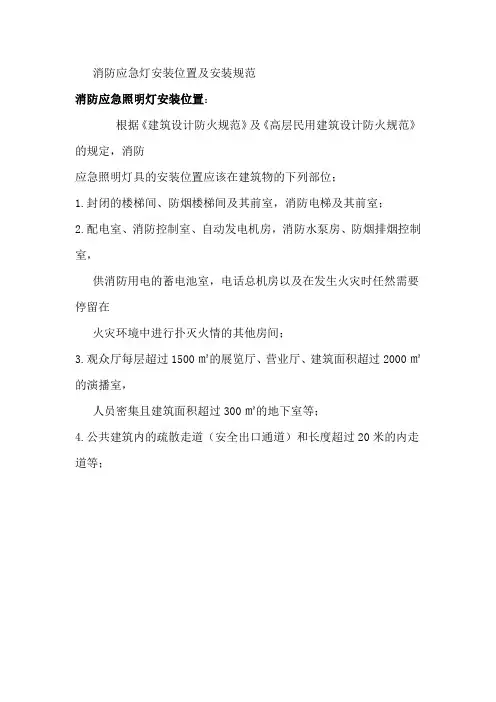

消防应急灯安装位置及安装规范 消防应急照明灯安装位置： 根据《建筑设计防火规范》及《高层民用建筑设计防火规范》的规定，消防 应急照明灯具的安装位置应该在建筑物的下列部位； 1.封闭的楼梯间、防烟楼梯间及其前室，消防电梯及其前室； 2.配电室、消防控制室、自动发电机房，消防水泵房、防烟排烟控制室， 供消防用电的蓄电池室，电话总机房以及在发生火灾时任然需要停留在 火灾环境中进行扑灭火情的其他房间； 3.观众厅每层超过1500㎡的展览厅、营业厅、建筑面积超过2000㎡的演播室， 人员密集且建筑面积超过300㎡的地下室等； 4.公共建筑内的疏散走道（安全出口通道）和长度超过20米的内走道等；
消防应急灯安装位置参考图例 消防应急灯安装规范 一、消防应急照明灯安装规范 常见的双头消防应急照明灯，一般安装于疏散通道大门出口的门框上方，走廊、 安全出口走道的墙壁上，距离地面约2米以上的高度；大型的电子市场、购物中心 等场所，双头应急灯有直接壁挂安装于立柱上面的。 消防应急灯的安装位置以不被物体撞击，遮挡为好；安装过高，会影响停电应急 时光照亮度的光效作用，及对应急灯具进行检修、调试的不便；
双头消防应急照明灯的按照高度以2.2米左右即可；也要根据使用场所的实际情况 而定，当使用场所的空间较大，应急灯具的使用密度增加的情况下，可以适当的对安装 高度进行调整；前提条件必须满足消防检查验收部门的相关规定； 双头应急灯酒店房间安装图例
消防应急照明灯酒店走廊安装使用图例 led 应急吸顶灯安全走道安装使用效果图 二、消防应急安全出口指示灯的安装规范
消防应急出口灯可分为安全出口标志灯和疏散通道指示标志灯。 安全出口标志灯的安装位置通常在建筑物内通往室外的正常出口和应急通道的 出口处。多层和高层建筑各楼层通往楼梯间和消防电梯前室的门口；大面积的厅堂、 场、馆通向疏散通道和通往前厅、侧厅、楼梯间的出口； 消防应急疏散指示灯安装位置图例 安全出口灯一般安装于出口门框的上方，如果门框太高时，可安装于门框的 侧口位置；为防止火灾发生时产生的烟雾影响视觉，其安装高度以2.2-2.5米为宜；
应急照明强启与非消防 电源强切 公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
应急照明灯强启和非消防电源强切 应急照明的几种接法 说说关于应急照明的几个问题，有利于大家理解： 1．带蓄电池的应急照明灯，不一定是断电才亮，有电也可以亮。 2．如果正常有电，绝不能用切断正常的方法以蓄电池供电来使消防点亮！（特别注意） 3．如果疏散指示灯常亮就没必要强启了！（听着很简单，实际中经常发现有人标着常亮却又做强启） 4．如果应急照明平时是正常照明的一部分，只要选用带指示灯的且与正常照明分开可以不做强启！（其实很多都是这种情况） 5．如果做强启，且这个回路上只用一个来控制所有灯，那么你用单控也可以；否则必须双控。 非消防电源强切（分励脱扣器原理） 分励脱扣器本质上就是一个分闸线圈加脱扣器。热脱扣和电磁脱扣也用这个脱扣器。给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。 断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。这就是分励脱扣和电动操作分闸的区别。
断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。 分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。 分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合，所有的常闭都断开分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭。在民用建筑中非消防电源的切除中,强切消防时需要停电的回路，选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。
消防应急灯具的设置范围 消防应急灯具是重要的应急照明，在安装设计的时候，都要根据标准规范以及实际应用来进行合理的设计。根据《建规》第11.3.1条规定：除住宅外的民用建筑、厂房和丙类仓库的下列部位，应设置消防应急照明灯具： 1、封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室； 2、消防控制室、消防水泵房、自备发电机房、配电室、防烟与排烟机房以及发生火灾时仍需正常工作的其它房间； 3、观众厅，建筑面积超过400m2的展览厅、营业厅、多功能厅、餐厅，建筑面积超过200m2的演播室； 4、建筑面积超过300m2的地下、半地下建筑或地下室、半地下室中的公共活动房间； 5、公共建筑中的疏散走道。 同时，为了能够进一步完善公共场合的消防应急灯具的应用合理性，《建规》第11.3.4条规定：公共建筑、高层厂房(仓库)及甲乙丙类厂房应沿疏散走道和安全出口、人员密集场所疏散门的正上方设置灯光疏散指示标志。《建规》第11.3.5条规定：下列建筑或场所应在其内疏散走道和主要疏散路线的地面上增设能保持视觉连续的灯光疏散指示标志或蓄光疏散指示标志： 1、总建筑面积超过8000m2的展览建筑； 2、总建筑面积超过5000m2的地上商店； 3、总建筑面积超过500m2的地下、半地下商店； 4、歌舞娱乐放映游艺场所； 5、座位数超过1500个的电影院、剧院，座位数超过3000个的体育馆、会堂或礼堂。 《建规》将消防应急灯具的设置单独列为一个章节进行了全面规范，与原《建筑设计防火规范》(GBJ16-87)相比，明显扩大了消防应急照明灯具的设置范围，突出了消防应急标志灯设置的强制性，如规定普通的民用建筑(除住宅外)、厂房(仓库)的规定部位均应设置消防应急灯具，公共建筑、高层厂房(仓库)、除丁戊类以外的厂房的疏散走道、安全出口、疏散门等部位设置灯光疏散指示标志和具有一定规模的公共建筑和地下(半地下)商店及歌舞娱乐游艺放映场所等建筑增设地面灯光或蓄光疏散指示标志。 目前许多设计单位对规范理解不够、执行标准不严，擅自降低标准设计，往往只重视了人员密集场所和大型公共建筑消防应急灯具的设计问题，对于多层工业厂房(仓库)、普通的公共建筑消防应急灯具不予设计，尤其是对增设地面灯光或蓄光疏散指示标志不能严格执行，认为设不设无所谓。
消防应急照明和疏散指示系统安装规范 深圳市共安智能科技有限公司 1、系统布线应符合国家标准GB50303《建筑电气工程施工质量验收规范》要求。 2、消防应急灯具与供电线路之间的连接不得使用插头连接。 3、消防应急灯具安装后不应对人员正常通行产生影响。消防应急疏散指示标志灯周围应保证无其他遮挡物，消防应急灯具不应安装在可燃材料表面上。 4、带有疏散方向指示箭头的消防应急疏散指示标志灯在安装时应保证箭头指示疏散方向的与疏散方向相同。 5、指示出口的消防应急标志灯应固定在坚固的墙上或顶棚下，安装方式可以明装，也可以嵌墙暗装。 6、消防应急灯具在安装时应保证灯具上的各种状态指示灯易于观察，试验按钮（开关）能被人工或遥控操作。 7、消防应急照明灯安装时，在正面迎向人员疏散方向，应有防止造成眩光的措施。 8、消防应急灯具吊装时宜使用金属吊管。吊管上端应固定在建筑物实体或构件上。 9、作为辅助指示的蓄光型标志牌只能安装在与标志灯指示方向相同的路线上，但不能代替标志灯。 10、消防应急灯具及标志牌宜安装在不燃烧墙体和不燃烧装修材料上。 11、下面我们来了解共安智能疏散系统和共安应急照明指示系统的安装做个了解 消防应急标志灯（以下简称标志灯）的安装规定
1、标志灯在顶部安装时，不宜吸顶安装，灯具上边与顶棚距离宜大于200mm，底边距地面距离宜在2.0m至3.0m之间。 2、标志灯严禁安装在门扇上。顶棚高度低于2.0m时，宜安装在门的两侧，但不能被门遮挡。标志表面应迎面对向疏散方向。 3、标志灯低位安装在疏散走道及其转角处时，应安装在距地面（楼面）1m以下的墙上，标志表面应与墙面平行且凸出墙面不应大于20mm，凸出墙面的部分不应有尖锐角及伸出的固定件,安装距离不应大于10m。疏散走道内高位安装标志灯时，两个标志灯间距离不应大于20m（人防工程不大于10m）。 4、标志灯安装在地面上时，灯具的所有金属构件应采用耐腐蚀构件或做防腐处理，电源连接和控制线连接应采用密封胶密封。标志灯表面应与地面平行，与地面高度差不宜大于3mm，与地面接触边缘不宜大于1mm。试验按钮可安装在远处或用遥控方式。 5、楼梯间内指示楼层的标志灯宜安装在本层墙上。地上首层与地下室合用楼梯时，指示出口的标志灯应安装在首层出口内侧。 6、在人员密集的大型室内公共场所的疏散走道和主要疏散线路上设置的保持视觉连续的标志灯在安装时，标志灯箭头指示方向或导向光流流动方向与疏散方向一致。 消防应急照明灯（以下简称照明灯）的安装规定
消防应急灯电路图及工作原 理 -标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
消防应急灯电路图工作原理 1.电池充电电路外电源经Q2, Q6, R8, D10对电池进行恒流充电。当有外电源供 电时，充电电流经R8, D10向电池充电，且使充电指示灯D12点亮。 2.灯控制电路由Q3,仍、Q5、Q7和键K, G构成，在无市电时，按一下K（开）键，Q5饱和导通，Q5的集电极电流通过R12使Q7维持导通；D11反向击穿工作在稳压状态，Q5的集电极电压给Q3, Q4提供偏置使其导通，点亮L1、L2。当按一下G（关）键时，Q7截止，撤除了Q5导通条件，灯关闭。 当有市电供电时，外电源经D9使D7反向截止，Q5无法导通，键K和G都不能控制灯Ll, L2的开和关。停电后二极管D7负极电位变为零，使其瞬间正向导通，Q5饱和导通，构成点灯电路条件，L1、L2点亮。来一电后D7负极电位变高又反向截止，Q5截止，灯灭（起到自动控制的作用）。点灯控制电路中D 7、Q7通过R6工作在临界状态，开关键K,G只起到触发作用。 3.试验电路当按住试验按键S不放时，Ql截止，D7负极电位变低而正偏导通，使Q5导通满足点灯条件，使L1、L2点亮。松开S键灯随即熄灭。试验电路的作用是测试点灯电路是否芷常。 4.电源电路220V交流经变压器（未画出）变压，整流滤波，由Ql集电极输出4. 6V的直流电压。主要提供给充电电路给电池充电。并经R9使D14发光指示。 5.k障显示电路由D13, Q8, R17和D11组成故障指示电路，如果外电源电压过高使Q8导通，D13点亮压故障。 二、故障及检修 1.电池充电失效由于电池时常处于浅充浅放状态，造成电池容量不足或失效，须更换电池。充电电路Q2在给电池充电时，电流较大也易损坏。 2.无主供电源当有交流电的情况下主供指示灯D14不亮时，最常见的故障是变压器因长时间接人220V交流产生热量导致初级线圈烧坏，外电压不稳定也易损坏变压器；其次电源调整管Q1工作在较大电流状况下也易损坏造成无主供电源。 3.灯常亮Q5, Q3, Q4击穿都会造成灯常亮。 电路由电池充电电路、灯控制电路、电源电路和故障指示电路组成。照明灯泡是L1、L2(2.5 W/3.6V螺旋式灯泡），电池是3.6V/1800mAh的镍镐可充电电池，在停电时可提供功率为Zx2.5W，照明时间不少于100min o在电路中设有 三个轻触自恢复式按键：G（OFF关），K（ON开），S (TEST)试验。三个不同颜色的状态指示灯，D12（H红色）表示充电，D13（W橙色）表示电路故障，
消防应急照明灯规范公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
消防应急照明灯规范 消防应急照明与疏散指示系统检验规程? 1总则? 为了保证建筑工程消防应急照明与疏散指示系统的施工安装质量，规范与疏散指示系统质量检验评定行为，为公安消防部门实施验收和监督管理提供技术依据，参照国家有关技术标准和规范，制定本规程。? 本规程规定了建筑工程消防应急照明与疏散指示系统检验的一般规定、要求与检验方法、检验规则等。? 本规程适用于本省行政区域内工业与民用建筑中设置的消防应急照明与疏散指示系统工程质量的检验评定。? 本规程不适用于火药、炸药、弹药、火工品等生产和贮存场所设置的消防应急照明与疏散指示系统的检验评定。? 本规程规定的“应符合设计要求”中的“设计要求”，系指符合国家有关建筑设计防火规范规定，或规范无明确规定但经公安消防部门审核批准的设计要求。? 2一般规定? 建设单位在施工单位对消防应急照明与疏散指示系统调试检验合格后，方可向具有? 检验资质的检验机构提出验收检验申请。? 检验前，申请检验单位必须提供下列文件资料；? a)检验申请；? b)系统设计图、平面布置图、施工图及设计变更单等；? c)建筑工程消防设计审核意见书；? d)施工记录（包括隐蔽工程验收记录）；? e)系统调试报告；? f)系统主要设备、零部件的检验报告及有关资料。? 检验过程中，若发现下列情况之一，检验单位有权中止检验：? a)系统尚未调试，不能联动。? b)系统主要设备、零部件损坏，建设（施工）单位不能及时提供合格设备、零部件。? DB21/T1264－2003? 3要求与检验方法? 消防应急照明灯? 3.1.1检验报告? 要求：消防应急照明灯应是经国家消防产品质量监督检验部门检测合格的产品，有国家消防产品质量监督检验部门出具的检验报告及出厂合格证，其型号规格应符合设计? 要求：一般公共建筑和高层建筑的下列部位应设置消防应急照明灯：? a)楼梯间、防烟楼梯间前室、消防电梯间及其前室、合用前室和避难层（间）。? b)配电室、消防控制室、消防水泵房、防烟排烟机房、消防蓄电池室、自备发电? 机房、电话总机房以及发生火灾时仍需坚持工作的其它房间。? c)观众厅、展览厅、多功能厅、餐厅和商业营业厅等人员密集场所。? d)公共建筑内的疏散走道和居住建筑内走道长度超过20m的内走道。? 检验方法：查阅设计资料，目测。? 安装? 安装部位? 要求：消防应急照明灯宜安装在墙面上或顶棚上，应安装牢固可靠，不得有明显松? 动。?
消防应急照明灯规范 作者：613 来源：更新时间：2011-07-18 DB21/T1264-2003消防应急照明与疏散指示系统检验规程 1 总则 为了保证建筑工程消防应急照明与疏散指示系统的施工安装质量，规范消防应急照明与疏散指示系统质量检验评定行为，为公安消防部门实施验收和监督管理提供技术依据，参照国家有关技术标准和规范，制定本规程。 本规程规定了建筑工程消防应急照明与疏散指示系统检验的一般规定、要求与检验方法、检验规则等。 本规程适用于本省行政区域内工业与民用建筑中设置的消防应急照明与疏散指示系统工程质量的检验评定。 本规程不适用于火药、炸药、弹药、火工品等生产和贮存场所设置的消防应急照明与疏散指示系统的检验评定。 本规程规定的“应符合设计要求”中的“设计要求”，系指符合国家有关建筑设计防火规范规定，或规范无明确规定但经公安消防部门审核批准的设计要求。 2 一般规定 建设单位在施工单位对消防应急照明与疏散指示系统调试检验合格后，方可向具有 检验资质的检验机构提出验收检验申请。 检验前，申请检验单位必须提供下列文件资料； a) 检验申请； b) 系统设计图、平面布置图、施工图及设计变更单等； c) 建筑工程消防设计审核意见书； d) 施工记录（包括隐蔽工程验收记录）； e) 系统调试报告； f) 系统主要设备、零部件的检验报告及有关资料。 检验过程中，若发现下列情况之一，检验单位有权中止检验： a) 系统尚未调试，不能联动。 b) 系统主要设备、零部件损坏，建设（施工）单位不能及时提供合格设备、零部件。 DB21/T1264－2003 3 要求与检验方法
消防应急照明灯 检验报告 要求：消防应急照明灯应是经国家消防产品质量监督检验部门检测合格的产品，有国家消防产品质量监督检验部门出具的检验报告及出厂合格证，其型号规格应符合设计 要求：一般公共建筑和高层建筑的下列部位应设置消防应急照明灯： a) 楼梯间、防烟楼梯间前室、消防电梯间及其前室、合用前室和避难层 （间）。 b) 配电室、消防控制室、消防水泵房、防烟排烟机房、消防蓄电池室、 自备发电 机房、电话总机房以及发生火灾时仍需坚持工作的其它房间。 c) 观众厅、展览厅、多功能厅、餐厅和商业营业厅等人员密集场所。 d) 公共建筑内的疏散走道和居住建筑内走道长度超过20m的内走道。 检验方法：查阅设计资料，目测。 安装 安装部位 要求：消防应急照明灯宜安装在墙面上或顶棚上，应安装牢固可靠，不得有明显松 动。 检验方法：目测，手试。 连接电源 要求：自带电源型的消防应急照明灯应接在照明线路上；集中电源同时接有消防应急照明灯和消防应急标志灯，且消防应急标志灯为持续型的，可接到消防配电线路上，如为非持续型的，应接到照明线路上；集中控制型消防应急照明灯应接在消防配电线路上。消防控制室、消防水泵房、自备发电机房的照明支线应接在消防配电线路上。 检验方法：查阅设计资料，目测。 应急照明功能 应急转换时间 要求：正常交流电源供电切断后，消防应急照明灯应顺利转入应急工作状态。自带电源型的消防应急照明灯，其应急转换时间应不大于5s。 检验方法：模拟交流电源供电故障，观察其能否顺利转入应急状态，用秒表测试转换时间。 DB21/T1264－2003
消防照明型EPS技术解决方案 PYD系列单相消防照明型应急电源是一种安装在建筑物内的备用电源装置，当建筑物发生火灾、事故或其它紧急情况导致市电断电时，消防照明型应急电源可以为消防标志灯、照明灯和特别重要负载提供第二或第三备用电源。随着建筑消防安全水平的提高，特别是高层建筑的增加，消防照明型应急电源的已成为建筑物必备的消防设施。正常照明时，电源被迫切断、电网停电或者发生火灾断电等特殊情况时，为了为保证人员的安全迅速撤离和进行救援工作，应急照明显得十分重要。本产品可用于高层建筑、商场、医院、地下防空工程等。 一、产品原理 当市电正常时，由市电经过互投装置给负载供电，同时充电器给备用电池进行智能充电。当市电断电，或超过正常电压的25%时，由控制器提供逆变信号，启动逆变电源同时互投装置将立即投切至逆变电源输出，继续提供正弦波交流电，当市电电压正常后，应急电源将恢复市电供电。 二、产品用途 适用于建筑物发生火情或其它情况下为应急照明等各种灯具（含金属卤素灯、钠灯）提供集中供电的应急电源装置。 三、型号说明 说明：安装形式、进出线(上、下)、单路/双路供电、输入输出相数、备用时间、消防联动、输出回路数均在订货时说明。 四、产品特点 1) 采用集中供电模式，无需特殊灯 2) 应急供电时，正弦波输出，具有稳压、稳频、无噪音 3) 可消防联动控制，计算机监控 4) LCD、LED显示，一目了然 5) 双路电源自动切换，可靠性高 6) 采用单片机控制，保证各动作点准确 五、产品优点 1) 设计简单，施工方便 2) 综合造价低、投资省 3) 寿命长，主机寿命15年以上 4) 免维护电池，可循环使用300-500次 5) 自动切换，可无人值守 6) 保持照明稳定，工作可靠，维护方便
消防应急灯具 GB17945—2000 国家质量技术监督局2000—01—03批准 2000—10—01实施 前言 本标准的编制过程中参考了IEC 598—2—22(EN60598—2—22)：1994版、ISO 6309：1987、CEN／T 169WG3N661：1996版和日本标准JIL 5022：1993，对国内产品的性能进行了综合分析，并进行了大量的试验和验证工作。同时也采用了国家公共安全行业标准GA54—1993《消防应急照明灯具通用技术条件》中的部分内容。 本标准中消防应急灯具的应急电源性能、标志灯表面亮度等技术指标主要参考了IEC598—2—22中相应要求；标志灯图形采用了ISO6309中的图形。 本标准的附录A为标准的附录，附录B为提示的附录。 本标准由中华人民共和国公安部提出。 本标准由全国消防标准化技术委员会第六分技术委员会归口。 本标准负责起草单位：公安部沈阳消防科学研究所。 本标准参加起草单位，深圳元亨电子资讯有限公司、深圳恒生电器制造有限公司、北京市崇正华盛应急照明系统有限责任公司、上海宝星灯饰电器有限公司、福州万友企业集团、山东淄博迪生电源有限公司。 本标准主要起草人：丁宏军、赵英然、王玉祥、张伟、金光辉、李丁、严洪。
本标准由公安部沈阳消防科学研究所负责解释。 1 范围 本标准规定了消防应急灯具的定义、分类、技术要求、试验方法、标志、检验规则和使用说明书。 本标准适用于一般工业与民用建筑中安装的消防应急灯具，其他环境中安装的具有特殊性能的消防应急灯具，除特殊要求应由有关标准另行规定外，亦应执行本标准。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB16838—1997 消防电子产品环境试验方法及严酷等级 3 定义 本标准采用下列定义。 3．1 消防应急灯具 火灾发生时，为人员疏散、消防作业提供标志和／或照明的各类灯具。
消防应急灯安装规范 关于消防应急灯安装规范，有许多的版本存在，是否权威，不予评论；严格地讲：消防应急灯安装规范，应遵从国家现有的相关法律法规，及应急灯具使用现场的实际情况来决定，而且必须对消防应急灯具进行分类予以说明： 简单地讲：用户在安装使用消防应急灯之时，在依照建筑设计单位出具的《工程建筑设计防火规范》及《建筑工程消防应急照明灯具及电气设施的安装要求》等电气敷设设计图纸之时，还应该根据使用场所的实际情况，对应急灯具进行合理布置： 首先必须满足消防应急灯具在火灾事故发生时，灯具自身的光照亮度及穿透浓烟效果的指数必须满足消防安全要求，一定要使用符合综合指标达到国家规定的新标准消防应急灯具，科学、合理地按照要求进行安装； 以下是常见消防应急灯安装规范的简单说明，仅供参考： A.消防应急照明灯安装位置及高度： 双头消防应急照明灯应安装在消防疏散通道或安全逃生出口的上方，楼梯拐角处距离地面2.2米左右的位置安装，较长距离的疏散通道也应该按照消防部门的指导，或者根据应急灯具在实际的使用场所的光照亮
度以适当的布灯密度合理安装。也可以将应急照明灯安装于立柱上面（如：电子城、商场、车站等场所） 劳士双头应急灯宾馆安装效果图 B.消防疏散指示灯（安全出口）的安装位置及高度： 消防应急疏散指示灯，应根据灯具的类别及使用场所的实际情况进行安装；一般工厂、车间里面多见消防应急指示灯具直接以壁挂的形式安装在进出口大门的上方，或墙面、立柱等部位（这种应急疏散灯具是指的单面消防应急标
志灯系列的），消防疏散指示灯的布灯密度一般不应该超过20米/台，空间较大、安全防护等级较高或者是人流相对密集的区域，应该适当加大布灯密度； 劳士单面安全出口标志灯安装位置图例 （单面消防安全出口标志灯多见安装于门框正上方约20厘米处）
6系统设置一般要求的要求。消防应急照明灯的设置应保证应急照明区域内的照度均匀分布，宜采用多点设置方式。消防安全疏散指示应设在醒目位置，不应设置在门、窗或其它可移动的物体上，不应设置在经常被遮挡的位置。消防安全疏散指示的正面或其邻近不得有妨碍公众视读的障碍物。盲人集中的场所宜设置声音疏散指示系统。消防应急标志灯的设置下列部位或场所应设置指示出口的消防应急标志灯：1建筑物内的安全出口。2多层、高层建筑中各楼层通向疏散楼梯间或防烟楼梯间前室的门口。3公共建筑室内最远点至房间疏散门距离超过15m的房间出口。4在地面首层无障碍出口处应设置肢残人员标志，并在各层消防电梯口设置肢残人员标志。1应设置在出口门的内侧，其标志面应朝向建筑物内的疏散通道。2应设置在出口门的上方居中或门的旁边，底边离门框距离不大于200mm。下列部位或场所应设置指示疏散方向的消防应急标志灯：1疏散走道拐弯处。2地下室疏散楼梯间。3超过20m的直行走道、超过10m的袋型走道。4人防工程。5避难间、避难层及其他安全场所。楼梯间应设置指示楼层的消防应急标志灯，地面层应同时设置指示地面层和指示安全出口方向的消防应急标志灯。指示疏散方向的消防应急标志灯的设置应符合下列要求：1设置在疏散走道的顶部时，其底边距地面高度宜为～。2设置在疏散走道的侧面墙上时，设置高度宜底边距地1m以下，标志灯设置间距不应大于10m，灯具突出墙面部分的尺寸不宜超过20mm，且表面平滑。3指示疏散方向的消防应急标志灯在地面设置时，灯具最高点与地面垂直距离高度不应大于3mm，灯具边缘与地
面垂直距离高度不应大于1mm，标志灯设置间距不应大于3m。4导向光流型消防应急标志灯的指示方向应与疏散方向相同，标志灯设置间距不应大于，在地面设置时应符合本条第2款要求。5地面设置的消防应急标志灯防护等级应符合IP65要求。注:1、2种设置方式可在消防应急标志灯中增设消防标志牌。宜在疏散路线的上方设置消防应急标志灯，消防应急标志灯的疏散方向应指向固定的安全出口，标志灯设置间距不应大于20m。2室内高度为～的场所应设置指示疏散方向的中型消防应急标志灯，高度超过的场所应设置指示疏散方向的大型消防应急标志灯，设置间距不应大于60m，展览厅、商场设置间距不宜大于40m，消防应急标志灯底边距地面高度宜大于3m。消防应急照明灯的设置下列部位或场所应设置消防应急照明灯：1建筑物内的疏散走道、楼梯间、防烟楼梯间前室、消防电梯间及其前室、合用前室和避难层（间），应优先设置在走道交叉处及拐弯处、自动扶梯上方或侧上方附近。2配电室、消防控制室、消防水泵房、防烟排烟机房、供消防用电的蓄电池室、自备发电机房、电话总机房以及发生火灾时仍需坚持工作的其它房间。3无自然采光或夜间使用的公共场所及公共场所内流动人员数不少于5人的房间。4寄宿制幼儿园和小学的寝室、老年公寓的房间、医院的病房和监护室等需要救援人员协助疏散的场所。四星级及以上的宾馆，宜在客房内设置消防应急照明灯。消防应急照明灯的设置应符合下述要求：1宜嵌顶或吸顶安装，当条件限制时可设置于走道侧面墙上，其底边距地高度宜大于。2应根据环境合理选用具有防潮、防水、防尘、防爆、防震、耐腐蚀和抗机械
应急照明灯强启和非消防电源强切 2013-04-23 | 阅：1 转：12 | 分享 修改 应急照明灯强启和非消防电源强切 应急照明的几种接法 说说关于应急照明的几个问题，有利于大家理解： 1．带蓄电池的应急照明灯，不一定是断电才亮，有电也可以亮。2．如果正常电源有电，绝不能用切断正常电源的方法以蓄电池供电来使消防应急灯点亮！（特别注意） 3．如果疏散指示灯常亮就没必要强启了！（听着很简单，实际中经常 发现有人标着常亮却又做强启） 4．如果应急照明平时是正常照明的一部分，只要选用带指示灯的开关且开关与正常照明分开可以不做强启！（其实很多都是这种情况）5．如果做强启，且这个回路上只用一个开关来控制所有灯，那么你用 单控开关也可以；否则必须双控。
非消防电源强切（分励脱扣器原理） 分励脱扣器本质上就是一个分闸线圈加脱扣器。热脱扣和电磁脱扣也用这个脱扣器。给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切 断非消防电源。 断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。这就是分励 脱扣和电动操作分闸的区别。 断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。所谓再扣就是将把手从中间位置下扳到分的位置使脱 扣器重新钩住，然后才能合闸。 分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要
它由2个三极管达林顿配置，自动结合变压器T1 ，D1和D2 。当停电时，继电器触点关闭同时启动电池和开灯。三极管D3和D4作为保护以防短路。 消防应急照明灯电路图
消防应急照明灯控制原理图 消防应急灯电路图 2008年07月30日15:59 www.elecfans.co 作者：本站用户评论（0）关键字：
消防应急灯电路图工作原理 1.电池充电电路外电源经Q2, Q6, R8, D10对电池进行恒流充电。当有外电源供电时，充电电流经R8, D10向电池充电，且使充电指示灯D12点亮。 2.灯控制电路由Q3,仍、Q5、Q7和键K, G构成，在无市电时，按一下K（开）键，Q5饱和导通，Q5的集电极电流通过R12使Q7维持导通；D11反向击穿工作在稳压状态，Q5的集电极电压给Q3, Q4提供偏置使其导通，点亮L1、L2。当按一下G（关）键时，Q7截止，撤除了Q5导通条件，灯关闭。 当有市电供电时，外电源经D9使D7反向截止，Q5无法导通，键K和G都不能控制灯Ll, L2的开和关。停电后二极管D7负极电位变为零，使其瞬间正向导通，Q5饱和导通，构成点灯电路条件，L1、L2点亮。来一电后D7负极电位变高又反向截止，Q5截止，灯灭（起到自动控制的作用）。点灯控制电路中D7、Q7通过R6工作在临界状态，开关键K,G只起到触发作用。 3.试验电路当按住试验按键S不放时，Ql截止，D7负极电位变低而正偏导通，使Q5导通满足点灯条件，使L1、L2点亮。松开S键灯随即熄灭。试验电路的作用是测试点灯电路是否芷常。 4.电源电路220V交流经变压器（未画出）变压，整流滤波，由Ql集电极输出4.6V的直流电压。主要提供给充电电路给电池充电。并经R9使D14发光指示。 5.k障显示电路由D13, Q8, R17和D11组成故障指示电路，如果外电源电压过高使Q8导通，D13点亮压故障。 二、故障及检修 1.电池充电失效由于电池时常处于浅充浅放状态，造成电池容量不足或失效，须更换电池。充电电路Q2在给电池充电时，电流较大也易损坏。 2.无主供电源当有交流电的情况下主供指示灯D14不亮时，最常见的故障是变压器因长时间接人220V 交流产生热量导致初级线圈烧坏，外电压不稳定也易损坏变压器；其次电源调整管Q1工作在较大电流状况下也易损坏造成无主供电源。 3.灯常亮Q5, Q3, Q4击穿都会造成灯常亮。 电路由电池充电电路、灯控制电路、电源电路和故障指示电路组成。照明灯泡是L1、L2(2.5 W/3.6V螺
消防应急照明和疏散指示系统施工及安装规范 1施工 1主要设备规定 是通过国家型式认可（或认证）的产品。产品的名称、型号、规格、使用电池应与市场准入制度要求的有效证明文件一致。 检验方法：核对认可（或认证）证书与产品标志、名称、型号、规格是否相符；核对检验报告（有产品照片）与产品外观是否相符。检查数量：每个批次、每个规格各抽一台。 2、自带电源型消防应急灯具应抽查应急工作时间和状态转换功能，其应急工作时间不应小于其标称的应急工作时间。状态转换和状态指示应正常。 检验方法：充电24h后放电，期间观察灯具的状态转换和状态指示，测量放电时间。检查数量：每个批次、每个规格各抽一台。 3、疏散指示牌应是通过国家消防产品质检中心检验合格产品。产品名称、型号、规格应与检验报告一致。核对检验报告（有产品照片）与产品外观是否相符。施工前，应具备系统图、设备布置平面图、接线图、安装图以及消防联动逻辑说明等必要的技术文件。
施工过程中，施工单位应做好施工（包括隐蔽工程验收）、检验、调试、设计变更等相关记录。 施工过程结束后，施工方应对系统的安装质量进行全数检查。 竣工时，施工单位应完成竣工图及竣工报告。 2安装 1系统的安装规定
1、系统布线应符合国家标准GB50303《建筑电气工程施工质量验收规范》要求。 2、消防应急灯具与供电线路之间的连接不得使用插头连接。 3、消防应急灯具安装后不应对人员正常通行产生影响。消防应急疏散指示标志灯周围应保证无其他遮挡物，消防应急灯具不应安装在可燃材料表面上。 4、带有疏散方向指示箭头的消防应急疏散指示标志灯在安装时应保证箭头指示疏散方向的与疏散方向相同。 5、指示出口的消防应急标志灯应固定在坚固的墙上或顶棚下，安装方式可以明装，也可以嵌墙暗装。 6、消防应急灯具在安装时应保证灯具上的各种状态指示灯易于观察，试验按钮（开关）能被人工或遥控操作。 7、消防应急照明灯安装时，在正面迎向人员疏散方向，应有防止造成眩光的措施。 8、消防应急灯具吊装时宜使用金属吊管。吊管上端应固定在建筑物实体或构件上。 9、作为辅助指示的蓄光型标志牌只能安装在与标志灯指示方向相同的路线上，但不能代替标志灯。 10、消防应急灯具及标志牌宜安装在不燃烧墙体和不燃烧装修材料上。 2消防应急标志灯（以下简称标志灯）的安装规定 1、标志灯在顶部安装时，不宜吸顶安装，灯具上边与顶棚距离宜大于200mm，底边距地面距离宜在2.0m至3.0m之间。
编号：
消防类产品型式认可实施规则 消防应急灯具产品 一目录 1总贝U (3)
2型式认可的申请与受理 (3) 3工厂条件检查 (3) 4型式认可发证检验 (5) 5审批发证 (6) 6证后监督和换证 (6) 7证书和标志的管理 (8) 8投诉和申诉 (11) 9收费 (11) io 附贝y .................................................................................. （ 11） 附件一：消防类产品型式认可工厂基本条件 (12) 附件二：消防应急灯具产品型式认可补充细则 (15)
消防类产品型式认可实施规则 消防应急灯具产品 1总贝y 1.1根据《中华人民共和国消防法》和《中华人民共和国产品质量认证管理条例》制定本实施规则。 1.2本实施规则适用于除列入消防产品强制性认证以外、在中华人民共和国境内使用的 所有消防产品。 1.3本实施规则是消防产品型式认可的通则，公安部消防产品合格评定中心 （以下称评定中心）应按照各类产品的特点，分别制定相应特则，明确本规则未尽事宜。2型式认可的申请与受理 2.1申请方向评定中心申请消防产品型式认可，需将下述申请资料（一式二份）提交评 定中心。 1?《消防产品型式认可申请书》； 2.申请方注册证明（1 : 1复印件，注明与原件相符并加盖申请方的印章）; 3.产品生产工艺流程图。 2.2对申请资料经审核符合要求的，评定中心与申请方签定受理合同。对不符合要求的， 通知申请方。 3工厂条件检查 3.1对受理后的申请方，评定中心组织安排工厂条件检查组。检查组的人员由具有规定 资质的人员组成。 3.2工厂条件应满足《消防产品型式认可工厂基本条件》（见附件一）的要求。工厂条 件检查的方式、方法，按照评定中心的有关规定执行。
6系统设置 6.1 一般要求 6.1.1设置C、D类系统的建筑中可局部设置A或B类系统。 6.1.2消防应急标志灯的设置应保证疏散走道上或公共厅室内的人员在任何位置都能看到疏散指示（出口标志或指示疏散方向的标志），并应根据应用场所选择规格适宜的标志灯，视距应满足附录的要求。 6.1.3 消防应急照明灯的设置应保证应急照明区域内的照度均匀分布，宜采用多点设置方式。6.1.3应急照明灯和疏散指示标志灯的设置，应能连续引导该区域内的人员疏散到安全区域。6.1.4 消防安全疏散指示应设在醒目位置，不应设置在门、窗或其它可移动的物体上，不应设置在经常被遮挡的位置。 6.1.5 消防安全疏散指示的正面或其邻近不得有妨碍公众视读的障碍物。 6.1.6 盲人集中的场所宜设置声音疏散指示系统。 6.2 消防应急标志灯的设置 6.2.1 下列部位或场所应设置指示出口的消防应急标志灯： 1 建筑物内的安全出口。 2 多层、高层建筑中各楼层通向疏散楼梯间或防烟楼梯间前室的门口。3 公共建筑室内最远点至房间疏散门距离超过15m的房间出口。 4 在地面首层无障碍出口处应设置肢残人员标志，并在各层消防电梯口设置肢残人员标志。 6.2.2指示出口的消防应急标志灯的设置应符合下述要求： 1 应设置在出口门的内侧，其标志面应朝向建筑物内的疏散通道。 2 应设置在出口门的上方居中或门的旁边，底边离门框距离不大于200mm。6.2.3 下列部位或场所应设置指示疏散方向的消防应急标志灯： 1 疏散走道拐弯处。 2 地下室疏散楼梯间。 3 超过20m的直行走道、超过10m的袋型走道。4 人防工程。 5 避难
间、避难层及其他安全场所。 6.2.4 楼梯间应设置指示楼层的消防应急标志灯，地面层应同时设置指示地面层和指示安全出口方向的消防应急标志灯。 6.2.5 指示疏散方向的消防应急标志灯的设置应符合下列要求：1设置在疏散走道的顶部时，其底边距地面高度宜为2.2m～2.5m。 2 设置在疏散走道的侧面墙上时，设置高度宜底边距地1m以下，标志灯设置间距不应大于10m，灯具突出墙面部分的尺寸不宜超过20mm，且表面平滑。 3 指示疏散方向的消防应急标志灯在地面设置时，灯具最高点与地面垂直距离高度不应大于3mm，灯具边缘与地面垂直距离高度不应大于1mm，标志灯设置间距不应大于3m。 4 导向光流型消防应急标志灯的指示方向应与疏散方向相同，标志灯设置间距不应大于1.5m，在地面设置时应符合本条第2款要求。 5 地面设置的消防应急标志灯防护等级应符合IP65要求。注:1、2种设置方式可在消防应急标志灯中增设消防标志牌。 6.2.6 展览厅、商场、候车（船）室、民航候机厅、营业厅等人员密集的场所在满足6.2.5条要求的基础上，还应满足下列要求： 1 宜在疏散路线的上方设置消防应急标志灯，消防应急标志灯的疏散方向应指向固定的安全出口，标志灯设置间距不应大于20m。 2 室内高度为3.5m～4.5m的场所应设置指示疏散方向的中型消防应急标志灯，高度超过4.5m的场所应设置指示疏散方向的大型消防应急标志灯，设置间距不应大于60m，展览厅、商场设置间距不宜大于40m，消防应急标志灯底边距地面高度宜大于3m。6.3 消防应急照明灯的设置 6.3.1 下列部位或场所应设置消防应急照明灯： 1 建筑
智能消防应急照明和疏散指示系统施工方案 丄、八、- 1 前言 一．工程概况 1 .建筑概况：本项目位于XXX项目慨况：本项目由住宅及商业两个地块组成；本次设计为商业地块。本项目由地上1 栋3层商业及影院，1栋3层商业街，1 栋150米高层写字楼，地下一层北侧为超市及商业街，南侧为汽车库和设备用房；地下二层及地下三层为汽车库和设备用房。停车库防火类别 为I 类,地下每层设有两个双车道出入口，并与住宅地块地下室联通。本项目合理使用年限为50年，抗震设防烈度为六度，结构安全等级为二级，耐火等级均为一级。地下部分采用全现浇钢筋混凝土框架结构体系，地上塔楼结构形式为框筒结构, 多层商业结构形式为框架结构。地下室防水等级为一级 防渗等级为P8（底板）,地下室层高米+米+米,室外覆土米。 二.施工依据 2 .本项目设计合同及建设方提供的设计任务书； 3 .本项目初步设计文件及相关部门批复意见。 4 .建设单位提供的建筑用地周围市政条件资料； 5 .相关专业提供的工程设计资料； 6 .中华人民共和国现行主要标准及法规： 7 .《民用建筑设计通则》GB 50352-2005 8 .《民用建筑电气设计规范》JGJ 16-2008 9 .《供配电系统设计规范》GB 50052-2009 10. 《低压配电设计规范》GB 50054-2011 11. 《建筑照明设计标准》G B 50034-2013 12. 《建筑物防雷设计规范》GB 50057-2010 建筑设计防火规范》GB 50016-2014 三、疏散照明设置： 1 ）在门厅、走道、疏散楼梯间、电梯前室、地下车库、避难层等场所设置疏散用的应急照明。 2）本工程疏散照明采用集中电源集中控制型智能应急疏散照明系统，系统由智能应急疏散照明控制器、 应急照明分区集中电源及配电装置、集中电源监控型标志灯、照明灯组成。系统分区集中电源能够确保 在应急状态下供电90min 以上，由该系统控制的应急灯具和疏散指示灯具均采用专用的LED灯具。3）
智能消防应急照明和疏散指示系统施工工法 工法编号： 编制单位: 中建一局二公司 主要执笔人：刘剑峰李建庆时忠波张鹏姚丽 1前言 目前我国巨大的房屋基建投资促进了建筑智能化技术的发展，由于巨大的市场需求，建筑智能化技术也日趋成熟，同时也催生了一批新技术新产品进入建筑智能化领域。智能消防应急照明和疏散指示系统正是这种应用的体现，在智能消防应急照明和疏散指示系统中提出“智能疏散”的概念，在系统中首次引入：（1）系统与消防报警系统的联动；（2）自动生成“安全疏散预案；（3）灯具采用安全电压供电；（4）分散设置集中供电电源等解决方案。HY 系列集中电源集中控制型智能消防应急和疏散指示系统使以上解决很好的结合在一起。 2 特点 2.0.1系统计算机化： 系统应用自动化技术、计算机技术和信息传输技术。集保护、监测、控制、通信等多种功能于一体的开放式、网络化、单元化、组态化的分布式远程测控系统。控制器是由工业控制计算机组成，消防应急灯具内嵌微型计算机芯片，利用计算机软件实现“测控管”一体化。 2.0.2系统能和消防火灾报警系统联动 利用通讯接口电路使系统与消防火灾报警联动，可以快速、准确地获得火灾的位置信息，计算机自动生成疏散预案，并控制消防应急标示灯指示出最佳疏散路线，实现“就近疏散”向“安全疏散”转变。 智能疏散三维图 2.0.3安全电压供电
消防应急灯具采用DC24V供电。供电系统被称之为“不带电系统”，无需防护，绝对安全！ 2.0.4电源分散设置 电池总站式供电系统存在供电全面瘫痪的风险；自带电源式消防应急灯具需要定期更换内置的电池，灯具拆装工程量大，运行成本高。采用分散设置的集中供电方式是事故最低、运行成本最低的解决方案。 3 适用范围 本工法可广泛适用于大型公共建筑物及人员密集场所。如：机场航站楼、火车站、地铁站、隧道、码头、体育场馆、展览馆、博物馆、影剧院、医院、地下车库、大型百货商场、超市、酒店、高层或超高层公共建筑等。 4 工艺原理 HY5000智能消防应急疏散系统的工作原理 4.1 监测原理 HY5000疏散系统是一种分布式远程测控系统。系统中的消防应急灯具、应急照明集中电源、应急照明分配电装置等其它功能附件都拥有一个由微型计算机芯片、信号采集电路和通信接口电路构成的电路模块，每个电路模块都具有独立的地址编码。电路模块自动地进行数据采集，以此判断是否发生了供电故障、线路故障、光源故障。如果发生故障，电路模块利用通信网络将故障类型和位置信息上报给控制器，控制器报警并记录故障类型、发生部位、发生时间，提醒管理人员及时维修，当故障排除后系统自动返回正常工作状态。 4.2 控制原理 1、火灾模式： HY5000疏散系统与消防火灾报警系统联动，在接受到火灾报警信息后，自动快速开启消防应急照明灯，同时系统会依据火灾发生地点，烟雾蔓延方向等信息，自动生成疏散预案，控制应急标志灯改变指示方向，帮助建筑物内人群快速地选择最佳逃生路线。 2、灾害模式： 在灾害发生时，系统可以以人工方式进入灾害模式，由值班人员实施干预，控制消防应急标志灯的指示方向，控制开启或关闭消防应急照明灯。在停电、地震、或其它需要疏散人群使用。 4.3 管理原理 HY5000疏散系统的软件具有以下管理功能：
