SBS改性沥青防水卷材施工工艺及质量验收标准(PPT67页)

防水层（SBS）卷材施工质量标准施工工艺流程基层处理→阴阳角加强层施工→防水层施工→防水保护层施工→回填。

基层要求：1）基层不允许有凹凸不平及起砂现象；2）基层阴阳角处应用水泥砂浆抹成圆弧形；3）基层应干燥，含水率小于9%为宜。

检查时可用高频水分测定计测定，也可用厚为1.5～2.0mm的1m2卷材覆盖基层表面，放置3～4小时,若覆盖的基层表面无水印,且紧贴基层的橡胶板一侧也无凝结水痕,则可施工防水层.防水层施工1）在已处理好并干燥的基层表面，按照所选卷材的宽度留出搭接缝尺寸，将铺贴卷材的基准线弹好，以便按此基准线进行卷材铺贴施工。

2）卷材的展开时，将卷材的一端粘贴固定在预定的部位，再沿着基准线铺展，对卷材不要绷的过紧，而要在松驰的状态下；每隔一米画一条基准线，以此顺序保证卷材边对线齐平，铺贴卷材时不允许拉伸卷材，也不得有皱折存在。

3）对于阴阳角部位、管子根部以及排水口等部位，应再附加一层或两层卷材，并应先做细部。

4）每当铺完一段卷材后，应立即用干净而松软的长把滚刷从卷材的一端开始向卷材的横向顺序用力地滚压一遍，以彻底排除卷材粘结层间的空气，要边铺边压实以排除空气，在排除空气前尽量不要踩踏卷材。

5）卷材末端的收头处理时，为了防止卷材末端的剥落或渗水，末端收头必须用封口胶封闭。

采用多层卷材时，上下两层和相邻两幅卷材的接缝应错开1/3幅宽，且两层卷材不得互相垂直铺贴。

6）两幅卷材的搭接长度，长边与短边均不应小于100mm。

7）对于复杂部位加强处理，立面和平面交接处的阴阳角，先做一层500mm的附加层，而后才能大面积施工。

8）铺贴卷材时，先铺贴平面，后铺贴立面，平、立面交接处应交叉搭接。

在平面与立面的转角处，接缝应留在平面上距立面不小于600mm处。

立面防水层施工：1）卷材应竖向进行铺贴。

2）铺贴立面卷材时，应自下而上铺贴。

3）立面搭接应采取错茬搭接，搭接长度不小于150mm。

4）立面卷材施工完后，在卷材外侧用50mm厚的聚苯乙烯保护板作保护层。

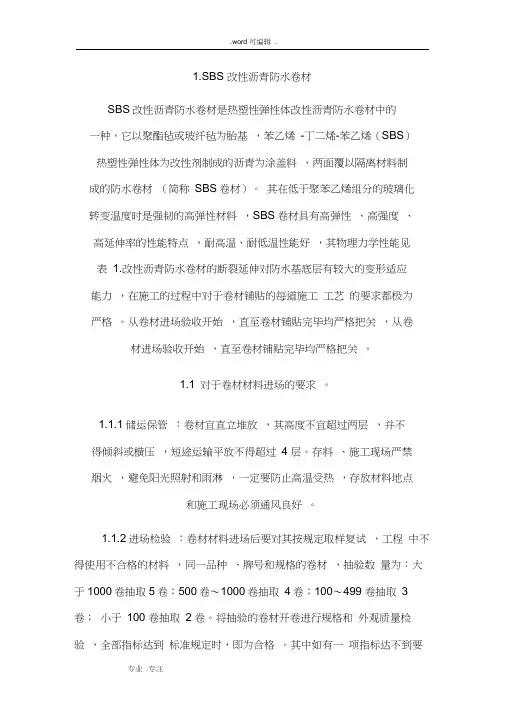

1.SBS改性沥青防水卷材SBS改性沥青防水卷材是热塑性弹性体改性沥青防水卷材中的一种，它以聚酯毡或玻纤毡为胎基，苯乙烯-丁二烯-苯乙烯（SBS）热塑性弹性体为改性剂制成的沥青为涂盖料、两面覆以隔离材料制成的防水卷材（简称SBS卷材）。

其在低于聚苯乙烯组分的玻璃化转变温度时是强韧的高弹性材料，SBS卷材具有高弹性、高强度、高延伸率的性能特点，耐高温、耐低温性能好，其物理力学性能见表1.改性沥青防水卷材的断裂延伸对防水基底层有较大的变形适应能力，在施工的过程中对于卷材铺贴的每道施工工艺的要求都极为严格。

从卷材进场验收开始，直至卷材铺贴完毕均严格把关，从卷材进场验收开始，直至卷材铺贴完毕均严格把关。

1.1对于卷材材料进场的要求。

1.1.1储运保管：卷材宜直立堆放，其高度不宜超过两层，并不得倾斜或横压，短途运输平放不得超过4层。

存料、施工现场严禁烟火，避免阳光照射和雨淋，一定要防止高温受热，存放材料地点和施工现场必须通风良好。

1.1.2进场检验：卷材材料进场后要对其按规定取样复试，工程中不得使用不合格的材料，同一品种、牌号和规格的卷材，抽验数量为：大于1000卷抽取5卷；500卷～1000卷抽取4卷；100～499卷抽取3卷；小于100卷抽取2卷。

将抽验的卷材开卷进行规格和外观质量检验，全部指标达到标准规定时，即为合格。

其中如有一项指标达不到要求，应在受检产品中加倍取样复验，全部达到标准规定为合格。

复验时有一项指标不合格，则判定该产品外观质量不合格。

1.1.3防水卷材由两层SBS改性沥青防水卷材组合而成，厚度≥3mm+3mm，防水卷材进场必须附有出厂检验报告单、合格证和使用说明书，并注明生产日期、批号、规格、名称。

1.1.4其外观质量需符合规定，按照有关规定对SBS改性沥青防水卷材进行外观质量检验合格后，方可送检物理性能测定，SBS改性沥青防水卷材外观质量要求见表2.表1SBS弹性改性沥青防水卷材物理力学性能序号胎基型号PYⅠⅡGⅠⅠ1可溶物含量g/㎡≥2mm3mm4mm-1300210029002不透水性压力MPa≥保持时间，min≥0.30.20.2303耐热度，℃9010590105无滑动、流淌、滴落4拉力，N/50mm≥纵向横向4508003505002503005最大拉力时延伸率%≥纵向横向3040-6低温柔度，℃-18-25-18-25无裂纹7撕裂强度，N≥纵向横向2503502503501702008人工气候加速老化外观拉力保持率%≥纵向低温柔度，℃1级无滑动、流淌、滴落80-10-20-10-20无裂纹表2SBS改性沥青防水卷材外观质量要求项目外观质量要求断裂、皱折、孔洞、剥离边缘不整齐胎体未浸透、露胎基涂盖不均匀不允许无明显差异不允许。

SBS改性沥青耐根穿刺防水卷材简介及施工工艺SBS改性沥青耐根穿刺防水卷材是一种使用进口化学阻根剂, 中置增强胎基, 外覆聚乙烯膜（PE）, 经特殊工艺复合而成的阻根型防水卷材。

该产品以沥青为基料, 添加SBS弹性体改性剂, 具有优异的防水性能和阻止植物根穿透防水层的功能。

同时, 它还兼具SBS卷材耐低温、耐老化、抗拉强度高、延伸率大、对基层变形适应能力强的优点。

是目前国内常用的耐根穿刺材料之一。

该产品具有防水和阻止植物根穿透双重功能, 能够承受植物根须穿刺, 长久保持防水功能。

同时, 它又不影响植物正常生长。

此外, 该产品可形成高强度防水层, 抵抗压力水能力强, 并且耐穿刺、耐割破、耐撕裂、耐疲劳。

抗拉强度高, 改性沥青涂盖层厚度大, 对基层收缩变形和开裂的适应能力强。

优异的耐高低温性能, 冷热地区均适应。

耐腐蚀、耐霉菌、耐候性好。

施工性能好, 操作方便且热接缝可靠耐久。

该产品适用于种植屋面及绿化的地下建筑物顶板的阻根与防水。

其物理力学性能指标执行GB -2008《弹性体改性沥青防水卷材》中的要求。

主要物理性能指标包括可溶物含量、耐热性、低温柔性、不透水性、最大峰拉力、次高峰拉力、最大峰时延伸率、第二峰时延伸率、PE、S浸水后质量增加、热老化拉力保持率、延伸率、胎基不燃、延伸率保持率、尺寸变化率、质量损失率、渗油性张数、接缝剂剥离强度、钉杆撕裂强度、矿物粒料粘附性、卷材下表面沥青涂盖厚度、外观等。

应用性能一览表序号项目技术指标1 耐霉菌腐蚀性防霉等级级或1级无处理（N/mm）≧1.55.施工技术2 接缝剥离强度热老化处理后保持率/%≧80或卷材破坏施工准备1）作业条件基层处理: 基础垫层混凝土随打随抹, 一次压光, 防水施工前彻底清理干净, 阴阳角处做成直径50mm的圆弧。

基层表面要求基本干燥, 含水率不大于9%。

基层表面应平整、光滑, 达到设计强度, 不空鼓开裂、不起砂, 无灰尘、砂浆疙瘩等杂物。

防水层（SBS卷材施工及质量验收标准一、质量标准1. 保证项目高聚物改性沥青卷材（SBS卷材和胶结材料，具有产品合格证、质量检验报告、现场抽样复验报告，必须符合设计要求和《建筑工程施工强制性条文》标准的规定。

卷材防水层及其变形缝、檐口、泛水、水落口、预埋件等处的细部做法，必须符合设计要求和防水工程技术规范。

卷材防水层严禁有渗漏现象。

2．基本项目铺贴卷材防水层的基层应符合排水要求，平整洁净，无起泡、空鼓和松动现象，阴阳角处应呈圆弧形或钝角，防水层无积水现象。

聚氨酯底胶、聚氨酯涂膜防水增补剂涂刷均匀，不得有漏刷和麻点等缺陷，按强制条文要求作雨后或淋水、蓄水检验记录卷材防水层铺贴和搭接、收头，应符合设计要求和防水工程技术规范，且应粘结牢固，无空裂、损伤、滑移、翘边、起泡、皱折等缺陷。

细石混凝土或砂浆保护层附着应牢固，覆盖厚度均匀、平整，不得有空鼓、开裂缺陷；铺贴板块保护层应符合施工规范要求及分项质量验收评定标准。

密封材料嵌缝，应符合设计要求，基层处理和嵌缝方法正确。

二、施工准备主要机具：2.1.1电动搅拌器、高压吹风机。

2.1.2铁辊、手持压滚、压子、小平铲、铁桶、汽油喷灯、剪刀、钢卷尺、笤帚、小线、彩色粉、粉笔。

作业条件：2.2.1技术准备在先，严格按照施工设计图纸要求，编制《防水工程专项施工方案》，并报监理单位、建设单位审批，作业前进行技术交底，防水工程必须由专业施工队伍施工。

2.2.2铺贴防水层的基层必须施工完毕，并经养护、干燥，达到一定强度。

防水层施工前应将基层表面清除干净，同时进行基层质量验收，合格后方可进行防水层施工。

2.2.3基层坡度应符合设计要求，不得有空鼓、开裂、起砂、脱皮等缺陷；基层含水率应不大于9%。

2.2.4防水层施工按设计要求，准备好卷材及配套辅助材料，存放和操作应远离火源，防止发生事故。

三、施工工艺工艺流程：基层清理T 涂刷基层处理剂T 附加层施工T 卷材与基层表面涂胶卷材铺贴T 卷材收头粘结T 卷材接头密封T 蓄水试验T 做保护层清理基层：施工防水层前将已验收合格的基层表面清扫干净。

SBS改性沥青防水卷材的施工工艺一：SBS改性沥青防水卷材的施工工艺1. 前期准备工作1.1 施工图纸的审查和确认1.2 施工材料的准备和检查1.3 施工现场的清理和平整1.4 施工人员的培训和安全管理2. 基层处理2.1 混凝土基层的处理2.2 砂浆砌筑基层的处理2.3 钢筋水泥板基层的处理2.4 木质基层的处理3. 防水卷材的铺设3.1 防水卷材的铺设顺序和方向3.2 防水卷材的定位和延伸3.3 防水卷材的搭接和固定3.4 防水卷材的切割和处理4. 热熔焊接4.1 热熔焊接的设备和工具准备4.2 热熔焊接的操作步骤4.3 热熔焊接的质量控制5. 边缘处处理5.1 端头处的处理5.2 横向接缝处的处理5.3 纵向接缝处的处理5.4 管道穿越处的处理6. 检验和验收6.1 施工质量的检查6.2 问题处理和整改6.3 防水层的检验和验收6.4 施工记录和报告的编写7. 后期维护7.1 防水层的保护和维护7.2 定期检查和维修7.3 维修记录和报告的编写附件：施工图纸、施工材料清单、施工记录表、验收报告等法律名词及注释：1. SBS改性沥青防水卷材：一种添加了SBS改性沥青的防水卷材，具有良好的柔性和耐候性。

2. 基层：指施工防水卷材前需要进行处理的基础材料，如混凝土、砂浆砌筑、钢筋水泥板、木质等。

3. 搭接：指防水卷材在铺设时，两张防水卷材之间的重叠部分。

4. 热熔焊接：指使用热熔焊接机将搭接部位的防水卷材加热并焊接，以保证防水层的密封性。

5. 端头处：指防水卷材的末端部位。

6. 横向接缝处：指防水卷材之间的横向连接处。

7. 纵向接缝处：指防水卷材之间的纵向连接处。

8. 管道穿越处：指防水卷材上的管道穿越部位。

一：SBS改性沥青防水卷材的施工工艺1. 工地准备1.1 确认施工图纸1.2 准备所需施工材料1.3 清理施工现场1.4 培训施工人员并进行安全管理2. 基层处理2.1 处理混凝土基层2.2 处理砂浆砌筑基层2.3 处理钢筋水泥板基层2.4 处理木质基层3. 防水卷材铺设3.1 确定铺设顺序和方向3.2 定位和延伸防水卷材3.3 进行搭接和固定3.4 切割和处理防水卷材4. 热熔焊接4.1 准备热熔焊接设备和工具4.2 进行热熔焊接操作4.3 控制热熔焊接质量5. 边缘处理5.1 处理端头5.2 处理横向接缝5.3 处理纵向接缝5.4 处理管道穿越6. 检验和验收6.1 检查施工质量6.2 处理问题并进行整改6.3 进行防水层检验和验收6.4 编写施工记录和报告7. 后期维护7.1 保护和维护防水层7.2 定期检查和维修7.3 编写维修记录和报告附件：施工图纸、施工材料清单、施工记录表、验收报告等法律名词及注释：1. SBS改性沥青防水卷材：添加了SBS改性沥青的防水卷材，具有良好的柔性和耐候性。

SBS改性沥青防水卷材的施工方法及质量控制标准 SBS改性沥青防水卷材的施工方法及质量控制标准提要：防水卷材：SBS改性沥青防水卷材。

必须有出厂质量合格证，有相应资质等级检测部门出具的检测报告、产品性能和使用说明书SBS改性沥青防水卷材的施工方法及质量控制标准[1施工准备1材料要求1)防水卷材：SBS改性沥青防水卷材。

必须有出厂质量合格证，有相应资质等级检测部门出具的检测报告、产品性能和使用说明书；进场后应进行外观检查，合格后按规定取样复试，并实行有见证取样和送检。

2)底胶：聚氨酯底胶分甲、乙两组份，甲为黄褐色胶体，乙为黑色胶体。

3)cX－404胶：用于基层及卷材粘结，为黄色混浊胶体。

4)聚氨酯涂膜材料：用于处理接缝、增补、密封处理，分甲、乙组份。

5)丁基粘结剂：用于卷材接缝，分A、B两组份，A为黄浊胶体，B为黑色胶体。

6)聚氨酯嵌缝膏：用于密封卷材收头部位，分甲、乙组份。

7)二甲苯或乙酸乙酯：用于稀释或清洗工具。

2主要用具1)基层处理用具：高压吹风机、平铲、钢丝刷、笤帚。

2)材料容器：大小铁桶。

3)弹线用具：量尺、小线、色粉袋。

4)裁剪卷材用具：剪刀。

5)涂刷用具：滚刷、油刷、压辊、刮板。

3作业条件1)地下防水层施工，当地下水位较高时，铺贴防水层前应降地下水，地下水位降至防水层底标高下30cm，并保持到防水层施工完成。

2)铺贴防水层的基层表面应将尘土杂物清扫干净；表面残留的灰浆硬块及突出部分应清除干净，不得有空鼓、开裂、起砂和脱皮等现象。

3)基层表面应保持干燥，含水率不大于9％，并要平整牢固，阴阳角处应做成圆弧角。

4)防水层所用卷材、基层处理剂、二甲苯等均属易燃品，应单独存放，远离火源，做好防火工作，操作时应通风，夜间有足够的照明。

[2质量要求质量要求符合《地下防水工程质量验收规范》的规定。

1主控项目1)卷材防水层所用卷材及主要配套材料必须符合设计要求。

2)卷材防水层及其转角处、变形缝、穿墙管道等细部做法均须符合设计要求。

改性SBS沥青防水卷材施工工艺1、改性沥青卷材热熔施工工序清理基层→涂刷基层处理剂→附加层→铺贴卷材→热熔封边→试水→保护层。

2、施工工艺（1）基层处理：找平层应平整、密实、干净、干燥、含水率≤9%不允许有起砂、掉灰现象。

（2）基层SBS冷底油的涂刷：涂基层SBS冷底油前要首先检查找平层的质量和干燥程度并加以清扫，符合要求后方可进行，在大面积涂刷基层SBS冷底油前，用毛刷清理节点，周边、阴角等部位。

（3）施工时先将SBS冷底油搅拌均匀。

基层SBS冷底油涂刷前，应根据基层处理剂干燥时间的长短和施工进度快慢确定。

（4）施工顺序：先做好节点→附加层→细部处理→铺贴卷材。

（5）卷材的铺贴：采用滚铺法。

1）起始端卷材的铺贴：将卷材置于起始位置，对好长、短方向搭接缝，滋展卷材1000mm左右，掀开已展开的部分，开启喷枪点火，喷枪头与卷材保持50-100mm距离，与基层呈30-45°角，将火焰对准卷材与基层交接处，同时，加热卷材底面热熔胶面和基层，至热熔胶层出现黑色光泽，发亮至稍有微泡出现，慢慢放下卷材平铺于基层，然后用排汽锟压实使卷材与基层粘结牢固。

2）搭接缝施工：热熔卷材表面一般有一层防粘隔离纸，因此在热熔粘结接缝之前，应先将下层卷材表面的隔离纸烧掉，以利搭接牢固严密，长边搭接宽度为80mm，短边搭接宽度为120mm㎜。

操作时，由持枪人手持烫板（隔火板）柄，将烫板沿搭接粉线后退，喷枪火焰随烫板移动，喷枪应离开卷材50-100mm，贴靠烫板。

移动速度要控制合适，以刚好熔去隔离纸为宜。

烫板和喷枪要密切配合，以免烧损卷材。

排气和辊压方法与前述相同。

3）复杂部位附加增强层的铺贴：需增强部位基层一般需涂刷一遍SBS冷底油作基层处理，以便于较好地粘接增强层；加强附加增强层卷材后应及时粘贴，因此加热前应先作试贴，以提高粘贴速度；附加增强部位较小时，宜采用手持汽油喷枪施工；4）在阴阳角交接处、穿墙套管、天沟、水落口、收头等接点部位，必须仔细铺平、贴紧、压实、收头牢靠，符合设计要求和防水工程技术规范等有关规定。

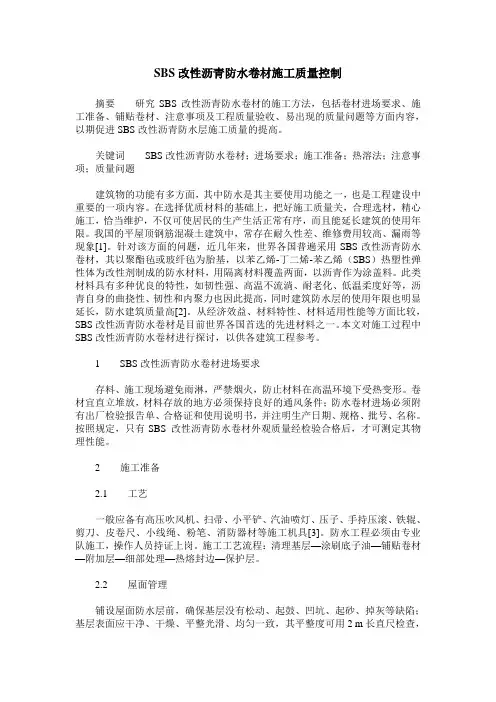

SBS改性沥青防水卷材施工质量控制摘要研究SBS改性沥青防水卷材的施工方法，包括卷材进场要求、施工准备、铺贴卷材、注意事项及工程质量验收、易出现的质量问题等方面内容，以期促进SBS改性沥青防水层施工质量的提高。

关键词SBS改性沥青防水卷材；进场要求；施工准备；热溶法；注意事项；质量问题建筑物的功能有多方面，其中防水是其主要使用功能之一，也是工程建设中重要的一项内容。

在选择优质材料的基础上，把好施工质量关，合理选材，精心施工，恰当维护，不仅可使居民的生产生活正常有序，而且能延长建筑的使用年限。

我国的平屋顶钢筋混凝土建筑中，常存在耐久性差、维修费用较高、漏雨等现象[1]。

针对该方面的问题，近几年来，世界各国普遍采用SBS改性沥青防水卷材，其以聚酯毡或玻纤毡为胎基，以苯乙烯-丁二烯-苯乙烯（SBS）热塑性弹性体为改性剂制成的防水材料，用隔离材料覆盖两面，以沥青作为涂盖料。

此类材料具有多种优良的特性，如韧性强、高温不流淌、耐老化、低温柔度好等，沥青自身的曲挠性、韧性和内聚力也因此提高，同时建筑防水层的使用年限也明显延长，防水建筑质量高[2]。

从经济效益、材料特性、材料适用性能等方面比较，SBS改性沥青防水卷材是目前世界各国首选的先进材料之一。

本文对施工过程中SBS改性沥青防水卷材进行探讨，以供各建筑工程参考。

1 SBS改性沥青防水卷材进场要求存料、施工现场避免雨淋，严禁烟火，防止材料在高温环境下受热变形。

卷材宜直立堆放，材料存放的地方必须保持良好的通风条件；防水卷材进场必须附有出厂检验报告单、合格证和使用说明书，并注明生产日期、规格、批号、名称。

按照规定，只有SBS 改性沥青防水卷材外观质量经检验合格后，才可测定其物理性能。

2 施工准备2.1 工艺一般应备有高压吹风机、扫帚、小平铲、汽油喷灯、压子、手持压滚、铁辊、剪刀、皮卷尺、小线绳、粉笔、消防器材等施工机具[3]。

防水工程必须由专业队施工，操作人员持证上岗。

SBS改性沥青耐根穿刺防水卷材施工工艺一、作业条件1、铺贴卷材严禁在雨天、雪天施工，五级风及其以上时不得施工。

2、铺贴卷材的基层要具备一定的强度，基层表面要平整、牢固、清洁干燥。

3、热融法施工气温不宜低于-10℃。

4、阴阳角处需做出50mm小圆弧二、地下室顶板防水施工1、施工工艺（1）基层清理、验收基层要具备一定的强度，基层要求表面平整、牢固、清洁，无起砂起皮等且满足设计及规范中的有关规定，基层报验经监理隐蔽验收合格后方可进行防水卷材施工。

（2）涂刷基层处理剂找平层经过清理干净后并经过验收后即可刷基层处理剂，处理剂涂刷应均匀，不可漏涂。

待基层处理剂干燥后，依据卷材的幅宽，留出搭接宽度，在其上弹出基准线。

（3）铺贴4mm厚SBS改性沥青耐根穿刺防水卷材a. 阴阳角、穿墙洞口处应先进行附加层粘贴，附加层宽度不小于500mm。

b.将整卷卷材(勿打开)置于铺贴起始端,对准基层上已弹好的基准线,滚展卷材约1m,由一人站在卷材正面将这1m卷材拉起,另一人站在卷材底面手持液化汽火焰喷枪,慢旋开关、点燃火焰。

调呈蓝色,使火焰对准卷材与基面交接处同时加热卷材底面与基层面,待卷材底面胶呈熔融状即进行粘铺,再由一人以手持压辊对铺贴的卷材进行排气压实,这样铺到卷材端头剩下约30cm时,将卷材端头翻放在隔热板上,再行熔烤,最后将端部卷材铺牢压实。

c. 滚粘大面卷材时，应先平面后立面。

在起始端卷材粘牢后,持火焰喷枪的人应站在滚铺前方,对着待铺的整卷卷材,点燃喷枪使火焰对准卷材与基层面的夹角,喷枪距卷材及基层加热处约0.3～0.5m,施行往复移动烘烤(不得将火焰停留在一处直火烧烤时间过长,否则易产生胎基外露或胎体与改性沥青基料瞬间分离),至卷材底面胶层呈黑色光泽并伴有微泡(不得出现大量大泡),即及时推滚卷材进行粘铺,后随一人施行排气压实工序。

d. 粘贴立面卷材时，卷材铺贴高度需高出室外地坪0.50m，卷材从底面转到立面铺贴的卷材,恰为有热熔胶的底面背对立墙基面,因此这部分卷材应使用氯丁橡胶改性沥青胶粘剂(SBS改性沥青卷材配套材料)以冷粘法粘铺在立墙上,与这部分卷材衔接继续向上铺贴的热熔卷材仍用热熔法铺贴,且上层卷材盖过下层卷材应不小于100mm。

SBS改性沥青卷材防水施工工艺一、施工前的准备工作（一）技术准备工作屋面防水工程施工前，施工单位应组织技术管理人员会审屋面工程图纸，掌握施工图中的细部构造及有关技术要求，并根据工程的实际情况编制屋面工程的施工方案或技术措施。

施工前期的准备工作充分，则可以避免施工后出现缺陷，甚至造成返工等质量事故。

同时工程必须严格遵照施工组织计划展开施工，这样则可防止工作遗漏、错乱、颠倒，影响工程质量。

根据施工组织设计，施工负责人应向班组进行技术交底。

技术交底内容包括：施工的部位、施工顺序、施工工艺、构造层次、节点设防方法、增强部位及做法，工程质量标准，保证质量的技术措施，成品的保护措施和安全注意事项。

（二）人员和作业计划准备屋面工程的防水必须由防水专业队伍施工，严禁没有资质等级证书的单位和非防水专业队伍进行屋面工程的防水施工，建设单位或监理公司应认真地检查施工人员的上岗证。

施工中施工单位应按施工工序、层次进行质量的自检、自查、自纠，并且做好施工记录，监理单位做好每步工序的验收工作，验收合格后方可进行下道工序、层次的作业。

二、屋面防水施工要点（一）施工的环境请求高聚物改性沥青防水卷材一般采用热熔法铺贴卷材，宜在＋50℃～＋350℃温度下施工。

雨、雪、霜、雾，或大气湿度过大，以及大风天气均不宜露天作业，否则应采取相应的技术措施。

（二）对屋面排水坡度的要求平屋面的排水坡度为2%～3%，当坡度小于等于2%时，宜选用材料找坡；当坡度大于3%时，宜选用结构找坡。

天沟、檐沟的纵向坡度不应小于1%，沟底落差不得超过200mm。

水落口周围直径500mm范围内坡度不应小于5%。

（三）对屋面基层空隙、裂缝的处理本工程屋面基层为现浇钢筋混凝土，当板内存在有裂缝，应先用凿子把裂缝凿成15～20mm宽，深倒八字形的槽沟，然后把石渣清走，把沟槽吹干净，用填缝膏分二至三次填满裂缝，每次间隔时间必须有15分钟之久，填满裂缝后用滚筒压平即可。

（四）屋面各结构层的施工1、卷材防水的施工工艺流程清理基层→涂刷基层处理剂→铺贴卷材附加层→铺贴卷材→热熔封边→蓄水试验→保护层2、一般防水构造做法（1）防水层：由防水卷材和相应的卷材粘结剂分层粘结而成，层数或厚度由防水等级确定。
