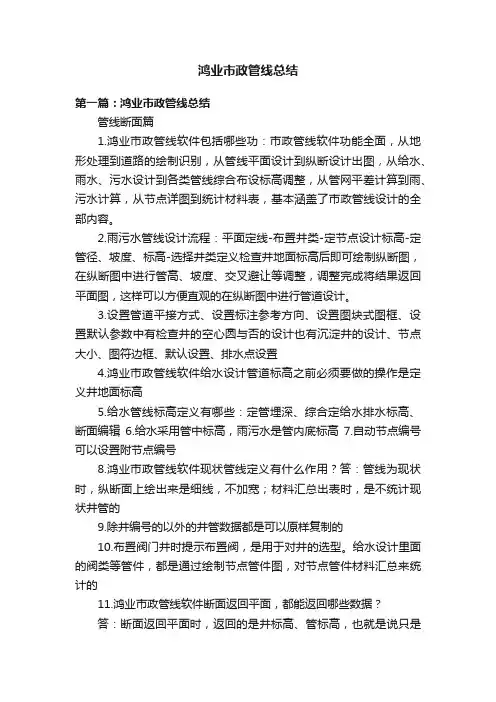

鸿业管线绘图笔记

本人也是刚刚接触鸿业市政管线这个软件两周，目前只画了一张道路雨污水图，这是自己做的笔记，比较小白易懂，但是对于同样刚接触的同学应该是比较有帮助的吧~不确定正确率，请谨慎参考~以下先是以雨水管为例，污水管相似，只是从另一个下拉菜单中选取1、定义道路中心线：先画出一条线段来→平面→定义道路中心线→选取线段→确定如果路不直，需要用多条中心线段2、定义道路桩号：平面→道路桩号→定义桩号→选取中心线→确定→选取基点→起始桩号0→图中箭头所示方向（如朝西）→减小S（增加不选）→桩号代号000/道路名称：XX大街→确认3、标注道路桩号：平面→道路桩号→自动标注桩号4、绘制道路：平面→道路绘制→简绘道路0.6→线转道路→点击中心线→确定5、布置管线：雨水→平面管线→自动布管按管长→管线号（南北不要一样）/二级钢筋混凝土管/管顶最小覆土0.7m/检查井形状：圆形/管道规格1000，坡度0.0008（千分之八）→确定→回车起始布管→输入桩号（如-160）→输入起点检查井与桩号距离（如8）→输入管道起点布置方向（向右随便找个点一单击）→回车逐段布置（对于大部分段不一样长的）→输入管道长度（如50）→输入管径（如800）→输入坡度（如0.0008）→回车继续逐段布置（对于大部分管段相似的）z自动布置→输入管道长度（如50）→输入本次布管最大桩号（这个之前一定要算好，少写了米数的话会布不上，然后用交互布管也可以，多写的话应该会正好，如果多一点点的话，就用节点移动来修改，这个的做法见下面）如果用了自动布管，有一些管的节点位置不合适，需要进行节点移动修改雨水→管线整理→节点移动d→选择节点→线上移动x→选择拖动方向（只需向左向右任意一个方向点一下即可）→移动距离（如5）→退出即可6、管的末端设置出水口雨水→布置井类→排出口→八字形→选那条排出口管道→确定7、预埋管：（一般在工厂和十字路口处才会有，而且一般管的另一端不会有检查井）雨水→布预埋管→预埋管站点是否布置检查井n否→选择检查井→选择平行线x→选平行线（一般是路中心线）→再选择管道方向→输入预埋管长度→预埋管直径→预埋管坡度（注意这里是按千分数算的，就是输入2就是0.002）→井连接处标高（旁边的地形图上附近有标）→标注点（可输入可不输）8、井编号雨水→节点编号→主节点编号→选择起点井（最左边，虽然右边是上游，不过这个因图而论）→选择重点井（最右边）→输入起点编号1→如果设置成功的话井是应该会闪烁的（注意鼠标应该点到井沿上才算选中它）9、定沉泥井雨水→定沉泥井→隔一落底井y→起点是从第一个沉泥井开始→选择终点井→如果闪烁则设置成功10、标管径数据雨水→编辑标注→标线中管径→点要标的管径线即可（如果标高和坡度确定了以后，流向自然就确定了）11、线性标注CAD的标注→线性标注（主要是标注一些距离，如管道距离路缘石的距离）12、布雨水口雨水→布雨水口→边沟式双箅雨水口→手动选点布置z→用鼠标在图上选点，左键布上→在调整一下方向即可（注意雨水口的连接管方向要与水流相一致）雨水→接雨水口→回车自动连接→坡度0.01→管径300→选择要连接的雨水口和检查井→回车结束（路口处一个井布置两个雨水口）13、标注位置标注→测量坐标标注→点住一个点，拉过线来点中一个空白处即可14、标设计管内底标高先计算：由上游最初的井开始，例如32号井的设计路面标高为14.53m（地形图上附近的大约取一个值），管径600mm=0.6m，管厚加覆土厚度约为1m，则管道埋深初步设为1.6m，则设计管内底标高为14.53-1.6=12.93m。

前言鸿业科技成立于1992年，是国内最早开发工程CAD软件的公司之一，为美国AUTODESK公司全球开发商网络成员，拥有一大批多年从事CAD和GIS研究开发的专业人才，技术力量雄厚，在国内CAD及GIS界享有很高的知名度。

主要从事工程类计算机CAD专业软件及城市规划局地理信息系统开发、销售、服务业务。

鸿业现已推出的软件产品有：GPS给排水软件、ACS空调采暖软件、CPS城市规划软件、FPS工业总图软件、HY-SZDL市政道路软件、HY-SZGX市政管线设计软件及交通设施规划设计软件，已广泛用于建筑、规划、市政、交通等设计行业，受到广大设计单位的热烈欢迎。

HY-SZGX市政管线软件是鸿业科技开发的建筑类系列CAD软件产品之一，是国内最早研制并推出的专业市政管线类软件。

HY—SZGX市政管线软件由专业开发人员与市政管线设计人员联手开发，专门面向设计人员的设计思路、习惯。

它的主要特点有：1、引入工程的概念，按工程名管理不同的设计任务，可直接复制、删除整个工程。

2、软件具有较强的开发性，设计人员可以根据自己的作图习惯对纵断表头、材料表形式、管道标注形式等进行定制。

3、完整的条件图处理功能。

设计人员可以利用软件提供的道路等绘制功能绘制道路条件图。

也可以利用条件图识别处理功能，把已有的条件图处理为软件可以识别的，然后再进行后续的设计工作。

4、平面设计功能强大。

可以根据需要进行自动布管、交互布管或者把用ACAD 绘制的任意直线定义为专业管线，可以根据道路设计标高文件自动计算任意检查井的设计地面标高。

5、计算功能强大。

包括给水管网平差、雨水计算、污水计算。

计算数据可以自动从图面上提取，把设计人员的计算准备工作减到最小。

6、软件覆盖面广。

包括给水、污水、雨水的管网设计。

给水管网平差和管线的综合，对每种管道可由软件完成平面计算、断面标注等工作。

7、自动化程度高。

不论是地形识别、管网计算、雨污水计算还是管道纵断面以及材料表的绘制均可由软件自动完成。

w ww .z h u lo ng .co m空调设计教材系列22006. 11. 2006. 11. 0909LG LGETAETA 技术支援部LG Electronics / Digital Appliance Company鸿业制图讲解w ww .z h u lo ng .co m1-1多联机系统设置对话框，可进行分歧管设置，标注设置等修改。

以下内容介绍的均为多联机菜单下的相关操作，此项功能是处理工程图纸的制作，系统图出图，工程量计算，报价等等复杂工作的最好的工具。

第一部分 多联机系统绘图w w w .z h u l o ng .c o m一、制作多联机图块步骤：1.打开一幅设备图块文件（如图1-2）2.选择多联机菜单下制作设备图块\制作室 内机图块（如图1-3）3.输入设备名称4.选择图块实体（如图1-4）5.指定插入点（如图1-5）6.选择气管接管线（按照1-6的指示操作）7.选择液管接管线8.选择冷凝管接管线1-21-3w ww .z h u lo ng .co m1-41-51-6w ww .z h u l o ng .co m二、绘制管线并连接设备步骤：1.选择多联机菜单下绘制冷媒管（如图1-7）2.给定起点及绘制主管路径并与最远端室内 机连接（如图1-8）3.选择多联机菜单下绘制冷凝管（如图1-9）4.给定起点及绘制主管路径并与最远端室内 机连接5.选择多联机菜单下连接设备（如图1-10）6.选冷媒管的远端，冷凝管的远端，选择室内机（如图1-11）1-71-8w ww .z h u lo ng .co m1-91-10w ww .z h u lo ng .co m1-11w ww .z h u lo ng .co m三、布置设备步骤：1.选择多联机菜单下布置室内机（如图1-12）2.点布置，可以布置相应的室内机型号布置 到图纸上，并可以调整角度（如图1-13）3.该对话框还可以进行对室内机型号的添加 到库里，修改库里原有的室内机块，并可 以删除原有图块（操作时请注意图块文件 的保存路径，如图1-14）1-12w ww .z h u lo ng .co m1-131-14w ww .z h u lo ng .co m四、系统划分步骤：1.选择多联机菜单下系统划分（如图1-15）2.点新建，新建系统编号（如图1-16）3.剔除不需要的室内机型号名4.点击选择室内机，在图面上选择该系统的 室内机。

鸿业市政道路设计操作步骤一、地形处理：→自然等高线→快速转化→自然等高线→离散→自然标高离散点→文本定义可能存在多余的点，则：自然标高离散点→标高检查：选择要检查的点（ALL ），输入最小和最大标高→开始检查。

可以逐个或全部删除。

二、场地土方优化：→定义土方边界：（绘制土方网格外包罗线，必须闭合）→网络划分（绘制网格）：首先选择网格区域，输入区域编号，点取划分网络的基点（该点位置不影响计算结果），输入间距。

→网格处理：（处理完方可计算，同时形成一系列的资料点）→角点标高（用以定义各网格交叉点的自然标高及设计地面标高）→标高定义方式：由离散点计算→选点→框选→土方优化：选择土方优化计算（根据优化结果定义区域内各点的设计标高，黄线为零线）→土方标高：框选→边坡计算：输入填挖方边坡坡度，框选土方区域的边界。

（自动计算边坡土方量，并绘制边坡示坡线，相邻边坡自动生成土方系统表→土方断面：用来绘制土方网络区域的断面图（可做任意方向的转轴剖）三、平面设计：先绘制好倒线（定线），再进行平曲线设计→导线法线型设计→基本型缓和曲线设计。

步骤：1 动态设计→缓和段：LS 控制方式：R+LSR；2 基本参数→输入转角半径R ，缓和曲线长LS→桩号→定义桩号（选择需要转化的中心线，点取桩号定义基点，输入起点桩号，选择方向，输入桩号代号）→线转道路：（选择需要转化的中心线，板块类型，输入道路名称）→纵断：→地形图提取自然标高（提取出中心线处的自然标高），修改提取标高后保存文件！→横断：→地形图提取自然标高（按照指定的宽度提取横断自然标高，修改提取范围）提取标高，保存文件→工具：→图层控制→关闭选中的→超高架宽设计（计算前先确定断面形式，定义板块是否加宽，保存横断面形式。

）→单弯道设置→计算。

计算后生成加宽文件，超高文件，超高图文件。

→平面规范检查（平面线型是否满足规范要求）→从图面→查看结果→道路绘制（选中交叉处理，绘制道路）→标注：→平曲线参数标注→道宽自动标注渠化：→右转车道→港湾停靠站→工具：→图层控制→所有图层打开→平面：→自动截图→生成截图桩号→截图四、道路纵断设计→纵断：→纵断面设计，选择纵断设计前提数据文件→应用→绘制草图→关联参考点或固定坡度或固定坡长还有自由拉破→点击动态拉破（使用自由拉破方式进行动态拉破，在黄色的设计线上点去拉破点，自由拖动进行设计→点击竖曲线设计或直接输入半径进行精确控制；绿色括号表示竖曲线范围，桩号表示平曲线特殊桩的位置），保存！纵断面绘制，选择需要绘制的桩号，平面标注，自然标高，平曲线，竖曲线，交叉桩号）→绘制。

鸿业管线方法~
1、用多段线布置管线，
2.用（平差）里面定义给水管定义管线定义管线，定义为给水铸铁管（定义完管子会变成红色）
3.定义集中流量，总流量在进水口出定义为负值，大用户在节点处定义为正值
在定义总水量时要定义水源
4定义供水类型
定义为管线为单侧双侧和不供水（输水管段一定要定义）的
5分配节点流量
6赋管径先定义环干管，然后直接自动赋管径即可
7完成以上就可以直接平差计算了，
事故和消防校核直接定义事故管段和消防点的消防流量即可
8标注做最不利点校核的时候数据要赋回图中~最后直接点这几个就大功告成了
~（在平差的最后几个）在标注的时候注意设置字体大小，大概
35就差不多了
我大概就就能解释这么多了~多试几遍就出来了~。

鸿业管线方法~
1、用多段线布置管线，
2.用（平差）里面定义给水管定义管线定义管线，定义为给水铸铁管（定义完管子会变成红色）
3.定义集中流量，总流量在进水口出定义为负值，大用户在节点处定义为正值
在定义总水量时要定义水源
4定义供水类型
定义为管线为单侧双侧和不供水（输水管段一定要定义）的
5分配节点流量
6赋管径先定义环干管，然后直接自动赋管径即可
7完成以上就可以直接平差计算了，
事故和消防校核直接定义事故管段和消防点的消防流量即可
8标注做最不利点校核的时候数据要赋回图中~最后直接点这几个就大功告成了
~（在平差的最后几个）在标注的时候注意设置字体大小，大概
35就差不多了
我大概就就能解释这么多了~多试几遍就出来了~。

鸿业管线设计简易步骤
第一步：设置-工程名
第二步：设置-出图比例（1000）
第三步：设置-文字大小（）
第四步：平面-定义道路中心线（如果道路中心线是多段线，输入pe-M-选择所有的线-J-回车）第5步：平面-道路桩号-定义道路桩号第6步：平面-标高文件转换
第7步：文件转自然-选中dmx文本-转换成bgz
第8步：文件转设计-选中zdm文本-转换成bgs
第9步：雨水-平面管线-自动布管按桩号-回车起始布管-输入桩号（在桩号范围内）-起点检查井雨桩号线距离（数字）-布置方向（路左侧或者右侧）-自动布置-桩号长度（一般是40m）-可以输入终点桩号（也可以直接点终点桩号）
第10步：雨水-节点编号-主节点编号
第11步：雨水-布雨水口-选一种型号-输入J-选检查井-点选路边线-回车
第12步：雨水-定义管径
第13步：雨水-定义坡度
第14步：雨水-定井地面标高-回车按路标高计算-选择BGS文件-输入h-输入标高差（高为正，低为负）
第15步：雨水-定井自然标高-安自然标高计算-选择bgz文件-回车
第16步：雨水-定义管高坡度-当地最大冻土深度-根据管坡-选择起点井（水流方向的起点）-选择终点井（水流方向的终点）-输入起点或者终点管标高（可以根据检查井地面标高减去埋深）。

鸿业管线绘图笔记一、设计前的设置准备工作1.设工程名：指定一个文件夹用来存放某一条道路的各种数据文件,如自然地形图、设计地形图、高程表等;2.文字大小：设置意义为实际图纸上的文字大小;3.默认参数：设置节点即井显示比例大小及节点填充设置,出图比例及井深单位m或mm;4.管道规格：自己根据水力特点设置一种管材;5.管线标注：设置管线上的标注样式,包括管径、节点、管长、坡度和综合标注;6.井管标注：即在节点上标注信息样式的设置,包括井编号、井规格即井径、井的标准图集、井的设计地面标高、该井的上下游管道管径及标高等;7.纵断表头：设置纵断面的表头项目,包括井编号、设计地面标高、覆土厚度、管内底标高、管径坡度管长、管道小平面、管材及连接方式及基础、桩号等；另外还包括对表格行高的设置及文字打小及字体设置;8.纵断标注：主要针对纵断面图面部分即表格以上的部分的设置,主要包括网格显示、标尺字高及字距、比例标注、交叉管和支管的管代号管径标高等内容及其标注样式设置;二、给排水平面图绘制准备1.道路桩号a缩小总图：使得图形单位以米计;b坐标网格——两点定坐标：校正坐标系统;c定义道路中心线——断中心线——定义桩号——自动标注桩号;另外,在野外无道路布置给水管道时除采用xy坐标定位外也可采用管线桩号,即以管线作为道路中心线进行桩号设置;d延长桩号：管道有事超出桩号线,必须延长桩号线才能满足后续计算要求;注：鸿业管线软件的桩号设计不包括短链设置,如果道路有短链必须通过鸿业道路软件处理在鸿业道路中设置短链后出现小数桩号需要用自动生成桩号功能重新更新道路桩号成为整数桩号,处理效果仅是图面显示正确实际桩号并不识别,纵断面中桩号需手动更改;2.地形图文件桩号设置好后必须设计该桩号线对应的自然标高文件与设计标高文件每一条桩号线均对应一个自然标高文件,即桩号线周围的点高程平均值;a采用以下为四种方式获取标高文件：①标高文件转换：道路专业提供的标高文件进行转换,自然转设计、设计转自然、文件转设计、文件转自然等,.dmx、.ZDM等;②逐桩输入：手动输入每个桩号的高程基本不用;③自然标高文件——测量图提取：从道路专业提供的纵断面图进行自然标高文件及设计标高文件的设计;④自然标高文件——地图提标高：该方法是根据地形图进行标高文件的识别设计,识别前必须对地形图进行处理自然地形——自然离散点——文本定义,此法仅能处理自然标高文件,想要获得设计标高文件时可结合①方法;b桩号和标高文件关联：获取标高文件后,采用该功能将桩号线赋予高程信息;三、给排水平面图绘制核心平面图绘制内容为给水、污水、雨水、其他专业现状管线,必须将平面图所有管线均设计完成再出纵断面;平面图首先是图面图形设计,如管线、预埋管、雨水口、连接管等,其次是图面标注、文字说明、管线样式等内容;注：平面图设计包括管径、坡度、埋深等内容,应结合纵断面中断面返平面功能进行设计,此处的纵断面仅是过程断面用来辅助平面图设计;不同管线间避让在纵断面图绘制中处理1给水管线绘制a管线布置：①参考线平行布管,即根据人行道边线进行平行布置；②交互布管；③自动布管;由于给水管线位于人行道下不平行于道路中心线,所以①法较常用③法基本不用b井布置：①自动布置消火栓井,根据布置桩号范围及消火栓间距进行设计；②布置井类,布置阀门井;c布置预埋管：根据布置桩号范围及预埋管间距进行设计,采用端头有井形式,暂时不确定预埋管标高;d管线地面标高的设计重要：井地面标高,横坡为综合横坡,高差为正;e管线高程设计重要：定管埋深,采用覆土厚度进行设计;f在纵断面图中设计平面图管道：①出过程纵断面在过程纵断面图上插入排气井、排泥井；②采用插入变坡点、坡度编辑、断面局部调整即设计凹字形给水管道躲避其他重力流管道、支管编辑即调整支管高程进行修改,通过断面返回平面更新平面图;g管线整理——节点移动调整井位置；h节点编号——主节点编号,只是对井进行编号并不是标注,编号后不会显示编号内容;2污水管线绘制a管线布置：平面布管——自动布管按管长/交互布管b布置井类：包括排水检查井、倒虹吸井、水封井、排出口等;c定沉泥井d布置预埋管：根据布置桩号范围及预埋管间距进行设计,采用端头有井形式,暂时不确定预埋管标高;e管线地面标高的设计重要：定井地面标高,横坡为综合横坡,高差为正;f节点编号——自动节点编号包括附节点编号,只是对井进行编号并不是标注,编号后不会显示编号内容;g污水计算：定义排出口——交互布参数块采点计算面积——污水计算面积——图面提取——初算——赋回图面将计算的坡度管径赋回图面;意义在于根据需要确定管道管径以及坡度,前提是先确定所有井编号和井地面标高;h管线高程设计重要：综合定给排水标高——定义污水排出口——定给排水标高,此操作意义在于综合考虑各类型管道进行相互避让设计污水坡度及埋深;i 复核过流能力:污水计算面积——复算;j出过程纵断面,查看污水管道设计结果,有不妥之处通过断面调整、局部调整、支管编辑、污水坡度编辑进行调整,最后通过断面返回平面更新平面图;3雨水管线绘制a管线布置：平面布管——自动布管按管长/交互布管b布置井类：包括排水检查井、倒虹吸井、水封井、排出口等;c定沉泥井d布置预埋管：根据布置桩号范围及预埋管间距进行设计,采用端头有井形式,暂时不确定预埋管标高;e管线地面标高的设计重要：定井地面标高,横坡为综合横坡,高差为正;f节点编号——自动节点编号,只是对井进行编号并不是标注,编号后不会显示编号内容;g雨水计算：首先确定汇流时间、定义排出口、定义重现期；其次是交互布参数块采点计算面积——雨水计算——暴雨参数——图面提取——初算——赋回图面;h管线高程设计重要：综合定给排水标高——定义雨水排出口——定给排水标高,此操作意义在于综合考虑各类型管道进行相互避让设计污水坡度及埋深;i复核过流能力:雨水计算——复算;j布雨水口——接雨水口;k出过程纵断面,查看污水管道设计结果,有不妥之处通过断面调整、局部调整、支管编辑、污水坡度编辑进行调整,最后通过断面返回平面更新平面图;4综合管线绘制a管线布置：①交互管线布置②沿路自动布线③沿路边线布置④定义管线手动画一条直线进行定义b布置井类c定义管高5图面标注a标井编号b标线中管径：针对干管进行标注,包括管径-管长-坡度;c标线端管径：针对预埋管进行标注;d施工坐标标注：标注xy坐标f尺寸标注g文字说明注：标注后如若更改管道信息标注会自动更新;四、给水节点图绘制有三种方法绘制给水节点图：①选择节点图选择局部管线逐一进行节点绘制,常用此法②整体节点图选择整体管网进行节点绘制,适用于厂区管网③平面管件采用搭积木方法绘制节点,此法针对复杂节点绘制;详细说明①法的绘制流程 ,其余类似：a定义流向：即定义水源点,意义在于使得节点图中的承口面向水流设置,可以进行旋转流向、显示/隐藏流向的设置;b自动生成：选择局部拟要出大样的局部管线生成大样图,生成大样图后可以进行修改接头、添加/删除管件的操作;c标管件名称：选中某一管件进行引出标注;d标管件编号：在管件上引出编号前必须进行管件汇总和表类中的材料汇总单页材料表操作,管件汇总里的节点编号输如1即可,对应一个材料表,出材料表后才有管件的编号;五、给排水纵断面图绘制实际上,当给排水平面图绘制完成后纵断面已经完成,平面与纵断面是同步设计的最终形式为一个整体纵断面,分幅裁图在第八部出图中进行;可以进行以下操作修改：a断面调整或局部调整：设置管道连接方式管顶平接/管底平接/管中平接；b支管编辑：该功能调整支管高程一般采用综合定给排水标高进行支管自动避让干管,减少人为调整；c在过程纵断面中做任何调整必须进行断面返回平面这一操作;d断面数据存入excel：采用该功能出高程表及水力计算表;六、给排水横断面图绘制管线综合——横断面——标准横断面：离中距离正为右负为左;管断标高：引出管道高程;管断名称：引出管道名称;七、给排水各种表格的绘制1.材料汇总表：选择井类确定井的规格及标准图号——材料汇总统计——材料汇总单页材料表绘制;2.高程表：自动给排水高程表3.井坐标表：绘井表;4.管道交叉垂距表：在管线综合中,交点编号——交点地面标高——交点垂距表绘制5.图例表：在表类中,图面选择图例表八、出图1图纸目录2设计说明3套图框：a图面处理：屏蔽井中的管线,不要选断线会破坏数据信息而无法修改;b管线变化：处理管线粗细、颜色、线型样式,给水管线5mm、排水管线;c平面图加风玫瑰、横断面图在布局空间中按视口出图；纵断面图采用道路桩号断面裁图,选择固定长度裁图方式,然后在布局空间中套图框;d转PDF格式;九、修改技巧1 管线整理——管线移动调整管线距中心线位置;2 编辑修改：修改局部管道的管材、管径、管长、管坡,以及井的标准图集和井规格3工具中2中：检查井缩放、缩放图块、圆矩形井互换。

一、设计前的准备工作：1. 新建图纸：采用（不用）新建图纸模型，参照地形图DXF。

（确认图中一个绘图单位代表1m，否则用scale命令进行缩放。

）2. 设置：工程名、出图比例、文字大小、文字字型。

3. 调整坐标：【平面→坐标网格→两点定坐标】利用两个已知工程坐标点，使其计算机坐标点与之对应。

（注意：x坐标代表纵坐标，y坐标代表横坐标。

）4. 道路中心线：【平面→路边线生成中心线→断中心线】或【平面→定义道路中间线→断中心线】。

（断中心线是软件操作说明推荐操作）5. 道路桩号标注：【平面→道路桩号→桩号标注设置→定义桩号→自动生成道路桩号】（注意：当进行桩号标注设置时，若CAD崩溃，重启电脑。

）6. 道路中心设计标高：由道路专业提供或者由道路纵断面图获取，保存为.bgs 文件。

（道路设计标高文件中桩号范围要大于等于实际道路桩号范围）二、给水管线设计（鸿业管线软件绘制）1. 给水管布置：【偏移路边线→给水→定义给水管】。

有支管的，同理绘制。

一般间隔120-150m可预留支管。

2. 节点编号：对主管上的给水节点进行编号【给水→节点编号→主节点编号】。

3. 布置井类：【给水→布置井类】根据道路纵断面图，按需添加阀门井、消火栓、排气井、排泥井等。

（阀门井：始终点、分叉处；消火栓：间距不大于120m，距路边不大于2m；排气井：管线最高处；排泥井：管线最低处。

）4. 井类编号：【给水→节点编号→主节点编号】选择包含井类的管段，输入新编号。

（注意后续软件提示选择。

）5. 定井地面标高：【给水→定井地面标高】框选给水管道，根据软件提示完成设置。

其中高差Δ由计算确定，也可忽略。

6. 定管径：【给水→定义管径】，管径由计算确定，或根据规划、经验等。

7. 定埋深：【给水→定管埋深】，根据规划确定管道埋深和覆土等。

8. 节点和管道标注：【标注（给）→标线中管径/标注井管】。

9. 生成管道纵断面：【给断面→选择断面】，生成断面图。
