现代电子线路数字电路基础

数字电路书
数字电路书是一本介绍数字电路的基础知识、原理、设计和应用的教材。

学习数字电路的目的是为了更好地理解计算机和现代电子系统中的数字电路设计和运行过程。

数字电路书对于电子工程、计算机科学和信息技术等专业的学生都是非常重要的教材之一。

数字电路书主要介绍数字电路的基础知识和逻辑门电路。

逻辑门电路包括与门、或门、非门、异或门、与非门、或非门等，它们都是构成数字电路的最基本的单位。

数字电路的设计过程包括数字电路的设计规范、电路要素的选择、电路的分解与合成、电路的测试等。

数字电路的应用领域非常广泛，其中包括数字系统的设计、控制系统的智能化、通信系统的数字化等。

数字电路书的学习需要具备一定的知识和技能。

首先，需要具备数学和物理的基础知识，如逻辑运算、数电线路的简单分析、电路中的电信号等。

其次，需要掌握数字电路的常见逻辑门电路的原理、分析与设计方法。

最后，需要掌握数字电路的设计和测试技巧。

数字电路书的学习需要注意以下几点。

首先，需要理解逻辑门电路中的逻辑运算和相应逻辑函数的真值表。

其次，需要掌握逻辑门电路的应用场合，并能熟练地实现数字电路的分解、简化和合成。

最后，需
要关注数字电路的实验教学，灵活运用数字电路实验的方法和技巧，提高学习效果。

总之，数字电路书是学习数字电路的必备教材之一，数字电路的学习对于理解计算机和现代电子系统中的数字电路设计和运行过程非常有帮助。

通过学习数字电路书，可以深入了解数字电路的基础知识、原理、设计和应用，为未来工作做好准备。

现代电子线路课程设计概述现代电子线路设计是电子工程专业中的重要课程之一，其在培养学生的电子设计和应用能力方面具有极大的重要性。

本文将以现代电子线路课程设计为切入点，探讨该课程的教学目标、内容、方法和评价方式。

教学目标现代电子线路课程设计的教学目标为：1.培养学生设计和实现电子线路的能力；2.使学生掌握模拟电路和数字电路的设计方法和基本原理；3.培养学生对电路设计的创新意识和解决问题的能力；4.增强学生的实验能力和科研素养；5.提高学生的团队合作和沟通能力。

教学内容现代电子线路课程设计的教学内容包括：1.模拟电路和数字电路的基础知识；2.电子元器件的参数和特性；3.电路的基本组成和运行原理；4.电路分析和设计方法；5.电路实验与调试技巧。

教学方法现代电子线路课程设计的教学方法应根据教学目标和内容灵活选择。

常用的教学方法包括：1.理论讲授：传授电子线路设计的基础知识和实践应用；2.讲解案例：介绍相关电路的实际应用案例，培养学生动手实践和解决问题的能力；3.实验探究：设计和实现电路，并从实验中获取直观的数据和结果，检验理论的正确性；4.交互授课：以工程实际问题为出发点，引导学生围绕尖端技术和前沿领域进行讨论和探究。

评价方式现代电子线路课程设计的评价方式应以培养学生的能力和素质为出发点。

常用的评价方式包括：1.项目作业：通过设计和实现一个小型电子线路项目，检验学生的设计能力、实践能力和解决问题的能力；2.答辩评测：学生在小组个人或小组中进行电子线路设计的答辩，并结合展示和说明进行同行评测和专家评测；3.实验考核：对学生进行电路实验和调试考核，检验其实验能力和技术操作水平；4.课堂表现：评价学生在课堂中展示的团队合作能力、沟通交流能力、思维逻辑能力和学业表现。

结语现代电子线路课程设计是电子工程专业中的重要课程之一，其对培养学生的电子设计和应用能力具有重要作用。

本文从教学目标、内容、方法和评价方式等方面详细探讨了现代电子线路课程设计，希望对相关教师和学生提供帮助，进一步推动电子工程专业的教学改革和发展。

电子线路基础
电子线路是将电气元件装配而成的系统，它的功能是将电源中输出的电能转换成另一种有用的形式，用以驱动加工机械、照明和运动控制器等设备，从而为用户提供服务。

电子线路基础指的是构成电子线路的各种电子元器件及其基本原理等知识。

它主要包括电子元器件、导电元件和功率元件三类。

首先，电子元器件是构成电子线路的基本元件，主要有晶体管、三极管、整流管、可控硅、数字电路开关以及放大器、示波器、脉冲发生器等。

其次，导电元件是常用于电子线路中的元件，主要有电阻、电容、电感、变压器等。

另外，功率元件是开放式或封闭式的电路，主要用于将电源转变为加工能量，主要有接口、隔离、开关和控制等。

电子线路基础的学习不仅要深入了解相关元器件的原理和性能特点，还要掌握电路的布线、设计和结构原理，并能够应用于实际的电子系统中。

只有深入理解电子线路基础的内容，才能正确的设计、使用和维护相关的系统，从而获得良好的工作效果。

《电子线路教案》word版第一章：电子线路基础1.1 电子线路概述介绍电子线路的定义、分类和应用领域解释电路、电路图和电子元件的概念1.2 电子元件介绍常见的电子元件，如电阻、电容、电感、二极管、晶体管等讲解电子元件的符号、特性和作用1.3 电路分析方法介绍基本的电路分析方法，如基尔霍夫定律、欧姆定律等讲解电路分析的基本步骤和技巧第二章：模拟电子技术2.1 放大电路介绍放大电路的原理和分类讲解放大电路的基本组成和分析方法2.2 滤波电路介绍滤波电路的原理和分类讲解滤波电路的设计和应用2.3 振荡电路介绍振荡电路的原理和分类讲解振荡电路的设计和应用第三章：数字电子技术3.1 数字逻辑基础介绍数字逻辑电路的基本概念和原理讲解逻辑门、逻辑函数和逻辑代数的基本运算3.2 组合逻辑电路介绍组合逻辑电路的原理和分类讲解组合逻辑电路的设计和应用3.3 时序逻辑电路介绍时序逻辑电路的原理和分类讲解时序逻辑电路的设计和应用第四章：电子线路设计4.1 电子线路设计流程介绍电子线路设计的基本流程和步骤讲解设计中的注意事项和技巧4.2 电子线路仿真介绍电子线路仿真软件的使用和原理讲解仿真过程中的注意事项和技巧4.3 电子线路制作与调试介绍电子线路制作的基本方法和步骤讲解调试过程中的注意事项和技巧第五章：常用电子仪器与测量5.1 电子示波器介绍电子示波器的结构和原理讲解示波器的使用方法和注意事项5.2 信号发生器介绍信号发生器的结构和原理讲解信号发生器的使用方法和注意事项5.3 电桥介绍电桥的原理和分类讲解电桥的使用方法和注意事项第六章：电源电路与保护6.1 电源电路概述介绍电源电路的作用和分类讲解电源电路的基本组成和性能指标6.2 线性电源与开关电源介绍线性电源和开关电源的原理和特点讲解电源的选择和应用6.3 电源保护电路介绍电源保护电路的原理和作用讲解过压保护、过流保护和其他保护电路的设计和应用第七章：通信电子线路7.1 通信系统概述介绍通信系统的原理和分类讲解模拟通信和数字通信的特点和应用7.2 调制与解调介绍调制和解调的原理和方法讲解调制解调器的应用和设计7.3 信号放大与滤波介绍信号放大和滤波的原理和方法讲解放大器和滤波器的设计和应用第八章：接口技术与总线8.1 接口技术概述介绍接口技术的原理和作用讲解接口电路的设计和应用8.2 总线技术介绍总线技术的原理和分类讲解总线的标准和协议以及总线接口电路的设计和应用8.3 USB接口与串口通信介绍USB接口和串口通信的原理和特点讲解USB接口和串口通信电路的设计和应用第九章：嵌入式系统与微控制器9.1 嵌入式系统概述介绍嵌入式系统的原理和组成讲解嵌入式系统的应用和发展趋势9.2 微控制器概述介绍微控制器的原理和分类讲解微控制器的选型和使用方法9.3 嵌入式系统设计与开发介绍嵌入式系统设计的流程和方法讲解嵌入式系统开发的工具和技巧第十章：电子线路实验与实践10.1 电子线路实验概述介绍电子线路实验的目的和意义讲解电子线路实验的步骤和安全注意事项10.2 常用电子仪器使用方法介绍常用电子仪器的结构和原理讲解电子仪器的使用方法和注意事项10.3 综合实践项目介绍综合实践项目的目的和意义讲解综合实践项目的选题、设计和实施步骤重点解析本文档详细介绍了电子线路的基础知识、模拟和数字电子技术、电子线路设计流程、常用电子仪器与测量等内容。

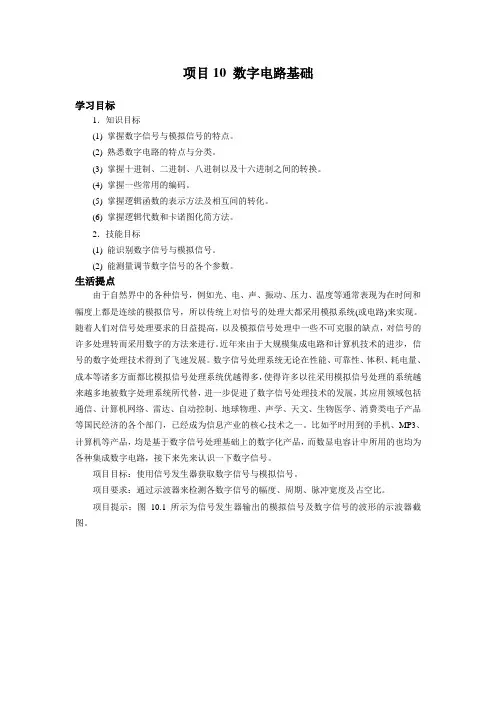

项目10 数字电路基础学习目标1．知识目标(1) 掌握数字信号与模拟信号的特点。

(2) 熟悉数字电路的特点与分类。

(3) 掌握十进制、二进制、八进制以及十六进制之间的转换。

(4) 掌握一些常用的编码。

(5) 掌握逻辑函数的表示方法及相互间的转化。

(6) 掌握逻辑代数和卡诺图化简方法。

2．技能目标(1) 能识别数字信号与模拟信号。

(2) 能测量调节数字信号的各个参数。

生活提点由于自然界中的各种信号，例如光、电、声、振动、压力、温度等通常表现为在时间和幅度上都是连续的模拟信号，所以传统上对信号的处理大都采用模拟系统(或电路)来实现。

随着人们对信号处理要求的日益提高，以及模拟信号处理中一些不可克服的缺点，对信号的许多处理转而采用数字的方法来进行。

近年来由于大规模集成电路和计算机技术的进步，信号的数字处理技术得到了飞速发展。

数字信号处理系统无论在性能、可靠性、体积、耗电量、成本等诸多方面都比模拟信号处理系统优越得多，使得许多以往采用模拟信号处理的系统越来越多地被数字处理系统所代替，进一步促进了数字信号处理技术的发展，其应用领域包括通信、计算机网络、雷达、自动控制、地球物理、声学、天文、生物医学、消费类电子产品等国民经济的各个部门，已经成为信息产业的核心技术之一。

比如平时用到的手机、MP3、计算机等产品，均是基于数字信号处理基础上的数字化产品，而数显电容计中所用的也均为各种集成数字电路，接下来先来认识一下数字信号。

项目目标：使用信号发生器获取数字信号与模拟信号。

项目要求：通过示波器来检测各数字信号的幅度、周期、脉冲宽度及占空比。

项目提示：图10.1 所示为信号发生器输出的模拟信号及数字信号的波形的示波器截图。

(a) 模拟信号截图(b) 数字信号截图图10.1 数字及模拟信号截图接下来通过信号发生器和示波器测试数字信号。

测试器件清单见表10-1。

表10-1 项目测试器件清单测试步骤如下。

1．将信号发生器的输出端与示波器的输入正确相连。

数字电路的基础知识数字电路是电子电路的一种，它使用离散的电压和电流信号来处理和存储数字信息。

数字电路由逻辑门、触发器和寄存器等基本逻辑单元组成。

逻辑门是数字电路的基础构建模块，常见的逻辑门包括与门、或门、非门和异或门等。

它们根据输入信号的真值表来决定输出信号的逻辑运算结果。

触发器是一种存储器件，用于存储和传输二进制数据。

最常见的触发器是D触发器，它具有一个数据输入端和一个时钟输入端，通过时钟上升沿或下降沿来传输数据。

触发器还可以用来实现计数器和状态机等功能。

寄存器是一种具有多个存储单元的存储器件，用于存储多位二进制数据。

寄存器通常由多个触发器级联构成，可以在时钟信号的控制下进行数据的并行或串行传输。

数字电路的设计和分析常常使用布尔代数和逻辑表达式。

布尔代数是一种数学系统，用于表示和操作逻辑关系。

逻辑表达式使用布尔运算符（如与、或、非）和变量（如A、B、C）来描述逻辑关系，进而用于设计和分析数字电路的功能和性能。

在数字电路中，信号一般使用二进制编码。

常用的二进制编码方式有二进制码、格雷码和BCD码等。

二进制码是最常见的编码方式，将每个数位上的值表示为0或1。

格雷码是一种特殊的二进制编码，相邻的编码只有一个比特位的差异，用于避免由于数字信号传输引起的误差。

BCD码是二进制编码的十进制形式，用于表示和处理十进制数字。

数字电路在计算机、通信、控制系统等领域有广泛的应用，例如计算机的中央处理器、内存和输入输出接口等都是基于数字电路的设计实现。

希望这些基础知识能够帮助你对数字电路有更好的理解。

实验五触发器一、实验目的1. 掌握基本RS触发器、JK触发器、D触发器和T触发器的逻辑功能。

.2. 熟悉各类触发器之间逻辑功能的相互转换方法。

二、实验原理触发器是具有记忆功能的二进制信息存贮器件，是时序逻辑电路的基本单元之一。

触发器按逻辑功能可分RS、JK、D、T触发器；按电路触发方式可分为主从型触发器和边沿型触发器两大类。

图8—1所示电路由两个“与非”门交叉耦合而成的基本RS触发器，它是无时钟控制低电平直接触发的触发器，有直接置位、复位的功能，是组成各种功能触发器的最基本单元。

基本RS触发器也可以用两个“或非”门组成，它是高电平直接触发的触发器。

图8—1 图8—2JK触发器是一种逻辑功能完善，通用性强的集成触发器，在结构上可分为主从型JK触发器和边沿型JK触发器，在产品中应用较多的是下降边沿触发的边沿型JK触发器。

JK触发器的逻辑符号如图8—2所示。

它有三种不同功能的输入端，第一种是直接置位、复位输入端，用和表示。

在S=0，R=1或R=0，S=1时，触发器将不受其它输入端状态影响，使触发器强迫置“1”(或置“0”)，当不强迫置“1”(或置“0”)时，S、R都应置高电平。

第二种是时钟脉冲输入端，用来控制触发器触发翻转(或称作状态更新)，用CP表示(在国家标准符号中称作控制输入端，用C表示)，逻辑符号中CP端处若有小园圈，则表示触发器在时钟脉冲下降沿(或负边沿)发生翻转，若无小园圈，则表示触发器在时钟脉冲上升沿(或正边沿)发生翻转。

第三种是数据输入端，它是触发器状态更新的依据，用J、K表示。

JK触发器的状态方程为本实验采用74LS112型双JK 触发器，是下降边沿触发的边沿触发器，引脚排列如图8—3所示。

表8—1为其功能表。

图8—3 图8—4D 触发器是另一种使用广泛的触发器，它的基本结构多为维阻型。

D 触发器的逻辑符号如图8—4所示。

D 触发器是在CP 脉冲上升沿触发翻转，触发器的状态取决于CP 脉冲到来之前D 端的状态，状态方程为Q n+1 =D注: × −− 任意态; ↓ −− 高到低电平跳变 注: ↑ −− 低到高电平跳变 Q n (Q n ) −− 现态; −− 次态 ϕ −− 不定态本实验采用74LS74型双D 触发器, 是上升边沿触发的边沿触发器, 引脚排列如图8—5所示。

《数字电子技术》电子教案第一章：数字电路基础1.1 数字电路概述介绍数字电路的基本概念、特点和分类解释数字信号与模拟信号的区别1.2 数字逻辑基础介绍逻辑代数的基本运算和规则解释逻辑门电路的原理和应用1.3 逻辑函数与逻辑门电路介绍逻辑函数的定义和表示方法解释逻辑门电路的种类和功能第二章：组合逻辑电路2.1 组合逻辑电路概述介绍组合逻辑电路的定义和特点解释组合逻辑电路的分类和应用2.2 常用的组合逻辑电路介绍编码器、译码器、多路选择器和算术逻辑单元等电路的原理和应用2.3 组合逻辑电路的设计方法介绍组合逻辑电路的设计原则和方法解释组合逻辑电路的优化和简化第三章：时序逻辑电路3.1 时序逻辑电路概述介绍时序逻辑电路的定义和特点解释时序逻辑电路的分类和应用3.2 触发器介绍触发器的概念、种类和功能解释触发器的时序要求和真值表3.3 时序逻辑电路的设计方法介绍时序逻辑电路的设计原则和方法解释时序逻辑电路的优化和简化第四章：数字电路仿真与实验4.1 数字电路仿真概述介绍数字电路仿真的概念和作用解释数字电路仿真软件的使用方法4.2 组合逻辑电路的仿真与实验利用仿真软件对组合逻辑电路进行仿真和实验分析实验结果和性能评估4.3 时序逻辑电路的仿真与实验利用仿真软件对时序逻辑电路进行仿真和实验分析实验结果和性能评估第五章：数字电路的应用5.1 数字电路在通信系统中的应用介绍数字电路在通信系统中的应用实例和原理解释数字调制和解调的电路设计方法5.2 数字电路在计算机系统中的应用介绍数字电路在计算机系统中的应用实例和原理解释微处理器、存储器和总线的电路设计方法5.3 数字电路在其他领域中的应用介绍数字电路在其他领域中的应用实例和原理解释数字电路在控制系统、数字信号处理等方面的应用方法第六章：数字电路设计工具与方法6.1 数字电路设计工具介绍电子设计自动化(EDA)工具的概念和作用解释电路设计软件（如Multisim、Proteus）的使用方法6.2 数字电路设计流程阐述数字电路设计的整个流程，包括需求分析、逻辑设计、物理设计等解释各个阶段的关键技术和注意事项6.3 数字电路设计实例通过具体实例展示数字电路设计的全过程分析设计过程中的难点和解决方案第七章：数字集成电路7.1 数字集成电路概述介绍数字集成电路的类型和特点解释集成电路的制造工艺和分类7.2 常见数字集成电路介绍TTL、CMOS等常见数字集成电路的原理和应用解释集成电路封装和接口技术7.3 数字集成电路的应用与选择阐述数字集成电路在电路设计中的应用方法介绍如何根据电路需求选择合适的集成电路第八章：数字系统的测试与维护8.1 数字系统测试概述介绍数字系统测试的目的和重要性解释数字测试信号的和应用8.2 数字故障诊断与测试方法介绍故障诊断的方法，如静态测试、动态测试和在线测试解释故障模型和测试向量的8.3 数字系统的维护与优化阐述数字系统运行过程中的维护和优化措施介绍故障排除和系统性能提升的方法第九章：数字电路在嵌入式系统中的应用9.1 嵌入式系统概述介绍嵌入式系统的概念、特点和分类解释嵌入式系统在现代科技领域的重要性9.2 嵌入式数字电路设计阐述嵌入式数字电路的设计方法和流程介绍嵌入式处理器、外围电路和接口技术9.3 嵌入式系统的应用实例通过具体实例展示嵌入式数字电路在实际应用中的作用和效果第十章：数字电路技术的未来发展10.1 数字电路技术发展趋势分析当前数字电路技术的发展趋势，如低功耗、高速度、高集成度等介绍新型数字电路技术的研究方向和应用前景10.2 数字电路技术的挑战与机遇阐述数字电路技术在发展过程中面临的挑战，如信号完整性、可靠性等探讨数字电路技术发展的机遇和应对策略10.3 数字电路技术的创新应用介绍数字电路技术在新型领域的创新应用，如物联网、等分析这些应用对数字电路技术发展的影响和推动作用第十一章：数字电路在模拟信号处理中的应用11.1 概述数字模拟信号处理介绍数字电路在模拟信号处理中的重要性解释数字模拟信号处理的基本概念和原理11.2 模拟信号的数字化处理阐述模拟信号数字化处理的方法和技术介绍ADC（模数转换器）和DAC（数模转换器）的工作原理和应用11.3 数字滤波器与信号处理解释数字滤波器的作用和分类介绍数字滤波器的设计方法和应用实例第十二章：数字电路在信号传输中的应用12.1 数字信号传输概述介绍数字信号传输的基本概念和特点解释数字信号传输与模拟信号传输的区别12.2 数字调制与解调技术介绍数字调制与解调的基本原理和方法解释调制解调器（modem）的工作原理和应用12.3 数字信号传输的线路和设备介绍数字信号传输中所用的线路和设备，如同轴电缆、光纤等解释数字信号传输中的信号衰减和抗干扰措施第十三章：数字电路在计算机系统中的应用13.1 计算机系统概述介绍计算机系统的基本组成和工作原理解释计算机系统在现代社会中的重要性13.2 中央处理器（CPU）介绍CPU的结构和工作原理解释控制单元、运算单元和寄存器的作用和功能13.3 存储器和总线系统介绍存储器的类型和作用解释总线系统的组成和功能，如数据总线、地址总线、控制总线等第十四章：数字电路在控制系统中的应用14.1 控制系统概述介绍控制系统的概念、类型和特点解释数字电路在控制系统中的应用重要性14.2 数字控制器的设计与实现阐述数字控制器的设计方法和流程介绍控制器算法实现和硬件设计的技术14.3 数字控制系统实例通过具体实例展示数字电路在控制系统中的应用和效果第十五章：数字电路技术的综合应用案例15.1 数字电路技术在通信领域的应用介绍数字电路技术在通信领域的典型应用实例解释数字电路技术在提高通信系统性能方面的作用15.2 数字电路技术在工业自动化领域的应用阐述数字电路技术在工业自动化领域的应用实例和优势介绍数字电路技术在提高工业生产效率和质量方面的作用15.3 数字电路技术在其他领域的应用展望探讨数字电路技术在其他领域的应用前景和发展趋势分析数字电路技术对人类社会发展的影响和推动作用重点和难点解析本文主要介绍了《数字电子技术》电子教案，内容涵盖了数字电路的基础知识、组合逻辑电路、时序逻辑电路、数字电路仿真与实验、数字电路的应用、数字集成电路、数字系统的测试与维护、数字电路在嵌入式系统中的应用、数字电路技术的未来发展等十五个章节。

《电子线路》第十一章数字电路基础练习班级：姓名：学号：成绩：一、填空题：1、晶体三极管不仅有放大作用，还有作用。

2、三极管的输出特性分为三个区域，在交流放大器中三极管一般工作在区，而在脉冲数字电路中三极管一般工作在区或区。

3、门电路及由门电路组合的各种逻辑电路种类很多，应用广泛，但其中最基本的三种门电路是门、门和门。

4、在开关电路中，只有“0”和“1”两种状态，通常把高电平看作是状态，把低电平看作是状态。

5、在如图所示电路中，晶体三极管V1工作于状态，晶体三极管V2工作于状态，晶体三极管V3工作于状态。

6、1秒= 毫秒= 微秒= 纳秒，即1s= ms= μs= ns。

7、三极管的开关时间有开通时间和关闭时间，开通时间反映三极管由状态转变为状态的时间，关闭时间反映三极管由状态转变为状态的时间。

8、加速电容既能增强三极管由饱和转为截止瞬间的电流，也能增强由截止转为饱和瞬间的电流。

9、晶体三极管工作在放大区时，I C= 、U CE= ，工作在饱和区时，I C= 、U CE= ，工作在截止区时，I C= 、U CE= 。

*10、MOS集成电路属于（单、双）极型集成电路。

按MOS管的类型不同，MOS 集成电路可分为MOS集成电路和MOS集成电路。

CMOS是兼有MOS和MOS的一种电路。

二、选择题：1、如图所示电路中三极管工作在（）状态。

A．截止B．饱和C．放大2、符合下列真值表的是（）电路。

A．与3A．1+1=2 B．1+1=10 C．1+1=14、符合下列真值表的是（）电路。

A．与B5、如图所示电路中V1为多发射极管，该电路的输入输出逻辑关系为（）A．P=A·B·C B．P=A·B·C C．P=A+B+C*6、如图所示为MOS集成电路中常看到的场效应管连接形式，其等效为（）A．一只电阻B．放大状态的三极管C．或门电路7、满足如图所示输入输出关系的门电路是（）门。

A．与B．或C．与非D．非8、满足如图所示输入输出关系的门电路是（）门。
