300吨每天生活污水处理改造方案报告
- 格式：docx
- 大小：189.13 KB
- 文档页数：19
下载文档原格式
合集下载
300吨每天污水处理方案[1]本月修正2023
![300吨每天污水处理方案[1]本月修正2023](https://img.taocdn.com/s1/m/5ba97a4f4b7302768e9951e79b89680203d86bf1.png)

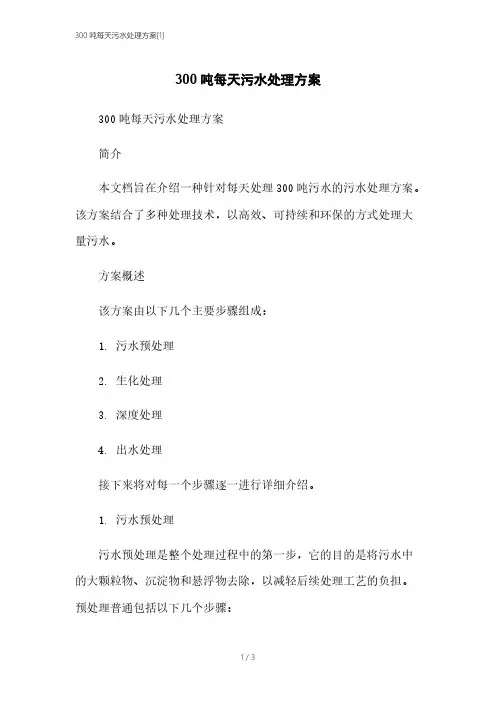

300吨每天污水处理方案300吨每天污水处理方案简介本文档旨在介绍一种针对每天处理300吨污水的污水处理方案。
该方案结合了多种处理技术，以高效、可持续和环保的方式处理大量污水。
方案概述该方案由以下几个主要步骤组成：1. 污水预处理2. 生化处理3. 深度处理4. 出水处理接下来将对每一个步骤逐一进行详细介绍。
1. 污水预处理污水预处理是整个处理过程中的第一步，它的目的是将污水中的大颗粒物、沉淀物和悬浮物去除，以减轻后续处理工艺的负担。
预处理普通包括以下几个步骤：- 粗格栅过滤：使用粗格栅过滤器去除大颗粒物和飘荡物。
- 细格栅过滤：使用细格栅过滤器去除较小的颗粒物和固体悬浮物。
- 沉砂：通过沉沙池将沉淀物和重颗粒物沉降至底部，然后将其排出。
在污水预处理过程中，需要定期维护和清理预处理设备，以确保其正常运行。
2. 生化处理生化处理是污水处理中的核心步骤，通过生物学反应将有机物质转化为无机物质，并降解污染物。
常用的生化处理工艺包括：- 曝气池：将污水引入曝气池中，通过曝气作用使溶解氧进入水体，提供给厌氧菌和好氧菌进行生物降解。
- 活性污泥法：引入活性污泥来增加生物反应的速度和效率。
通过搅拌活性污泥和污水的混合液，维持生物体活性。
生化处理的关键是控制池内氧气浓度、温度和pH值，以促进好氧和厌氧反应的进行。
3. 深度处理深度处理旨在进一步降解有机污染物和去除残存固体悬浮物和微生物。
深度处理的常见方法有：- 沉淀池：通过静态沉淀或者浮力沉淀原理，将混合液中的残存固体悬浮物和颗粒物沉淀。
- 滤池：通过滤料层的过滤作用去除微生物和细小的固体颗粒。
- 消毒：使用紫外线或者氯处理杀灭残存的微生物。
深度处理的目标是达到国家规定的污水排放标准。
4. 出水处理出水处理是最后一步，主要是对深度处理后的水进行进一步净化和调整，以满足特定的要求。
主要包括以下环节：- pH调整：通过添加酸碱性物质对水的pH值进行调整。
- 溶解氧调整：根据出水环境的需求，调整溶解氧浓度。
300吨每天生活污水处理改造方案解析

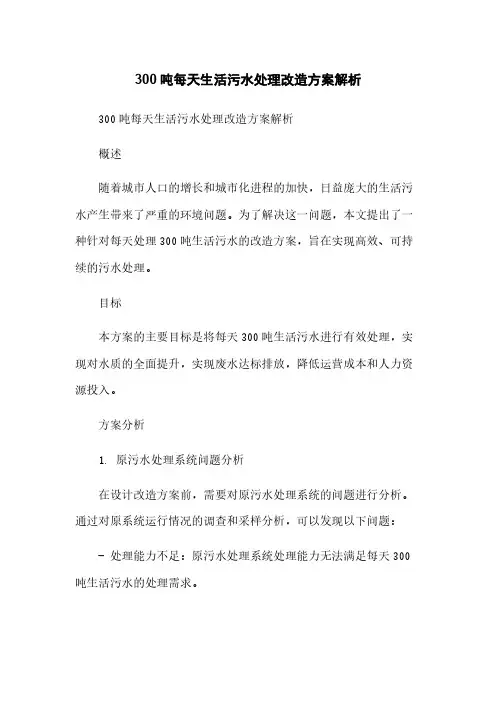

300吨每天生活污水处理改造方案解析300吨每天生活污水处理改造方案解析概述随着城市人口的增长和城市化进程的加快，日益庞大的生活污水产生带来了严重的环境问题。
为了解决这一问题，本文提出了一种针对每天处理300吨生活污水的改造方案，旨在实现高效、可持续的污水处理。
目标本方案的主要目标是将每天300吨生活污水进行有效处理，实现对水质的全面提升，实现废水达标排放，降低运营成本和人力资源投入。
方案分析1. 原污水处理系统问题分析在设计改造方案前，需要对原污水处理系统的问题进行分析。
通过对原系统运行情况的调查和采样分析，可以发现以下问题：- 处理能力不足：原污水处理系统处理能力无法满足每天300吨生活污水的处理需求。
- 处理效果不佳：原系统对污水的处理效果不理想，无法将其净化至达标排放标准。
- 运营成本高：原系统所需能源和药剂投入较大，运营成本较高。
2. 改造方案设计基于对原系统问题的分析，本方案设计了以下改造方案：- 扩容增设：通过增加处理设备数量以及增加污水处理的步骤，提高处理能力，满足每天300吨生活污水的处理需求。
- 工艺升级：采用先进的工艺技术，如生物膜反应器（MBR）等，提高污水处理效果，实现废水达标排放。
- 能源节约：引入能源回收利用技术，如利用生化池产生的沼气进行发电，减少系统运行成本。
- 自动化控制：引入自动化控制系统，监测处理参数和运行状态，实现远程控制和优化运行，减少人力资源投入。
3. 实施方案改造方案的实施包括以下几个步骤：1. 工程准备：对污水处理设备进行检修和维护，确保设备正常运行。
2. 设备增设：按照设计方案增设污水处理设备，包括沉淀池、生物膜反应器等。
3. 工艺升级：进行工艺升级，如引入MBR工艺，优化处理效果。
4. 能源回收利用：安装沼气发电设备，将生化池产生的沼气进行利用，减少运营成本。
5. 自动化控制：引入自动化控制系统，实现远程监测和控制。
6. 运行调试：对新设备和系统进行调试和运行验证，确保其正常运行。
300吨每天生活污水及回用工程设计方案
Q=300m3/d生活污水处理及回用工程设计方案目录一、工程概况 ............................................................ 错误！未定义书签。
二、设计依据、规范、范围及原则........................ 错误！未定义书签。
三、设计水量与水质 ................................................ 错误！未定义书签。
四、处理工艺的选择 ................................................ 错误！未定义书签。
五、处理工艺设施简要说明 .................................... 错误！未定义书签。
六、系统技术性能参数说明 .................................... 错误！未定义书签。
七、电器与控制 ........................................................ 错误！未定义书签。
八、污水处理设施布置 ............................................ 错误！未定义书签。
九、二次污染防治 .................................................... 错误！未定义书签。
十、经营管理 ............................................................ 错误！未定义书签。
十一、方案特点及售后服务 .................................... 错误！未定义书签。
十二、工程构筑物及设备一览表............................ 错误！未定义书签。
十三、服务承诺 ........................................................ 错误！未定义书签。
城镇生活污水方案-300吨每天
污水处理站300m3/d生活污水治理工程技术方案2016年3月目录公司简介 ....................................................... 错误!未定义书签。
第一章概述 . (1)1.1背景 (1)1.2项目概述 (1)第二章污水处理设计 (2)2.1设计标准和规范 (2)2.2主要政策法律 (2)2.3设计资料 (3)2.4主要指导思想和设计原则 (3)2.5设计范围 (4)2.6污水水质、水量及排放标准 (4)2.6.1 污水水质 (4)2.6.2 污水水量 (5)2.6.3 排放标准 (5)2.6.4主要污染物拟去除效果 (6)第三章污水处理工艺确定 (7)3.1污水水质分析 (7)3.2城镇生活污水处理方法概述 (8)3.2.1主要污染物去除论述 (8)3.2.2污水处理工艺选择原则 (12)3.2.3预处理技术 (12)3.2.4生化处理系统工艺比选 (13)3.3.5生化系统工艺确定 (18)3.2.5深度处理系统 (20)3.2.6消毒方法 (20)3.2.7结构形式比选 (21)3.2.8 污泥处理工艺比选 (22)3.2.7污泥的最终处置 (23)3.3工艺流程 (23)3.4工艺简述 (24)3.5工艺特点 (26)3.6工艺污染物去除率预估 (27)第四章设计方案 (28)4.1格栅井 (28)4.2调节池 (28)4.3污水一体化设备 (29)4.4污泥池及干化场 (31)4.5设备房 (31)第五章总图布置 (33)5.1总平面布置 (33)5.1.1 站区平面布置 (33)5.1.2 站区主要管道布置 (33)5.2站区给排水 (33)5.2.1 给水 (33)5.2.2 排水 (34)第六章电气设计 (35)6.1设计依据 (35)6.2设计范围 (35)6.3全场负荷及设备选型 (35)6.4配电系统 (36)6.5电气控制 (36)6.5.1 总体要求 (36)6.5.2仪表仪器的使用情况 (36)6.6防雷接地、照明 (37)第七章污水处理站的建设和运行 (38)7.1项目建设工期 (38)7.2污水处理站的运行及维护 (38)7.2.1 各工段运行操作工艺要求 (38)7.2.2 污水处理站的设施维护 (39)7.2.3 运行管理的重要性 (39)第八章项目投资估算 (41)8.1主要建、构筑物投资概算 (41)8.2主要设备投资概算 (41)8.3工程总投资概算 (43)第九章运行成本分析 (44)9.1运行成本分析 (44)第十章相关业绩 ......................................... 错误!未定义书签。
300吨每天污水处理方案
300吨每天污水处理方案300吨每天污水处理方案一、项目概述本项目是针对某地每天产生300吨污水进行处理的方案。
通过科学合理的处理措施，达到环境保护和资源回收利用的目的。
二、设计原则1.环保原则：尽量减少对环境的污染，保护水源和土壤资源。
2.经济原则：在保证治理效果的前提下，控制成本，提高经济效益。
3.可行性原则：方案设计必须符合实际条件，可操作性强。
三、工艺流程1.污水收集和预处理1.1 根据排放来源，划定收集区域，并建立相应的收集管网。
1.2 采用机械化设备对污水进行初步筛分和沉淀处理，去除大颗粒杂质和悬浮物。
2.生化处理2.1 使用好氧生物处理工艺，通过生物悬浮法去除有机物。
2.2 选择适宜的生物填料，提高生化处理效果。
2.3 控制好氧处理的氧气供应和温度，以促进有机物的降解。
3.深度处理3.1 利用深度过滤和吸附技术进一步去除溶解性污染物。
3.2 采用化学沉淀和吸附材料，去除废水中的重金属离子和有害物质。
4.水质调节4.1 使用化学药剂对水质进行调节，达到国家相关标准。
4.2 控制pH值、溶解氧、电导率等指标，使水质稳定。
5.污泥处理5.1 采用浓缩、脱水和资源化利用手段对产生的污泥进行处理。
5.2 可选用污泥干化、焚烧和堆肥等方式进行污泥处置。
6.排放标准6.1 根据国家相关标准，对处理后的污水进行质量检测，确保排放达标。
6.2 建立完善的监测系统，定期检测排水口的水质。
四、设备要求1.收集污水设备1.1 排水管道1.2 污水收集井2.预处理设备2.1 压滤机2.2 油水分离器3.生化处理设备3.1 曝气器3.2 活性污泥池4.深度处理设备4.1 深层过滤器4.2 吸附装置5.水质调节设备5.1 酸碱调节装置5.2 氧气供应系统6.污泥处理设备6.1 污泥浓缩机6.2 污泥脱水机五、附件本文档涉及以下附件：1.工艺流程图2.设备设施布置图3.污水处理效果监测数据六、法律名词及注释1.污水处理：指对污水进行收集、处理和排放的过程，在法律中常被称为污水处理。
每天300吨生活污水处理工程设计方案
2.1 设计原则............................................................................................................................6
2.2 设计及验收标准................................................................................................................6
4.1 人员配置及培训计划......................................................................................................23
4.2 调试方案..........................................................................................................................24
3.9 电气、仪表自控设计....................................................................................................19
3.10 其他................................................................................................................................19
300吨每天污水处理方案
300吨每天污水处理方案300吨每天污水处理方案一、引言本文档旨在提供一个完整的300吨每天污水处理方案，以满足环境保护和可持续发展的要求。
通过清晰的目标设定和详细的工艺流程，以及必要的技术和设备列表，本文档将为污水处理项目的实施提供指导。
二、背景信息1.污水处理需求及现状描述300吨每天污水处理的需求和目前存在的问题，包括废水来源、水质现状、处理要求等。
2.政策法规和解释与污水处理相关的法律法规，包括环境保护法、污水处理相关政策文件等。
三、方案目标明确本次污水处理方案的目标和指标，包括废水排放标准、处理效率要求等。
四、工艺流程1.预处理描述预处理工艺，包括格栅、沉砂池、沉淀池等设备的安装和运行原理。
2.生化处理详细介绍生化处理工艺，包括曝气池、好氧池、厌氧池等设备的配置和操作方式。
3.深度处理阐述深度处理工艺，如膜分离、活性炭吸附等，以提高废水的处理效果。
4.除磷除氮工艺解释除磷除氮方法和设备，以满足废水排放标准和环境要求。
五、技术和设备列表列出所需的技术和设备，包括处理设备、管道、仪器仪表等，以及与之相关的参数和要求。
六、运行与维护说明污水处理设施的运行和维护要求，包括操作规范、设备保养、故障排除等。
七、安全与环保措施规定必要的安全和环保措施，以确保污水处理过程中的工作人员和环境的安全。
八、经济分析对污水处理方案的经济效益进行分析，包括投资成本、运营成本、收益预测等。
九、附件附件1：技术图纸附件2：设备清单附件3：工艺流程图十、法律名词及注释1.环境保护法：指的是保护环境、维护生态平衡、促进可持续发展的法律规范。
2.污水处理相关政策文件：指国家对污水处理行业的管理和监督所制定的法规和政策文件。
注意：本文档仅作为示例参考，请根据实际需求进行相应的调整和修改。
300吨每天污水处理方案

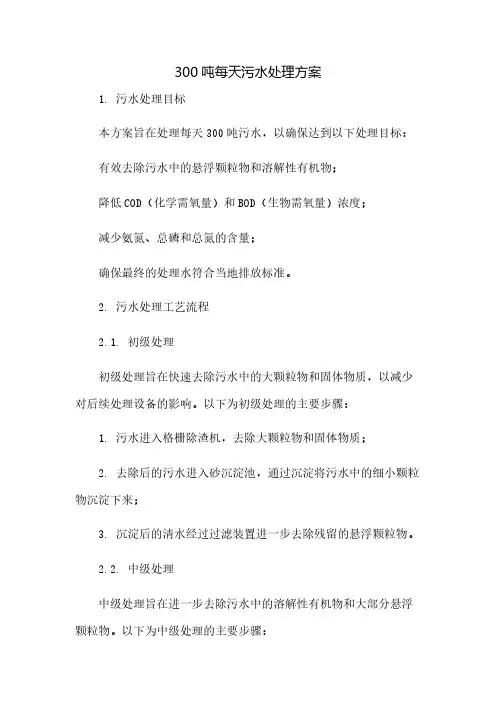

300吨每天污水处理方案1. 污水处理目标本方案旨在处理每天300吨污水，以确保达到以下处理目标：有效去除污水中的悬浮颗粒物和溶解性有机物；降低COD（化学需氧量）和BOD（生物需氧量）浓度；减少氨氮、总磷和总氮的含量；确保最终的处理水符合当地排放标准。
2. 污水处理工艺流程2.1. 初级处理初级处理旨在快速去除污水中的大颗粒物和固体物质，以减少对后续处理设备的影响。
以下为初级处理的主要步骤：1. 污水进入格栅除渣机，去除大颗粒物和固体物质；2. 去除后的污水进入砂沉淀池，通过沉淀将污水中的细小颗粒物沉淀下来；3. 沉淀后的清水经过过滤装置进一步去除残留的悬浮颗粒物。
2.2. 中级处理中级处理旨在进一步去除污水中的溶解性有机物和大部分悬浮颗粒物。
以下为中级处理的主要步骤：1. 沉淀池中的清水通过曝气池，利用生物降解的方式去除污水中的有机物；2. 曝气过程中，通过增氧设备提供足够的氧气，以满足生物降解需要；3. 降解后的水经过沉淀去除形成的污泥；4. 清水通过过滤装置进一步净化，去除残留的悬浮颗粒物。
2.3. 高级处理高级处理目的在于进一步降低COD、BOD、氨氮、总磷和总氮的浓度，以及确保处理水的最终质量。
以下为高级处理的主要步骤：1. 使用生物接触氧化池（BCO）进一步降解有机物，去除氨氮；2. 运行一系列沉淀池和过滤装置以降解和去除残留的COD、BOD、氨氮、总磷和总氮；3. 使用化学药剂（如聚合氯化铝）进行净化处理，以进一步去除污水中的悬浮颗粒物和溶解性有机物；4. 将处理水通过消毒装置进行消毒，确保排放水的无害化。
3. 处理设备和运营要求初级处理设备包括格栅除渣机、砂沉淀池和过滤装置；中级处理设备包括曝气池、增氧设备、沉淀池和过滤装置；高级处理设备包括生物接触氧化池、沉淀池、过滤装置、化学药剂投加设备和消毒装置；运营要求包括定期检查设备运行状况、定期清理和更换过滤装置、及时投加化学药剂、确保设备和处理水的卫生安全。
300吨每天生活污水处理改造方案解析
300吨每天生活污水处理改造方案解析300吨每天生活污水处理改造方案解析1：引言污水处理改造是为了解决城市生活污水排放对环境造成的影响，提高水资源的保护和利用效率。
本文将对300吨每天生活污水处理改造方案进行详细解析。
2：目标和背景2.1 目标本次生活污水处理改造的目标是提高处理能力，并实现对污水中有害物质的有效去除，保证排放的水质符合相关标准要求。
2.2 背景当前300吨每天生活污水处理设施已达到使用寿命，技术和设备已经老化，无法满足日益增长的污水排放需求。
因此，需要进行系统性的改造和升级。
3：技术方案3.1 工艺流程设计根据污水水质特点和处理要求，本次改造采用了A/O（厌氧/好氧）生物处理工艺。
具体工艺流程包括：污水预处理、生物处理、沉淀池和消毒处理。
3.2 设备选型在本次改造中，选择了先进的膜分离设备和生物处理设备。
膜分离设备采用膜生物反应器（MBR），生物处理设备采用好氧生物滤池和厌氧池。
3.3 控制系统设计为了保证系统的稳定运行和高效处理效果，本次改造中引入了先进的自动化控制系统。
该控制系统能够实现对污水处理工艺的自动监测、控制和调节，提高处理效率和减少人工干预。
4：投资和运营成本4.1 投资成本本次改造的投资成本主要包括设备采购、工程施工和土地购置费用。
根据方案设计和市场行情，初步估算投资成本为X万元。
4.2 运营成本运营成本主要包括设备维护、人工管理和能耗支出。
根据预估数据，运营成本为每年Y万元。
5：环境效益和社会效益5.1 环境效益通过本次改造，能够有效去除污水中的有害物质，降低生活污水的污染物排放，减少对自然水体的损害，保护生态环境。
5.2 社会效益改造后的生活污水处理设施将能够稳定运行，提高污水处理能力，为城市的环境卫生和市民的生活质量做出贡献。
附件：1：工艺流程图2：设备清单3：投资估算表法律名词及注释：1：生活污水：指城市或农村的日常生活、生产、商业、办公等活动中产生的污水，包括厨余垃圾渗滤液、厕所废水、洗浴废水等。
300吨每天生活污水处理改造方案报告
300m3/d生活污水处理改造项目改造方案二零一四年五月目录1概述 (1)1.1项目情况 (1)1.2编制依据和原则 (1)1.2.1编制依据 (1)1.2.2编制原则 (1)1.2.3遵循的主要标准、规范 (2)1.2.4执行的主要法律法规 (2)2工艺改造方案 (3)2.1建设规模 (3)2.2水质指标 (3)2.3水质指标 (4)2.3.1原工艺流程图 (4)2.3.2改造后工艺流程图 (5)2.4工艺流程简介 (6)3工艺单元简介 (7)3.1格栅 (7)3.2调节池 (8)3.3水解酸化池 (8)3.4接触氧化池 (9)3.5混凝沉淀池 (11)3.6中间水池 (12)3.7石英砂过滤器 (12)3.8活性炭过滤器 (12)3.9消毒池 (13)3.10污泥池 (14)4本系统存在问题及解决方案 (15)1概述1.1项目情况项目名称： 300m³/d生活污水处理改造工项目建设地址：甲方指定空地建设性质：改造工程项目简介：该项目的污水主要来源是生活污水，设计水量为300m³/d，污水站24小时连续运行，设计时处理水量为15m³/h。
本项目污水处理站主体采用A/O工艺，由于污水站运行时间已久，原有的运行系统已不能达到出水标准。
现对该污水处理站进行改造处理。
根据对现场的勘察，原系统存在池内污泥淤积需要及时清理；填料、滤料均需要更换，同时PLC电柜也需更换等诸多问题，为了保证本系统更好的运行根据现场实际情况，对该污水处理站提出改造方案。
1.2编制依据和原则1.2.1编制依据甲方相关人员提供的的项目情况资料。
1.2.2编制原则1) 执行国家关于环境保护的政策，符合国家的有关法规、规范及标准。
2) 采用高效节能、先进稳妥的废水处理工艺，提高处理效果，减少基建投资和日常运行费用，降低对周围环境的污染。
3) 选择国内外先进、可靠、高效、运行管理方便、维修简便的排水专用设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

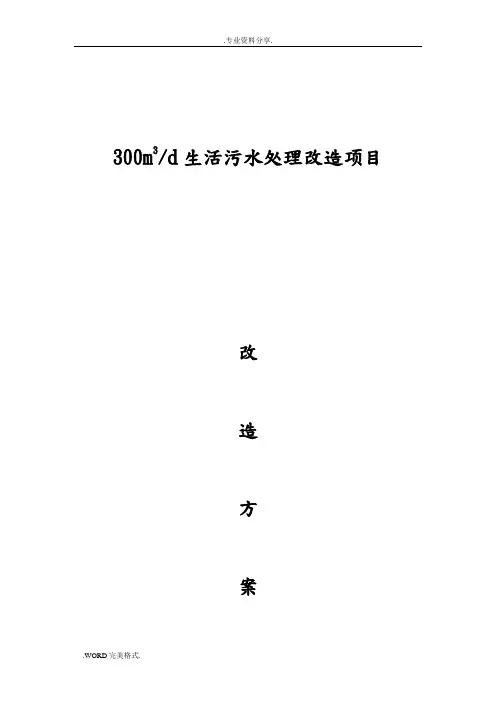

.专业资料分享3oom/d生活污水处理改造项目二零一四年五月目录1概述 (1)1.1项目情况 (1)1.2编制依据和原则 (1)1.2.1编制依据 (1)1.2.2编制原则 (1)1.2.3遵循的主要标准、规范 (2)1.2.4执行的主要法律法规 (2)2工艺改造方案 (3)2.1建设规模 (3)2.2水质指标 (3)2.3水质指标 (4)2.3.1原工艺流程图 (4)2.3.2改造后工艺流程图 (5)2.4工艺流程简介 (6)3工艺单元简介 (7)3.1格栅 (7)3.2调节池 (8)3.3水解酸化池 (8)3.4接触氧化池 (9)3.5混凝沉淀池 (11)3.6中间水池 (12)3.7石英砂过滤器 (12)3.8活性炭过滤器 (12)3.9消毒池 (13)3.10污泥池 (14)4本系统存在问题及解决方案 (15)1概述1.1项目情况项目名称：3 00m3/d生活污水处理改造工项目建设地址：甲方指定空地建设性质：改造工程项目简介：该项目的污水主要来源是生活污水，设计水量为300n3/d，污水站24小时连续运行，设计时处理水量为15n3/h。
本项目污水处理站主体采用A/O工艺，由于污水站运行时间已久，原有的运行系统已不能达到出水标准。
现对该污水处理站进行改造处理。
根据对现场的勘察，原系统存在池内污泥淤积需要及时清理；填料、滤料均需要更换，同时PLC电柜也需更换等诸多问题，为了保证本系统更好的运行根据现场实际情况，对该污水处理站提出改造方案。
1.2编制依据和原则1.2.1编制依据甲方相关人员提供的的项目情况资料。
1.2.2编制原则1）执行国家关于环境保护的政策，符合国家的有关法规、规范及标准。
2）采用高效节能、先进稳妥的废水处理工艺，提高处理效果，减少基建投资和日常运行费用，降低对周围环境的污染。
3）选择国内外先进、可靠、高效、运行管理方便、维修简便的排水专用设备。
4）采用先进的自动控制技术，做到技术可靠，经济合理。
5）妥善处理、处置废水处理过程中产生的栅渣、污泥，避免二次污染。
6）在方案制定时，做到技术可行，经济合理，切合实际，降低费用。
7）操作维修灵活、方便，适当配备自控仪表，简化操作，控制出水达标稳定可靠。
123遵循的主要标准、规范甲方提供的相关数据和资料，我单位工程师到原废水处理站原构筑物的现场查看所获取的资料。
1）甲方提供的相关数据和资料2）《室外排水设计规范》3）《室外给水设计规范》4）《建筑设计防火规范》5）《地表水环境质量标准》6）《输送流体用无缝钢管》7）《通用用电设备配电设计规范》8）《供配电系统设计规范》9）《低压配电设计规范》10）《爆炸和火灾危险环境电力装置设计规范》11）《电力装置的继电保护和自动装置规范》12）其他国家和地方的有关标准和规范1.2.4执行的主要法律法规1）《中华人民共和国环境保护法》2）《中华人民共和国水污染防治GB50014-2006GB50013-2006GB50016-2006GB3838-2002GB/T8163-1999GB50055-93GB50052-95GB50054-95GB50058-92GB50062-92(1989.12)法》（2008.02）3）《建设项目环境保护管理条例》（国务院第253号令1998 年）4）《建设项目环境保护设计规定》国环字（87）第002号5）《三废处理工程技术手册》（化学工业出版社）6）其他国家和地方的有关法律法规2工艺改造方案2.1建设规模根据业主提供的资料可知：该工程每天处理水量300n3，每天运行周期设计为24小时，取设计污水处理量为15n3/h。
2.2水质指标根据业主提供信息和资料，原水水质见表1经处理要求出水水质达到北京市地方标准《水污染物排放标准》(DB11/307-2005)表1排入地表水体及其汇水范围的水污染物排放限值，出水水质见表2。
2.3水质指标2.3.1原工艺流程图污水PAMNaCIO中水池f回用污泥管线曝气管线 --------------- * 加药管线2.3.2改造后工艺流程图工艺流程如图1所示:污水PAM*曝气管线2.4工艺流程简介污水首先通过格栅，去除漂浮物和部分 CODcr 等污染物，栅渣由人工收 集。
格栅后跌落调节池调节水质水量后提升进入缺氧池。
缺氧池配合好氧池脱 氮除磷，将大分子有机颗粒分解成小分子有机颗粒，可以提高废水的可生化 性，用于好氧池的前处理。
出水进入到好氧池进行生化部分，通过附着在池内 填料上的好氧微生物的新陈代谢，污水中的污染物转化为微生物细胞成分，有 效地去除水中COD BOD SS 等。
出水进入混凝沉淀池进行泥水分离，上清液进 入中间水池，中间水池的水通过过滤加压泵进入石英砂过滤器和活性炭过滤器 进行过滤。
经过滤器过滤后的水进入消毒池，加入次氯酸钠进行消毒。
消毒过 的水即可达标排放。
生化反应产生的少量污泥贮存在污泥区，定期外排。
NaCIO达标外排__________ 污水管线污泥管线 加药管线3工艺单元简介3.1格栅格栅为初级过滤设备，斜置于调节池进水管入口处的格栅渠中，主要拦截污水中的漂浮物和粗大的悬浮物等，以保护后面的水泵等设备。
它是一组（或多组）相平行的金属栅条与框架组成，倾斜安装在进水的渠道，或进水泵站集水井的进口处，以拦截污水中较大的悬浮物及杂质，以保证后续处理构筑物或设备的正常工作。
栅渣需定期清理，可作垃圾处理3.2调节池由于污水来水的性质决定了来水水量具有不均匀性，故设置调节池以均化污水的水质水量，降低冲击负荷对后续处理单元的影响。
在调节池内设置预曝气系统，污水在调节池内被充氧，搅拌，并且部分有机物得到降解，减轻了后续处理单元的处理负荷，有效防止了调节池散发臭气，保护周边环境。
调节池均化水质水量，保证后续处理系统进水的稳定性。
调节沉淀池的作用有：1.调节水量；2•均和水质；3.降低水温；4•临时贮存事故排水；5. 生物预处理（如预曝气）；6. 沉淀大的颗粒物质。
3.3水解酸化池水解酸化处理单元能够以较小的投资和费用获得较高的有机物去除率，提高污水的可生化性，减少污水中的悬浮物含量，并且能够有效降低整个系统的剩余污泥量。
在此单元菌体主要进行反硝化反应，将硝态氮转化为氮气释放到大气中缺氧池溶解氧浓度v 0.5mg/L,在整个工艺中的作用是：有效降解出水总氮数值。
缺氧反应是兼性菌参与的生化反应，兼性菌是可以在好氧也可以在厌氧的情况下反应，要求系统的溶解氧在0.5mg/L以下，对温度和pH的要求也没有厌氧反应严格以DO区分，一般小于0.2mg/L就称为厌氧段，大于0.2mg/L小于0.5mg/L称为缺氧段。
厌氧段释磷，缺氧段反硝化脱氮。
缺氧放磷，好氧吸磷，吸磷总量会远远大于放磷，把磷由液相转移到污泥，从水体移除。
缺氧池，是相对厌氧和好氧来讲，一般是指溶解氧控制在0.2-0.5mg/l之间的生化系统。
3.4接触氧化池接触氧化技术是一种好氧生物膜法工艺，生物膜法在80年代中期随着新型填料和载体的出现，被广泛用于处理生活污水、垃圾渗滤液和工业污水。
接触氧化池内设有填料，部分微生物以生物膜的形式固着生长于填料表面，部分则是絮状悬浮生长于水中。
因此它兼有活性污泥法与生物滤池二者的特点接触氧化工艺中微生物所需的氧通常通过机械曝气供给。
生物膜生长至一定厚度后，近填料壁的微生物将由于缺氧而进行厌氧代谢，产生的气体及曝气形成的冲刷作用会造成生物膜的脱落，并促进新生膜的生长，形成生物膜的新陈代谢技术原理:生物接触氧化工艺（Biological C on tact Oxidatio n ）又称“淹没式生物滤池”、“接触曝气法”、“固着式活性污泥法”，是一种于20世纪70年代初开创的污水处理技术，其技术实质是在生物反应池内充填填料，已经充氧的污水浸没全部填料，并以一定的流速流经填料。
在填料上布满生物膜，污水与生物膜广泛接触，在生物膜上微生物的新陈代谢的作用下，污水中有机污染物得到去除，污水得到净化。
生物接触氧化法兼有活性污泥法及生物膜法的特点，池内的生物固体浓度（5〜10g/l ）高于活性污泥法和生物滤池，具有较高的容积负荷（可达2.0〜3.0 kgBOD5 /mid ），另外接触氧化工艺不需要污泥回流，无污泥膨胀问题，运行管理较活性污泥法简单，对水量水质的波动有较强的适应能力。
生物接触氧化法是一种介于活性污泥法与生物滤池之间的生物膜法工艺，其特点是在池内设置填料，池底曝气对污水进行充氧，并使池体内污水处于流动状态，以保证污水同浸没在污水中的填料充分接触，避免生物接触氧化池中存在污水与填料接触不均的缺陷。
生物接触氧化法中微生物所需的氧常通过曝气供给，生物膜生长至一定厚度后，近填料壁的微生物由于缺氧而进行厌氧代谢，产生的气体及曝气形成的冲刷作用会造成生物膜的脱落，并促进新生物膜的生长，形成生物膜的新陈代谢，脱落的生物膜将随出水流出池外。
接触氧化技术的主要特点：由于填料的比表面积大，池内的充氧条件良好，生物接触氧化池内单位容积的生物固体量都高于活性污泥法曝气池及生物滤池，因此生物接触氧化池具有较高的容积负荷；由于相当一部分微生物固着在填料表面，生物接触氧化法不需要设污泥回流系统，也不存在污泥膨胀问题，运行管理简便；由于生物接触氧化池内生物固体量多，水流属完全混合型，因此生物接触氧化池对水质水量的骤变有较强的适应能力；由于生物接触氧化池内生物固体量多，当有机容积负荷较高时，其F/M 比可以保持在一定水平，因此污泥产量可相当于或低于活性污泥法；节能效果明显。
3.5混凝沉淀池设置目的：进行固液分离去除生化池中剥落下的生物膜和悬浮污泥，使污水真正净化。
设计特点：设计为竖流式沉淀池，其污泥降解效果好。
采用三角堰出水，使出水效果稳定，出水槽配置浮渣挡板。
采用污泥定时排泥至污泥池，部分污泥回流至水解酸化处理单元进行硝化和反硝化，也减少了污泥的生成量，也利于污水中氨氮的去除。
为增强沉淀效果，在水中投加混凝剂，是出水水质更加稳定。
3.6中间水池混凝沉淀池内的上清液自流进入中间水池，储蓄后通过提升泵进入后续的石英砂及活性炭过滤器中进行过滤。
3.7石英砂过滤器它是利用石英沙作为过滤介质，在一定的压力下，把浊度较高的水通过一定厚度的粒状或非粒的石英砂过滤，有效的截留除去水中的悬浮物、有机物、胶质颗粒、微生物、氯、嗅味及部分重金属离子等，最终达到降低水浊度、净化水质效果的一种高效过滤设备。
石英砂过滤器一般做为反渗透设备以及超滤设备的预处理，主要是对泥沙，胶体，金属离子以及有机物进行截留，吸附。
3.8活性炭过滤器活性炭过滤器是一种较常用的水处理设备，作为水处理脱盐系统前处理能够吸附前级过滤中无法去除的余氯，可有效保证后级设备使用寿命，提高出水水质，防止污染，特别是防止后级反渗透膜，离子交换树脂等的游离态余氧中毒污染。
