将JPG图片进行矢量化并几何校正-推荐下载

掌握将图像转换为矢量图的方法矢量图是一种基于数学方程的图形表示方法，相比于位图，它具有无损放大、编辑方便等优点，因此在设计和印刷领域广泛应用。

在PhotoShop软件中，我们可以通过以下几种方法将图像转换为矢量图。

方法一：使用抠图工具第一步，打开待转换的图像。

选择“选择”菜单下的“魔术棒工具”或“套索工具”，根据图像的特点选择适合的工具。

第二步，用所选工具在图像上点击鼠标，将图像的轮廓选中。

如果需要选中多个区域，可以按住Shift键，再次点击鼠标。

第三步，选中后，点击鼠标右键，选择“转换为形状”。

第四步，转换后的形状会以矢量图的形式呈现在图像中。

可以使用“直接选择工具”对形状进行编辑。

方法二：使用描边第一步，打开待转换的图像。

选择“选择”菜单下的“魔术棒工具”或“套索工具”，根据图像的特点选择适合的工具。

第二步，用所选工具在图像上点击鼠标，将图像的轮廓选中。

如果需要选中多个区域，可以按住Shift键，再次点击鼠标。

第三步，选中后，点击鼠标右键，选择“描边”。

第四步，在弹出的对话框中，选择合适的线条宽度和颜色，点击“确定”。

第五步，转换后的线条会以矢量图的形式呈现在图像中。

可以使用“直接选择工具”对线条进行编辑。

方法三：使用形状工具第一步，打开待转换的图像。

选择“形状工具”中的“矩形工具”、“椭圆工具”或“自定义形状工具”。

第二步，在工具选项栏中选择合适的形状模式和颜色。

第三步，用所选工具在图像上点击鼠标，绘制矢量形状。

可以按住Shift键绘制等比例的形状。

第四步，绘制后的形状会以矢量图的形式呈现在图像中。

可以使用“直接选择工具”对形状进行编辑。

方法四：使用钢笔工具第一步，打开待转换的图像。

选择“钢笔工具”。

第二步，在图像上点击鼠标，创建路径锚点。

根据图像的特点，可以选择创建直线或曲线的路径。

第三步，通过点击、拖拽和调整锚点的控制手柄，细化路径的形状，使其更接近图像轮廓。

第四步，双击路径，将其转换为形状。

如何使用Photoshop将照片转换为矢量形将照片转换为矢量形是一种常见的设计技巧，可以使图像具有清晰的线条和可伸缩性。

Adobe Photoshop是一个功能强大的工具，可以帮助我们实现这一目标。

本文将介绍使用Photoshop将照片转换为矢量形的步骤和技巧。

首先，我们需要导入要转换的照片到Photoshop中。

选择“文件”菜单，点击“打开”，然后浏览并选择你想要转换的照片。

照片将会在Photoshop的工作区中打开。

接下来，我们需要将照片调整为适合转换为矢量形的样式。

这包括调整图像亮度、对比度和颜色饱和度等，以确保最终的矢量形有足够的细节和对比度。

你可以使用“图像”菜单下的调整选项来进行这些调整。

一旦你完成了图像的调整，接下来的步骤是创建一个路径。

路径是矢量形的基础，它定义了图像的形状和线条。

在工具栏上，选择钢笔工具（Pen Tool），然后开始绘制路径。

你可以单击图像上的点来创建直线段，也可以单击并拖动来创建曲线段。

通过点击不同的点和拖动路径的锚点，你可以调整路径的形状，以匹配照片中的线条和边缘。

当你完成路径的绘制后，现在可以将其转换为矢量形了。

选择“文件”菜单，点击“导出”或“存储为副本”，然后选择矢量形的格式，如EPS或SVG。

点击“导出”或“保存”，然后选择保存的位置和文件名。

现在，你已经成功地将照片转换为矢量形了。

然而，有时候简单地将照片转换为矢量形可能不够满意，因为照片中可能存在一些细小的细节或噪点。

在这种情况下，我们可以使用Photoshop的其他工具和技术来进一步改善矢量形的质量。

例如，我们可以使用“直方图”调整选项来调整矢量形的明暗对比度。

选择“图像”菜单下的“调整”选项，然后点击“直方图”。

在直方图窗口中，你可以移动滑块来调整图像的色调、亮度和对比度，以使线条更加清晰和突出。

另外，我们还可以使用“锐化”滤镜来增强图像的细节。

选择“滤镜”菜单，点击“锐化”，然后选择合适的锐化选项。

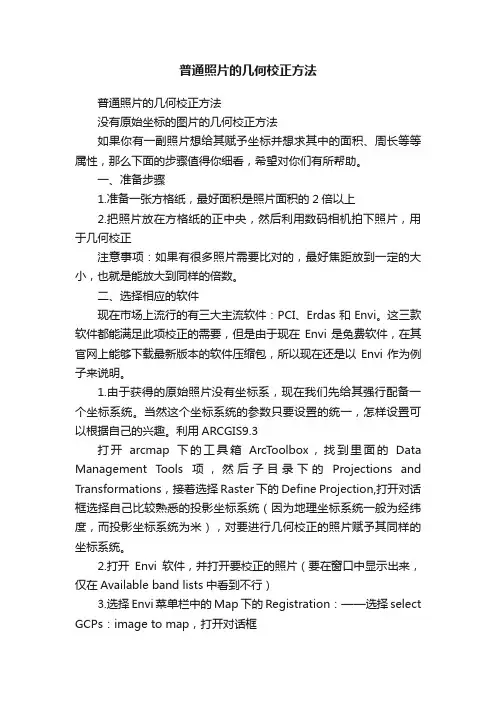

普通照片的几何校正方法普通照片的几何校正方法没有原始坐标的图片的几何校正方法如果你有一副照片想给其赋予坐标并想求其中的面积、周长等等属性，那么下面的步骤值得你细看，希望对你们有所帮助。

一、准备步骤1.准备一张方格纸，最好面积是照片面积的2倍以上2.把照片放在方格纸的正中央，然后利用数码相机拍下照片，用于几何校正注意事项：如果有很多照片需要比对的，最好焦距放到一定的大小，也就是能放大到同样的倍数。

二、选择相应的软件现在市场上流行的有三大主流软件：PCI、Erdas和Envi。

这三款软件都能满足此项校正的需要，但是由于现在Envi是免费软件，在其官网上能够下载最新版本的软件压缩包，所以现在还是以Envi作为例子来说明。

1.由于获得的原始照片没有坐标系，现在我们先给其强行配备一个坐标系统。

当然这个坐标系统的参数只要设置的统一，怎样设置可以根据自己的兴趣。

利用ARCGIS9.3打开arcmap下的工具箱ArcT oolbox，找到里面的Data Management Tools项，然后子目录下的Projections and Transformations，接着选择Raster下的Define Projection,打开对话框选择自己比较熟悉的投影坐标系统（因为地理坐标系统一般为经纬度，而投影坐标系统为米），对要进行几何校正的照片赋予其同样的坐标系统。

2.打开Envi软件，并打开要校正的照片（要在窗口中显示出来，仅在Available band lists中看到不行）3.选择Envi菜单栏中的Map下的Registration：——选择select GCPs：image to map，打开对话框对话框中要选择自己最为熟悉的投影系统，进行统一的参数选择和设置，单位设置成米，而且分辨率最好设置的小一点（例如我现在设置其为1米）4.点击ok就会出现Ground Control Points Selection对话框来选择自己的“地面控制点”。

MAPGIS几何校正两种方法MAPGIS几何校的正两种方法一、mapgis主菜单图像处理中的图像分析，首先，将JPEG文件转化为msi文件。

具体操作如下：1，文件，数据输入，转换数据类型，选择JPEG文件，添加文件，转换，选择保存位置。

其次，进行坐标校正2，打开图像分析，文件，打开影像，镶嵌融合，控制点信息，选中控制点，一个一个删除控制点。

3，在四个角有公里网相交的点添加控制点，在弹出的小窗口中较准确的选择控制点位置，按空格键，按照地质图中公里网数值输入X、Y坐标，确定，是。

按照上面的步骤再增加两个控制点，4，镶嵌融合，校正预览，影像校正，选择粗校正的文件保存位置。

5，然后按照第3步骤均匀的增加17个控制点，镶嵌融合，校正参数，选择多项式参数为二次多项式，影像精校正，选择精校正之后的文件存储位置。

（选作）再次，将JPEG文件矢量化6，mapgis主菜单图像处理中图形处理，新建工程，连着三个确定，添加项目，选择文件型为mapgis图形文件（msi），选择粗校正文件，建立图层对图片进行矢量化。

最后，进行投影变化7，mapgis主菜单图像处理中实用服务，投影变化，投影转换有两种办法，一种是单个文件进行转换，另一种是成批文件投影转换，首先，介绍第一种方法7.1，文件，打开文件，选择wp、wt、wl其中的一种，再在矢量化结果中的文件夹中选择其中的某一个图层，P投影转换，设置当前地图参数，进行投影变换。

7.2，P投影转换，B成批文件投影转换，投影文件/目录，选择矢量化的文件，当前投影参数，设置好之后点开始投影，确定，此种方法会覆盖原有的矢量化文件（做好备份）。

二、7，第一种方法精校正完成以后，mapgis主菜单图像处理中图形处理，新建工程，连着三确定，添加项目，选择文件类型为mapgis图形文件（msi），选择精校正文件，建立图层对图片进行矢量化。

8，其他，整图变换，键盘输入参数K，变换类型全打钩，给定原点变换打钩，远点X、Y 输入地质图左下角公里值相交点的坐标，参数输入中，位移参数X、Y为原图的左下角相同点与矢量化的图相同点之间的差值，输入之后，确定。

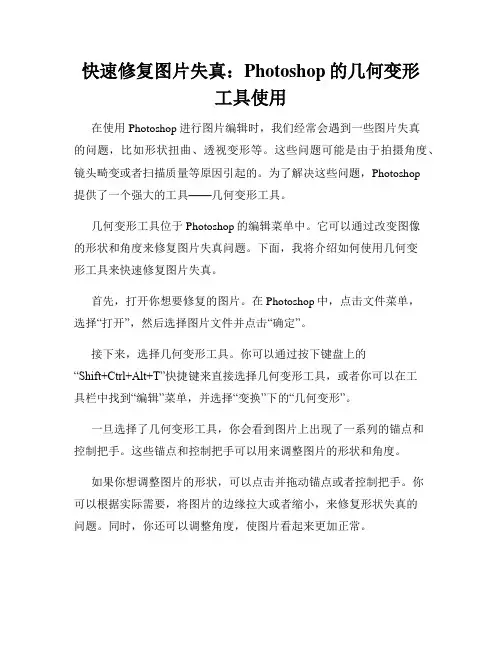

快速修复图片失真：Photoshop的几何变形工具使用在使用Photoshop进行图片编辑时，我们经常会遇到一些图片失真的问题，比如形状扭曲、透视变形等。

这些问题可能是由于拍摄角度、镜头畸变或者扫描质量等原因引起的。

为了解决这些问题，Photoshop提供了一个强大的工具——几何变形工具。

几何变形工具位于Photoshop的编辑菜单中。

它可以通过改变图像的形状和角度来修复图片失真问题。

下面，我将介绍如何使用几何变形工具来快速修复图片失真。

首先，打开你想要修复的图片。

在Photoshop中，点击文件菜单，选择“打开”，然后选择图片文件并点击“确定”。

接下来，选择几何变形工具。

你可以通过按下键盘上的“Shift+Ctrl+Alt+T”快捷键来直接选择几何变形工具，或者你可以在工具栏中找到“编辑”菜单，并选择“变换”下的“几何变形”。

一旦选择了几何变形工具，你会看到图片上出现了一系列的锚点和控制把手。

这些锚点和控制把手可以用来调整图片的形状和角度。

如果你想调整图片的形状，可以点击并拖动锚点或者控制把手。

你可以根据实际需要，将图片的边缘拉大或者缩小，来修复形状失真的问题。

同时，你还可以调整角度，使图片看起来更加正常。

如果你想进行透视变形，可以按住键盘上的“Ctrl”键，并点击并拖动控制把手。

通过调整控制把手的位置，你可以修改图片的透视效果。

这对于修正建筑物的透视失真或者矫正扫描文档时的畸变非常有用。

几何变形工具还提供了其他一些调整选项，比如切割、旋转和扭曲。

这些选项可以帮助你更精确地修复图片失真。

在使用几何变形工具时，你可能会发现，过度调整图片的形状和角度可能会导致其他部分的失真。

为了解决这个问题，你可以使用图层蒙版或者剪切工具来分离需要调整的部分。

然后，你可以针对性地使用几何变形工具来修复问题。

最后，完成调整后，点击“确定”按钮以保存更改，或者按下键盘上的“Enter”键。

Photoshop的几何变形工具是修复图片失真问题的强大工具。

图片矢量化：将照片转化为高质量的矢量图在设计和图形处理领域中，我们经常需要将照片转化为矢量图。

与位图不同，矢量图可以根据需求随意放大或缩小而不会失真。

这对于打印和设计项目来说非常重要。

PhotoShop软件是一个功能强大的工具，可以帮助我们将照片转化为高质量的矢量图。

本教程将介绍一些基本的技巧和步骤来实现这一过程。

首先，打开PhotoShop软件并导入你要处理的照片。

确保照片的质量足够好，以便在后续处理中获得更好的结果。

然后，调整图像的尺寸和分辨率，以适应你的需求。

你可以使用“Image”菜单中的“Image Size”选项来完成这一步骤。

将图像调整为较高的分辨率可以获得更好的细节，并在转化为矢量图时更加准确。

接下来，选择“Pen Tool”（钢笔工具）来创建路径。

这个工具可以帮助我们定义形状和轮廓。

使用钢笔工具逐步地勾绘图像的边缘。

要在直线段和曲线上切换，请按住Ctrl键并单击路径点进行相应的调整。

确保路径点的位置准确地跟随图像的边缘。

一旦完成整个图像的轮廓，接下来需要对路径进行调整和平滑。

选择“Direct Selection Tool”（直接选择工具）来修改路径点和曲线的位置，以确保它们完全覆盖照片的轮廓。

你还可以使用“Convert Point Tool”（转换点工具）来调整路径点的曲率，使其更加符合原始图像的形状。

完成路径的调整后，选择“Window”菜单中的“Paths”选项以打开路径面板。

在路径面板上，选择“Make Work Path”选项。

根据图像的复杂程度，你可以选择0.5到2.0之间的容差值。

路径面板将为你显示图像的矢量化程度。

如果你需要更高质量的矢量图，可以选择较低的容差值。

现在，你已经完成了将照片转化为矢量图的基本步骤。

你可以选择“Window”菜单中的“Layers”选项来查看矢量图层和背景层。

将矢量图层保存为.AI或.EPS格式，以便在其他矢量图软件中使用。

你还可以选择“Export”来保存为其他文件格式，如SVG或PDF。

几何校正的具体步骤哎呀，说起几何校正，这可是个挺有意思的事儿！咱先来说说为啥要进行几何校正呢？就好比你拍了一张漂亮的风景照，结果发现建筑物歪了，线条不直，这多影响美观呀！在很多领域，比如地图绘制、遥感图像分析、医学成像等等，都需要让图像或者数据变得规整准确，这时候几何校正就派上用场啦。

那几何校正具体咋操作呢？一般来说，有下面这几个步骤。

第一步，准备工作得做好。

就像你要出门旅行，得先把行李收拾好一样。

首先要明确你校正的对象是什么，是一幅图像还是一组数据。

然后，得搞清楚这些图像或者数据的来源、格式、精度等信息。

比如说，你拿到一张卫星拍摄的地图，那你得知道这张地图的拍摄角度、分辨率啥的。

第二步，选择合适的校正模型。

这就好比你要去参加一个聚会，得选一套合适的衣服。

常见的校正模型有多项式模型、仿射变换模型等等。

不同的模型适用于不同的情况。

比如说，如果图像只是简单的平移、旋转和缩放，那仿射变换模型可能就够用了；要是图像变形比较复杂，可能就得用多项式模型。

第三步，采集控制点。

这可是个关键步骤！就像你搭积木，得先把基础打牢。

控制点就是那些在原始图像和标准图像中位置都能准确确定的点。

采集控制点的时候得仔细，要选那些特征明显、容易识别的点，比如道路的交叉点、建筑物的角点等等。

而且控制点的数量和分布也有讲究，一般来说，数量越多、分布越均匀，校正的效果就越好。

第四步，进行校正计算。

这一步就像是解数学题，根据你选的校正模型和采集的控制点，通过一系列的计算，得出校正参数。

这可是个技术活，得依靠专业的软件或者算法来完成。

第五步，验证校正结果。

这就好比你做完作业要检查一样，看看校正后的图像或者数据是不是达到了你的要求。

如果不满意，还得重新调整控制点或者校正模型，重新计算。

我给你讲个我自己经历的事儿吧。

有一次，我们学校组织了一个地理实践活动，要绘制校园的地图。

我们用无人机拍了好多照片，结果发现照片里的教学楼都有点歪歪斜斜的。

这可不行呀，于是我们就开始进行几何校正。

图片转换成矢量图的Photoshop技巧分享Photoshop 是一款功能强大的图像处理软件，不仅可以进行图片的编辑和美化，还可以将图片转换成矢量图。

矢量图具有无损放大和无锯齿的优点，非常适合用于设计和印刷行业。

在本文中，将介绍如何使用Photoshop软件将图片转换成矢量图的技巧。

首先，打开Photoshop软件并导入要转换的图片。

点击文件菜单，选择“打开”选项，然后浏览和选择要转换的图片。

点击“打开”按钮，图片将在Photoshop中打开。

接下来，选择要转换的图层。

在图层面板中，可以看到图片的各个图层。

选择想要转换的图层，通常是背景图层。

然后，将图层转换为矢量。

在菜单栏中，选择“图像”>“调整”>“阈值”。

阈值调整工具可以将图像转换成黑白形式。

通过调整阈值滑块，可以选择适合的黑白阈值来优化图像的矢量化效果。

调整完毕后，点击“确定”。

接着，选择图像的轮廓。

在菜单栏中，选择“选择”>“选定轮廓”。

这个工具将自动识别出图像的轮廓线。

然后，创建一个新的矢量图层。

在图层面板中，点击“新建图层”按钮，选择“矢量图层”。

接下来，在新建的矢量图层上点击鼠标右键，选择“描边路径”。

这将会在矢量图层上描绘出之前选择的轮廓线。

然后，调整矢量图层的属性。

在图层面板中，可以选择不同的属性来优化矢量图层的效果。

例如，可以调整图层的透明度、填充颜色、边框颜色等。

接着，保存矢量图。

在菜单栏中，选择“文件”>“另存为”。

选择保存格式为“EPS（Encapsulated PostScript）”或“AI（Adobe Illustrator）”。

这些格式是常用的矢量图文件格式，可以保留矢量图的无损放大和无锯齿的特性。

最后，点击“保存”按钮，选择保存的路径和文件名，然后点击“保存”按钮完成保存。

通过以上步骤，我们成功将图片转换成了矢量图，并保存在了指定的路径下。

矢量图可以在设计和印刷行业中广泛应用，例如用于制作标志、图标、海报等。

空间校正（spatial adjustment）是个常用的工具，但许多新手不太明白如何使用它，下面简单说一下它的使用方法。

下图中，青色的是已经有坐标系的要素（基准要素），黄色的是需要校正的要素（被校正要素）。

1、将已经具有坐标系的要素类和需要校正的要素类加进arcmap中，调出spatial adjustment工具条，开始编辑。

2、在spatial adjustment工具条菜单里设置要校正的数据，把要校正的要素类打钩，如下图3、设置校正方法每种校正方法的适用范围和区别可看帮助文件。

仿射变换是最常用的方法，建议新手使用。

4、设置结合环境，以便准确地建立校正连接5、点置换连接工具6、点击被校正要素上的某点，然后点基准要素上的对应点，这样就建立了一个置换链接，起点是被校正要素上的某点，终点是基准要素上的对应点。

用同样的方法建立足够的链接。

理论上有三个置换链接就能做仿射变换，但实际上一般是是不够用的。

实际使用中要尽量多建几个链接，尤其是在拐点等特殊点上，而且要均匀分布。

下图是建立好链接的情形7、点spatial adjustment工具条菜单下的adjust当你熟悉整个过程后，可以试试其他几种变换（相似、投影、橡皮拉伸等）。

上面的方法是将一个没有坐标系的要素类校正到一个有坐标系的要素类，简单说是图对图校正。

如果只有一个没有坐标系的要素类，但知道它上面关键点的真实坐标，上面的4、5、6步用下面方法代替：4、读出原图上关键点的屏幕坐标，找到和它对应的真实坐标5、建立连接链接文件，格式为文本文件，第一列是关键点的屏幕x坐标，第二列是关键点的屏幕y坐标，第三列是关键点真实的x坐标，第四列是关键点真实的y坐标，中间用空格分开，每个关键点一行。

如下图所示6、在spatial adjustment菜单中打开链接文件，选刚才建立好的链接文件其它步骤与前面的相同。

常见一些软件配准方法介绍1.ARCGIS软件配准1.1.栅格图像配准1.打开ArcMap，增加Georeferencing工具条。

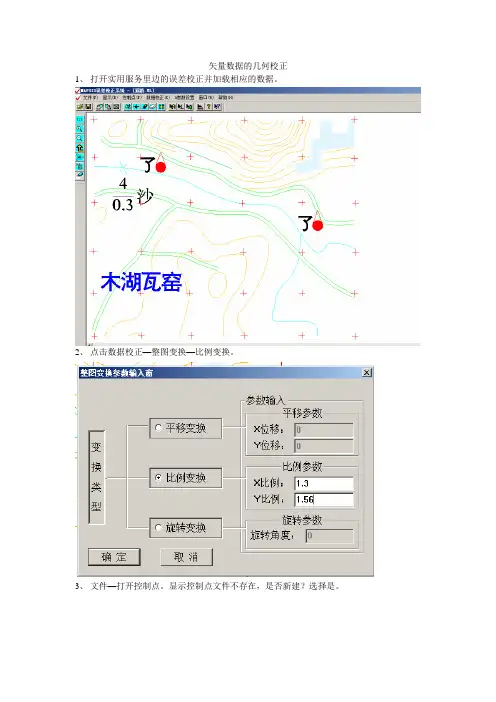

矢量数据的几何校正1、打开实用服务里边的误差校正并加载相应的数据。

2、点击数据校正—整图变换—比例变换。

3、文件—打开控制点。

显示控制点文件不存在，是否新建？选择是。

4.控制点--设置控制点参数。

采集数据值类型选择为实际值，并将采集实际值时是否同时输入理论值勾选上。

4、控制点—选择采集文件，选择方里网为采集文件。

5控制点—添加校正控制点。

6.控制点—查看控制点7、选择除图框.WL外的所有文件选择转换文件后，在系统弹出的对话框中进行变换类型和相应参数设置。

8、选择变换类型为“平移变换”，平移参数为前面所获取的两左下角坐标之差点击“确定”按钮，完成图形平移。

通过窗口复位命令，选择全部文件，显示平移效果。

9、控制点—清除所有控制点。

10、控制点—控制点设置—实际值。

11、控制点—选择采集文件，设置采集文件为：方里网。

12、控制点—自动采集控制点。

13、控制点—控制点设置—理论值。

14、控制点—选择采集文件，设置采集文件为理论值。

15、控制点—自动采集控制点。

16、数据校正—线文件转换，依次将图框、道路、等高线、地貌、水系进行校正。

17、文件—另存文件，将newline文件另存为：图框-jz。

按照类似的方法，在每次文件（点、线、区）转换之后都需要将新生成的文件另存为校正文件，这是因为每进行一次校正都会将前一次的校正结果进行覆盖。

18、依次进行点文件和区文件的转换。

最终成果如下：问题：1、若在自动误差校正中，先提取理论值后提取实际值，这样操作行不行，为什么？不行，会提示错误。

2、校正方式与控制点采集个数有无相互联系，若有，联系是什么？考虑到扫描原图的收缩变形，一般来说，控制点越多，校正精度越高，当扫描原图件比较大时，应该尽量多选择一些控制点，对于幅面较小或精度要求不高的图件，只要选择四角作为控制点进行校正就可以了！心得体会：老师师教学认真，课堂效率高，授课内容详细，我们学生大部分都能跟着老师思路学习，气氛活跃，整节课学下来有收获、欣喜，使人对此门课程兴趣浓厚。
